MANUALE UTENTE M3-8 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Grazie per avere scelto i monitor da studio amplificati a 3 vie M-Audio M3-8. La linea di altoparlanti M3 si basa sull'esperienza maturata da M-Audio nel settore dei monitor da studio ad alte prestazioni, con un design dei driver a 3 vie che consente una riproduzione fedele, ad alta risoluzione, priva di distorsioni e colorazioni udibili. Grazie alla possibilità di udire tutte le sfumature delle registrazioni sorgente, è possibile creare mix di qualità migliore.

Si consiglia di dedicare un po' di tempo alla lettura di questo manuale, anche se si ha già esperienza nel campo della registrazione e del mixing. Il manuale fornisce infatti informazioni preziose su come utilizzare i monitor M3-8 e consente di utilizzare al meglio il nuovo prodotto acquistato

Contenuti della confezione

Monitor da studio M3-8 (1) Guida per l'uso

Cavo di alimentazione IEC (1) Istruzioni di sicurezza e garanzia

Tappetino antiscivolo (1)

Assistenza

Per conoscere i requisiti di sistema completi, informazioni in merito alla compatibilità e per la registrazione del prodotto, recarsi al sito Web di M-Audio: m-audio.com.

Per ulteriore assistenza, recarsi alla pagina m-audio.com/support.

Specifiche

Risposta in frequenza	38 Hz – 22 KHz
Frequenza crossover	Bassi-medi: 450 Hz, Medi-alti: 3,9 KHz
Potenza amplificatore bassa frequenza	150 W
Potenza amplificatore frequenza media	35 W
Potenza amplificatore alta frequenza	35 W
LF Cutoff (taglio basse frequenze)	piatto, 80 Hz, 100 Hz
Taglio incremento alte frequenze (LF boost/cut)	±6 dB a 100 Hz
Taglio incremento medie frequenze (MF boost/cut)	±6 dB a 1 KHz
Taglio incremento alte frequenze (HF boost/cut)	±6 dB a 10 KHz
Polarità	Il segnale positivo all'ingresso + produce uno spostamento del cono di bassa frequenza verso l'esterno
Impedenza in ingresso	20.000 Ω bilanciata; 10.000 Ω non bilanciata
Sensibilità ingresso	L'ingresso di rumore rosa di 85 mV produce una pressione sonora in uscita di 90 dBA a 1 metro di distanza con il controllo del volume al massimo
Alimentazione	200 W
Protezione	Limitazione corrente in uscita, surriscaldamento, protezione on/off contro transient per la protezione "anti-pop" degli altoparlanti, filtro subsonico, fusibile di rete esterno
Cabinet	Pannello anteriore in legno laccato con cabinet in laminato di vinile
Dimensioni (larghezza x altezza x profondità)	10.6" x 17.1" x 11.2"; 268 mm x 434 mm x 285 mm
Peso	28.2 libra/unità; 12.8 kg/unità

Le specifiche riportate sopra sono soggette a modifiche senza preavviso.

Schemi di collegamento

I monitor M-Audio M3-8 presentano connettori XLR e 1/4" bilanciati, nonché ingressi analogici di tipo RCA non bilanciati. Collegare le uscite dell'interfaccia audio, del controller monitor, del mixe o di qualsiasi altro dispositivo di livello di linea a questi ingressi.

Suggerimento: Se il mixer, l'interfaccia o le altre sorgenti audio sono dotati di uscite XLR/TRS e di tipo RCA, utilizzare se possibile i connettori XLR o TRS, anziché quelli RCA. I cavi XLR e TRS presentano un design "bilanciato" che trasporta il segnale su tre conduttori (segnale positivo o caldo, segnale di ritorno o freddo, segnale massa o schermo) anziché su due conduttori, come avviene per i cavi RCA (positivo e massa). Ciò determina un rumore inferiore, uno scarto maggiore delle interferenze da radio frequenza e una migliore fedeltà complessiva. Se i connettori XLR/TRS non sono disponibili, utilizzare cavi di tipo RCA cercando di mantenerli più corti possibile.

Scenario 1

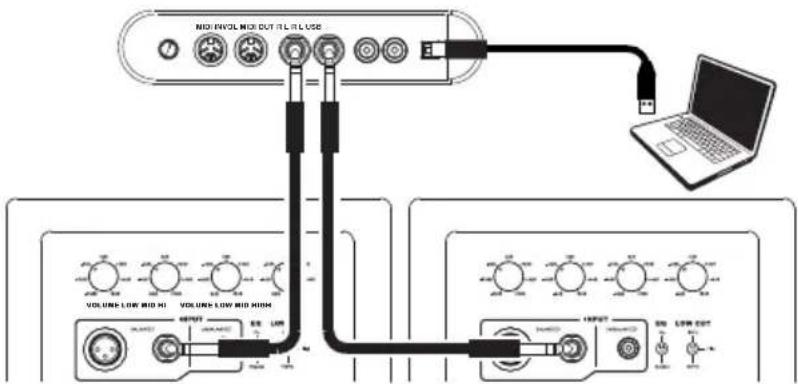

Interfaccia audio (Da TRS bilanciato a TRS bilanciato)

Scenario 2

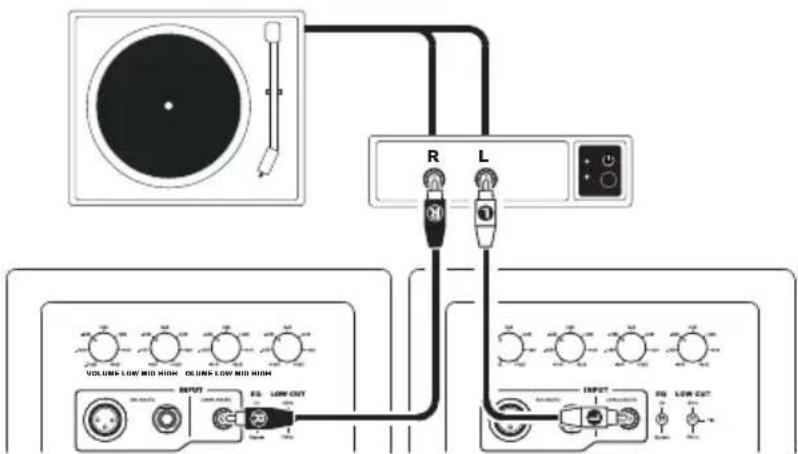

Mixer (Da XLR bilanciato a XLR bilanciato)

Processore preamplificatore (Da RCA non bilanciato a RCA non bilanciato)

1. Manopola volume: questa manopola consente di regolare il livello di guadagno dei tre ingressi sul pannello posterior (XLR, 1/4" e RCA). Il guadagno è al minimo quando la manopola viene ruotata completamente in senso antiorario e al livello massimo quando la manopola viene ruotata completamente in senso orario; inoltre, quando il guadagno è nella posizione centrale (ore 12:00), non vi è amplificazione. Regolare la manopola in una posizione che consenta di avere un comodo intervallo di spostamento della manopola del volume in uscita dell'interfaccia audio, del controller monitor o della console di mixaggio collegati.
2. Manopola basse frequenze: aumenta o riduce la risposta nelle basse frequenze del monitor, consentendo di adattare la risposta del woofer del monitor all'acustica dell'ambiente di monitoraggio. La risposta nelle basse frequenze può essere aumentata o ridotta di 6 dB, con una frequenza centrale di 100 Hz. Quando la manopola è in posizione centrale, non viene applicato alcun aumento o riduzione.
3. Manopola medie frequenze: aumenta o riduce la risposta nelle frequenze medie del monitor, consentendo di adattare la risposta del driver mid-

range all'acustica dell'ambiente di monitoraggio. La risposta nelle frequenze medie può essere aumentata o ridotta di 6 dB, con una frequenza centrale di 1 kHz. Quando la manopola è in posizione centrale, non viene applicato alcun aumento o riduzione.

1. Manopola alte frequenze: aumenta o riduce la risposta nelle frequenze alte del monitor, consentendo di adattare la risposta del tweeter all'acustica dell'ambiente di monitoraggio. La risposta nelle frequenze alte può essere aumentata o ridotta di 6 dB, con una frequenza centrale di 10 kHz. Quando la manopola è in posizione centrale, non viene applicato alcun aumento o riduzione.
2. Ingresso XLR (+4 dBu): questo ingresso accetta segnali a livello di linea da un connettore XLR bilanciato. Collegare a questo ingresso l'interfaccia audio, il controller monitor, il mixer o altra sorgente audio con livello di linea.
3. Ingresso da 1/4" (+4 dBu): questo connettore di ingresso accetta segnali a livello di linea da un connettore TRS da 1/4" bilanciato. Collegare a questo ingresso l'interfaccia audio, il controller monitor, il mixer o altra sorgente audio con livello di linea.
4. Ingresso RCA (-10 dBV): accetta segnali a livello di linea da sorgenti audio con uscite di tipo RCA non bilanciate.
5. Interruttore EQ Bypass: consente di attivare/disattivare le tre bande di equalizzazione dell'altoparlante con un singolo controllo. Quando l'interruttore è impostato su "bypass", non viene applicata alcuna equalizzazione ai driver dell'altoparlante, indipendentemente dalla posizione in cui si trovano le manopole di equalizzazione.
6. Controllo Low Cutoff: questo interruttore a tre posizioni consente di adattare ulteriormente il punto di taglio delle basse frequenze del monitor M3-8, filtrando l'audio al di sotto della frequenza di taglio.

• In posizione Flat: nessun taglio
- 80 Hz: il materiale audio al di sotto della frequenza di 80 Hz viene filtrato
- 100 Hz: il materiale audio al di sotto della frequenza di 100 Hz viene filtrato

1. Selettore tensione di ingresso: questo interruttore incassato regola la tensione di ingresso su 100-120 V o 220-240 V e consente l'utilizzo del monitor M3-8 in tutto il mondo. Accertarsi che l'interruttore si trovi nella posizione corretta per il proprio paese, per evitare danni all'altoparlante.

2. Interruttore di alimentazione: consente di accendere e spegnere l'alimentazione dei monitor M3-8.

3. Connettore di alimentazione: consente la connessione di un cavo di alimentazione standard di tipo IEC.

4. Indicatore alimentazione: si accende quando il monitor è alimentato e l'interruttore di alimentazione sul pannello posteriore si trova in posizione "ON".

5. Driver basse frequenze: gestisce l'uscita dell'intervallo inferiore dello spettro sonoro.
6. Driver medie frequenze: gestisce l'uscita dell'intervallo medio dello spettro sonoro.
7. Driver alte frequenze: gestisce l'uscita dell'intervallo superiore dello spettro sonoro. Il driver presenta un design coassiale ed è inserito al centro del driver mid-range.

Suggerimento: le prese elettriche in Nord America, Giappone e molte aree del Sud America erogano generalmente corrente a 100 V e 120 V, mentre quelle in Europa e nella maggior parte dell'Africa e dell'Asia erogano corrente a 220 V e 240 V. In caso di dubbi sugli standard della propria area geografica, verificare la tensione nominale della presa di rete e impostare il selettore di tensione correttamente prima di accendere i monitor M3-8.

Configurazione

La configurazione e il posizionamento dei monitor M3-8 su supporti per altoparlanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparlanti. Avvalersi dei seguenti suggerimenti per ottenere le migliori prestazioni dei monitor M3-8:

Posizionamento degli altoparlanti

Collocare i monitor M3-8 in modo tale che i due altoparlanti e l'utente formino un triangolo equilatero se visti dall'alto. Angolare gli altoparlanti leggermente verso l'interno in modo che i tre driver siano di fronte all'utente.

In generale, si consiglia di collocare i monitor M3-8 ad almeno 30 cm di distanza dalla parete, soffitto o altra superficie piana di grandi dimensioni più vicina (il motivo verrà spiegato in dettaglio nel capitolo seguente del presente manuale). Se ciò non è possibile perché, ad esempio, lo spazio dello studio è limitato, I monitor M3-8 sono dotati di tre controlli di equalizzazione separate per compensare il posizionamento vicino a muri o angoli, nonce per compensare la risposta acustica generale dell'ambiente di monitoraggio.

Altezza degli altoparlanti

Posizionare gli altoparlanti in modo tale che siano paralleli al pavimento e che le orecchie dell'ascoltatore si trovino tra il punto centrale del woofer e il driver midrange/tweeter.

Orientamento degli altoparlanti

Se possibile, collocare i monitor M3-8 in posizione eretta, evitandone il posizionamento orizzontale. Il woofer e il driver mid-range/tweeter M3-8 sono allineati verticalmente e offrono prestazioni ottimali se collocati in verticale. Posizionandoli in orizzontale si potrebbero creare forti riflessioni dalle superfici vicine e il suono risulterà spettralmente non bilanciato.

Se i monitor M3-8 devono essere orientati in modo orizzontale per motivi di spazio o di linea di vista, collocarli in modo che il driver midrange/tweeter si trovino verso l'interno", per migliorare l'imaging.

Informazioni sui controlli EQ del pannello posteriore

Queste manopole consentono di personalizzare la curva EQ dei monitor M3-8 per una maggiore completezza della risposta in frequenza dello studio.

Poiché i monitor da studio (compresa la seria M3) sono progettati per avere una risposta in frequenza piatta, la presenza di controlli EQ aggiuntivi in questi altoparlanti potrebbe risultare anomala. La loro presenza è dovuta a tre motivi:

1. Dimensione, forma e trattamento acustico dello studio in uso:

I monitor M3-8 vengono collaudati e messi a punto in una camera anecoica, perché siano i più lineari (piatti) possibile. Ciò significa che, lasciando impostati i controlli sulla posizione predefinita centrale (ore 12:00), si otterrà una risposta in frequenza acustica, quando il monitoraggio ha luogo in un ambiente "ideale", simile a quelli degli studi di registrazione professionali. In questi studi, i tecnici del suono scelgono con la massima attenzione la dimensione e la forma della sala, la collocazione dei monitor nello studio e i mobili di grandi dimensioni, i materiali di costruzione delle pareti e dei soffitti, nonché tutti i trattamenti acustici che devono essere adottati per le varie parti della sala. Tutto ciò assicura che la riproduzione dei monitor dello studio sia la più piatta e precisa possibile nella "posizione di mixaggio".

Tuttavia, nel mondo reale, la maggior parte degli studi sono impostati in sale preesistenti dove la dimensione/forma della stanza non può essere modificata facilmente per migliorare l'acustica. Ciò significa che la progettazione della stanza stessa potrebbe avere effetti negative sulla risposta in frequenza dei monitor (vale a dire, le riflessioni dei suoni dalle superfici piane della stanza potrebbero essere il motivo per cui il suono dei monitor non risulta lineare). Per questo motivo, la linea M3 è dotata di controlli EQ "correttivi" per compensare gli effetti negative che possono essere causati dalla stanza.

2. Posizionamento dei monitor M3-8 nello studio:

La prossimità dei monitori M3-8 alle pareti (e ai pavimenti/soffitti) potrebbe influire negativamente sulla risposta in frequenza del suono udibile nella posizione di mixaggio. Questo è dovuto al fatto che tutti gli altoparlanti irradiano suoni a bassa frequenza in tutte le direzioni e non soltanto verso la postazione di mixaggio. Se vi sono superfici piane di grandi dimensioni (quali pareti o soffitti) a circa 30 cm dall'altoparlante, tali superfici agiscono come "riflettori sonori" di basse frequenze che restituiscono l'energia proiettata dal retro dell'altoparlante verso lo studio. Ciò può determinare bassi troppo "corposi" e accentuati.

3. Utilizzo di un subwoofer:

Se si prevede di utilizzare un subwoofer con i monitor M3-8, sarà necessario filtrare i suoni a bassa frequenza in modo tale che solo il subwoofer riproduca tali suoni (in questa situazione, I monitor M3-8 riproducono solo i suoni midrange e ad alta frequenza). Ciò è necessario affinché il subwoofer e i monitor M3-8 non riproducano entrambi gli stessi suoni a bassa frequenza, causando una risposta ai bassi esagerata all'interno dello studio.

La linea M3 di monitor risolve tutti e tre questi problemi grazie ai seguenti controlli e il controllo Low Cutoff:

Controllo High: questo controllo consente di incrementare o attenuare (ridurre) la risposta nelle frequenze alte dei monitor M3-8 di un massimo di 6 dB.

Per configurare la manopola HF Trim, iniziare mixando alcuni brani con il controllo nella posizione predefinita 0 dB. Se i mix hanno un suono di buona qualità nello studio e in altri altoparlanti (autoradio, altoparlanti per computer multimediali e così via), lasciare la manopola nella posizione predefinita.

Se i mix suonano bene nello studio, ma risultano "spenti" e sono privi di alte frequenze "frizzanti" negli altri sistemi di riproduzione, impostare la manopola su -2, -4, o -6 dB.

Se invece i mix suonano bene in studio, ma risultano troppo "incisivi" o "secchi" e contengono una quantità eccessiva di alte frequenze, impostare questo interruttore su +2, +4 o +6 dB.

La regolazione della manopola delle alte frequenze consente ai monitor M3-8 di compensare un ambiente di mixaggio troppo "vivace" (vale a dire, troppa riflessione di alte frequenze dale pareti e altre superfici) o troppo "spento" (vale a dire, le alte frequenze riflesse nella sala non sono sufficienti).

Manopola Mid: questo controllo consente di incrementare o tagliare il midrange a una frequenza di 1 kHz. Il controllo può essere impostato nei modi seguenti:

Per configurare la manopola Mid, lasciarla nella posizione centrale (ore 12:00), dove non si verifica incremento o taglio, ed eseguire il mixaggio di alcuni brani. Se i mix hanno un suono gradevole in studio, ma il midrange tende a essere troppo preminente (ad esempio, i vocal/chitarre sono troppo forti) su altri altoparlanti, impostare questo controllo in modo da incrementare il midrange di +2, +4 o +6 dB. Ciò renderà il midrange dei monitor M3-8 leggermente più pronunciato nello studio e darà luogo a mix più bilanciati, poiché diminuirà la propensione a "spingere" il midrange dei mix.

Manopola Low: questo controllo consente di incrementare o ridurre i suoni a basse frequenze dei monitor di un massimo di 6 dB.

Per configurare la manopola Low, mantenerla in posizione centrale (ore 12:00), dove non si verifica incremento o taglio, ed eseguire il mixaggio di alcuni brani. Se si osserva che i mix suonano bene nello studio, ma le basse frequenze tendono a essere troppo preminenti negli altri altoparlanti, regolare questo controllo in modo da incrementare le basse frequenze di 2, 4 o 6 dB. Ciò renderà le basse frequenze dei monitor M3-8 leggermente più pronunciate nello studio e risulterà in mix più bilanciati, poiché diminuirà la propensione a "spingere" le basse frequenze dei mix.

Suggerimento: Molti subwoofer presentano una frequenza di taglio passa basso di 80 Hz. In caso di dubbi sulle caratteristiche del subwoofer, utilizzare questa impostazione come punto di partenza.

Suggerimento: È anche possibile attivare il controllo Low Cutoff se si desidera ascoltare i mix su altoparlanti con woofer più piccoli (come quelli che si trovano nella maggior parte dei televisori).
