Marca	M-Audio
Modelo	M3-8
Tipo de producto	Altavoz de monitorización activo de 3 vías
Número de vías	3
Tipo de amplificación	Activa (tri-amplificada)
Potencia total	140 W RMS (70 W graves + 40 W medios + 30 W agudos)
Respuesta en frecuencia	35 Hz - 22 kHz
Woofer	8 pulgadas (203 mm)
Medio	5 pulgadas (127 mm)
Tweeter	1 pulgada (25 mm) de cúpula blanda
Conectividad	Entrada XLR, entrada Jack de 6,35 mm
Ajustes	Volumen, graves, agudos
Dimensiones (An x Al x Pr)	320 x 400 x 300 mm
Peso	11,5 kg por altavoz
Alimentación	Alimentación de red 100-240 V CA, 50/60 Hz
Consumo	160 W máx.
Funciones principales	Reproducción de sonido profesional, monitorización de estudio
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	No exponer a la humedad, no abrir la carcasa, desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Piezas disponibles bajo petición al fabricante. Reparación por centro autorizado.
Información general	Altavoz activo para estudio, compatible con cualquier sistema de audio profesional.

Preguntas frecuentes - M3-8 M-AUDIO

¿Cómo conectar el altavoz M-Audio M3-8 a mi interfaz de audio?

Use un cable XLR o Jack de 6,35 mm para conectar la salida de su interfaz de audio a la entrada correspondiente del altavoz. Asegúrese de que el altavoz esté apagado durante la conexión.

¿Cuáles son los ajustes disponibles en el altavoz?

El altavoz tiene ajustes de volumen, graves y agudos en la parte trasera. Ajústelos según sus preferencias acústicas.

¿Por qué no hay sonido si el altavoz está encendido?

Verifique los cables, el volumen del altavoz y de la fuente. Asegúrese de que la fuente de audio esté reproduciendo. Pruebe con otro cable.

¿Cuál es el cable recomendado para un uso óptimo?

Use cables simétricos (XLR) para reducir el ruido. La longitud máxima recomendada es de 10 metros.

¿Puedo usar este altavoz para cine en casa?

Sí, pero está diseñado para uso profesional en estudio. Para cine en casa, asegúrese de tener un preamplificador adecuado.

¿Cuál es el consumo eléctrico del altavoz?

El consumo máximo es de 160 W en uso normal. En espera, consume menos de 1 W.

¿Cuáles son las dimensiones exactas de un altavoz?

Las dimensiones son 320 x 400 x 300 mm (An x Al x Pr) por altavoz.

¿Cuál es el peso de un altavoz M3-8?

Cada altavoz pesa aproximadamente 11,5 kg.

¿Cómo limpiar el altavoz?

Use un paño suave y seco. No use productos químicos o abrasivos. Evite cualquier contacto con los altavoces.

¿Dónde puedo encontrar el manual de usuario?

El manual está disponible para descarga gratuita en nuestro sitio notice-facile.com. También puede solicitarlo a la dirección de correo electrónico indicada.

MANUAL DE USUARIO M3-8 M-AUDIO

Guía del usuario (Español)

Introducción

Gracias por haber elegido los monitores de estudio amplificados de 3 vías M3-8 de M-Audio. La gama de monitores M3 se basa en la experiencia de M-Audio en monitores de estudio de alto rendimiento, que proporcionan reproducción precisa y de alta resolución, y carecen de distorsión y coloración audibles. Ello permite escuchar todo lo que está presente en las fuentes de grabación y crear mezclas de mayor calidad.

Aun en el caso de que tengas experiencia con los procesos de grabación y mezcla, te recomendamos leer este manual. Te ofrecerá información valiosa sobre cómo configurar tus monitores M3-8 y te ayudará a sacar el máximo provecho de tu adquisición.

Contenido de la caja

Monitor de estudio M3-8 (1) Guía del usuario

Cable de alimentación de tipo IEC (1)

Manual sobre la seguridad y garantía

Almohadilla no deslizante (1)

Soporte

Para conocer los requisitos completos del sistema, la información de compatibilidad y realizar el registro del producto, visite el sitio web de M-Audio: m-audio.com.

Para soporte adicional del producto, visite m-audio.com/support.

Especificaciones

Respuesta de frecuencia	38 Hz – 22 KHz
Frecuencia de crossover	Bajos-medios: 450 Hz; Medios-altos: 3,9 kHz
Potencia del amplificador de frecuencias bajas	150 W
Potencia del amplificador de frecuencias medias	35 W
Potencia del amplificador de frecuencias altas	35 W
Corte de bajas frecuencias	Plano, 80 Hz, 100 Hz
Realce de bajos	±6 dB a 100 Hz
Realce de medios	±6 dB a 1 KHz
Realce de altos	±6 dB a 10 KHz
Polaridad	Una señal positiva conectada a la entrada + produce un desplazamiento hacia afuera del cono de baja frecuencia
Impedancia de entrada	20 kΩ balanceada, 10 kΩ no balanceada
Sensibilidad de entrada	Una entrada de ruido rosa de 85 mV produce una presión sonora de salida de 90 dBA a 1 metro, con el control de volumen al máximo
Consumo	200 W
Protección	Limitación de corriente de salida, protección contra recalentamiento, circuito de protección contra transitorios para proteger a los monitores contra "restallidos", filtro subsónico, fusible de alimentación externa
Caja	Panel frontal de madera contrachapada con caja laminada en vinilo
Tamaño(Anchura x altura x profundidad)	268 mm x 434 mm x 285 mm; 10.6" x 17.1" x 11.2"
Peso	12.8 kg/unidad; 28.2 libra/unidad

Diagramas de conexión

Los monitores M-Audio M3-8 tienen conectores balanceados XLR y de 1/4", y entradas analógicas no balanceadas de tipo RCA. Conecta las salidas de tu interface de audio, controlador de monitorización, mezclador u otro equipo de nivel de línea a estas entradas.

Consejo: Si tu mezclador, interface u otra fuente de salida dispone de conexiones XLR/TRS y RCA, usa los conectores XLR o TRS, en lugar de los RCA, siempre que sea posible. Los cables XLR y TRS incorporan un diseño "balanceado" o "equilibrado" que transporta la señal por tres conductores ("fase", "neutro" y "tierra") en lugar de dos, como ocurre con los cables RCA ("fase" y "tierra"). El resultado es menor ruido, un mayor rechazo de las interferencias de radiofrecuencia (RF) y una mayor fidelidad general. Si no hay salidas XLR/TRS disponibles, usa los cables RCA, pero intenta que sean lo más cortos posible.

Escenario de instalación 1

Interface de audio (Jack TRS balanceado a TRS balanceado)

Escenario de instalación 2

Mezclador (XLR balanceado a jack XLR balanceado)

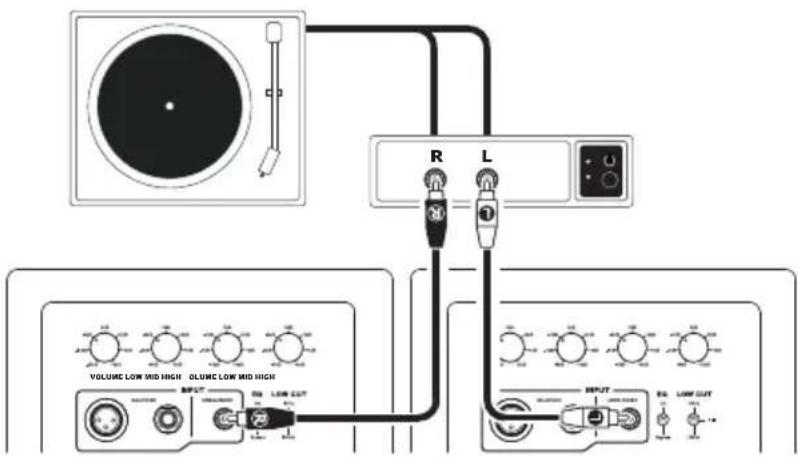

Escenario de instalación 3

Procesador preamplificador (RCA no balanceado a RCA no balanceado)


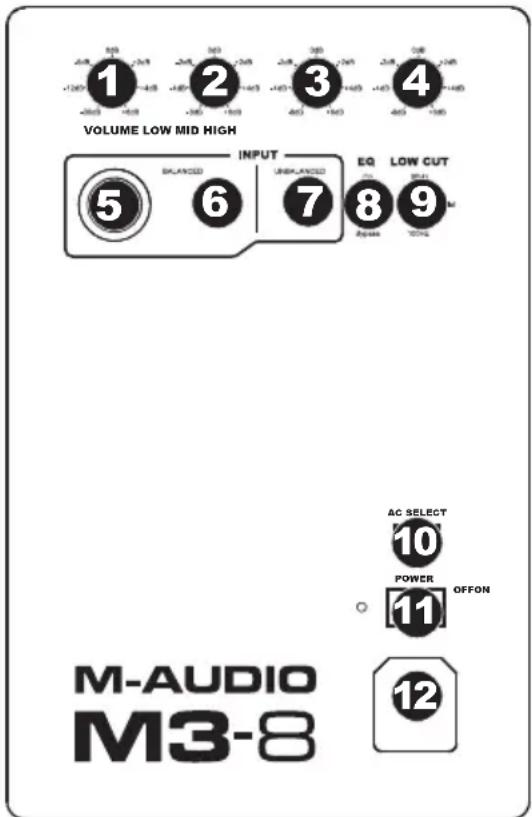

Características

1. Dial Volume: este control permite regular el nivel de ganancia de las entradas del panel posterior (XLR, 1/4" y RCA). Si el control está completamente girado hacia la izquierda, la ganancia será mínima; y si está completamente girado hacia la derecha, la ganancia será máxima. La posición central ("a las 12 en punto") corresponde a la ganancia unitaria. Ajústalo a una posición que te permita trabajar con un recorrido satisfactorio de los controles de volumen de salida del interface de audio, del controlador de monitores o de la consola mezcladora.
2. Dial Low: este control realiza o reduce la respuesta de baja frecuencia del monitor, lo que facilita adaptar su respuesta a la acústica de tu ambiente de monitorización. La respuesta de baja frecuencia puede aumentarse o reducirse en 6 dB, a una frecuencia central de 100 Hz. Cuando el dial está en la posición central, no se aplica realce ni atenuación.
3. Dial Mid: este control realiza o reduce la respuesta de media frecuencia del monitor, lo que facilita adaptar la respuesta del altavoz de medios a la acústica de tu ambiente de monitorización. La respuesta de frecuencias medias puede

aumentarse o reducirse en 6 dB, a una frecuencia central de 1 kHz. Cuando el dial está en la posición central, no se aplica realce ni atenuación.

1. Dial High: este dial realiza o reduce la respuesta de alta frecuencia del monitor, lo que facilita adaptar la respuesta del altavoz de agudos a la acústica de tu ambiente de monitorización. La respuesta de frecuencias altas puede aumentarse o reducirse en 6 dB, a una frecuencia central de 10 kHz. Cuando el dial está en la posición central, no se aplica realce ni atenuación.
2. Entrada XLR (+4 dBu): este jack de entrada toma señales de nivel de línea de un conector XLR balanceado. Conecta tu interface de audio, controlador, mezclador de monitores, u otra fuente de audio de nivel de línea a este jack.
3. Entrada de 1/4" (+4 dBu): este jack de entrada toma señales de nivel de línea de un conector TRS balanceado de ¼". Conecta tu interface de audio, controlador, mezclador de monitores, u otra fuente de audio de nivel de línea a este jack.
4. RCA Input (-10 dBV): este conector acepta señales de nivel de línea de fuentes de audio con salidas no equilibradas de tipo RCA.
5. Conmutador EQ Bypass: este interruptor te permite activar y desactivar las tres bandas de ecualización del altavoz con un solo control. Cuando el conmutador esté ajustado en "Bypass", no se aplicará ecualización a los altavoces, no importa en qué posición estén los diales de ecualización.

6. Conmutador Low Cutoff: este interruptor de tres posiciones permite ajustar el punto de corte de bajos de tu monitor M3-8, ya que filtra las frecuencias de audio por debajo de la frecuencia de corte.

7. Flat: sin corte de bajos.

8. 80 Hz: se filtra el material de audio por debajo de 80 Hz.

9. 100 Hz: se filtra el material de audio por debajo de 100 Hz.

10. Conmutador AC Select: este conmutador empotrado ajusta la tensión de entrada a 100-120 V o 220-240 V y permite usar el monitor M3-8 en todo el mundo. Verifica que el conmutador esté correctamente ajustado para tu país para evitar dañar el monitor.

11. Interruptor Power: este interruptor enciende y apaga tus monitores M3-8.

12. Conector de alimentación: esta toma acepta un cable de alimentación normal de tipo IEC.

13. Indicador de alimentación: el indicador de alimentación se ilumina cuando el monitor recibe electricidad y el interruptor de encendido del panel posterior está en la posición "ON".

14. Unidad de bajas frecuencias: el altavoz de bajas frecuencias se encarga de la gama inferior del espectro de audio.
15. Unidad de frecuencias medias: el altavoz de frecuencias medias se encarga de la gama central del espectro de audio.
16. Unidad de altas frecuencias: el altavoz de altas frecuencias emite la gama superior del espectro de audio. Esta es una unidad de diseño "coaxial", montada al centro del altavoz de medios.

Consejo: Las tomas de corriente en América del Norte, Japón y parte de América del Sur son de 100-120 V, mientras que en Europa y la mayor parte de África y Asia proven 220-240 V. Si no estás seguro sobre la toma de corriente en tu zona, comprueba la tensión del enchufe y ajusta el selector de tensión de entrada en la posición correcta antes de encender los monitores M3-8.

Configuración

La configuración y colocación de los monitores M3-8 en los soportes de altavoces sobre tu mesa de trabajo puede influir en las prestaciones de los monitores. Sigue los consejos que proponemos a continuación para obtener el mejor rendimiento de tus monitores M3-8:

Colocación de los monitores

Coloca los monitores M3-8 de manera que ambos monitores y el operador, vistos desde arriba, formen un triángulo equilátero. Gira ligeramente los monitores hacia el interior de modo que los tres altavoces estén dirigidos hacia el operador.

Generalmente, se recomienda colocar los monitores M3-8 con una distancia de al menos 30 cm de la pared, techo o superficie similar más cercana (las razones se explican detalladamente en el capítulo siguiente de esta guía). Si las condiciones prácticas, como el espacio limitado del estudio, lo hacen imposible, los monitores M3-8 incluyen tres controles de ecualización separados para compensar la colocación cerca de paredes y esquinas, y para compensar la respuesta acústica general de tu ambiente de monit

Altura de los monitor

Coloca los monitores de manera que estén paralelos al suelo, y que tus oídos queden en el punto medio entre el woofer y el altavoz de medios/altos.

Orientación de los monitores

Si es posible, coloca los monitores M3-8 en posición vertical, y evita la posición horizontal. El woofer y el altavoz de medios/altos de M3-8 están alineados verticalmente y ofrecen las mejores prestaciones cuando se usan en esta posición. Si se colocan horizontalmente, las superficies cercanas pueden crear fuertes reflexiones que den como resultado un sonido desequilibrado en el espectro.

Si sólo es posible la colocación horizontal de los monitores M3-8, ponlos de manera que los altavoces de altos/medios se dirijan hacia el "interior", con el fin de mejorar la imagen estéreo.

Sobre los controles de ecualización del panel posterior

Estos tres diales permiten adaptar la curva de EQ de los monitores M3-8 para complementar la respuesta de frecuencia del estudio.

Dado que los monitores de estudio (incluida la gama M3) han sido diseñados para ofrecer una respuesta de frecuencia plana, quizás te preguntes por qué son necesarios estos controles de EQ adicionales. Las razones son tres:

1. Tamaño, forma y tratamiento acústico de tu estudio específico:

Los monitores M3-8 se prueban y se calibran en cámaras anecoicas con el fin de que su respuesta sea lo más lineal (plana) posible. Esto quiere decir que si los controles se dejan en las posiciones predeterminadas, se obtendrá una respuesta de frecuencia acústica similar a la monitorización en un ambiente "ideal" similar al de los estudios de grabación profesionales. En estos estudios, los especialistas en acústica determinan cuidadosamente el tamaño y la forma de la sala, la colocación de los monitores en el estudio, el material con el que se construyen las paredes y el techo, así como todos los tratamientos acústicos que han de ser aplicados a varias partes de la sala. Con todo ello, se asegura que la señal de los monitores suene lo más plana y precisa posible en la "posición de mezcla".

No obstante, en el "mundo real" la mayoría de los estudios personales y domésticos se configuran en salas cuyo tamaño y forma no pueden modificarse fácilmente para mejorar la acústica. Esto significa que el diseño de la sala puede afectar negativamente la respuesta de frecuencia de los monitores (es decir, las reflexiones sonoras creadas por las superficies planas en la sala pueden hacer que los monitores no suenen lineales). Por esa razón, la gama M3 ofrece unos controles de "corrección" de EQ que permiten compensar los efectos adversos causados por la propia sala.

2. Colocación de los monitores M3-8 en el estudio:

La proximidad de los monitores M3-8 a las paredes, suelos y techos puede afectar negativamente la respuesta de frecuencia de la señal que se escucha en la posición de mezcla. Esto es debido a que los monitores irradian los sonidos de baja frecuencia en todas direcciones, y no solo hacia la posición de mezcla. Si hay superficies grandes y planas (tales como paredes o techos) a menos de 30 cm de los monitores, estas superficies actuarán como "reflectores sonoros" de las frecuencias bajas, llevando de nuevo la energía proyectada desde la parte posterior del monitor hacia la sala. Esto puede originar unos bajos que sonarán exagerados y retumbantes.

3. Utilización de un subwoofer:

Si planeas usar un subwoofer con los monitores M3-8, es necesario filtrar los sonidos de baja frecuencia para que sea solamente el subwoofer el que los reproduzca (en esta situación, los monitores M3-8 sólo reproducirán los sonidos de las frecuencias medias y altas). Hay que hacer esto para evitar que el subwoofer y los monitores M3-8 reproduzcan los mismos sonidos de baja frecuencia y provoquen una respuesta de graves muy exagerada.

La gama de monitores M3 resuelve estos tres problemas con los siguientes diales y el conmutador de corte de graves (Low Cutoff):

Dial High: este control te permite incrementar o atenuar la respuesta de alta frecuencia de tus monitores en hasta 6 dB.

Para configurar este dial, empieza mezclando unos pocos temas en la posición predeterminada 0 dB. Si la mezcla suena bien en el estudio y en otros altavoces (estéreos de coche, altavoces de ordenador, etc.), deja este dial en la posición predeterminada.

Si las mezclas suenan bien en el estudio pero "apagadas" y sin el "brillo" de altas frecuencias en otros sistemas de reproducción, pon el dial en -2, -4 o -6 dB.

Por el contrario, si las mezclas suenan bien en el estudio pero demasiado "incisivas" o "brillantes" y contienen demasiadas frecuencias altas, ajusta el control en +2, +4 o +6 dB.

Ajustar el dial de altos permite compensar los ambientes de mezcla que son demasiado "vivos" (es decir, demasiada reflexión de las paredes y otras superficies) o demasiado "muertos" (es decir, no hay suficiente reflexión de las frecuencias altas).

Dial Mid: este control te permite realizar o atenuar los medios a una frecuencia central de 1 kHz. El dial puede configurarse de las maneras siguientes:

Para configurar el dial de medios, déjalo en la posición central, donde no hay realce ni atenuación, y mezcla algunos temas musicales. Si adviertes que tus mezclas suenan bien en el estudio pero la gama intermedia tiende ser demasiado prominente (por ejemplo, que las voces o guitarras suenan demasiado fuertes) en otros altavoces, ajusta el dial en +2, +4 o +6 dB para aumentar el rango medio. Esto realizará ligeramente la gama intermedia de tus monitores M3-8 en el estudio y dará lugar a mezclas más equilibradas, dado que estarás menos inclinado a aumentar la gama intermedia al mezclar.

Dial Low: este control te permite incrementar o atenuar los sonidos de baja frecuencia de los monitores en hasta 6 dB.

Para configurar el dial de bajos, déjalo en la posición central, donde no hay realce ni atenuación, y mezcla algunos temas musicales. Si adviertes que tus mezclas suenan bien en el estudio pero que la gama baja tiende ser demasiado prominente en otros altavoces, ajusta el dial en 2, 4 o 6 dB para aumentar los bajos. Esto realizará ligeramente la gama baja de tus monitores M3-8 en el estudio y dará lugar a mezclas más equilibradas, dado que estarás menos inclinado a aumentar los graves al mezclar.

Consejo: muchos subwoofers presentan una frecuencia de corte de filtro paso-bajo de 80 Hz. Si no estás seguro sobre las especificaciones de tu subwoofer, usa este ajuste como punto de partida.

Consejo: también es posible activar el conmutador de corte de graves (Low Cutoff) si deseas averiguar como sonarían las mezclas en monitores con woofers más pequeños (por ejemplo, la mayoría de los televisores).
