BX5 D2 - Altavoz M-AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de monitorización activo
Marca	M-Audio
Modelo	BX5 D2
Tamaño del woofer	5 pulgadas (127 mm)
Tamaño del tweeter	1 pulgada (25 mm) con cúpula de seda
Potencia total	100 W RMS (50 W por amplificador)
Respuesta en frecuencia	56 Hz – 22 kHz
Dimensiones (Al x An x Pr)	254 x 168 x 192 mm
Peso (por altavoz)	5,3 kg
Alimentación	100-240 V AC, 50/60 Hz
Entradas de audio	XLR y jack de 6,35 mm (TRS)
Ajustes	Volumen, ecualizador de agudos y graves (Filtro)
Funciones principales	Monitorización de estudio, reproducción de audio de referencia
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco
Seguridad	No exponer a la humedad, asegurar una ventilación suficiente
Piezas de repuesto y reparabilidad	Piezas disponibles a través del fabricante o distribuidor autorizado
Información general	Manual descargable en formato PDF en notice-facile.com

Preguntas frecuentes - BX5 D2 M-AUDIO

¿Cómo conectar los altavoces BX5 D2?

Conecte cada altavoz a una fuente de audio mediante las entradas XLR o jack de 6,35 mm. Utilice un cable simétrico para reducir el ruido. Asegúrese de que el altavoz esté apagado antes de conectar.

¿Cuál es la potencia de los BX5 D2?

Cada altavoz entrega 50 W RMS, es decir, 100 W RMS en estéreo (50 W por amplificador).

¿Cómo ajustar el ecualizador en los BX5 D2?

Utilice los potenciómetros 'Filtro' en la parte frontal: el primero ajusta las altas frecuencias, el segundo las bajas frecuencias. Gírelos según sus preferencias acústicas.

¿Dónde colocar los altavoces para obtener el mejor sonido?

Coloque los altavoces a la altura del oído, formando un triángulo equilátero con su posición de escucha. Aléjelos de las paredes para evitar reflejos.

¿Cómo limpiar los altavoces BX5 D2?

Utilice un paño suave y seco para quitar el polvo de la carcasa. No utilice nunca productos químicos o líquidos que puedan dañar los componentes.

¿Qué hacer si un altavoz no produce ningún sonido?

Verifique las conexiones de los cables, asegúrese de que el altavoz esté encendido (LED frontal encendido) y pruebe con una fuente diferente. Si el problema persiste, contacte al soporte.

¿Los BX5 D2 son compatibles con una computadora?

Sí, puede conectarlos a una interfaz de audio o directamente a la salida de jack de su computadora con un adaptador. Para una calidad óptima, use una interfaz de audio.

¿Cuál es la respuesta en frecuencia de los BX5 D2?

La respuesta en frecuencia es de 56 Hz a 22 kHz, lo que cubre la mayor parte del espectro audible con graves satisfactorios para una monitorización de proximidad.

¿Cómo reducir el zumbido o el ruido de fondo?

Utilice cables simétricos, aleje los cables de alimentación de los cables de audio y verifique la conexión a tierra. Coloque los altavoces lejos de fuentes de interferencia electromagnética.

¿Dónde encontrar el manual en francés de los BX5 D2?

El manual en francés está disponible para descarga gratuita en notice-facile.com. También puede solicitar una traducción a través del formulario en el sitio.

MANUAL DE USUARIO BX5 D2 M-AUDIO

Guía del usuario (Español)

Introducción

Los BX5 D2 han sido diseñados y comprobados por expertos ingenieros de sonido con el fin de satisfacer sus necesidades de monitorización en el estudio. El principal objetivo de estos monitores consiste en ofrecer sonido original, de la máxima pureza y sin ninguna clase de coloración. Los BX5 D2 son monitores activos, compatibles con señales de línea procedentes de numerosas fuentes de audio.

Los monitores Studiophile BX5 D2 han sido concebidos para superar las limitaciones propias de los monitores de estudio convencionales en el entorno del audio digital. El sistema ofrece una amplia respuesta en frecuencia gracias a la extraordinaria calidad de sus unidades de agudos y graves y a la exclusiva tecnología de sus crossovers. Estos monitores proporcionan una respuesta estable y equilibrada en los bajos-medios, así como una excelente definición en las frecuencias medias y altas. Gracias a la protección magnética de las unidades de agudos y graves, los BX5 D2 resultan ideales en cualquier entorno de producción multimedia basado en computadora.

Con su precio asequible, los monitores Studiophile BX5 D2 establecen un nuevo estándar en la monitorización de estudio, tanto para el usuario profesional como para el propietario de un studio doméstico.

Contenido de la caja

• 1 monitor BX5 D2
• 1 cable de alimentación CA
- Guía del usuario
- Manual sobre la seguridad y garantía

Soporte

Para conocer los requisitos completos del sistema, la información de compatibilidad y realizar el registro del producto, visite el sitio web de M-Audio: m-audio.com.

Para soporte adicional del producto, visite m-audio.com/support.

Características

Woofer: El woofer tiene un diámetro de 5" (127 mm) y está formado por un cono de Kevlar protegido magnéticamente, una bobina de alta temperatura y un aro amortiguador de goma. El woofer ha sido diseñado para proporcionar una respuesta equilibrada en las frecuencias medias y bajas. M-Audio ha utilizado Kevlar en la construcción del woofer del nuevo BX5 D2. Se trata del mismo material utilizado en los chalecos antibalas y, gracias a su elevada resistencia, es el material perfecto para los conos, aunque normalmente es un material reservado para los monitores de gamas superiors a la del BX5 D2. Huelga decir que el rendimiento del Kevlar supera de forma significativa al del polipropileno y papel (materiales comúnmente utilizados en la mayoría de monitores de este precio.)

Tweeter: Gracias a la cúpula de seda de 1" (25 mm) protegida magnéticamente, especialmente desarrollada para estos monitores, el tweeter proporciona un sonido limpio, exento de distorsión y con una respuesta extraordinariamente natural. El diseño del tweeter contribuye a minimizar el tiempo de reacción y ofrece un rendimiento excelente, al mismo tiempo que reduce la resonancia gracias a la implementación de una exclusiva tecnología de amortiguación interna.

Puerto de subfrecias: La salida de aire del panel trasero se denomina puerto de subfrecuencias. Su misión consiste en descargar frecuencias extremadamente bajas, del orden de 60 Hz e inferiores.

Gabinete: El gabinete del BX5 D2 juega un papel tan importante como el de cualquier otro componente, modelando específicamente la respuesta sónica global. Con el fin de ofrecer un rendimiento más estable, el gabinete del BX5 D2 está fabricado a base de MDF de alta eficiencia acústica e incorpora un exclusivo refuerzo interno diseñado para absorber las vibraciones y amortiguar el movimiento en condiciones de operación extremas. El diseño especial del panel frontal facilitará la difracción y beneficiará la imagen estéreo.

Divisor de frecuencias y amplificadores de potencia: El divisor de frecuencias activo y los amplificadores de potencia del BX5 D2 han sido especialmente diseñados para el woofer y el tweeter empleados en su construcción. El divisor se encarga de distribuir adecuadamente las frecuencias bajas, medias y altas a los distintos componentes, reduciendo la distorsión y las pérdidas de señal y proporcionando así un sonido natural y equilibrado.

Los monitores BX5 D2 disponen de dos amplificadores de potencia independientes para el tweeter y el woofer, es decir, cuentan con un sistema biamplificado de alta calidad gracias al cual proporcionan un sonido de extraordinaria potencia y definición. El amplificador de graves proporciona una potencia de 40 W a distorsión nominal, mientras que el de los agudos ofrece una potencia de 30 W.

Panel trasero

1. Entrada XLR: Este conector XLR admite señales de entrada balanceadas y no balanceadas. El cableado de la entrada XLR se realiza de acuerdo con el siguiente esquema

• Patilla 1: Tierra (Masa)
- Patilla 2: Positivo (+)
- Patilla 3: Negativo (−)

1. Entrada TRS: Este conector 1/4" (6,35 mm) admite señales de entrada balanceadas y no balanceadas. Si desea establecer una línea balanceada deberá utilizar conectores TRS (tip-ring-sleeve) balanceados, con cables de tres conductores. El cableado de la entrada TRS se realiza de acuerdo con el siguiente esquema:

2. Punta: Positivo(+)

3. Anillo: Negativo (−)
4. Pantalla: Tierra (Masa)

El cableado no balanceado puede realizarse con dos o con tres conductores (TS y TRS, respectivamente). Si utiliza un conector TS de dos conductores, la señal de entrada negativa se conecta automáticamente a la masa, mientras que si emplea un conector TRS de tres conductors soldado en modo no balanceado tendrá la opción de dejar el polo negativo abierto o conectarlo a la masa. Es aconsejable conectar a la masa la entrada negativa no utilizada. Para ello basta con unir el anillo y la pantalla del conector TRS.

La señal presente en la entrada TRS se suma a la de la entrada XLR a través de un amplificador de entrada balanceada, por lo que ambas entradas pueden ser utilizadas de manera simultánea. Las especificaciones de entrada son aplicables a ambas entradas.

1. Etiqueta identificadora: Esta etiqueta contiene información acerca del modelo y de los datos específicos del monitor.

1. Puerto de subfrecuencias: Su misión consiste en reproducir frecuencias extremadamente bajas, del orden de 60 Hz e inferiores.
2. Control de volumen: Este control de volumen permite establecer el nivel de presión sonora emitido por el BX5 D2.
3. Switch de encendido: Prende y apaga el monitor.
4. Toma de alimentación: Esta toma admite un cable de alimentación de tres polos, a través del cual el monitor recibe la alimentación necesaria.
5. Portafusible: Acoge el fusible externo principal.
6. Conmutador de selección de tensión: Dispone de dos opciones (115V CA y 230V CA). Coloque este interruptor de manera que el valor de tensión corresponda con el tipo de corriente eléctrica disponible en el país o región donde desee utilizar los monitores. El ajuste "115V" es el adecuado para los Estados Unidos de América, mientras que en la mayoría de los países europeos se emplea una tensión de 230V.

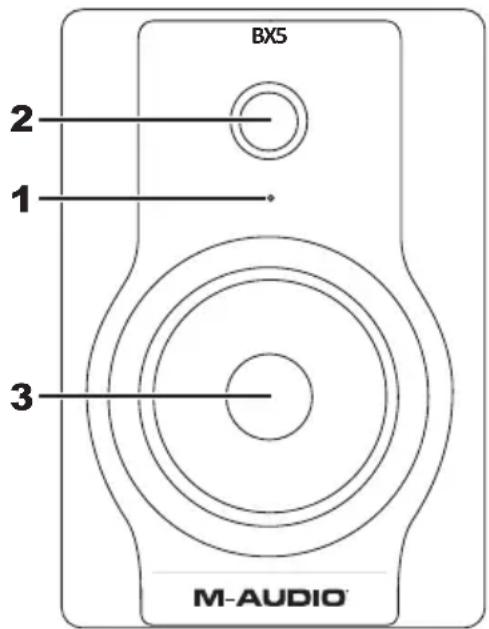

Panel frontal

El panel frontal de los monitores dispone de un LED de alimentación que indica el estado de los mismos (encendido/apagado).

1. LED de alimentación
2. Driver de frecuencia agudos (tweeter)
3. Driver de frecuencia graves(woofer)

Instalación

Por favor, antes de instalar los BX5 D2 y con el fin de obtener el máximo rendimiento de los monitores, lea atentamente las siguientes instrucciones.

Precauciones

• Manipulación de los monitores: Evite tocar los monitores por los conos. Los BX5 D2 están apretados dentro del embalaje. Retírelos de la caja con precaución. Con el fin de evitar posibles daños, sujete los monitores por los lados al sacarlos de la caja y evite tocar los conos, incluso después de haber desembalado los monitores.
• Alimentación: Los monitores BX5 D2 contienen su propio amplificador y por consiguiente, necesitan recibir alimentación eléctrica a través del cable de alimentación CA suministrado. Antes de conectar los monitores a la red eléctrica, asegúrese de que el interruptor de selección de tensión (situado en la parte trasera de los monitores) se encuentra en la posición adecuada. (Consulte la sección anterior).

¡ATENCIÓN!: El uso de un valor de tensión inapropiado podría provocar situaciones peligrosas y/o daños en los componentes del monitor que no están cubiertos por la garantía.

- Conexiones: Puede conectar la entrada balanceada XLR o la entrada TRS balanceada o no balanceada de ambos monitores a las salidas del dispositivo que desee monitorizar (preamplificador, ordenador, consola, etc.). Conecte las entradas utilizando cables balanceados o no balanceados de alta calidad. Antes de proceder a su conexión, asegúrese de que los BX5 D2 están APAGADOS y ponga el volumen en su posición mínima.

Conexión XLR balanceada

Asegúrese de que el BX5 D2 está apagado y ponga el volumen en su posición mínima. Conecte el conector XLR macho de un cable balanceado en la entrada balanceada del BX5 D2 (véase diagram de conexión balanceada).

Conexión TRS balanceada/ no balanceada

Asegúrese de que el BX5 D2 está apagados y ponga el volumen en su posición mínima. Conecte un cable TRS balanceado o un cable TS no balanceado en la entrada TRS del BX5 D2 (véase diagrama de conexión TRS).

Conexión con las salidas de un preamplificador, computadora o consola de juegos

Antes de conectar el monitor, asegúrese de que los dispositivos de salida están apagados. Conecte la entrada balanceada XLR o la entrada TRS balanceada o no balanceada de ambos monitores a las salidas del dispositivo que desee monitorizar (preamplificador, ordenador, consola, etc.).

Colocación de los monitores

La buena colocación de los monitores es un factor fundamental en la obtención de un sonido fiable y preciso. Para obtener la máxima calidad de sonido con los BX5 D2 es imprescindible instalarlos en un entorno de escucha idóneo y colocarlos adecuadamente. Para una ubicación correcta de los BX5 D2 tenga en cuenta lo siguiente:

1. Los dos monitores y el oyente han de formar un triángulo equilátero. Observe el siguiente diagrama.
2. Coloque los monitores de manera que, en condiciones de escucha normales, la parte superior de los woofers se encuentre al mismo nivel que sus oídos observe el siguiente diagrama.
3. Disponga los BX5 D2 verticalmente, con el woofer en la parte inferior. No es aconsejable colocar los BX5 D2 en sentido horizontal.

Nota: EVITE la presencia de objetos que puedan obstaculizar la circulación de aire delante de los monitores o alrededor de los mismos. Evite asimismo la presencia de materiales reflectantes como cristales, espejos o superficies metálicas en el entorno de escucha. MANTENGA DICHOS MATERIALES ALEJADOS DE LA TRAYECTORIA DEL SONIDO DE LOS BX5 D2

Características técnicas

Tipo	Monitores de estudio de dos vías de campo cercano
Woofer	Cono de Kevlar de 5" (127 mm) con una bobina móvil de alta Resistencia térmica y un aro amortiguador de goma. Protegido magnéticamente
Tweeter	Cúpula de seda natural de 1" (25 mm) con blindaje magnético
Respuesta en frecuencia	56 Hz – 22 KHz
Frecuencia de crossover	3 KHz
Amplificador de graves	40 W
Amplificador de agudos	30 W
Relación señal/ruido	100 dB (típico, ponderado A)
Conectores de entrada	1 conector XLR balanceado1 conector TRS balanceado / no balanceado
Polaridad	la señal positiva conectada a la entrada positiva produce el desplazamiento hacia afuera del cono de graves
Impedancia de entrada	20 KΩ balanceada, 10 KΩ no balanceada
Sensibilidad de entrada	una entrada de ruido rosa de 85 mV produce un valor de SPL de 90 dBA a una distancia de 1 metro, con el control de volumen al máximo
Protección	interferencias RF, limitación de corriente de salida, sobrecalentamiento, transitorios de encendido/apagado, filtro subsónico, fusible principal externo
Indicadores	Indicador de encendido/apagado en el panel trasero
Alimentación	configurado en fábrica para 115 V~50/60 Hz, 30 V~50/60 Hz o 100 V~50/60 Hz
Recinto	MDF laminado de vinilo de alta eficiencia acústica
Dimensiones(alto x ancho x profundo)	250 mm x 176 mm x 200 mm9,8" x 6,9" x 7,9"
Peso(embalaje no incluido)	5,0 kg11 libra

* Las especificaciones mencionadas están sujetas a modificación sin previo aviso.
