BX5 D2 - Haut-parleur M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active
Marque	M-Audio
Modèle	BX5 D2
Taille du woofer	5 pouces (127 mm)
Taille du tweeter	1 pouce (25 mm) à dôme en soie
Puissance totale	100 W RMS (50 W par ampli)
Réponse en fréquence	56 Hz – 22 kHz
Dimensions (H x L x P)	254 x 168 x 192 mm
Poids (par enceinte)	5,3 kg
Alimentation	100-240 V AC, 50/60 Hz
Entrées audio	XLR et jack 6,35 mm (TRS)
Réglages	Volume, égaliseur haute et basse (Filtre)
Fonctions principales	Monitoring studio, reproduction audio de référence
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité, assurer une ventilation suffisante
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ou revendeur agréé
Informations générales	Notice téléchargeable au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - BX5 D2 M-AUDIO

Comment brancher les enceintes BX5 D2 ?

Branchez chaque enceinte à une source audio via les entrées XLR ou jack 6,35 mm. Utilisez un câble symétrique pour réduire les bruits. Assurez-vous que l'enceinte est éteinte avant de connecter.

Quelle est la puissance des BX5 D2 ?

Chaque enceinte délivre 50 W RMS, soit 100 W RMS en stéréo (50 W par ampli).

Comment régler l'égaliseur sur les BX5 D2 ?

Utilisez les potentiomètres 'Filtre' à l'avant : le premier ajuste les hautes fréquences, le second les basses fréquences. Tournez selon vos préférences acoustiques.

Où placer les enceintes pour un meilleur son ?

Placez les enceintes à hauteur d'oreille, formant un triangle équilatéral avec votre position d'écoute. Éloignez-les des murs pour éviter les réflexions.

Comment nettoyer les enceintes BX5 D2 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits chimiques ou de liquides qui pourraient endommager les composants.

Que faire si une enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, assurez-vous que l'enceinte est allumée (LED avant allumée), et testez avec une source différente. Si le problème persiste, contactez le support.

Les BX5 D2 sont-elles compatibles avec un ordinateur ?

Oui, vous pouvez les connecter à une interface audio ou directement à la sortie jack de votre ordinateur avec un adaptateur. Pour une qualité optimale, utilisez une interface audio.

Quelle est la réponse en fréquence des BX5 D2 ?

La réponse en fréquence est de 56 Hz à 22 kHz, ce qui couvre la majeure partie du spectre audible avec des basses satisfaisantes pour un monitoring de proximité.

Comment réduire le ronflement ou le bruit de fond ?

Utilisez des câbles symétriques, éloignez les câbles d'alimentation des câbles audio, et vérifiez la mise à la terre. Placez les enceintes loin des sources d'interférence électromagnétique.

Où trouver la notice en français des BX5 D2 ?

La notice en français est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction via le formulaire sur le site.

MODE D'EMPLOI BX5 D2 M-AUDIO

Guide d'utilisation (Français)

Introduction

Les BX5 D2 ont été conçus et testés par des ingénieurs du son chevronnés afin qu'elles respondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5 D2 ont une amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Studiophile BX5 D2 ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie unique de crossover, les BX5 D2 fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Studiophile BX5 D2 définissent un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

Contenu de la boîte

• 1 moniteur BX5 D2
• 1 câble d'alimentation CA
- Guide d'utilisation
- Consignes de sécurité et informations concernant la garantie

Assistance

Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veuillez visiter le site m-audio.com.

Pour toute assistance supplémentaire, veuillez visiter le site m-audio.com/support.

Caractéristiques

Le woofer: Le woofer a un diamètre de 5 pouces et comporte un cône magnétiquement blindé de kevlar, une bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX5 D2 de M-Audio emploie le kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériau utilisé dans les gilets pare-balles, est un matériau à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bienqu'il soit généralement réservé à des enceintes plus onéreuses que les BX5 D2. Il va sans dire que le kevlar représente une amélioration significative par rapport à la combinaison de polypropylène et de papier utilisée dans la plupart des enceintes de ce prix.

Le tweeter: Grâce au dôme 1" en soie avec blindage magnétique spécialement conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne.

Port de sous-fréquences: L'orifice d'aération situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 60 Hz.

Le caisson: Comme les autres composants des BX5 D2, le caisson a un rôle important dans la réponse sonore globale. Afin d'offrir des performances plus stables, le caisson des BX5 D2 utilise des panneaux MDF de haute efficacité acoustique, ainsi qu'un renforcement intérieur exceptionnel permettant d'absorber les vibrations et les impacts dans des conditions extrêmes. La conception personnalisée sur le panneau avant contribue à la diffraction et bénéficie à la réponse stéréo.

Diviseur de fréquences et amplificateurs de puissance: Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX5 D2 ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue de façon appropriée les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissante et ultra pure, les moniteurs BX5 D2 intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 40 W pour le woofer et de 30 W pour le tweeter.

Face arrière

1. Entrée XLR : Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

• Broche XLR 1 : Masse / Blindage
• Broche XLR 2 : Point chaud (+)
• Broche XLR 3 : Point froid (-)

1. Entrée TRS : Cette prise accepte des jacks 6,35 mm (1/4") avec des câbles aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

2. Pointe : Point chaud (+)

3. Bague : Point froid (−)
4. Corps : Masse / Blindage

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. Specifications produit : Cette étiquette présente les informations de modèle et de spécifications.

2. Port de sous-fréquences : Ce port aide à reproduire les fréquences très basses, en prenant en charge les fréquences inférieures à 60 Hz.

3. Contrôle de volume : Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX5 D2.
4. Interrupteur d'alimentation : Ce commutateur met le moniteur sous et hors tension.
5. Prise d'alimentation : Permet la connexion d'un câble d'alimentation triphasé.
6. Porte-fusible : Contient le fusible externe principal.
7. Interrupteur de selection de la tension : Deux positions sont disponibles : 115VCA et 230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V ; dans la plupart des pays européens vous devrez sélectionner la position 230V.

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

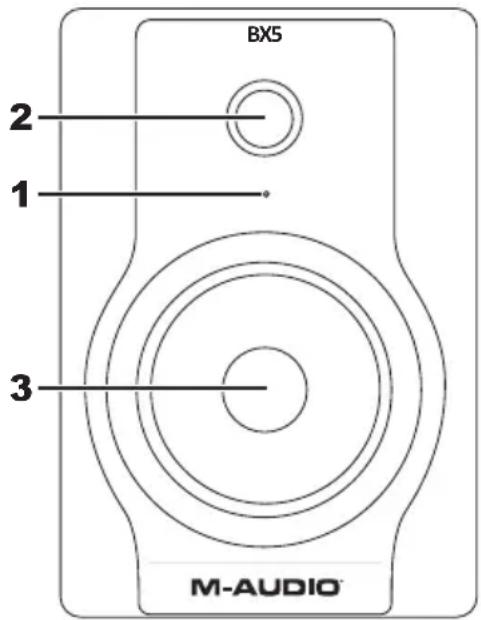

1. LED d'alimentation
2. Driver de fréquences hautes (tweeter)
3. Driver de fréquences de basses (woofer)

Installation

Pour que les performances des moniteurs BX5 D2 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

• Manipulation : Veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX5 D2 étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soit endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.
• Alimentation correcte : Les BX5 D2 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière).

ATTENTION! Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

M-AUDIO

- Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique TRS pour relier l'entrée de chaque BX5 D2 aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX5 D2 hors tension et réduisez leur volume au minimum.

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation de l'enceinte BX5 D2 est en position "éteint" et que la commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétriqu du moniteur BX5 D2 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation de l'enceinte BX5 D2 est en position "éteint" et que la commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à l'entrée TRS du moniteur BX5 D2 (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion aux sorties d'un préamplificateur ou d'un ordinateur

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

Placement des enceintes

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX5 D2 soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX5 D2.

1. Les deux unités et l'auditeur devraient en principe être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :
2. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :
3. Placez les BX5 D2 en position verticale, avec le woofer en bas. Il n'est pas conseillé de placer les BX5 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des proprieties réflectives. PLACEZ CES MATERIAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX5 D2.

Caractéristiques techniques

Type	moniteur de studio deux voies à champ direct
Woofer	Cône courbe 5" (127 mm) en kevlar, équipé d'une bobine mobile à haute temperature et entouré d'un amortisseur en caoutchouc. Blindage magnétique
Tweeter	Dôme 1" (25 mm) magnétiquement blindé en soie naturelle
Bande passante	56 Hz – 22 KHz
Fréquence de crossover	3 KHz
Puissance de l'amplificateur de graves	40 W
Puissance de l'amplificateur d'aigus	30 W
Rapport S/B	100 dB (typique, pondéré A)
Connecteurs d'entrée	1 x connecteur d'entrée symétrique XLR1 x connecteur d'entrée symétrique/asymétrique TRS
Polarité	un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur
Impédance d'entrée	20 KΩ symétrique, 10 KΩ asymétrique,
Sensibilité d'entrée	une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90 dBA à une distance d'un mètre avec le volume au maximum
Protection	interférence RF, limitation du courant de sortie,surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.
Indicateur	voyant lumineux d'alimentation sur la face arrière
Alimentation requise	réglages d'usine pour 115 V ~50/60 Hz, 230 V ~50/60 Hz ou 100 V ~50/60 Hz
Caisson	panneaux MDF à haute efficacité acoustique plaqués vinyl
Dimensions(taille x largeur x profondeur)	250 mm x 176 mm x 200 mm9,8" x 6,9" x 7,9"
Poids(sans l'emballage)	5,0 kg11 livre

* Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable.
