Type de produit	Enceinte de monitoring active de bureau avec amplificateur intégré
Marque	M-Audio
Modèle	AV32
Dimensions approximatives (H x L x P)	240 mm x 150 mm x 180 mm (par enceinte)
Poids approximatif	2,5 kg par enceinte
Alimentation	100-240 V AC, 50/60 Hz via câble IEC
Puissance amplificateur	20 W par canal (estimation)
Haut-parleur grave (woofer)	3 pouces (7,62 cm) avec cône en papier traité polypropylène et bobine haute température
Haut-parleur aigu (tweeter)	1 pouce (2,54 cm) à dôme polycarbonate avec amortissement intégré
Type d'enceinte	Bass-reflex (évent arrière)
Matériau du boîtier	MDF (panneaux de fibres à densité moyenne) avec renforts internes
Entrées audio	2x RCA (arrière), 1x Aux stéréo 3,5 mm (avant)
Sortie audio	1x Casque stéréo 3,5 mm (avant)
Connexion haut-parleur	Bornes à ressort (rouge/noir) pour câble enceinte fourni
Contrôle	Volume rotatif (avant) avec interrupteur marche/arrêt
Accessoires fournis	Pads acoustiques antidérapants, câble d'alimentation, câble stéréo 3,5 mm, câble 3,5 mm vers RCA, câble d'enceinte, guide d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Éviter les liquides et aérosols.
Sécurité	Ne pas obstruer l'évent arrière ; ne pas exposer à l'humidité ; utiliser le câble d'alimentation fourni.
Pièces détachées et réparabilité	Contacter le service support M-Audio pour toute réparation ; pas de pièces détachées disponibles au détail.

FOIRE AUX QUESTIONS - AV32 M-AUDIO

Quelle est la puissance des enceintes AV32 ?

La puissance n'est pas explicitement indiquée dans la notice, mais on estime environ 20 watts par canal pour une écoute de proximité.

Comment brancher les enceintes AV32 à un ordinateur ?

Utilisez le câble 3,5 mm stéréo fourni : branchez la prise 3,5 mm à la sortie casque ou ligne de l'ordinateur, et l'autre extrémité à l'entrée Aux avant des enceintes.

Puis-je connecter deux sources audio en même temps ?

Oui, les AV32 ont des entrées RCA à l'arrière et une entrée Aux à l'avant. Le volume affecte les deux entrées simultanément.

Comment utiliser la sortie casque ?

Branchez votre casque sur la prise casque 3,5 mm à l'avant. Cela coupe automatiquement le son des enceintes.

Quel est le diamètre du woofer et du tweeter ?

Le woofer fait 3 pouces (7,62 cm) et le tweeter fait 1 pouce (2,54 cm).

Les enceintes AV32 sont-elles blindées magnétiquement ?

La notice ne mentionne pas de blindage magnétique. Il est conseillé de les éloigner des écrans d'ordinateur et supports magnétiques.

Comment améliorer la qualité des basses ?

Placez les enceintes sur des pads isolants fournis et évitez de les coller au mur. Un positionnement à au moins 1 mètre du mur est recommandé.

Puis-je utiliser les AV32 horizontalement ?

Il est préférable de les placer verticalement pour une meilleure image stéréo. Si nécessaire, le tweeter doit être vers l'intérieur.

Que faire en cas de bourdonnement ou ronflement ?

Vérifiez les connexions des câbles audio et d'alimentation. Évitez de faire passer les câbles audio près des câbles d'alimentation.

Où trouver la notice complète ou du support technique ?

La notice est disponible sur le site m-audio.com. Pour toute assistance, consultez m-audio.com/support.

MODE D'EMPLOI AV32 M-AUDIO

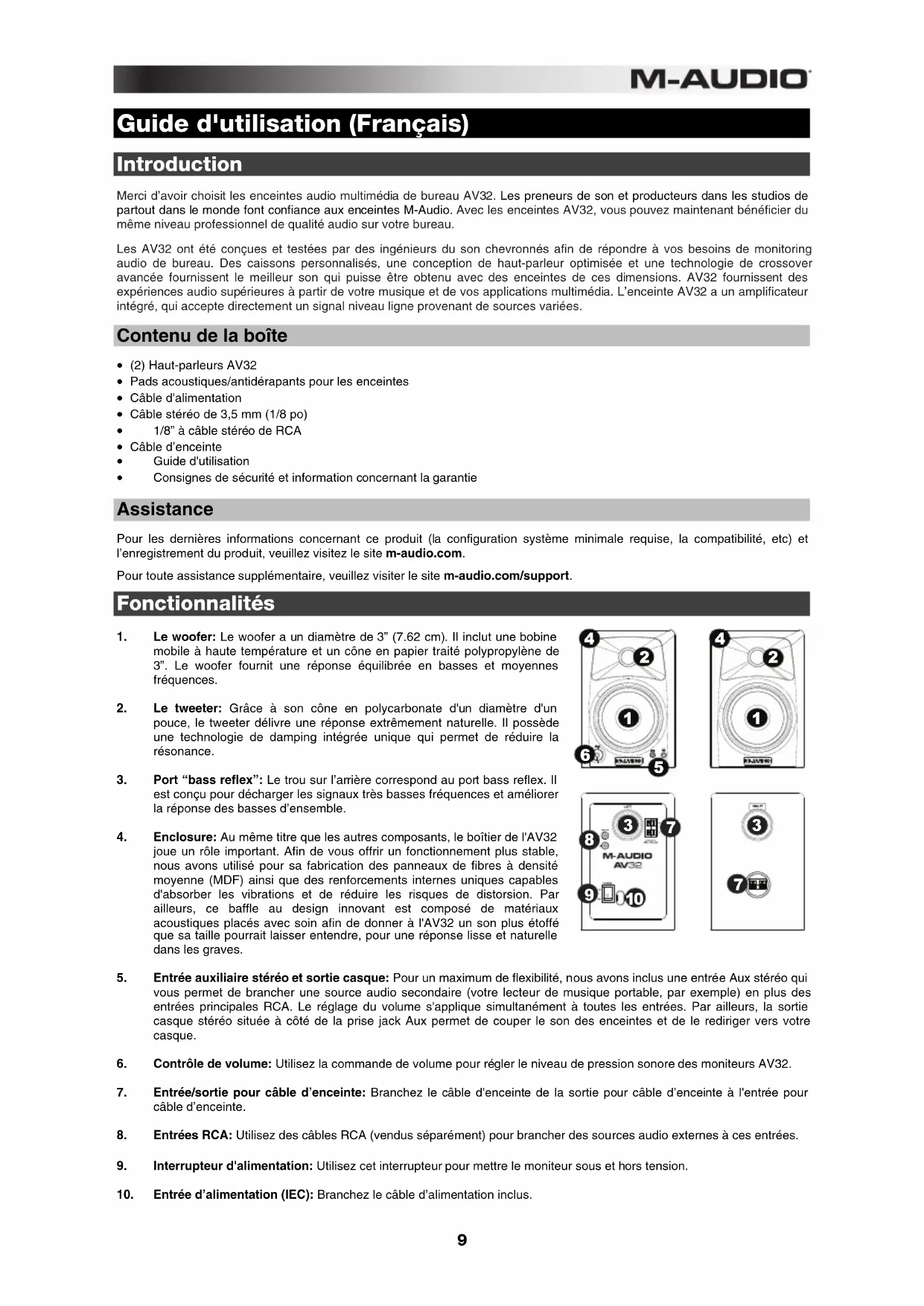

Guide d'utilisation (Français)

Introduction

Merci d'avoir besoin les enceintes audio multimédia de bureau AV32. Les preneurs de son et producteurs dans les studios de partout dans le monde font confiance aux enceintes M-Audio. Avec les enceintes AV32, vous pouvez maintainant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les AV32 ont ete conues et testees par des ingénieurs du son chevronnés afin de repondre a vos besoins de monitoring audio de bureau. Des caissons personalisés, une conception de haut-parleur optimise et une technologie de crossover avancée fournissant le meilleur son qui puisse etre obtenu avec des enceintes de ces dimensions. AV32 fournissant des expériences audio supérieures a partir de suaive musique et de vos applications multimédia. L'enceinte AV32 a un amplificateur integre, qui accepte directement un signal niveau ligne provenant de sources variees.

Contenu de la boîte

(2) Haut-parleurs AV32
- Pads acoustiques/antidérapants pour les enceintes
Cable d'alimentation
Cable stereo de 3,5 mm (1/8 po)
1/8" à cable stéreo de RCA
Cable d'enceinte
Guide d'utilisation
- Consignes de sécurité et information concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site m-audio.com.

Pour toute assistance supplémentaire, veillez visiter le site m-audio.com/support.

Fonctionnalités

1. Le woofer: Le woofer a un diamètre de 3" (7.62 cm). Il inclut une bobine mobile à haute température et un cône en papier traité polypropylene de 3". Le woofer fournit une ↔ponse équilibrée en basses et moyennes fréquences.
2. Le tweeter: Grace à son cône en polycarbonate d'un diamètre d'un pouce, le tweeter délivre une réponse extrément naturelle. Il possède une technologie de damping intégrée unique qui permet de réduire la résonance.
3. Port "bass reflex": Le trou sur l'arrière correspond au port bass reflex. Il est donc pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble.
4. Enclosure: Au même titre que les autres composants, le boitier de l'AV32 joue un role important. Afin de vous offrir un fonctionnement plus stable, nous avons utilisé pour sa fabrication des panneaux de fibres à densité moyenne (MDF) ainsi que des renfortements internes uniques capables d'absorber les vibrations et de réduire les risques de distorsion. Par ailleurs, ce baffle au design innovant est composé de matériel aux acoustiques placés avec soin afin de donner à l'AV32 un son plus étoffé que sa taille pourrait laisser entendre, pour une ↔ponse lisse et naturelle dans les graves.

1. Entrée auxiliaire stéreo et sortie casque: Pour un maximum de flexibilité, nous avons inclus une entree Aux stéreo qui vous permet de brancher une source audio secondeaire (voitre lecteur de musique portable, par exemple) en plus des entrées principales RCA. Le réglage du volume s'applique simultanément à toutes les entrées. Par ailleurs, la sortie casque stéreo située à cote de la prise jack Aux permet de couper le son des enceintes et de le rediriger vers votre casque.
2. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs AV32.
3. Entrée/sortie pour cable d'enceinte: Branchez le cable d'enceinte de la sortie pour cable d'enceinte à l'entrée pour cable d'enceinte.
4. Entres RCA: Utilisez des cables RCA (vendus séparation) pour brancher des sources audio externes à ces entrées.
5. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettre le moniteur sous et hors tension.
6. Entrée d'alimentation (IEC): Branchez le cable d'alimentation inclus.

Configuration

La configuration et le positionnement de vos moniteurs AV32 sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les activités performances avec vos moniteurs AV32.

Conseil: Si possible, placez vos moniteurs AV32 sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l'espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants (inclus) pour délier acoustiquement les moniteurs du bureau.

Précautions à prendre

• Connectique: vos moniteurs AV32 sont équipés de nombreuses entrées pour une connexion avec une multitude d'appareils. Les cartes son et autres périhériques disposant de sorties ligne RCA peuvent être branchés sur les entrées RCA situées à l'arrière de l'enceinte gauche. Si vous carte son ou votre lecteur portable possède une sortie 3,5 mm, vous pouvez raccorder l'appareil à l'entrée auxiliaire située sur le panneau avant, à l'aide du cable 3,5 mm / 3,5 mm.
• Fonctionnement correct de l'alimentation: Les AV32 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant. Avant la mise sous tension, veuillez vous assurer que le bouton "on/off/volume" des AV32 est bien complètement tourné dans le sens inverse des aiguilles d'une montre.
• Pads acoustiques/antidérapants: Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommendons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes et sur les supports (si vous utilisez ces supports).
• Connexions du cable de haut-parleur: Utilisez le cable rouge et noir livre avec vos AV32 pour raccorder les enceintes gauche et droite par le biais des bornes à ressort rouges et noires situées à l'arrière de chaque enceinte.
• Connexion à une carte son ou à un autre dispositif de sortie audio: Avant de brancher les enceintes AV32, assurez-vous que l'alimentation provenant du dispositif de sortie a eté éteinte et que le système AV32 l'est également. Vous pouvez connecter les entrees RCA aux sorties correspondantes d'une carte son, d'un lecteur de musique portable, etc. Vous pouvez également brancher un péripérisque audio secondaire sur l'entrée Aux située à l'avant des enceintes AV32 par le biais du cable mini stéreo 3,5 mm.

Placement des moniteurs

Placez vos moniteurs de 1 à 1,5 metre (3 à 5 pieds) l'un de l'autre, et de manière à ce qu'ils forment un triangle équilatéral par rapport à votre tête lorsque vu de dessus. Tournez-les légèrement vers l'intérieur afin que les haut-parleurs soient face à vous.

En général, nous vous recommendons de les placer à au moins 1 metre (environ 3 pieds) du mur le plus proche et des autres surfaces planes.

Conseils:

• Veuillez vous assurer que votre table de travail et les moniteurs sont à la même distance du mur. Cela permet de garantir la symétrie de votre signal stéreo.
  Si possible, installez Your table de travail et les moniteurs dans le premier tiers de la piece. Cela permet d'eviter de produire des reflexions multiples de fréquences de crête.
  Si possible, placez vos moniteurs sur des supports au lieu de les placer directement sur voitre table de travail. Les ondes sonores rebondissent sur les surfaces planes et peuvent degrarer I'equilre des basses fréquences de vos moniteurs. Si vous ne pouze utiliser de supports, essayez de placer les moniteurs sur des coussinets isolants afin que les moniteurs ne reposent pas directement sur la table de travail.
  Utiliser d'autres matieres aux absorbants sonores (tapis, mousse, etc.) afin d'eviter le rebondissement d'ondes sonores dans la piece.

Hauteur des moniteurs

Positionnez les moniteurs afin qu'ils soient paralleles au sol et que vos oreilles soient plein centre entre le haut-parleur d'extrêmes graves et le haut-parleur des aigus.

Orientation des monteurs

Si possible, placez les moniteurs verticalement; éviter de les coucher sur le côte. Le haut-parleur d'extremes graves et le haut-parleur des aigus sont alignés verticalement et fournissant une(Meilleure restitution lorsque les moniteurs sont places verticalement. Les placer horizontally peut creer des reflexions importantes depuis les surfaces proches provoquant un son asymétrique spectralement.

Si vos moniteurs doivent être orientés horizontally pour des considérations d'espace ou de portée, situez-les de façon à ce que les haut-parleurs d'agus soient vers l'intérieur de façon à améliorer le rendu.
