Produkttyp	Aktiver Monitorlautsprecher
Marke	M-Audio
Modell	BX6 Carbon
Abmessungen (B x H x T)	254 x 203 x 305 mm
Gewicht	7,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
RMS-Leistung	100 W (50 W pro Kanal)
Frequenzgang	50 Hz – 22 kHz
Audioeingänge	Symmetrischer XLR und 6,35 mm TRS-Klinke
EQ-Einstellungen	Bass (HF-Shelving) und Höhen (LF-Shelving)
Gehäusematerial	MDF mit schwarzer Vinylbeschichtung
Hauptfunktionen	Integrierte Verstärkung, Lautstärkeregelung, LED-Einschaltanzeige
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Ersatzteile und Reparaturen an den M-Audio-Kundendienst.
Allgemeine Informationen	Bi-verstärkter Studio-Monitorlautsprecher. CE-Zertifizierung.

Häufig gestellte Fragen - BX6 Carbon M-AUDIO

Wie schließe ich den BX6 Carbon Lautsprecher an?

Verwenden Sie eine Audioquelle mit symmetrischem Ausgang (XLR oder TRS-Klinke). Schließen Sie das Kabel an den entsprechenden Eingang auf der Rückseite des Lautsprechers an. Stellen Sie sicher, dass die Lautstärke auf Null steht, bevor Sie einschalten.

Wie stelle ich den Equalizer am BX6 Carbon ein?

Die HF- (Höhen) und LF- (Bass) Einstellungen befinden sich auf der Rückseite. Passen Sie sie je nach Raumakustik an. Beginnen Sie mit 0 dB und verfeinern Sie dann.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie das Netzkabel, die Steckdose und die Sicherung (falls zugänglich). Wenn das Problem weiterhin besteht, wenden Sie sich an den M-Audio-Kundendienst.

Welche minimale Verstärkerleistung wird empfohlen?

Der BX6 Carbon ist ein aktiver Lautsprecher mit integriertem Verstärker (100 W RMS). Es ist kein externer Verstärker erforderlich.

Kann ich den BX6 Carbon als Wohnzimmerlautsprecher verwenden?

Ja, aber er ist für das Studio-Monitoring konzipiert. Seine Wiedergabe ist neutral, ideal für den professionellen Einsatz eher als für den Heimgebrauch.

Wie vermeide ich Hintergrundgeräusche (Brummen)?

Verwenden Sie hochwertige symmetrische Kabel, vermeiden Sie Masse-Schleifen und schließen Sie den Lautsprecher an eine geerdete Steckdose an.

Der Lautsprecher gibt ein Zischen von sich. Ist das normal?

Ein leichtes weißes Rauschen ist bei einem aktiven Modell normal. Wenn es übermäßig ist, überprüfen Sie die Anschlüsse oder reduzieren Sie die Eingangsverstärkung.

Wie reinige ich die Oberfläche des BX6 Carbon?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wie lautet die Garantie für den BX6 Carbon?

Die Standardgarantie beträgt 2 Jahre. Bewahren Sie den Kaufbeleg für etwaige Reklamationen auf.

Wo finde ich Ersatzteile?

Wenden Sie sich an den M-Audio-Kundendienst oder einen autorisierten Händler. Verfügbare Teile umfassen Membranen, Verstärker und Netzteile.

BEDIENUNGSANLEITUNG BX6 Carbon M-AUDIO

Benutzerhandbuch (Deutsch)

Einleitung

Alle BX6 Carbon-Monitor wurden von erfahrenen Audio-Ingenieuren speziell im Hinblick auf die Anforderungen in der Studioumgebung entwickelt und getestet und sind für die unverfälschte Wiedergabe des originalen Klangmaterials ohne zusätzliche Aufbereitung konzipiert. BX6 Carbon benötigen keine externe Leistungsverstärkung, sondern arbeiten direkt mit den Line-Signalen der verschiedensten Audioquellen.

Im Vergleich zu den im digitalen Audiobereich üblichen Nahfeldmonitoren bieten BX6 Carbon eine Reihe von Vorteilen. So sorgen die erstklassige Qualität der Hoch- und Tieftöner sowie die einzigartige, von M-Audio patentierte Crossover-Technologie für einen breiten, ausgeglichenen Frequenzgang im Tiefmitteltonbereich sowie für eine definierte Leistung im Mittel- und Hochtonbereich. Durch die magnetische Abschirmung der Lautsprecher sind Störeinflüsse im Bereich der Desktop-Musikproduktion ausgeschlossen.

Mit den BX6 Carbon bietet M-Audio einen neuen und erschwinglichen Standard für den Nahfeldbereich – sowohl für professionelle Studios als auch für das Heim-Studio.

Lieferumfang

• BX6 Carbon (1)
• Netzkabel
• Benutzerhandbuch
• Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die vollständigen Systemanforderungen, Kompatibilitätsdetails und die Registrierung Ihres Produkts besuchen Sie bitte die M-Audio Website: m-audio.com/bx6carbon.

Für zusätzlichen Produkt-Support besuchen Sie m-audio.com/support.

Funktionen

Rückseite

1. XLR-Eingang: Über den XLR-Eingang können sowohl symmetrische als auch unsymmetrische Audioquellen angeschlossen werden. Das Anschlussdiagramm für die Belegung des XLR-EINGANGS sieht wie folgt aus:

• XLR Pin 1: Masse (Erdung)
- XLR Pin 2: Positiv (+)
- XLR Pin 3: Negativ (−)

1. Klinkeneingang (Stereo): Über den 6,3mm (1/4") Klinkeneingang können sowohl symmetrische als auch unsymmetrische Kabel angeschlossen werden. Für die symmetrische Signalführung ist eine 6,35 mm-(1/4"-) Stereoklinke (3 Leiter) erforderlich. Das Anschlussdiagramm für die Belegung des KLINKENEINGANGS sieht wie folgt aus:

2. Spitze: Positiv (+)

3. Ring: Negativ (−)
   • Schaft: Masse (Erdung)

Für die unsymmetrische Signalführung können sowohl 6,3 mm (1/4") Mono- als auch 6,3 (1/4") mm Stereoklinken verwendet werden. Der negative Pol wird bei Monoklinken automatisch an die Masse gelegt, während bei Stereoklinken die Möglichkeit besteht, den negativen Pol unbelegt zu lassen. Wir empfehlen Ihnen jedoch, in jedem Falle den unbelegten Pol zu erden. Brücken Sie hierzu Ring und Schaft der Stereoklinke. Die Signale des KLINKENEINGANGS werden über einen symmetrischen Eingangsverstärker mit den Signalen des XLR-EINGANGS summiert, d.h. beide Eingänge können gleichzeitig genutzt werden. Die angegebenen Eingangsdaten beziehen sich auf beide Eingänge.

1. Bassreflexöffnung: Diese Öffnung unterstützt die Reproduktion von besonders tiefen Frequenzen, indem Frequenzen unterhalb von 60 Hz ausgegeben werden. Gleichzeitig dient sie als Kühlvorrichtung, um ein Überhitzen zu vermeiden. Diese Öffnung sollte nicht blockiert werden.
2. Akustischen abstand schalter: Sollten Ihre BX6-Monitore idealerweise mindestens einen Fuß von der nächsten Wand, Decke oder jeder anderen großen, ebene Fläche entfernt sein. Dies ist in Ihrem Studio vielleicht aus Platzgründen praktisch nicht durchführbar. Aus diesem Grund verfügen BX6-Monitore über einen Akustischen abstand schalter. Dieser Schalter kompensiert die Platzierung in der Nähe von Wänden.

Tipp: Achten Sie darauf, einen Abstand von mindestens 3" zwischen der Rückseite des Lautsprechers und der Wand zu lassen, damit das nach hinten abstrahlende Rohr "atmen" kann. Das Platzieren der Lautsprecher näher als 3" kann sich nachteilig auf die Basswiedergabe auswirken.

1. Lautstärkeregler: Über diesen Lautstärkeregler kann der Schallpegel des abgestrahlten Signals eingestellt werden.
2. Netzschalter: dieser Schalter aktiviert bzw. deaktiviert den Monitor.
3. Netzanschluss: Für abnehmbare 3-polige Kältenetzstecker.
4. Sicherungshalter: Von außen zugängliche Netzsicherung.
5. Spannungsumschalter: Über diesen Schalter können Sie Versorgungsspannung (115V AC und 230V AC) einstellen. Beachten Sie bitte, dass die Versorgungsspannung je nach Land variieren kann. In den USA sind 115V (AC) gängig, während in Großbritannien und in den meisten Ländern Resteuropas mit 230V (AC) gearbeitet wird.

Vorderseite

An der Vorderseite der BX6 Carbon befindet sich eine Betriebsanzeige (Power-LED), an der Sie ablesen, ob die Monitore ein- oder ausgeschaltet sind.

1. Betriebsanzeige (Power-LED)
2. Hochtöner (Tweeter)
3. Tieftöner (Woofer)

Bevor Sie die BX6 Carbon installieren, lesen Sie sich bitte die folgenden Ausführungen aufmerksam durch, denn sie enthalten wichtige Hinweise zur optimalen Ausnutzung der Monitorleistung.

Sicherheitshinweise

• Handling: Greifen Sie beim Herausnehmen der Monitore nicht in die Lautsprecherhörner. Die BX6 Carbon sitzen relativ fest in der Verpackung, sodass Sie hier besonders vorsichtig vorgehen sollten. Halten Sie die Monitore mit beiden Händen an den Seiten fest und ziehen Sie sie nach oben aus dem Karton. Achten Sie darauf, dass Sie die Hörner auch nach dem Auspacken nicht berühren.
• Betrieb: Die BX6 Carbon verfügen über eine eingebaute Hochleistungsendstufe und müssen demzufolge an das Versorgungsnetz angeschlossen werden. Nutzen Sie hierzu das mitgelieferte Netzkabel. Vergewissern Sie sich, dass die richtige Versorgungsspannung am Spannungsumschalter (Monitorrückseite) eingestellt ist, bevor Sie die BX6 Carbon an das Versorgungsnetz anschließen (siehe den vorstehenden Abschnitt).
  ACHTUNG! Ist die Versorgungsspannung falsch eingestellt, besteht die Gefahr, dass u.a. die von der Garantie ausgeschlossenen Bauteile beschädigt werden.
• Anschluss: Für den Anschluss Ihrer Audioquelle (Vorverstärker, Computer, Spielkonsole) können Sie den XLR-Eingang (symmetrisch) bzw. den Klinkeneingang (Mono oder Stereo) der BX6 Carbon nutzen. Verwenden Sie nur qualitativ hochwertige Stereo- bzw. Monokabel für den Anschluss der Audioquellen. Schalten Sie die BX6 Carbon aus und drehen Sie die Lautstärkeregler bis auf Null herunter, bevor Sie die Audioquellen anschließen.

Konfiguration

Konfiguration und Positionierung der BX6 Carbon-Monitore auf Lautsprecherstativen oder Ihrer Arbeitsfläche können die Leistung der Lautsprecher beeinflussen. Folgende Tipps können dabei behilflich sein, die beste Leistung aus Ihren BX6 Carbon-Monitoren herauszuholen.

Tipp: Wenn möglich, montieren Sie Ihre BX6 Carbon-Monitore auf Stative und stellen Sie sie nicht auf den Tisch. Tische u.Ä. schwingen bei tiefen Frequenzen mit und können so die Basswiedergabe der Lautsprecher beeinträchtigen. Falls Sie die Lautsprecher aus Platzmangel nicht auf Stativen betreiben können und Sie eine zu basslastige Wiedergabe wahrnehmen, stellen Sie die Monitore auf spezielle Isolationsplatten um sie von der Tischplatte zu trennen.

XLR-Anschluss (symmetrisch)

Vergewissern Sie sich, dass der Monitore ausgeschaltet und der Lautstärkeregler heruntergedreht sind. Schließen Sie den XLR-Stecker des Verbindungskabels an die XLR-Eingangsbuchse (siehe das folgende Diagramm).

Klinkenanschluss (wahlweise symmetrisch bzw. unsymmetrisch)

Vergewissern Sie sich, dass der Monitore ausgeschaltet und der Lautstärkeregler heruntergedreht sind. Schließen Sie den Stecker des Stereo- oder Monokabels an den Klinkeneingang der BX6 an (siehe das folgende Diagramm).

Anschluss von Vorverstärker oder Computer

Stellen Sie sicher, dass die anzuschließenden Geräte ausgeschalten sind. Schließen Sie Geräte über ein XLR-Kabel (Stereo) bzw. ein Klinkenkabel (Mono- oder Stereo) an die Monitore an.

Aufstellung der Monitore

Die Aufstellung der Monitore ist für die Wahrnehmung und Beurteilung der Soundqualität entscheidend. Voraussetzung für die optimale Ausnutzung des Klangpotentials der BX6 Carbon sind eine geeignete Hörumgebung und eine korrekte Aufstellung der Monitore. Die folgenden Erläuterungen sollen Ihnen die Aufstellung der Monitore erleichtern.

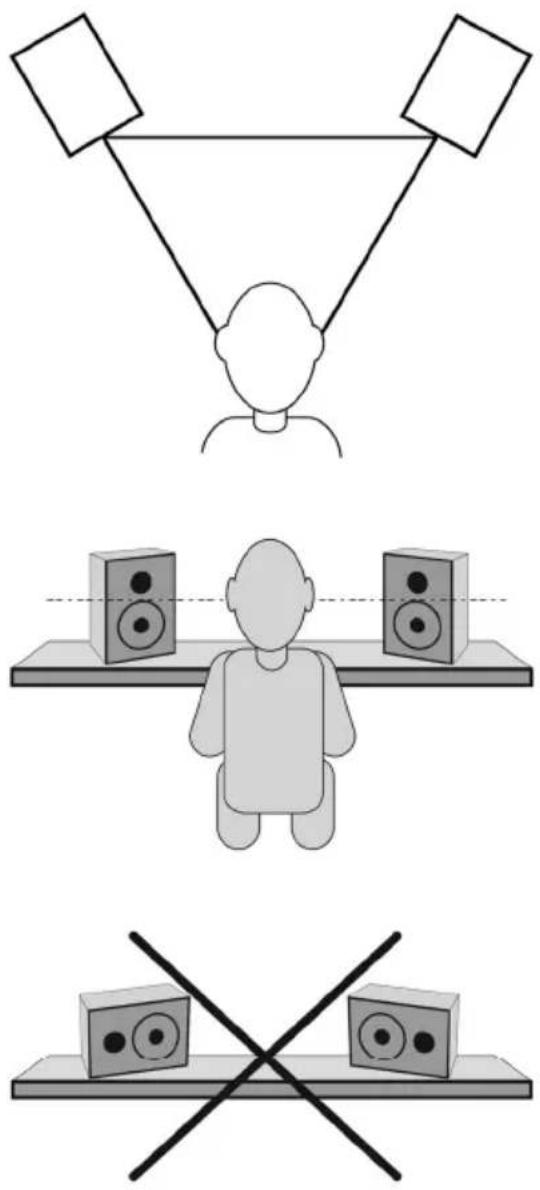

1. Platzieren Sie die BX6 Carbon so, dass die Entfernung zwischen den Boxen und die Entfernung der Boxen zum Hörer in etwa ein gleichseitiges Dreieck bildet siehe das folgende Diagramm).
2. Die Tieftöner sollten sich hierbei in Ohrenhöhe befinden (normale Hörumgebung; siehe das folgende Diagramm).
3. Stellen Sie die Monitore vertikal auf, und zwar so, dass sich der Tieftöner unter dem Hochtöner befindet. Eine horizontale Aufstellung wird nicht empfohlen.

Hinweis: Achten Sie darauf, dass sich KEINE Gegenstände zwischen oder vor den Boxen befinden. Entfernen Sie Gegenstände aus schallreflektierendem Material (z. B. Glas, Spiegel oder Metall) aus der Monitorumgebung. GEGENSTÄNDE AUS SCHALLREFLEKTIERENDEM MATERIAL SIND GENERELL AUSSERHALB DES SCHALLWEGS ZU POSITIONIEREN.
