MANUALE UTENTE BX4 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

BX4 BT altoparlanti (coppia stereo)

Piedini in schiuma

Cavo audio da RCA-a-3,5 mm (1/8")

Cavo di collegamento da 3,5 mm (1/8")

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Registrazione del prodotto e assistenza

Per scaricare il software in dotazione, procedere come indicato qui di seguito:

1. Recarsi alla pagina m-audio.com/softwaredownload.
2. Seguire le istruzioni su schermo per registrare il prodotto.
3. In seguito alla registrazione, qualsiasi software scaricabile, codici prodotto e offerte promozionali compariranno nel proprio account.

Nota bene: si raccomanda una connessione a Internet ad alta velocità. Qualora si necessiti di assistenza, non restituire il prodotto al rivenditore. Rivolgersi al team di assistenza tecnica visitando la pagina m-audio.com/support.

Configurazione

La configurazione e il posizionamento dei monitor BX4 BT su supporti per altoparlanti o sulla stazione di lavoro desktop possono influire sulle prestazioni degli altoparlanti. Avvalersi dei seguenti suggerimenti per ottenere le migliori prestazioni dei monitor BX4 BT.

Suggerimento: Se possibile, collocare i monitor BX4 BT su appositi supporti invece che su banco. I banchi tendono a risuonare alle basse frequenze e possono influire negativamente sulla risposta ai bassi dei monitor. Se non è possibile adottare appositi supporti per altoparlanti per motivi di spazio e si nota un accumulo nei bassi, provare a collocare i monitor un pad isolante per disaccoppiare acusticamente i monitor dal banco.

Precauzioni

• Alimentazione corretta: Poiché il BX4 BT contiene amplificatori, deve essere collegato a una presa elettrica. Prima di collegare l'alimentazione, assicurarsi che la manopola Vol/Power sia posizionata su off.
• Modalità Standby: BX4 BT dispone di una modalità Standby per risparmiare l'energia utilizzata quando è acceso ma non viene utilizzato per 25 minuti. Per uscire dalla modalità Standby, è sufficiente iniziare a riprodurre l'audio a qualsiasi livello per 3-5 secondi e BX4 BT riprenderà a funzionare normalmente.
• Piedini in schiuma: per ottimizzare la stabilità, raccomandiamo l'uso dei piedini in schiuma in dotazione sulla parte inferiore dei monitor BX4 BT.
• Collegamento alla scheda audio di un computer o ad un altro dispositivo di uscita audio: gli altoparlanti BX4 BT presentano tutta una serie di ingressi da utilizzarsi con una moltitudine di dispositivi. Prima di collegare l'impianto BX4 BT, assicurarsi che l'alimentazione proveniente dal computer o da altri dispositivi di uscita sia stato spenta e che gli altoparlanti BX4 BT siano a loro volta spenti. Collegare i jack d'ingresso RCA o 1/4" (6,35 mm) ai corrispondenti connettori di uscita di una scheda audio di un computer, di un lettore musicale portatile, ecc. È inoltre possibile utilizzare il cavo TRS stereo aux da 1/8" (3,5 mm) in dotazione per collegare un dispositivo audio secondario all'ingresso Aux situato sulla parte anteriore del BX4 BT o collegarsi tramite Bluetooth®.

Disposizione delle casse

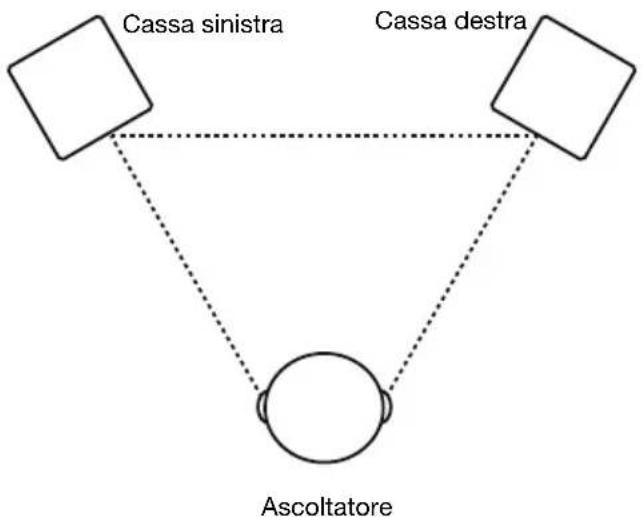

La disposizione delle casse ha un notevole impatto sulle loro prestazioni nel vostro studio. Nonostante le casse nearfield (a campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altre parole, assicuratevi che ogni cassa sia equidistante dalla vostra testa e dall'altra cassa. Una volta posizionate, ruotare leggermente le casse in modo che i driver siano puntati verso l'ascoltatore.

Osservate lo schema a destra. La distanza della testa dell'ascoltatore da ciascuna cassa equivale alla distanza che intercorre tra la cassa destra e quella sinistra. Si nota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all'ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), si suggerisce di rispettarla il più possibile.

Le casse e l'ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo avente lati di lunghezza equivalente.

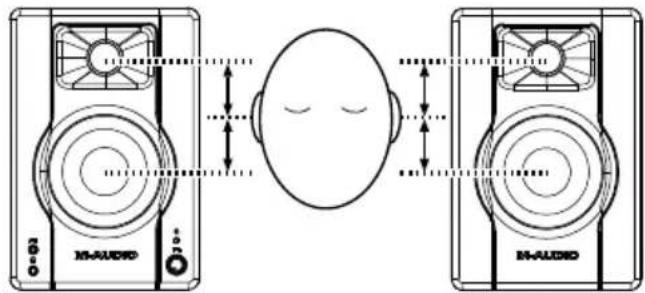

Altezza casse

L'altezza ideale delle casse dell'BX4 BT è tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeter si trova all'altezza dell'orecchio.

Lo schema a destra mostra il posizionamento ideale in altezza delle casse rispetto all'ascoltatore. Va notato che le orecchie dell'ascoltatore si trovano direttamente tra il woofer e il tweeter.

Punto centrale tweeter/woofer

M-AUDIO M-AUDIO

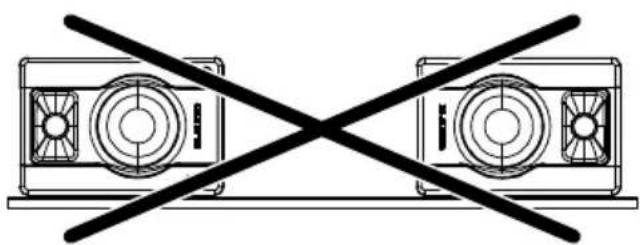

Orientamento degli altoparlanti

Se possibile, collocare i monitor BX4 BT in posizione eretta, evitandone il posizionamento orizzontale. Il woofer e il tweeter BX4 BT sono allineati verticalmente e offrono prestazioni ottimali se collocati in verticale. Posizionandoli in orizzontale si potrebbero creare forti riflessioni dalle superfici vicine e il suono risulterà spettralmente non bilanciato.

Se i monitor BX4 BT devono essere orientati in modo orizzontale per motivi di spazio o di linea di vista, collocarli in modo che il tweeter si trovino verso l'interno", per migliorare l'imaging.

Schema dei collegamento

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

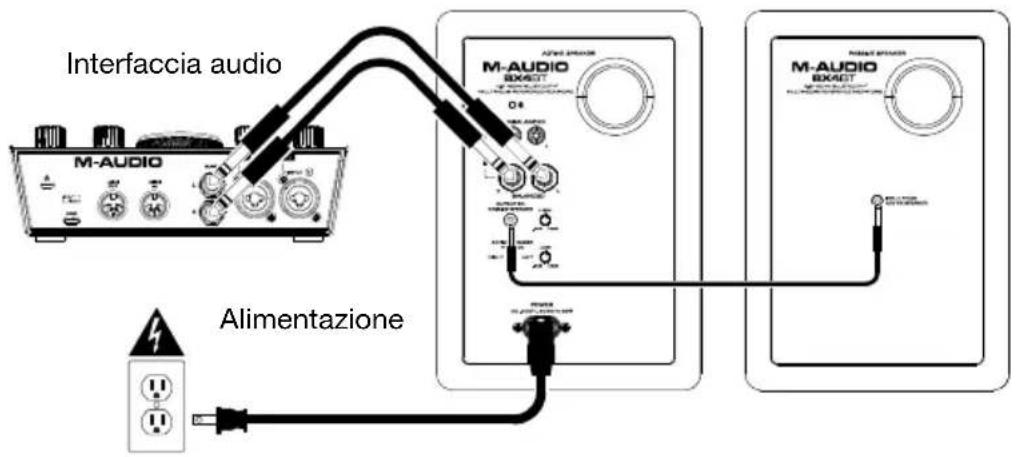

Esempio 1 - Collegamento a un'interfaccia audio

Interfaccia audio M-AUDIO Alimentazione

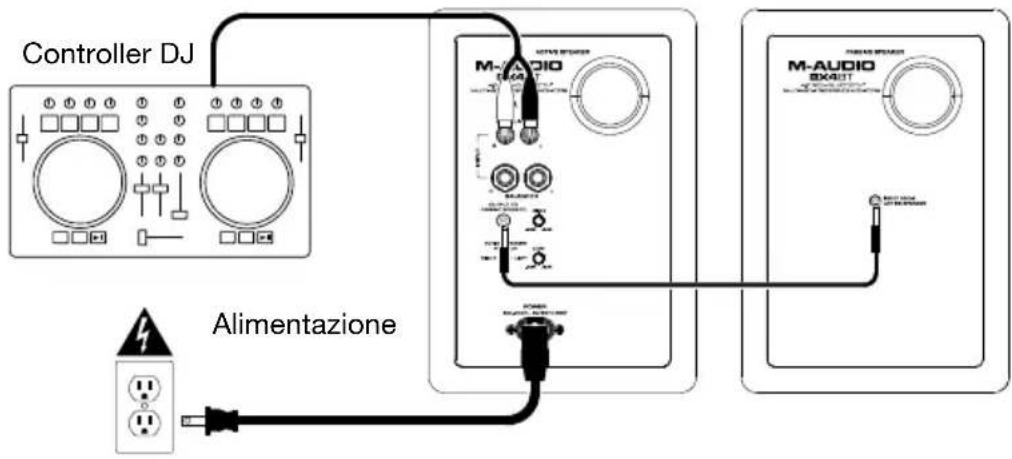

Esempio 2 – Collegamento a un controller DJ


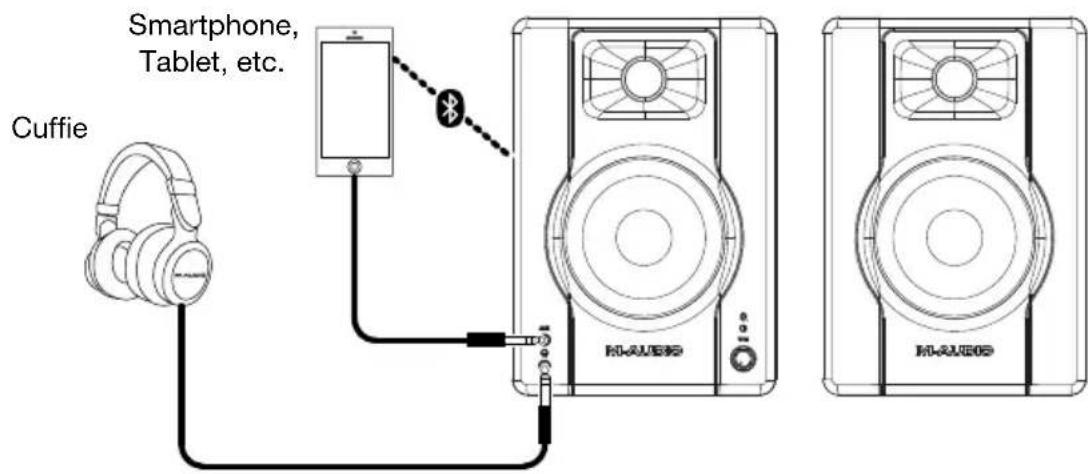

Esempio 3 - Collegamento a un lettore multimediale ausiliario

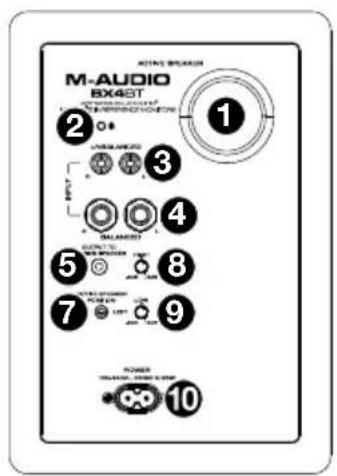

1. Porta posteriore: La porta posteriore incrementa i bassi generati dal woofer, aumentando le frequenze basse. Assicurarsi che queste porte non siano ostruite, in quanto ciò influirebbe negativamente sulla risposta dei bassi.
2. Tasto Bluetooth: premere questo tasto per scollegare un dispositivo Bluetooth collegato ed entrare in modalità di collegamento. Per maggiori informazioni, si veda Collegamento di un dispositivo Bluetooth.
3. Ingressi RCA: Servirsi il cavo audio in dotazione o cavi stereo RCA (venduti separatamente) per collegare sorgenti sonore esterne a questi ingressi.
4. Ingressi da 6,35 mm (1/4"): Servirsi di cavi da 6,35 mm (1/4") (venduti separatamente) per collegare una sorgente sonora esterna a questi ingressi.
5. Uscita da 3,5 mm (1/8") TS all'altoparlante di passivo: Questo è il collegamento audio alla cassa passivo. Servirsi del 6,35 mm (1/4") collegamento cavo da in dotazione per collegare la cassa attivo a quella passivo.
6. Ingresso da 3,5 mm (1/8") TS dell'altoparlante attivo: Servirsi del cavo da 6,35 mm (1/4") in dotazione per collegare l'altoparlante passivo a quello attivo.
7. Posizione altoparlante attivo: regolare questa impostazione per stabilire la posizione per l'altoparlante attivo nel campo stereo. Ciò consente di scegliere di avere l'altoparlante attivo a sinistra o a destra a seconda delle proprie preferenze o della posizione dei propri collegamenti.
8. High EQ: Girare questa manopola per incrementare o tagliare l'equalizzazione delle alte frequenze degli altoparlanti.
9. Low EQ: Girare questa manopola per incrementare o tagliare l'equalizzazione delle basse frequenze degli altoparlanti.
10. Connettore di alimentazione: Inserire a questo livello cavo in dotazione.

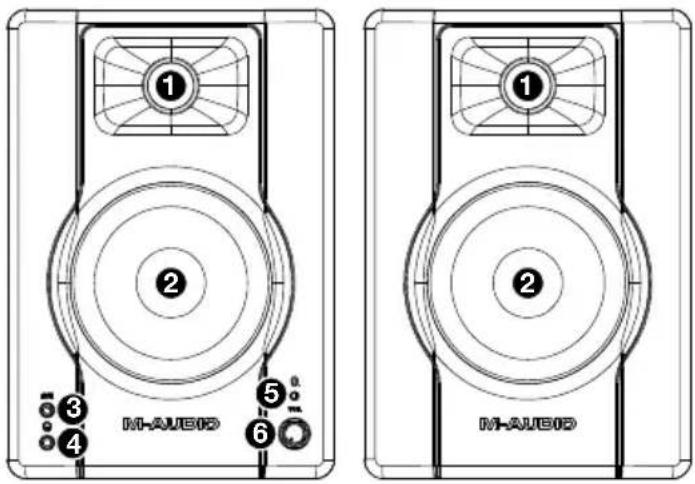

1. Tweeter: Serve per l'uscita delle frequenze alte.

2. Woofer: Serve per l'uscita delle frequenze basse.

3. Ingresso di TRS Aux da 1/8" (3,5 mm): questo ingresso stereo TRS da 1/8 (3,5 mm) può essere utilizzato per collegare un lettore CD, un lettore MP3 o altre fonti audio.

4. Cuffie: Collegare cuffie da 3,5 mm (1/8") a questa uscita per ascoltare il mix attraverso di esse. Va notato che quando le cuffie sono collegate all'BX4 BT non si udrà alcun suono provenire dalle casse fino a quando le cuffie non vengano scollegate.

1. LED Power/Bluetooth: questo LED si illumina quando gli altoparlanti sono accesi. Durante il collegamento a un dispositivo Bluetooth il LED lampeggia di blu e quando il collegamento è stabile, si illumina di blu.

2. Vol / Alimentazione: Questa manopola serve ad accendere le casse e a regolarne il volume. Per accendere l'apparecchio, girare la manopola. Quando gli altoparlanti si accendono, si sente uno scatto. Si accenderà un LED sull'altoparlante. Per lo spegnimento, abbassare del tutto il volume: il LED si spegnerà a indicare che le casse sono spente.

Collegamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.

2. Accendere il BX4 BT e premere il tasto Bluetooth per entrare in modalità di collegamento per cercare dispositivi Bluetooth. Si saprà di essere in modalità di collegamento quando il LED Power/Bluetooth lampeggia di blu.

Nota bene: se in precedenza è stato collegato un dispositivo, l'BX4 BT si ricollegherà automaticamente.

1. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare BX4 BT e collegarlo. Se il dispositivo Bluetooth richiede un codice, digitare 0000.

2. Il LED Power/Bluetooth sarà di colore blu fisso quando un dispositivo è collegato al BX4 BT.

Per scollegare un dispositivo Bluetooth collegato ed entrare in modalità di collegamento, premere il tasto Bluetooth. Per collegarlo ad un altro dispositivo, ripetere il terzo passaggio.
