MODE D'EMPLOI SURS51U SONY

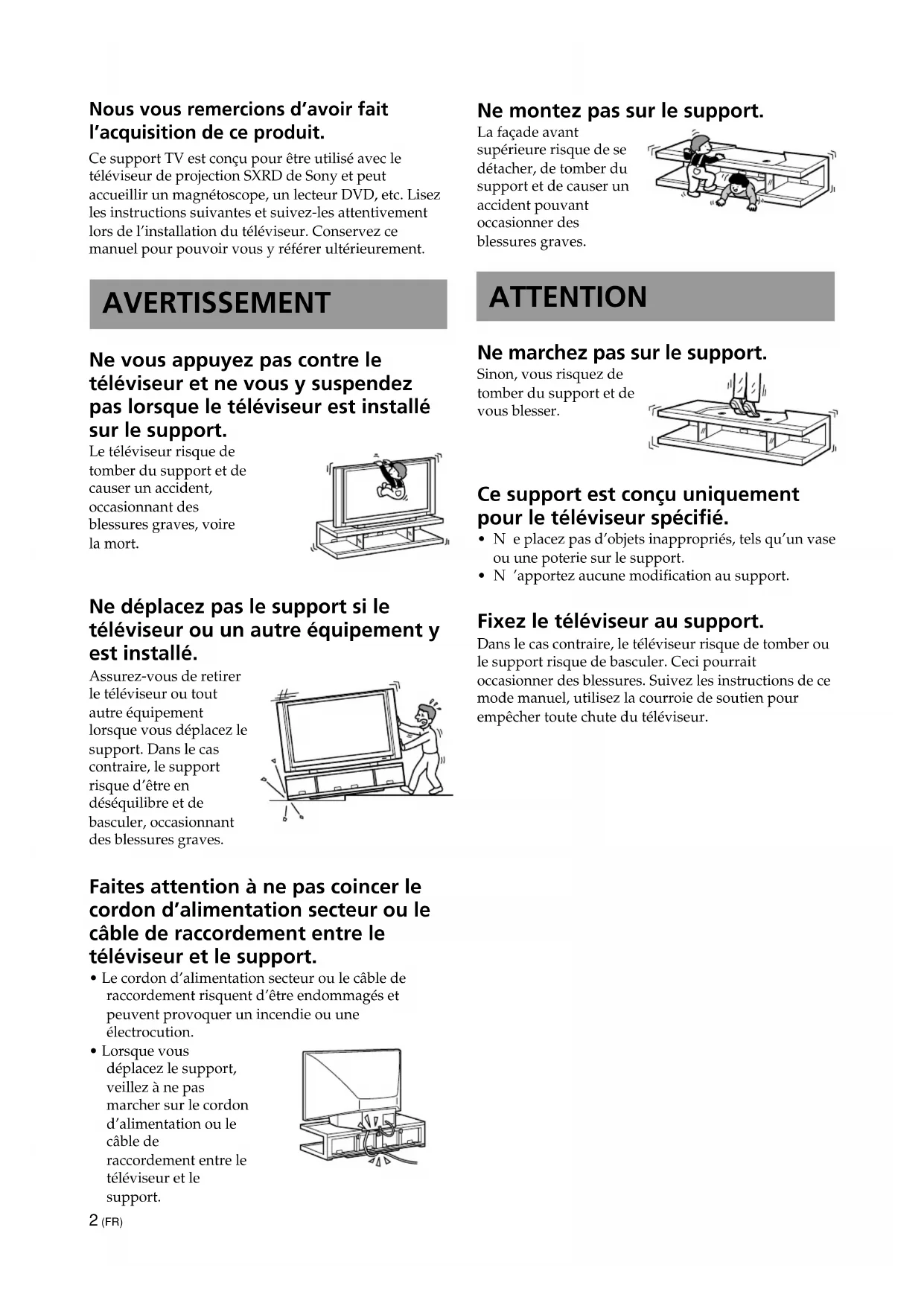

/8 inches)2 (FR) Nous vous remercions d’avoir fait l’acquisition de ce produit. Ce support TV est conçu pour être utilisé avec le téléviseur de projection SXRD de Sony et peut accueillir un magnétoscope, un lecteur DVD, etc. Lisez les instructions suivantes et suivez-les attentivement lors de l’installation du téléviseur. Conservez ce manuel pour pouvoir vous y référer ultérieurement. AVERTISSEMENT Ne vous appuyez pas contre le téléviseur et ne vous y suspendez pas lorsque le téléviseur est installé sur le support. Le téléviseur risque de tomber du support et de causer un accident, occasionnant des blessures graves, voire la mort. Ne déplacez pas le support si le téléviseur ou un autre équipement y est installé. Assurez-vous de retirer le téléviseur ou tout autre équipement lorsque vous déplacez le support. Dans le cas contraire, le support risque d’être en déséquilibre et de basculer, occasionnant des blessures graves. Faites attention à ne pas coincer le cordon d’alimentation secteur ou le câble de raccordement entre le téléviseur et le support.

• Le cordon d’alimentation secteur ou le câble de raccordement risquent d’être endommagés et peuvent provoquer un incendie ou une électrocution.

• Lorsque vous déplacez le support, veillez à ne pas marcher sur le cordon d’alimentation ou le câble de raccordement entre le téléviseur et le support. Ne montez pas sur le support. La façade avant supérieure risque de se détacher, de tomber du support et de causer un accident pouvant occasionner des blessures graves. ATTENTION Ne marchez pas sur le support. Sinon, vous risquez de tomber du support et de vous blesser. Ce support est conçu uniquement pour le téléviseur spécifié.

• Ne placez pas d’objets inappropriés, tels qu’un vase ou une poterie sur le support.

• N’apportez aucune modification au support. Fixez le téléviseur au support. Dans le cas contraire, le téléviseur risque de tomber ou le support risque de basculer. Ceci pourrait occasionner des blessures. Suivez les instructions de ce mode manuel, utilisez la courroie de soutien pour empêcher toute chute du téléviseur.Français

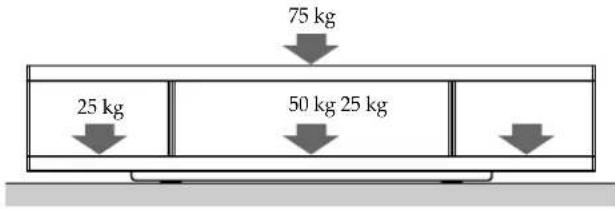

3 (FR) Remarque sur la capacité de charge Ne placez aucun équipement dépassant le poids maximum spécifié sur le support, comme indiqué dans l’illustration ci-dessous. Sinon, il risque de tomber ou de se briser. Remarques à propos de l’installation

• Faites attention à ne pas vous coincer la main ou les doigts entre le téléviseur et le support.

• Veillez à ne pas vous coincer les doigts lorsque vous fixez la façade avant supérieure après avoir placé le téléviseur sur le support.

• Pour éviter que le support ne se déforme, observez les remarques ci-dessous: – Installez le support sur une surface plane et solide. – Si vous installez le support sur une surface molle, telle qu’un tapis, placez une planche sous le support. –N’installez pas le support dans un endroit soumis aux rayons directs du soleil ou à proximité d’une source de chaleur. –N’installez pas le support dans un endroit chaud et humide ou à l’extérieur.

• Pour déplacer le support, au moins quatre personnes sont nécessaires. Ne déplacez le support qu’après avoir retiré le téléviseur. Dans le cas contraire, le téléviseur risque de tomber du support et d’occasionner des blessures graves. Ne tenez pas le support par la façade avant supérieure, car elle risque de se détacher du support et d’occasionner des blessures graves. Remarques à propos de l’utilisation

• Ne placez pas d’objets dégageant de la chaleur sur le support. Si tel est le cas, le support risque de changer de couleur ou de se déformer.

• Pour garder le support propre, nettoyez-le doucement de temps en temps avec un chiffon doux et sec. Vous pouvez éliminer les taches tenaces à l’aide d’un chiffon légèrement imprégné de détergent dilué et d’un chiffon doux et sec. N’utilisez aucun type de produit chimique, tel qu’un diluant ou de l’essence, car vous risqueriez d’endommager la finition du support.

• Lorsque vous placez la façade avant supérieure sur le sol après l’avoir retirée du support, recouvrez au préalable le sol d’un tissu, etc., pour éviter d’endommager le sol. Lors du déplacement du support TV

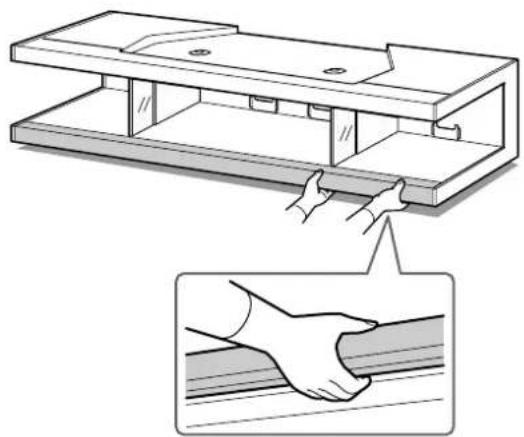

• Quand vous déplacez le support, saisissez-le par le dessous de la façade avant. Si vous tentez de déplacer de force le support TV, le support risque de basculer et de provoquer des blessures.

• Lorsque vous déplacez le support sur une surface non plane, desserrez la sangle de fixation et désinstallez le téléviseur du support.

• Evitez de vous pincer les mains ou les pieds sous le panneau inférieur.

• Ne tenez pas le support par la façade avant supérieure, car elle risque de se détacher du support et d’occasionner des blessures graves. 75 kg25 kg50 kg 25 kg4 (FR) Vérification des pièces Nom Quantité Support TV

Façade avant supérieure

Façade avant inférieure

Vis (pour Façade avant supérieure)

Vis (pour Protection)

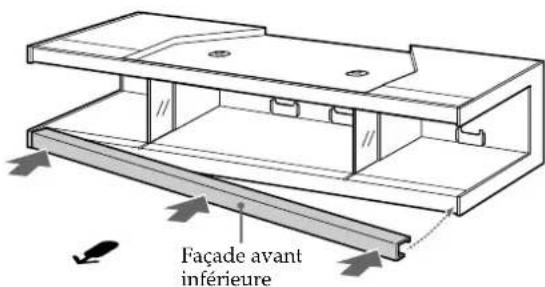

Façade avantinférieure 2 Fixez un côté de la façade avant inférieure, puis faites-la glisser comme indiqué dans le schéma. ATTENTION Veillez à ne pas vous pincer les doigts lorsque vous fixez la façade avant inférieure. Remarques

• Veillez à fixer la façade avant inférieure après avoir installé le verre à vitres.

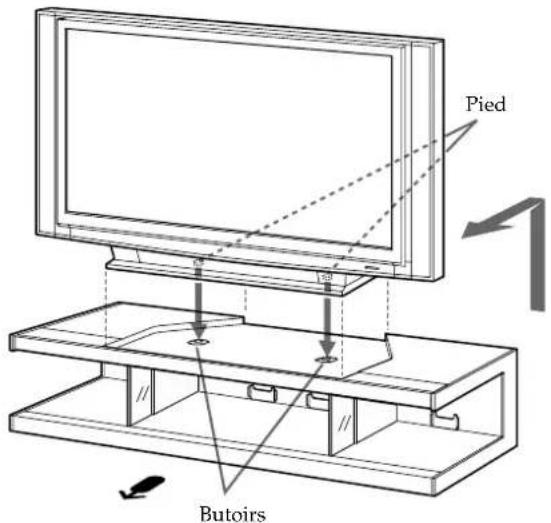

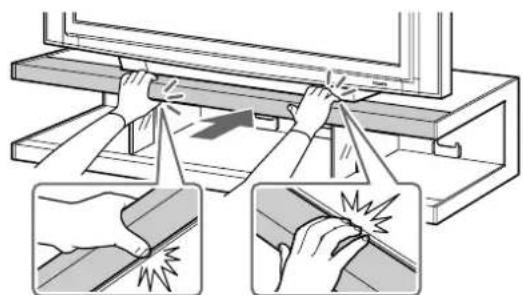

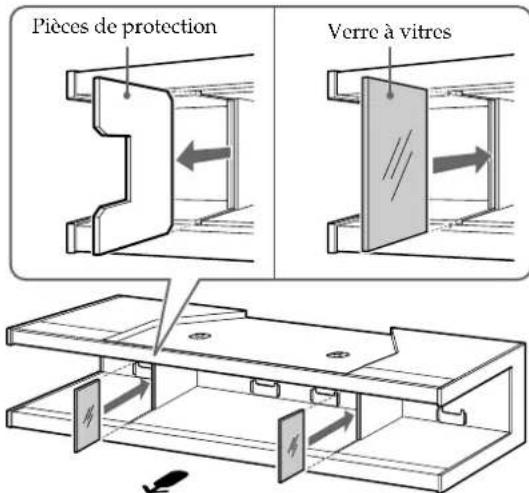

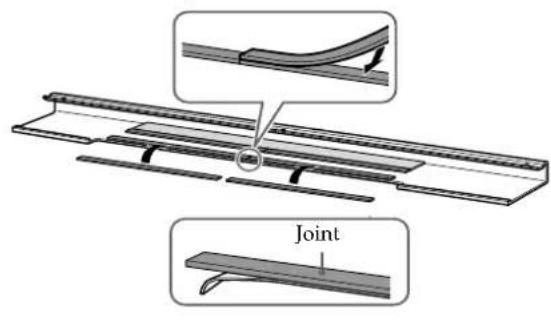

• Insérez la façade avant inférieure jusqu’au déclic indiquant qu’elle est en place. Installation d’un téléviseur La flèche indique la face avant. 1 Retirez les deux pièces de protection du support TV, puis replacez les deux verres à vitres. Verre à vitresPièces de protection5 (FR) 5 Fixez la façade avant supérieure. Pour le modèle 60” uniquement Fixez les deux joints sur le côté intérieur de la façade avant supérieure. ATTENTION Veillez à ne pas vous pincer les doigts lorsque vous fixez la façade avant supérieure. Remarque Insérez la façade avant supérieure jusqu’au déclic indiquant qu’elle est en place. Pied Butoirs 4 Placez le téléviseur. En alignant les coins avant du socle du téléviseur sur les côtés intérieurs du support, placez le téléviseur en posant les pieds de la base du téléviseur dans les butoirs. Remarques

• Veillez à ce que le téléviseur soit porté par trois personnes au moins.

• Maintenez le téléviseur de la manière indiquée dans le mode d’emploi du téléviseur.

• Evitez de placer le téléviseur sur les parties latérales verticales du panneau supérieur du support ou de soumettre le support à des chocs importants.

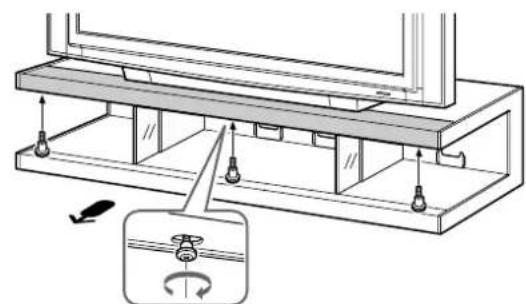

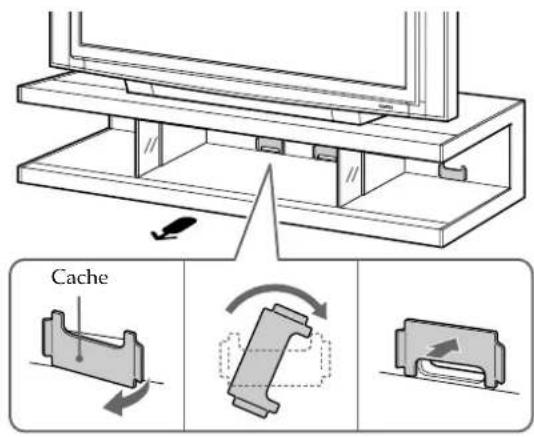

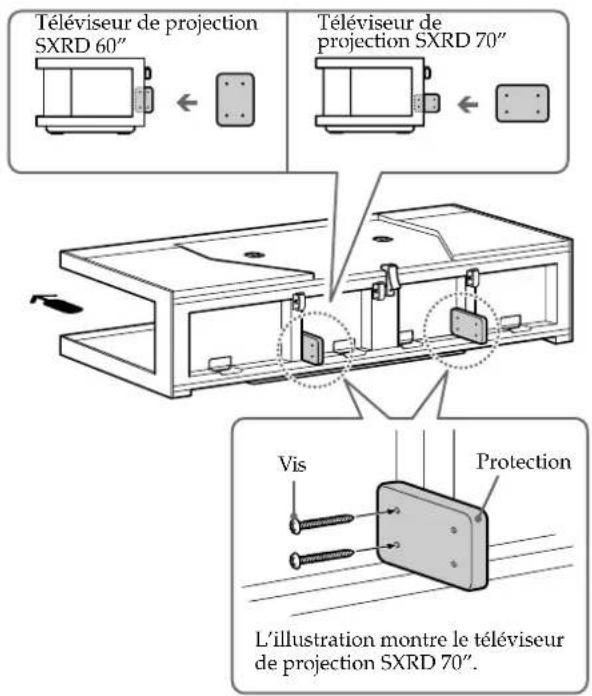

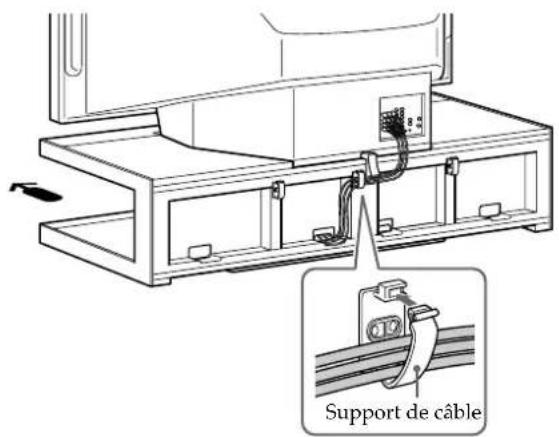

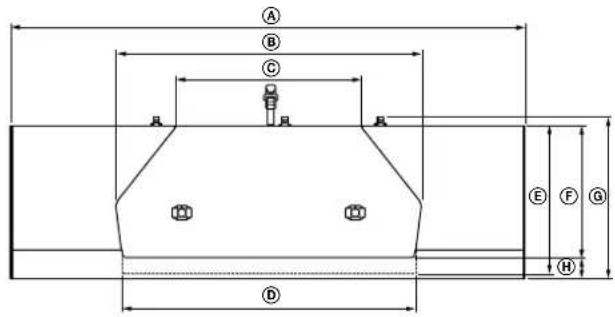

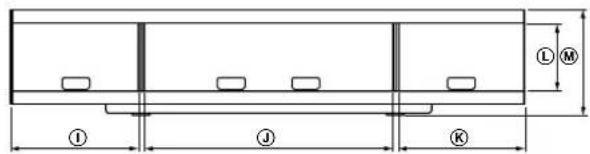

• Assurez-vous que les pieds de la base du téléviseur soient bien posés dans les butoirs. 6 Fixez la façade avant supérieure à l’aide de trois vis. Remarque Fixez d’abord les vis au centre. Joint (Suite) 3 Fixez les deux protections à l’aide des quatre vis (fournies). Protection Vis Téléviseur deprojection SXRD 70”Téléviseur de projectionSXRD 60”L’illustration montre le téléviseurde projection SXRD 70”.6 (FR) Raccordez les câbles 1 Lorsque vous acheminez les câbles à travers l’orifice pour câbles du support, détachez les caches, faites-les pivoter et replacez-les dans leur position antérieure. 2 Faites cheminer les câbles de raccordement comme illustré ci-dessous. Cable holder Cache Support de câble Sangle de fixation 7 Fixez le téléviseur.7 (FR) Spécifications Dimensions : A 1 890 (74

/8) Poids : kg 66 (145 li. 8 on.) La conception et les spécifications sont sujettes à modifications sans préavis. 602 mm (23

/4 pouces) Téléviseur de projection SXRD 70” Téléviseur de projection SXRD 60” 642 mm (25
