MANUALE UTENTE SURS51U SONY

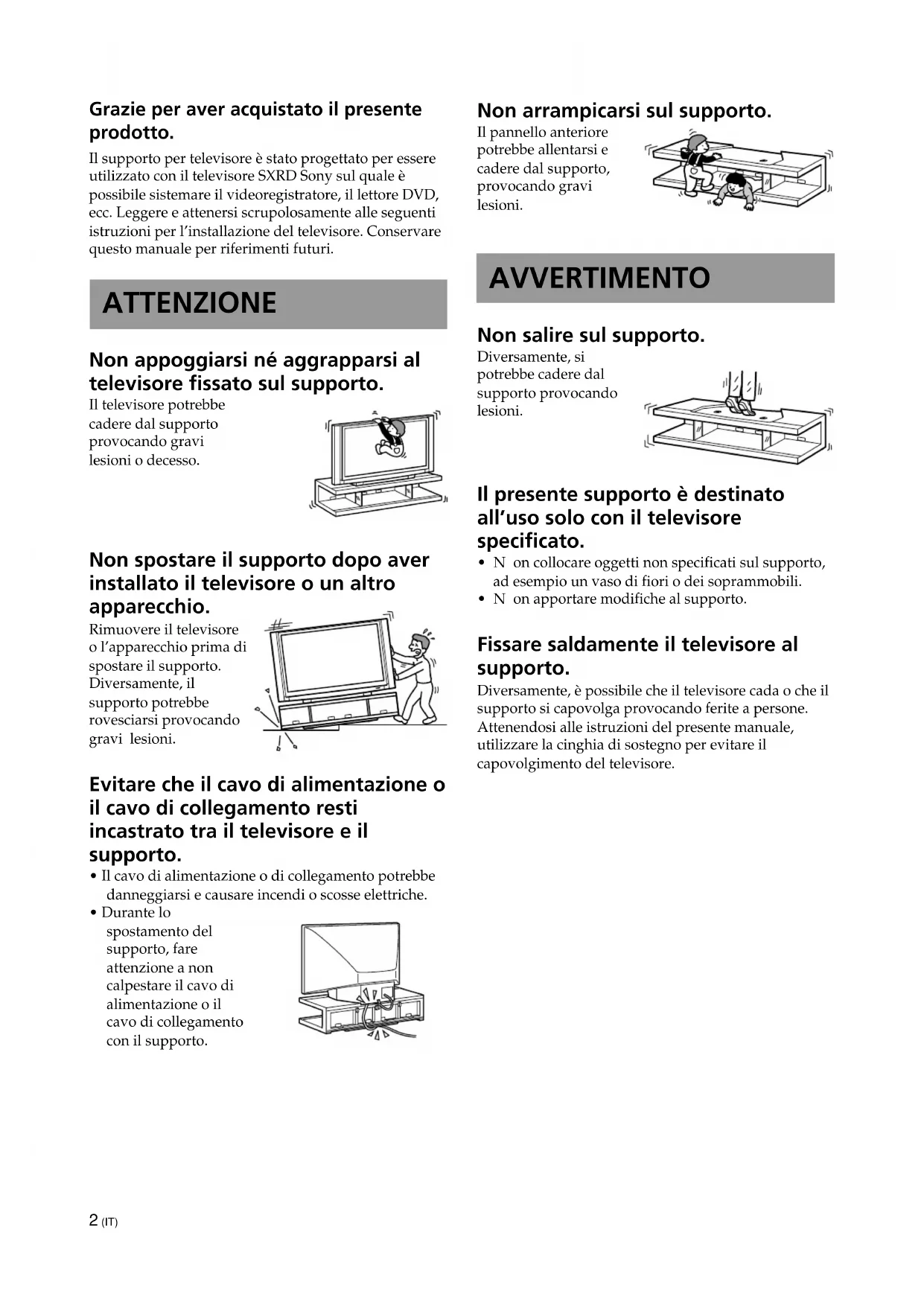

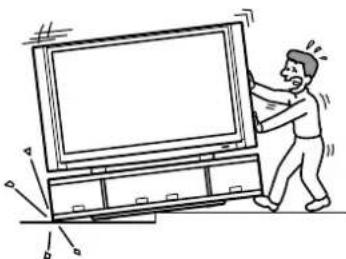

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 602 mm SXRD-Projektionsfernsehgerät mit 70 Zoll SXRD-Projektionsfernsehgerät mit 60 Zoll 642 mm2 (IT) Grazie per aver acquistato il presente prodotto. Il supporto per televisore è stato progettato per essere utilizzato con il televisore SXRD Sony sul quale è possibile sistemare il videoregistratore, il lettore DVD, ecc. Leggere e attenersi scrupolosamente alle seguenti istruzioni per l’installazione del televisore. Conservare questo manuale per riferimenti futuri. ATTENZIONE Non appoggiarsi né aggrapparsi al televisore fissato sul supporto. Il televisore potrebbe cadere dal supporto provocando gravi lesioni o decesso. Non spostare il supporto dopo aver installato il televisore o un altro apparecchio. Rimuovere il televisore o l’apparecchio prima di spostare il supporto. Diversamente, il supporto potrebbe rovesciarsi provocando gravi lesioni. Evitare che il cavo di alimentazione o il cavo di collegamento resti incastrato tra il televisore e il supporto.

• Il cavo di alimentazione o di collegamento potrebbe danneggiarsi e causare incendi o scosse elettriche.

• Durante lo spostamento del supporto, fare attenzione a non calpestare il cavo di alimentazione o il cavo di collegamento con il supporto. Non arrampicarsi sul supporto. Il pannello anteriore potrebbe allentarsi e cadere dal supporto, provocando gravi lesioni. AVVERTIMENTO Non salire sul supporto. Diversamente, si potrebbe cadere dal supporto provocando lesioni. Il presente supporto è destinato all’uso solo con il televisore specificato.

• Non collocare oggetti non specificati sul supporto, ad esempio un vaso di fiori o dei soprammobili.

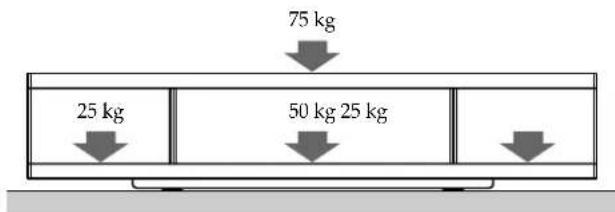

• Non apportare modifiche al supporto. Fissare saldamente il televisore al supporto. Diversamente, è possibile che il televisore cada o che il supporto si capovolga provocando ferite a persone. Attenendosi alle istruzioni del presente manuale, utilizzare la cinghia di sostegno per evitare il capovolgimento del televisore.3 (IT) Note sulla capacità di carico Non collocare sul supporto alcun apparecchio che superi il peso massimo specificato nell’illustrazione sottostante. Diversamente, è possibile che cada o si rompa. Note sull’installazione

• Prestare attenzione a non schiacciarsi le mani o le dita tra il televisore e il supporto.

• Fare a attenzione a non schiacciarsi le dita quando, dopo aver collocato il televisore sul supporto, si fissa il pannello anteriore superiore.

• Per evitare la distorsione del supporto, osservare le seguenti precauzioni: – Installare il supporto su una superficie solida e piana. – Se si installa il supporto su una superficie morbida, per esempio un tappeto, stendere un cartone nella posizione designata prima di procedere. –Non installare il supporto alla luce diretta del sole o vicino a un apparecchio per il riscaldamento. –Non installare il supporto in un luogo caldo o umido, oppure all’esterno.

• Il trasporto del supporto deve essere eseguito da almeno quattro persone. Spostare il supporto solo dopo avere rimosso il televisore. Diversamente, il televisore potrebbe cadere dal supporto provocando gravi lesioni. Non afferrare dal pannello anteriore superiore, perché potrebbe staccarsi dal supporto e provocare serie lesioni. Note sull’uso

• Non collocare oggetti caldi sopra il supporto. In caso contrario, il supporto potrebbe scolorire o deformarsi.

• Per mantenere pulito il supporto, pulirlo di tanto in tanto con un panno morbido asciutto. Le macchie più tenaci possono essere rimosse con un panno inumidito con un detergente diluito. Pulire quindi l’area con un panno morbido asciutto. Non utilizzare prodotti chimici, quali solventi o benzina, per evitare di danneggiare le finiture del supporto.

• Quando si appoggia il pannello anteriore sul pavimento, dopo averlo rimosso dal supporto, coprire prima il pavimento con un panno o simili per proteggerlo da eventuali danni. Spostamento del supporto per televisore

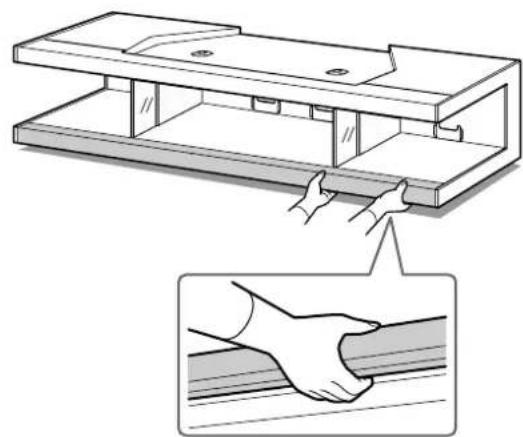

• Quando si sposta il supporto, tenere la parte inferiore del pannello anteriore. Se si tenta di spostare il supporto forzandolo, il supporto potrebbe capovolgersi provocando lesioni.

• Se si sposta il supporto sopra un pavimento irregolare, slacciare la cinghia di sostegno e disinstallare il televisore dal supporto.

• Prestare attenzione a non schiacciarsi le mani o i piedi sotto la lastra inferiore.

• Non afferrare il supporto dal pannello anteriore superiore, perché potrebbe staccarsi dal supporto e provocare serie lesioni. Italiano

75 kg25 kg50 kg 25 kg4 (IT) Verifica dei componenti Nome Quantità Supporto per televisore

Vite (per il pannello anteriore superiore)

Vite (per la protezione)

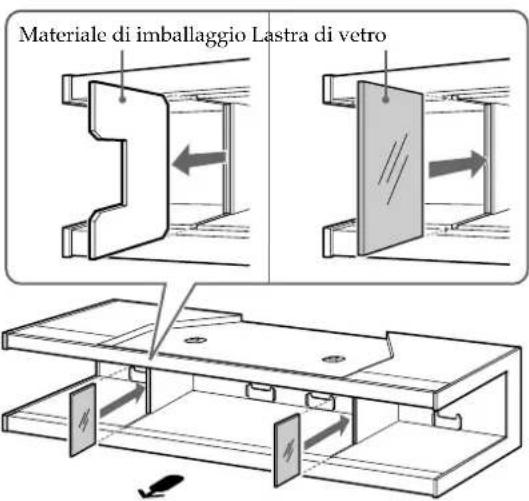

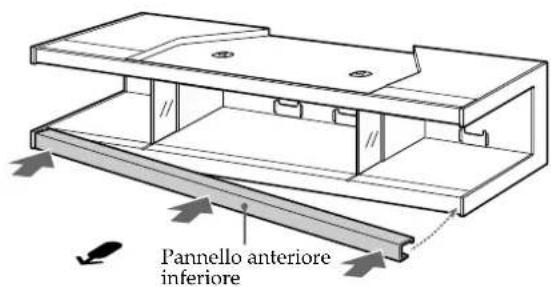

Installazione del televisore La freccia indica il lato anteriore. 1 Rimuovere i materiali di imballaggio dal Supporto per televisore e sostituirli con le due lastre di vetro. 2 Fissare su un lato il pannello anteriore inferiore e quindi infilarlo come illustrato di seguito. AVVERTENZA Prestare attenzione a non schiacciarsi le dita durante il fissaggio del pannello anteriore inferiore. Note

• Accertarsi di fissare il pannello anteriore inferiore dopo aver installato la lastra di vetro.

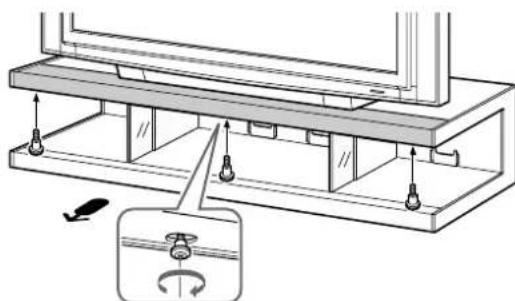

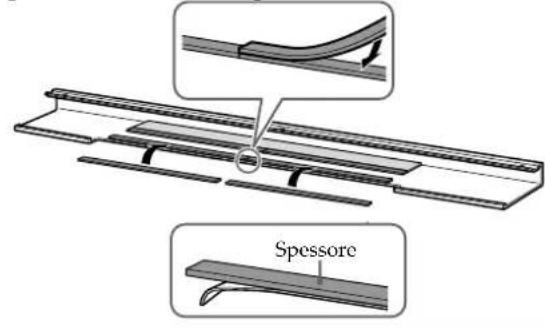

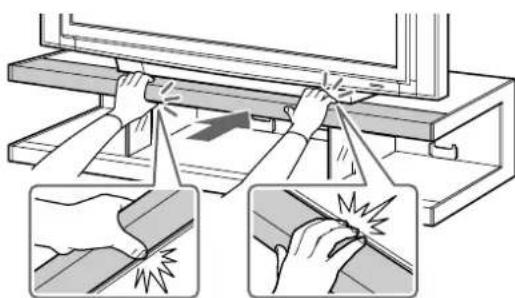

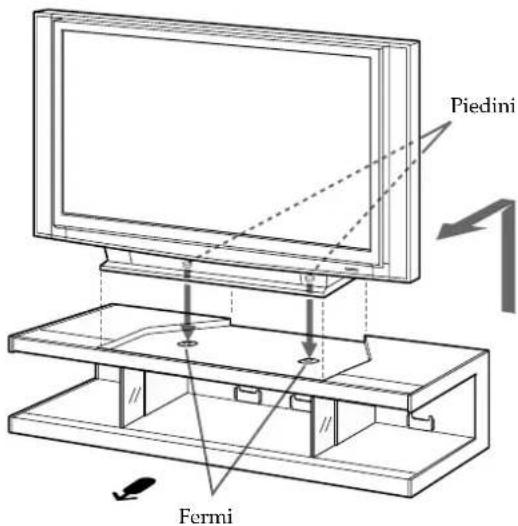

• Inserire il pannello anteriore inferiore fino a bloccarlo in posizione. Materiale di imballaggio Lastra di vetroPannello anterioreinferiore5 (IT) 6 Fissare il pannello anteriore superiore con le tre viti. Nota Fissare per prime le viti centrali. PiediniFermi 5 Fissare il pannello anteriore superiore. Solo per il modello da 60” Attaccare i due spessori nella parte interna del pannello anteriore superiore. AVVERTENZA Prestare attenzione a non schiacciarsi le dita durante il fissaggio del pannello anteriore superiore. Nota Inserire il pannello anteriore superiore fino bloccarlo in posizione. Spessore (continua) 4 Posizionare il televisore. Allineando gli angoli anteriori del piedistallo del televisore con i bordi interni del supporto, sistemare il televisore con i piedini nei fermi posti sulla base del piedistallo del televisore. Note

• Assicurarsi che il televisore sia trasportato da almeno tre persone.

• Afferrare il televisore come specificato nelle istruzioni per l’uso del televisore.

• Evitare di sistemare il televisore sulle parti in rilievo del pannello superiore del supporto o di urtare pesantemente il supporto.

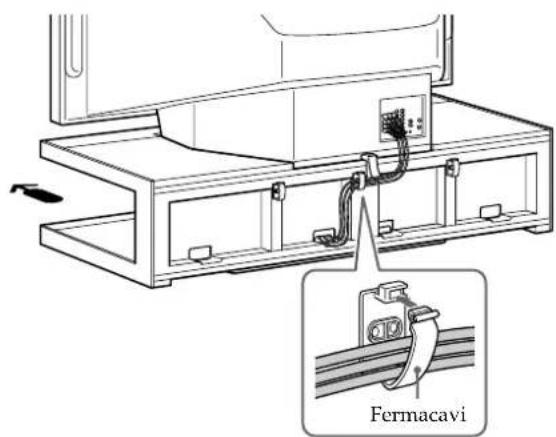

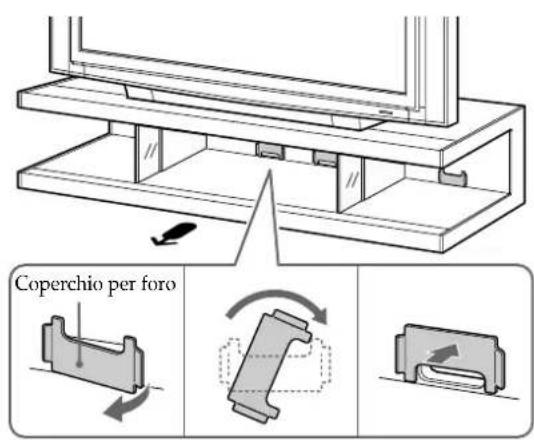

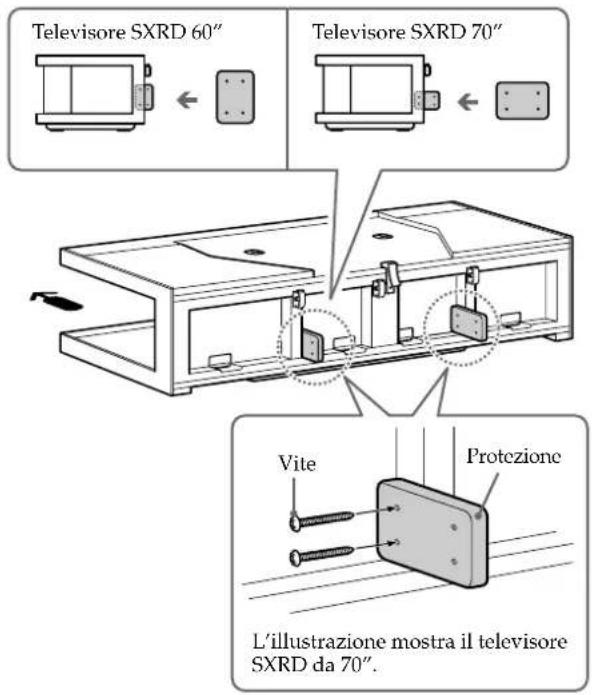

• Accertarsi che i piedini sulla base del piedistallo del televisore siano correttamente sistemati nei fermi. 3 Fissare le due protezioni con le quattro viti (in dotazione). Protezione ViteL’illustrazione mostra il televisoreSXRD da 70”. Televisore SXRD 70”Televisore SXRD 60”6 (IT) Collegamento dei cavi 1 Quando si fanno passare i cavi dell’apparecchio attraverso il foro per i cavi del supporto, staccare i coperchi dei fori, ruotarli e sistemarli nuovamente nella posizione precedente.

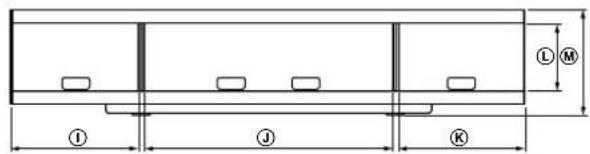

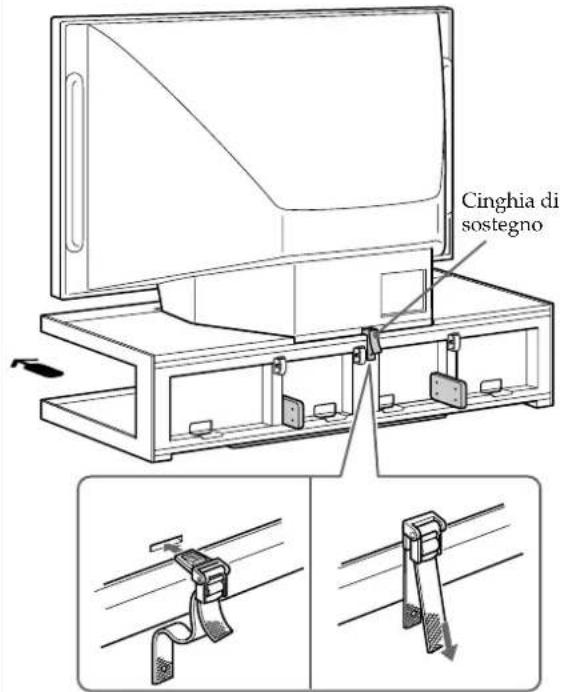

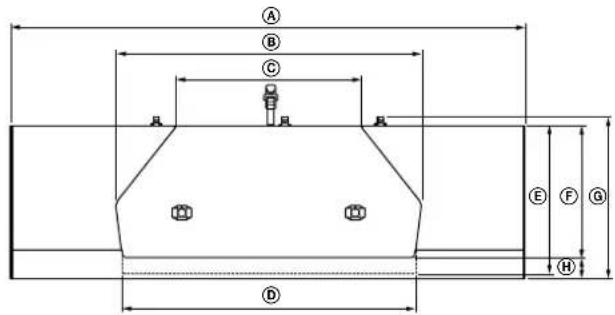

Far passare i cavi di collegamento come di seguito illustrato. Fermacavi Coperchio per foro Cinghia di sostegno 7 Fissare il televisore.7 (IT) Caratteristiche tecniche
