SURS51U - Móvel TV SONY - Manual de utilização gratuito

Tipo de produto	Móvel TV
Marca	Sony
Modelo	SURS51U
Compatibilidade de televisão	Televisores de projeção SXRD Sony 60" e 70"
Capacidade de carga máxima	Respeitar os pesos indicados no manual (não especificado aqui)
Materiais	Metal, vidro, plástico
Prateleiras	2 portas de vidro (vidro para janelas)
Fachada frontal	Fachada frontal superior e inferior removíveis
Fixacão do televisor	Cinta de fixacão incluída
Passagem de cabos	Orifício para cabos com tampas giratórias
Número de pessoas para a instalação	Pelo menos 3 para o televisor, 4 para mover o suporte
Manutenção	Pano macio e seco, detergente diluído para manchas difíceis
Precauções de segurança	Não se apoiar, não subir, não pisar no suporte
Peças fornecidas	Suporte de TV, fachada frontal superior/inferior, vidro para janelas (2), proteções (2), parafusos (7), juntas (2)
Dimensões (aprox.)	Não especificadas no manual, projetado para televisores 60-70"
Peso do suporte	Não especificado

Perguntas frequentes - SURS51U SONY

Quais são as dimensões do móvel TV Sony SURS51U?

As dimensões exatas não são fornecidas no manual, mas o móvel é projetado para acomodar os televisores de projeção SXRD Sony de 60 e 70 polegadas. Possui duas portas de vidro para armazenamento.

Qual é o peso máximo suportado pelo móvel?

O manual não especifica uma carga máxima exata, mas indica que é necessário respeitar os pesos específicos mencionados nas ilustrações. O televisor de 60 polegadas pesa cerca de 66 kg.

Como fixar o televisor no suporte?

Coloque o televisor alinhando os cantos dianteiros da base com as medidas internas do suporte, posicionando os pés nos batentes. Em seguida, use a cinta de fixacão fornecida para segurar o televisor contra quedas.

Posso usar o móvel com um televisor de outra marca?

O suporte é projetado especificamente para os televisores Sony SXRD de 60 e 70 polegadas. O uso com outros modelos não é recomendado por razões de segurança e compatibilidade.

Como limpar o móvel TV?

Limpe-o com um pano macio e seco. Para manchas difíceis, use um pano levemente umedecido com detergente diluído e depois seque com um pano seco. Não use produtos químicos agressivos como diluente ou gasolina.

É necessário montar o móvel?

Não, o móvel é entregue pré-montado. Basta instalar as fachadas frontais (superior e inferior), os vidros para janelas e as proteções, e depois fixar o televisor.

Como mover o móvel com segurança?

Remova primeiro o televisor e todos os equipamentos. Segure o suporte pela parte inferior da fachada frontal. Pelo menos quatro pessoas são necessárias. Evite segurar a fachada frontal superior, pois ela pode se soltar.

O móvel possui uma passagem para cabos?

Sim, há um orifício para cabos com tampas giratórias. Solte as tampas, passe os cabos e recolocque as tampas.

Quais peças são fornecidas com o móvel?

O móvel é entregue com: o suporte de TV, a fachada frontal superior, a fachada frontal inferior, dois vidros para janelas, duas proteções, três parafusos para a fachada frontal, quatro parafusos para as proteções e duas juntas.

Como instalar as portas de vidro?

Puxe as duas peças de proteção do suporte, depois recolocque os dois vidros para janelas. Em seguida, fixe a fachada frontal inferior inserindo-a até o clique, depois a fachada frontal superior com as juntas e os parafusos.

MANUAL DE UTILIZADOR SURS51U SONY

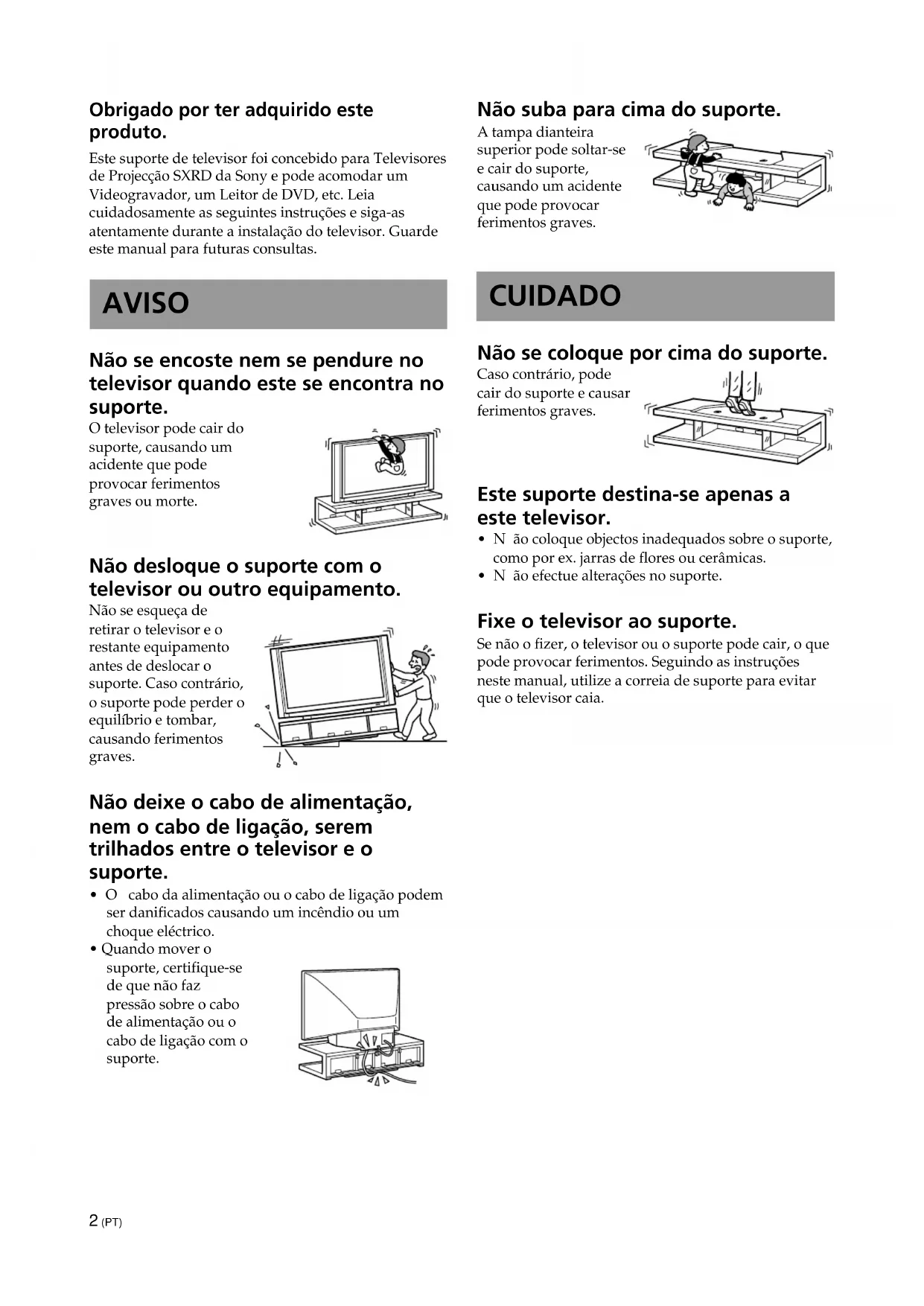

Este suporte de televisor foi concebido para Televisores de Projecao SXRD da Sony e pode acomodar um Videogravador, um Leitor de DVD, etc. Leia cautadosamente as seguinto instruções e sina-as atentamente durante a instalacao do televisor. Guarde este manual para futuras consulutas.

AVISO

Não se encoste nem se pendure no televisor quando este se encontrar no suporte.

O televator pode cair do suporte, causando um acidente que pode provocar ferimentos graves ou morte.

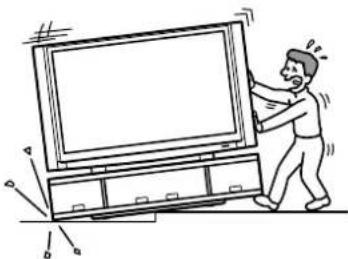

Não desloque o suporte com o televisor ou除外 equipamento.

Não se esqueça de
retirar o televisor e o
restante equipamento
antes de deslocar o
suporte. Caso contrario,
o suporte pode perdor o
equilbrio e tombar,
causingo ferimentos
graves.

Não deixe o cabo de alimentação, nem o cabo de ligação, serem trilhados entre o televisor e o suporte.

• O cabo da alimentação ou o cabo de ligação pode ser danificados causando um incendio ou umCHOque eletrico.

• Quando mover o suporte, certifique-se de que não faz pressão sobre o cabo de alimentação ou o cabo de liação com o suporte.

Não suba para cima do suporte.

A tampa dianteira superior pode soltar-se e cair do suporte, causando um acidente que pode provocar ferimentos graves.

CUIDADO

Não secoloque por cima do suporte.

Caso contrario, pode cair do所提供 ecauseferimentos graves.

Este suporte destinia-se apenas a este televisor.

Fixe o televator ao suporte.

Se não o fizer, o televisor ou o suporte pode cair, o que pode provocar ferimentos. Seguindo as instruções neste manual, utilize a correia de suporte para fazer que o televisor caía.

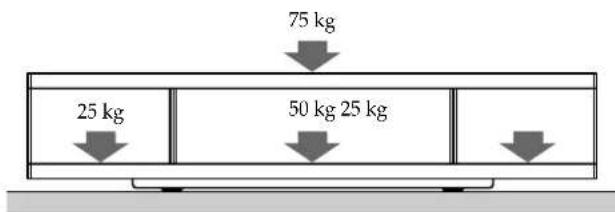

Notas sobre a capacidade de energia

Não coloque equipamento com um peso superior à cargo Tmaxima especifiedada sobre o suporte, conforme indicado na ilustração abaixo. Caso contrário, pode cair ou quebrar.

Notas sobre a instalacao

• T enha cuidado para não entalar as suas mãos ou os dedos entre o televisor e o suporte.
• T enha cuidado para que os dedos não fiquem entalados ao prender a tampa frontal superiordeois de colocar o teilevisor no suporte.
• Para fazer que o suporte fique torto, faça o seguido:

-Instale o suporte sobre una superficie solida e lisa.
- Se instalar o suporte sobre uma superficie suave como um tapete, colque primeiro uma tabua por debaixo do suporte.
- N ao instale o suporte num local exposto à luz solar directa ouRUNTOA um aquecedor.
- N ao instale o suporte num local quente ou humido ou no exterior.

• Para a deslocação do suporte, são necessárias quatro pessoas ou mais. Desloque o suporte aplenas antes a remoçao do televisor. Caso contrário, o televisor pode cair do suporte, causando ferimentos graves. Não segure a tampa frontal superior poi pode分开-se do suporte e provocar ferimentos graves.

Notas sobre a utilização

• N ao coloque objectos quentes sobre o suporte. Se o fazer, o suporte podera perdar a cor ou ficar deformado.
• Para manter o suporte limpo,asse occasionalmente um pano suave e seco poel meismo. Manchas resistentes poder ser removidas com um pano humedecido com detergente diluido e passando, de seguida, um pano seco e suave. Nao utilize produits quimicos, como diluente ou benzina, uma vez que estas poder danificar o acabamento do suporte.
• Antes de pousar a tampa dianteira superior do suporte no chão no caso de remoçao, coloque primeiro um pano etc. no chão para o proteger.

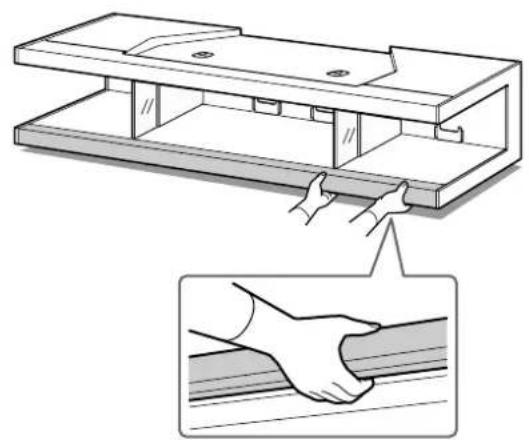

Quando mover o suporte de televisor

• Secure a tampa frontal inferior ao mover o suporte. Se tentar mover o suporte à forca, o suporte pode cair e provocar ferimentos.

• Quando mover o suporte numa superficie irregular, liberte a correia de suporte e retire o televisor do suporte.
• T enha cuidado para não trilhar a mão ou o pé sob a base inferior.
• Não segure a tampa frontal superiorois pode separar-se do suporte e provocar ferimentos graves.

Verificar a pega

Nome	Quantidade
Suporte de televisor	1
Tampa Frontal Superior	1
Tampa Frontal Inferior	1
Chapa de Vidro	2
Protector	2
Parafuso (para Tampa Frontal Superior)	3
Parafuso (para Protector)	4
Coxim	2

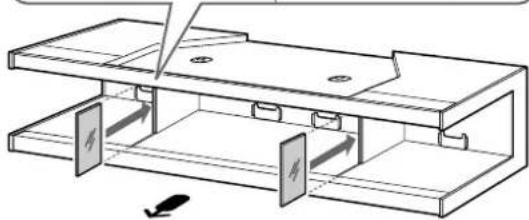

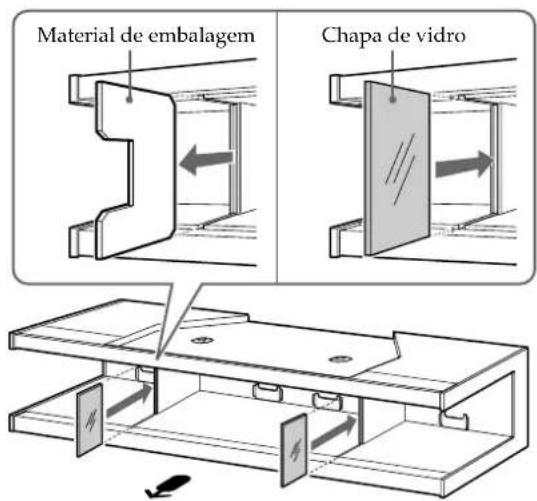

1 Retire osinous materiais de embalagem do suporte de televisor, e substitua as das chapas de vidro.

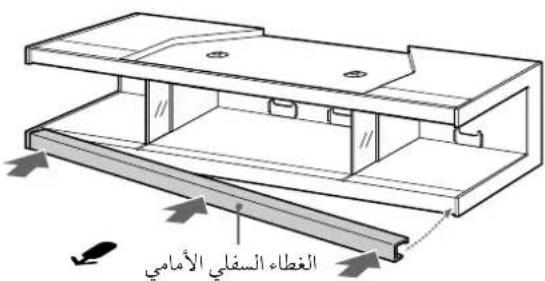

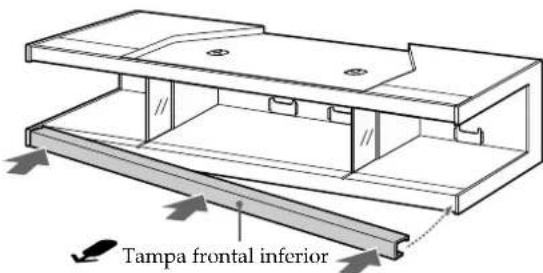

2Fixe a tampa frontal inferior num lado, e em seguida, faça deslizar tal como indicado em baixo.

Notas

• Certifique-se de que a tampa frontal inferior está fixada depuis de montar a chapa de vidro.
• Introduza a tampa frontal inferior até ouvir um clique.

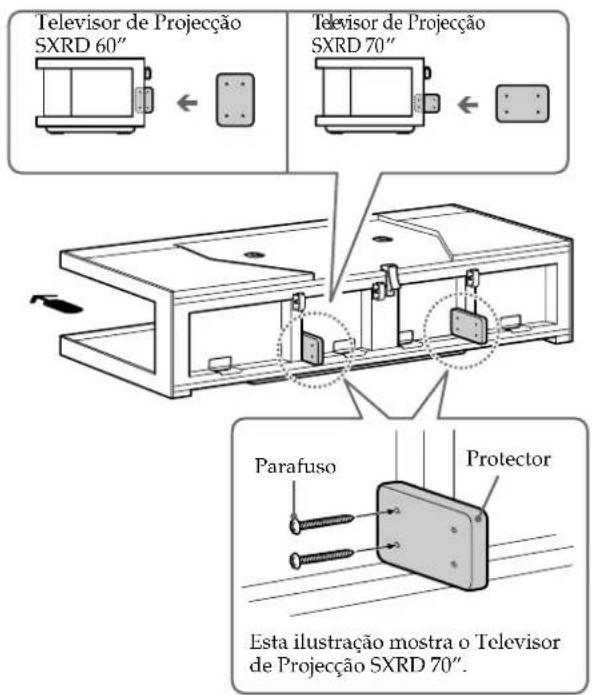

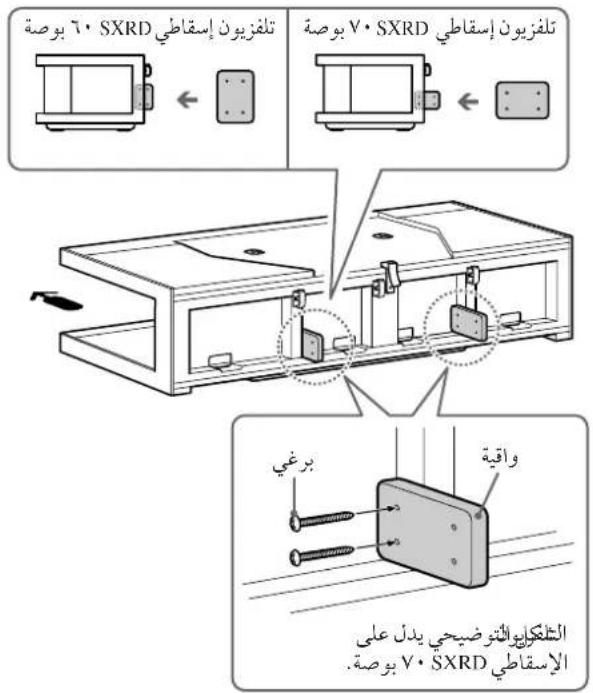

3Fixe osinous protectores com\ quatro parafusos (fornecidos).

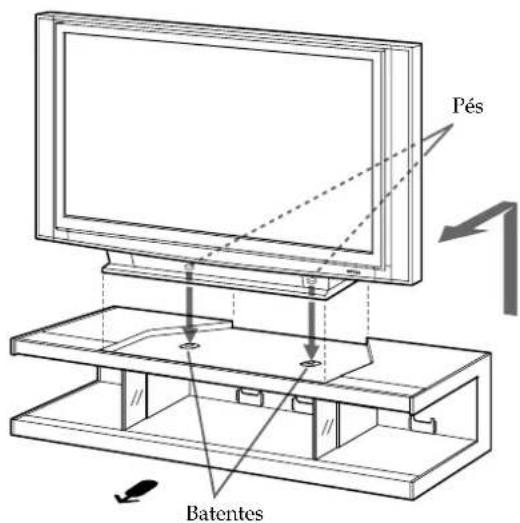

4coloque o televator.

Alinhando os cantos frontais do pedestal do televisor com os cantos interiores do suporte, coloque o televisor com os pés na base do pedestal do televisor nos batentes.

Notas

• Certifique-se de que o televisor é transporte por, pelo menos, eles pessoas.
• Secure o tevisor da forma especialica no manual de instruções do tevisor.
• Evite a colocacao do teilevisor nas porcOs do lado elevado do painei superior do suporte ou empurran o suporte com violencia.
• Certifique-se de que os pés na base do pedestal do televator está devidamente posicionados nos batentes.

5Fixe a tampa frontal superior.

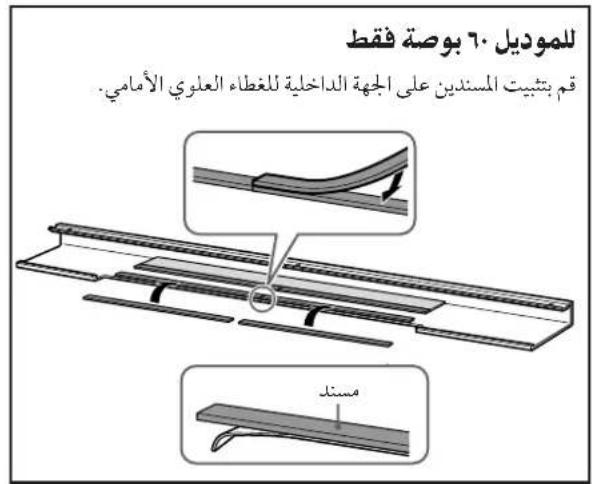

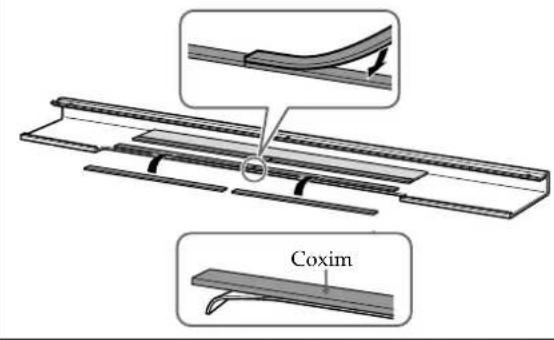

Apenas para o Modelo de 60^

Cole osdoes coxins no lado interior da tampa frontal superior.

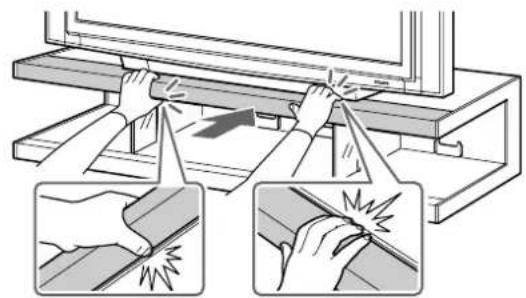

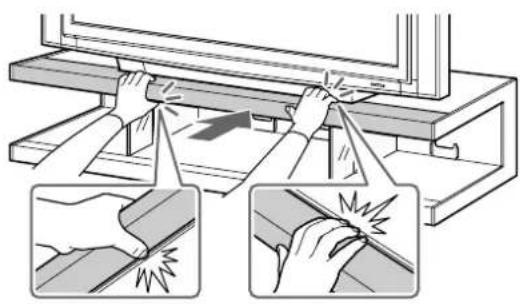

ATENÇA O

Tenha cuidado para não trilhar as mês quando PRENDER a tampa frontal dianteira.

Nota

Introduza a tampa frontal superior até ouvir um clique.

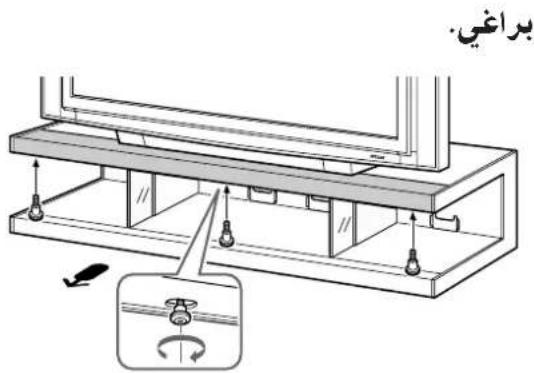

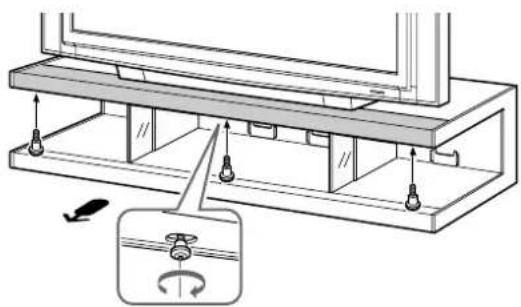

Fixe a tampa frontal dienteira com osistes parafusos.

Nota

Fixe os parafusos no centro, primeiro.

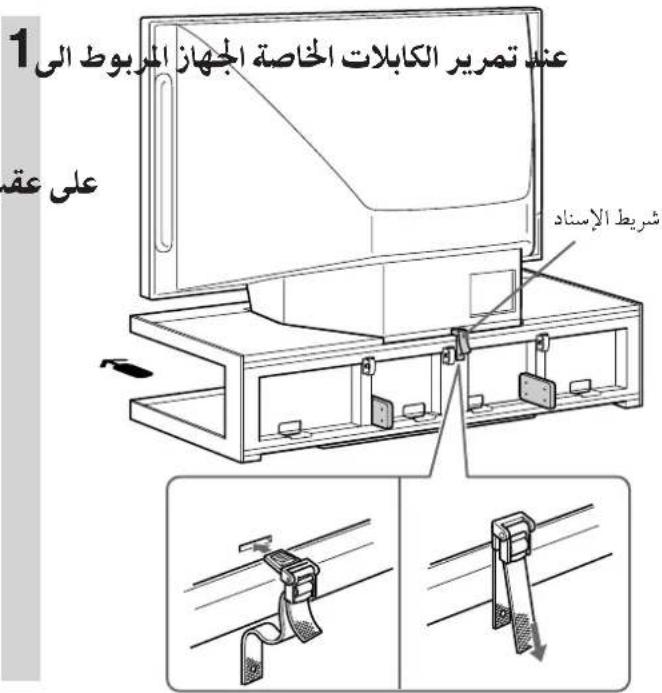

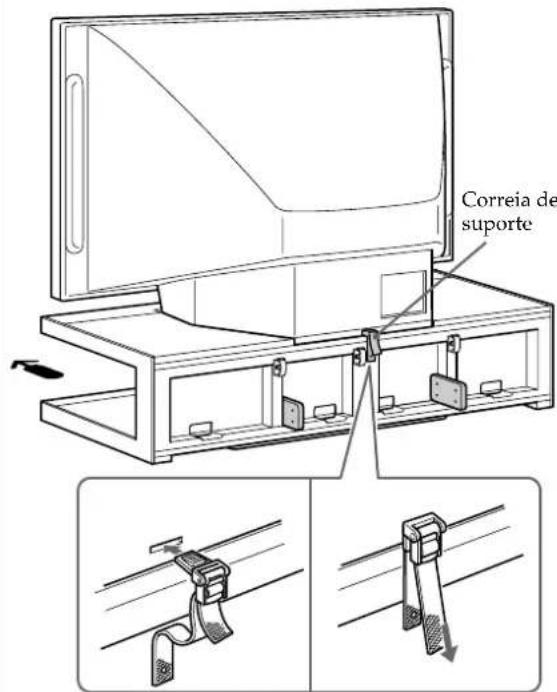

7Fixe o televator.

Ligar os cabos

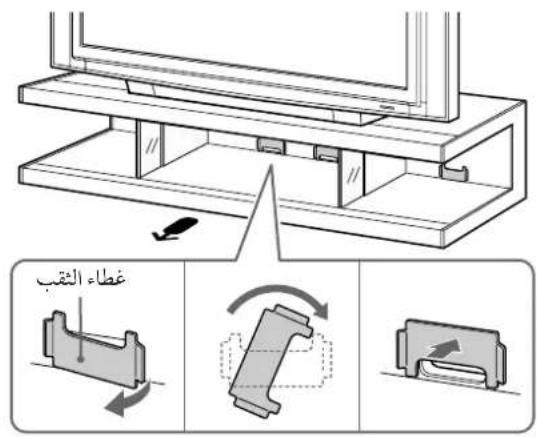

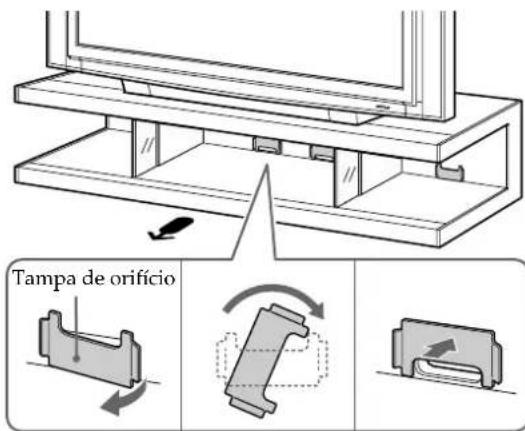

1Quando inserir os cabos do equipamento nos orificios dos cabos do suporte, retire as tampas de orificio, rode-as e voltte a colocá-las nas posições anteriores.

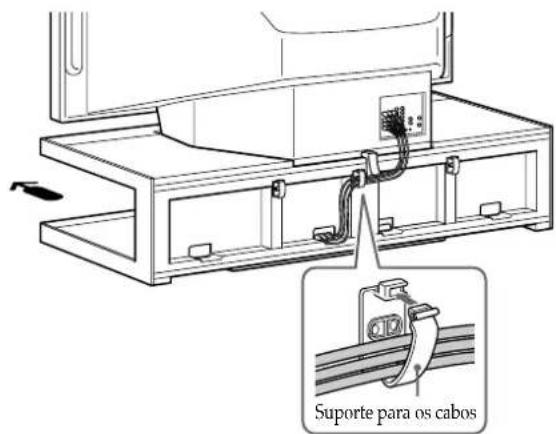

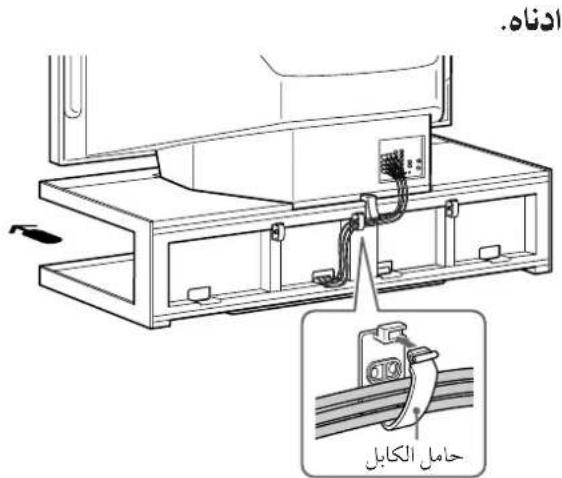

2Faça passar os cabos de ligação como ilustrado em baixo.

Characteristicas先进技术

Televisor de Projeção SXRD 60"

Televisor de Projeção SXRD 70"

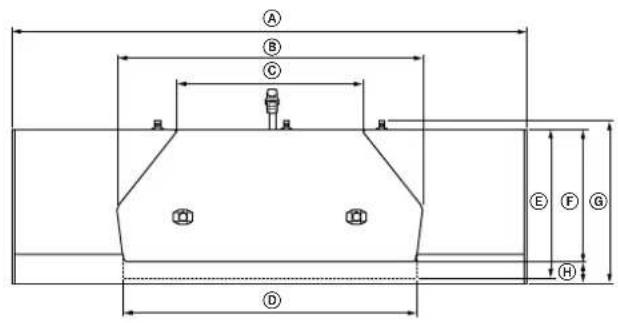

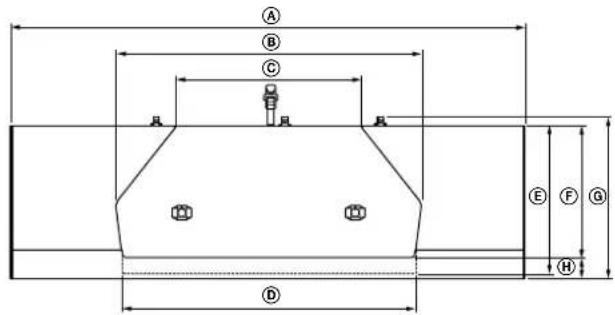

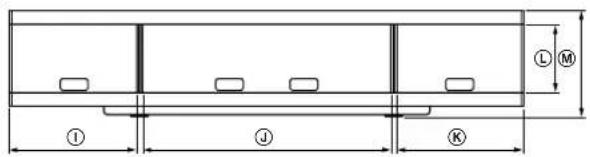

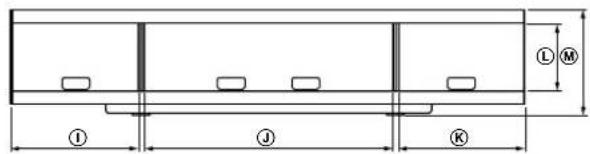

Dimensões: A1.890 mm B1.127
C691
D1.081
E545
F484
G594
H79
I467
J920
K467
L250
M891
N563
O501
P353
Q365
Peso: kg	66

A conceção e as caracteristicas tíncicas estáu sujeitas a alterações sem avis prévio.
