| Type de produit | Visseuse à chocs pneumatique |
| Marque | Einhell |
| Modèle | TCPW 340 |
| Couple de desserrage max. | 340 Nm |
| Couple de rotation max. | 340 Nm |
| Plage de travail (taille de filetage max.) | M14 |
| Pression de service max. autorisée | 6,3 bar |
| Vitesse de rotation à vide | 7500 tr/min |
| Emmanchement carré | 12,7 mm (1/2") |
| Consommation d'air | 198 l/min |
| Diamètre de tuyau recommandé | 9 mm |
| Poids | 1,9 kg |
| Niveau de pression acoustique LpA | 99 dB(A) |
| Niveau de puissance acoustique LWA | 110 dB(A) |
| Valeur d'émission de vibration | 4,8 m/s² |
| Alimentation | Air comprimé (pression max 6,3 bar) |
| Type d'huile | Huile spéciale pour outils pneumatiques |
| Volume de livraison | Visseuse, raccord enfichable, flacon d'huile (vide), 8 embouts enfichables, mode d'emploi, consignes de sécurité |
| Température de stockage | 5 à 30 °C, endroit sec et à l'abri du gel |
| Garantie | 24 mois |
| Utilisation conforme | Bricolage à domicile : visser et dévisser des raccords filetés |
FOIRE AUX QUESTIONS - TCPW 340 EINHELL
Questions des utilisateurs sur TCPW 340 EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compresseur d'air au format PDF gratuitement ! Retrouvez votre notice TCPW 340 - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TCPW 340 de la marque EINHELL.
MODE D'EMPLOI TCPW 340 EINHELL

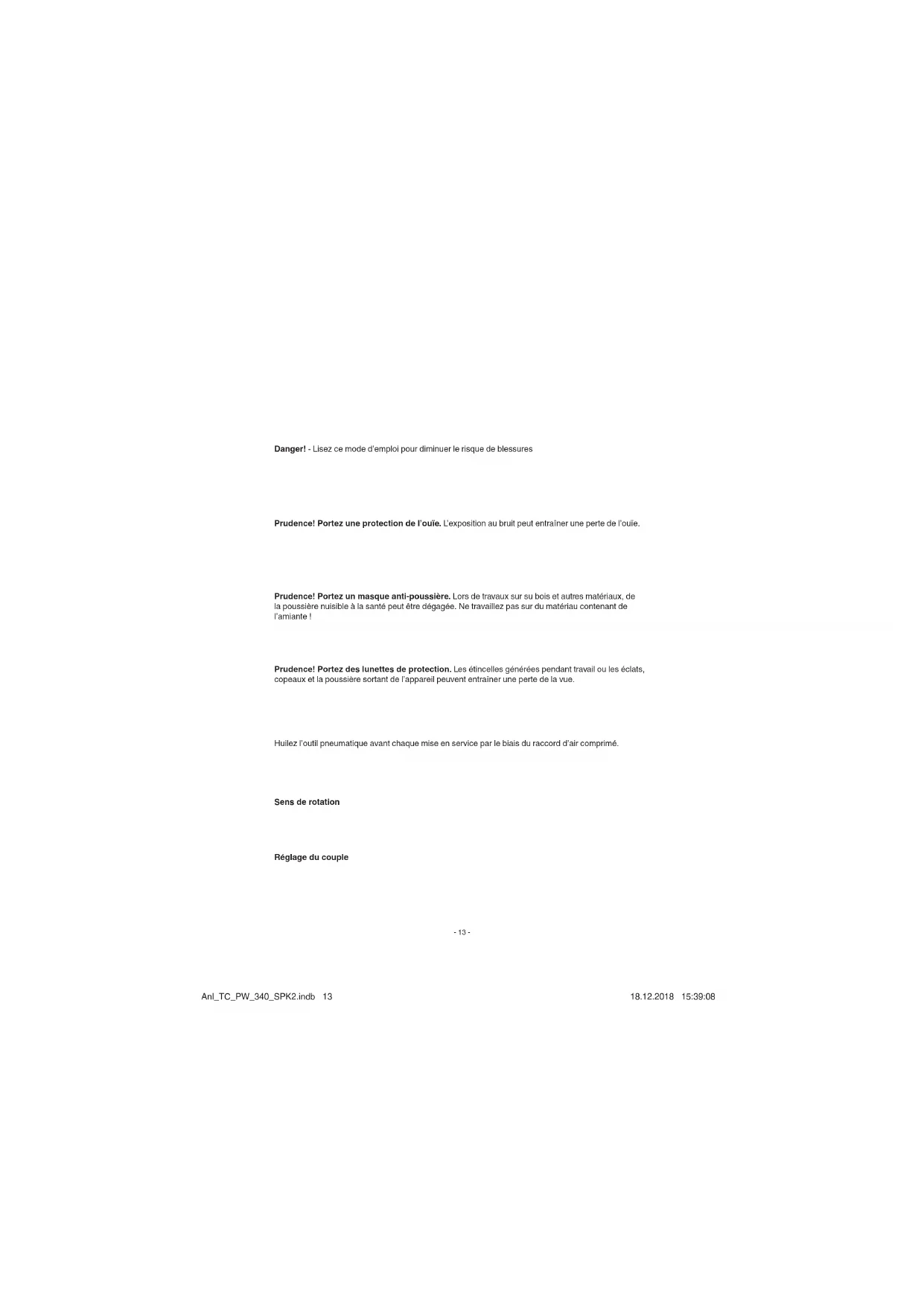

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l'ouïe. L'exposition au bruit peut entraîner une perte de l'ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l'amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.
Huilez l'outil pneumatique avant chaque mise en service par le biais du raccord d'air comprimé.
Sens de rotation
Réglage du couple
-13-
F
Danger!
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité affi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.
Protégez-vous et votre environnement contre les risques d'accidents en prenant des mesures adéquates de précaution.
2. Description de l'appareil et volume de livraison
2.1 Description de l'appareil (fi gure 1-4)
- Levier de détente
- Interrupteur pour régler la marche à droite - la marche à gauche et le couple de rotation
- Carré pour emmanchement des douilles
- Raccord enfi chable
- Flacon d'huile (sans huile)
- Embouts enfi chables (pas de vis : 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)
2.2 Volume de livraison
Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez
acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.
- Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète. - Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
Danger!
L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fl lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !
• Visseuse à chocs pneumatique
• Raccord enfichable
• Flacon d'huile (sans huile)
• Embouts enfichables (8 pièces)
• Mode d'emploi d'origine
• Consignes de sécurité
3. Utilisation conforme à l'aff ectation
La visseuse à chocs est un appareil maniable à air comprimé convenant pour le bricolage à domicile. Elle convient pour visser et dévisser les raccords fi letés.
La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
-14-
F
À respecter!
Un tuyau de diamètre intérieur trop faible et une conduite fl exible trop longue provoquent une perte de puissance au niveau de l'appareil.
4. Données techniques
Couple de desserrage max. ....340 Nm Couple de rotation max. ....340 Nm Plage de travail (taille de filetage max.) .... M14 Pression de service maximum autorisée . 6,3 bar Vitesse de rotation à vide ....7500 tr/min Emmanchement carré ....12,7 mm 1/2" Consommation d'air .... 198 l/min Diamètre de tuyau recommandé .... 9 mm Poids ....1,9 kg
Bruit et vibration
Les valeurs de bruits et de vibrations ont été déterminées conformément à EN ISO 15744.
Niveau de pression acoustique L_pA 99 dB(A)
Imprécision K_pA 3 dB
Niveau de puissance acoustique L_WA 110 dB(A)
Imprécision K_WA 3 dB
Portez une protection acoustique.
L'exposition au bruit peut entraîner la perte de l'ouïe.
Les valeurs totales des vibrations (sommes vectorielles dans trois directions) ont été déterminées conformément à EN ISO 15744 et EN ISO 28927-2.
Valeur d'émission de vibration a_h=4,8 m/s^2 Insécurité K = 1,5 m/s²
La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.
Limitez le niveau sonore et les vibrations à un minimum !
• Utilisez exclusivement des appareils en excellent état.
- Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.
Prudence!
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
- Lésions des poumons si aucun masque anti-poussière adéquat n'est porté
- Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
- Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.
5. Avant la mise en service
Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux valeurs de l'alimentation en air comprimé.
Débranchez l'alimentation en air comprimé avant tous travaux de réglage, de maintenance et de nettoyage.
Alimentation en air :
Par une source en air comprimé avec une possibilité de réglage de la pression comme par ex. un compresseur. Lisez avant la mise en service également le paragraphe maintenance et entretien.
Puissance du compresseur :
Le compresseur utilisé devrait avoir un réservoir d'un volume minimum de 50 litres.
F
Valeurs de consigne pour le travail :
Réglez sur votre alimentation en air comprimé au maximum une pression de travail de 6,3 bar.
À respecter :
Portez les vêtements de protection appropriés pour travailler avec la visseuse, en particulier des lunettes de protection.
Respectez les consignes de sécurité.
5.1 Huillage de l'appareil
Avant chaque mise en service et pour tout fonctionnement prolongé :
- Mettez 3 à 5 gouttes d'huile spéciale pour outils pneumatiques dans le raccord d'air comprimé (5) (non compris dans la livraison)
- Faites tourner brièvement l'appareil pour évacuer l'excédent d'huile.
5.2 Enficher / Retirer l'outil (figure 1)
Enfi chez l'embout de clé à douille nécessaire sur l'emmanchement carré (3).
Pour le retirer, tirez l'embout de clé à douille de l'emmanchement carré (3).
6. Commande
6.1 Raccordement à une alimentation en air comprimé
- Branchez le raccord enfichable (5) à l'accouplement rapide d'un tuyau à air comprimé (tuyau non compris dans la livraison).
- Respectez la pression de service maximum autorisée de l'appareil.
6.2 Inverseur de sens de rotation / Interrupteur de couple (fi gure 4)
Vous pouvez choisir entre la marche à gauche et la marche à droite par le biais de l'inverseur de sens de rotation (2) et régler le couple :
1 - petit couple
2 - couple moyen
3 - grand couple
Remarque!
Afin d'éviter des endommagements au niveau de l'engrenage, laissez l'appareil s'arrêter complètement avant de modifi er le sens de rotation !
6.3 Travail Dévisser :
- Réglez l'inverseur de sens de rotation (2) sur la marche à gauche.
- Insérez l'embout de clé à douille sur la visseuse à chocs (voir point 5.2).
- Placez la visseuse à chocs sur la vis/l'écrou et appuyez sur le levier de détente (1).
- Lorsque les vis/écrous sont grippés ou rouillés, il est nécessaire de les « forcer » à l'aide d'une clé en croix ou d'une clé dynamométrique.
Visser :
- Avertissement ! La visseuse à chocs doit uniquement être utilisée pour le dévissage de vis / écrous. Si cependant, on veut visser des vis/écrous avec la visseuse à chocs, il faut utiliser un limitateur de couple prévu à cet effet car sinon les raccords vissés peuvent être endommagés. Celui-ci est disponible dans les magasins spécialisés et n'est pas compris dans la livraison.
- Avant de visser, engagez la vis/l'écrou avec précaution dans le filetage.
- Serrez les vis/écrous pour lesquels un couple est prescrit (par ex. indications du fabricant du véhicule dans le secteur automobile) uniquement à l'aide d'un limitateur de couple prévu à cet effet.
Danger!
Contrôlez les vis/les écrous avec une clé dynamométrique pour vérifi er s'ils sont serrés avec le couple prescrit par le fabricant !
F
7. Nettoyage, maintenance et commande de pièces de rechange
Débranchez l'appareil de l'alimentation en air comprimé avant tous travaux de nettoyage.
7.1 Nettoyage
- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres et sans poussière que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
- Nous recommandons de nettoyer l'appareil tout de suite après chaque utilisation.
- Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon noir. N'utilisez aucun produit de nettoyage ni solvant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Velliez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
7.2 Maintenance
Avertissement !
Débranchez l'appareil du réseau d'air comprimé avant d'eff ectuer les travaux de maintenance et de nettoyage.
Le respect des consignes de maintenance indiquées ici assure une longue durée de vie à ce produit de qualité et un fonctionnement sans dérangement.
Un fonctionnement durable et irréprochable de votre appareil suppose un graissage régulier.
Vérifi ez régulièrement la vitesse de rotation et le niveau de vibration par un contrôle visuel.
Remarque : utilisez de l'huile pour outils pneumatiques non polluante lorsque l'appareil est utilisé à l'extérieur.
Vous avez les possibilités suivantes en matière de graissage :
Pulvérisateur d'huile
Branchez un pulvérisateur d'huile entre la source d'air comprimé et l'appareil (non compris dans la livraison, disponible dans le commerce spécialisé).
À la main
Avant chaque mise en service de l'outil pneumatique, mettez 3 à 5 gouttes d'huile spéciale pour outils pneumatiques dans le raccord d'air comprimé. Si l'outil pneumatique ne fonctionne pas pendant plusieurs jours, mettre 5-10 gouttes d'huile spéciale air comprimé dans le raccord d'air comprimé avant la mise en marche. Entreposez votre outil pneumatique uniquement dans des lieux secs.
Autre maintenance
Aucune autre pièce à l'intérieur de l'appareil n'a besoin de maintenance.
Sont exclus de la garantie :
• les pièces d'usure
- les dommages dus à une pression de service inadmissible.
- les dommages dus à un air comprimé non traité.
- les dommages dus à un emploi non conforme aux règles ou à une intervention d'un tiers.
7.3 Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info
8. Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être dépose dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, vouillez vous rensoigner auprès de l'administration de votre commune.
-17-
9. Stockage
Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.
Sous réserve de modifi cations techniques
-18-
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
| Catégorie Exemple | |
| Pièces d'usure* Emmanchement des douilles | |
| Matériel de consommation/pièces de consommation* | Embouts enfi chables, rallonge |
| Pièces manquantes |
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur Internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :
- est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
- quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.
-19-
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :
- Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
- La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.
Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
-
Sont exclus de notre garantie
-
les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
- La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revondiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
- Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l'appareil à notre adresse de service après-vente.
Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
