BEDIENUNGSANLEITUNG TCPW 340 EINHELL

TC-PW 340 Art.-Nr.: 41.389.50 I.-Nr.: 11018

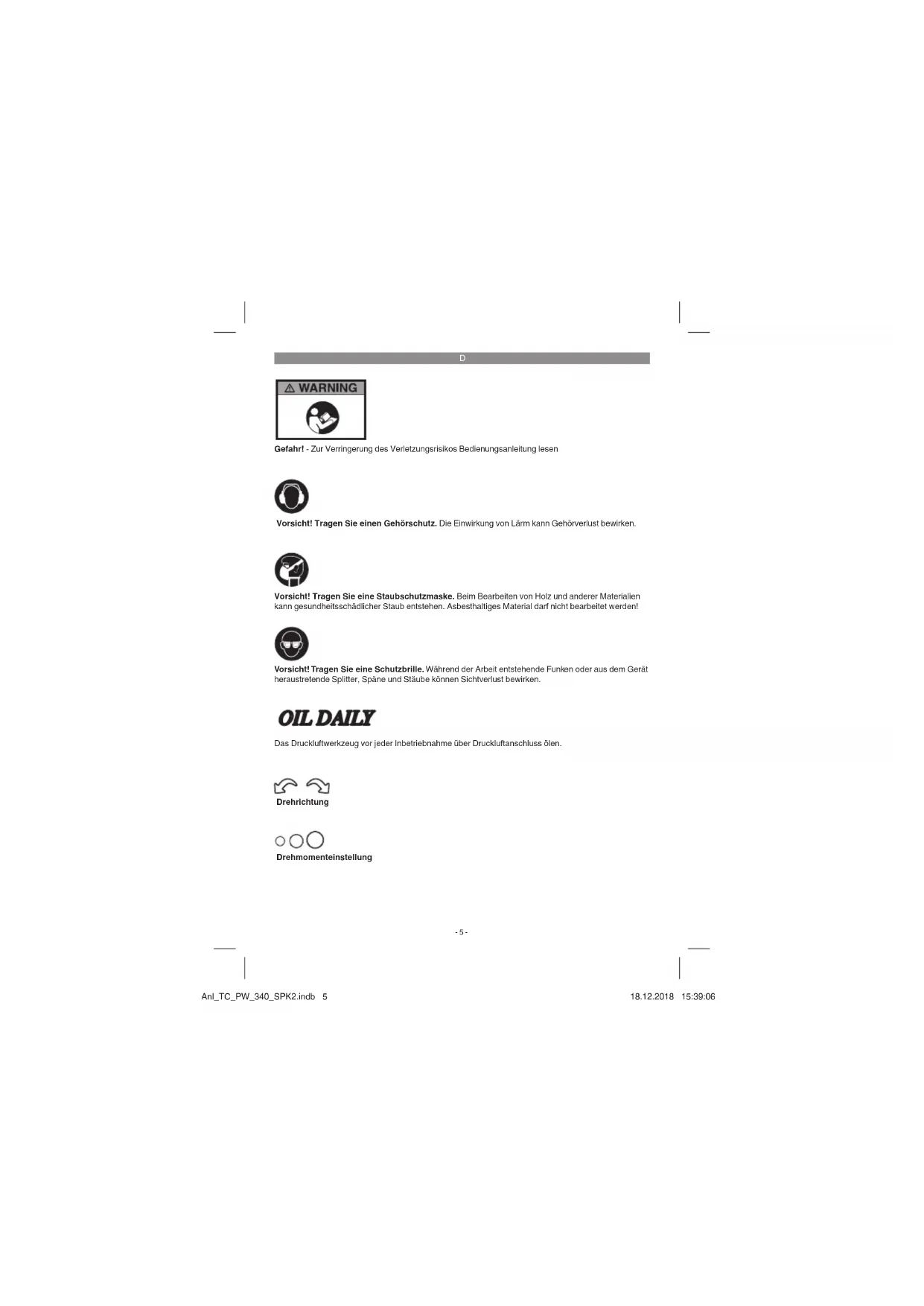

Drehrichtung Drehmomenteinstellung Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Das Druckluftwerkzeug vor jeder Inbetriebnahme über Druckluftanschluss ölen. Anl_TC_PW_340_SPK2.indb 5Anl_TC_PW_340_SPK2.indb 5 18.12.2018 15:39:0618.12.2018 15:39:06D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Schützen Sie sich und Ihre Umwelt durch geeig- nete Vorsichtsmaßnahmen vor Unfallgefahren.

2. Gerätebeschreibung und

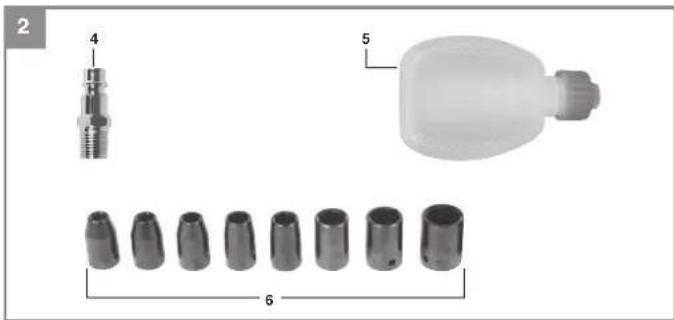

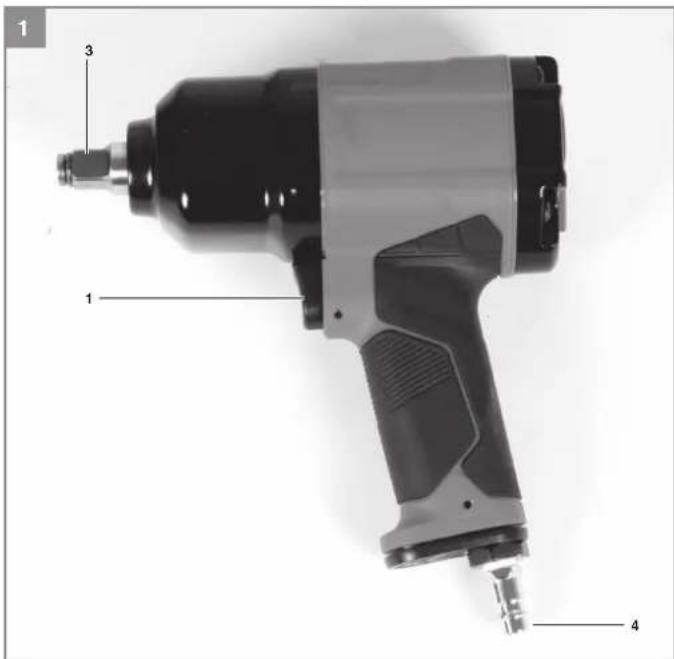

2.1 Gerätebeschreibung (Bild 1-4)

2. Schalter zur Einstellung von Rechts-Linkslauf

3. Vierkant für Nussaufnahme

5. Ölfl asche (ohne Öl)

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Druckluft-Schlagschrauber

Steckaufsätze (8 Teile)

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Schlagschrauber ist ein handliches, druckluft- betriebenes Gerät für den Einsatz beim Heimwer- ker. Er eignet sich zum Befestigen und Lösen von Verschraubungen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Beachten Sie! Zu geringe Schlauch-Innendurchmesser und zu lange Schlauchleitung führen zu Leis- tungsverlust am Gerät. Anl_TC_PW_340_SPK2.indb 6Anl_TC_PW_340_SPK2.indb 6 18.12.2018 15:39:0618.12.2018 15:39:06D

• Vierkantaufnahme p. 12
• ,7 mm (1/2 Zoll) Luftverbrauch p. 198
• l/min. empfohlener Schlauchdurchmesser p. 9
• mm Gewicht ,9 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 15744 ermittelt. Schalldruckpegel L p. 1

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme drei- er Richtungen) ermittelt entsprechend EN ISO 15744 und EN ISO 28927-2. Schwingungsemmissionswert a

Unsicherheit K = 1,5 m/s

Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Werkzeug verwendet wird, ändern und in Ausnahmefällen über dem angege- benen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Druckluft-Werkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Werkzeuges auftre- ten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Werten der Druckluftversorgung übereinstimmen. Trennen Sie vor allen Einstell-, Wartungs- und Reinigungsarbeiten die Druckluftversorgung. Luftversorgung: Über eine Druckluftquelle mit Druckeinstellmög- lichkeit wie z.B. Kompressor. Lesen Sie vor Inbe- triebnahme auch den Absatz Wartung und Pfl ege. Leistungsgröße des Kompressors: Der verwendete Kompressor sollte mindestens ein Kesselvolumen von 50 Liter haben. Einstellwerte für das Arbeiten: Stellen Sie an Ihrer Druckluftversorgung maximal einen Arbeitsdruck von 6,3 bar ein. Anl_TC_PW_340_SPK2.indb 7Anl_TC_PW_340_SPK2.indb 7 18.12.2018 15:39:0718.12.2018 15:39:07D

Beachten Sie: Tragen Sie beim Arbeiten mit dem Schrauber die erforderliche Schutzkleidung, insbeson- dere Schutzbrille. Beachten Sie die Sicherheitsbestimmungen.

5.1 Ölen des Gerätes

Vor jeder Inbetriebnahme und bei längerem Be- trieb:

Geben Sie 3-5 Tropfen Druckluft-Spezialöl in den Druckluftanschluss (5) (nicht im Liefer- umfang enthalten)

Lassen Sie das Gerät kurz laufen, damit überschüssiges Öl ausgeblasen wird.

5.2 Werkzeug aufstecken / entnehmen

(Bild 1) Stecken Sie den benötigten Steckschlüsselein- satz auf die Vierkantaufnahme (3). Zum Entnehmen ziehen Sie den Steckschlüsse- leinsatz von der Vierkantaufnahme (3) ab.

6.1 Anschluss an eine Druckluftversorgung

Verbinden Sie den Stecknippel (5) mit der Schnellkupplung eines Druckluftschlauches (Schlauch nicht im Lieferumfang enthalten).

Beachten sie den maximal zulässigen Ar- beitsdruck des Gerätes.

6.2 Drehrichtungsumschalter / Drehmoment-

schalter (Bild 4) Über den Drehrichtungsumschalter (2) können Sie zwischen Links-und Rechtslauf wählen und Drehmoment einstellen: 1 – kleines Drehmoment 2 – mittleres Drehmoment 3 – großes Drehmoment Hinweis! Um Beschädigungen am Getriebe zu vermeiden, lassen Sie das Gerät vollständig zum Stillstand kommen bevor Sie die Drehrichtung ändern!

6.3 Arbeiten mit dem Schlagschrauber

Stellen Sie den Drehrichtungsumschalter (2) auf Linkslauf ein.

Stecken Sie den Steckschlüsseleinsatz auf den Schlagschrauber (Siehe Punkt 5.2).

Setzen Sie den Schlagschrauber auf die Schraube/Mutter und drücken Sie den Ab- zugshebel (1).

Bei stark festsitzenden oder angerosteten Schrauben/Muttern ist ein „Anlösen“ der Schrauben/Muttern mit einem Radkreuz oder Drehmomentschlüssel vorzunehmen. Anziehen:

Warnung! Der Schlagschrauber sollte nur zum Lösen von Schrauben/Muttern verwen- det werden. Sollen jedoch Schrauben/Mut- tern mit dem Schlagschrauber festgezogen werden, ist ein dafür vorgesehener Drehmo- mentbegrenzer zu verwenden, da dies sonst zu Beschädigungen der Schraubverbindung führen kann. Diese sind im Fachhandel erhält- lich und nicht im Lieferumfang enthalten.

Vor dem Festziehen führen Sie die Schraube/ Mutter sorgfältig in das Gewinde ein.

Ziehen Sie Schrauben/Muttern, für die eine Drehmoment-Vorgabe gilt (z.B. im Kfz- Be- reich durch Vorgaben des Fahrzeugherstel- lers) unbedingt nur mit einem dafür vorgese- henen Drehmomentbegrenzer fest. Gefahr! Schrauben/Muttern mit einem Drehmoment- schlüssel auf das vom Hersteller vorgeschriebene Drehmoment nachziehen bzw. überprüfen!

7. Reinigung, Wartung und

Ersatzteilbestellung Trennen Sie vor allen Reinigungsarbeiten das Ge- rät von der Druckluftversorgung.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Anl_TC_PW_340_SPK2.indb 8Anl_TC_PW_340_SPK2.indb 8 18.12.2018 15:39:0718.12.2018 15:39:07D

Warnung! Trennen Sie das Gerät vom Druckluftnetz, bevor Sie Wartungs- und Reinigungsarbeiten durchfüh- ren. Die Einhaltung der hier angegebenen Wartungs- hinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb zu. Für eine dauerhafte einwandfreie Funktion Ihres Geräts ist eine regelmäßige Schmierung Voraus- setzung. Überprüfen Sie regelmäßig die Drehzahl und das Vibrationsniveau durch eine einfache Sichtkont- rolle. Hinweis: Verwenden Sie umweltverträgliches Druckluftöl, wenn das Gerät außerhalb von Werk- stätten benutzt wird. Folgende Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl: Über einen Nebelöler Schalten Sie zwischen der Druckluftquelle und dem Gerät einen Nebelöler (nicht im Lieferum- fang enthalten, im Fachhandel erhältlich). Von Hand Vor jeder Inbetriebnahme des Druckluft-Werkzeu- ges 3-5 Tropfen Spezial-Druckluftöl in den Druck- luftanschluss geben. Ist das Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Lagern Sie Ihr Druckluftwerkzeug nur in trocke- nen Räumen. Sonstige Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. Von der Garantie ausgeschlossen sind:

Schäden durch unzulässigen Arbeitsdruck.

Schäden durch nicht aufbereitete Druckluft.

Schäden, hervorgerufen durch unsachgemä- ßen Gebrauch oder Fremdeingriff.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Lagern Sie das Gerät und dessen Zubehör an ei- nem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Gerät in der Originalverpackung auf. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produk- te, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TC_PW_340_SPK2.indb 9Anl_TC_PW_340_SPK2.indb 9 18.12.2018 15:39:0718.12.2018 15:39:07D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Nussaufnahme Verbrauchsmaterial/ Verbrauchsteile* Steckaufsätze, Verlängerung Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_PW_340_SPK2.indb 10Anl_TC_PW_340_SPK2.indb 10 18.12.2018 15:39:0718.12.2018 15:39:07D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_PW_340_SPK2.indb 11Anl_TC_PW_340_SPK2.indb 11 18.12.2018 15:39:0718.12.2018 15:39:07D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen. Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

Aktuelle Preisauskünfte

Verfügbarkeiten der Ersatzteile

Servicestellen Vorort für Benzingeräte

Defekte Geräte anmelden

Garantieverlängerungen (nur bei bestimmten Geräten)

Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: [e-mail] · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_PW_340_SPK2.indb 12Anl_TC_PW_340_SPK2.indb 12 18.12.2018 15:39:0718.12.2018 15:39:07F
