Caractéristiques techniques	Perceuse sans fil METABO PowerMaxx BS Basic, tension 10.8 V, couple max 30 Nm, vitesse à vide 0-400/0-1300 tr/min, mandrin 0.8-10 mm.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, ainsi que pour le vissage.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et du mandrin, nettoyer les poussières après utilisation, consulter le manuel pour les réparations.
Sécurité	Porter des lunettes de sécurité, utiliser des gants si nécessaire, ne pas utiliser l'outil dans des conditions humides.
Informations générales	Poids léger pour une manipulation aisée, design ergonomique, garantie de 3 ans sur l'outil.

FOIRE AUX QUESTIONS - PowerMaxx BS Basic METABO

Comment recharger la batterie de la METABO PowerMaxx BS Basic ?

Pour recharger la batterie, insérez-la dans le chargeur METABO approprié et branchez le chargeur sur une prise électrique. La LED du chargeur indiquera l'état de charge.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Si la perceuse ne démarre toujours pas, essayez de remplacer la batterie ou vérifiez que le bouton de sécurité est désactivé.

Comment changer le foret sur la METABO PowerMaxx BS Basic ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et revissez le mandrin en tournant dans le sens des aiguilles d'une montre.

Quelle est la capacité maximale de perçage de la perceuse ?

La METABO PowerMaxx BS Basic peut percer jusqu'à 10 mm dans l'acier et jusqu'à 30 mm dans le bois.

Comment entretenir ma perceuse METABO ?

Pour entretenir votre perceuse, gardez-la propre et sèche. Vérifiez régulièrement l'état de la batterie et des forets, et lubrifiez les pièces mobiles si nécessaire.

Est-il possible d'utiliser la perceuse sur des matériaux durs ?

Oui, mais il est recommandé d'utiliser des forets spécifiques pour les matériaux durs comme le béton ou la pierre. Assurez-vous également d'utiliser le bon mode de perçage.

Quelle est la garantie de la METABO PowerMaxx BS Basic ?

La METABO PowerMaxx BS Basic est généralement fournie avec une garantie de 3 ans, mais cela peut varier en fonction du revendeur. Vérifiez les conditions de garantie précises auprès de votre vendeur.

Que faire si la batterie ne tient plus la charge ?

Si la batterie ne tient plus la charge, essayez de la recharger complètement. Si cela ne fonctionne pas, la batterie peut être usée et doit être remplacée.

Comment régler le couple de la perceuse ?

Le couple peut être réglé en tournant la bague de réglage située juste au-dessus du mandrin. Ajustez-le en fonction du matériau que vous percez.

Puis-je utiliser des accessoires non METABO avec ma perceuse ?

Oui, tant que les accessoires sont compatibles avec le mandrin et respectent les spécifications de la perceuse, vous pouvez utiliser des accessoires d'autres marques.

MODE D'EMPLOI PowerMaxx BS Basic METABO

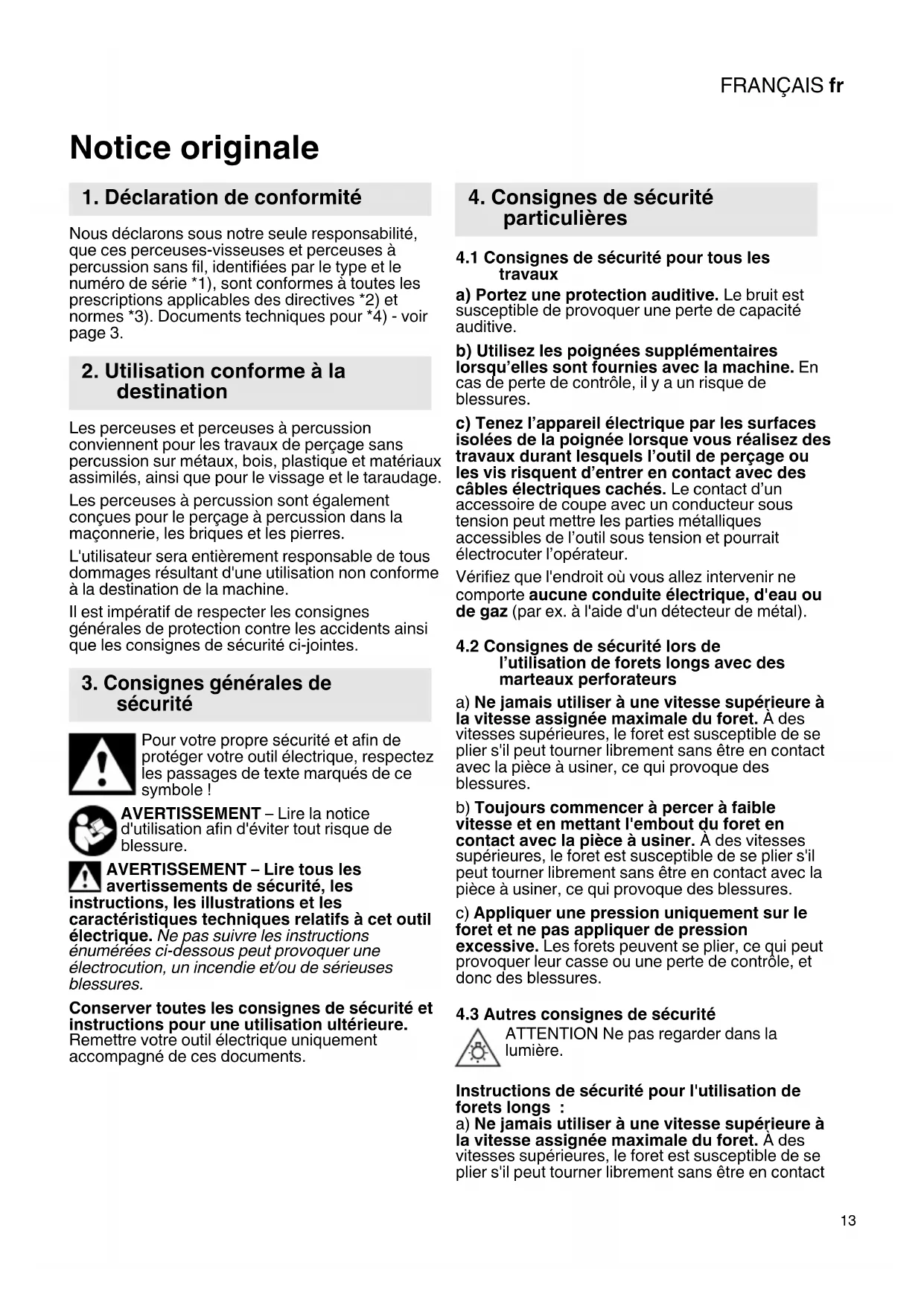

Notice originale Nous déclarons sous notre seule responsabilité, que ces perceuses-visseuses et perceuses à percussion sans fil, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. Les perceuses et perceuses à percussion conviennent pour les travaux de perçage sans percussion sur métaux, bois, plastique et matériaux assimilés, ainsi que pour le vissage et le taraudage. Les perceuses à percussion sont également conçues pour le perçage à percussion dans la maçonnerie, les briques et les pierres. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures. Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure. Remettre votre outil électrique uniquement accompagné de ces documents.

4.1 Consignes de sécurité pour tous les

travaux a) Portez une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive. b) Utilisez les poignées supplémentaires lorsqu’elles sont fournies avec la machine. En cas de perte de contrôle, il y a un risque de blessures. c) Tenez l’appareil électrique par les surfaces isolées de la poignée lorsque vous réalisez des travaux durant lesquels l’outil de perçage ou les vis risquent d’entrer en contact avec des câbles électriques cachés. Le contact d’un accessoire de coupe avec un conducteur sous tension peut mettre les parties métalliques accessibles de l’outil sous tension et pourrait électrocuter l’opérateur. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal).

4.2 Consignes de sécurité lors de

l’utilisation de forets longs avec des marteaux perforateurs a) Ne jamais utiliser à une vitesse supérieure à la vitesse assignée maximale du foret. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des blessures. b) Toujours commencer à percer à faible vitesse et en mettant l'embout du foret en contact avec la pièce à usiner. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des blessures. c) Appliquer une pression uniquement sur le foret et ne pas appliquer de pression excessive. Les forets peuvent se plier, ce qui peut provoquer leur casse ou une perte de contrôle, et donc des blessures.

4.3 Autres consignes de sécurité

ATTENTION Ne pas regarder dans la lumière. Instructions de sécurité pour l'utilisation de forets longs : a) Ne jamais utiliser à une vitesse supérieure à la vitesse assignée maximale du foret. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact

1. Déclaration de conformité

2. Utilisation conforme à la

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

avec la pièce à usiner, ce qui provoque des blessures. b) Toujours commencer à percer à faible vitesse et en mettant l'embout du foret en contact avec la pièce à usiner. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des blessures. c) Appliquer une pression uniquement sur le foret et ne pas appliquer de pression excessive. Les forets peuvent se plier, ce qui peut provoquer leur casse ou une perte de contrôle, et donc des blessures. Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable ! En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin ! Protégez les batteries de l'humidité ! N'utilisez pas de batteries défectueuses ou déformées ! N'exposez pas les batteries au feu ! N'ouvrez pas les batteries ! Ne touchez ni court-circuitez jamais entre eux les contacts d'une batterie. Si la machine est défectueuse, retirer la batterie de la machine. Sortez la batterie de la machine avant d'effectuer la maintenance ou un réglage quelconque. Assurez-vous que la machine est débranchée avant d'installer la batterie. Ne touchez pas l'outil lorsqu'il est en marche ! Éliminez uniquement les sciures de bois et autres lorsque la machine est à l'arrêt. Empêchez la pièce de se déplacer ou de tourner (par ex. en la serrant à l'aide de serre-joints à serrage à vis). Lampe à LED (2) : ne pas regarder directement dans le faisceau de la LED avec des instruments optiques. Réduction de la pollution due aux poussières : Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Parmi ces substances on trouve : le plomb (dans les enduits contenant du plomb), la poussière minérale (dans les briques, le béton, etc.), les additifs pour le traitement du bois (chromate, produits de protection du bois), quelques variétés de bois (comme la poussière de chêne et de hêtre), les métaux, l'amiante. Les conséquences de telles expositions dépendent de la durée et de la proximité d'exposition de l'utilisateur. Il est souhaitable que le corps n'absorbe pas ces particules. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Respectez les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation (p. ex. directives en matière de protection au travail, élimination des déchets). Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement. Utilisez des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement. Utilisez un système d'aspiration des poussières adapté. Réduisez la pollution due aux poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirez ou lavez les vêtements de protection. Ne pas les souffler, les battre ni les brosser. Transport de batteries Li-Ion : L'expédition de batteries Li-Ion est soumise à la législation sur les produits dangereux (UN 3480 et UN 3481). Lors de l'envoi de batteries Li-Ion, clarifiez les prescriptions actuellement valables. Le cas échéant, veuillez vous renseigner auprès de votre transporteur. Un emballage certifié est disponible chez Metabo. Envoyez uniquement des batteries dont le boîtier est intact et qui ne présentent pas de fuite. Pour l’envoi, sortez la batterie de l'outil. Protégez les contacts de tout court-circuit (par exemple les isoler à l'aide de ruban adhésif). Voir page 2. 1 Mandrin * 2 Voyant DEL 3 Douille de réglage (limitation de couple, couple maximal) * 4 Douille de réglage (limitation du couple de rotation) * 5 Douille de réglage (vissage, perçage, perçage à percussion) * 6 Interrupteur coulissant (1 ère

ème vitesse) 7 Indication de la capacité, pour le contrôle du niveau de charge de la batterie

5. Vue d'ensembleFRANÇAIS fr

8 Crochet de sangle 9 Inverseur de sens de rotation (réglage du sens de rotation, sécurité du transport) 10 Gâchette 11 Poignée 12 Déverrouillage du bloc batterie 13 Bloc batterie 14 Capot de protection *

Système de surveillance multi-fonctions de l'outil Si l'outil s'arrête automatiquement, le système électronique active le mode autoprotection. Un signal d'avertissement retentit. Il s'arrête après un délai de 30 secondes ou une fois la gâchette (10) relâchée. Malgré cette fonction de protection, lors de certaines applications il peut en résulter une surcharge dont la conséquence peut être un endommagement de la machine. Causes et solutions :

1. Bloc batterie presque vide (le système

électronique protège le bloc batterie de tout dommage dû à la décharge totale). Si le bloc batterie est presque vide, il faut le recharger !

2. Une surcharge trop longue de l'outil entraîne un

arrêt de la température. Laisser l'outil ou le bloc batterie refroidir. Remarque : l'outil refroidit plus rapidement lorsqu'il tourne à vide.

3. L'outil s'arrête lorsqu'il est soumis à une trop

grande intensité de courant (comme c'est le cas par exemple lors d'un blocage d'une certaine durée). Arrêter l'outil à l'aide de la gâchette (10). Ensuite, reprendre le travail normalement. Éviter tout autre blocage.

Chargez le bloc batterie avant utilisation. Vous trouverez les consignes pour recharger la batterie dans le mode d'emploi du chargeur Metabo. En cas de baisse de puissance, recharger le bloc batterie. La température de stockage optimale se situe entre 10°C et 30°C. Retrait Appuyer sur la touche de déverrouillage (12) du bloc batterie et retirer le bloc batterie (13). Installation Insérer le bloc batterie (13) dans son logement jusqu'au cran.

6.3 Réglage du sens de rotation / sécurité de

transport (protection contre tout enclenchement intempestif) N'actionner l'inverseur de sens de rotation (9) que lorsque le moteur est arrêté ! Actionner l'inverseur de sens de rotation (réglage du sens de rotation, sécurité de transport) (9). Voir page 2. R = Réglé sur sens de rotation à droite L = Réglé sur sens de rotation à gauche 0 = Position centrale : outil en sécurité de transport (empêchant le démarrage intempestif)

6.4 Sélection du rapport de transmission

ère Vitesse (vitesse réduite, couple de serrage particulièrement élevé, de préférence pour le vissage)

ème vitesse (vitesse élevée, de préférence pour le perçage)

6.5 Régler la limitation du couple de rotation,

le vissage, le perçage, le perçage à percussion Machines avec la désignation en BS... : 1...20 = régler le couple de rotation (avec limitation du couple de rotation) en tournant la douille (3) - des positions intermédiaires sont également possibles. = régler le perçage en tournant la douille (3) (couple de rotation max., sans limitation du couple de rotation) Afin d'éviter une surcharge du moteur, ne bloquez pas la broche. Machines avec la désignation en SB... : = régler le vissage en tournant la douille (5)

régler le couple de rotation (avec limitation du couple de rotation) en tournant la douille (4) - des positions intermédiaires sont également possibles. = régler le perçage en tournant la douille (5) (couple de rotation max., sans limitation du couple de rotation) Afin d'éviter une surcharge du moteur, ne bloquez pas la broche. = régler le perçage à percussion en tournant la douille (5) (couple de rotation max., sans limitation du couple de rotation) Afin d'éviter une surcharge du moteur, ne bloquez pas la broche.

6.6 Changement d'outil

Ouvrir le mandrin : tourner la douille du mandrin (1) dans le sens des aiguilles d'une montre. Serrer l'outil : ouvrir le mandrin et insérer l'outil aussi profondément que possible. Tourner la douille du mandrin (1) dans le sens des aiguilles d'une montre jusqu'à ce que l'outil soit correctement fixé. En cas

de queue d'outil souple, il faudra éventuellement resserrer après avoir effectué de courts travaux de perçage.

6.7 Mise en route/arrêt de l'outil, réglage de

la vitesse Pour mettre la machine en marche, appuyer sur la gâchette (10). La vitesse peut être modifiée par une pression sur la gâchette.

6.8 Mandrin avec système

de changement rapide "Quick" (pour PowerMaxx BS Quick...) Retrait : Voir page 2, fig. A. Glisser la bague de verrouillage vers l'avant (a) et retirer le mandrin de perçage par l'avant (b). Fixation : Glisser la bague de verrouillage vers l'avant et monter le mandrin de perçage jusqu'en butée sur la broche de perçage.

6.9 Mandrin (pour PowerMaxx BS)

Voir page 2, fig. B. Fixation : Dévisser le capot de protection (14). Visser le mandrin autoserrant sur le filetage du mandrin. On peut serrer le mandrin autoserrant à l'aide d'une clé à fourche (et utiliser ce même outil pour le desserrage). Pour travailler avec des embouts à visser ou supports d'embout longs, nous recommandons d'utiliser la douille de serrage pour embouts réf. 6.31281 (voir chapitre Accessoires). Utilisez uniquement des batteries Metabo et des accessoires Metabo originaux. Voir page 4. Utilisez uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. A Mandrin autoserrant. Mise en place, PowerMaxx BS: Dévisser le capot de protection (14). Visser le mandrin autoserrant sur le filetage du mandrin. On peut serrer le mandrin autoserrant à l'aide d'une clé à fourche (et utiliser ce même outil pour le desserrage). B Bloc batterie C Renvoi d'angle D Chargeur E Douille de serrage pour embouts F Porte-embout avec système de changement rapide "Quick" G Coffret d'embouts Gamme d'accessoires complète, voir www.metabo.com ou le catalogue. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivre les règlementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et acces- soires. Les matériaux d’emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service. Les blocs batteries ne doivent pas être jetés avec les ordures ménagères ! Ramener les blocs batte- ries défectueux ou usagés à un revendeur Metabo ! Ne pas jeter les blocs batteries dans l'eau. Protégez l'environnement et ne jetez pas les outils électriques et les blocs batteries avec les ordures ménagères. Observez les régle- mentations nationales concernant la collecte séparée et le recyclage des machines, des embal- lages et des accessoires. Avant d'éliminer l'outil électrique, décharger son bloc batterie. Protéger les contacts contre les court- circuits (p. ex. les isoler à l'aide de ruban adhésif). Commentaires sur les indications de la page 3. Sous réserve de modifications allant dans le sens du progrès technique. U = tension (tension max. = 12 V, tension nominale = 10,8 V) n =Vitesse à vide Couple lors du vissage :

=vissage dans un matériau tendre (bois)

=vissage dans un matériau dur (métal)

=couple de serrage réglable (avec limitation du couple) Diamètre maxi de foret :

2 max =dans du bois tendre

7. Conseils et astuces

10. Protection de l'environnement

11. Caractéristiques techniquesFRANÇAIS fr

3 max = dans la maçonnerie s = cadence de frappe max. m = poids (avec batterie) G = filet de la broche Valeurs de mesure déterminées selon NE 62841. Température ambiante admissible pendant le fonctionnement : -20 °C à 50 °C (performances limitées à des températures inférieures à 0 °C). Température ambiante admissible pour le stockage : 0 °C à 30 °C Courant continu Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Valeur vibratoire totale (somme vectorielle tridirectionnelle) déterminée selon NE 62841 :

h, ID = valeur d’émission de vibrations (perçage avec percussions dans le béton)

h, D = valeur d'émission vibratoire (perçage dans le métal)

h, S = valeur d’émission de vibrations (vissage sans percussion)

h,... = incertitude (vibration) Niveau sonore typique en pondération A

= niveau de pression acoustique

= niveau de puissance acoustique

= Incertitude (niveau sonore) Pendant le fonctionnement, le niveau sonore peut dépasser 80 db(A). Porter un casque antibruit !NEDERLANDSnl
