КОЛДОНУУЧУ КОЛДОНМОСУ PowerMaxx BS Basic METABO

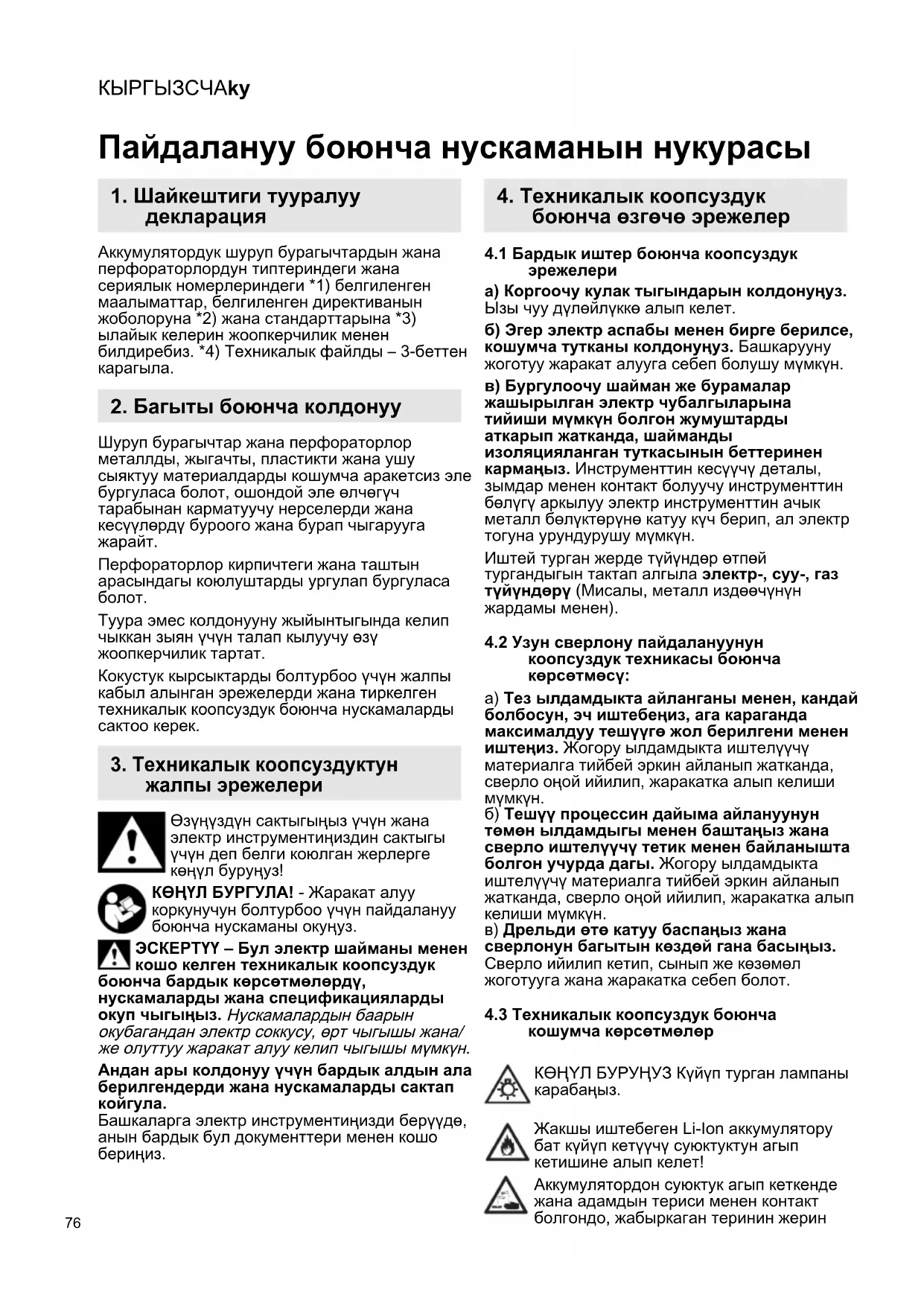

Пайдалануу боюнча нускаманын нукурасы Аккумулятордук шуруп бурагычтардын жана перфораторлордун типтериндеги жана сериялык номерлериндеги *1) белгиленген маалыматтар, белгиленген директиванын жоболоруна *2) жана стандарттарына *3) ылайык келерин жоопкерчилик менен билдиребиз. *4) Техникалык файлды – 3-беттен

Шуруп бурагычтар жана перфораторлор металлды, жыгачты, пластикти жана ушу сыяктуу материалдарды кошумча аракетсиз эле бургуласа болот, ошондой эле өлчөгүч тарабынан карматуучу нерселерди жана кесүүлөрдү буроого жана бурап чыгарууга

Перфораторлор кирпичтеги жана таштын арасындагы коюлуштарды ургулап бургуласа

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн талап кылуучу өзү жоопкерчилик тартат. Кокустук кырсыктарды болтурбоо үчүн жалпы кабыл алынган эрежелерди жана тиркелген техникалык коопсуздук боюнча нускамаларды сактоо керек. Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз! КӨҢҮЛ БУРГУЛА! - Жаракат алуу коркунучун болтурбоо үчүн пайдалануу боюнча нускаманы окуңуз. ЭСКЕРТҮҮ – Бул электр шайманы менен кошо келген техникалык коопсуздук боюнча бардык көрсөтмөлөрдү, нускамаларды жана спецификацияларды окуп чыгыңыз. Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/ же олуттуу жаракат алуу келип чыгышы мүмкүн. Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап

Башкаларга электр инструментиңизди берүүдө, анын бардык бул документтери менен кошо

4.1 Бардык иштер боюнча коопсуздук

a) Коргоочу кулак тыгындарын колдонуңуз. Ызы чуу дүлөйлүккө алып келет. б) Эгер электр аспабы менен бирге берилсе, кошумча тутканы колдонуңуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн. в) Бургулоочу шайман же бурамалар жашырылган электр чубалгыларына тийиши мүмкүн болгон жумуштарды аткарып жатканда, шайманды изоляцияланган туткасынын беттеринен кармаңыз. Инструменттин кесүүчү деталы, зымдар менен контакт болуучу инструменттин бөлүгү аркылуу электр инструменттин ачык металл бөлүктөрүнө катуу күч берип, ал электр тогуна урундурушу мүмкүн. Иштей турган жерде түйүндөр өтпөй тургандыгын тактап алгыла электр-, суу-, газ түйүндөрү (Мисалы, металл издөөчүнүн жардамы менен).

4.2 Узун сверлону пайдалануунун

коопсуздук техникасы боюнча көрсөтмөсү: а) Тез ылдамдыкта айланганы менен, кандай болбосун, эч иштебеңиз, ага караганда максималдуу тешүүгө жол берилгени менен иштеңиз. Жогору ылдамдыкта иштелүүчү материалга тийбей эркин айланып жатканда, сверло оңой ийилип, жаракатка алып келиши

б) Тешүү процессин дайыма айлануунун тѳмѳн ылдамдыгы менен баштаңыз жана сверло иштелүүчү тетик менен байланышта болгон учурда дагы. Жогору ылдамдыкта иштелүүчү материалга тийбей эркин айланып жатканда, сверло оңой ийилип, жаракатка алып келиши мүмкүн. в) Дрельди өтө катуу баспаңыз жана сверлонун багытын көздөй гана басыңыз. Сверло ийилип кетип, сынып же көзөмөл жоготууга жана жаракатка себеп болот.

4.3 Техникалык коопсуздук боюнча

кошумча көрсөтмөлөр КӨҢҮЛ БУРУҢУЗ Күйүп турган лампаны

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет! Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин

1. Шайкештиги тууралуу

2. Багыты боюнча колдонуу

3. Техникалык коопсуздуктун

4. Техникалык коопсуздук

боюнча өзгөчө эрежелерКЫРГЫЗСЧА ky

тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көздү таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла! Аккумуляторго суу тийгизбегиле! Жакшы иштебеген же деформацияланган батареяны колдонууга тыюу салынат! Аккумулятордук батареяны жылуулукка жана отко жакындатпагыла! Батареяны ачууга тыюу салынат! Аккумулятордун контакттарын кармабагыла, зымдардын биригишине жол бербегиле! Иштебеген инструменттин батареясын алып

Ар кандай түздөөлөрдүн жана техникалык тейлөөлөрдүн алдында батареяны алып

Батареяны ордуна салуунун алдында, электр инструмент өчүк экендигин тактагыла. Тегеренүүчү бөлүгүн кармоого тыюу салынат! Күкүмдөрдү жана ушу сыяктууларды тазалоодо инструмент өчүрүлгөн абалда гана болсун. Сыйгалануудан же айлануудан сактоочу бөлүктү орноткула (мисалы, бекиткичтерди бекитүүнүн жардамы менен). Жарыкдиоддук лампа (2): оптикалык орноткуч аркылуу жарыкдиоддук нурларды түз карабагыла. Чаңдын чыгышын азайтуу: Перфоратор менен иштөөдө пайда бөлгөн бөлүкчөлөрдө рак, аллергиялык реакцияларды, респиратордук ооруларды туубаса деффекттерди жана репродуктивдик функцияларды бузууну алып келүүчү заттар болушу мүмкүн. Мындай заттардын кээ бир мисалдары: коргошун (коргошун кошулган боектордо), минералдык чаң (кирпичте, бетондо ж.б.) жыгачты иштеп чыгарууга кошулуучу заттар (хромат, жыгач үчүн антисептиктер), жыгачтын кээ бир түрлөрү (мисалы, эмен жана кагаздын чаңы), металл,

Коркунучтун жогорулугу талап кылуучу же башка жанындагы адамдар канчалык көп кабыл болгонуна жараша болот. Бөлүкчөлөрдү организмге киргизбегиле. Мындай заттардын таасирин төмөндөтүү үчүн жумушчу орунду аба алмаштыргыч менен камсыздап, микроскопикалык бөлүкчөлөрдү өткөрбөй турган респираторлор сыяктуу тийиштүү коргоочу жабдыктарды кийүү керек. Материалдар, жумушчулар менен иштөө боюнча, иштин түрү жана анын жайгашкан жерин аныктоо боюнча белгиленген эрежелерди сактагыла (мисалы, техникалык коопсуздук, утилизация боюнча эрежелер). Бөлүкчөлөр айлана боюнча тарабашы үчүн аларды пайда болгон жеринен чогултуу керек. Иштин ар бир түрүнө ылайыктуу аксессуарларды колдонгула. Аны менен айлана-чөйрөгө бөлүкчөлөр азыраак чаңдалат. Чаңды кетирүү үчүн тийиштүү чаң соргучтарды колдонгула. Чаңдын зыян таасирин төмөндөткүлө: - пайда болгон зыян бөлүкчөлөрдүн нугун жана жабдыктардын чачылуучу газдарын өзүңөргө, жаныңардагы адамдарга же туруп калган чаңга багыттабагыла, - аба соргучту жана/же аба тазалагычтарды колдонгула, - Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чаңды кайра көтөрөт. - Коргоочу кийимди атайын чаң соргуч менен тазалап же жууш керек. Үйлөбө, чаппа жана щетка менен тазалаба. Литий-ион аккумуляторлорун транспорт менен ташуу: Ион литий кошулган аккумуляторлору коркунуч жүктөрү тууралуу мыйзамдарынын талаптарына туура келет (UN 3480 жана UN 3481). Литий-иондук аккумуляторлорду жөнөтүүдө алар үчүн учурдагы транспорт аркылуу ташуу боюнча эрежелерин тактап алгыла. Жүктөрдү ташуу менен иштеген ортодогу фирмалардан зарыл маалыматтарды алсаңар болот. Тастыкталган таңгакты Metabowerke GmbH немис компаниясынан алсаңар болот. Аккумуляторлор бузулбаган корпуста жана суюктугу агылбаган учурда гана траспорт аркылуу ташылат. Жөнөтүүнүн алдында жабдыктан батареяны алып салуу керек. Ток чыкбашы үчүн ачык контакттарды коргоо керек (мисалы, изолента менен). 2-бетти кара. 1 Кысуучу патрон * 2 Жарыкдиоддук жарык берүүчү 3 Баптоо (тегеренүүчү убагын чектөө, эң жогорку айлануучу убагы) 4 Баптоолор (тегеренүүчү убагын чектөө) * 5 Баптоолор Тегеретип киргизүү/тегеретип чыгаруу, бургулап тешүү, бургулоо 6 Иштин режимдерин кайра күйгүзүүчү 1./2.

7 батареянын зарядынын деңгээлинин

8 Ременди тигүүчү илме 9 оңго/солго тегеренүүчүнүн күйүзүп өчүргүчү (айлануунун багытын, күйүзүп өчүргүчтү блоктоону баптайт) 10 Өчүргүч 11 Тутка 12 Батареяны таңгактан ачуу 13 Батареяны таңгактоо

5. Кыскача билдирүүКЫРГЫЗСЧАky

14 Капкагы * топтолушуна жараша

Жабдыктын өзүнүн өчүшү өзүн-өзү коргоо режими активдештирилгенин көрсөтөт. Алдын-ала билдирүүчү сигнал берилет (узак үн сигналы). сигнал 30 секунддан кийин же өчүрүү баскычын баскандан кийин токтойт (10). Мындай коргоо функциясынын болушуна карабастан, кандайдыр бир убак колдонуудан кийин чыңалышы мүмкүн анын жыйынтыгы инструменттин бузулушуна алып

Аларды жок кылуу себептери жана

1. Аккумулятордун заряды түгөндү (тутум

температуранын өчүшүнө алып келет. Инструментти же аккумуляторду муздаткыла.

Бош иштеген режимде жабдык тезирээк муздайт.

3. Токтун абдан жогорку иштешинде

(мисалы, узак блоктолгон учурда болот) машина өчүрүлөт. Өчүрүү баскычын басып, жабдыкты өчүрүү (10). Андан ары мурунку режимде эле иштөө. Кийинкиде блокко түшүрбөөгө аракеттенгиле.

Колдонуунун алдында аккумуляторду заряддоо

Аккумуляторду кубаттоо боюнча нускаманы Metabo кубаттоочу түзмөгүнүн пайдалануу эрежелеринен караңыз. Электртогунан өчүрүүдө батареяны кайра зарядка койгула. 10 ° С чейин 30 ° С тегерегинде сактоочу оптималдуу температура. Аккумуляторду чыгаруу Батареяны чыгаруучу баскычын басуу (12) жана батареяны чыгаруу (13). Аккумулятордун койгучу жылчыкка (13) чейин батареяны койгула.

6.3 Айлануунун багыты, блоктоо

Баптоо (күйгүзүп өчүргүч) Күйгүзүп өчүрүү реверстик абалга өзгөртүү (9) өчүрүлгөн кыймылдаткычта өзгөртүү! Күйгүзүп өчүрүү реверсти орнотуу (айлануу багыты, блоктоо) (9). 2-бетти карагыла: R = саатын жебеси боюнча каратуу L = саатын жебесине каршы каратуу 0 = ортоңку абалга келтирүү: блоктоо (күйгүзүп өчүрүү) орнотулган

6.4 Иштин режимин тандоо

1. Режим (айлануунун төмөн ылдамдыгы

жогорку тегеренүүчү убагы, көбүнчө тегеретүү үчүн)

2. Режим (тегерүүнүн жогорку

ылдамдыгы, көбүнчө бургулоо үчүн)

6.5 Тегеренүү убагын, тегеретүүнү,

бургулап тешүүнү, бургулоону чектөөчүнү орнотуу «BS…» белгиси менен жабдык: 1...20 = Тегеренүүчү убагынорнотуу (втулканы кайруу жолу менен чектөө) (3) позициянын ортодогу аралыктары болушу мүмкүн. = Втулканы кайруу жолу менен бургулап тешүүнү (3) орнотуу (жогорку тегеренүүчү убак, тегеренүүчү убакты

Кыймылдаткыч ысыбашы үчүн шпинделди блокко койбогула. «SB…» белгиси менен жабдык...: = втулканы кайруу жолу менен айлантууну (5) орнотуу

Орнотуу Тегернүүчү убагын втулканы кайруу жолу менен (тегеренүү убагын чектөө менен) (4) позициянын ортодогу аралыктары болушу мүмкүн. = Орнотуу Бургулоо Втулканы кайруу жолу (5) менен (жогорку айлануучу убак, айлануучу убакты чектөөсүз) Кыймылдаткыч ысыбашы үчүн шпинделди блокко койбогула. = Орнотуу Күч менен бургулоо Втулканы кайруу жолу менен (5) (жогорку тегеренүүчү убак, тегеренүүчү убакты чектөөсүз) Кыймылдаткыч ысыбашы үчүн шпинделди блокко койбогула.

6.6 Патронду алмаштыруу

Патронду бошотуу: Саатын жебеси боюнча (1) кысуучу /бошотуучу винтти кайруу. Патронду кысуу: Патронду ачып жана инструменттин ичине болушунча тереңирээк жайгаштыруу. Патронду саатын жебеси (1) менен аягына чейин буроо.

Аяк жагы жумшак болсо, бургулоо убагында бир аздан кийин кысып койгула.

6.7 Электр инструментти күйгүзүп, өчүрүп,

ылдамдуулугун орноткула. Инструментти күйгүзүү үчүн (10) иштетүү баскычын баскыла. Иштетүү баскычын басып, ылдамдыгын өзгөртсө болот.

6.8 Тез кысуучу патрон Quick (PowerMaxx

BS Quick…) Чыгарып салуу: 2-бетти карагыла, патронду бекитүүчү гильзаны алдыга коюп (а) жана патронду алдыга тарткыла (б). Орнотуу: Патронду бекитүүчү гильзасын алдыга коюп, бургулоонун шпинделине патронду аягына чейин жылдыргыла.

6.9 Патрон (PowerMaxx BS)

2-беттеги Б сүрөтүн карагыла. Орнотуу: Капкагын артка буроо (14). Шпинделдин кескичине патронду бурагыла. Тез кысуучу патрон бекем кысылышы мүмкүн ошондой эле бошотулат гайкалык ачкычтын жардамы менен. Бурагычтын саптоолору же саптагычты кармагыч менен иштөөдө кармап туруучу түтүктү сунуштайбыз 6.31281 (аксессуарлар бөлүгүн караңыздар). Metaboнун таза батареялары жана Metabo аксессуарларын гана колдонгула. 4-бетти карагыла. Ушул баракчада келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү аксессуарларды гана колдонгула. A Тез кысуучу патрон. PowerMaxx BSти орнотуу: Капкагын артка буроо (14). Шпинделдин кескичине патронду бурагыла. Тез кысуучу патрон бекем кысылышы мүмкүн ошондой эле бошотулат гайкалык ачкычтын жардамы

B Аккумулятор C Бурагычтын бурчу D Заряд берүүчү жабдык E Кармоочу түтүк F Тез кысып кармоочу Quick саптагычы G Саптоолордун тизмеги Аксессуарлардын толук жыйнактарын www.metabo.com сайтынан же каталогдон

Электринструментти ремонттоо атайлашылган тейлөө устаканаларында гана жүргүзүлүшү керек! Metabo фирмасынын электр жабдыктарын ремонттоо үчүн Metabo өкүлчүлүгүнө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар. Камдыктардын тизмесин www.metabo.com сайтынан жүктөп аласыздар. Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла. Таңгактоочу материалдар муниципалдык эрежелерге ылайык алардын маркировкасына ылайык жок кылынууга тийиш. Кошумча маалыматты www.metabo.com тейлөө жаатынан таба аласыз. Аккумулятордук батареяларды тиричилик калдыктары менен бирге кайра пайдаланууга болбойт! Бузулган же колдонулган батареяларды Metabo фирмасына кайрып

Батареяларды сууга ыргытпагыла. Айлана-чөйрөнү коргогула жана электр инструменттерди жана батареяларды тиричилик калдыктар менен бирге ыргытпагыла. Жергиликтүү эрежелерди сактагыла өзүнчө жыйноолорду колдонуудан чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра пайдалунууда. Утилизациянын алдында электр инструменттеги батареянын зарядын аягына чейин бүтүргүлө. Ток чыкбашы үчүн ачык контакттарды коргоо керек (мисалы, изолента

Деталдардын сүрөттөлүшүн 3-беттен карагыла. Техникалык прогресске байланыштуу өзгөрүүлөрдү алдын ала карагыла. U = Чыңалуусу (максималдуу чыңалуусу = 12 В, номиналдуу чыңалуусу = 10,8 В) n =бош жүрүштөрдүн айланышынын саны Винттерди тегеретип бекитүү:

=ылайыгын келтирип түздөгүч (тегеренүүчү убакты чектөө менен) Бургулагычтын максималдуу диаметри:

макс.2 = жумшак жыгач үчүн

макс.3 = коюлгандар үчүн

7. Кеңештер жана сунуштар

10. Айлана-чөйрөнү коргоо

11. Техникалык шарттарыКЫРГЫЗСЧАky

s = уруулардын макс. саны m =салмагы (батарея менен) G =жүрүүчү кескич Пайдалануу учурунда чөйрөсүндө уруксат берилген температура: -20 °C - 50 °C (температура 0 °C төмөн болсо, чектелген кубаттуулукта иштейт). Сактоо учурунда чөйрөсүндө уруксат берилген температура: 0 °C - 30 °C. Өлчөөнүн мааниси EN 62841 стандартка ылайык аныкталат. II класстагы жабдык Дайыма болуучу ток Берилгендер киргизүүлөрдүн эсеби менен берилген (учурдагы стандарттарга ылайык).

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же төмөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана төмөн фазасын баалоо үчүн карагыла. Берилген бааларга ылайык колдонуучу үчүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын. Дирилдөөнүн жалпы мааниси (триаксалдык вектордун суммасы) EN 62841 стандарттарына ылайык аныкталат:

h, ID = Дирилдөөнүн эмиссиясынын маанисибетондогу жылчыкты бургулоо

h, ID = Дирилдөөнүн эмиссиясынын мааниси (металлдагы жылчыкты бургулоо)

h, S = Дирилдөөнүн эмиссиясынын мааниси (күч колдонуусуз тегеретүү)

h, … = Аныксыздык (дирилдөө) Ызы чуунун деңгээли

= акустикалык кубаттулук

= Аныксыздык Иштөө убагында ызы чуунун деңгээли 80 дБ(А) чейин жогорулайт. Коргоочу кулак бекиткичтерди колдонгула! EAC-Text Алуучу үчүн маалымат: Шайкештик тастыктамасы: Шайкештик тастыктамасы: № ТС RU C- DE.БЛ08.В.00990, колдонуу мөөнөтү -

24.11.2017 - 23.11.2022-ж., өндүрүмдү

тастыктоочу «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации» тарабынан берилген; Дареги(юр. жана факт боюнча.): 153032, Россия Федерациясы, Иванов обл., Иваново ш., Станкостроителей көч., 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аккредитация аттестаты № RA.RU.11БЛ08, 24.03.16-ж., Федералдык аккредитация кызматы тарабынан берилген. Өндүргөн өлкө: Кытай Өндүрүүчү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Россиядагы импорттоочу: ООО "Метабо Евразия" Россия, 127273, Москва Березовая аллея көч., 5 а, стр 7, 106-кеңсе тел.: [phone] Өндүрүлгөн күнү шаймандын энтамгасында көрсөтүлгөн 10 орундуу сериялык номеринде шифрленген. 1-сан жылын билдирет, мисалы, «4» саны буюмдун 2014-жылы өндүрүлгөнүн билдирет. 2 жана 3-сандары өндүрүлгөн жылдагы айды билдирет, мисалы, «05» - май Буюмдун колдонуу мөөнөтү 7 жыл. Өндүрүлгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).УКРАЇНСЬКА uk
