| Бренд | Metabo |
| Модель | PowerMaxx BS Basic |
| Тип продукту | Акумуляторний дриль-шуруповерт |
| Номінальна напруга | 10,8 В |
| Максимальна напруга | 12 В |
| Тип акумулятора | Li-Ion |
| Кількість швидкостей | 2 (механічні) |
| Патрон | Самозатискний або швидкозмінний (залежно від версії) |
| Регулювання крутного моменту | 20 позицій від 1 до 20 |
| Функції | Свердління та загвинчування |
| Напрямок обертання | Праве, ліве та транспортне блокування (положення 0) |
| Безпека | Перемикач напрямку обертання, транспортне блокування, захист від перевантаження, блокування шпинделя |
| Освітлення | Світлодіодний індикатор (не дивитися безпосередньо) |
| Рівень шуму | Може перевищувати 80 дБ(А) – використовуйте навушники |
| Робоча температура | від -20 °C до 50 °C (знижена продуктивність нижче 0 °C) |
| Температура зберігання | від 0 °C до 30 °C |
| Обслуговування | Очищати сухою ганчіркою; не використовувати агресивні засоби |
| Запасні частини | Доступні на www.metabo.com |
| Ремонтопридатність | Ремонт уповноваженим спеціалістом Metabo |
| Сумісні аксесуари | Акумулятори та зарядні пристрої Metabo, кутова насадка, швидкозмінний тримач насадок тощо |
| Захист навколишнього середовища | Утилізація згідно з місцевими нормами; не викидати разом із побутовими відходами |
Часті запитання - PowerMaxx BS Basic METABO
Питання користувачів про PowerMaxx BS Basic METABO
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого дриль у форматі PDF безкоштовно! Знайдіть свій посібник PowerMaxx BS Basic - METABO і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. PowerMaxx BS Basic бренду METABO.
ПОСІБНИК КОРИСТУВАЧА PowerMaxx BS Basic METABO

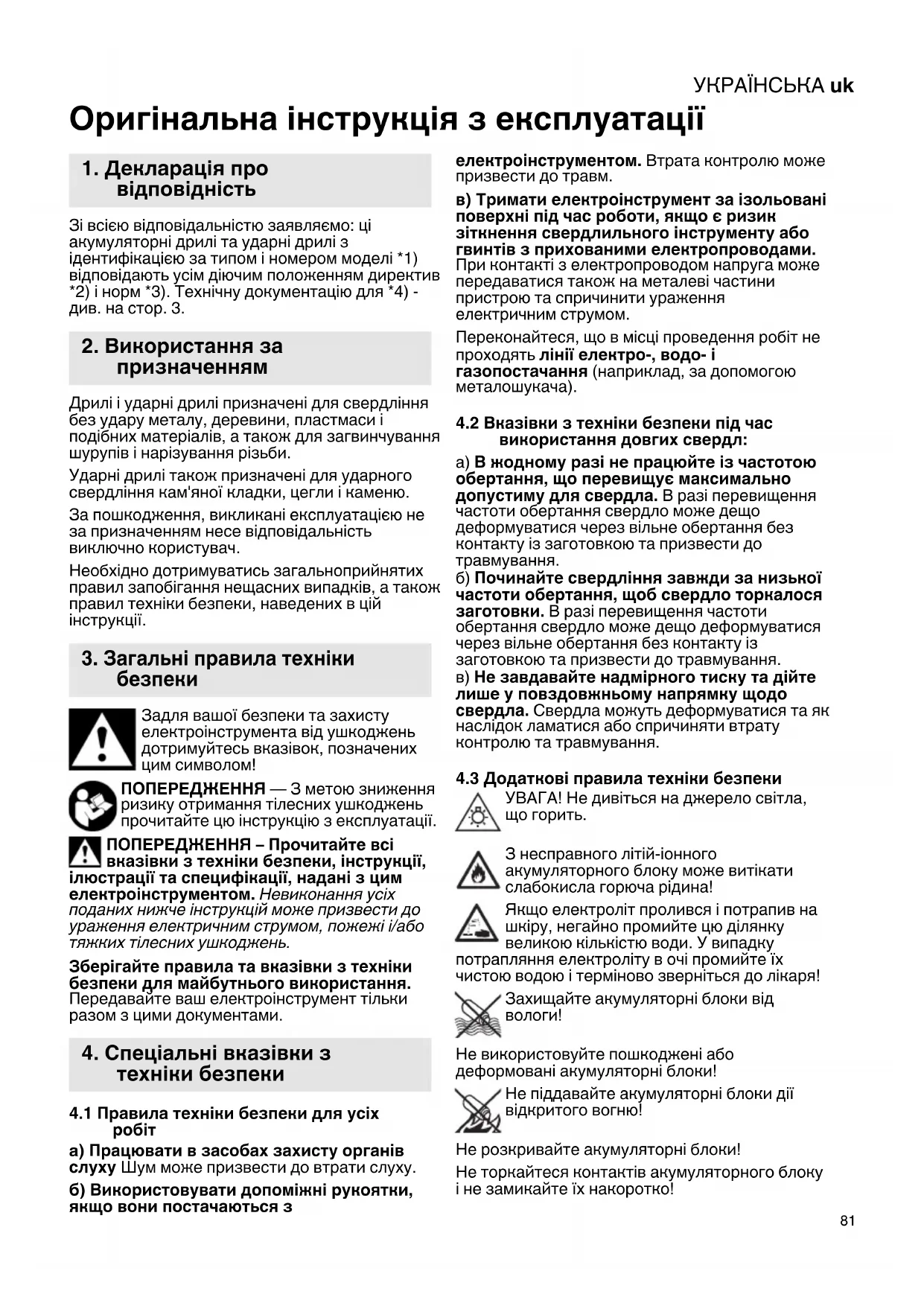

uk Оригінальна інструкція з експлуатації 81
Оригінальна інструкція з експлуатації
1. Декларація про відповідність
Зі всією відповідальністю заявляемо: ці акумуляторні дрилі та ударні дрилі з ідентифікацією за типом і номером моделі *1) відповідають усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.
2. Використання за призначенням
Дрилі і ударні дрилі призначені для свердління без удару металу, деревини, пластмаси і подібних матеріалів, а також для загвинчування шурупів і нарізування різьби.
Ударні дрилі також призначені для ударного свердління кам'яної кладки, цегли і каменю.
За пошкодження, викликані експлуатацією не за призначенням несе відповідальність виключно користувач.
Необхідно дотримуватись загальноприйнятих правил запобігання нещасних випадків, а також правил техніки безпеки, наведених в цій інструкції.
3. Загальні правила техніки безпеки
Задля вашої безпеки та захисту електроінструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом!
ПОПЕРЕДЖЕННЯ — 3 метою зниження ризику отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.
ПОПЕРЕДЖЕННЯ – Прочитайте всі вказівки з техніки безпеки, інструкції, страції та специфікації, надані з цим ктроінструментом. Невиконання усіх них нижче інструкцій може призвести до ження електричним струмом, пожежі і/або їх тілесних ушкоджень.
Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш електроінструмент тільки разом з цими документами.
4. Спеціальні вказівки з техніки безпеки
4.1 Правила техніки безпеки для усіх робіт
а) Працювати в засобах захисту органів слуху Шум може призвести до втрати слуху.
б) Використовувати допоміжні рукоятки, якщо вони постачаються з
електроінструментом. Втрата контролю може призвести до травм.
в) Тримати електроінструмент за ізольовані поверхні під час роботи, якщо є ризик зіткнення свердлильного інструменту або гвинтів з прихованими електропроводами. При контакті з електропроводом напруга може передаватися також на металеві частини пристрою та спричинити ураження електричним струмом.
Переконайтеся, що в місці проведення робіт не проходять лінії електро-, водо- і газопостачання (наприклад, за допомогою металошукача).
4.2 Вказівки з техніки безпеки під час використання довгих свердл:
a) В жодному разі не працюйте із частотою обертання, що перевищує максимально допустиму для свердла. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та призвести до травмування.
б) Починайте свердління завжди за низької частоти обертання, щоб свердло торкалося заготовки. В разі перевищення частоти обертання свердло може дещо деформуватися через вільне обертання без контакту із заготовкою та призвести до травмування.
в) Не завдавайте надмірного тиску та дійте лише у повздовжньому напрямку щодо свердла. Свердла можуть деформуватися та як наслідок ламатися або спричиняти втрату контролю та травмування.
4.3 Додаткові правила техніки безпеки
УВАГА! Не дивіться на джерело світла, що горить.
З несправного літій-іонного акумуляторного блоку може витікати слабокисла горюча рідина!
Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку пляння електроліту в очі промийте їх о водою і терміново зверніться до лікаря!
Захищайте акумуляторні блоки від вологи!
Не використовуйте пошкоджені або деформовані акумуляторні блоки!
Не піддавайте акумуляторні блоки дії відкритого вогню!
Не розкривайте акумуляторні блоки!
Не торкайтеся контактів акумуляторного блоку і не замикайте їх накоротко!
УКРАЇНСЬКАук
Якщо інструмент пошкоджений, вийміть з нього акумуляторний блок.
Перед початком будь-яких робіт з регулювання або технічного обслуговування витягніть акумуляторний блок із електроінструменту.
Переконайтеся в тому, що електроінструмент при установці акумуляторного блоку вимкнений.
Не доторкайтеся до інструментальної насадки, що обертається!
Видаляйте тирсу та інше сміття тільки після повної зупинки інструменту.
Закріпіть оброблювану деталь так, щоб вона не зсувалася та не оберталася (наприклад, за допомогою струбцини).
Світлодіодне підсвічування (2): не дивитеся на світлодіод, що горить, через оптичні прилади.
Зниження впливу пилу:
Пил, що утворюється при роботі з цією машиною, може містити речовини, які викликають рак, алергічні реакції, захворювання дихальних шляхів, вроджені дефекти та інші ушкодження репродуктивної системи. Деякі з цих речовин: свинець (у фарбі зі вмістом свинцю), мінеральний пил (з будівельної цегли, бетону та ін.), домішки при обробці деревини (сіль хромової кислоти, засоби захисту деревини), деякі види дерева (деревинний пил дуба та бука), метали, азбест. Ступінь ризику залежить від того, як довго користувач або інші люди зізнають шкідливого впливу.
Уникайте потрапляння пилу усередину тіла.
Для зниження впливу шкідливих речовин: забезпечте ефективну вентиляцію робочого місця та користуйтеся відповідними засобами захисту, такими як респіратор, що здатні відфільтровувати мікроскопічні частки.
Дотримуйтесь правил та приписів стосовно вашого матеріалу, персоналу, сфери та місця використання (наприклад, положення про охорону праці, утилізацію тощо).
Забезпечуйте уловлювання пилу в місці утворення, не допускайте його відкладення на поверхнях.
Для спеціальних робіт використовуйте відповідне приладдя. Це дозволить зменшити кількість часток, що неконтрольовано потрапляють в довкілля.
Використовуйте відповідні засоби уловлювання пилу.
Для зменшення впливу пилу:
- не направляйте потік повітря, що виходить з машини, на себе, людей, які знаходяться поблизу, та на скупчення пилу;
- використовуйте витяжний пристрій та/або очищувач повітря;
- добре провітрюйте робоче місце та забезпечуйте чистоту за допомогою пилососа. Підмітання та видування підіймає пил у повітря.
- Захисний одяг треба пилососити або прати. Не можна його продувати, вибивати або чистити щіткою.
Транспортування літій-іонних акумуляторних блоків:
Відправлення літій-іонних акумуляторних блоків підлягає дії Закону про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій-іонних акумуляторних блоків з'ясуйте актуальні чинні норми. У разі необхідності зверніться за інформацією до своєї транспортної компанії. Сертифіковану упаковку можна придбати в Metabo.
Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть акумуляторний блок з інструменту. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).
5. Огляд
Див. стор. 2.
1 Свердлильний патрон *
2 Світлодіод
3 Регулювальна втулка (обмеження крутного моменту, максимальний крутний момент)
4 Регулювальна втулка
(обмеження крутного моменту) *
5 Регулювальна втулка
(загвинчування, свердління, свердління з ударом) *
6 Перемикач (1/2 швидкість)
7 Індикатор ёмності для контролю рівня заряду акумулятора
8 Гачок для носіння на ремені
9 Перемикач напряму обертання (встановлення напряму обертання, блокування для транспортування)
10 Натискний перемикач
11 Рукоятка
12 Кнопка розблокування акумуляторного блоку
13 Акумуляторний блок
14 Захисний ковпачок
* залежно від комплектації
6. Експлуатація
6.1 Багатофункційна система контролю електроінструмента
Якщо відбувається автоматичне відключення електроінструменту, це означає, що електронний блок активізував режим самозахисту. Подається сигнал застереження (тривалий звуковий сигнал). Він припиняється макс. через 30 секунд або після відпускання натискного перемикача (10).
Незважаючи на наявність цієї захисної функції, при виконанні деяких робіт
можливе перевантаження електроінструменту і, як наслідок, його ушкодження.
Причини і способи усунення несправностей:
- Акумуляторний блок майже розрядився (електроніка захищає акумуляторний блок від ушкодження внаслідок глибокого розряду).
Якщо акумуляторний блок майже розрядився, необхідно знову зарядити його!
- При тривалому перевантаженні електроінструменту спрацьовує тепловий захист.
Почекайте, доки електроінструмент або акумуляторний блок не охолонуть.
Вказівка: електроінструмент охолоджується швидше в режимі холостого ходу.
- При занадто високій силі струму (це відбувається, наприклад, при тривалому блокуванні) електроінструмент відключається.
Вимкніть електроінструмент натискним перемикачем (10). Продовжуйте роботу в нормальному режимі. Уникайте блокування в подальшому.
6.2 Акумуляторний блок
Перед використанням зарядіть акумуляторний блок.
Вказівки щодо заряджання акумуляторного блока див. в посібнику з експлуатації зарядного пристрою Metabo.
При зниженні потужності зарядіть акумуляторний блок.
Оптимальна температура зберігання складає від 10 °C до 30 °C.
Витягання
Натисніть кнопку розблокування акумуляторного блоку (12) і витягніть акумуляторний блок (13).
Встановлення
Вставте акумуляторний блок (13) до фіксації.
6.3 Встановлення напряму обертання, блокування для транспортування (проти включення)
Натискайте перемикач напряму обертання (9) тільки при
непрацюючому електродвигуні!
Встановіть перемикач напряму обертання (встановлення напряму обертання, блокування для транспортування) (9) в потрібне положення.
Див. стор. 2:
R = обертання праворуч
L = обертання ліворуч
0 = середне положення: транспортне блокування (проти включення)
6.4 Вибір швидкості
1-а швидкість (низька частота обертання, високий крутний момент, переважно для загвинчування шурупів)
2 2-а швидкість (висока частота обертання, переважно для свердління)
6.5 Регулювання обмеження крутного моменту, параметрів загвинчування шурупів, свердління, ударного свердління
Машини з маркуванням BS...:
1...20 = крутний момент (з обмеженням крутного моменту) регулюється за допомогою втулки (3) - можливі також проміжні положення.
= свердління регулюється за допомогою втулки (3) (максимальний крутний момент, без обмеження) Щоб не допустити перегрівання двигуна, не блокуйте шпиндель.
Машини з маркуванням SB...:
= свердління регулюється за допомогою втулки (5) А ТАКОЖ: крутний момент (з обмеженням крутного моменту) регулюється за допомогою втулки (4) - можливі також проміжні положення.
= свердління регулюється за допомогою втулки (5) (максимальний крутний момент, без обмеження) Щоб не допустити перегрівання двигуна, не блокуйте шпиндель.
= свердління з ударом регулюється за допомогою втулки (5) (максимальний крутний момент, без обмеження) Щоб не допустити перегрівання двигуна, не блокуйте шпиндель.
6.6 Заміна робочого інструменту
Відкривання свердлувального патрона:
Поверніть втулку патрона (1) за годинниковою стрілкою.
Закріплення інструменту:
Відкрийте свердлувальний патрон і вставте інструмент як можна глибше. Обертайте втулку патрона (1) проти годинникової стрілки до повного затиску інструменту. Інструмент з хвостовиком із м'якого матеріалу необхідно підтягувати після нетривалого свердління.
6.7 Увімкнення / вимкнення електроінструменту, встановлення частоти обертання
Для увімкнення інструменту натисніть перемикач (10). Натисненням на перемикач можна також змінювати частоту обертання.
6.8 Свердлильний патрон зі швидкозмінною системою Quick (на PowerMaxx BS Quick...)
УКРАЇНСЬКАук
Знімання: див. стор. 2, мал. А - пересуньте вперед фіксувальну втулку (а) та зніміть патрон, потягнувши його вперед (b).
Встановлення: пересуньте вперед фіксувальну втулку та встановіть патрон на свердлильний шпиндель до упору.
Див. стор. 2, мал. В.
Встановлення: відкрутіть захисний ковпачок (14). Накрутіть швидкозатискний патрон на різьбу шпинделя. Затягнути швидкозатискний патрон можна за допомогою гайкового ключа (і також відкрутити).
7. Поради і рекомендації
При роботі з довгими бітами-викрутками або тримачами біт ми рекомендуємо використовувати затискну втулку для біт 6.31281 (див. розділ "Приладдя").
8. Приладдя
Використовуйте тільки оригінальні акумуляторні блоки й приладдя Metabo.
Див. стор. 4.
Використовуйте тільки те приладдя, яке відповідає вимогам і параметрам цієї інструкції з експлуатації.
А Швидкозатискний патрон.
Встановлення, PowerMaxx BS: відкрутіть захисний ковпачок (14). Накрутіть швидкозатискний патрон на різьбу шпинделя. Затягнути швидкозатискний патрон можна за допомогою гайкового ключа (і також відкрутити).
В Акумуляторний блок
С Кутова насадка
D Зарядний пристрій
Е Затискна втулка для біт
F Trимач біт зі швидкозмінною системою Quick
G Коробка з насадками
Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі.
9. Ремонт
Ремонт електроінструменту повинен здійснюватися тільки кваліфікованими вцями-електриками!
Для ремонту електроінструменту Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.
Списки запасних частин можна завантажити на сайті www.metabo.com.
10. Захист довкілля
Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.
Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».
Не утилізуйте акумуляторні блоки разом з побутовими відходами! Здавайте несправні чи відпрацьовані акумуляторні блоки дилерові фірми Metabo!
Не викидайте акумуляторні блоки у водойми!
Турбуйтеся про захист навколишнього середовища: не викидайте електроінструменти і акумуляторні блоки і із побутовим сміттям. Дотримуйтеся нальних правил щодо роздільного збору і обки використаних інструментів, альних матеріалів і приладдя.
Перед тим, як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживіть заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).
11. Технічні характеристики
Пояснення до даних, наведених на стор. 3.
Залишаемо за собою право на технічні зміни.
$$ \begin{array}{c} \text {U = напруга} \ (\text {макс.напруга = 12 V}, \ \text {номінальна напруга = 10,8 V}) \end{array} $$
$$ n = \text { кількість обертів холостого ходу } $$
Момент затягнення при укручуванні шурупів:
$$ M _ {A} = \text { легке загвинчування (деревина) } $$
$$ M _ {B} = \text { складне загвинчування (метал) } $$
$$ \begin{array}{r l} {M _ {\mathrm{C}}} & {= \mathrm{regulyovanih moment zataryhenn}} \ & {(\mathrm{3~obmegenhnam~kpytnoro~momentu})} \end{array} $$
Макс. діаметр свердління:
$$ D _ {1 \max} = B c t a l i $$
$$ D _ {2 \max} = \text { в м'якій деревині } $$
$$ D _ {3 \max} = \text { в кам'яній кладці } $$
s = макс. кількість ударів
$$ m = \text { вага (з акумуляторним блоком) } $$
$$ G = \text { p i 3 b a } \text { w h p n d e l y } $$
Температура навколишнього середовища під час експлуатації:
від -20 °C до 50 °C (працездатність обмежена при температурі нижче 0 °C). Допустима температура навколишнього середовища під час зберігання: від 0 °C до 30 °C.
Результати вимірювань отримані згідно зі стандартом EN 62841.
□ Інструмент класу захисту II
--- Постійний струм
На вказані технічні характеристики поширюються допуски, передбачені діючими стандартами.
Значення емісії шуму
Ці значення дозволяють оцінювати і
порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструменту або робочих інструментів фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі і фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих або інших значень емісії шуму.
Сумарне значення вібрації (векторна сума трьох напрямів) розраховується у відповідності зі стандартом EN 62841:
a_h, ID = значення вібрації (свердління з ударом в бетоні)
a_h,D = значення вібрації (свердління в металі)
a_h,S = значення вібрації (загвинчування без удару)
K_n, = коефіцієнт похибки (вібрація)
Рівень звукового тиску за типом А:
L_pA = pівень звукового тиску
L_WA = pівень звукової потужності
K_pA, K_WA = коефіцієнт похибки
Під час роботи рівень шуму може перевищувати 80 дБ (А).
Використовуйте захист органів слуху!
ТОВ "Метабо Україна"
вул. Зоря на, 22
с. Святопетрівське
Київська обл.
08141, Київ
www.metabo.com
