Mark	Metabo
Mudel	PowerMaxx BS Basic
Toote tüüp	Juhtmeta puur-keeraja
Nimipinge	10,8 V
Maksimaalpinge	12 V
Aku tüüp	Li-Ion
Kiiruste arv	2 (mehaanilised)
Padrun	Isekinnituv või kiirvahetusega (vastavalt versioonile)
Pöördemomendi reguleerimine	20 asendit 1 kuni 20
Funktsioonid	Puurimine ja kruvimine
Pöörlemissuund	Paremale, vasakule ja transpordilukk (asend 0)
Ohutus	Pöörlemissuuna lüliti, transpordilukk, ülekoormuskaitse, võlli blokeering
Valgustus	LED-tuli (ära vaata otse)
Müratase	Võib ületada 80 dB(A) – kandke peakomplekti
Töötemperatuur	-20 °C kuni 50 °C (jõudlus väheneb alla 0 °C)
Ladustamistemperatuur	0 °C kuni 30 °C
Hooldus	Puhastage kuiva lapiga; ärge kasutage agressiivseid aineid
Varuosad	Saadaval veebilehel www.metabo.com
Remonditavus	Remont volitatud Metabo spetsialisti poolt
Ühilduvad tarvikud	Metabo akud ja laadijad, nurgaadapter, Quick-otsikuhoidik jne.
Keskkonnakaitse	Ringlussevõtt vastavalt kohalikele eeskirjadele; ärge visake koos olmejäätmetega

Korduma kippuvad küsimused - PowerMaxx BS Basic METABO

Kuidas paigaldada aku Metabo PowerMaxx BS Basic puurile?

Sisestage akupakk (13) oma pesasse kuni peatuse klõpsuni. Eemaldamiseks vajutage lukustusnupule (12) ja tõmmake.

Kuidas reguleerida pöördemomenti?

Pöörake reguleerimishülssi (3) asenditesse 1 kuni 20 pöördemomendi piiramiseks. Puurimisasend (puuri sümbol) annab maksimaalse pöördemomendi ilma piiranguta.

Kuidas muuta pöörlemissuunda?

Kasutage pöörlemissuuna lülitit (9) ainult mootori seiskamisel. Asend R paremale pöörlemiseks, L vasakule, 0 transpordilukuks (blokeeringuks).

Kuidas valida kiirust?

Kasutage liuglülitit (6): 1. kiirus suure pöördemomendi jaoks (kruvimine), 2. kiirus suure kiiruse jaoks (puurimine).

Kuidas vahetada padrunit?

Quick-padruni puhul: lükake lukustusrõngas ette ja eemaldage padrun. Isekinnituva padruni puhul: keerake lahti kaitsekate (14) ja seejärel padrun. Paigaldamine toimub vastupidises järjekorras.

Mida teha, kui tööriist seiskub automaatselt?

See on kaitsesüsteem. Põhjused: tühi aku (laadige see), ülekuumenemine (laske tühikäigul jahtuda) või ummistus (vabastage päästik ja vältige ummistusi).

Millist tüüpi akut kasutada?

Kasutage ainult originaalseid Metabo Li-Ion akusid. Nimipinge on 10,8 V, max 12 V.

Kuidas puuri hooldada?

Puhastage tööriista kuiva lapiga. Ärge kasutage kemikaale. Kontrollige regulaarselt padruni pingutust. Hoidke kuivas kohas temperatuuril 0 °C kuni 30 °C.

Kust leida ühilduvaid tarvikuid?

Vaadake Metabo kataloogi või veebisaiti www.metabo.com. Kasutage ainult originaalseid Metabo tarvikuid.

Kuidas seadet kasutusea lõpus ringlusse võtta?

Ärge visake tööriista ega akut koos olmejäätmetega. Viige need kogumispunkti või Metabo edasimüüjale. Järgige kohalikke eeskirju.

KASUTUSJUHEND PowerMaxx BS Basic METABO

et Originaalkasutusjuhend 90

It Originali instrukcija 94

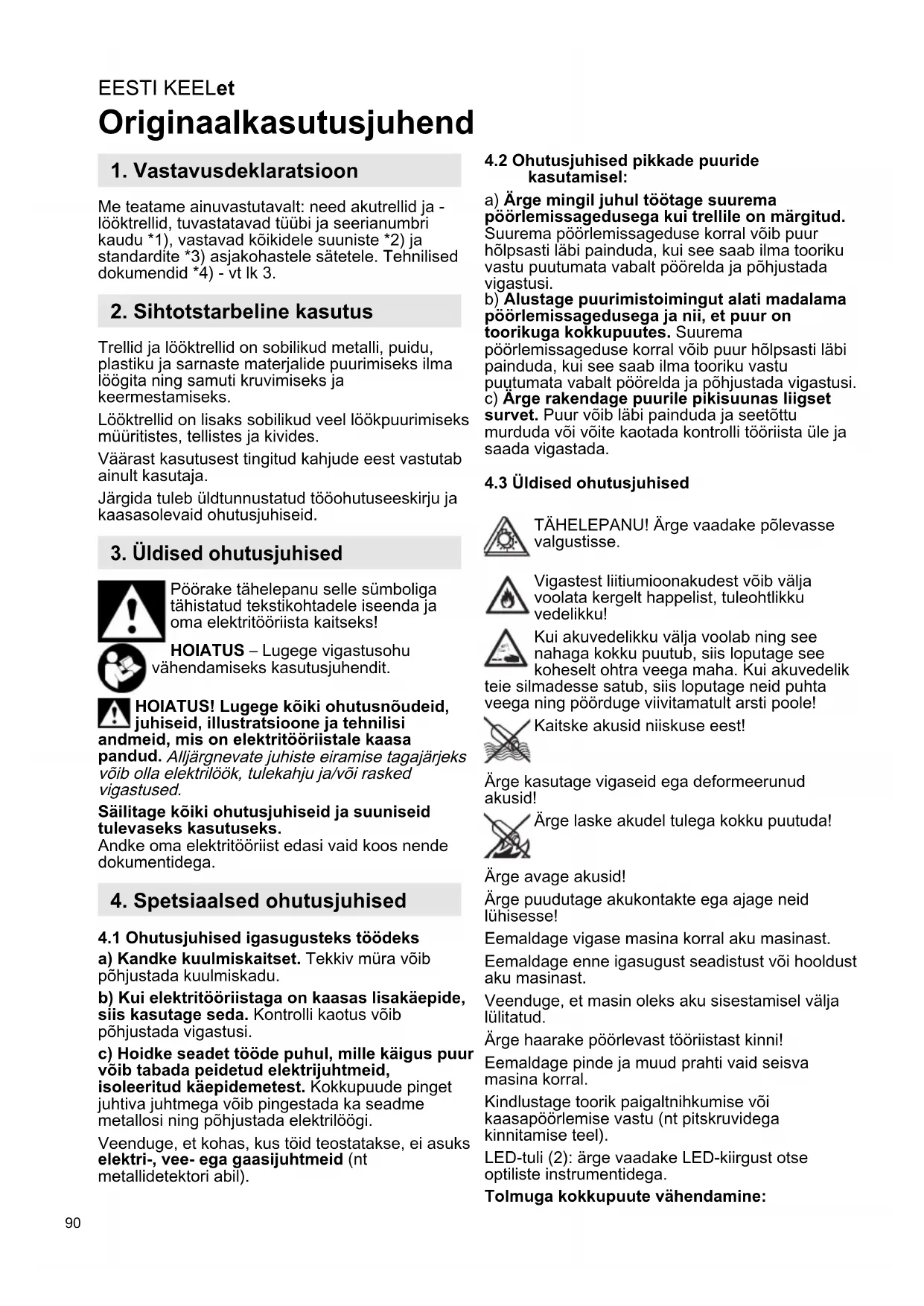

Originaalkasutusjuhend

1. Vastavusdeklaratsioon

Me teatame ainuvastutavalt: need akutrellid ja - lõöktrellid, tuvastatavad tüübi ja seerianumbri kaudu *1), vastavad köikidele suuniste *2) ja standardite *3) asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Trellid ja lööktrellid on sobilikud metalli, puidu, plastiku ja sarnaste materjalide puurimiseks ilma löögita ning samuti kruvimiseks ja keermestamiseks.

Lööktrellid on lisaks sobilikud veel löökpuurimiseks müüritistes, tellistes ja kivides.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda ja oma elektritööriista kaitseks!

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS! Lugege kõiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi neid, mis on elektritööriistale kaasa pandud. Alljärgnevate juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/või rasked vigastused.

Säilitage köiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke oma elektritööriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ohutusjuhised igasugusteks töödeks

a) Kandke kuulmiskaitset. Tekkiv müra võib põhjustada kuulmiskadu.

b) Kui elektritööriistaga on kaasas lisakäepide, siis kasutage seda. Kontrolli kaotus võib põhjustada vigastusi.

c) Hoidke seadet tööde puhul, mille käigus puur vöib tabada peidetud elektrijuhtmeid, isoleeritud käepidemetest. Kokkupuude pinget juhtiva juhtmega vöib pingestada ka seadme metallosi ning pöhjustada elektrilöögi.

Veenduge, et kohas, kus töid teostatakse, ei asuks elektri-, vee- ega gaasijuhtmeid (nt metallidetektori abil).

4.2 Ohutusjuhised pikkade puuride kasutamisel:

a) Ärge mingil juhul töötage suurema pöörlemissagedusega kui trellile on märgitud.
Suurema pöörlemissageduse korral võib puur hõlpsasti läbi painduda, kui see saab ilma tooriku vastu puutumata vabalt pöörelda ja põhjustada vigastusi.
b) Alustage puurimistoimingut alati madalama pöörlemissagedusega ja nii, et puur on toorikuga kokkupuutes. Suurema
pöörlemissageduse korral võib puur hõlpsasti läbi painduda, kui see saab ilma tooriku vastu puytumata vabalt pöörelda ja põhjustada vigastusi.
c) Arge rakendage puurile pikisuunas liigset survet. Puur võib läbi painduda ja seetõttu murduda või võite kaotada kontrolli tööriista üle ja saada vigastada.

4.3 Üldised ohutusjuhised

TÄHELEPANU! Ärge vaadake põlevasse valgustisse.

Vigastest liitiumioonakudest võib välja voolata kergelt happelist, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik

teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Kaitske akusid niiskuse eest!

Ärge kasutage vigaseid ega deformeerunud akusid!

Ärge laske akudel tulega kokku puutuda!

Ärge avage akusid!

Ärge puudutage akukontakte ega ajage neid lühisesse!

Eemaldage vigase masina korral aku masinast.

Eemaldage enne igasugust seadistust või hooldust aku masinast.

Veenduge, et masin oleks aku sisestamisel välja lülitatud.

Ärge haarake pöörlevast tööriistast kinni!

Eemaldage pinde ja muud prahti vaid seisva masina korral.

Kindlustage toorik paigaltnihkumise või kaasapöörlemise vastu (nt pitskruvidega kinnitamise teel).

LED-tuli (2): ärge vaadake LED-kiirgust otse optiliste instrumentidega.

Osalesed, mis selle masinaga töötamisel tekivad, võivad sisaldada aineid, mis võivad tekitada vähki, allergilisi reaktsioone, hingamisteede haigusi, sünnidefekte või muid reproduktiivkahjustusi. Mõned näited nendest ainetest on: plii (pliisisaldusega värvide puhul), mineraalne tolm (müürikividest, betoonist vms), puidutöötlemise ained (kromaat, puidukaitsevahendid), mõningaid puiduliigid (tamme või pöögi tolm), metallid, asbest. Risk sõltub sellest, kui kaua kasutaja või läheduses viibivad isikud kahjuliku tolmuga kokku puutuvad. Ärge laske tolmuosakestel kehasse siseneda. Selleks, et kokkupuudet nende ainetega vähendada: hoolitsege töökoha hea õhutuse eest ning kandke sobilikku kaitsevarustust, nt respiraatoreid, mis on võimelised mikroskoopiliselt väikeseid osakesi filtreerima.

Järgige oma materjali, töötajate, rakendusviisi ja - koha jaoks kehtivaid juhiseid (nt tööohutusnõudeid, utiliseerimisnõudeid).

Püüdke tekkivad osakesed tekkimiskohas kinni, vältige nende ladestumist ümbritsevas keskkonnas.

Kasutage spetsiaalsete tööde jaoks sobilikke tarvikuid. Seeläbi satub vähem osakesi kontrollimatult keskkonda.

Kasutage sobilikku tolmuärastussüsteemi.

Vähendage tolmuga kokkupuudet järgnevatel viisidel:

• ärge suunake väljuvaid osakesi ning masina väljutusõhku enese või läheduses asuvate inimeste või ladestunud tolmu suunas,
• kasutage tolmuimemissüsteemi ja/või õhupuhastit,
• õhutage töökohta hästi ja hoidke tolmuimejaga puhtana. Pühkimine või puhumine keerutab tolmu üles.
• Puhastage kaitseriietust tolmuimemise või pesemise teel. Ärge kasutage puhastamiseks puhurit, kloppimist ega harjamist.

Liitiumioonakude transport:

Liitiumioonakude tarnimine allub ohtlike kaupade regulatsioonile (UN 3480 ja UN 3481). Tehke liitiumioonakude tarnimisel selgeks hetkel kehtivad eeskirjad. Küsige vajadusel teavet oma transpordiettevöttest. Sertifitseeritud pakendid on Metabo poolt saadaval.

Tarnige akusid vaid siis, kui korpus on kahjustamata ning vedelikku välja ei leki. Tarnimiseks eemaldage aku masinast. Kindlustage kontaktid lühiste vastu (nt isoleerige teibiga).

5. Ülevaade

Vaata Ik 2.

1 Puuripadrun*
2 LED-tuli
3 Reguleerimishülss (pöördemomendi piiraja, maksimaalne pöördemoment))
4 Reguleerimishülss (pöördemomendi piiraja) *

5 Reguleerimishülss (kruvimine, puurimine, löökpuurimine) *
6 Liuglüliti (1/2 käik)
7 Mahunäit aku laetuse kontrollimiseks
8 Vöökonks
9 Pöörlemissuuna muutmise lüliti (pöörlemissuuna reguleerimine, transpordikindlustus)

10 Päästiklüliti

11 Käepide

12 Aku vabastamine

13 Aku

14 Kaitsekaas *

* söltuvalt varustusest

6. Kasutamine

6.1 Multifunktsionaalne masina seiresüsteem

Kui masin lülitub iseseisvalt välja, siis on elektroonika aktiveerinud enesekaitserežiimi. Kostub hoiatussignaal (pidev piiksumine). See lülitub max 30 sekundi järel või pärast päästiklüliti (10) vabastamist välja.

Hoolimata nendest kaitsefunktsioonidest võib teatud kasutuse korral tekkida ülekoormus ning selle tulemusena masina kahjustus.

Põhjused ja lahendused:

1. Aku on pea-aegu tühi (elektroonika kaitseb akut täielikust tühjakslaadimisest tulenevate kahjude eest).
   Kui aku on pea-aegu tühi, tuleb see uuesti täis laadida!
2. Masina pikalt kestev ülekoormus põhjustab temperatuurist tingitud väljalülituse.
   Laske masinal või akul maha jahtuda.
   Märkus: masin jahtub kiiremini maha, kui sellel lastakse tühikäigul töötada.
3. Liiga kõrge voolutugevuse korral (nagu see esineb nt kauem kestva blokeeringu korral) lülitub masin välja.
   Lülitage masin päästiklülitist (10) välja. Seejärel töötage tavapäraselt viisil edasi. Vältige täiendavaid blokeeringuid.

6.2 Aku

Laadige aku enne kasutust täis.

Aku laadimise juhised leiate Metabo laadimisseadme kasutusjuhendist.

Laadige aku jõudluse vähenemise korral uuesti täis.

Optimaalne hoiustamistemperatuur jääb vahemikku 10°C ja 30°C.

Eemaldamine

Vajutage aku vabastamise nuppu (12) ja eemaldage aku (13).

EESTI KEELet

Paigaldamine

6.3 Pöörlemissuuna, transpordikindlustuse (sisselülituskaitse) reguleerimine

Kasutage pöörlemissuuna muutmise lülitit (9) ainult

seisva mootori korral!

Kasutage pöörlemissuuna muutmise lülitit (pöörlemissuuna seadistamine, transpordikaitse) (9).

Vaata Ik 2:

R = paremale pöörlemine seadistatud

L = vasakule pöörlemine seadistatud

0 = keskasend: transpordikaitse (sisselülituskaitse) seadistatud

6.4 Käigu valimine

1. käik (madal pöörete arv, eriti kõrge pöördemoment, eelistatav kruvimiseks)

2 2. käik (kõrge pöörete arv, eelistatav puurimiseks)

6.5 Pöördemomendi piiraja, kruvimise, puurimise, löökpuurimise seadistamine

Masinad tähistusega BS...:

1...20 = pöördemomendi (pöördemomendi piirajaga) reguleerimine hülsi (3) keeramise läbi - ka vahepealsed asendid on võimalikud.

= puurimise reguleerimine hülsi (3) keeramise läbi (max pöördemoment, ilma pöördemomendi piirajata) Mootori ülekoormuse vältimiseks ärge blokeerige spindleid.

Masinad tähistusega SB...:

= kruvimise reguleerimine hülsi (5) keeramise läbi JA

pöördemomendi (pöördemomendi piirajaga) reguleerimine hülsi (4) keeramise läbi - ka vahepealsed asendid on võimalikud.

= puurimise reguleerimine hülsi (5) keeramise läbi (max pöördemoment, ilma pöördemomendi piirajata) Mootori ülekoormuse vältimiseks ärge blokeerige spindleid.

= löökpuurimise reguleerimine hülsi (5) keeramise läbi (max pöördemoment, ilma pöördemomendi piirajata) Mootori ülekoormuse vältimiseks ärge blokeerige spindleid.

6.6 Kasutatavate tööriistade vahetamine Puuripadruni avamine:

Keerake puuripadrunit (1) päripäeva.

Kasutatava tööriista pinguldamine:

Avage puuripadrun ning sisestage tööriist vöimalikult sügavale. Keerake puuripadrunit (1) vastupäeva, kuni tööriist on tugevalt pinguldatud.

Pehme tööriistavõlli korral tuleb lühikese puurimisaja möödudes jälle uuesti pinguldada.

6.7 Elektritööriista sisse-, väljalülitamine, pöörete arvu reguleerimine

Vajutage masina sisselülitamiseks päästiklüliti (10). Pöörete arvu saab muuta päästiklüliti vajutamise teel.

6.8 Puuripadrun kiirvahetussüsteemiga Quick (mudelil PowerMaxx BS Quick...)

Eemaldamine: vt Ik 2, joonis A. Lükake lukustusröngas ettepoole (a) ja eemaldage puuripadrun seda ettepoole tömmates (b).

Paigaldamine: lükake lukustusröngast ettepoole ning lükake puuripadrun kuni piirikuni puurimisspindlile.

6.9 Puuripadrun (mudelil PowerMaxx BS) Vt Ik 2, joonis B.

Paigaldamine: keerake kaitseklapp (14) maha. Keerake kiirpinguldus-puuripadrun spindli keermestikule. Kiirpinguldus-puuripadrunit on võimalik lehtsilmusvõtmega kinni keerada (ning ka uuesti vabastada).

7. Nõuanded

Töötamisel pikkade kruviotsikute või otsikuhoidjatega soovitame kasutada otsiku pingulduspuksi 6.31281 (vt patk Tarvikud).

8. Tarvikud

Kasutage ainul Metabo originaal akusid ja tarvikuid.

Vaata Ik 4.

Kasutage ainult tarvikuid, mis täidavad selles kasutusjuhendis ära toodud nõuetele ja spetsifikatsioonidele.

A Kiirpinguldus-puuripadrun.

Paigaldamine, PowerMaxx BS: keerake kaitseklapp (14) maha. Keerake kiirpinguldus-puuripadrun spindli keermestikule. Kiirpinguldus-puuripadrunit on võimalik lehtsilmusvõtmega kinni keerada (ning ka uuesti vabastada).

B Aku

C Nurgaotsik

D Laadija

E Pingulduspuks

F Otsikuhoidja kiirvahetussüsteemiga Quick G Otsikukarp

Tarvikute täisprogrammi leiate aadressil www.metabo.com või kataloogist.

9. Remont

Elektritööriistu tohivad teostada vaid kvalifitseeritud elektrikud!

Remonti vajavate Metabo elektritööriistadega pöörduge palun oma Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest kõrvaldamiseks ja ümbertöötlemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.

Akusid ei tohi koos olmeprügiga utiliseerida! Andke vigased või ära tarbitud akud Metabo edasimüüjale tagasi!

Kaitske keskkonda ja ärge visake elektritööriistu ja akusid olmeprügisse. Järgige riiklikke eeskirju vanade masinate, paken-

dite ja tarvikute sorteerimiseks ja ümbertöötlemiseks.

Enne kasutusest kõrvaldamist laadige aku elektri- tööriistas tühjaks. Kindlustage kontaktid lühiste vastu (nt isoleerige teibiga).

11. Tehnilised andmed

Selgitusi andmete kohta leiate leheküljelt 3.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

$$ U = \text { pinge } $$

$$ (\max \text { pinge } = 1 2 \mathrm{V}, $$

$$ \text {nimipinge} = 1 0, 8 \mathrm{V}) $$

n =pöörete arv tühikäigul

Pinguldusmoment kruvimisel:

M_A =pehme puurimine (puit)

M_B =kõva puurimine (metall)

M_C =reguleeritav pinguldusmoment

$$ (p o \ddot {o} r d e m o m e n d i p i i r a j a g a) $$

Max puuri läbimõõt;

D_1 = terases

D_2 = pehmes puidus

D_3 = müüritistes

s = max löögiarv

m =kaal (koos akuga)

G =spindli keermestik

Ümbritseva keskkonna lubatud temperatuur töörežiimis:

-20 °C kuni 50 °C (temperatuuril alla 0 °C on jõudlus piiratud). Ümbritseva keskkonna lubatud temperatuur ladustamisel: 0 °C kuni 30 °C.

62841Mõõtmistulemused tuletatud vastavalt standardile EN 62841.

□ Masin kaitseklassiga II

--- Alalisvool

Ära toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).

Emissioniväärtused

Need väärtused võimaldavad elektritööriista emissioonide hindamist ja erinevate elektritööriistade vördlemist. Olenevalt kasutustingimustest, elektritööriista(de) seisukorrast vöib tegelik koormus olla suurem vöi väiksem. Arvestage hindamisel tööpause ja väikese koormusega faase. Määrake vastavalt kohaldatud hinnanguliste väärtuste põhjal kindlaks kasutaja kaitsemeetmed, nt organisatoorsed meetmed.

Vibratsioonide koguväärtus (kolme sunna vektorsumma) kindlaks määratud vastavalt direktiivile EN 62841:

a_h, ID = vibratsiooni emissiooniväärtus (löökpuurimine betooni)

a_h, ID = vibratsiooni emissiooniväärtus (puurimine metalli)

a_h,S = vibratsiooni emissiooniväärtus (kruvimine ilma löögita)

K_h, = määramatus (vibratsioon)

Tüüpilised A-filtriga korrigeeritud helitasemed:

L_pA = helirôhutase

L_WA^' = helivõimsuse tase

K_pA, K_WA = määramatus

Töötades vöib müratase 80 dB(A) ületada.

Kandke kuulmiskaitsevahendeid!

LIETUVIŠKAILt

Originali instrukcija

1. Atitikties deklaracija
