DS 59190 IN - Hotte Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, moteur puissant, 3 niveaux de puissance, éclairage LED intégré.
Dimensions	Largeur : 90 cm, profondeur : 50 cm, hauteur : 70 cm (ajustable).
Débit d'air	Jusqu'à 700 m³/h.
Niveau sonore	Max 65 dB.
Type de filtre	Filtre à charbon et filtre métallique lavable.
Utilisation	Conçue pour éliminer les odeurs et les fumées de cuisson, idéale pour les cuisines ouvertes.
Maintenance	Filtres à nettoyer régulièrement, remplacement du filtre à charbon selon l'utilisation.
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique.
Informations générales	Installation murale, design moderne, disponible en inox.

FOIRE AUX QUESTIONS - DS 59190 IN Orbegozo

Comment nettoyer les filtres de la hotte Orbegozo DS 59190 IN ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les ensuite à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée à une prise de courant. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment réduire le bruit de la hotte Orbegozo DS 59190 IN ?

Assurez-vous que la hotte est correctement installée et fixée. Un montage incorrect peut entraîner des vibrations et du bruit. Si le bruit est toujours trop fort, envisagez de faire vérifier le moteur par un professionnel.

Comment changer l'ampoule de la hotte ?

Pour changer l'ampoule, débranchez la hotte de l'alimentation. Retirez le couvercle de l'ampoule en le dévissant ou en le déclipsant, puis remplacez l'ampoule par une nouvelle. Remettez le couvercle en place et rebranchez la hotte.

Quel type de filtre doit être utilisé avec la hotte Orbegozo DS 59190 IN ?

La hotte Orbegozo DS 59190 IN utilise des filtres à charbon pour le mode de recirculation et des filtres en métal pour le mode d'évacuation. Assurez-vous de remplacer ces filtres régulièrement pour un fonctionnement optimal.

Comment régler la vitesse de la hotte ?

La hotte Orbegozo DS 59190 IN dispose de plusieurs vitesses réglables via le panneau de commande. Appuyez sur le bouton correspondant à la vitesse souhaitée pour l'ajuster.

La hotte dégage une odeur désagréable. Que faire ?

Une odeur désagréable peut être causée par des filtres encrassés. Nettoyez ou remplacez les filtres et vérifiez l'évacuation de l'air. Si le problème persiste, contactez le service client.

La hotte ne semble pas aspirer correctement. Que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bouché. Si le problème persiste, il peut être nécessaire de faire inspecter le moteur.

MODE D'EMPLOI DS 59190 IN Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.

8. Ne pas manipuler l'appareil, les mains mouillées.

9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.

10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.
12. Cet appareil est seulement apte pour une utilisation domestique.
13. En cas qui vous avez besoin d'une copie du manuel d'instructions, vous pouvez le demander à l'adresse e-mail [e-mail]

14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il ya un risque de blessure.

15. La ventilation doit être fournie commode de la chambre si utilisés simultanément une ventouse pour la cuisine et les appareils fonctionnant au gaz ou autre combustible.

16. Risque d'incendie si le nettoyage n'est pas effectué selon les instructions.
17. Ne pas flamber sous le capot.
18. ATTENTION: Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.

19. L'air vicié ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.

20. La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions d'installation élément de cuisson à gaz indiquent une plus grande distance doit être prise en compte. Distance de 65cm ne peut pas être réduite.

21. Les règlements concernant l'évacuation de l'air doivent être respectées.
22. L'évacuation ne doit être acheminée ni dans une chaminée servant à l'évacuation de fumées ou de gaz combustibles, ni dans un conduit servant de cheminée pour des pièces où sont installées des sources de chaleur à foyer ouvert. Pour canaliser les vapeurs, respectez les dispositions des autorités compétes en la matière. En cas de fonctionnement conjoint de la hotte à évacuation extérieur et d'autres sources de chaleur dont les foyers exigent un conduit de cheminée, contrôlez s'il y a un apport d'air suffisant.
23. Ne laissez jamais les enfants utiliser l'appareil.
24. La hotte a été conçue pour une utilisation domestique uniquement, elle ne convient pas pour un barbecue, une rôtisserie ou pour tout autre but commercial.
25. Veuillez demander à un technicien de réaliser l'assemblage.

26. La hotte et son filtre doivent être nettoyés régulièrement afin d'en assurer le bon fonctionnement.

27. Avant de nettoyer l'appareil, veuillez éteindre le courant du disjoncteur principal.

28. Nettoyez la hotte selon le mode d'emploi et maintenez-la hors de danger d'incendie.
29. S'il existe un quelconque défaut sur l'appareil, veuillez appeler le service de réparations pour prendre rendez-vous avec un technicien réparateur.
30. N'essayez pas de contrôler les filtres quand la hotte est en service
31. Ne bouchez par aux lampes ou au couvrelampes après un usage prolonguéde l'appareil.
32. Il est interdit de flamber des aliments sous la hotte.
33. Evitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendies.
34. Surveillez constantement la friture pour éviter que l'huile surchauffée ne prenne feu.
35. Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus indiquées.
36. Ne réparez pas l'appareil vous-même. Adressez-vous à un service technique agréé. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.

37. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

38. Il appareil n'est pas destine pour l'usage d'enfants ou de personnes avec des problèmes physiques ou mentaux et sans expérience et des connaissances, à moins que faites-le sous contrôle d'un responsable ou professional pour l'usage de l'appareil.

39. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
40. Les enfants doivent être supervisés ; ils ne doivent pas jouer avec ce produit.

(2) AVERTISSEMENT

1. Merci d'avoir choisi notre hotte. Veuillez lire attentivement ce mode d'emploi avant toute utilisation.
2. L'installation doit être effectuée par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité en cas de dommages ou blessures du fait du non-respect des instructions d'installation suivantes.
   La hotte de cuisine s'utilise sur du 220/240 V, 50 Hz.

(3) CARACTÉRISTIQUES

1. La hotte de cuisine est constituée de matériaux de haute qualité et est pourvue d'un profil aérodynamique.
2. Équipée d'un moteur électrique silencieux et puissant et d'une carcasse centrifuge, elle produit une forte aspiration presque inaudible. Elle possède également un filtre à graisse anti-adhésif et facile à nettoyer.
3. Avec le tableau de bord muni d'un circuit à faible tension, 12V/CC à l'entrée, les lumières sont par conséquent plus sûres.
4. Grâce au tunnel spécial pour l'air et au modèle du réservoir d'huile, la poussière volante sera absorbée en une seconde.
5. Ne réparez pas l'appareil vous-même. Adressez-vous à un service technique agréé. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé, au fabricant ou à une personne qualifiée pour le remplacer.
6. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

(4). INSTALLATION

4.1 Afin d'obtenir un résultat optimal, il convient d'installer les hottes aspirantes à 65-75 cm au-dessus de la surface de cuisson.

4.2 La hotte aspirante est dotée de chevilles de fixation adaptées à la majorité des murs/plafonds. De toute façon, il est recommandé de consulter un technicien qualifié afin de s'assurer que les matériaux sont adéquats pour votre mur/plafond. Le mur/ le plafond doivent être suffisamment solides pour supporter le poids de la hotte.
4.3 Connexion électrique: Le courant du secteur doit correspondre au courant indiqué sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Si la hotte possède une prise, veuillez la brancher à une prise de

65cm 75cm

courant conforme aux normes en vigueur et située dans un endroit accessible. Si elle possède une prise (connexion directe au secteur, veuillez installer un interrupteur bipolaire aux normes, avec une distance entre les contacts ouverts d'au moins 3 mm (accessible)).

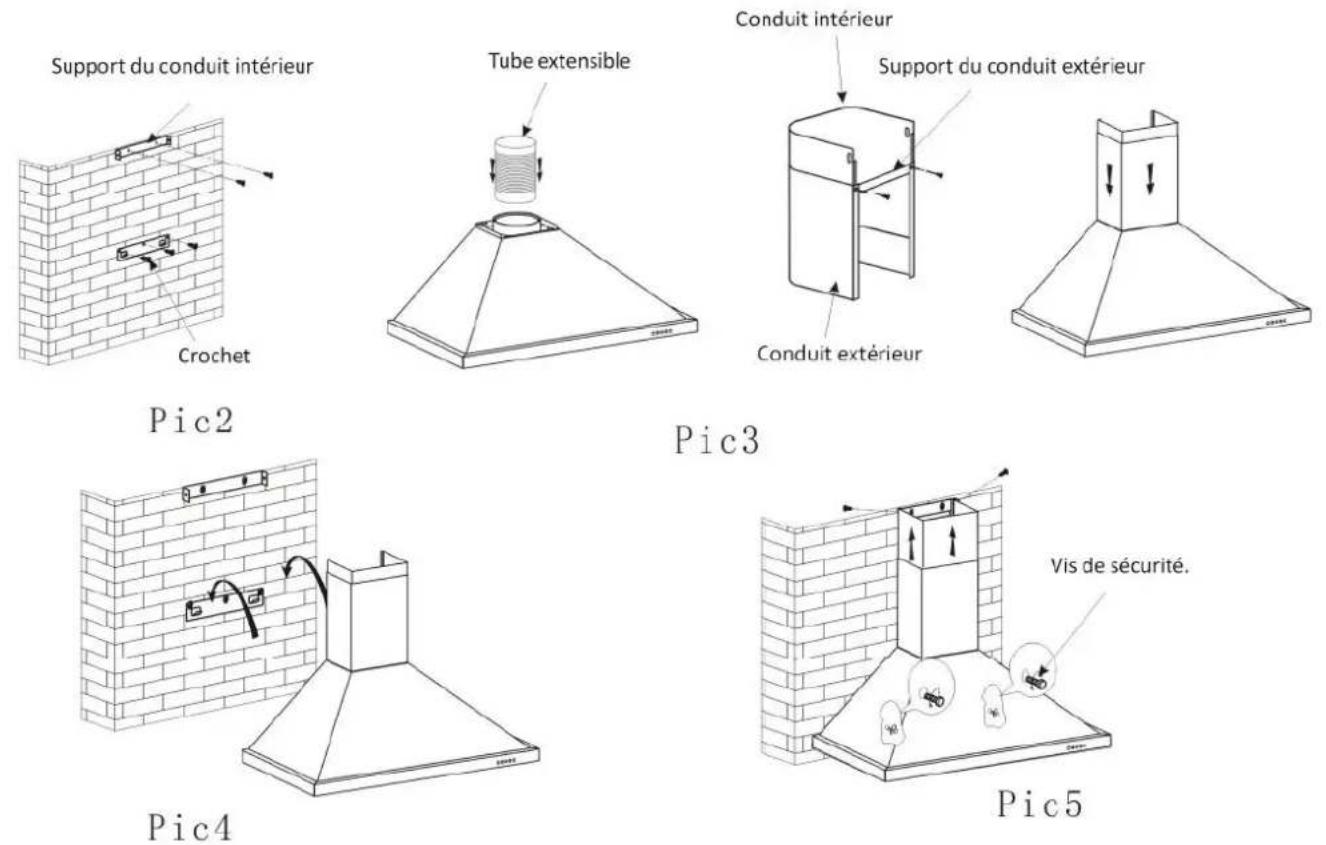

4.4 Référez-vous à la Figure A.
4.5 Pour fixer la hotte sur le mur, veuillez faire 3 trous de 8 mm de diamètre tous les 100 mm, dans un endroit adéquat et aligné avec le crochet de la hotte.
4.6 Veuillez introduire les chevilles dans les trous.
4.7 Fixez le crochet au mur et placez le gabarit.
4.8 Placez le clapet anti-retour avec les vis qui sont jointes; ajoutez le réducteur et ensuite le conduit de fumée et emmenez-le vers l'extérieur. Référez-vous à la figure B.
4.9 Accrochez-la au mur comme indiqué sur la figure C.
4.10 Calculez la hauteur finale de la section en forme de U et soulevez-la depuis l'intérieur jusqu'à la hauteur appropriée.
4.11 Placez le gabarit dans le tuyau inférieur à l'aide des vis qui sont fournies; ensuite, marquez l'emplacement et faites deux trous de 8 mm de diamètre dans le mur selon la Figure D.
4.12 Pour terminer, percez 2 trous de 8 mm de diamètre dans un endroit approprié en les alignant avec la seconde plaque selon la Figure E, et serrez les deux vis.

L'APPAREIL DE CLASSE 1 DOIT ÊTRE RACCORDÉ À LA TERRE.

La connexion doit être réalisée de la manière suivante:

MARRON = L (ligne)

BLEU = N (neutre)

JAUNE//VERT = (terre)

L'APPAREIL DE CLASSE 2 NE DOIT PAS ÊTRE RACCORDÉ À LA TERRE.

Pour les appareils de clase 2 qui possèdent sur l'étiquette des caractéristiques le symbole du carré double, la connexion doit se réaliser de la manière suivante:

MARRON	=	L (ligne)
BLEU	=	N (neutre)

(5) NOTICE D'INSTALLATION

1. Avant l'installation, veuillez vous assurer que la surface est propre afin d'éviter l'aspiration de copeaux de bois restants et de poussière.
2. La hotte ne peut pas partager le même tuyau de ventilation de l'air avec un autre appareil tel qu'une cuisinière à gaz, un tuyau de radiateur ou un tuyau d'air chaud.

3. L'inclinaison du tuyau de ventilation doit être ≥ 120°, parallèle ou au-dessus du point de départ et il doit être relié au mur externe.

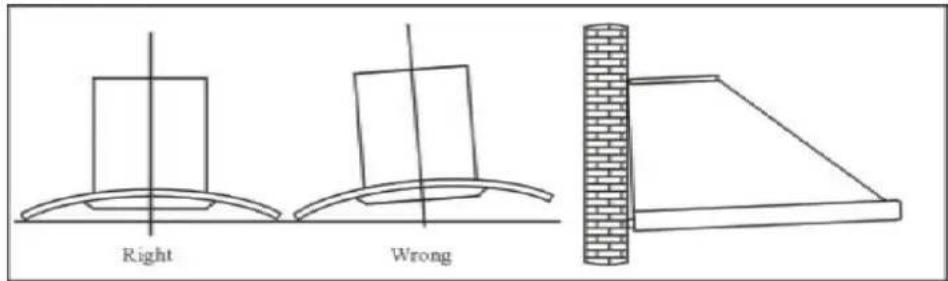

4. Après l'installation, assurez-vous que l'extracteur est nivelé afin d'éviter l'accumulation de graisse dans l'un des côtés.

Right Wrong

Pic5
Right : Correct
Wrong : Incorrect

(6) UTILISATION

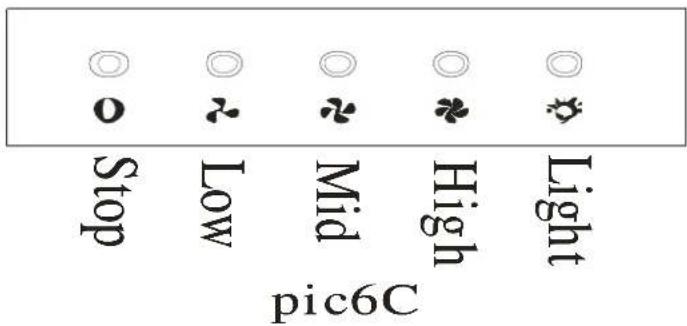

Réglage de Vitesse. Voir les schémas.Bouton pressoir

1. Appuyez sur le bouton stop et le moteur s'arrêtera.
2. Appuyez sur le bouton « Low » (lent), la sonnerie retentira une fois et le moteur fonctionnera en vitesse lente.
3. Appuyez sur le bouton « Mid » (moyen), la sonnerie retentira une fois et le moteur fonctionnera à une vitesse moyenne.
4. Appuyez sur le bouton « High » (Rapide), la sonnerie retentira une fois et le moteur fonctionnera en vitesse rapide.
5. Appuyez sur le bouton de la lumière et les deux lumières s'allumeront. Appuyez à nouveau et les lumières

s'éteindront.

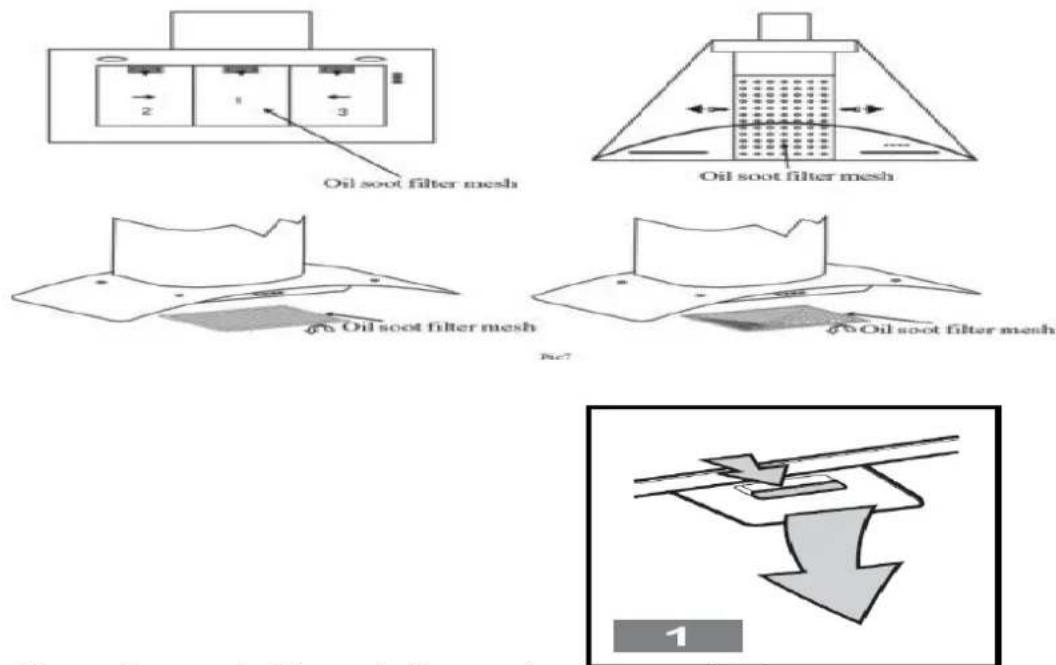

7.1 Le nettoyage du filtre à graisse métallique

Le filtre métallique est fait d'acier inoxydable de haute densité. N'utilisez jamais de détergent corrosif sur le filtre. En maintenant ce filtre propre, vous permettrez un fonctionnement correct de l'appareil. Veuillez suivre attentivement les instructions ci-dessous.

Méthode 1 : Placez le filtre dans une eau propre à 40-50°C, versez du détergent, et laissez tremper pendant 2 ou 3 minutes. Mettez des gants et nettoyez avec une brosse douce. N'appuyez pas trop fort, car la maille est fragile et s'abîme facilement.

Méthode 2 : Si le mode d'emploi le permet, vous pouvez la passer dans le lave-vaisselle, réglé à une température d'environ 60°C.

Oil soot filter mesh : Filtre métallique anti-graisse et anti-suie

7.2 Nettoyage de la hotte

A. Afin de protéger la partie principale de la corrosion sur une longue période de temps, la hotte de cuisine devra être nettoyée à l'eau chaude accompagnée de détergent non corrosif tous les deux mois.
B. N'utilisez pas de détergent abrasif pour ne pas abîmer l'appareil.
C. Maintenez le moteur et les autres pièces détachées en dehors de l'eau pour ne pas abîmer l'appareil.
D. Avant de nettoyer l'appareil, pensez à éteindre le courant.
E. Le filtre à charbon ne doit pas être exposé à la chaleur.
F. Ne démontez pas la barre fixe autour du filtre à charbon.
G. Si la prise ou le câble est abîmé, veuillez appeler un service après-vente agréé pour la remplacer.

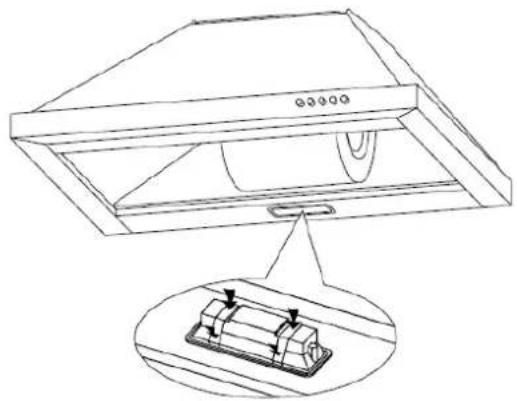

Note: Si l'une des ampoules est défectueuse, veuillez la changer immédiatement.

1. Déconnectez l'appareil du secteur.
2. Enlevez la vitre de protection.
3. Remplacez les ampoules brûlées en les poussant de l'intérieur du corps.
4. Remettez la vitre de protection.

DS 59160

Nous avons recours à ce système dans des locaux où le conduit d'échappement vers l'extérieur n'existe pas ou lorsqu'il est impossible de l'installer.

Déconnectez l'appareil du secteur

A. Enlevez les filtres métalliques

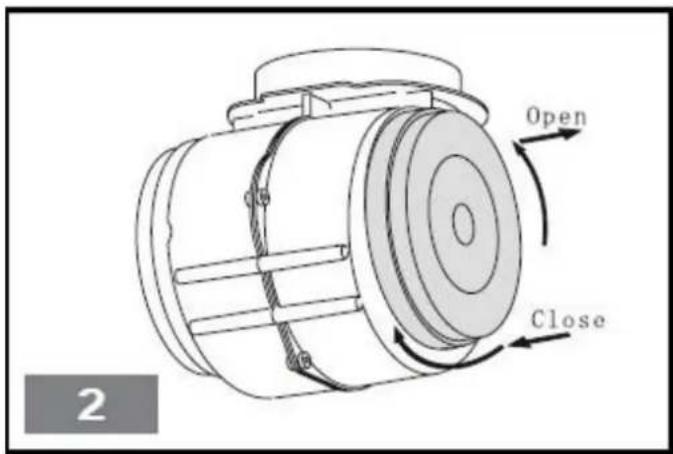

B. (Tipe rectangulaire - Fig. 3) Placez le filtre à charbon comme cela est indiqué sur la figure DS 55190.
C. Pour installer les filtres à charbon, veuillez réaliser la même opération à l'envers.

Moteur

Fixation du filtre à charbon

Avant l'installation du filtre à charbon Après l'installation du filtre à charbon

Avertissement: Le filtre à charbon actif ne peut ni se laver, ni se recycler; il faut le changer au moins tous les 4 mois.

(10).ANOMALIES ET SOLUTIONS

Défaut	Cause		Solution
Lumière allumée, le moteur ne fonctionne pas.	La carcasse est bloquée		Débloquez-la
	Le condensateur est abîmé		Remplacez le condensateur
	Le moteur est coincé, son palier endommagé		Remplacez le moteur
	Le moteur interne s'éteint ou produit une mauvaise odeur		Remplacez le moteur
La lumière ne fonctionne pas, le moteur ne fonctionne pas.	En plus des solutions précédentes, essayez les suivantes:
	La lumière est abîmée	Remplacez les lumières
	Le câble d'alimentation se défait	Branchez les câbles en suivant le diagramme électrique
Fuite d'huile.	La valve à sens unique et l'entrée d'air de la ventilation ne sont pas bien fermées.	Enlevez la valve à sens unique et fixez-la avec de la colle
	Fuite du raccord entre la partie en forme de U et la façade	Enlevez la partie en forme de U et fixez-la avec du savon ou de la peinture.
Le corps vibre.	La carcasse est abîmée et produit des vibrations	Remplacez-la
	Le moteur n'est pas bien accroché	Serrez solidement le moteur
	Le corps n'est pas bien accroché	Serrez solidement le corps
Aspiration insuffisante.	La distance entre le corps et la table de travail est trop longue	Réajustez la distance
	Il y a trop de ventilation venant des portes et des fenêtres ouvertes	Choisissez un nouvel endroit et assemblez de nouveau l'appareil
L'appareil s'incline.	La vis de fixation n'est pas assez serrée	Serrez la vis et mettez-la à l'horizontale
	Le crochet n'est pas assez serré	Serrez le crochet et mettez-le à l'horizontale

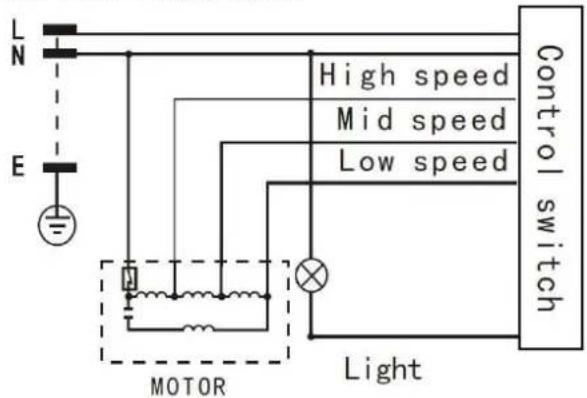

(11) Diagramme Électrique

DS 59160
AC 220-240V/50Hz

Tension nominale	220V-240 V, 50Hz
Puissance nominale	67 W
Puissance d'éclairage	2W X 1
Puissance du moteur	65 W
Mode de conduite	Moteur unique
Vitesse	Vitesse I, Vitesse II,Vitesse III
Diamètre du tuyau d'air	150 mm
Sortie de l'air	319.6 m^3/min
Pression de l'air	≥ 112 Pa
Bruit	≤ 63 dB (A)

DS 59190

Tension nominale	220V-240 V, 50Hz
Puissance nominale	69 W
Puissance d’éclairage	2W X 2
Puissance du moteur	65 W
Mode de conduite	Moteur unique
Vitesse	Vitesse I, Vitesse II,Vitesse III
Diamètre du tuyau d’air	150 mm
Sortie de l’air	≥ 336 m^3/h
Pression de l’air	≥ 124 Pa
Bruit	≤ 65 dB (A)

Enlevement des appareils ménagers usagés.

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le

taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collete séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ: Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.
