MANUAL DE UTILIZADOR DS 59190 IN Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

ESPAÑOL

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.
4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nengum outro líquido.

10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail]

14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

15. Nunca deixe as crianças operarem a máquina.

16. O exaustor destina-se apenas para utilização doméstica, e não é adequado para churrascos, lojas de grelhados ou qualquer outros objectivo comercial.
17. Peça a um técnico para efectuar a montagem.
18. O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.
19. Desligue a corrente no quadro antes de os limpar.
20. Limpe o exaustor de acordo com o manual de instruções e mantenha-o longe do perigo de incêndios.

21. Se o aparelho se avariar, contactar o departamento de assistência para que um engenheiro de assistência o repare.

22. Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado, ao fabricante ou a uma pessoa qualificada para que o substituam.

23. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
24. Não tentar controlar os filtros com a coifa em funcionamiento.
25. Não obstruir as saídas de descarga do ar.
26. Não tocar as lâmpadas ou os cobre lâmpadas após um uso prolongado do aparelho.
27. É proibido cozinhar alimentos directamente na chama sob a coifa.
28. Evitar chamas livres pois são danosas para os filtros e perigosas causadoras de incêndios.
29. Controlar constantemente a fritura para evitar que o óle puperaquecido se incendeie.
30. Desligar a coifa da rede eléctrica antes de efectuar manutenções.
31. Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas.

32. Não repare o aparelho por sua conta. Recorra a um serviço técnico autorizado. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.

33. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.

34. O aparelho não esta destinado a fim de vestir de crianças ou pessoas com problemas da físicas o da mente e sem experiência ou conhecimento; ao menos fazem-no tragam o controle de um responsável ou de um profissional para o uso do dispositivo.
35. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.
36. As crianças devem ser supervisionadas para se ter a certeza de que não brincam com este produto.

(2) AVISOS

1. Obrigado por ter escolhido o nosso exaustor. Leia o manual de instruções cuidadosamente antes de o utilizar.
2. O trabalho de instalação deve ser efectuado por um técnico qualificado e competente.
3. O fabricante renuncia qualquer responsabilidade por quaisquer danos ou lesões provocados pelo não cumprimento das instruções para a instalação contidas no texto que se segue.
   O exaustor é utilizado com 220/240 V, 50 Hz

(3) FUNÇÕES

1. O exaustor utiliza materiais de alta qualidade, e possui um design elegante.
2. Estes exaustor encontra-se equipado com um motor eléctrico de baixo ruído e grande potência e lâmina centrífuga, produz uma forte sucção, um baixo nível de ruído, possui um filtro de gordura anti-aderente e é de fácil limpeza.
3. Com o controlo isolado da placa de circuito de baixa voltagem, a potência de entrada de 12 V DC, e as luzes estão assim mais seguras.
4. A construções especial do túnel de vento e a concepção do colector de óleo, a sujidade livre é rapidamente absorvida.

(4). INSTALAÇÃO

4.1 Para obter um melhor resultado, os exaustores devem ser instalados a uma distância de 65-75 cm sobre a chaminé.

65cm 75cm

4.2 O exaustor é dotado com buchas de fixação adequadas à maior parte de paredes/pectos. De qualquer modo, convém consultar um técnico qualificado para ter a certeza de que os materiais são adequados à sua parede/pecto. A parede/pecto deve ser o suficientemente forte para sustentar o peso do exaustor.

4.3 Ligação eléctrica: A corrente da rede deve corresponder à corrente assinalada na etiqueta das características situada no interior do exaustor. Se houver uma ficha ligue o exaustor a uma tomada de corrente conforme as normas vigentes situada numa zona acessível. Se houver uma ficha (ligação directa à rede, aplique um interruptor bipolar à norma com uma distância das buchas em abertura não inferior a 3 mm (acessível).

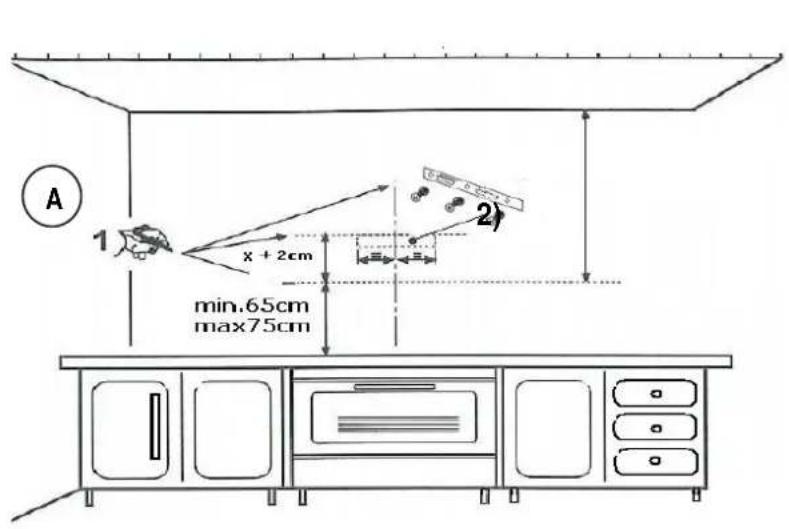

4.4 Consulte a figura A.

4.5 Para instalá-la na parede, faça 3 orifícios de 8mm de diâmetro cada 100 mm num lugar adequado em linha com o gancho do exaustor.

4.6 Introduza as buchas nos orifícios.

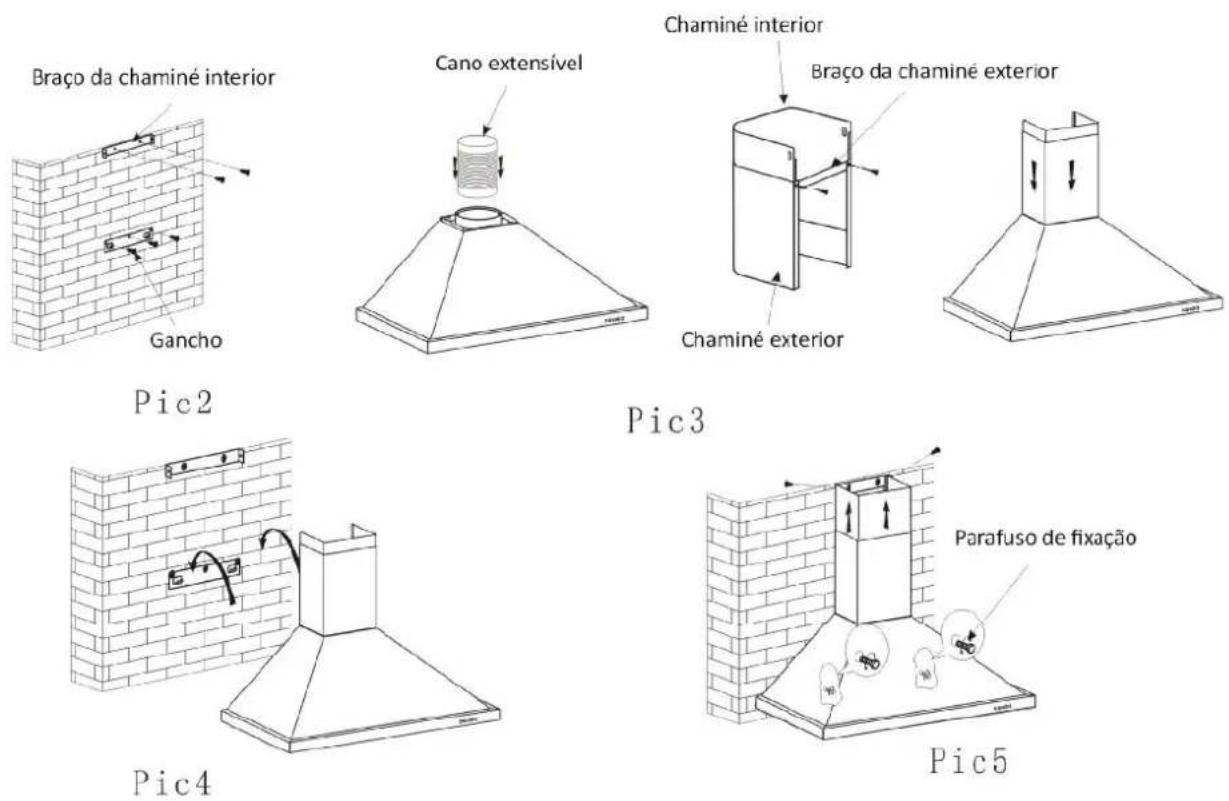

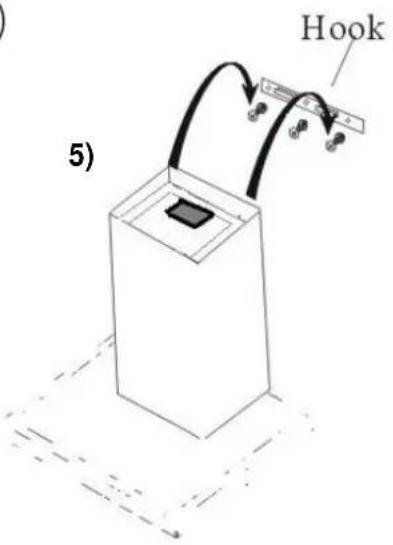

4.7 Fixe o gancho na parede e coloque o molde.

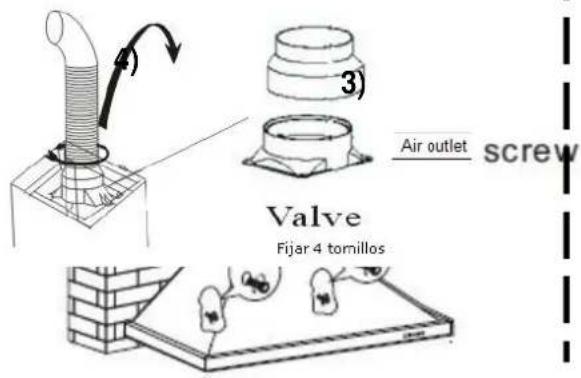

4.8 Coloque a válvula sem retorno com os parafusos fornecidos acrescente o redutor e seguidamente a conduta para a fuligem e leve-a até ao exterior. Consulte a figura B.

4.9 Pendurar na parede figura C.

4.10 Calcule a altura final da secção em forma de U e puxe do interior da secção em forma de U até à altura apropriada(figura F)

4.11 No tubo inferior colocar o molde com os parafusos fornecidos primeiro e seguidamente marcar e fazer dois orifícios na parede de 8mm de diâmetro Figura D.

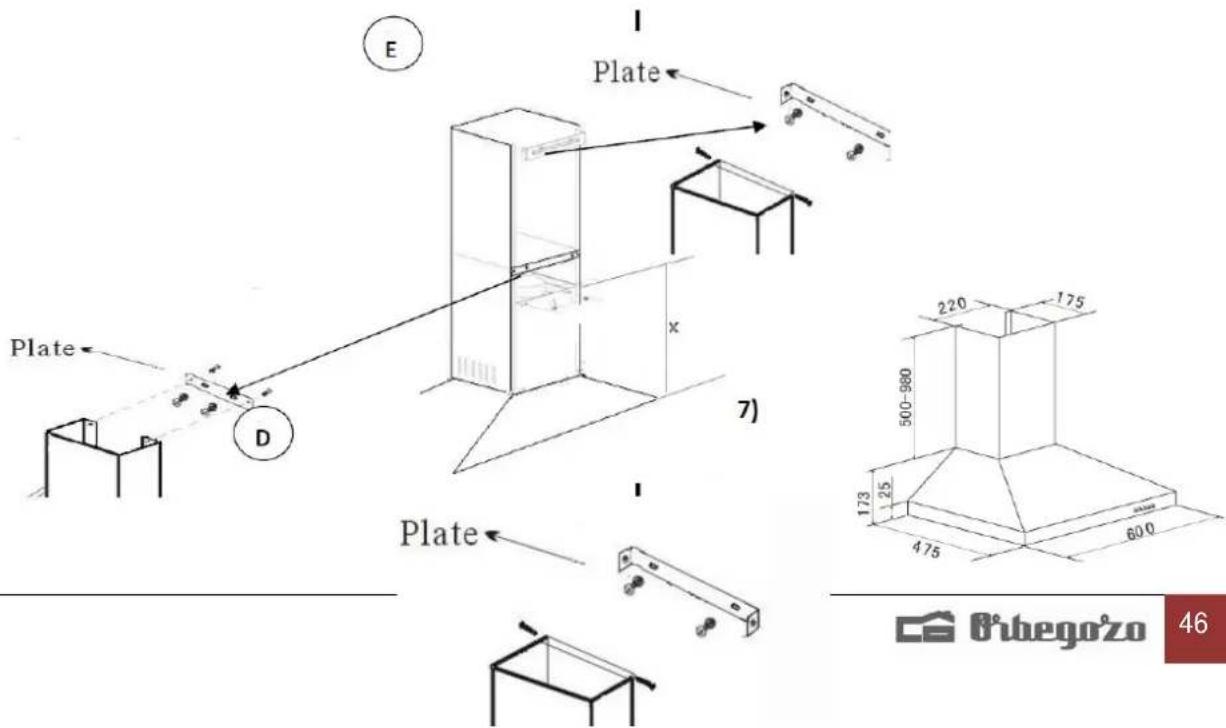

4.12 Finalmente, perfure 2 orifícios de 8 mm de diâmetro num lugar adequado em linha com a segunda placa Figura E, e aperte os dois parafusos.

O APARELHO DE CLASSE 1 DEVE SER LIGADO À TERRA

A ligação deve ser feita da seguinte forma:

CASTANHO	=	L (linha)
AZUL	=	N (neutro)
AMARELO/VERDE	=	(terra)

O APARELHO DE CLASSE 2 NÃO DEVE SER LIGADO À TERRA.

Para os aparelhos de 2ª classe que possuam na etiqueta de características o símbolo do duplo quadrado.

A ligação deve ser feita da seguinte forma:

CASTANHO	=	L (linha)
AZUL	=	N (neutro)

(5) AVISOS DE INSTALAÇÃO

1. Certifique-se de que a área de encontra limpa antes da instalação, para evitar a sucção dos restantes bocados de madeira partida e poeira.
2. Não deve partilhar o mesmo tubo de ventilação do ar com outros aparelhos tais como o tubo de gás, tubo de aquecimento e tubo de ar quente.
3. A curva do tubo de ventilação deve ser de ≥120°, paralelo ou acima do ponto de início e deve ser ligado à parede externa.

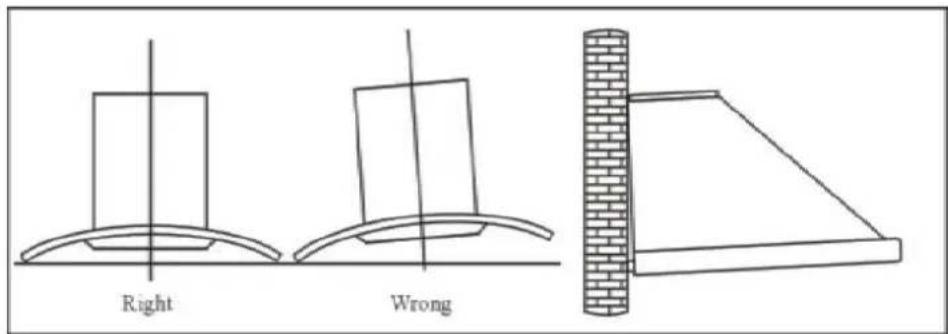

4. Depois da instalação, certifique-se de que o extractor se encontra nivelado para evitar a acumulação de gordura numa das extremidades.

Certo Errado

Right Wrong

Pic5

(6) UTILIZAÇÃO

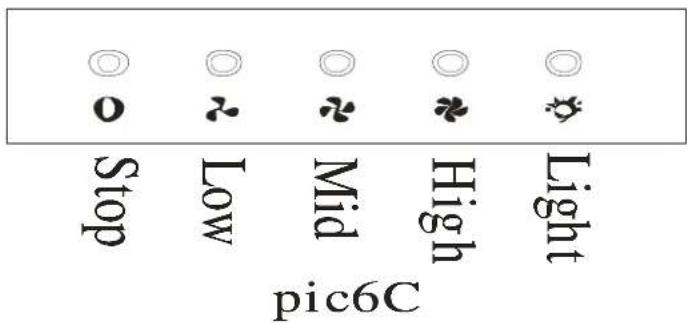

Ajuste da velocidade. Consulte as figuras Tecla de pressão

1. Pressione a tecla Stop, e o motor irá deixar de funcionar.
2. Pressione a tecla Low (Baixa), a campainha irá emitir um único sinal sonoro, e o motor funciona a baixa velocidade.
3. Pressione a tecla Mid (Média), a campainha irá emitir um único sinal sonoro, e o motor funciona a média velocidade.

4. Pressione a tecla High (Elevada), a campainha irá emitir um único sinal sonoro, e o motor funciona a elevada velocidade.

5. Pressione a tecla Light (Illuminação) e as duas lâmpadas se acendem. Pressione-a novamente para as desligar.

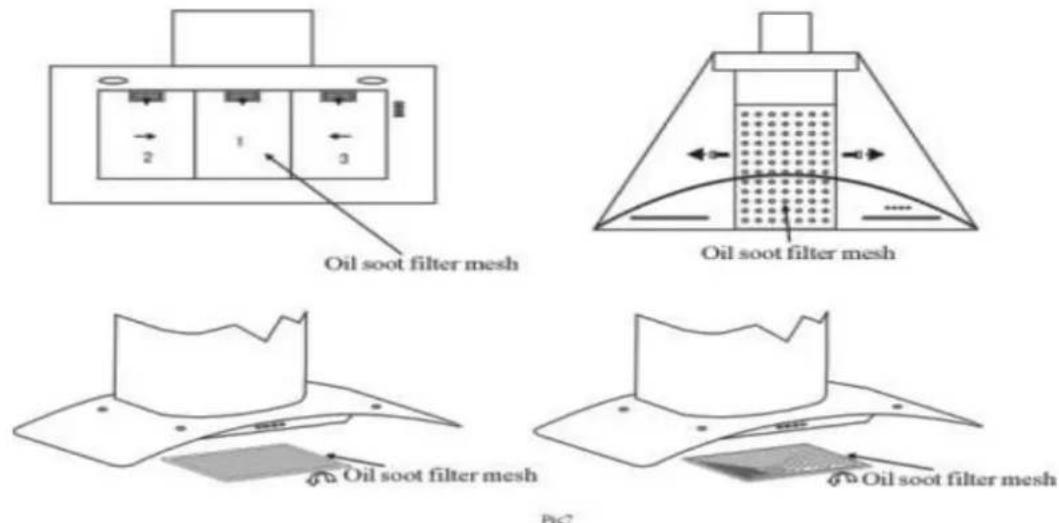

A rede do filtro é feita de aço inoxidável de alta densidade. Não utilize um detergente corrosivo para a limpar. Ao manter este filtro limpo irá manter o aparelho a funcionar correctamente. Cumpra as directrizes que se seguem.

Método 1: Coloque a rede dentro de 40-50 c de água limpa, despeje o detergente, e deixe de molho durante 2-3 mins. Utilize luvas e limpe o filtro com uma escova suave. Não exerça demasiada pressão, visto que a rede é delicada e é facilmente danificada.

Método 2: Se for informado de tal, pode colocar a rede numa máquina de lavar louça, configure a temperatura para cerca de 60 graus.

Rede do filtro da sujidade do óleo

7.2 Aviso de limpeza do exaustor

1. Para proteger o corpo principal da corrosão durante um período prolongado de tempo, o exaustor deve ser limpo com água quente e um detergente não corrosivo a cada dois meses.
2. Não utilize um detergente abrasivo porque tal irá danificar o corpo.
3. Mantenha o motor e outras peças sobresselentes livres de água, visto que tal irá danificar o aparelho.
4. Não se esqueca de desligar a corrente no quadro antes de limpar o aparelho.
5. O filtro de carbono não deve ser exposto a fontes de calor.
6. Não solte a barra fixa à volta do filtro de carbono.
7. Se a tomada ou o fio eléctrico forem danificados, contate um centro de assistência autorizado para substituí-lo.

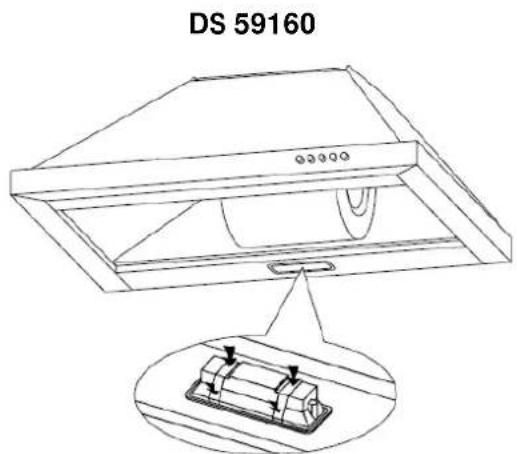

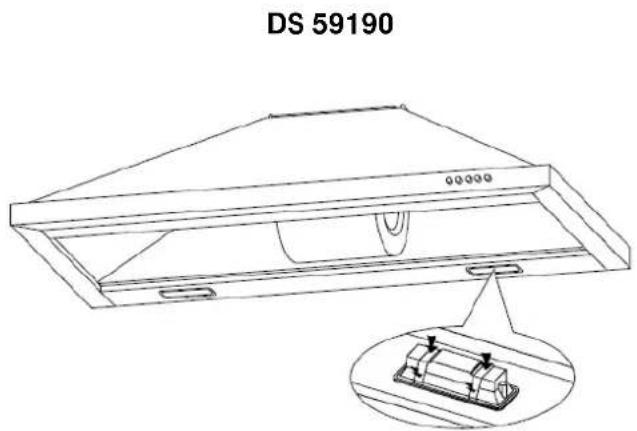

8. SUSTITUIÇÃO LÂMPADAS.

Nota: Se existir lâmpada defeituosa substituir imediatamente.

1. Deslique o aparelho da rede eléctrica
2. Retirar o vidro de proteccão
3. Substituir as lâmpadas esgotadas
4. Fechar o vidro de proteccão.

DS 59160

LAMPADA 2W MAX

DS 59190

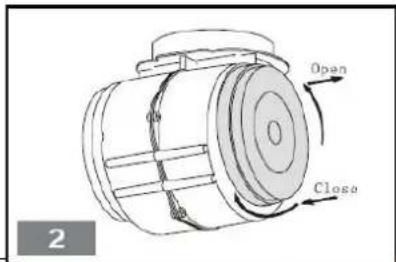

(9) MONTAGEM E SUBSTITUIÇÃO DE FILTRO A CARVÃO ACTIVO

Se recorrer a este sistema em locais onde não exista a tubagem de expulsão para o exterior o quando não for possível instalá-la.

Desligue o aparelho da rede eléctrica

A. Retire os filtros metálicos
B. (Tipo rectangular - Fig. 3) Coloque o filtro de carvão como se indica na figura DS 59160/90

C. Para montar os filtros ao carvão realize a operação ao contrário

1. ANOMALIAS E SOLUÇÃO

Avaria	Causa		Solução
A luz acende-se mas o motor não funciona	A lâmina está bloqueada		Desobstrua o exaustor
	O condensador está danificado		Substitua o condensador
	O motor está encravado, o rolamento está danificado		Substitua o motor
	A parte interna com o motor desligado ou emana um cheiro desagradável do motor		Substitua o motor
A luz não se acende e o motor não funciona	Para além do previamente mencionado, verifique o seguinte:
	A luz está danificada	Substitua as luzes
	O fio eléctrico está solto	Ligue os fios eléctricos de acordo com o diagrama eléctrico
Fuga de óleo	A válvula unidireccional e a entrada da ventilação de ar não se encontram devidamente vedadas	Retire a válvula unidireccional e sele-a com cola
	Fuga da ligação da secção em forma de U e a tampa	Retire a secção em forma de U para for a e sele-a com sabão ou tinta
O corpo treme	A lâmina danificada e faz com que o aparelho trema	Substitua a lâmina
	O motor não se encontra pendurado firmemente	Tranque o motor firmemente
	O corpo não se encontra pendurado firmemente	Fixe o corpo firmemente
Sucção insuficiente	A distância entre o corpo e o topo do gás é demasiado longa	Ajuste novamente a distância
	Existe demasiada ventilação provinda de portas ou janelas abertas	Escolha um novo lugar e volte a montar a máquina
A máquina inclina-se	O parafuso de fixação não se encontra suficientemente apertado	Aperte o parafuso de suporte e torne-o horizontal
	O parafuso de suporte não se encontra suficientemente apertado	Aperte o parafuso de suporte e torne-o horizontal

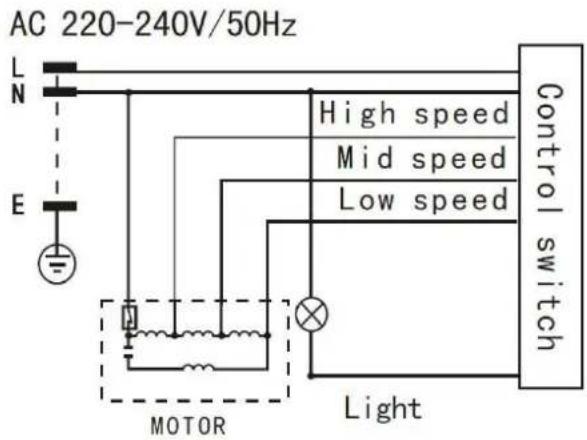

(11)DIAGRAM A ELÉCTRICO

DS 59160

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	67 W
Potência da iluminação	2WX1
Potência do motor	65 W
Modo de transmissão	Motor único
Velocidade	Velocidade IVelocidade IIVelocidade III
Diâmetro do tubo de ar	150 MM
Saída de ar	≥ 319.6 m^3/h
Pressão do ar	≥ 112 Pa
Ruído	≤ 63 dB(A)

DS 59190

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	69 W
Potência da iluminação	2WX2
Potência do motor	65 W
Modo de transmissão	Motor único
Velocidade	Velocidade IVelocidade IIVelocidade III
Diâmetro do tubo de ar	150 MM
Saída de ar	≥ 336 m3/h
Pressão do ar	≥ 124 Pa
Ruído	≤ 65 Db(A)

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar

a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/EU e os requisitos da directiva EMC 2014/30/EU.

A 1 x + 2cm min.65cm max75cm 2

C

Hook 5)

B

3) Air outlet screw Valve Fijar 4 tomillos

6)

E Plate 7) 220 175 500-980 173 125 475 600 Plate D C 6°begožo 46

Bibego zo
