MODE D'EMPLOI GTMM12 TOP CRAFT

Notice d'utilisation (18-33)

MULTI-SENSOR

Contenu de l'emballage 19

Consignes de sécurité 20

Composants et éléments de commande 24

- Mise sous/hors tension 25

- Detection d'objets chaches 26

- Sélection du mode 27

- Etalonnage de l'appareil 27

- Chercher ou localiser l'objet caché 29

Nettoyage 32

Rangement 32

Mise au rebut 32

Declaration de conformite 33

Garantie 52

Carte de la garantie

La protection prévue peut être compromise si appareil n'est pas utilisé conformément à ce mode d'emploi.

Conservez ce mode d'emploi et transmettez-le aux autres utilisateurs.

Type de piles : 9V pile bloc

---/6F22/6LR61

Consommation de courant : 15 mA

Température ambiante : -20 à 40 °C

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifi cations techniques ou du design ne sont pas exclues.

Cette notice d'utilisation peut être téléchargée en format PDF de notre site Internet www.gt-support.de.

Contenu de l'emballage

Appareil de mesure à multi-usages

9V pile bloc / 6F22

Notice d'utilisation avec carte de garantie

Consignes de sécurité

Lisez attentivement les informations suivantes et conservez cette notice d'utilisation afi n de pouvoir relire plus tard encore.

Joignez cette notice quand vous transmettez l'appareil à une autre personnemit.

Mise en garde ! Veuillez observer les mesures de sécurité essentielles y compris les consignes suivantes relatives à la sécurité contre les incendies lors de l’utilisation des appareils actionnés par piles afi n d’écarter le risque de dommages personnels et matériels.

Maintenez votre zone de travail en ordre !

- Le désordre dans la zone de travail entraîne un risque d'accidents.

Anticipez les effets de l'environnement !

- N'exposez pas l'appareil à la pluie. N'utilisez jamais l'appareil dans un environnement humide ou mouillé.

- Cet article peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou des personnes qui manquent de l'expérience et du savoir requis pour l'utilisation sûre de cet appareil à moins d'être surveillées ou instruites à propos de l'utilisation sûre et concernant les risques liés à l'utilisation. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne sont pas autorisés à nettoyer et à entretenir l'appareil sans être surveillés par une personne responsable.

FR

• Ne laissez jamais les enfants ou personnes nécessitant de l'aide utiliser cet article sans être surveillés.
• Conservez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouffement.

Mise en garde ! Cet appareil de mesure doit être utilisé de manière conforme, décrite dans ce mode d'emploi.

Contrôlez si l'appareil présente des endommagements !

- Contrôlez, avant de prendre l'appareil en service, s'il présente des endommagements. Contrôlez d'abord le bon fonctionnement de l'appareil. Avant de le prendre en service. Ne l'utilisez pas si l'une des composantes présente un défaut.

Rangez vos appareils en un endroit sûr !

- Les appareils et piles non utilisés doivent être rangés à un endroit sec et non accessibles aux enfants.

Réparations

- Cet appareil correspond aux régulations de sécurité en vigueur. Les réparations doivent être réalisées par les techniciens spécialistes uniquement à l'aide des pièces originales afi n d'écarter le risque d'un accident pour l'utilisateur.

Instructions supplémentaires pour les piles

- Observez la polarité en insérant les piles. Ne court-circuitez pas les piles. Il y a un risque de fuites de liquide de piles.

FR

• Ne tentez pas de rechargez des piles non rechargeables. Elles pourraient exploser.
• Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les courtcircuitez pas, ne les démontez pas.
• Ne désassemblez pas les piles. Le contact avec les composants peut provoquer des dommages personnels ou des incendies.
• Ne réchauffez pas les piles, ne les jetez pas au feu. La chaleur dégagée peut provoquer des explosions.
• N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement !
• Retirez les piles usées sans tarder.
• Elles pourraient écouler. Nettoyez les contacts de l'appareil et des piles avant d'en insérer une nouvelle.
• S'il y a du liquide sur la pile, vous pouvez le nettoyer à l'aide d'un chiffon. Evitez le contact avec la peau.
• Sortez la pile de l'appareil quand vous ne l'utilisez pas pendant une certaine durée.
• Le produit électrolyte écoulant pourrait provoquer des blessures ou des dommages matériels.
• Conservez les piles en un endroit frais et sec, à l'abri des rayons de soleil directs.

Consignes de sécurité supplémentaires pour les dé- tecteurs de tuyaux et conduites de courant

• N'utilisez pas l'outil pour détecter le courant alternatif dans des conduites non isolées ou libres.
• N'utilisez pas cet appareil en guise de voltmètre.
• N'oubliez pas que l'appareil ne reconnaît éventuellement pas tous les tuyaux et conduites correctement.
• Les conditions suivantes peuvent provoquer des résultats inexacts :

- une pile épuisée

– des parois épaisses avec des tuyaux ou conduites de courant minces

• des parois très épaisses
• des conduites ou tuyaux
• des parois revêtues de r
• des conditions très humi
• des câbles blindés
• un chargement électrost
• testez l'appareil chaque

- détectant un tuyau ou une conduite dont vous connaissez l'emplacement.

- Consultez, en cas de do ments compétent.

ATTENTION ! Le multi-capteur est destiné à l'utilisation privée.

Il ne convient pas pour l'emploi professionnel dans un atelier, etc.

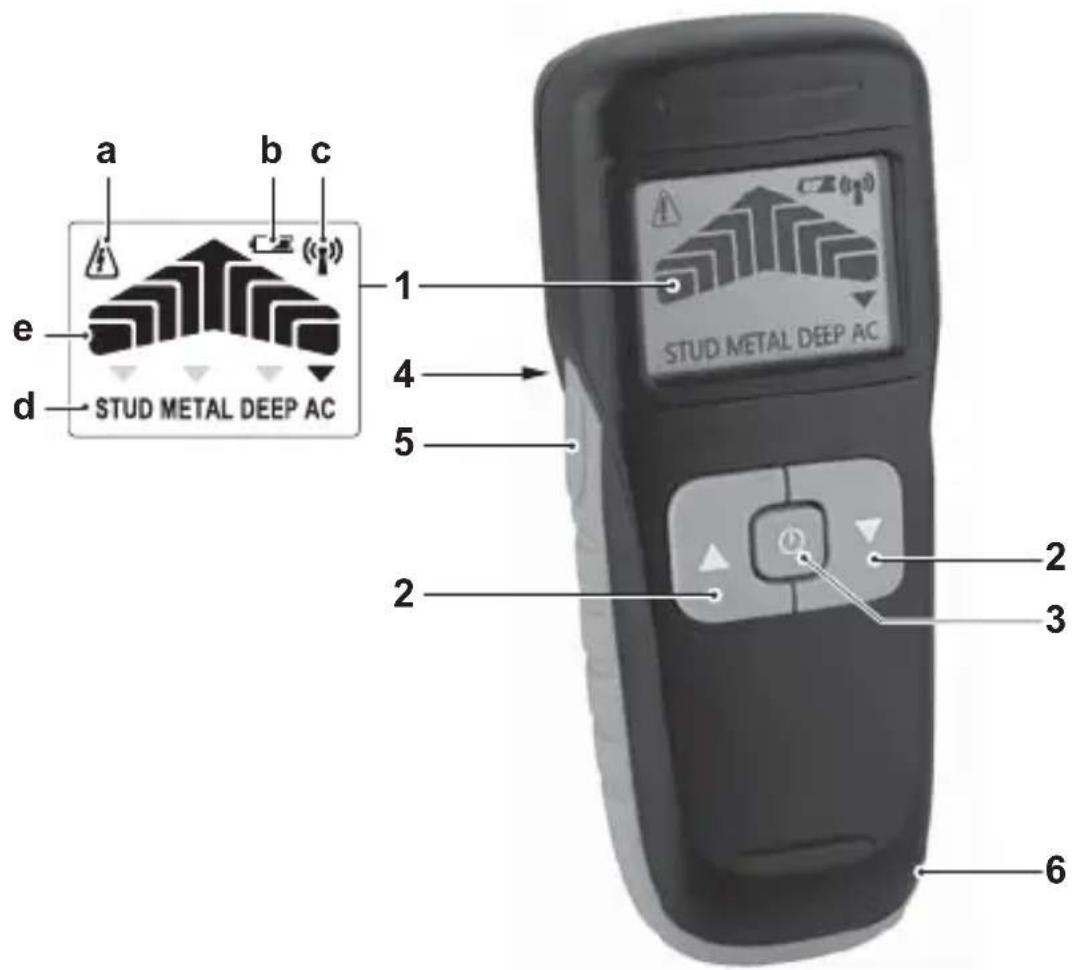

Composants et éléments de commande

a b c e d STUD METAL DEEP AC 1 4 5 2 2 3 6 CZ (T) STUD METAL DEEP AC

1. Ecran

a Indique une conduite électrique sous tension
b Indique un remplacement de la pile requis
c Symbole du signal

d Affichage du mode

e Affichage de la distance à l'objet moyennant une barre

1. Touche MODE
2. Touche ON/OFF
3. Logement de la pile (face arrière)
4. Touche de calibrage
5. Marqueur intégré

Insertion des piles

Il vous faut une pile bloc 9 volts type 6F22.

1. Ouvrez le compartiment de la pile, retirez la semelle de connexion et pressez la pile avec la polarité correcte sur la semelle. Refermez le compartiment de la pile.
2. L'état de la pile est affi ché à l'écran quand il est temps de remplacer la pile.

INFORMATION : L'état de la pile 1b est affiché à l'écran quand il est temps de remplacer la pile.

Fonctionnement

Mise sous/hors tension

1. Appuyez sur la touche ON/OFF pour mettre l'appareil sous/hors tension.

Après 60 secondes sans action, l'appareil s'arrête automatiquement.

Detection d'objets chaches

ATTENTION! Prenez les précautions suivantes afi n d'écarter le risque de dommages personnels ou matériels :

• Les poutres et montants sont introduits en intervalles réguliers dans les murs maçonnés. Déterminez la distance entre les poutres ou montants avant de débuter les travaux.
• Une distance irrégulière peut indiquer des conduites électriques ou d'eau.
• Des erreurs de mesurage sont possibles selon la finition de la surface.
• Vérifi ez s'il s'agit d'une conduite électrique dès que vous constatez un objet.
• Quand le symbole de la foudre s'affi che sur l'écran, il s'agit d'une conduite électrique sous tension.
• Les charges statiques peuvent élargir la portée d'une conduite électrique de 30 cm.
• N'effectuez pas de travaux de maçonnage dans cette zone.
• Les travaux dans une zone comportant des conduites électriques ne sont autorisés qu'après avoir assuré, avant le début des activités, que l'alimentation en courant électrique des conduites en question a été interrompue.
• Selon la profondeur, l'objet dépisté peut être plus large ou plus étroit qu'affi ché sur l'écran.

FR

- Marquez toujours les extrémités de l'objet. Le centre entre les deux marquages correspond donc au centre de l'objet.

Avec l'appareil, vous pouvez détecter les objets (matériaux suivants) :

• du bois/ des poutres (STUD), avec une profondeur de localisation maximale de 19 mm
• du métal (METAL), profondeur de localisation maximale 30 mm
• Le paramètre DEEP permet de localiser du bois/des poutres et des pièces métalliques particulièrement profonds (profondeur max. de localisation 38 mm)
• des conduites électriques (AC), profondeur de localisation maximale 50 mm

Sélection du mode

1. Appuyez sur la touche MODE pour sélectionner le mode STUD > METAL > DEEP > AC

Etalonnage de l'appareil

L'appareil doit être étalonné en fonction du corps (mur, plancher, plafond) :

• Chaque fois avant la recherche
• À intervalles réguliers pendant la recherche (après 60 secondes)

INFORMATION : Il est nécessaire d'étalonner à nouveau après 60 secondes afi n de réduire la production d'erreurs de mesure.

FR

1. Tenir l'appareil contre la surface (sélectionner l'endroit tel qu'il soit peu probable que l'objet recherché s'y trouve)
2. Maintenir la touche d'étalonnage enfoncée, ne pas bouger l'appareil ; la réussite de l'étalonnage est confi rmée par 3 bibs brefs.
3. Maintenir la touche enfoncée et lancer la recherche.

Information :

L'appareil ne doit pas bouger durant le calibrage.

- Si vous calibrez trop proche de l'objet ou directement sur le bois, le calibrage ne réussit éventuellement pas. Dans ce cas, l'écran LCD affi che le symbole suivant : „ 🎨 “ ou un son aigu plus long est émis.

Le cas échéant, vous devrez redémarrer l'appareil afi n de lancer le calibrage à nouveau.

Gardez cette fois l'appareil quelques centimètres plus à droite ou à gauche de la surface précédente.

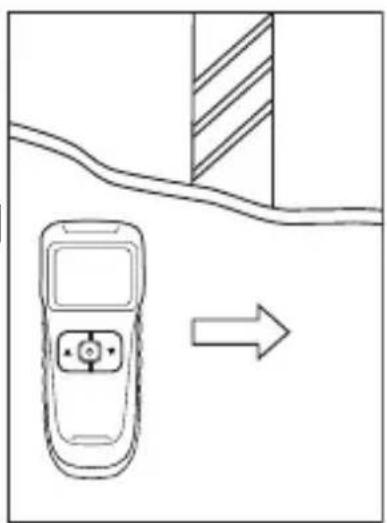

Chercher ou localiser l'objet caché

La recherche ou la localisation est la même pour les 4 modes, et est expliquée à l'aide des illustrations.

Passez toujours deux fois avec l'appareil sur l'objet trouvé. Les passages doivent être effectués en sens opposés. Après le calibrage, glissez l'appareil lentement le long du mur en direction horizontale (voir l'illustration).

Ne soulevez pas l'appareil, ne le basculez pas.

a) L'écran affiche seulement le mode = aucun objet en proximité.

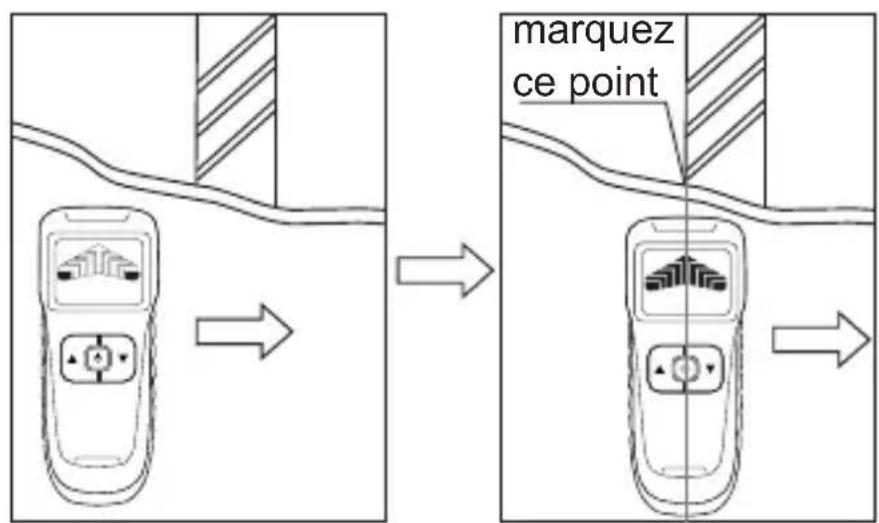

Quand vous vous approchez de l'objet recherché, les premières barres sont remplies sur l'écran LCD. Lorsque les barres sont complètes, vous pouvez marquez le point (voir l'illustration).

marquez ce point

FR

b) Lorsque l'appareil se rapproche de l'obje croît sur l'écran.
c) Une barre pleine sur l'écran avec un nent = l'appareil se trouve au début de l'objet.

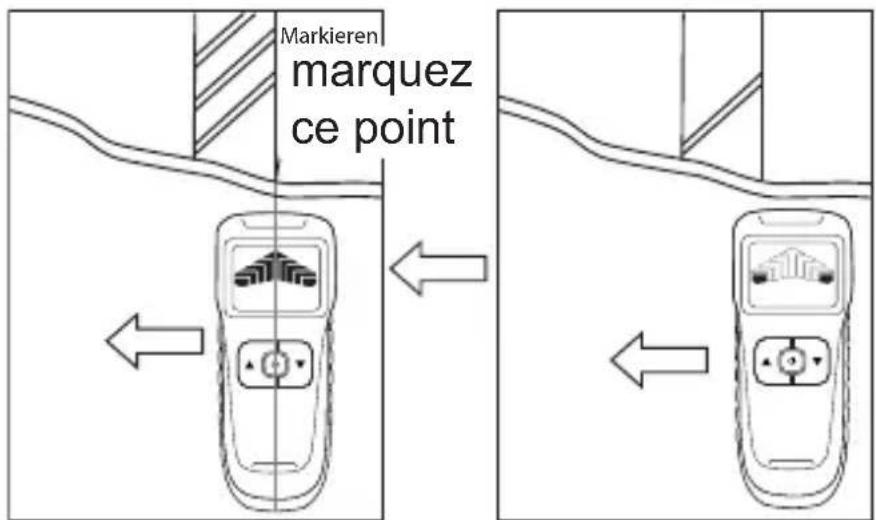

Bougez l'appareil dans la même direction jusqu'à ce que ne voyiez plus aucune barre sur l'écran.

Bougez ensuite l'appareil dans le sens opposé pour mar- quer l'autre extrémité de l'objet. Posez la marque au point où la batte est complète (voir les illustrations).

Markieren marquez ce point

L'objet recherché se trouve entre les deux marques.

INFORMATION : Si vous cherchez des objets métalliques en mode METAL, vous devez éventuellement répéter la recherche avec l'appareil tourné de 90°. Des renforcements en métal posés parallèlement au trajet de l'appareil pourrait déranger le capteur de l'appareil.

Une seule barre affichée en permanence ne signifie pas qu'un objet ait été détecté.

Vous ne pouvez être sûr d'avoir détecté un objet que si l'appareil affi che des barres pleines et qu'un signal sonore est émis en permanence.

Si le symbole de la foudre est affi ché en addition au mode AC, l'objet détecté est une conduite électrique sous tension.

Si vous avez que les conduites sont posées à un certain endroit, mais vous ne les trouvez pas en mode AC avec l'appareil, vous pouvez passer en mode METAL. Les conduites électriques peuvent être blindées par des caches métalliques. Les poutres rapprochées et conduites électriques sous tension peuvent empêcher la détection précise des objets isolés.

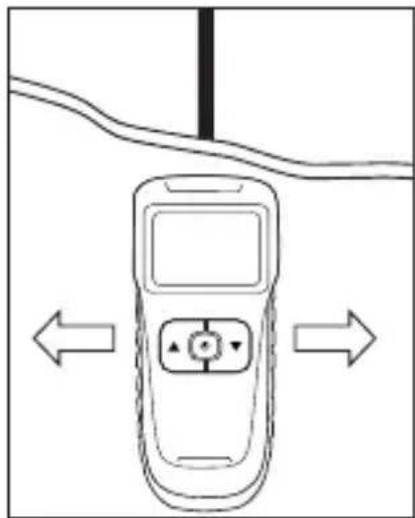

L'appareil mesure également des montants, lattes et objets métalliques cachés dans les murs jusqu'à une profondeur de 38 mm en mode DEEP. Vous constaterez ainsi la présence de montants, lattes et objets métalliques. Mais il ne sera pas possible de distinguer entre métal et bois.

Nettoyage

Le multi-capteur ne demande aucune maintenance. Net-toyez l'appareil à l'aide d'un chiffon sec ou légèrement humidifi é.

Rangement

• Conservez l'appareil en un endroit sec et à l'abri du gel, hors de la portée des enfants.
• Sortez les piles de l'appareil si vous ne l'utilisez pas pendant une certaine durée.

Mise au rebut

Eliminez l'emballage de manière conforme.

L'appareil ne doit pas être éliminé avec les ordures ménagères. Si l'appareil ne peut plus être utilisé retirez les piles de l'appareil. Demandez au service d'élimination des déchets compétent quelles sont les mesures nécessaires pour l'élimination.

Les piles et accumulateurs n'ont rien à faire dans les ordures ménagères.

Chaque consommateur est légalement tenu de remettre les piles à un lieu de collecte de sa commune, de son quartier ou dans un commerce. Ainsi, tous les piles et accumulateurs peuvent être traités de manière respectueuse de l'environnement.

Les piles et accumulateurs qui contiennent des substances nocives sont désignées par ce signe et des symboles chimiques (Hg pour mercure, Pb pour plomb).

Declaration de conformite

La conformité de ce produit avec les normes prévues par la loi est garantie.

Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Commercialisé par (ce n'est pas l'adresse du service !) :

Globaltronics GmbH & Co. KG

Le produit que vous venez d'acheter a été fabriqué soigneusement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

1. Au cas où l'appareil devait présenter un dysfonctionnement malgré les processus de fabrication et de contrôle très élaborés, nous vous prions de vous adresser à notre hotline du service après-vente.
2. Pour toutes les questions et commandes de pièces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.
3. Notre garantie correspond aux dispositions légales spécifiques des pay d'achat (selon justificatif / facture ou bon de livraison). Les endommagements dûs à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuillez contacter notre hotline de service après-vente au préalable par téléphone. Là, on est bien disposé à vous renseigner sur la suite du procédé. S'il vous plaît, n'envoyez pas votre article sans appel!

Veuillez conserver le bon de caisse comme justifi catif d'achat.

Cette garantie ne couvre pas les dommages dûs à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

La garantie devient nulle en cas d'interventions sur l'appareil effectuées des personnes non compétentes.

Si vous devez envoyer votre produit défectueux au service après-vente (veuillez contacter le hotline avant), veillez a emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

Garantiebewijs

KNIP DEZE KAART UIT EN VOEG HET BIJ HET ARTIKEL

Apparaat: Multidetector GT-MM-12 (7631)

VEUILLEZ DECOUPER CETTE CARTE ET AJOUTE LE CHEZ L'ARTICLE Article : Appareil de mesure à multi-usages GT-MM-12 (7631)

Description de la plainte : ____

Vendu par Aldi : ____

Client :

Nom : ____

Rue :

Code postal, lieu :

Téléphone avec préfi xe:

Courriel :

(Pour les messages concernant l'état en cas de réparation)

Signature du client :

Service après-vente :

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

Garantie 3 ans à compter de la date d'achat.

En cas d'une demande de garantie, l'appareil défectueux doit être accompagné de la carte de garantie et du bon de caisse. Les cartes de garantie expédiées ultérieurement ne sont pas prises en compte.

PO51000542 AA38/16B
