Producttype	Multifunctionele detector (multimeter)
Merk	TOP CRAFT
Model	GTMM12
Categorie	Multimeter (detector)
Voeding	9V blokbatterij (6F22/6LR61)
Verbruik	15 mA
Omgevingstemperatuur	-20 tot 40 °C
Detectiemodi	STUD (hout/balken), METAL, DEEP (diep), AC (spanningvoerende kabels)
Max. diepte STUD	19 mm
Max. diepte METAL	30 mm
Max. diepte DEEP	38 mm
Max. diepte AC	50 mm
Display	LCD-scherm met afstandsbalk en symbolen
Geluidssignaal	Ja, voor bevestigde detectie
Automatische uitschakeling	Na 60 seconden inactiviteit
Kalibratie	Handmatig voor elke zoekopdracht en na 60 s
Reiniging	Droge of licht vochtige doek
Opbergen	Droge, vorstvrije plaats, buiten bereik van kinderen
Veiligheid	Niet gebruiken op onbeschermde kabels, niet gebruiken als voltmeter
Inhoud van de verpakking	Apparaat, 9V batterij, handleiding met garantiekaart
Garantie	3 jaar vanaf aankoopdatum

Veelgestelde vragen - GTMM12 TOP CRAFT

Welke soorten objecten kan deze detector lokaliseren?

De GTMM12 kan hout/balken detecteren (STUD-modus tot 19 mm), metaal (METAL-modus tot 30 mm), diepe objecten (DEEP-modus tot 38 mm) en spanningvoerende elektrische kabels (AC-modus tot 50 mm).

Hoe vervang ik de batterij?

Open het compartiment aan de achterzijde, verwijder de oude batterij en plaats een 9V batterij type 6F22/6LR61 met de juiste polariteit. Sluit het compartiment. Het batterijpictogram verschijnt wanneer vervanging nodig is.

Waarom schakelt het apparaat zichzelf uit?

Het apparaat schakelt automatisch uit na 60 seconden inactiviteit om de batterij te sparen. Druk op de ON/OFF-knop om het weer in te schakelen.

Hoe voer ik een correcte kalibratie uit?

Houd het apparaat tegen het oppervlak op een plek waar waarschijnlijk geen object is. Houd de kalibratieknop ingedrukt zonder het apparaat te bewegen. Drie korte piepjes bevestigen de kalibratie. Houd de knop ingedrukt om met zoeken te beginnen.

Wat te doen als de kalibratie mislukt (weergave van een '-' symbool of hoge piep)?

Kalibratie kan mislukken als u te dicht bij een object bent. Start het apparaat opnieuw en herhaal de kalibratie enkele centimeters naar rechts of links.

Hoe interpreteer ik de weergave tijdens het zoeken?

Het scherm toont balken die vullen naarmate u het object nadert. Volle balken met een continu geluidssignaal geven detectie aan. Het bliksemsymbool in AC-modus geeft een spanningvoerende kabel aan.

Kunnen afgeschermde kabels of metalen wapening worden gedetecteerd?

In METAL-modus kunt u afgeschermde kabels detecteren, maar in AC-modus worden ze mogelijk niet gedetecteerd. Voor metalen wapening wordt aanbevolen het zoeken te herhalen met het apparaat 90° gedraaid om interferentie te voorkomen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Gebruik het apparaat niet om stroom te detecteren op ongeïsoleerde of kale kabels. Gebruik het niet als voltmeter. Onderbreek de stroomtoevoer voordat u in de buurt van gedetecteerde kabels werkt. Het apparaat is bedoeld voor particulier gebruik, niet professioneel.

Hoe reinig en onderhoud ik de detector?

Reinig het apparaat met een droge of licht vochtige doek. Geen speciaal onderhoud nodig. Bewaar het op een droge, vorstvrije plaats en verwijder de batterij als het apparaat langere tijd niet wordt gebruikt.

Waar vind ik de conformiteitsverklaring en de klantendienst?

De volledige conformiteitsverklaring is beschikbaar op www.gt-support.de. Voor de klantendienst kunt u contact opnemen met de hotline op 03 707 14 49 (België) of per e-mail op [e-mail]. De garantie is 3 jaar.

GEBRUIKSAANWIJZING GTMM12 TOP CRAFT

Gebruiksaanwijzing (2-17)

APPAREIL DE MESURE À MULTI-USAGES

Veiligheidsvoorschriften 5

Onderdelen + bedieningselementen 8

Batterij inzetten 9

Bediening 9

- Het apparaat aan- en uitschakelen 9

- Verborgen objecten opsporen 10

- Modus uitkiezen ....11

- Apparaat kalibreren 11

- Het verborgen object zoeken of de positie ervan bepalen 13

Reiniging 16

Opbergen 16

Afvoer 16

Conformiteitsverklaring 17

Garantievoorwaarden 50

Garantiebewijs

Als het apparaat niet overeenkomstig deze gebruiksaanwijzing gebruikt wordt, kan de voorziene bescherming negatief beïnvloed worden. Bewaar deze handleiding en geef deze door aan andere gebruikers.

Technische gegevens

Model: GT-MM-12

Batterijgrootte: 9 V Block

--- / 6F22/6LR61

Stroomopname: 15 mA

Omgevingstemperaturen: -20 tot 40 °C

Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.

Levering

Multidetector

1 x 9 V blokbatterij / 6F22

Gebruiksaanwijzing met garantiebewijs

Veiligheidsvoorschriften

Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen.

Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Waarschuwing! Bij het gebruik van op batterijen aan- gedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaakschade enkele fundamentele veiligheidsmaat- regelen, inclusief de volgende voorschriften worden nageleefd.

Houd uw werkruimte in orde!

- Wanorde in de werkruimte leidt tot ongevalsrisico's.

Houd rekening met omgevingsinvloeden!

- Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

- Dit artikel kan door kinderen vanaf 8 jaar en ouder, en tevens door personen met verminderden fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en kennis worden gebruikt, mits er toezicht op hen wordt gehouden, of als zij instructies hebben gekregen over het veilige gebruik van het artikel en ze de eventuele gevaren die daaruit kunnen ontstaan, begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit artikel niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.

NL

• Laat kinderen of hulpbehoevende personen zonder toezicht geen elektrische apparaten gebruiken.
• Bewaar het verpakkingsmateriaal buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar.

Waarschuwing! Gebruik het meetapparaat alleen voor werkzaamheden die overeenkomen met het voorgeschreven gebruik, zoals ze in de handleiding zijn beschreven.

Controleer uw apparaat op beschadigingen!

- Controleer het apparaat voor het werk op beschadigingen. Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is.

Bewaar uw apparaten op een veilige plaats!

- Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen.

Reparaties

- Dit apparaat beantwoordt aan de betreffende veiligheidsvoorschriften. Reparaties mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er mogelijk gevaar voor ongelukken voor de gebruiker.

Extra instructies voor de batterijen

- Batterijen en accu's mogen niet in het huisvuil! Elke verbruiker is wettelijk verplicht, batterijen en accu's bij een inzamelplaats in zijn gemeente, zijn wijk of in de handel af te geven.

NL

• Probeer geen batterijen op te laden, die daar niet geschikt voor zijn. De batterijen kunnen exploderen.
• Bewaar batterijen buiten de reikwijdte van kinderen. Er bestaat verstikkingsgevaar.
• Let bij het plaatsen van de batterijen op de polariteit.
• Batterijen kunnen leeglopen. Reinig de contacten van het apparaat en de batterij voordat u nieuwe batterijen plaatst.
• De batterijen niet blootstellen aan buitengewone omstandigheden, bijv. op radiatoren of in directe zonnestraling! Verhoogd leeglooprisico!
• Haal batterijen niet uit elkaar. Aanraking van de onderdelen kan leiden tot personenschade of brand.
• Als er vloeistof op de batterij aanwezig is, maakt u deze met een doek voorzichtig schoon. Vermijd aanraking met de huid.
• Haal de batterij uit het meetapparaat als het langere tijd niet gebruikt wordt.

Extra veiligheidsaanwijzingen voor buis- en stroom-leidingdetectoren

- Gebruik het gereedschap niet, om wisselspanning in niet geïsoleerde resp. vrij liggende leidingen vast te stellen.

- Gebruik het apparaat niet als vervanging voor een voltmeter.

- Het moet u duidelijk zijn, dat het apparaat misschien niet altijd alle pijpen en leidingen goed herkent.

NL

- De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:

– Zwakke batterij
– Dikke wanden met dunne buizen of stroomleidingen
- Zeer dikke wanden
- Zeer diep liggende stroomleidingen of pijpen
– Met metaal beklede wanden
– Zeer vochtige omstandigheden
– Afgeschermde kabels
– Elektrostatische oplading
- Test het apparaat voor het gebruik steeds door
- Een bekende buis resp. een bekende stroomleiding te laten herkennen.
- Informeer in twijfelgevallen altijd bij een erkende aannemer.

Let op! De multisensor is ontworpen voor gebruik in het privéhuishouden.

Voor bedrijfsmatig gebruik in werkplaatsen etc. is deze ongeschikt.

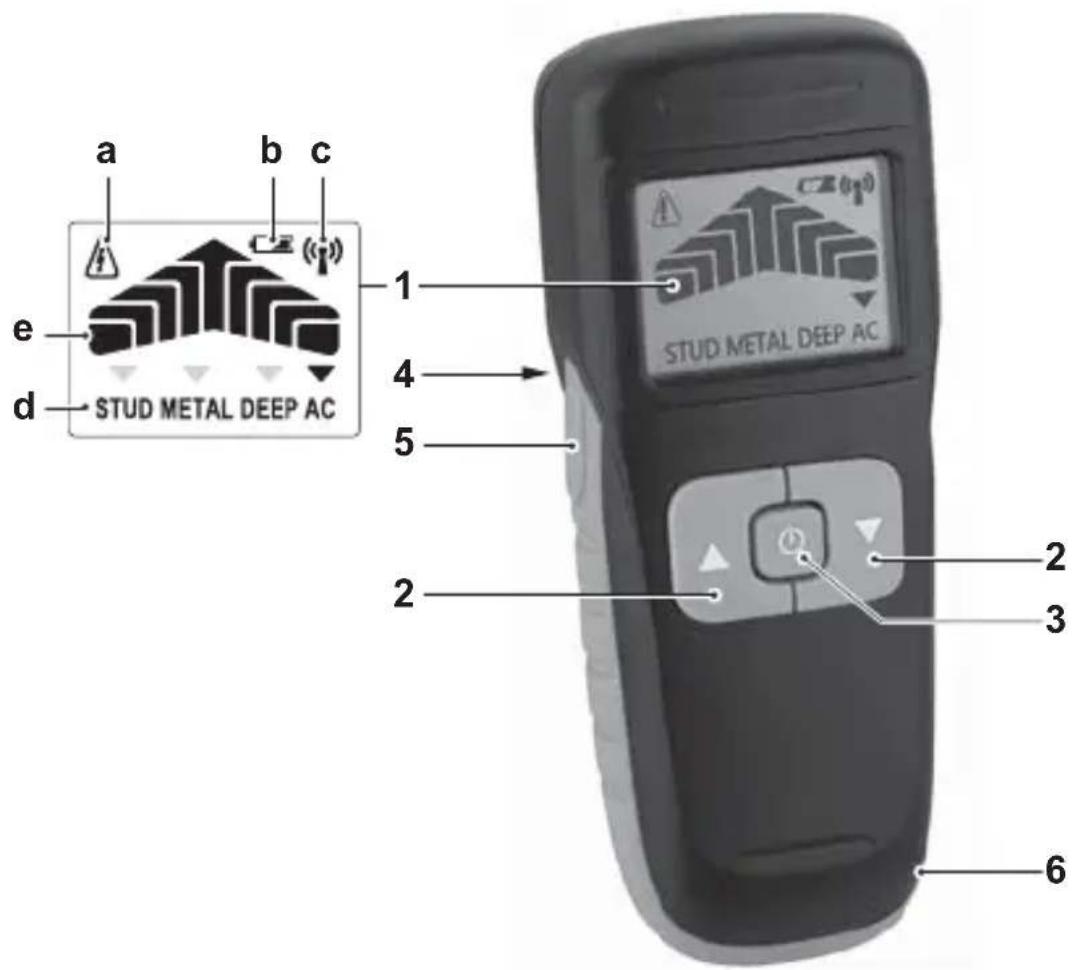

Onderdelen + bedieningselementen

a b c e d STUD METAL DEEP AC 1 4 5 2 2 3 6 CZ (T) STUD METAL DEEP AC

1. Display

a Geeft een stroomvoerende elektrische leiding aan
b Geeft de noodzakelijke vervanging van de batterij aan
c Signaalsymbool
d Modusindicator
e Balkindicator afstand tot het object

1. Toets MODE

2. Toets ON/OFF

3. Batterijvak (achterkant)

4. Kalibreertoets

5. Geïntegreerde marker

Batterij inzetten

U hebt een 9 volt blokbatterij nodig van de grootte 6F22 (bij de levering inbegrepen).

1. Open het batterijvakdeksel aan de onderkant van het apparaat. Trek de aansluitschoen iets naar voren en druk de batterij op de aansluitschoen. Houd u daarbij aan de juiste richting van de polen.
2. Plaats de batterij in het batterijvak en sluit het batterij-vakdeksel weer.

VERWIJZING: De batterijtoestandsindicator 1b verschijnt op het display als de batterij moet worden vervangen.

Bediening

Het apparaat aan- en uitschakelen

- Druk op de toets ON/OFF om het apparaat in- en uit te schakelen.

Na 60 seconden zonder invoer schakelt het apparaat automatisch uit.

Verborgen objecten opsporen

Let op! Om personen- of zaakschades te vermijden, moet het volgende beslist worden nageleefd:

• Balken en draagbalken worden op regelmatige afstanden in het metselwerk geplaatst. Bepaal de afstand tussen de balken of draagbalken, voordat u werkzaamheden aan het muurwerk uitvoert.
• Onregelmatigheden in de afstanden duiden bijvoorbeeld op elektrische leidingen of waterleidingen.
• Afhankelijk van de toestand van de oppervlakken kunnen er meetfouten optreden.
• Als u wat opspoort, moet u steeds controleren of dit eventueel een elektrische leiding is.
• Als het bliksemsymbool op het display verschijnt, betreft het een stroomvoerende elektrische leiding.
• Statische opladingen kunnen het detectiebereik van een elektrische leiding met maximaal 30 cm vergroten.
  – Werk in dit gedeelte niet aan het muurwerk.
• Werkzaamheden in het gebied van elektrische leidingen zijn alleen toegestaan, als voordat het werk begint gewaarborgd is, dat de stroomtoevoer naar de betreffende leidingen onderbroken is.
• Het geregistreerde object kan afhankelijk van de diepte breder of smaller zijn, dan het display aan- geeft.

NL

- Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object.

U kunt de volgende objecten (materialen) met het apparaat opsporen:

• hout/balken (STUD), maximale plaatsbepalingsdiepte 19 mm
• metaal (METAL), maximale plaatsbepalingsdiepte 30 mm
• met de instelling DEEP kunnen bijzonder diep liggende balken/hout en metalen delen worden gepeild (max. plaatsbepalingsdiepte 38 mm)
• elektrische leidingen (AC), maximale plaatsbepalings-diepte 50 mm

Modus uitkiezen

1. Druk op de toets MODE om de gewenste modus uit te kiezen STUD > METAL > DEEP > AC

Apparaat kalibreren

Het apparaat moet worden gekalibreerd op de eigenschappen van het lichaam (wand, vloer, plafond:

• voor het begin van elke zoekactie
- regelmatig tijdens een zoekproces (telkens na 60 secon- den)

VERWIJZING: De hernieuwde kalibratie na 60 seconden is nodig, om het optreden van meetfouten te verminderen.

NL

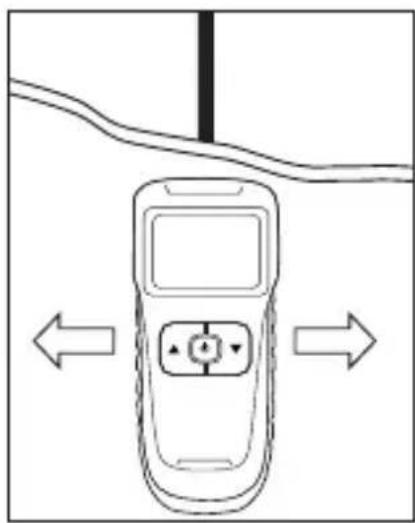

1. Houd het apparaat tegen het oppervlak (kies een plaats, waar zich met grote waarschijnlijkheid geen gezocht object bevindt).
2. Houd de kalibreertoets ingedrukt en beweeg het apparaat niet, 3 korte pieptonen bevestigen de succesvolle kalibratie.
3. Houd de toets nog ingedrukt en start de zoekprocedure.

Tip:

• Tijdens de ijking moet het apparaat rustig gehouden worden en mag het niet worden bewogen.
• Als u te dicht op het object of direct op het hout kali-breert kan de ijking mislukken. Als de ijking mislukt, toont het LCD-scherm het volgende symbool „ “ of klinkt er een lange pieptoon.

Dan moet u het apparaat weer opnieuw inschakelen, om de ijking te starten.

Houd het apparaat dit maal enige centimeters verder naar rechts of links van het vorige oppervlak.

Het verborgen object zoeken of de positie ervan bepalen

De zoek- resp. plaatsbepalingsprocedure is in alle 4 modi gelijk en wordt aan de hand van de afbeeldingen verduidelijkt.

Het gevonden object moet steeds twee maal met het apparaat worden over- kruist. De overkruising gebeurt hierbij in tegengestelde richtingen.

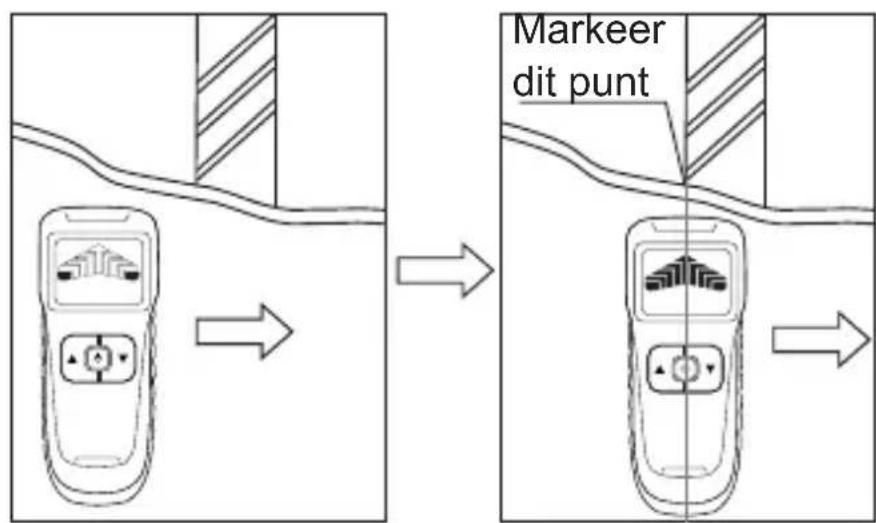

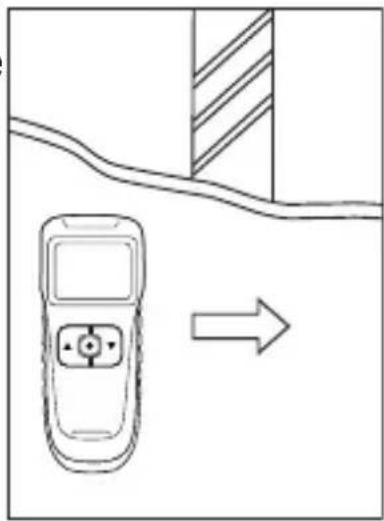

Na de ijking schuift u het apparaat langzaam in horizontale richting langs de wand (zie afbeelding). U mag het apparaat niet optillen of kantelen.

a) Het display geeft alleen de modus aan = geen object in de buurt.

Als u het gezochte object nadert, wordt de eerste balk in het LCDscherm opgevuld. Bij een volledig staafdiagram, zet u op dit punt een markering (zie afbeelding).

Markeer dit punt

NL

b) Toenemende balkweergave in het display raat nadert het object
c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich bij het begin van het object

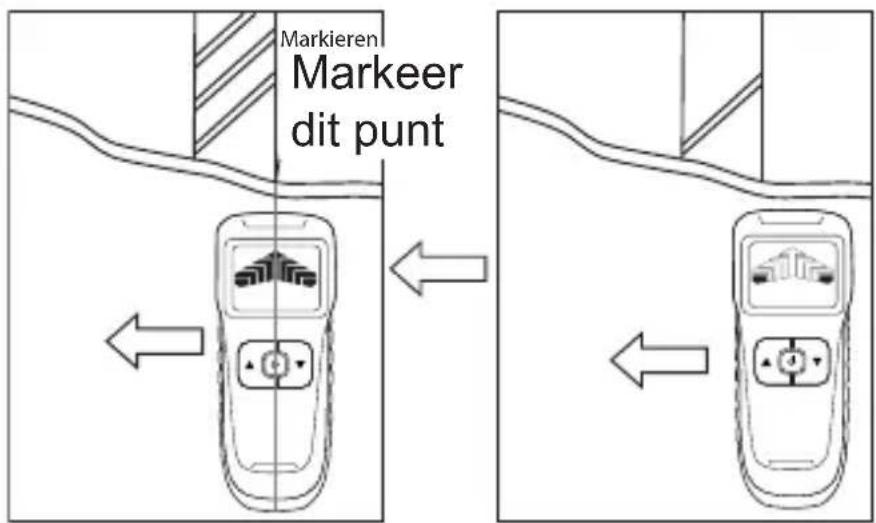

Beweeg het apparaat verder in dezelfde richting tot er geen balken meer op het scherm verschijnen.

Dan beweegt. u het apparaat in de tegengestelde richting, om de andere hoek van het voorwerp te markeren. Zet de markering daar, waar het diagram volledig is opgevuld (zie afbeeldingen).

Markieren Markeer dit punt

Het gezochte object bevindt zich tussen de beide aangegeven markeringen.

VERWIJZING: Als u metalen objecten zoekt in de METAL -modus, kan het noodzakelijk zijn het zoekproces in een hoek van 90° te herhalen. Parallel aan het apparaat lopen- de metalen steunbalken kunnen de sensor in het apparaat storen.

Als er voortdurend maar 1 balk wordt weergegeven, betekent dit niet, dat er een object werd opgespoord.

Alleen als het apparaat volledige balken laat zien en er een continue pieptoon klinkt, kunt u er zeker van zijn, dat u een object hebt opgespoord.

Als er naast de AC -modus en de balkweergave nog een bliksemsymbool verschijnt, is het gevonden object een stroomvoerende elektrische leiding.

Als u weet, dat op een bepaalde plaats leidingen lopen, maar u deze niet met het apparaat in de AC-modus kunt vinden, gebruikt u de modus METAL. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten belemmeren.

Het apparaat meet in de DEEP-modus ook verborgen stijlen, latten en metaal in wanden tot een diepte van 38 mm. Hier wordt de aanwezigheid van stijlen, latten en metaal herkend. Er kan echter geen onderscheid worden gemaakt tussen hout en metaal.

Reiniging

De multidetector is onderhoudsvrij. Reinig het apparaat met een droge of licht bevochtigde doek.

Opbergen

• Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.
• Verwijder de batterijen, als u de multidetector geduren-de een langere tijd niet gebruikt.

Afvoer

Sorteer de verpakking voor de afvalverwijdering.

Het apparaat mag niet bij het huishoudafval worden verwijderd. Als het apparaat niet meer bruikbaar is, moet u de batterijen uit het apparaat verwijderen. Vraag de verantwoordelijke afvalverwer- kingsmaatschappij naar de vereiste maatregelen voor de afvalverwijdering.

Batterijen en accu's horen niet bij het huisvuil.

Elke consument is wettelijk verplicht batterijen en accu's bij een inzamelpunt van de gemeente, wijk of in de winkel af te geven. Alle batterijen en accu's kunnen hierdoor op een milieubewuste manier worden verwijderd.

Batterijen en accu's die schadelijke stoffen bevatten, worden aangeduid met dit teken en deze chemische symbolen (Hg voor kwikzilver, Pb voor lood).

Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd.

De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Geïmporteerd door (geen serviceadres!):

Globaltronics GmbH & Co. KG

Domstr. 19

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardigingen controleprocedures eens uitvallen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke/landspecifi eke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop.

Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan.

In geval van garantie wendt u zich tot onze Service-Hot-line:

Globaltronics Service Center c/o teknihall Benelux bvba

Brusselstraat 33

2321 Meer

België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd.

Mocht het apparaat naar ons serviceadres worden ge-stuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.

Conditions de garantie

Omschrijving van de klacht:

Verkocht door ALDI-fi liaal:

Klant:

Naam:

Straat:

Postcode, plaats:

Telefoon met kengetal:

E-mail:

(Voor statusmeldingen in verband met reparatie)

Handtekening van de klant:

Servicebedrijf:

Globaltronics Service Center, c/o teknihall Benelux bvba Brusselstraat 33, 2321 Meer, België

Hotline: [phone]

Fax: [phone]

Mail: [e-mail]

3 jaar garantie vanaf de aankoopdatum.

Wanneer gebruik gemaakt wordt van de garantievergoeding moeten in ieder geval het garantiebewijs en het aankoopbewijs bij het defecte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen kunnen niet worden erkend.

PO51000542 AA38/16B

Carte de garantie
