| Caractéristiques techniques | Puissance : 550 W |
|---|---|
| Type d'appareil | Meuleuse angulaire |
| Diamètre du disque | 115 mm |
| Vitesse à vide | 11 000 tr/min |
| Poids | 1,5 kg |
| Utilisation | Coupe, meulage et ponçage de matériaux divers |
| Maintenance | Nettoyage régulier, vérification de l'état des disques |
| Sécurité | Utiliser des lunettes de protection et des gants, ne pas bloquer les évents |
| Informations générales | Idéal pour les travaux de bricolage et les professionnels |
FOIRE AUX QUESTIONS - PWS 550 BOSCH
Questions des utilisateurs sur PWS 550 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Meuleuse angulaire au format PDF gratuitement ! Retrouvez votre notice PWS 550 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PWS 550 de la marque BOSCH.
MODE D'EMPLOI PWS 550 BOSCH
Procedure 01/2003 [kg] 1,9 1,9 1,9 1,9
Schutzklasse I / II 1 / II 1 / II 1 / II
Winkelschleifer PWS 7-100 7-115 7-115 7-125 7-125
Sachnummer 3603 ...C99640 ...C995...C996...C997...C998..
Meuleuse angulaire PWS 550 600 6-115 6-115 6-115
| N° d'article | 3 603 | ... C99 0.. | ... C99 1.. | ... C99 2.. | ... C99 3.. | ... C99 4.. |
| Puisance absorbée nominale [W] | 550 | 600 | 600 | 650 | 680 | |
| Puisance débitée [W] | 290 | 340 | 380 | 400 | ||
| Régime à vide | [tr/min] | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 |
| Diamètre des meules, max. [mm] | 115 | 115 | 115 | 115 | ||
| Filet de la broche | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Constant-Electronic | - | - | - | - | - | |
| Présélection de la vitesse de rotation | - | - | - | - | - | |
| Poids suivant EPTA-Procedure | ||||||
| 01/2003 | [kg] | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | ☐ / II | ☐ / II | |
Meuleuse angulaire PWS 7-100 7-115 7-115 7-125 7-125
| N° d'article | 3 603 | ... C99 640 | ... C99 5.. | ... C99 6.. | ... C99 7.. | ... C99 8.. |
| Puisance absorbée nominale [W] | 720 | 720 | 720 | |||
| Puisance débitée [W] | 420 | 410 | 420 | |||
| Régime à vide | [tr/min] | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 |
| Diamètre des meules, max. [mm] | 100 | 115 | 125 | 125 | ||
| Filet de la broche | M 10 | M 14 | M 14 | M 14 | M 14 | |
| Constant-Electronic | - | - | - | - | - | |
| Présélection de la vitesse de rotation | - | - | - | - | - | |
| Poids suivant EPTA-Procedure 01/2003 | [kg] | 1,9 | 1,9 | 1,9 | 2,0 | 2,0 |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
Meuleuse angulaire PWS 8-125 CE 9-125 CE 9-125 CE
| N° d'article | 3 603 | ... C99 B.. | ... C99 9.. | ... C99 A.. |
| Puisance absorbée nominale | [W] | 800 | 850 | 900 |
| Puisance débitée | [W] | 425 | 430 | 450 |
| Régime à vide | [tr/min] | 2 800-11 000 | 2 800-11 000 | 2 800-11 000 |
| Diamètre des meules, max. | [mm] | 125 | 125 | 125 |
| Filet de la broche | M 14 | M 14 | M 14 | |
| Constant-Electronic | ● | ● | ● | |
| Présélection de la vitesse de rotation | ● | ● | ● | |
| Poids suivant EPTA-Procedure 01/2003 | [kg] | 2,0 | 2,0 | 2,0 |
| Classe de protection | ☐ / II | ☐ / II | ☐ / II |
Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'appareil electroportatif. Les designations commerciales des différents outils electroportatifs peuvent varier.
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Elles peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Présélection de la vitesse de rotation (Type CE)
| Matériau Utilisation Outil à monter Molette de | |||
| préRéglage | |||
| Matières plastiques Polissage Peau de mouton 1 | |||
| Rectification de finition Disque à polir en feutre 1 | |||
| Métal Rectification de finition Disque toile | 1 | ||
| Elimination de peinture | Feuille abrasive | 2-3 | |
| Bois, métal | Brossage, dérouillage | Meule boisseau, feuille abrasive | 3 |
| Métal, pierre | Ponçage | Meule | 4-6 |
| Métal | Dégrossissage | Meule | 6 |
| Pierre** | Tronçonnage** | Disque à tronçonnen et chariot de guidage | 6 |
** Pour le tronçonnage de la pierre, l'utilisation du chariot de guidage est obligatoire (accessoire, non vendu en France).
Restrictions d'utilisation
L'appareil est conçu pour le tronçonnage, le meu-lage et le brossage des matériaux en métal et en pierre sans utilisation d'eau. Pour les travaux de tronçonnage de la pierre, l'utilisation d'un chariot de guidage est obligatoire.
Pour apparèils avec commande électronique: Muni de meules autorisées, l'appareil peut être utilisé pour les travaux de ponçage et de polissage.
Bruits et vibrations
Valeurs de mesure obtenues conformément à la norme européen 50 144.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 88 dB (A). niveau d'intensité acoustique 101 dB (A).
Munissez-vous d'une protection acoustique!
Quand la poignée supplémentaire standard est utilisée, l'accelération maximale évaluée se monte de manière typique à 5,3 m/s².
Quand la poignée supplémentaire amortisseur de vibrations est utilisée, l'accelération maximale évaluée se monte de manière typique à 5,3 m/s². La vibration de l'avant-bras au niveau de la poignée est normalement inférieure à 2,5 m/s².
Eléments de l'appareil
La numérotation des éléments de l'appareil se rapporte aux figures représentant l'appareil sur la page des graphiques.
Dépliez le volet sur lequel l'appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.
1 Interrupteur Marche/Arret
2 Molette de préselection de la vitesse (PWS 8-125 CE/PWS 9-125 CE)
3 Touche de blocage de la broche
4 Poignée supplémentaire
5 Broche porte-outil
6 Capot de protection
7 Levier de serrage
8 Bride de fixation (pour broche porte-outil M 14 avec rondelle élastique)
9 Disque de meulage/de dégrossissage
10 Ecrou de serrage
11 Ecrou à serrage rapide SDS-clic
12 Protège-main
13 Plateau de ponçage en caoutchouc
14 Feuille abrasive
15 Ecrou de serrage
16 Brosse boisseau
17 Chariot de guidage avec capot de protection à aspiration de copeaux (non vendu en France)
18 Disque de tronçonnage diamante*
19 Bride de fixation M 10
- Les accessoires produits ou décrits ne sont pas tous compris dans le contenu de l'emballage.
Pour votre sécurité
Pour travailler sans risque avec cet apparéil, dire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indicate
tions et les consignes qui y sont données. Respecter en plus les indications generales de sécurité se trouvant dans le cahier ci-joint ou se trouvant au milieu de la presente notice d'utilisation. Avant la première mise en service, laisser quelqu'un connaissant bien cet apparéil vous indiquer la façon de s'en servir.
Porter une protection acoustique.
■Porter des lunettes de protection.
Pour des raisons de sécurité, porter également d'autres équipements de protection tels que gants de protection, chaussures solides, casque et tablier.
- Les poussières générées lors du travail peuvent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires.
Par exemple: Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.
- Les poussières de métaux légers peuvent être explosives ou inflammables. Toujourns tener propre le lieu de travail, étant donné que les mélanges de matérielles sont particulièrement dangereux.
Si le cable d'alimentation electrique est endommaged ou se rompt pendant le travail, ne pas y toucher. Retirer immeditatement la fiche du cable d'alimentation de la prise de courant. Ne jamais utiliser un appeareil dont le cable d'alimentation est endommaged. - Brancher les apparèils qui sont utilisés à l'extérieur sur un disjoncteur différentiel avec un courant de déclenchement maximal de 30mA . Ne pas utiliser l' apparèil par temps de pluie ni dans un endroit humide.
■Pendant le travail avec cet apparéil, le tenir toujours fermement des deux mains. Adopter une position stable et équilibrée.
■ Bloquer la piece à travailler. Une piece à travailler serree par des dispositifs de serrage ou dans un etau est fixee de maniere plus sure que lorsqu'elle est tenue par une main.
Toujours diriger les cables vers l'arriere de l'appareil.
Avant de déposer l'appareil, toujours leMETTE hors fonctionnement et attendre I'arrêt total de I'appareil.
Lors d'une panne de courant ou lorsque la fiche a ete extraite de la prise de courant, deverrouiller immediatement linterrupteur Marche/ Arret et le metre en position « Arret», afin d'eviter un redemarrage incontrolé de l'appareil.
L'appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.
Pour tous les travaux avec l'appareil, l'utilisation de la poignee supplémentaire est obligatoire.
Ne tener l'outil electrique que par les poignées isolées lorsqu'il y a risque que l'outil electrique touche une conduite cachée ou son propre cable d'alimentation.
Le contact avec une conduite sous tension peutmettrelespartiemetalliquesde l'appareil sous tension et provoquer ainsi une dechargeelectrique.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises de distribution locales.
Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électricque. L'endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer un choc électricque.
Le capot de protection 6 doit être monté pour les travaux avec des disques de meulage et de dégrossissage. Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la Brosse boisseau 16/la Brosse circulaire/le plateau à lamelles, monter le protège-main 12 (accessoire).

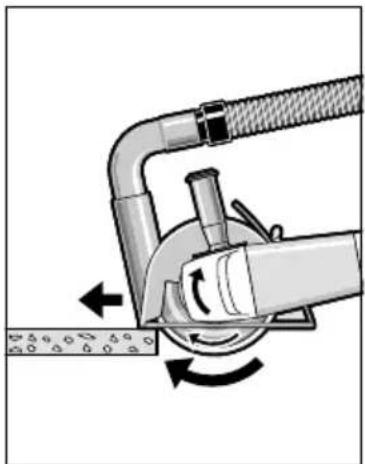

Pour travailler des pierres, utiliser une aspiration de poussières. L'aspirateur doit être concu pour l'aspiration de poussières de pierre. Pour la coupe de pierres, utiliser un chariot de guidage.
Ne jamais travailler de matériel au contenant de l'amiente.
N'utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l'appareil.
- Contrôler les accessoires avant de les utiliser. L'accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l'accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser d'accessoires endommages, déformés ou générant des vibrations.
- Protégier les accessoires des chocs mécaniques et de tout contact avec un corps gras.
N'appliquer l'appareil contre la piece à usiner que lorsqu'il est en marche.
■Eviter tout contact avec des accessoires en rotation.
- Observer le sens de rotation de l'accessoire. Tenir l'appareil de telle sorte que les étincelles ou les poussières soient projétées dans la direction opposée à celle du corps.
Le travail des surfaces métalliques génére des étincelles. Veiller à ce que personne ne soit exposé à un danger. En raison du risque d'incendie, aucune matière inflammable ou combustible ne doit se couver dans la zone de projection des étincelles.

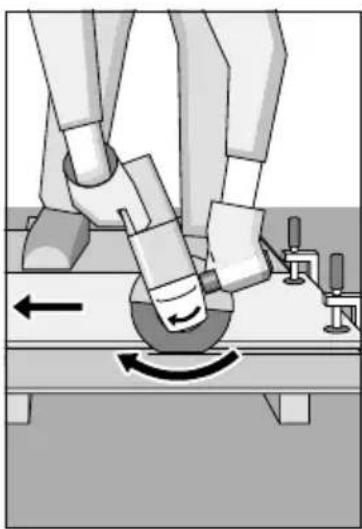

Attention lors des travaux de tronconnage dans des murs portants par exemple : voir les remarques concernant les normes de construction.
Le blocage du disque de tronconnage provoque de fortes reactions au niveau de l'appareil. Dans ce cas-la, arrêter immédiatement l'appareil.
■Faire attention aux dimensions des meules. L'alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Ne jamais utiliser de disques à tronconner pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronconner.
■Respecter les instructions du fabricant concernant le montage et l'emploi des accessoires.
■Attention! Par inertie, les accessoires continu de tourner quelques instants après l'arret de l'appareil.
Ne pas fixer l'appareil dans un etau.
Ne jamais permettre aux enfants d'utiliser cet apparéil.
■ Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d'origine prevus pour cet apparéil sont utilisés.
Indications concernant les normes de construction
Les fentes dans des murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques au pays.
Ces directives doivent être respectées scrupl-leusement. Avant de commencer le travail, consulter l'architecte compétent ou la direction des travaux responsable.
Montage des dispositifs de protection
Avant toute intervention sur l'appareil, toujours retarder la fiche du cable d'alimentation de la prise de courant.

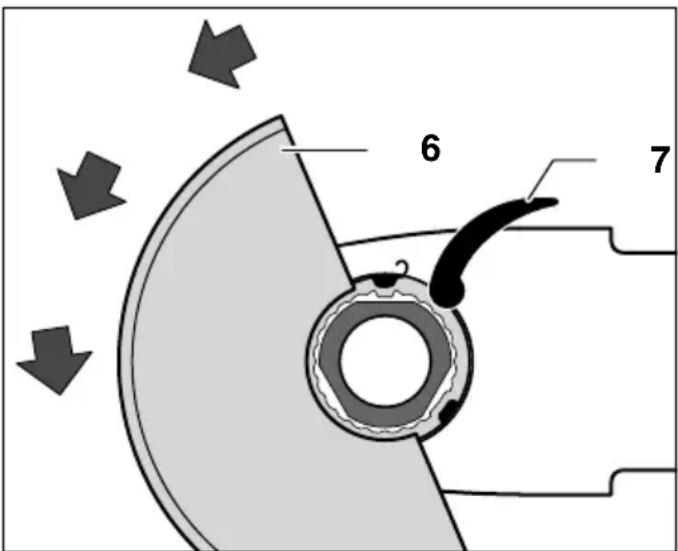

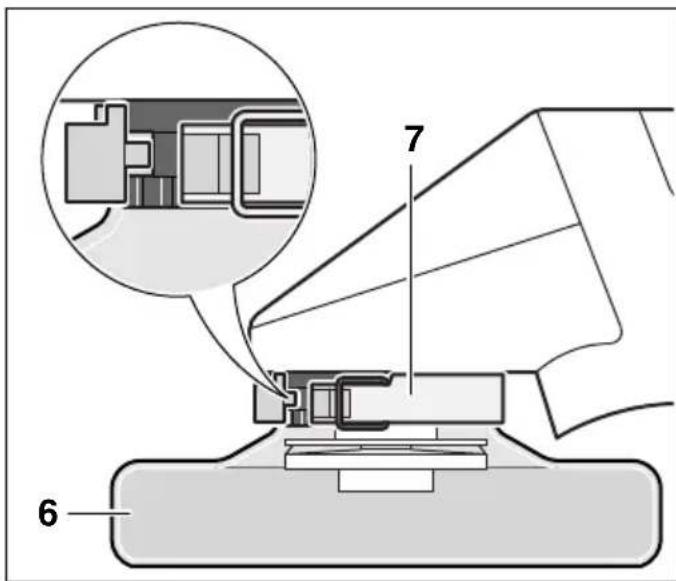

Capot de protection
Le capot de protection 6 doit être monté pour les travaux avec des disques de meulage et de dégrossissage.
Ouvrir le levier de serrage 7.
Monter le capot de protection 6 sur le col de la broche de la tete de l'appareil conformément à la figure. Les cames de codage se trouvant sur le capot de protection doivent coincider avec les encoches du col de la broche.
Monter le capot de protection sur le col de la broche en exerçant une pression jusqu'à ce que l'épaulement du capot de protection repose sur le flasque de l'appareil et que les cames de codage prennant dans la rainure périphérique du col de la broche.
Tournier le capot de protection 6 dans le sens inverse des aiguilles d'une montre pour lemettre dans la position requise (position de travail).
Régler le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.
Remarque: Les cames de codage se trouvant sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d'appareil peut être monté.
Le montage s'effectue dans l'ordre inverse.
Poignée supplémentaire
Pour tous les travaux avec l'appareil, l'utilisation de la poignee supplémentaire est obligatoire.
En fonction du mode de travail, visser la poignée supplémentaire 4 du cote droit ou gauche de la tete de l'appareil.
Poignée supplémentaire amortissant les vibrations
La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus/agreable en toute sécurité.
Aucune modification ne doit etre effec-tue sur la poignee supplémentaire.
Ne plus continuer à utiliser une poignée supplémentaire endommagée.
Protège-main
Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la Brosse boisseau 16/la Brosse circulaire/le plateau à lamelles, monter le protège-main 12 (accessoire). Le protège-main 12 est fixé avec la poignée supplémentaire 4.
Montage des accessoires
Avant toute intervention sur l'appareil, toujours retarder la fiche du cable d'alimentation de la prise de courant.
N'utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l'appareil.
Les disques de meulage et de tronconnage chauffent enormément durant le travail; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Nettoyer la brochure porte-outil et toutes les pieces à monter. Afin de serrer et de desserrer les outils, bloquer la brochure porte-outil 5 à l'aide de la touche de blocage de la brochure 3.
N'appuyer sur la touche de blocage de la broche 3 qu'aupres avoir attendu l'arrêt complet de la broche porte-outil !
Disque de meulage/de dégrossissage
Faire attention aux dimensions des meules. L'alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Lors de l'utilisation d'un disque de tronconnage diamanté, veiller à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque de tronconnage diamanté coincide avec le sens de rotation de l'appareil (la flèche qui se trouve sur la tête de l'appareil indique le sens de rotation).
Pour le montage, voir figure.
Visser l'écrou de serrage 10 et serrer à l'aide de la clé à ergots (voir chapitre « Ecrou de serrage rapide »).
Bride de fixation pour broche porteoutil M 14
Dans la bride de fixation 8, il y a une rondelle elastique (pioce en matière plastique) se trouvant autour de I'ergot de centrage.
Au cas où cette rondelle elastique ferait défaut ou qu'elle serait endommagée, il faut absolument la replacer (Référence 1600 210 039) avant de monter la bride de fixation 8.

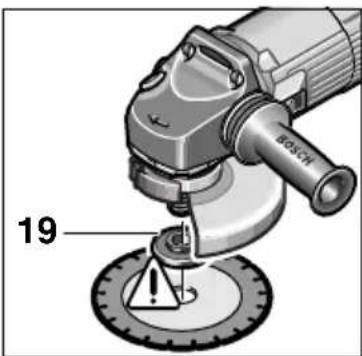

Bride de fixation pour broche porteoutil M 10
La bride de fixation 19 peut être utilisée des deux côtés. Afin d'utiliser les disques à tronconner diamantés, il faut monter la bride de fixation, tournée de 180^ , sur la broche porte-outil 5.
L'alésage du disque à tronconner diamante (Ø 20 mm) doit correspondre exactement à celui de l'ergot de centrage de la bride de fixation 19.
Ne pas utiliser de pieces intermédiaires ou d'adaptateurs.
Après avoir monté l'outil et avant demettre l'appareil en fonctionnement,contrcler si l'outil est correctementmonté et s'il peut tournier librement.
Plateau à lamelles
(pourbroche porte-outilM14)
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12. Monter la bride de fixation spéciale 8 (accessoire, reference 2 605 703 028) et le plateau à la melles sur la broche porte-outil 5. Visser l'écrou de serrage 10 et serrer à l'aide de la clé à ergots.
Plateau de ponçage en caoutchouc 13
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12.
Pour le montage, voir figure.
Visser l'écrou de serrage 15 et serrer à l'aide de la clé à ergots.
Brosse boisseau 16/brosse circulaire
(pourbrocheporte-otilM14)
En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12.
L'accessoire doit être visse sur la broche portooutil 5 de telle sorte qu'il repose solidement sur la bride se trouvant au bout de la broche. Serrer à l'aide d'une clé à fourche.

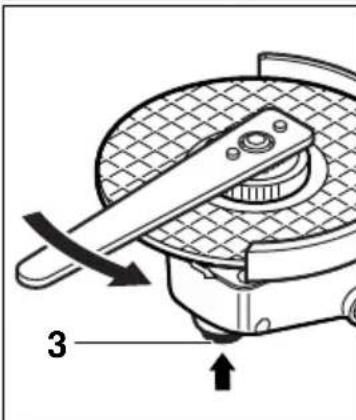

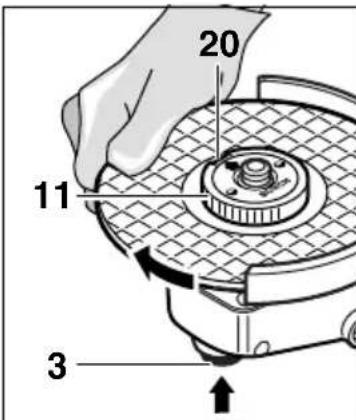

Ecrou de serrage rapide SDS-clip
(pourbrocheporte-otilM14)
Au lieu d'utiliser l'écrou de serrage 10, il est possible d'utiliser l'écrou de serrage rapide 11 (accessoire). Les accessoires peuvent être montés sans outils de montage.
L'écrou de serrage rapide 11 ne doit être utilisé qu'avez les disques de meulage et de tronçonnage.
N'utiliser que des écrous de serrage rapide 11 en parfait état en non endommages.
Lors du vissage, veiller à ce que la face imprimée ne soit pas du côté de la meule; la flèche doit coincider avec la marque 20.
Bloquer la brochure porte-outil à l'aide de la touche de blocage de la brochure 3. Bien serrer l'écrou à serrage rapide par un mouvement de rotation de la meule dans le sens des aiguilles d'une montre.
Un écrou de serrage rapide non endomagé qui a été correctement fixé peut être desseré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.
Ne jamais desserrer un écrou de serrage rapide bloqué au
moyen d'une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à la description donnée sur la figure.
Accessoires autorisés
Tous les accessoires figurant dans ces instructions d'utilisation peuvent etre utilisés.
Le nombre de tours par minute admissible [tr/min] ou la vitesse circonférentielle [m / s] des outils utilisés doit correspondre au moins aux indications figurant sur le tableau.
En conséquence, faire toujours attention au nombre de tours par minute/à la vitesse circconférentielle admissible figurant sur l'éti-quette de l'outil.
| max. [mm] [mm] | d [tr/min] [m/s] | ||||
| D | b | ||||
| b d D | 100 | 6 | 16,0 | 11 000 | 80 |
| 115 | 6 | 22,2 | 11 000 | 80 | |
| 125 | 6 | 22,2 | 11 000 | 80 | |
| D D | 100 | - | - | 11 000 | 80 |
| 115 | - | - | 11 000 | 80 | |
| 125 | - | - | 11 000 | 80 | |
| b D | 70 | 30 | M 10 | 11 000 | 45 |
| 75 | 30 | M 14 | 11 000 | 45 | |
Mise en service
Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l'appareil. Les apparèils marqués 230 V peuvent également être utilisés sous 220 V.
Mise en fonctionnement /Arrêt
Afin demettre l'appareil enfonnement, pousser l'interrupteur Marche/Arret 1 vers I'avant.
Pour bloquer l'interrupteur Marche/Arrêt 1, le presser dans cette position vers le bas jusqu'à ce qu'il s'encliquette.
Pour arrêter l'appareil, relâcher l'interrupteur Marche/Arrêt 1 ou, s'il est bloqué appuyer brie-vement sur l'interrupteur Marche/Arrêt 1, puis le relâcher.
Essai de marche!
Contrôler les accessoires avant de les utiliser. L'accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l'accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser d'accessoires endommages, déformés ou générant des vibrations.
Constant-Electronic (PWS 8-125 CE/PWS 9-125 CE)
L'électronique constante permet de maintainir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.
Protection de surcharge (PWS 8-125 CE/PWS 9-125 CE)
Le moteur s'arrête en cas de surcharge. Réduire immédiatement la sollicitation de l'appareil et le laisser tourner en marche à vide à la vitesse de rotation la plus élevé possible pendant 30 secondes env. afin de le laisser refroidir.
Présélection de la vitesse de rotation (PWS 8-125 CE/PWS 9-125 CE)
Présélectionner la vitesse de rotation nécessaire au moyen de la molette de préréglage 2 conformément aux indications données sur le tableau qui suit le chapitre « Caracteristiques techniques » (indications à titre de référence).
Instructions d'utilisation
Serrer la pierce au cas où elle ne serait pas assez lourde et risquérerait de bouger.
Ne pas trop solliciter l'appareil qui risque sinon de s'arrête.
- Les disques de meulage et de tronçonnage chauffent énormément durant le travail; ne pas les toucher avant qu'ils ne soient complètement refroidis.
Travaux de meulage
Lors de travaux de meulage, vous obtiendrez les valeurs résultats en approchant l'appareil avec un angle de positionnement de 30^ à 40^ . Guider l'appareil de façon régulière et en exerçant une pression modérée. Ceci évite un rechauffement excessif de la piece à travailler, elle ne change pas de couleur et il n'y a pas de striés.
Ne jamais utiliser de disques à tronconi-ner pour des travaux de meulage.
Plateau à lamelles
Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils (rectification des contours).
Les plateaux à lamelles ont une durée de vie nettement plus élevé, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les feuilles abrasives.
Travaux de tronçonnage
Lors de travaux de tronconnage, ne pas exercer de pression, ne pas incliner ni faire oscillator. Travailler en appliquant une vitesse d'avance moderée adaptée au matériel.
Ne pas freiner les disques de tronçonnage qui tournent encore en exerçant une pression laterale.
L'important, c'est la direction dans laquelle on effectue le travail de tronconnage.
L'appareil doit tous jours travailler en sens opposé; en conséquence, ne pas guider l'appareil dans l'autre sens! Sinon, il y a risque qu'il sorte de la ligne de coupe de manière incontrlée.
Lors du tronçonnage de profils et de tuyaux carres, il convient de positionner l'appareil sur la plus petite section.
Tronçonnage de pierres
L'appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.
Le moyen est d'utiliser un disque de tronçonnage diamante. Pour empêcher les inclinaisons, utiliser le chariot de guidage 17 avec le capot de protection spécial à aspiration de poussières.
N'utiliser l'appareil qu'avac une aspiration de poussières. Porter aussi un masque de protection anti-poussières.
L'aspirateur doit etre concu pour l'aspiration des poussieres de pierre.
La société Bosch
vous prppose des aspirateurs appropriés.
Mettre l'appareil en fonctionnement et le positionner avec la partie avant du chariot de guidage sur la piece à travailler.
Travailler en appliquant une vitesse d'avance moderée adaptée au matériel (voir figure).
Lors du tronçonnage de matériaux particulièrement durs, par exemple de beton ayant une teneur élevé en cailloux, le disque de tronçonnage diamanté risque de chauffer et de subir ainsi des dommages. Une couronne d'étincelles autour du disque de tronçonnage diamante en est le signe.
Dans ce cas-là, interrompè le processus de tronçonnage et laisser tourner pendant quelque temps le disque à tronçonnage diamante sans sollicitation et en marche à vide afin de le laisser refroidir.
Un ralentissement perceptible du rythme de travail et une couronne d'étincelles autour du disque constituent des indices d'emoussage du disque de tronçonnage diamante. Il peut être aiguisé de nouveau en coupant dans un matériel abrasif (p. ex. brique de sable calcaire).
Nettoyage et entretien
Avant toute intervention sur l'appareil, toujours retarder la fiche du cable d'alimentation de la prise de courant.
Pour obtenir un travail sur et satisfaisant, nettoyer régulierement l'appareil ainsi que ses ouies de refroidissement.
Dans certaines conditions d'utilisation difficiles,pendant I'usinage de metaux,de la poussiere conductrice d'électricité peut se déposer à l'intérieur de l'appareil et ainsi en alterer l'iso1ation de protection. Si tel est le cas, Bosch recommende I'emploi d'un dispositif d'aspiration stationnaire, de souffler fréquement dans les ouïes de refroidissement et de monter en amont un disjoncteur différentiel.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avaitGBT un défaut, la réparation ne doit être confiée qu'a une station de service après-vente agrée pour outillage Bosch.
Pour toute commande de renseignements ou commande de pieces de rechange, nous préciser imperativement le numero d'article à dix chiffres se trouvant sur la plaque signalétique de l'appareil.
Elimination de déchets
Les outils electroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chaque une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne:
Ne pas jeter les apparèils électroportatifs dans les ordures menagères!
Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques
etlectroniques et sa réalisation dans les lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent etre séparés et suivre une voie de recyclage appropriée.
Service ÀpRES-Vente
Vous trouvrez des vues éclatées ainsi que des informations concernant les pieces de rechange sous :
www.bosch-pt.com
France
ServiceAprés-vente/Outillage
126, rue de Stalingrad 93700 Drancy
C Centre d'appels SAV: 0143119006
N° vert Conseiller Bosch :...... 0 800 05 50 51
Belgique, Luxembourg
+32(0)70/225565
Fax. +32 (0)70 / 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
044/8471512
Fax 044/8471552
Cé Déclaration de conformité
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE.
Sous réserve de modifications
