| Produkttyp | Winkelschleifer |
| Marke | Bosch |
| Modell | PWS 550 |
| Nennleistungsaufnahme | 550 W |
| Leerlaufdrehzahl | 11.000 U/min |
| Max. Scheibendurchmesser | 115 mm |
| Spindelgewinde | M 14 |
| Gewicht (gemäß EPTA 01/2003) | 1,9 kg |
| Schutzklasse | II |
| Hauptfunktionen | Schleifen, Trennen, Bürsten, Schleifen |
| Zusatzfunktionen | Spindelarretierung, verstellbare Schutzhaube, Zusatzhandgriff, SDS-clic Schnellspannmutter |
| Netzkabellänge | 2,5 m (Schätzung) |
| Wartung | Kühlungsschlitze regelmäßig reinigen |
| Reinigung | Nach Gebrauch trockene Luft durch die Schlitze blasen |
| Sicherheit | Gehörschutz, Schutzbrille, Handschuhe, Staubschutzmaske empfohlen |
| Mitgeliefertes Zubehör | Schutzhaube, Zusatzhandgriff, Stiftschlüssel |
| Ersatzteile verfügbar | Ja, über Bosch Kundendienst |
| Reparaturfähigkeit | Reparatur durch autorisierte Bosch-Servicewerkstatt |
| Verwendungszweck | Trockenschleifen und Trennschleifen von Metall und Stein |
Häufig gestellte Fragen - PWS 550 BOSCH
Benutzerfragen zu PWS 550 BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Winkelschleifer kostenlos im PDF-Format! Finden Sie Ihr Handbuch PWS 550 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PWS 550 von der Marke BOSCH.
BEDIENUNGSANLEITUNG PWS 550 BOSCH
Nennaufnahmeleistung [W] 550 600 600 650 680
Abgabeleistung [W] 290 340 340 380 400
Leerlaufdrehzahl [min-1] 11 000 11 000 11 000 11 000 11 000
Schleifscheiben-Ø, max. [mm] 115 115 115 115
Schleifspindelgewinde M 14 M 14 M 14 M 14
Konstantelektronik - - - -
Drehzahlvorwahl
Gewicht entsprechend EPTA-
Nennaufnahmeleistung [W] 720 700 720 700 720
Abgabeleistung [W] 420 410 420 410 420
Leerlaufdrehzahl [min-1] 11000 11000 11000 11000 11000
Schleifscheiben-Ø, max. [mm] 100 115 115 125 125
Schleifspindelgewinde M 10 M 14 M 14 M 14
Konstantelektronik - - - -
Drehzahlvorwahl
Gewicht entsprechend EPTA-
Procedure 01/2003 [kg] 1,9 1,9 1,9 2,0 2,0
Schutzklasse 1/II 1/II 1/II 1/II
Winkelschleifer PWS 8-125 CE 9-125 CE 9-125 CE
Sachnummer 3603 ... C99 B.. ...C99 9... C99 A..
Nennaufnahmeleistung [W] 800 850 900
Abgabeleistung [W] 425 430 450
Leerlaufdrehzahl [min -1] 2800-11000 2800-11000
Schleifscheiben-0, max. [mm] 125 125 125
Schleifspindelgewinde M 14 M 14 M 14
Konstantelektronik
Drehzahlvorwahr
Gewicht entsprechend EPTA-
Schutzklasse I / II 11
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzeln Elektrowerkzeuge können variieren.
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Drehzahlvorwahl (Typ CE)
| Material | Anwendung | Werkzeug | Stellrad |
| Kunststoff | Polieren Lammfelthaube | 1 | |
| Feinschliff | Filzpolierscheibe | 1 | |
| Metall | Feinschliff | Schwabbelscheibe | 1 |
| Farbe entfernen | Schleifblatt | 2-3 | |
| Holz, Metall | Bürsten, Entrosten | Topfbürste, Schleifblatt | 3 |
| Metall, Stein | Schleifen | Schleifscheibe | 4-6 |
| Metall | Schruppen | Schleifscheibe | 6 |
| Stein** | Trennen** | Trennscheibe und Führungsschlitten | 6 |
**Trennen von Gestein ist nur mit Führungsschlitten zulässig (Zubehör).
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.
Für Geräte mit elektronischer Steuerung: Mit zulässigen Schleifwerkzeugen kann das Gerät zum Schleifen und Polieren verwendet werden.
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 50 144.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 88 dB (A); Schalleistungspegel 101 dB (A). Gehörschutz tragen!
Bei Verwendung des Standard-Zusatzgriffes beträgt die bewertete maximale Beschleunigung typischerweise 5,3 m/s².
Bei der Verwendung des vibrationsdämpfenden Zusatzgriffes beträgt die bewertete maximale Beschleunigung typischerweise 5,3 m/s². Die Hand-Arm-Vibration am Zusatzgriff ist typischerweise niedriger als 2,5 m/s².
Geräteelemente
Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.
Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen.
1 Ein-/Ausschalter 2 Stellrad Drehzahlvorwahl (PWS 8-125 CE/PWS 9-125 CE) 3 Spindel-Arretiertaste 4 Zusatzgriff 5 Schleifspindel 6 Schutzhaube 7 Spannhebel 8 Aufnahmeflansch (bei M 14-Schleifspindel mit O-Ring) 9 Schleif-/Trennscheibe 10 Spannmutter 11 Schnellspannmutter *SDS-clic 12 Handschutz 13 Gummischleifteller 14 Schleifblatt
15 Rundmutter 16 Topbürste 17 Führungsschlitten mit Absaugschutzhaube 18 Diamant-Trennscheibe 19 Aufnahmeflansch M 10
- Abgebildetes oder beschriebenes Zubehör besteht. Teilweise nicht zum Lieferumfang.
Zu Ihrer Sicherheit
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise entweder im beigefügten oder in der Mitte dieser Bedienungsanleitung eingefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
Gehörschutz tragen.
Schutzbrille tragen.
■ Tragen Sie zur Sicherheit auch weitere Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze. ■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich.
Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneabsaugung verwenden und Staubschutzmaske tragen.
■ Leichtmetallstaub kann brennen oder explodieren. Arbeitsplatz stets sauber halten, weil Materialmischungen anders gefährlich sind. ■ Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren, sondern dazu den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. ■ Geräte, die im Freien verwendet werden, über einen Fehlerstrom-(FI-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden. ■ Beim Arbeiten das Gerät immer fest mit beiden Händen halten und für einen sicheren Stand sorgen.
■ Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Kabel immer nach hinten vom Gerät wegführen. Das Gerät vor dem Ablegen immer ausschalten und warten, bis das Gerät zum Stillstand gekommen ist. ■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf. Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden. ■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein. ■ Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.
Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Für Arbeiten mit Schleif- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 12 (Zubehör) zu montieren. ■Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungsschlitten zu verwenden. ■Asbesthaltiges Material darf nicht bearbeitet werden. ■Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden. Schleifwerkzeug vor Schlag, Stoß und Fett schützen. Das Gerät nur eingeschaltet gegen das Werkstück führen. Hände weg von rotierenden Schleifwerkzeugen. Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper weg fliegen. ■Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. ■Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik. ■ Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten. Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden. ■Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen. ■Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten. Vorsicht! Schleifkörper läuft nach dem Ausschalten des Gerätes noch nach. ■Gerät nicht im Schraubstock festspannen. ■ Niemals Kindern die Benutzung des Gerätes gestatten. ■Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.
Hinweise zur Statik
Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.
Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.
Schutzvorrichtungen montieren
Vor allen Arbeiten am Gerät Netzstecker ziehen.
Schutzhaube
Für Arbeiten mit Schleif- oder Trennscheiben muss die Schutzhaube 6 montiert sein.

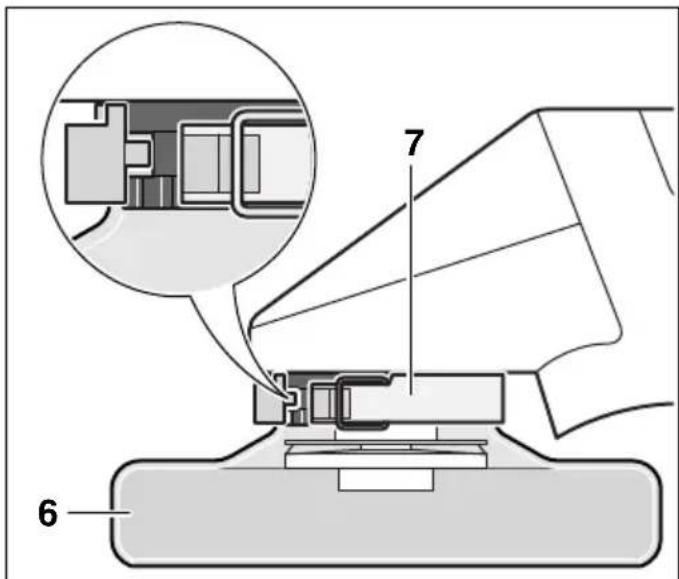

Den Spannhebel 7 öffnen.
Die Schutzhaube 6 der Abbildung entsprechend auf den Spindelhals des Gerätekopfes setzen. Die Codiernocken der Schutzhaube müssen mit den entsprechenden Aussparungen am Spindelhals übereinstimmen.
Die Schutzhaube auf den Spindelhals aufschieben, bis der Bund der Schutzhaube am Flansch des Gerätes aufsitzt und die Codiernocken in die umlaufende Nut am Spindelhals greifen.

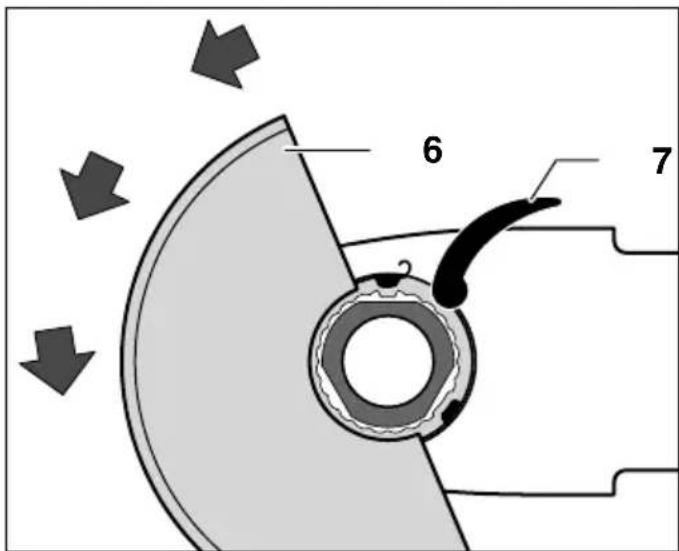

Die Schutzhaube 6 entgegen dem Uhrzeigersinn in die erforderliche Stellung (Arbeitsposition) drehen.
Die Schutzhaube 6 so einstellen, dass ein Funkenflug in Richtung des Bedieners verhindert wird.
Hinweis: Die Codiernocken an der Schutzhaube 6 stellen sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.
Demontage in umgekehrter Reihenfolge.
Zusatzgriff
■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff montiert sein.
Den Zusatzgriff 4 abhängig von der Arbeitsweise rechts oder links am Gerätekopf einschrauben.
Vibrationsdämpfender Zusatzgriff
VIBRATION CONTROL
Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrationsarmes und damit ein angenehmeres und sichereres Arbeiten.
Keinerlei Veränderungen am Zusatzgriff vornehmen.
Einen beschädigten Zusatzgriff nicht weiter verwenden.
Handschutz
Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe ist der Handschutz 12 (Zubehör) zu montieren. Der Handschutz 12 wird mit dem Zusatzgriff 4 befestigt.
Schleifwerkzeuge montieren
Vor allen Arbeiten am Gerät Netzstecker ziehen.
Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.
Schleif- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen bevor sie abgekühlt sind.
Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösen der Schleifwerkzeuge die Schleifspindel 5 feststellen mit der Spindel-Arretiertaste 3.
Die Spindel-Arretiertaste 3 nur bei stillstehender Schleifspindel betätigen!
Schleif-/Trennscheibe
Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden.
Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen.
Montage siehe Bildseite.
Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen (siehe Abschnitt „Schnellspannmutter").

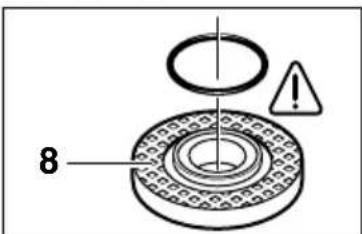

Aufnahmeflansch für Schleifspindel M 14
Im Aufnahmeflansch 8 ist um den Zentrierbund ein O-Ring (Kunststoffteil) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1600 210 039), bevor der Aufnahmeflansch 8 montiert wird.

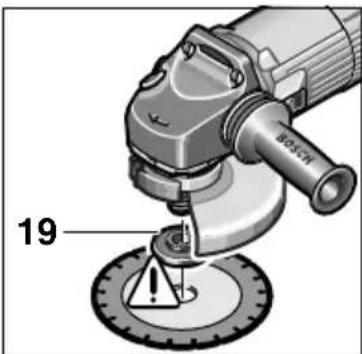

Aufnahmeflansch für Schleifspindel M 10
Der Aufnahmeflansch 19 ist beidseitig verwendbar. Für Diamant-Trennscheiben muss er um 180° gedreht auf die Schleifspindel 5 gesetzt werden.
Die Bohrung der Diamant-Trennscheibe (Ø 20 mm) muss ohne Spiel zum Zentrierbund des Aufnahmeflansches 19 passen.
Keine Reduzierstücke oder Adapter verwenden.
Nach der Montage des Schleifwerkzeuges vor dem Einsatz prüfen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.
Fächerschleifscheibe (Schleifmocteller)
(für M 14-Schleifspindel)
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren. Speziellen Aufnahmeflansch 8 (Zubehör, Bestell-Nr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 5 setzen. Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen.
Gummi-Schleifteller 13
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.
Montage siehe Bildseite.
Die Rundmutter 15 aufschrauben und mit dem Zweilochschlüssel festziehen.
Topfbürste 16/Scheibenbürste
(für M 14-Schleifspindel)
Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.
Das Schleifwerkzeug muss sich soweit auf die Schleifspindel 5 aufschrauben lassen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Mit Gabelschlüssel festziehen.
Schnellspannmutter SDS-≡liC
(für M 14-Schleifspindel)
Anstelle der Spannmutter 10 kann die Schnellspannmutter 11 (Zubehör) verwendet werden. Schleifwerkzeuge lassen sich dann ohne Werkzeug montieren.
Die Schnellspannmutter 11 darf nur für Schleif- und Trennscheiben verwendet werden.
Nur einwandfreie, unbeschädigte Schnellspannmutter 11 verwenden.
Beim Aufschrauben darauf achten, dass die beschriftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 20 zeigen.
Die Schleifspindel mit der Spindel-Arretiertaste 3 feststellen. Die Schnellspannmutter durch kräftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.
Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutter lässt sich durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen.

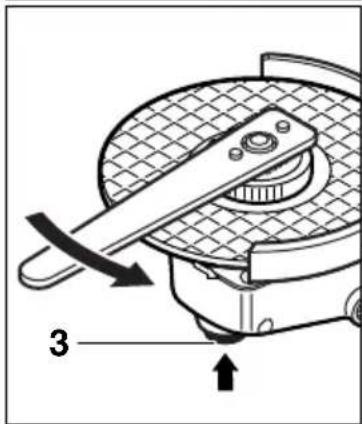

Eine festsitzende Schnellspannmutter nie mit einer Zange lösen, son
dern Zweilochschlüssel verwenden. Den Zweilochschlüssel wie im Bild gezeigt ansetzen.
Zulässige Schleifwerkzeuge
Verwendet werden können alle in dieser Bedienungsanleitung genannten Schleifwerkzeuge.
Die zulässige Drehzahl [min⁻¹] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.
Deshalb stets die zulässige Drehzahl/Umfangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.
| max. [mm] [mm] | d -1 [mm/s] | ||||
| D | b | ||||
| d b D | 100 | 6 | 16,0 | 11 000 | 80 |
| 115 | 6 | 22,2 | 11 000 | 80 | |
| 125 | 6 | 22,2 | 11 000 | 80 | |
| D | 100 | - | - | 11 000 | 80 |
| 115 | - | - | 11 000 | 80 | |
| 125 | - | - | 11 000 | 80 | |
| ||d b D | 70 | 30 | M 10 | 11 000 | 45 |
| 75 | 30 | M 14 | 11 000 | 45 | |
Inbetriebnahme
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.
Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 1 nach vorn schieben.
Zum Feststellen den Ein-/Ausschalter 1 vorn niederdrücken bis er einrastet.
Zum Ausschalten des Gerätes den Ein-/Ausschalter 1 loslassen bzw. wenn er arretiert ist, den Ein-/Ausschalter 1 kurz halten und niederdrücken.
Probelauf!
Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.
Konstantelektronik (PWS 8-125 CE/PWS 9-125 CE)
Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.
Überlastschutz (PWS 8-125 CE/PWS 9-125 CE)
Bei Überlastung bleibt der Motor stehen. Gerät sofort entlasten und unbelastet bei höchster Leerlaufdrehzahl ca. 30 Sekunden abkühlen lassen.
Drehzahlvorwahl (PWS 8-125 CE/PWS 9-125 CE)
Die erforderliche Drehzahl mit dem Stellrad 2 gemäß der Tabelle nach dem Abschnitt „Geräte-Kennwerte" vorwählen (Anhaltswerte).
Arbeitshinweise
Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt. Schleif- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen bevor sie abgekühlt sind.
Schruppschleifen
Mit Anstellwinkeln von 30° bis 40° erreicht man beim Schruppen das beste Ergebnis. Gerät mit mäßigem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen.
Niemals Trennscheiben zum Schruppen verwenden.
Fächerschleifscheibe (Schleifmopteller)
Mit der Fächerschleifscheibe (Zubehör) lassen sich auch gewölbte Oberflächen und Profile (Konturenschliff) bearbeiten.
Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleiftemperaturen.

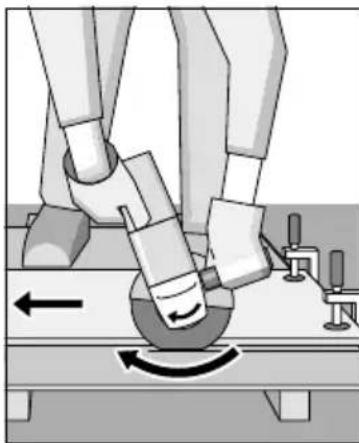

Trennschleifen
Beim Trennschleifen nicht drücken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub arbeiten.
Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrücken abbremsen.
Wichtig ist die Richtung, in die man trennt.
Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird.
Beim Trennen von Profilen und Vierkantrohren am besten am kleinsten Querschnitt ansetzen.

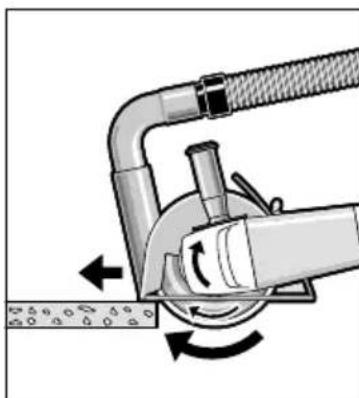

Trennen von Gestein
Das Gerät darf für Trockenschnitt/Trockenschliff verwendet werden.
Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Führungsschlitten 17 mit spezieller Absaugschutzhaube benutzen.
Das Gerät nur mit Staubabsaugung betreiben. Zusätzlich Staubschutzmaske tragen.
Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein.
Bosch bietet geeignete Staubsauger an.
Das Gerät einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.
Das Gerät mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub schieben (Bild).
Beim Trennen entsprechend harter Werkstoffe, z. B. Beton mit hohem Kieselsäuregehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.
In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.
Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.
Wartung und Reinigung
Vor allen Arbeiten am Gerät Netzstecker ziehen. Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.
Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).
Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes angeben.
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs
sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Service und Kundenberater
Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com
www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld
01805/707410
Fax 01805/707411
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Service +43 (0)1 / 61 03 80
Fax: +43 (0)1 / 61 03 84 91
Kundenberater +43 (0)1 / 7 97 22 30 66
E-Mail: abe@abe-service.co.at
Schweiz
0 44/8 47 15 11
Fax 044/8471551
Luxemburg
+32(0)70/225565
Fax +32 (0)70 / 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Änderungen vorbehalten
Werkzeugspezifikationen
Winkelschleifer PWS 550 600 6-115 6-115 6-115
| Article number | 3 603 | ... C99 0.. | ... C99 1.. | ... C99 2.. | ... C99 3.. | ... C99 4.. |
| Rated input power [W] | 550 600 | 600 650 680 | ||||
| Output power [W] | 290 340 | 340 380 400 | ||||
| No-load speed [rpm] | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 | |
| Grinding disc dia., max. [mm] | 115 | 115 | 115 | 115 | ||
| Grinder spindle thread | M 14 | M 14 | M 14 | M 14 | M 14 | |
| Constant Electronic Control | - | - | - | - | - | |
| Speed Preselection | - | - | - | - | - | |
| Weight according to EPTA-Procedure 01/2003 | [kg] | 1.9 | 1.9 | 1.9 | 1.9 | 1.9 |
| Protection class | ☐ / II | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
Winkelschleifer PWS 7-100 7-115 7-115 7-125 7-125
| Article number | 3 603 | ... C99 640 | ... C99 5.. | ... C99 6.. | ... C99 7.. | ... C99 8.. |
| Rated input power [W] | 720 700 | 720 700 | 720 | |||
| Output power [W] | 420 410 | 420 410 | 420 | |||
| No-load speed [rpm] | 11 000 | 11 000 | 11 000 | 11 000 | 11 000 | |
| Grinding disc dia., max. [mm] | 100 | 115 | 125 | 125 | ||
| Grinder spindle thread | M 10 | M 14 | M 14 | M 14 | M 14 | |
| Constant Electronic Control | - | - | - | - | - | |
| Speed Preselection | - | - | - | - | - | |
| Weight according to EPTA-Procedure 01/2003 | [kg] | 1.9 | 1.9 | 1.9 | 2.0 | 2.0 |
| Protection class | ☐ / II | ☐ / II | ☐ / II | ☐ / II | ☐ / II |
Winkelschleifer PWS 8-125 CE 9-125 CE 9-125 CE
- WINKELSCHLEIFER PWS 8-125 CE 9-125 CE 9-125 CE
- DREHZAHLVORWAHL (TYP CE)
- BESTIMMUNGSGEMÄSSER GEBRAUCH
- GERÄUSCH-/VIBRATIONSINFORMATION
- GERÄTEELEMENTE
- ZU IHRER SICHERHEIT
- HINWEISE ZUR STATIK
- SCHUTZVORRICHTUNGEN MONTIEREN
- SCHUTZHAUBE
- ZUSATZGRIFF
- VIBRATIONSDÄMPFENDER ZUSATZGRIFF
- VIBRATION CONTROL
- HANDSCHUTZ
- SCHLEIFWERKZEUGE MONTIEREN
- SCHLEIF-/TRENNSCHEIBE
- MONTAGE SIEHE BILDSEITE
- AUFNAHMEFLANSCH FÜR SCHLEIFSPINDEL M
- FÄCHERSCHLEIFSCHEIBE (SCHLEIFMOCTELLER)
- GUMMI-SCHLEIFTELLER
- TOPFBÜRSTE 16/SCHEIBENBÜRSTE
- SCHNELLSPANNMUTTER SDS-≡LIC
- ZULÄSSIGE SCHLEIFWERKZEUGE
- INBETRIEBNAHME
- EIN-/AUSSCHALTEN
- PROBELAUF
- KONSTANTELEKTRONIK (PWS 8-125 CE/PWS 9-125 CE)
- ÜBERLASTSCHUTZ (PWS 8-125 CE/PWS 9-125 CE)
- DREHZAHLVORWAHL (PWS 8-125 CE/PWS 9-125 CE)
- ARBEITSHINWEISE
- SCHRUPPSCHLEIFEN
- FÄCHERSCHLEIFSCHEIBE (SCHLEIFMOPTELLER)
- TRENNSCHLEIFEN
- TRENNEN VON GESTEIN
- DAS GERÄT DARF FÜR TROCKENSCHNITT/TROCKENSCHLIFF VERWENDET WERDEN
- WARTUNG UND REINIGUNG
- ENTSORGUNG
- NUR FÜR EU-LÄNDER
- SERVICE UND KUNDENBERATER
- DEUTSCHLAND
- ÖSTERREICH
- SCHWEIZ
- LUXEMBURG
- WERKZEUGSPEZIFIKATIONEN
- WINKELSCHLEIFER PWS
Marke : BOSCH
Modell : PWS 550
Kategorie : Winkelschleifer
