INTRODUCTION Félicitations pour l'achat de ce Système d'Interphone Numérique sans Fil. Votre DoorPhone 170 a été fabriqué et testé conformément aux contrôles de qualité les plus stricts, afin que chaque système quitte l'usine en parfait état. Dans le cas improbable où vous décèleriez un défaut ou une anomalie, veuillez contacter votre distributeur. Surtout n'essayez jamais de résoudre le problème vous-même. Veuillez lire attentivement ce manuel d'utilisation afin d'obtenir une performance optimale et une longue durée d'utilisation de votre DoorPhone 170.© MARMITEK

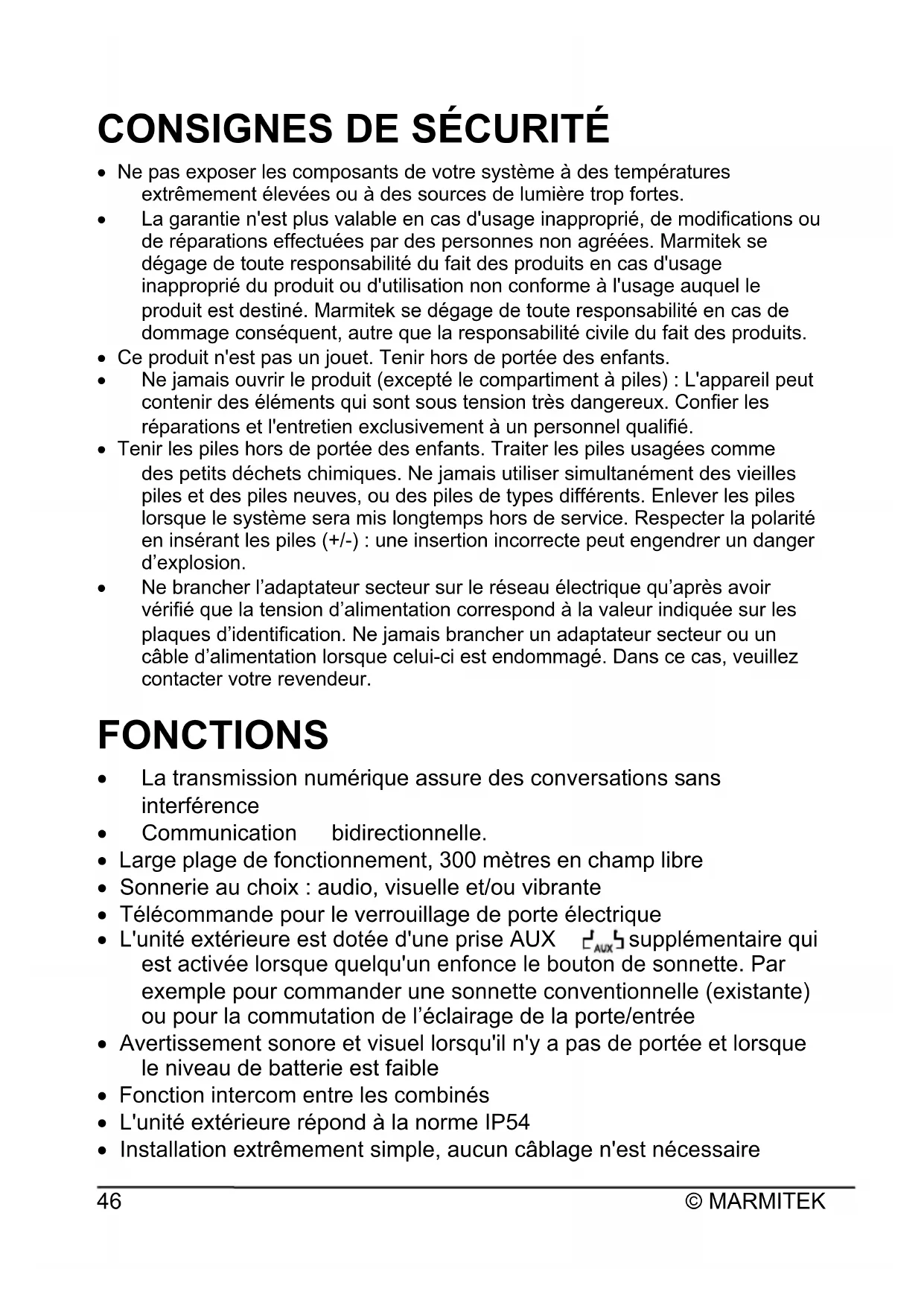

x Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes. x La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité du fait des produits en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits. x Ce produit n'est pas un jouet. Tenir hors de portée des enfants. x Ne jamais ouvrir le produit (excepté le compartiment à piles) : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié. x Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion. x Ne brancher l’adaptateur secteur sur le réseau électrique qu’après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur ou un câble d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre revendeur. FONCTIONS x La transmission numérique assure des conversations sans interférence x Communication bidirectionnelle. x Large plage de fonctionnement, 300 mètres en champ libre x Sonnerie au choix : audio, visuelle et/ou vibrante x Télécommande pour le verrouillage de porte électrique x L'unité extérieure est dotée d'une prise AUX supplémentaire qui est activée lorsque quelqu'un enfonce le bouton de sonnette. Par exemple pour commander une sonnette conventionnelle (existante) ou pour la commutation de l’éclairage de la porte/entrée x Avertissement sonore et visuel lorsqu'il n'y a pas de portée et lorsque le niveau de batterie est faible x Fonction intercom entre les combinés x L'unité extérieure répond à la norme IP54 x Installation extrêmement simple, aucun câblage n'est nécessaireDoorPhone 170

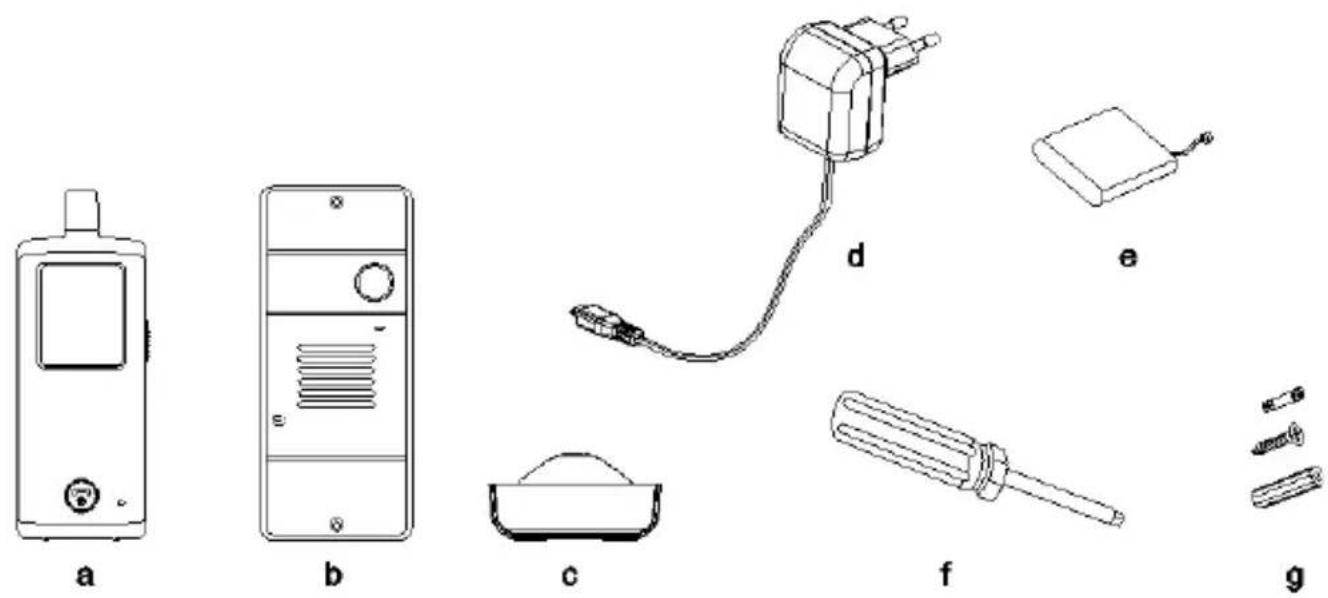

a. Combiné b. Unité extérieure c. Chargeur d. Alimentation de commutation e. Bloc-pile lithium rechargeable (installé dans le combiné) f. Outils g. Vis et rivets h. Manuel d'instruction© MARMITEK

L'unité extérieure peut être pourvue d'une alimentation électrique de deux manières :

1. avec des piles. (alimentation de secours)

2. avec un adaptateur secteur externe.

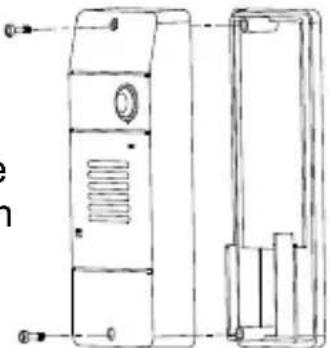

1. Avec le tournevis fourni, dévissez les vis avec lesquelles l'unité est

fixée sur le support de montage. Ces vis sont des vis spéciales antivol. C'est pourquoi il est nécessaire de garder le tournevis dans un endroit sûr, au cas où vous en auriez besoin ultérieurement pour changer les piles. Insérez trois piles alcalines AAA UM-4 dans le compartiment à piles. Faites attention à la polarité. Nous conseillons fortement l'utilisation de piles alcalines au lieu de piles rechargeables. Parce qu'à basses températures (inférieures à 0˚C) les piles rechargeables sont moins performantes et perdent de leur capacité. Attention : les piles alcalines ne sont utilisées comme piles de secours qu’en cas d’interruption de courant, dans des conditions d'utilisation normales leur durée de vie n’est que de 1 ou 2 jours.

2. L'unité extérieure est alimentée en courant continu 12V ou en

courant alternatif 8V, qui est souvent disponible à l'entrée (transformateur de sonnette). Connectez l'alimentation aux bornes repérées sur la face arrière. En cas de défaillance d'alimentation, l'unité passe automatiquement à l'alimentation par piles alcalines (si elles sont installées). Vous pouvez utiliser votre transformateur de sonnette existant comme alimentation, tant que celui-ci peut fournir un courant alternatif 8... 12V ou un courant continu 12V. Si vous souhaitez utiliser une autre alimentation 12V, assurez-vous que celle-ci ait une tension de sortie stable (adaptateur secteur 100-240VAC (V) 12VDC) et que cela ne soit pas un type de transformateur haute tension en circuit ouvert.DoorPhone 170

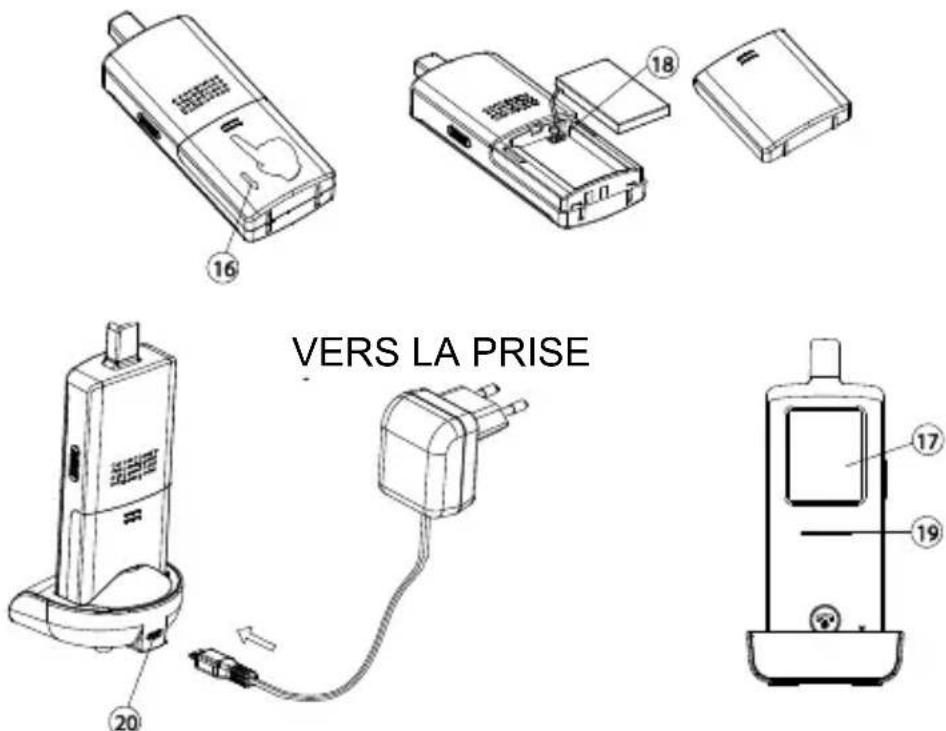

1. Le bloc-pile Lithium-polymère fourni est déjà installé dans le

combiné. (Pour le remplacer appuyez sur le bouton de fermeture (16) puis faites glisser le couvercle pour ouvrir. Retirez ensuite le bloc-pile (18) et débranchez-le.)

2. Placez le combiné encore désactivé sur le chargeur.

3. Branchez l'adaptateur secteur fourni sur la prise électrique et

connectez la fiche sur la prise d'entrée de courant continu (20) située à l'arrière du chargeur.

4. Le voyant de charge (19) s'allume en rouge pendant le processus de

charge. Modifiez la position du combiné sur le chargeur si ce témoin de charge ne s'allume pas. Pendant la charge le symbole de niveau de pile apparaît sur l'écran LCD et les segments de ce symbole clignoteront en alternance.

5. Avant la première utilisation veuillez recharger complètement le bloc-

pile en 4 heures. Le symbole disparaît ou reste affiché sur l'écran LCD lorsque le combiné est activé.

6. Le combiné peut maintenant être activé et est prêt à l'emploi. Le fait

de retirer le combiné ou de le laisser sur le chargeur ne peut pas endommager la pile. Dans le dernier cas, le chargeur commencera automatiquement à charger la pile si la pile est utilisée et si la tension descend en dessous d'un certain niveau. ATTENTION : ASSUREZ-VOUS QUE LA PILE DANS LE COMBINÉ EST BIEN UNE PILE RECHARGEABLE AVANT DE PLACER LE COMBINÉ

SUR LE CHARGEUR. SINON CELA POURRAIT PROVOQUER UNE EXPLOSION. APPAIRAGE DU COMBINÉ ET DE L'UNITÉ EXTÉRIEURE Ce processus est prévu pour appairer l'unité extérieure au combiné, de sorte qu'ils puissent communiquer entre eux et qu'aucun autre appareil (même pas un modèle d'interphone identique) ne puisse provoquer des interférences chez vous ou perturber la réception de votre signal. L'unité extérieure et le combiné sont appairés en usine par le biais d'un code préprogrammé. Nous vous conseillons toutefois de les appairer à nouveau, pour mieux protéger votre intimité et pour éviter que vous activiez accidentellement la serrure de porte d'un autre DoorPhone 170 qui est installé dans les environs. Pour effectuer le processus d'appairage, il est nécessaire d'utiliser des piles alcalines pour alimenter l'unité extérieure. L'alimentation en courant continu 12V doit en effet être temporairement désactivée.

1. Placez l'unité extérieure et le combiné très près l'un de l'autre, à

moins d'un mètre de distance.

2. Maintenez la touche de communication (16) enfoncée et appuyez

ensuite longuement sur la touche marche/arrêt (15) pour activer l’unité. L'écran (17) affichera les informations suivantes :

3. Maintenez enfoncée la touche d'appairage (7) sur la face arrière de

l'unité extérieure pendant que vous insérez les piles alcalines. L'indicateur de sonnette (4) clignotera après 3 secondes, pour indiquer que l'unité extérieure est maintenant en mode d'appairage. Répétez le même processus sur l'unité extérieure que vous souhaitez utiliser sur la porte arrière (en option, n'est pas fournie).DoorPhone 170

4. Lâchez maintenant la touche d'appairage (7) et appuyez sur le

bouton de sonnette (1) sur l'unité extérieure de la porte d'entrée (N'appuyez PAS sur le bouton de sonnette de la porte arrière). Deux tonalités “Di Di” retentissent maintenant. Si l'appairage est réussi, l’écran affiche (17) ce qui suit :

(dans le cas d'une unité extérieure sur la porte arrière)

Les indicateurs de sonnettes (4) sur les unités extérieures de la porte d'entrée et de la porte arrière s'arrêtent de clignoter et reste allumés.

5. Enfoncez longuement la touche MARCHE/ARRÊT (15)

pour désactiver le combiné. Retirez les piles alcalines de l'unité extérieure et réinsérez-les, ou connectez l'unité extérieure à l'alimentation.

6. L'interphone est maintenant prêt à l'emploi.

Si le processus d'appairage a échoué (le symbole “ PAIRING” clignote sur l'écran LCD du combiné), répétez la procédure depuis l'étape 1. N.B. Si vous avez deux combinés ou plus ainsi qu'une unité extérieure sur la porte arrière, vous devez toujours effectuer le processus d'appairage simultanément avec toutes les unités extérieures et les combinés, en mettant d'abord les combinés en mode d'appairage. Veuillez noter que si vous ajoutez de nouvelles unités au système, que ce soit un combiné ou une unité extérieure (pour la porte arrière), qu'il est nécessaire d'effectuer à nouveau le processus d'appairage simultanément pour toutes les unités. Sinon, les nouvelles unités ne fonctionneront pas avec votre DoorPhone 170 d'origine© MARMITEK

1. Choisissez un endroit près de votre porte, là où la surface n'est pas

trop rugueuse. Nous vous conseillons tout d'abord de bien nettoyer la surface afin d'obtenir une surface lisse, parce qu'autrement l'unité extérieure risquerait de ne pas être fixée correctement. Assurez-vous que le support de montage ne soit pas fixé sur des grilles métalliques ou à proximité d'autres appareils électroniques qui pourraient réduire la portée opérationnelle. Utilisez les vis autotaraudeuses fournies pour fixer le support de montage au mur.

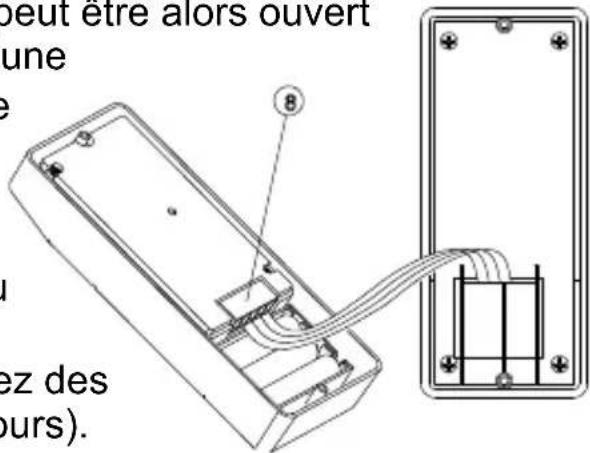

2. S'il y a une alimentation de 8 à 12V, établissez une connexion avec

les bornes repérées sur la face arrière de l'unité extérieure. Il y a également des bornes repérées et pour connecter un verrouillage de porte électrique qui peut être alors ouvert à distance avec le combiné. S'il y a une alimentation électrique, le bouton de sonnette (1) s'éclairera automatiquement lorsqu'il commencera à faire sombre. Cette fonction et la fonction d'ouverture du verrouillage de porte électrique ne fonctionnent pas lorsque vous utilisez des piles alcalines (alimentation de secours). ATTENTION : Si lors de l'utilisation de courant continu le verrouillage de porte électrique ne fonctionne pas, inversez la polarité là où le verrouillage de porte est connecté et essayez à nouveau. Les deux types de verrouillage de porte électrique les plus courants qui sont actuellement disponibles, sont soit “toujours fermé” ou “toujours ouvert”.

FRANÇAIS Toujours fermé Ces deux bornes fournissent normalement une tension de 12V. Dès que la touche de déverrouillage de porte (13) est enfoncée, cette tension passera durant la communication temporairement à 0V, pendant le temps qui est spécifié par la fonction TRIGGER TIME. Toujours ouvert Ces deux bornes fournissent normalement une tension de 0V. Dès que la touche de déverrouillage de porte (13) est enfoncée, cette tension passera durant la communication temporairement à 12V, pendant le temps qui est spécifié par la fonction TRIGGER TIME. La tension du réseau (230 V) ne doit jamais être connectée directement aux borniers (8)! Prise de connexion supplémentaire Ces deux prises de connexion fonctionnent comme un interrupteur et elles seront court-circuitées tant que le bouton de sonnette (1) est enfoncé. Toutefois ces prises de connexion ne fournissent pas de tension. Elles peuvent être utilisées pour activer une sonnette de porte conventionnelle ou l'éclairage extérieur près de la porte.

3. Insérez les 3 piles alcalines AAA (UM-4) dans le compartiment à

piles, de sorte qu'elles puissent servir de piles de secours au cas où l'alimentation 8 - 12V ne fonctionnerait pas.

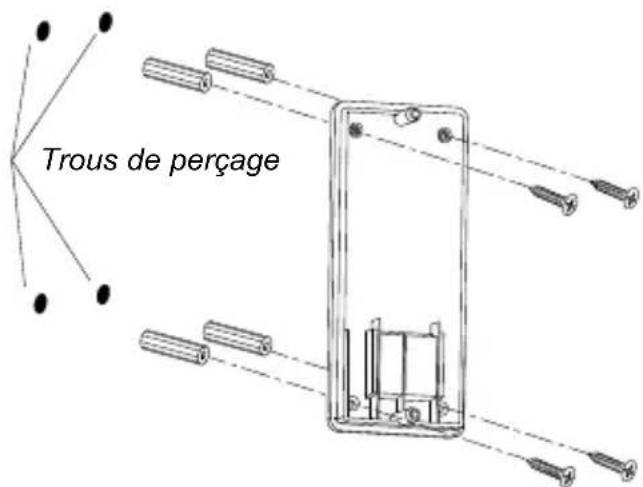

4. Utilisez le tournevis fourni pour fixer le support de montage au mur.

5. L'unité extérieure est logée dans un boîtier robuste en ABS/PC qui

répond à la robustesse professionnelle qui est requise pour la plupart des applications à l'extérieur. Des joints en caoutchouc assurent l'étanchéité des jonctions tout autour et empêchent ainsi la poussière, la pluie et la neige de pénétrer dans le boîtier. Cela garantit des années de fonctionnement fiable, même dans des conditions difficiles. L'unité répond à la norme IP-54 et fonctionne à des températures allant de -20 ˚C à 50 ˚C.

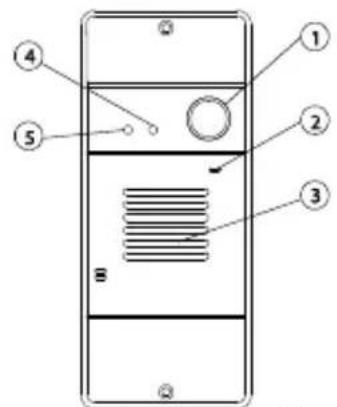

1. Bouton de sonnette

4. Indicateur de sonnette

5. Capteur de luminosité

6. Bouton de fermeture du

compartiment à piles

7. Touche d'appairage

8. Bloc de connexion

13. Touche d'Ouverture de

15. Touche fin d’appel et

19. Indicateur de charge

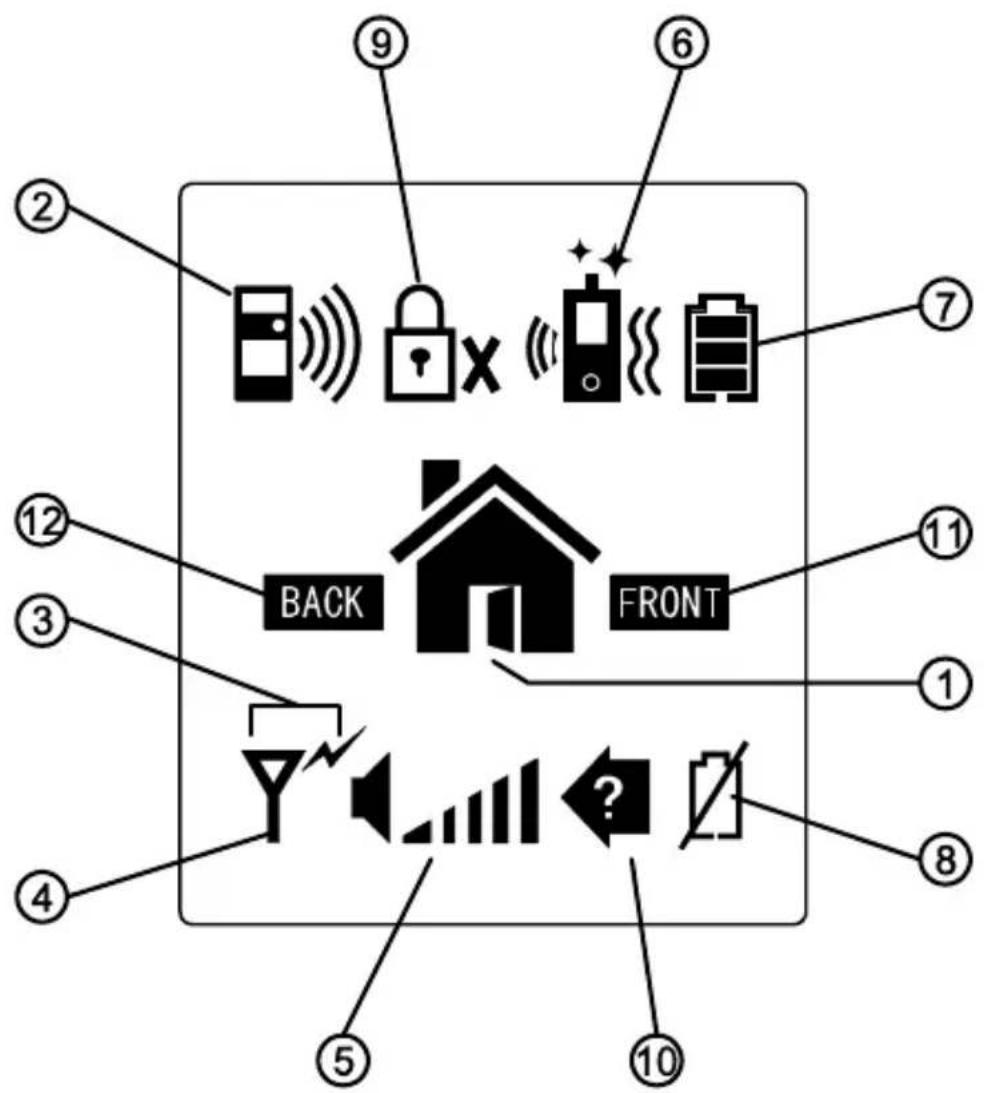

1. Serrure de porte ouverte

2. La sonnette de la porte d'entrée et de la porte arrière retentissent

3. Température extérieure

4. Mode de réception

5. Volume du haut-parleur

6. Sonnette de porte, lumière clignotante et/ou avertissement par

vibration sélectionnés

7. Niveau de la pile

8. Pile de l'unité extérieure faible

9. Serrure de porte désactivée

10. Appel en absence

A. La sonnette de la porte d'entrée retentit

B. La sonnette de la porte arrière retentit

C. Appel en absence porte d'entrée porte arrière D. Mode de réception

E. Avertissement hors de portée porte d'entrée porte arrière F. Avertisseur de sonnette de porte sélectionné

G. Voyant d'avertissement clignotant sélectionné

H. Avertissement par vibration sélectionné

I. Sonnette de porte et voyant d'avertissement clignotant

sélectionnésDoorPhone 170

J. Sonnette de porte et avertissement par vibration sélectionnés

K. Voyant d'avertissement clignotant et avertissement par vibration sélectionnés

L. Sonnette de porte, voyant d'avertissement clignotant et avertissement par vibration sélectionnés

M. Serrure de porte ouverte

N. Pile de l'unité extérieure faible porte d'entrée porte arrière O. Pile du combiné faible

P. Niveau de pile du combiné

Q. Volume du haut-parleur

R. Serrure de porte désactivée© MARMITEK

1. Allumez le combiné en pressant la touche /ARRÊT (15) pendant

au moins 3 secondes. Enfoncez encore une fois la même touche pour désactiver le combiné.

2. Le voyant d’alimentation (19) s’allumera maintenant en bleu. Dans le

cas où la pile Li-ion est vide, le voyant d’alimentation clignotera en bleu. En même temps, l’icône de pile vide apparaîtra à l’écran (17) et commencera à clignoter. Placez l’unité sur la base de charge pour recharger la pile. Pendant la charge les segments du symbole de niveau de pile P clignotent, que le combiné soit allumé ou éteint. Afin de protéger la pile, le combiné est automatiquement désactivé après 10 minutes si le combiné n'est pas rechargé et le symbole O apparaît.

3. Appuyez, en mode veille, brièvement sur la touche de

communication / (16) pour activer le rétro-éclairage et les touches tactiles. Appuyez plus de 3 secondes sur la touche menu (11) pour activer le mode de programmation. L’écran affiche maintenant ce qui suit : VOLUME Cela permet de régler le volume du haut-parleur de l'unité extérieure. Utilisez les touches à gauche/à droite (9) (10) pour sélectionner entre les 4 niveaux sonores, 1 étant le niveau de volume le plus faible et 4 le plus élevé. Appuyez brièvement sur la touche menu (11) pour valider le réglage. MODE D'ALERTE Cela permet de programmer le mode d'alerte lorsqu'un visiteur sonne : sonnerie, vibrations ou les deux. Utilisez les touches à gauche/à droite (9) (10) pour sélectionner entre (sonnerie et vibrations) ou (seulement sonnerie) ou (seulement vibrations). Appuyez brièvement sur la touche menu (11) pour valider votre choix. L’icône correspondante est affichée en haut de l'écran (17). Si cette option est laissée en blanc, il n’y aura ni sonnerie ni vibrations lorsque quelqu’un sonnera à la porte ; seule l'image du visiteur sera à affichée à l'écran (17).DoorPhone 170

FRANÇAIS TRIGGER TIME C’est le temps d’activation de la serrure de porte. Utilisez les touches à gauche/à droite (9) (10) pour sélectionner 2, 5, 10, 20 ou 25 secondes. Appuyez ensuite brièvement sur la touche menu (11) pour valider votre choix.

OUVERTURE DE LA SERRURE DE PORTE

Cela permet d’activer ou de désactiver la touche d'ouverture de serrure de porte (13). Utilisez les touches à gauche/à droite (9) (10) pour sélectionner "ACTIVATE" (Activer) et "DEACTIVATE (Désactiver) et appuyez ensuite brièvement sur la touche menu (11) pour valider votre choix. Si vous avez sélectionné DEACTIVATE, l’icône est affichée en haut de l'écran 17). Appuyez brièvement sur la touche fin d'appel/ marche-arrêt (15) pour revenir en mode veille. Le combiné reviendra automatiquement en mode de veille si l’on n’a pas appuyé sur une touche pendant plus de 1 minute.

4. Pendant un appel vous pouvez régler le volume du son que vous

entendez par le biais du haut-parleur (18) avec les touches 9 &

10. Le symbole de volume du haut-parleur Q

sera modifié en conséquence. Attention : le niveau sonore de la sonnette de porte est fixe et ne peut pas être modifié.

5. Veillez à ce que l'unité extérieure soit sous tension (par le biais de

courant continu 12V ou par le biais de piles alcalines). Appuyez maintenant sur le Bouton de Sonnette (1) . Vous entendez une tonalité ding-dong et l'Indicateur de Sonnette clignote. La tonalité ding-dong continue de retentir jusqu'à ce qu'un combiné soit décroché. Cela indique aux visiteurs qu'ils doivent attendre. S'il n'y a pas de réponse dans les 20 secondes, l'unité extérieure mettra fin à l'appel et l'Indicateur de Sonnette (4) s'éteint. Appuyez encore une fois sur le Bouton de Sonnette (1) pour rappeler. N.B. S'il y a deux sonnettes (porte d'entrée et porte arrière) seule l'unité, dont le Bouton de Sonnette (1) a été enfoncé en premier, enverra un signal au combiné. L'autre unité reste en mode veille jusqu'à ce que l'appel soit terminé. Si pendant ce temps quelqu'un appuie sur ce Bouton de Sonnette (1) , une tonalité “Be-Be” retentit et l'indicateur de sonnette clignote deux fois pour indiquer que l'unité est en mode veille.© MARMITEK

6. Dès que l'on décroche l'Indicateur de Sonnette reste allumé et la

tonalité ding-dong s'arrête de retentir. On peut maintenant communiquer en parlant dans le Microphone .

7. Lors d'un appel entrant le symbole A

ou le symbole B apparaît sur l'écran suivant si l'appel provient de la porte d'entrée ou de la porte arrière (dans le cas où vous avez acheté une unité extérieure en option pour la porte arrière). Vous répondez à un appel sur le combiné en appuyant sur la touche de communication (16) . Le symbole de mode de réception D apparaît maintenant sur l'écran LCD. Il est possible maintenant de communiquer et on peut entendre le visiteur par le biais du haut-parleur (18). Pour répondre au visiteur, maintenez enfoncée la touche PTT (16) et parlez en direction du Microphone (14). Le symbole de mode de transmission apparaît. Si vous avez fini de parler relâchez la touche PTT (16) , après quoi le symbole de mode de réception D réapparaît. N'oubliez pas que vous ne pourrez pas entendre le visiteur tant que la touche (16) est enfoncée. Une fois la conversation terminée appuyez sur la touche Fin d'Appel (15) pour raccrocher. Le DoorPhone 170 dispose d'une fonction pour mettre fin automatiquement aux appels. Si personne ne répond au visiteur (la touche PTT (16) ) n'est pas enfoncée pendant plus de 90 secondes), l'appel est automatiquement terminé. Il s'agit d'une fonction très pratique pour protéger votre intimité au cas vous auriez oublié de mettre fin à l'appel lancé en appuyant sur la Touche Fin d'Appel (15)

8. Dès que vous avez répondu à un appel, vous pouvez utiliser la

Touche d'Ouverture de Porte (13) pour ouvrir le verrouillage électrique de porte pour faire entrer le visiteur. Cette fonction n'est disponible que si une alimentation 12V est connectée à l'unité extérieure et que votre porte est équipée d'une serrure électrique. Enfoncez la touche (13) plus de 2 secondes, le symbole M apparaît sur l'écran pour indiquer que le verrouillage de porte est ouvert. Le symbole M disparaît après le temps de déclenchement programmé (trigger time). En mode veille (lorsqu’aucune communication n’est établie entre le combiné et l'unité extérieure), le verrouillage de porte électrique peut être également ouvert en appuyant plus de 2 secondes sur la touche (13) . L'Indicateur de Sonnette (4) sur l'unité extérieure s’éclaire maintenant pendant le temps de déclenchement (trigger time). Cette fonction pour ouvrir la serrure de porte peut être activée ou désactivée afin d'éviter tout abus par des enfants. Si elle estDoorPhone 170

FRANÇAIS désactivée, ce qui est indiqué sur l’écran par le symbole , le fait d'appuyer sur la touche (13) n'a aucun effet.

9. Pour les systèmes équipés de plusieurs combinés, tous les combinés

sont avertis lors d'un appel entrant. Seul le combiné sur lequel on a appuyé en premier sur la touche de communication(16) peut communiquer avec l'unité extérieure. Les autres combinés se remettent en mode veille et leurs touches restent désactivées jusqu'à ce que l'appel soit terminé. Il leur est donc impossible de prendre part à la conversation.

10. Si vous ne répondez pas à l'appel d'un visiteur (par exemple parce

que vous êtes absent ou que vous êtes loin de l'unité extérieure), le symbole C apparaît sur l'écran. Ce symbole pratique vous indique que quelqu'un a sonné. Appuyez maintenant sur n'importe quelle touche pour supprimer ce symbole.

11. Si le combiné se trouve dans un endroit hors de la portée de

communication de l'unité extérieure (porte d'entrée ou porte arrière), un signal sonore retentit et le symbole E apparaît sur l'écran. Ce signal sonore n'est pas immédiatement actif et ne vous avertira que si vous êtes plus de 2 minutes hors de portée (lorsque l'alimentation 12V est disponible) ou après 20 minutes lors de l'utilisation de piles. En appuyant sur la touche de Communication (16) ou sur la touche fin d'appel (15) le signal sonore s'arrête, mais le symbole E reste visible. Dès que le combiné capte à nouveau, le signal sonore s'arrête et le symbole E disparaît. N.B. Ce Signal Sonore Hors de Portée retentit également lorsque les piles de l'unité extérieure sont épuisées et qu'il n'y a pas d'alimentation disponible.

12. Dans des conditions d’utilisation normales les piles de secours (il est

recommandé d’utiliser de bonnes piles telles que Duracell) ont une durée de vie de 2 à 3 jours. S'il n'y a pas d'alimentation 12V et que les piles de secours sont faibles, le symbole N apparaît sur l'écran et un signal sonore retentit pour vous indiquer que les piles doivent être remplacées dans l'unité extérieure correspondante En appuyant maintenant sur la touche de Communication (16)

sur la touche fin d'appel (15) le signal sonore s'arrête, mais le symbole N reste visible jusqu'à ce que les piles aient été remplacées. N.B. Si le combiné est hors de portée et que la pile de l'unité extérieure est faible à ce moment-là, seul le symbole Hors de Portée

apparaît et le signal sonore correspondant retentit.© MARMITEK

13. Si l’on appuie sur les touches du combiné (sauf la touche de

Communication (16) ou la touche fin d’appel (15) ), un signal sonore retentit pour confirmer votre entrée.

14. Lorsque le capteur de luminosité (5) détecte une faible intensité

lumineuse, le Bouton de Sonnette (1) sur l'unité extérieure s'éclaire automatiquement (seulement si l'alimentation 12V est disponible). INTERCOM Cette fonction n'est applicable que si vous avez deux combinés ou plus. Attention : toutes les unités doivent être appairées en même temps. a. Enfoncez en mode veille la touche intercom (12) , ensuite un «appel» sonore retentit. b. Le combiné appelé affiche l'avertissement sélectionné pour un appel entrant. Appuyez sur la touche de communication (16) pour répondre à l'appel. La tonalité “do-do” sur le combiné qui est appelé s'arrête. c. Les deux combinés peuvent maintenant communiquer par le biais de la touche PTT (16)

d. Chaque interlocuteur peut enfoncer la Touche Fin d'Appel (15)

pour mettre fin à la communication. e. En outre la communication est interrompue automatiquement lorsque la touche PTT (16) sur l'un des combinés n'est pas enfoncée pendant 60 secondes. Sur les systèmes avec plus de deux combinés le message d'appel entrant s'arrête sur les autres combinés dès que l'on décroche. Si personne ne décroche, le signal s'arrête au bout de 20 secondes. N.B. Il est impossible de faire un appel sélectif vers un combiné spécifique. Lorsqu'un combiné émet un appel, tous les autres combinés reçoivent un signal et ils peuvent répondre à cet appel. Seul le premier combiné sur lequel on appuie sur la touche de communication (16) peut répondre à l'appel, les autres sont exclus de la fonction intercom. ATTENTION : Les deux combinés ne sont peut-être pas en mesure de détecter un appel de l'unité extérieure. Il est donc conseillé d'écourter le plus possible la communication intercom.DoorPhone 170

x Utilisez uniquement l'alimentation de commutation fournie. L'utilisation d'une autre alimentation pourrait endommager le combiné. x Ne mélangez pas de vieilles piles alcalines avec des piles neuves dans l'unité extérieure. x Si vous n'utilisez pas l'interphone pendant une longue période, retirez toutes les piles du combiné et de l'unité extérieure, pour éviter des fuites de pile. x N'exposez pas le combiné à la lumière directe du soleil et ne le placez pas à proximité d'une source de chaleur, dans des endroits humides ou excessivement poussiéreux. x N'ouvrez pas le boîtier ; il ne contient aucune pièce que vous puissiez réparer vous-même. x A la première mise en service désactivez le combiné et chargez d'abord le bloc-pile fourni pendant 4-5 heures avec le chargeur.© MARMITEK

Problème Causes possibles Solution Le Combiné et l'Unité extérieure ne peuvent pas communiquer.

Le Combiné et l'Unité extérieure ont d

La pile est épuisée.

Effectuez processus d'appairage. Remplacez la pile dans l'Unité extérieure.

Rechargez la pile du combiné avec le chargeur. La portée de communication diminue. Il y a beaucoup de structures en acier entre le Combiné et l'Unité Extérieure.

La pile est épuisée.

Placez le Combiné sur la nouvelle position.

Insérez une nouvelle pile dans l'Unité extérieure.

Rechargez la pile du combiné avec le chargeur. Signal Hors de Portée toujours allumé.

L'Unité extérieure n'est pas alimentée.

Insérez une nouvelle pile ou vérifiez l'alimentation en courant continu de l'Unité extérieure. Le symbole d'auto-test de pile faible est toujours allumé. Le bloc-pile est endommagé et ne peut pas être rechargé. Insérez un nouveau bloc-pile. Le verrouillage de porte ne peut pas être ouvert avec le combiné.

Touche d'Ouverture de Serrure de Porte

(13) désactivée. Pas d'alimentation en courant continu vers l'Unité extérieure.

Connexion erronée sur le bornier. Activez la Touche d'Ouverture de Serrure de Porte (13) Vérifiez si l'alimentation est disponible.

Effectuez une connexion correcte. Impossible d'effectuer une communication intercom entre les combinés. Le combiné n'est pas appairé correctement. La pile est épuisée. Effectuez processus d'appairage. Rechargez la pile avec le chargeur. La nouvelle Unité extérieure (porte arrière) ne peut pas communiquer avec l'unité intérieure. La nouvelle unité n'est pas correctement appairée aux unités existantes. Effectuez processus d'appairage. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com.DoorPhone 170

Combiné Alimentation : Pile Lithium rechargeable 1100mAh 3.7V Chargeur : 6V 500mA Consommation de courant : En veille 36mA Actif : Mode de transmission 130mA Mode de réception 270mA. Sonnette de porte : audio, visuelle ou vibrante au choix Dimensions: 50x142x22mm Unité extérieure Portée : Jusqu'à 450m en champ libre, jusqu'à 50m à travers les sols et les murs Alimentation de secours : Pile (3x AAA alcaline, pour 3 jours sauvegarde, non fourni) Alimentation réseau électrique (transformateur de sonnette) : 8 - 12 V AC ou 12 V DC, 1000mA (non fourni) Fréquence RF : 863-870Mhz Consommation de courant : en Veille 54mA Mode de transmission 120mA. Mode de réception 260mA. Matériau : ABS / PC / PMMA. Prises de connexion: Alimentation externe 8-12V AC ou 12V

Entrez en communication 8-12V MAX 1A Interrompez la communication 8-12V MAX 1A Prise AUX MAX 12V/200mA Température ambiante : - 10° C à + 60° C Valeur IP : IP54 Dimensions : 57x139x30mm En vue d'améliorer encore plus le produit, Marmitek se réserve le droit de modifier sans préavis les spécifications et/ou la conception.© MARMITEK 66DoorPhone 170

Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit. DROITS D'AUTEUR Marmitek est une marque déposée de Pattitude BV DoorPhone 170™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en oeuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits.

DÉCLARATION DE CONFORMITÉ

Par la présente Marmitek BV déclare que l'appareil DOORPHONE 170 est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité Directive 2004/108/CE du Parlement Européen et du Conseil du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique Directive 2006/95/CE du Parlement Européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension Directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en mode actif des sources d’alimentation externes© MARMITEK
