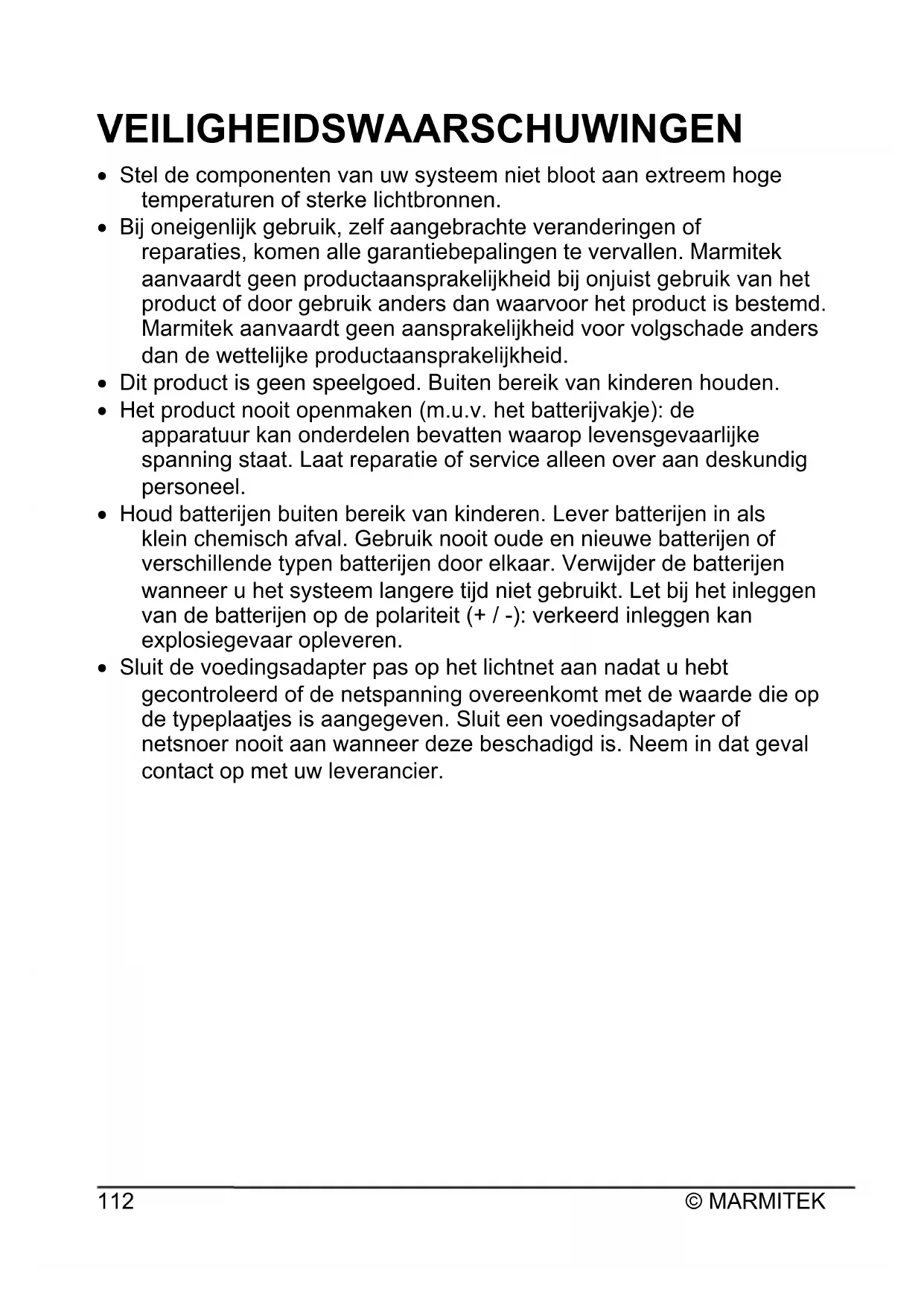

• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

Gefeliciteerd met de aanschaf van dit Digitale Draadloze Deurtelefoonsysteem. Uw DoorPhone 170 werd vervaardigd en gecontroleerd volgens de strengste kwaliteitscontroles, om ervoor te zorgen dat elk systeem de fabriek in perfecte staat verlaat. In het onwaarschijnlijke geval dat u toch een defect of een probleem ontdekt, verzoeken wij u contact op te nemen met uw dealer. Probeer het probleem in geen geval zelf te repareren. Lees deze handleiding zorgvuldig door om optimale prestaties en gebruiksduur uit uw DoorPhone 170 te halen.

FUNCTIES

• Digitale transmissie zorgt voor storingsvrije gesprekken
• Tweeweg communicatie
• Groot operationeel bereik, 300 meter in open omgeving
• Selecteerbare deurbelwaarschuwing: audio, visueel en/of trillen
• Afstandsbediening voor elektrische deurvergrendeling
• De buitenunit is uitgerust met een extra AUX aansluiting welke schakelt wanneer de deurbel toets wordt ingedrukt. Bv. voor het aansturen van een (bestaande) conventionele deurbel of voor het schakelen van verlichting bij de deur/ingang.
• Hoorbare en visuele waarschuwing bij geen bereik en bij laag batterijniveau
  • Intercomfunctie tussen handsets onderling
• Buitenunit voldoet aan IP54-norm
• Buitengewoon eenvoudige installatie, geen bedrading nodig

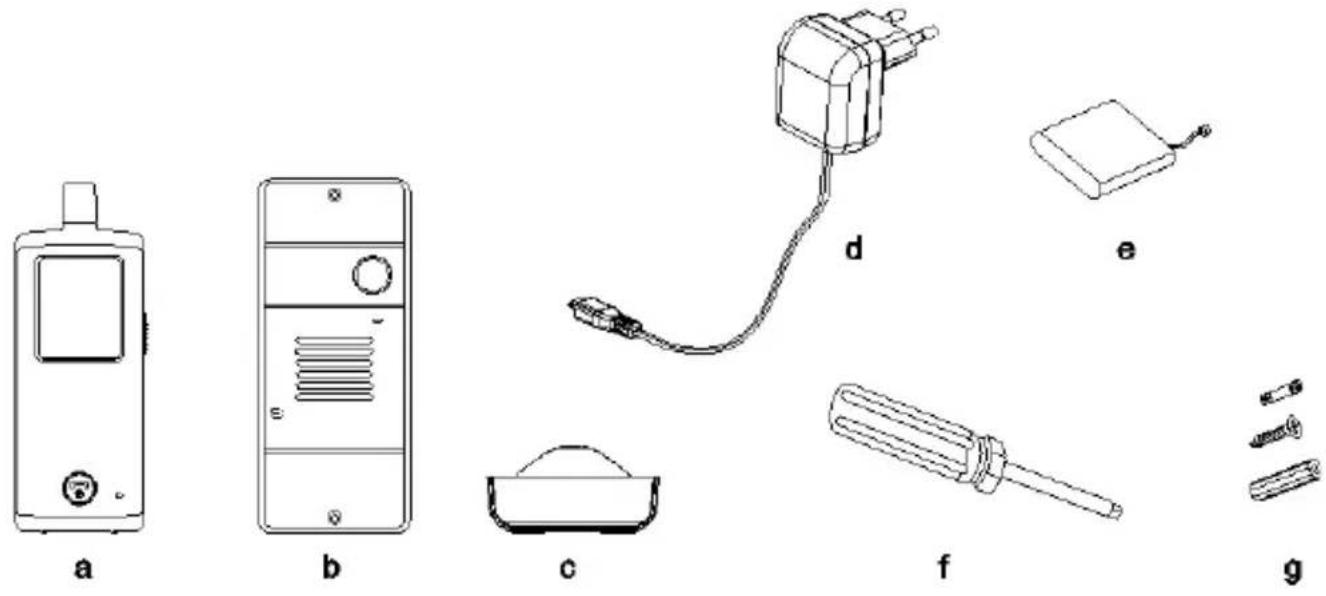

STANDAARD ACCESSOIRES

a b c d e f g

DOORPHONE 170 INSTRUCTION# ANLUSE. h

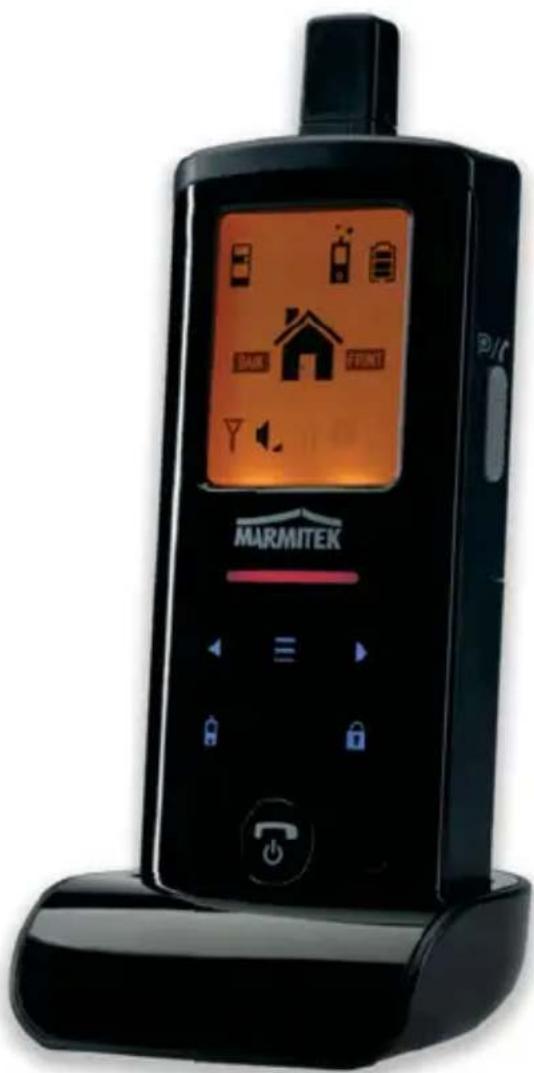

a. Handset
b. Buitenunit
c. Oplader
d. Schakelende voeding
e. Oplaadbaar Li-batterijpack (geïnstalleerd in handset)
f. Gereedschap
g. Schroeven en klinknagels
h. Instructiehandleiding

AAN DE SLAG

VOEDING

BUITENUNIT

De buitenunit kan op twee manieren worden voorzien van spanning: door batterijen. (noodstroom) door een externe voedingsadapter.

1. Draai met behulp van het meegeleverde schroevendraaier de schroeven los waarmee de eenheid aan de montageplaat is bevestigd. De schroeven zijn speciaal gemaakt voor anti-diefstal doeleinden. Het is daarom noodzakelijk om de schroevendraaier op een veilige plaats te bewaren, voor het geval u deze later weer nodig heeft om de batterijen te vervangen. Plaats drie UM-4 AAA-formaat alkalinebatterijen in het batterijvak. Let hierbij goed op de juiste polariteit. Wij adviseren met klem het gebruik van alkalinebatterijen in plaats van oplaadbare batterijen. Dit omdat oplaadbare batterijen bij lage temperaturen (onder 0°C) slecht presteren en hun capaciteit verliezen.

Let op: de alkaline batterijen worden alleen gebruikt als back-up in geval van stroomuitval, ze gaan slechts 1-2 dagen mee bij normaal gebruik.

1. De buitenunit wordt gevoed met 12V gelijkstroom, of 8 tot 12V wisselstroom, welke vaak beschikbaar is bij de entree (bel trafo). Sluit de voeding aan op de met _8-12V gemarkeerde aansluitpunten (8) aan de achterzijde. Bij uitvallen van de voeding schakelt de eenheid automatisch over naar voeding via alkalinebatterijen (indien deze zijn geplaatst). U kunt uw bestaande deurbeltransformator gebruiken als voeding, zolang deze maar 8 ... 12V wisselstroom of 12V gelijkstroom kan bieden. Als u een andere 12V voeding wilt gebruiken, let er dan op dat deze een stabiele uitgangsspanning heeft (schakelende adapter 100-240VAC (V) 12VDC) en geen transformatortype is met een hoge onbelaste spanning!

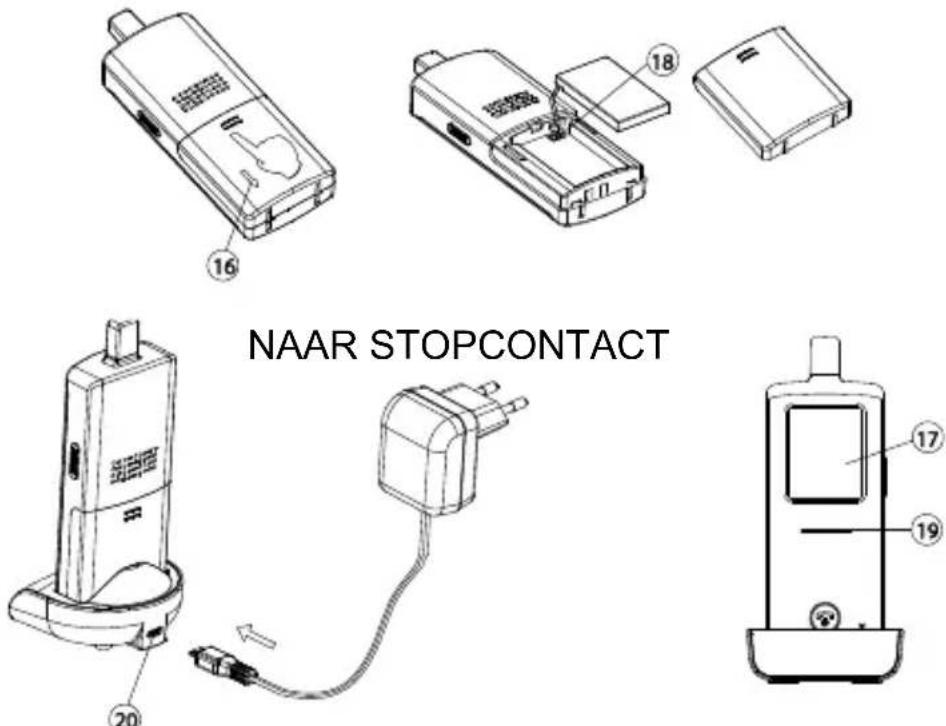

HANDSET

1. Het meegeleverde Li-polymeer batterijpack is al geïnstalleerd in de handset. (Om deze te vervangen drukt u de afsluitknop (16) omlaag en schuift u de batterijklep open. Haal vervolgens het batterijpack er uit en maak de aansluiting (18) los.)
2. Plaats de nog uitgeschakelde handset op de oplader.
3. Sluit de meegeleverde schakelende wisselstroomvoeding aan op een stopcontact en sluit de uitgangsstekker aan op de USB-poort (20) aan de achterkant van de oplaadhouder.
4. De oplaadindicator (19) zal nu rood oplichten gedurende het oplaadproces. Pas de positie van de handset in de oplader aan als deze indicator niet oplicht. Tijdens het opladen is het batterijniveau symbool P zichtbaar op het LCD en zullen de segmenten binnen dit symbool afwisselend knipperen.
5. Het batterijpack dient bij het eerste gebruik eerst in 4 uur volledig te worden opgeladen. De oplaadindicator (19) zal nu uit gaan (als de handset is uitgeschakeld) of constant blauw branden (als de handset is ingeschakeld).
6. De handset kan nu worden ingeschakeld en is klaar voor gebruik. Het verwijderen van de handset of deze laten staan op de oplader is niet schadelijk voor de batterij. In het laatste geval zal de oplader de batterij automatisch gaan opladen als de batterij gebruikt wordt en de spanning onder een bepaald niveau komt.

LET OP: CONTROLEER GOED OF DE BATTERIJ IN DE HANDSET VAN HET OPLAADBARE TYPE IS VOORDAT U DE HANDSET IN DE OPLADER PLAATST, OMDAT ANDERS EEN EXPLOSIE KAN VOLGEN.

DE HANDSET EN DE BUITENUNIT PAREN

Dit proces is bedoeld om de buitenunit te koppelen (paren) aan de handset, zodat ze met elkaar kunnen communiceren en geen andere apparaten (zelfs geen identiek model deurtelefoon) storing kan veroorzaken bij u of de ontvangst van uw signaal.

De buitenunit en de handset zijn in de fabriek al gekoppeld via een voorgeprogrammeerde code. Wij adviseren ze echter toch opnieuw te paren, voor betere privacy en om te voorkomen dat u per ongeluk het deurslot van een in de buurt bevestigde DoorPhone 170 activeert.

Om het paringsproces uit te voeren is het nodig om alkalinebatterijen te gebruiken als voeding voor de buitenunit. De 12V gelijkstroomvoeding moet namelijk tijdelijk worden uitgeschakeld.

1. Plaats de buitenunit en de handset dicht bij elkaar, binnen een meter afstand.
2. Houd de spreken toets (16) ingedrukt en druk vervolgens lang op de aan/uit-toets 🔒 (15) om de unit in te schakelen. Het scherm (17) zal het volgende tonen:

Flashing

Light up steady

PAIRING

1. Houd de paringstoets (7) aan de achterzijde van de buitenunit ingedrukt terwijl u de alkalinebatterijen plaatst. De belindicator (4) zal na 3 seconden gaan knipperen, ten teken dat de buitenunit nu in paringsmodus is.

Voer het zelfde uit op de buitenunit die u wilt gaan gebruiken bij de achterdeur (optie, niet meegeleverd).

1. Laat nu de paringstoets (7) los, en druk op de beltoets (1) op de buitenunit voor de voordeur (druk NIET op de beltoets van de buitenunit voor de achterdeur). Er klinken nu twee "Di Di" tonen. Het scherm (17) toont het volgende als de koppeling is gelukt:

PAIRED RONI

PAIRED BACK RON

(in het geval van een buitenunit voor de achteringang)

De belindicators (4) op zowel de voor- als achterbuitenunit stoppen met knipperen en blijven continu branden.

1. Druk de AAN/UIT-toets (15) lang in om de handset uit te schakelen. Haal de alkalinebatterijen uit de buitenunit en installeer ze opnieuw, of sluit de buitenunit aan op de voeding.

2. De deurtelefoon is nu klaar voor gebruik. Als het paringsproces is mislukt (de "PAIRING" blijft knipperen in het LCD van de handset), herhaalt u de procedure vanaf stap 1.

N.B. Als u twee of meer handsets en tevens een achterdeurbuitenunit heeft, dient u het paringsproces altijd uit te voeren met alle buitenunits en handsets tegelijk, en met de handsets eerst in paringsmodus geplaatst. Onthoud dat u bij het toevoegen van nieuwe eenheden aan het systeem, of het nu een handset is of een buitenunit (voor de achterdeur), het paringsproces altijd helemaal opnieuw dient uit te voeren voor alle eenheden tegelijk. Doet u dit niet, dan zullen de nieuwe eenheden niet samenwerken met uw oorspronkelijke DoorPhone 170.

MONTAGE VAN BUITENUNIT

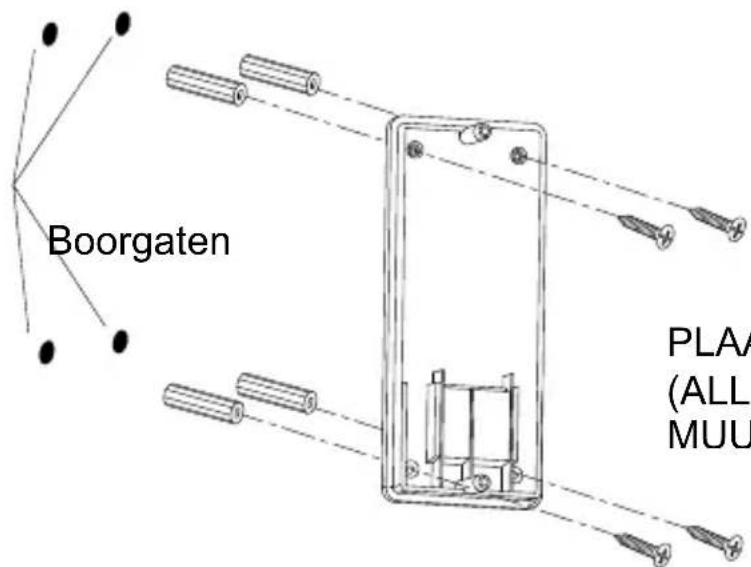

Boorgaten PLAA (ALL MUU)

PLAATS PLUGGEN IN GATEN (ALLEEN VOOR BETONNEN MUUR)

1. Kies een locatie dicht bij uw deur, waar het oppervlak niet te ruw is. Wij adviseren u het oppervlak eerst goed schoon te maken om een gladde ondergrond te krijgen, omdat de buitenunit anders mogelijk niet correct kan worden bevestigd.

Let er op dat de montageplaat niet op metalen roosters dient te worden bevestigd of in de nabijheid van andere elektronische apparatuur die het operationele bereik zouden kunnen verkleinen. Gebruik de meegeleverde zelftappende schroeven om de montageplaat aan de muur te bevestigen.

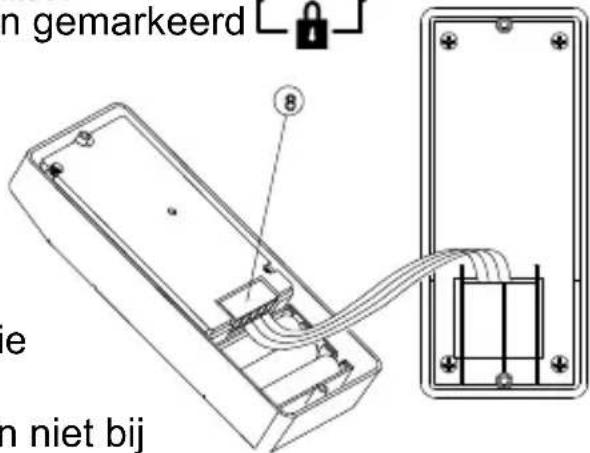

1. Als er een 8 tot 12V voeding aanwezig is, maakt u een verbinding met de aansluitpunten gemarkeerd [8-12V AC or DC] aan de achterzijde van de buitenunit. Er zijn ook aansluitpunten gemarkeerd

en Lvorlaansluiting van een elektrische deurvergrendeling die dan op afstand te openen is via de handset. Als de voeding aanwezig is, zal de beltoets (1) automatisch oplichten zodra de omgeving donker wordt. Deze functie en de functie om de elektrische deurvergrendeling te openen werken gebruik van alkalinebatterijen (noodst

n gemarkeerd 8 e n niet bij

WAARSCHUWING: Als bij gebruik van gelijkstroomvoeding de elektrische deurvergrendeling niet functioneert, draait u de polariteit om waar de deurvergrendeling op is aangesloten en probeert u het opnieuw. De twee meest gangbare types elektrische deurvergrendelingen die thans verkrijgbaar zijn, zijn ofwel "altijd dicht" of "altijd open".

Altijd dicht

Deze twee aansluitpunten staan normaal gesproken onder 12V spanning. Tijdens communicatie zal deze spanning, zodra de Deur Openen-toets (13) wordt ingedrukt, deze spanning tijdelijk dalen naar 0V, gedurende de tijd die is gespecificeerd door de TRIGGER TIME-functie.

Altijd open

Deze twee aansluitpunten staan normaal gesproken onder 0V spanning. Tijdens communicatie zullen deze aansluitpunten, zodra de Deur Sluiten-toets ⑬ wordt ingedrukt, deze spanning tijdelijk naar 12V gaan, gedurende de tijd die is gespecificeerd door de TRIGGER TIME-functie.

De netspanning (230V) mag nooit direct worden aangesloten op de aansluitblokken (8)!

Extra aansluiting

Deze twee aansluitingen handelen als een schakelaar en zullen worden kortgesloten zolang de deurbeltoets ⏻ (1) is ingedrukt. Er wordt echter geen spanning geleverd vanaf deze aansluitingen. Ze kunnen worden gebruikt om een conventionele deurbel of buitenverlichting bij de deur te activeren.

1. Plaats nu de 3 AAA (UM-4) alkalinebatterijen in het batterijvak, zodat deze dienst kunnen doen als batterij back-up voor het geval de 8 - 12V voeding niet werkt.

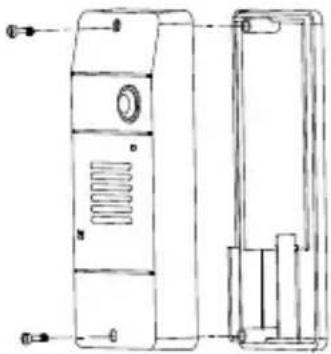

1. Gebruik de meegeleverde schroevendraaier om de buitenunit op de montageplaat te bevestigen.
2. De buitenunit is gehuisvest in een stevig ABS/PC-kastje dat voorziet in de professionele robuustheid die voor de meeste toepassingen buitenshuis vereist is. Rubber pakkingen dichten alle verbindingen rondom af en houden zo stof, regen en sneeuw buiten. Dit verzekert u van jarenlange betrouwbare werking, zelfs onder zware omstandigheden. De eenheid voldoet aan de IP-54 norm en werkt onder temperaturen van -20°C tot 50°C.

BEDIENINGSOVERZICHT

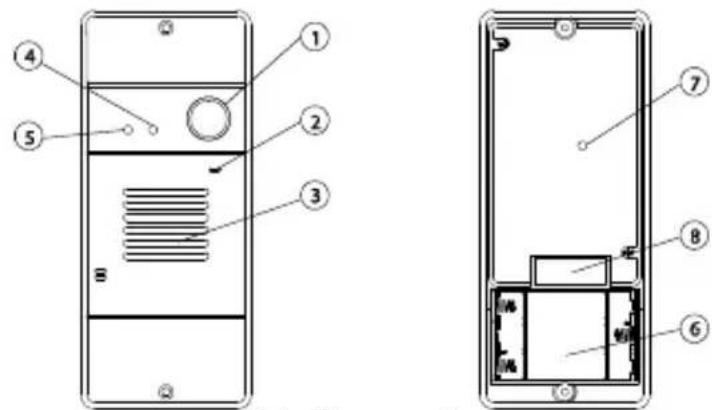

Buitenunit

1. Beltoets
2. Microfoon
3. Speaker
4. Belindicator
5. Lichtsensor
6. Batterijvak
7. Paringstoets
8. Aansluitblok

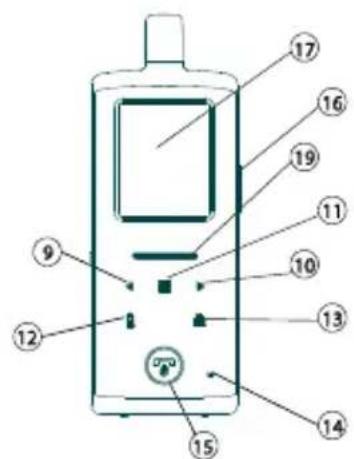

9. Volume omlaag-toets
10. Volume omhoog-toets

11. Menutoets

12. Intercom toets

13. Deurslot Openen-toets
14. Microfoon
15. Ophangen en AAN/UIT-toets
16. Spreken toets
17. LCD
18. Speaker
19. Oplaadindicator
20. USB aansluiting

LCD


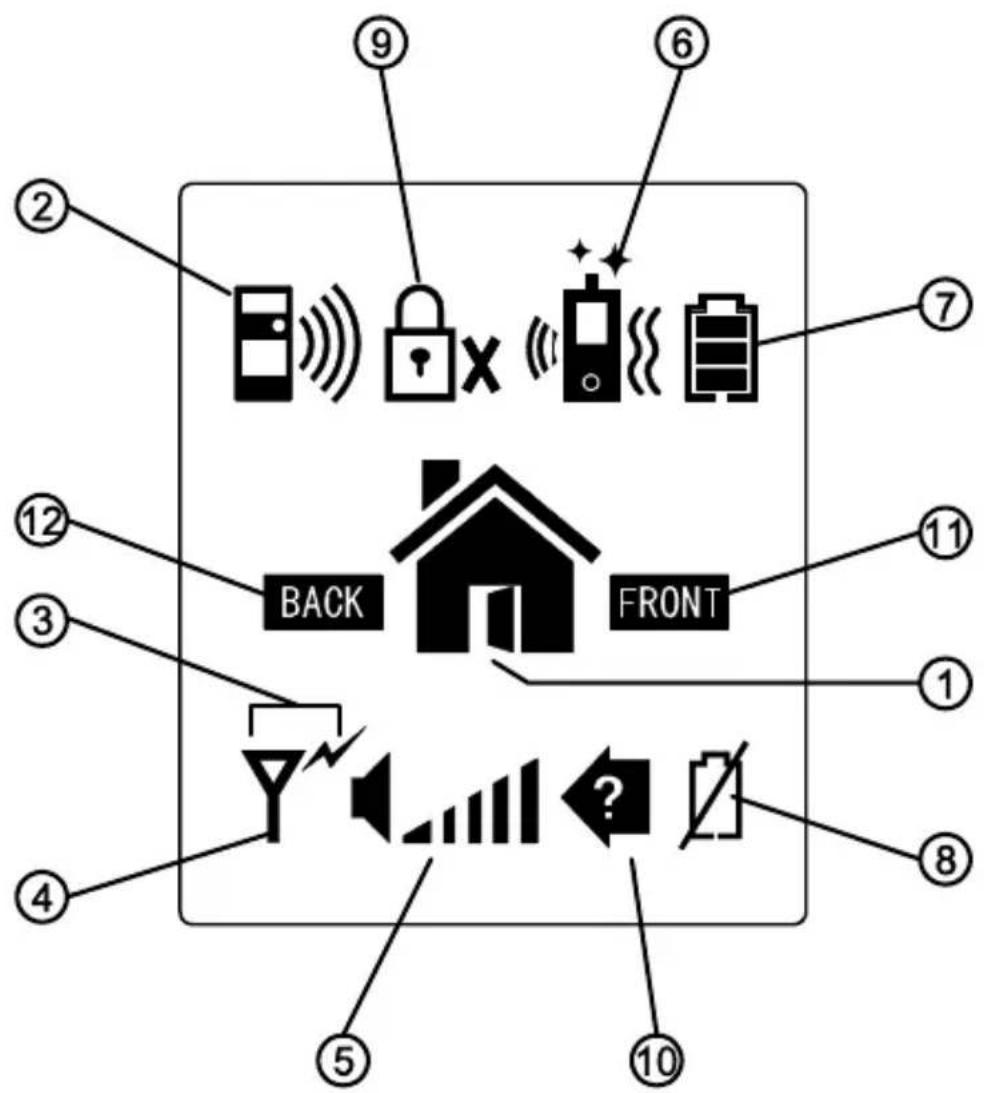

1. Deurslot geopend
2. Er wordt aangebeld
3. Zendmodus
4. Ontvangstmodus / buiten bereik
5. Speaker volume
6. Deurbel, knipperend licht en/of trilwaarschuwing geselecteerd
7. Batterijniveau
8. Batterij buitenunit laag
9. Deurslot geblokkeers
10. Gemist gesprek
11. Voordeur
12. Achterdeur

Knipperend
■ Constant brandend

A.

Voordeurbel

klinkt

B.

Achterdeurbel

klinkt

C.

Gemist

gesprek,

D.

Ontvangstmodus

E.

F.

Deurbel

waarschuwing

geselecte

G.

Knipperend

licht

waarschuwing

H.

Trilwaarschuwing

geselecteerd

I. Deurbel en knipperend licht waarschuwing geselecteerd

J. Deurbel en trilwaarschuwing geselecteerd

K. Knipperend licht en trilwaarschuwing geselecteerd

L. Deurbel, knipperend licht en trilwaarschuwing geselecteerd

M. Deurslot geopend

N. Batterij buitenunit laag

(voordeur) (achterdeur)

O. Handset batterij laag

P. Handset batterijniveau

Q. Speaker volume

R. Deurslot gedeactiveerd

WERKING

1. Zet de handset aan door de AAN/UIT-toets (15) minstens 3 seconden ingedrukt te houden. (Druk dezelfde toets nogmaals in om de handset uit te schakelen.)

2. De voedingsindicator (19) zal nu blauw oplichten. In het geval dat de Li-ion-batterij leeg is, zal de voedingsindicator blauw gaan knipperen. Tegelijkertijd zal het op het scherm (17) zichtbare batterijpictogram leeg worden en gaan knipperen. Plaats de unit in de oplaadhouder om de batterij op te laden. Tijdens het opladen knipperen de segmenten binnen het batterijniveausymbool P, ongeacht of de handset aan of uit staat. Om de batterij te beschermen wordt de handset automatisch na 10 minuten uitgeschakeld als de handset niet wordt opgeladen en het symbool O verschijnt.

3. Druk in de stand-by-modus kort op de spreken toets 📋/ƒ (16) om de achtergrond verlichting en de aanraak toetsen te activeren. Druk meer dan 3 seconden op de menu toets ≡ (11) om de programmeer mode te activeren. Het scherm geeft nu het volgende weer:

DEURUNIT VOLUME

Dit stelt het luidsprekervolume van de deurunit in. Gebruik de links/rechts toetsen ◀▶ (9) (10) om te kiezen tussen de 4 niveaus, waarbij 1 het laagste en 4 het hoogste volume is. Druk kort op de menutoets ≡ (11) om de instelling te bevestigen.

Hiermee wordt de waarschuwingsmethode ingesteld voor wanneer een bezoeker aanbelt: een belgeluid, trillen, of beide. Gebruik de links/rechts toetsen ◀▶ (9) (10) om te kiezen tussen 📁 🏠 (belgeluid en trillen) of 🌐 (alleen belgeluid) of 🏠 (alleen trillen). Druk kort op de menutoets ≡ (11) om de keus te bevestigen.

Het bijbehorende pictogram wordt weergegeven aan de bovenzijde van het scherm (17).

TRIGGER TIME

Dit is hoe lang het deurslot wordt geactiveerd. Gebruik de links/rechts toetsen ◀▶ (9) (10) om te kiezen tussen 2, 8, 15 of 30 seconden Druk kort op de menutoets ≡(11) om de keus te bevestigen.

TRIGGER TIME 5 500

DEURVERGRENDELING OPEN

Dit is voor het activeren of deactiveren van de deurvergrendeling open toets 🔒 (13). Gebruik de links/rechts-toetsen ◀▶(9) (10) om te kiezen tussen "ACTIVATE" (Activeren) en "DEACTIVATE (Deactiveren)" en druk vervolgens kort op de menutoets ≡ (11) om de keus te bevestigen. Indien DEACTIVATE werd

geselecteerd, verschijnt het pictogram aan de bovenkant van het scherm (17). Druk om terug te keren naar de stand-by-modus kort op de ophangen/aan-uittoets (15) 📋. Als alternatief zal de handset automatisch terugkeren naar stand-by-modus indien langer dan 1 minuut geen toets wordt aangeraakt.

1. Tijdens gesprekken kunt u het geluidsvolume dat via de speaker (18) te horen is aanpassen via de toetsen ◀9 & 10 Het speaker volumesymbool Q ◀zzal desbetreffend wijzigen. Let op: het geluidsniveau van de deurbel staat vast en kan niet worden aangepast.

2. Zorg dat de buitenunit wordt voorzien van stroom (ofwel via 12V gelijkstroom of via alkalinebatterijen). Druk nu op de Beltoets (1) 📌. Er klinkt een ding-dong toon en de Belindicator (4) gaat knipperen. De ding-dong toon blijft periodiek klinken totdat een handset de oproep beantwoordt. Dit herinnert de bezoeker eraan om te blijven wachten. Als er geen antwoord is binnen 20 seconden, zal de buitenunit het gesprek zelf beëindigen en gaat de Belindicator (4) uit. Druk nogmaals op de Beltoets (1) 📌 om opnieuw te bellen.

N.B. Als er twee beleenheden zijn (voordeur en achterdeur) zal alleen de eenheid waarvan de Beltoets (1) als eerste werd ingedrukt een belsignaal naar de handset sturen. De andere eenheid blijft in stand-by modus totdat het gesprek is beëindigd. Als diens Beltoets (1) tijdens deze periode wordt ingedrukt, klinkt een "Be-Be" geluid en knippert de belindicator (4) tweemaal, ten teken dat de eenheid in stand-by modus is.

1. Is het gesprek eenmaal beantwoord, dan brandt de Belindicator (4) continu en houdt de ding-dong toon op te klinken. Er kan nu worden gesproken door te praten in de Microfoon (2).

2. Bij een binnenkomend gesprek verschijnt ofwel symbool A ^B0 of symbool B ^B1 op het scherm, afhankelijk of de oproep van de voordeur of achterdeur afkomstig is (in het geval dat u een optionele buitenunit heeft aangeschaft voor de achterdeur). U beantwoordt de oproep op de handset via een druk op de Spreken toets (16) ^3/4 . Het ontvangstmodussymbool D ^Y verschijnt nu op het LCD.

Nu is een gesprek mogelijk, en het geluid van de bezoeker is te horen via de speaker (18). Om de bezoeker te antwoorden, houdt u de spreken toets (16) ingedrukt en praat u in de richting van de Microfoon (14). Het zend modus symbool verschijnt. Laat de spreken toets (16) los als u klaar bent met praten, waarna het ontvangstmodussymbool D weer verschijnt. Bedenk dat de stem van de bezoeker niet te horen is zolang u de spreken toets (16) indrukt. Druk als het gesprek is afgelopen op de Ophangen-toets (15) om het gesprek te beëindigen.

De DoorPhone 170 heeft een functie om gesprekken automatisch te beëindigen. Als de bewoner niet terugpraat tegen de bezoeker (d.w.z. de spreken toets (16) 📋/ 📞) langer dan 90 seconden niet indrukt), wordt het gesprek automatisch beëindigd. Dit is een handige functie om uw privacy te beschermen voor het geval u vergat het gesprek te beëindigen door de Ophangen-toets (15) 🔒 in te drukken.

1. Zodra een gesprek is beantwoord, kunt u de Deurslot Open-toets (13) gebruiken om de elektrische deurvergrendeling te openen voor de bezoeker. Deze functie is alleen beschikbaar als een 12V voeding is aangesloten op de buitenunit en uw deur is uitgerust met een elektrische vergrendeling. Druk de toets (13) meer dan 2 sconden in, het symbool M perschijnt op het scherm ten teken dat de deurvergrendeling geopend is. Het symbool M verdwijnt na de ingestelde trigger time.

In stand-by modus (ofwel wanneer geen gesprek tot stand is gebracht tussen de handset en buitenunit), kan de elektrische deurvergrendeling van de voordeur ook worden geopend door toets (13) 📄 langer dan 2 seconden in te drukken. De Belindicator (4) op de buitenunit licht nu gedurende de ingestelde trigger time op.

Om misbruik door kinderen te voorkomen kan deze functie om het deurslot te openen worden geactiveerd of gedeactiveerd. Indien gedeactiveerd, wat te zien is door het 📄x symbool op het display, heeft het indrukken van toets (13) 📄 geen effect.

1. Voor systemen die zijn uitgerust met meerdere handsets geldt dat alle handsets worden gewaarschuwd bij een binnenkomend gesprek. Alleen de handset waarop als eerste de Spreken toets (16) wordt ingedrukt kan echter een gesprek voeren met de buitenunit. De overige handsets gaan terug naar stand-by modus en hun toetsen blijven uitgeschakeld totdat het gesprek wordt beëindigd. Dit maakt het voor hen onmogelijk om zich met het gesprek te bemoeien.
2. In geval van een niet-beantwoorde oproep van een bezoeker (bijvoorbeeld omdat u niet thuis bent of op een plaats buiten bereik van de buitenunit), verschijnt het symbool C op het scherm. Dit symbool is handig om u te herinneren aan het feit dat iemand heeft aangebeld. Druk nu op een willekeurige toets om dit symbool te verwijderen.
3. Als de handset zich op een plaats bevindt die buiten het communicatiebereik van de buitenunit valt (voor- of achterdeur), klinkt een alarm en verschijnt het symbool E op het scherm. Een dergelijk alarm wordt niet onmiddellijk actief en zal u pas waarschuwen als u langer dan 2 minuten buiten bereik bent (wanneer 12V voeding beschikbaar is) of 20 minuten bij gebruik van de batterij. Door nu op Spreken toets (16) of ophangen toets (15) te drukken stopt u het alarm, maar het symbool E blijft zichtbaar. Zodra de handset weer binnen bereik is, stopt het alarm en verdwijnt het symbool E

N.B. Dit Buiten Bereik-alarm vindt ook plaats als de batterijen van de buitenunit leeg raken en er geen voeding beschikbaar is.

1. Onder normale omstandigheden gaan de backup batterijen (we raden aan om goede batterijen, zoals Duracell te gebruiken) in de buitenunit 2 tot 3 dagen mee. Als er geen 12V voeding is en de backup batterijen leeg raken, verschijnt het symbool N op het scherm en klinkt een alarm om u eraan te herinneren dat nieuwe batterijen moeten worden geplaatst in de betreffende buitenunit. Door nu op Spreken toets (16) of ophangen toets (15) te drukken stopt u het alarm, maar het symbool N blijft zichtbaar totdat nieuwe batterijen zijn geplaatst.

N.B. Als de handset buiten bereik is en de batterij van de buitenunit op dat moment laag wordt, verschijnt alleen het Buiten Bereik-symbool E - en klinkt het bijbehorende alarm.

1. Als de toetsen (behalve de Spreken toets (16) 📞/ 📞 of ophangen toets (15) 🔒) op de handset worden ingedrukt, klinkt een toon ter bevestiging van uw invoer.

2. Als de Lichtsensor (5) een lage lichtintensiteit detecteert, wordt de Beltoets (1) op de buitenunit automatisch verlicht (alleen als 12V voeding beschikbaar is).

INTERCOM

Deze functie is van toepassing als u twee of meer handsets heeft. Let op: alle eenheden moeten gezamenlijk gepaard worden.

a. Druk in stand-by modus op de intercom toets (12) 📁, waarna een "oproep" geluid klinkt.
b. De gebelde handset toont de geselecteerde waarschuwing voor een inkomend gesprek. Druk op de Spreken toets (16) 📋/ 📞 om de oproep te beantwoorden. Het "do-do" geluid op de bellende handset stopt.
c. Nu kunnen beide handsets met elkaar praten via de spreken toets (16) 📞/√.
d. Elke deelnemer kan de Ophangen-toets (15) indrukken om het gesprek te beëindigen.
e. Het gesprek wordt bovendien automatisch beëindigd als de spreken toets (16) een van de handsets niet wordt ingedrukt gedurende 60 seconden.

Bij systemen met meer dan twee handsets stopt de melding over de inkomende oproep op de resterende handsets zodra de oproep wordt beantwoord. Als niemand de oproep beantwoordt, stopt de melding na 20 seconden.

N.B. Selectief bellen van een specifieke handset is niet mogelijk.

Wanneer een handset een oproep doet, krijgen alle overige handsets een melding en kunnen ze de oproep beantwoorden. Alleen de handset die als eerste de Spreken toets (16) 📞/indrukt kan het gesprek echter beantwoorden, de rest wordt uitgesloten van de intercomfunctie.

WAARSCHUWING: De twee handsets zijn mogelijk niet in staat om een oproep vanaf de buitenunit te detecteren. Het is dus aan te raden om het intercomgesprek zo kort mogelijk te houden.

VOORZORGSMAATREGELEN

• Gebruik alleen de meegeleverde schakelende voeding. Gebruik van een andere voeding kan de handset beschadigen.
• Combineer geen oude en nieuwe alkalinebatterijen in de buitenunit.
• Verwijder als u de deurtelefoon gedurende langere tijd niet gebruikt alle batterijen uit de handset en de buitenunit, om lekkende batterijen te voorkomen.
• Stel de handset niet langdurig bloot aan sterk zonlicht en plaats deze ook niet in de buurt van een warmtebron, vocht of buitensporig stoffige omgevingen.
• Open de behuizing niet, deze bevat geen onderdelen die u zelf kunt repareren.
• Schakel de handset bij het eerste gebruik uit en laadt het meegeleverde batterijpack eerst 4-5 uur op via de oplader.

Probleem	Mogelijke oorzaken	Oplossing
Handset en Buitenunit kunnen niet communiceren.	Handset en Buitenunit hebben verschillende ID-codes.Batterij is leeg.	Voer paringsproces uit.Plaats vervangende nieuwe batterij in Buitenunit.Laad handsetbatterij op via oplader.
Communicatieafstand wordt kleiner.	Veel stalen constructies tussen Handset en Buitenunit.Batterij is leeg.	Plaats Handset op nieuwe positie.Plaats nieuwe batterij in Buitenunit.Laad handsetbatterij op via oplader.
Buiten Bereik-melding altijd aan.	Geen voeding naar Buitenunit.	Plaats nieuwe batterij of controleer gelijkstroomvoeding naar Buitenunit.
Zelftest batterij laag-symbool altijd aan.	Batterijpack is beschadigd en kan niet worden opgeladen.	Plaats nieuw batterijpack.
Deurvergrendeling kan niet op afstand worden geopend via handset.	Deurslot Openen-toets (13) [IMAGE] gedeactiveerd. Geengelijkstroomvoeding naar Buitenunit Verkeerde aansluiting op aansluitblok.	Activeer Deurslot Openen-toets (13)[IMAGE].Controleer of voeding beschikbaar is.Maak juiste verbinding.
Kan geen intercomfunctie uitvoeren tussen handsets.	De handset is niet correct gepaard.Batterij is leeg.	Voer paringsproces uit.Laad batterij op via oplader.
Nieuwe Buitenunit (achterdeur) kan niet communiceren met binneneenheid.	De nieuwe eenheid is niet correct gepaard met bestaande eenheden.	Voer paringsproces uit.

Heeft u vragen die hierboven niet beantwoord worden?
Kijk dan op www.marmitek.com

TECHNISCHE GEGEVENS

Handset

Voeding: Oplaadbare Li batterij

800mAh

3.7V

Lader: 5V 600mA

Stroomverbruik:

Stand-by

36mA

Actief:

Verzendmodus

130mA

Ontvangst-modus

Deurbel:

Selecteerbare

audio,

Afmetingen:

50x142x22mm

Buitenunit

Bereik: Tot 300m in het vrije veld, tot 50m door

muren en plafonds

Voeding noodstroom: Batterij (3x AAA alkaline, 3 dagen backup,

niet meegeleverd))

Voeding lichtnet (beltrafo): 8 - 12 V AC of 12 V DC, 1000mA (niet

meegeleverd)

RF Frequentie: 863-870Mhz

Stroomverbruik:

Stand-by

54mA

Verzendmodus

Ontvangst-modus

12

Materiaal: ABS / PC / PMMA.

Aansluitingen: Externe voeding 8-12V AC of 12V DC

MAX 1A

Maak contact 8-12V MAX 1A

Verbreek contact 8-12V MAX 1A

AUX aansluiting MAX 12V/200mA

Omgevingstemperatuur: - 20° C to + 50° C

IP waarde

IP54

Afmetingen:

57x139x30mm

Met het oog op verdere verbetering van het product behoudt Marmitek zich het recht voor om specificaties en/of ontwerpen zonder voorafgaande kennisgeving te wijzigen.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

AUTEURSRECHTEN

Marmitek is een handelsmerk van Pattitude BV

DoorPhone 170™ is een handelsmerk van Marmitek BV Alle rechten voorbehouden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

VERKLARING VAN OVEREENSTEMMING

Bij deze verklaart Marmitek BV, dat deze DOORPHONE 170 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 2004/108/EG van het Europees Parlement en de Raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

CE
