GEBRUIKSAANWIJZING DoorPhone 210 MARMITEK

GEBRUIKSAANWIJZING 101© MARMITEK 2Video DoorPhone 210

Oplaadhouder Deurunit© MARMITEK

NEDERLANDS VEILIGHEIDSWAARSCHUWINGEN x Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen. x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. x Dit product is geen speelgoed. Buiten bereik van kinderen houden. x Het product nooit openmaken (m.u.v. het batterijvakje): de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel. x Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren. x Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.© MARMITEK

NEDERLANDS INTRODUCTIE Gefeliciteerd met de aanschaf van de Video DoorPhone 210. Uw Video DoorPhone 210 werd vervaardigd en gecontroleerd volgens de strengste kwaliteitscontroles, om ervoor te zorgen dat elk systeem de fabriek in perfecte staat verlaat. In het onwaarschijnlijke geval dat u toch een defect of een probleem ontdekt, verzoeken wij u contact op te nemen met uw dealer. Probeer het probleem in geen geval zelf te repareren. Lees deze handleiding zorgvuldig door om optimale prestaties en gebruiksduur uit uw Video DoorPhone 210 te halen. FUNCTIES x Mobiel draadloos video deurtelefoon systeem x Zie altijd en overal in huis direct wie er bij u aanbelt vóórdat u open doet. x Dag en nacht personen goed in beeld door digitaal instelbare camerahoek, zoomfunctie en LED verlichting. x Overal in huis een storingsvrij bereik. x Eenvoudige installatie via bestaande bekabeling. x Inclusief oproep gemist melding en automatische foto opslag van laatste 10 bezoekers. x Solide, weerbestendige behuizing. x Selecteerbare deurbelwaarschuwing: audio, visueel en/of trillen. x Open de deur op afstand m.b.v. elektrische deuropener (optioneel verkrijgbaar). x Selecteerbare deurbelwaarschuwing - audio, visueel en/of trillen x Digitale transmissie - zorgt voor storingsvrije gesprekken

a. Handset b. Deurunit c. Oplaadhouder d. Schakelende voeding voor oplaadhouder e. Oplaadbare Li-ion batterij (in de handset geïnstalleerd) f. Gereedschap g. Schroeven en klinknagels h. Handleiding© MARMITEK

13. Deurslot openen toets

14. Gemiste oproepen toets

15. Ophangen en aan/uit-toets

20. Stroomvoorziening en laag

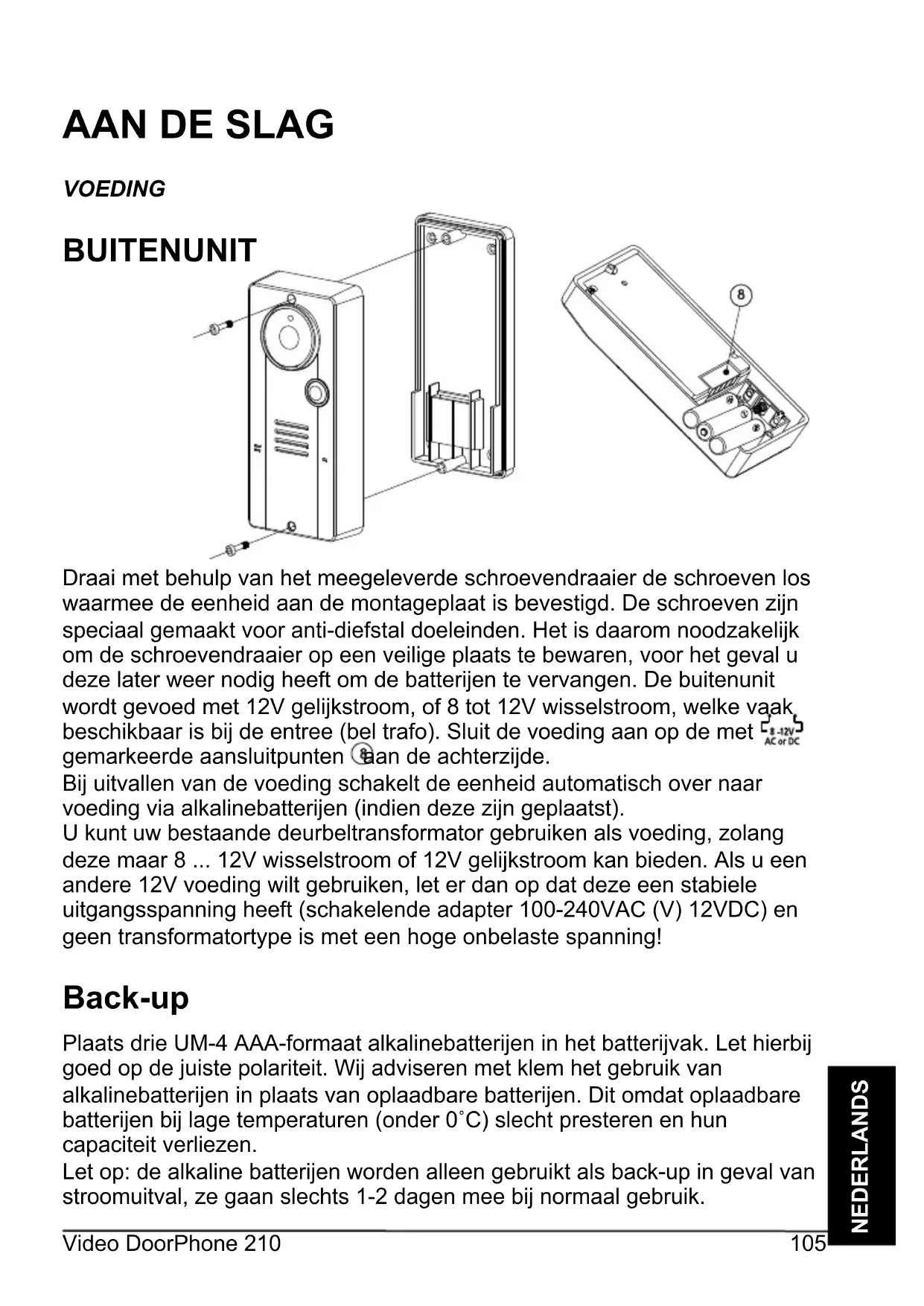

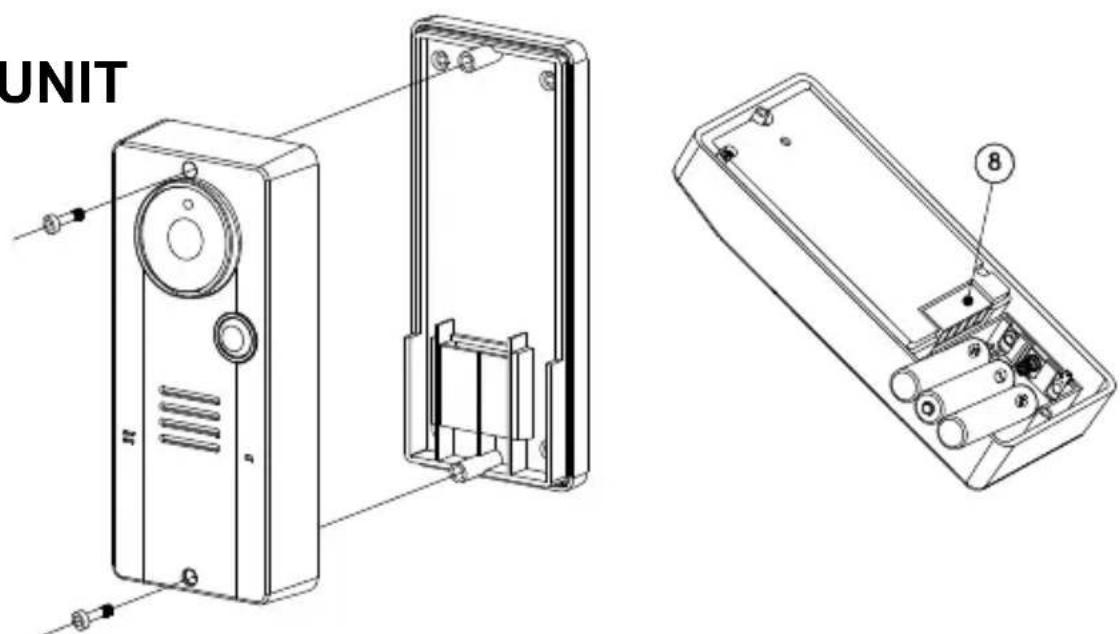

Draai met behulp van het meegeleverde schroevendraaier de schroeven los waarmee de eenheid aan de montageplaat is bevestigd. De schroeven zijn speciaal gemaakt voor anti-diefstal doeleinden. Het is daarom noodzakelijk om de schroevendraaier op een veilige plaats te bewaren, voor het geval u deze later weer nodig heeft om de batterijen te vervangen. De buitenunit wordt gevoed met 12V gelijkstroom, of 8 tot 12V wisselstroom, welke vaak beschikbaar is bij de entree (bel trafo). Sluit de voeding aan op de met gemarkeerde aansluitpunten aan de achterzijde. Bij uitvallen van de voeding schakelt de eenheid automatisch over naar voeding via alkalinebatterijen (indien deze zijn geplaatst). U kunt uw bestaande deurbeltransformator gebruiken als voeding, zolang deze maar 8 ... 12V wisselstroom of 12V gelijkstroom kan bieden. Als u een andere 12V voeding wilt gebruiken, let er dan op dat deze een stabiele uitgangsspanning heeft (schakelende adapter 100-240VAC (V) 12VDC) en geen transformatortype is met een hoge onbelaste spanning! Back-up Plaats drie UM-4 AAA-formaat alkalinebatterijen in het batterijvak. Let hierbij goed op de juiste polariteit. Wij adviseren met klem het gebruik van alkalinebatterijen in plaats van oplaadbare batterijen. Dit omdat oplaadbare batterijen bij lage temperaturen (onder 0˚C) slecht presteren en hun capaciteit verliezen. Let op: de alkaline batterijen worden alleen gebruikt als back-up in geval van stroomuitval, ze gaan slechts 1-2 dagen mee bij normaal gebruik.© MARMITEK

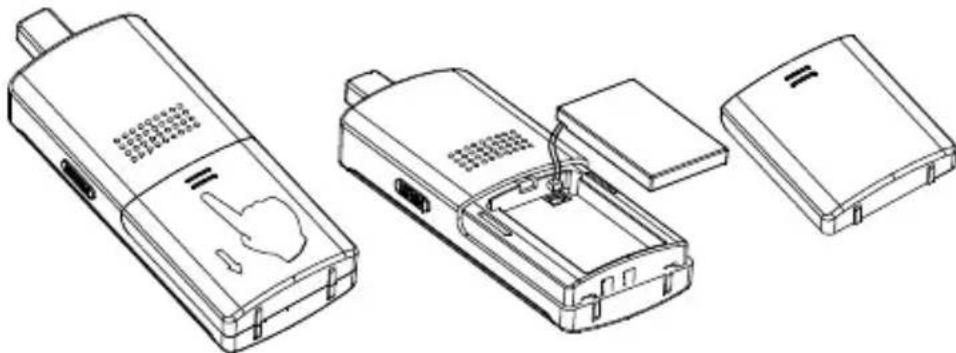

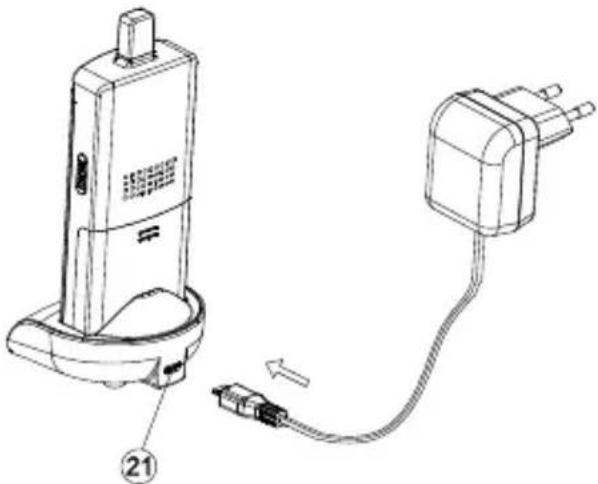

HANDSET De meegeleverde Li- polymeer batterij is al geïnstalleerd in de handset. (Om deze te vervangen drukt u de afsluitknop omlaag en schuift u de batterijklep open. Haal vervolgens de batterij er uit en maak de aansluiting los.) Plaats de nog uitgeschakelde handset op de oplader. Sluit de meegeleverde schakelende wisselstroomvoeding aan op een stopcontact en sluit de uitgangsstekker aan op de USB-poort (21) aan de achterkant van de oplaadhouder. De oplaadindicator (20) zal rood oplichten tijdens het oplaadproces. Pas de positie van de handset in de oplaadhouder aan als deze indicator niet oplicht. Tijdens het opladen zullen, wanneer het scherm (18) is ingeschakeld, de segmenten binnen het batterij-icoon om de beurt knipperen. De batterij moet bij het eerste gebruik binnen 4 uur volledig zijn opgeladen. De voedingsindicator (20) zal nu uit gaan (als de handset is uitgeschakeld) of constant blauw branden (als de handset is ingeschakeld). De handset kan nu worden ingeschakeld en is klaar voor gebruik. Het verwijderen van de handset of deze laten staan op de oplader is niet schadelijk voor de batterij. In het laatste geval zal de oplader de batterij automatisch gaan opladen als de batterij gebruikt wordt en de spanning onder een bepaald niveau komt. LET OP: CONTROLEER GOED OF DE BATTERIJ IN DE HANDSET VAN HET OPLAADBARE TYPE IS VOORDAT U DE HANDSET IN DE OPLADER PLAATST, OMDAT ANDERS EEN EXPLOSIE KAN VOLGEN.Video DoorPhone 210

Dit proces is bedoeld om de buitenunit te koppelen (paren) aan de handset, zodat ze met elkaar kunnen communiceren en geen andere apparaten (zelfs geen identiek model deurtelefoon) storing kan veroorzaken bij u of de ontvangst van uw signaal. De buitenunit en de handset zijn in de fabriek al gekoppeld via een voorgeprogrammeerde code. Wij adviseren ze echter toch opnieuw te paren, voor betere privacy en om te voorkomen dat u per ongeluk het deurslot van een in de buurt bevestigde DoorPhone 150 activeert. Plaats de buitenunit en de handset dicht bij elkaar, binnen een meter afstand. Houd de spreken toets (16) ingedrukt en druk vervolgens lang op de aan/uit-toets (15) om de unit in te schakelen. Het scherm (18) zal het volgende tonen:

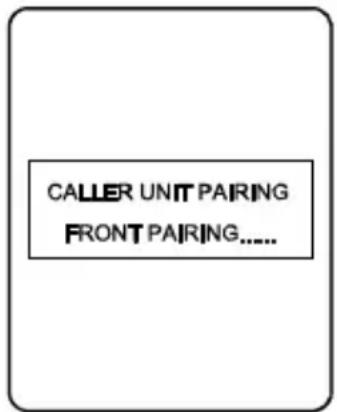

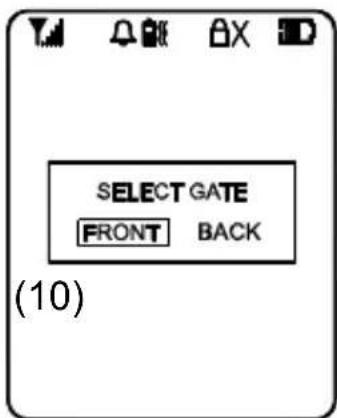

Gebruik de links/rechts-toetsen (9) (10) om "FRONT" (voordeur), "BACK" (achterdeur) of "CLEAR" (Wissen) te selecteren, en raak vervolgens de menutoets (11) aan om te bevestigen. De voedingsindicator (20) zal nu snel knipperen, om aan te geven dat de handset naar de pairingmodus (koppelmodus) is gegaan.

In het geval dat "CLEAR" wordt geselecteerd, worden alle oorspronkelijk gekoppelde deurunits gewist en moet het koppelen opnieuw worden uitgevoerd. Installeer nu alkalinebatterijen of sluit 12V gelijkstroom aan op de deurunit. (als de deurunit al aan stond, zet de stroom dan even uit en weer aan). Druk vervolgens kort op de pairingtoets (7) aan de achterzijde. WAARSCHUWING: De pairingtoets (7) moet binnen 30 seconden worden ingedrukt zodra de deurunit van stroom wordt voorzien, omdat het koppelen anders zal mislukken. Zodra de handset en de deurunit met succes zijn gekoppeld, worden de door de cameralens (6) vastgelegde beelden weergegeven in het scherm (18) van de handset. De deurtelefoon is nu klaar voor gebruik. Als de pairingprocedure niet is gelukt (het scherm (18) blijft blauw), herhaalt u de procedures vanaf stap 2. Denk eraan dat wanneer u een tweede deurunit© MARMITEK

toevoegt aan het systeem (voor gebruik met de achterdeur), het pairingproces nogmaals moet worden uitgevoerd, met als keuze "BACK". De oorspronkelijk voordeurunit hoeft niet nogmaals te worden gekoppeld.

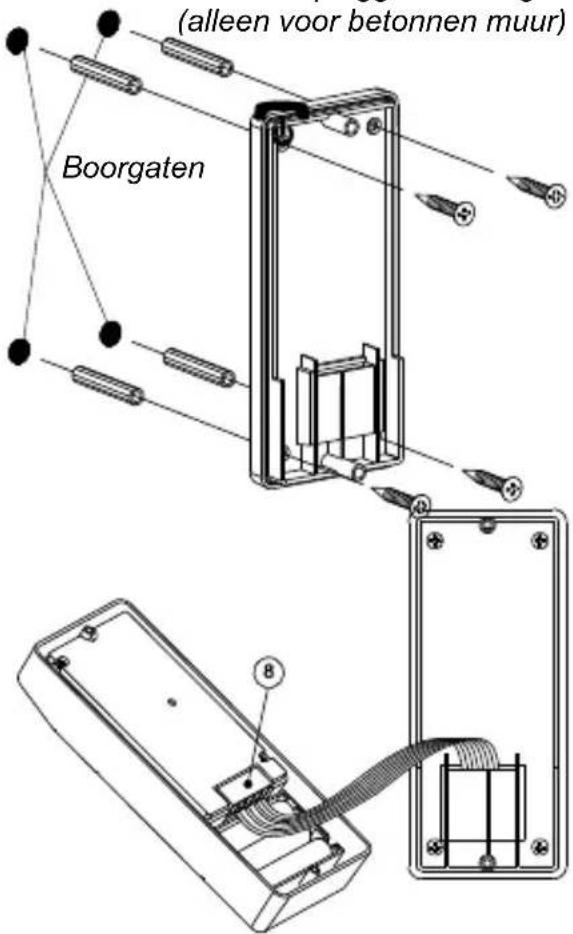

MONTAGE VAN BUITENUNIT

Kies een locatie dicht bij uw deur, waar het oppervlak niet te ruw is. Wij adviseren u het oppervlak eerst goed schoon te maken om een gladde ondergrond te krijgen, omdat de buitenunit anders mogelijk niet correct kan worden bevestigd. Let er op dat de montageplaat niet op metalen roosters dient te worden bevestigd of in de nabijheid van andere elektronische apparatuur die het operationele bereik zouden kunnen verkleinen. Gebruik de meegeleverde zelftappende schroeven om de montageplaat aan de muur te bevestigen. Verbind de aansluitingen gemarkeerd van de 12V gelijkstroom voeding met de achterzijde van de deurunit. Daarnaast zijn er ook aansluitingen gemarkeerd en voor het aansluiten op een elektrische deurklink, die op afstand kan worden geopend via de handset. Wanneer de gelijkstroomvoeding is aangesloten, zal de aanbeltoets (1) worden verlicht. De openingsfunctie van de elektrische deurvergrendeling werkt niet bij gebruik van back-up alkaline batterijen, om de batterijduur te verlengen. WAARSCHUWING: Als bij gebruik van gelijkstroomvoeding de elektrische deurvergrendeling niet functioneert, draait u de polariteit om waar de deurvergrendeling op is aangesloten en probeert u het opnieuw. De twee meest gangbare types elektrische deurvergrendelingen die thans verkrijgbaar zijn, zijn ofwel “altijd dicht” of “altijd open”. Altijd dicht Deze twee aansluitingen leveren normaal gesproken 12V. Tijdens communicatie zal zodra de deurontgrendelingstoets (13) wordt ingedrukt, deze spanning tijdelijk dalen naar 0V, gedurende de tijd die is gespecificeerd door de TRIGGER TIME-functie. Boorgaten Plaats de pluggen in de gaten (alleen voor betonnen muur)Video DoorPhone 210

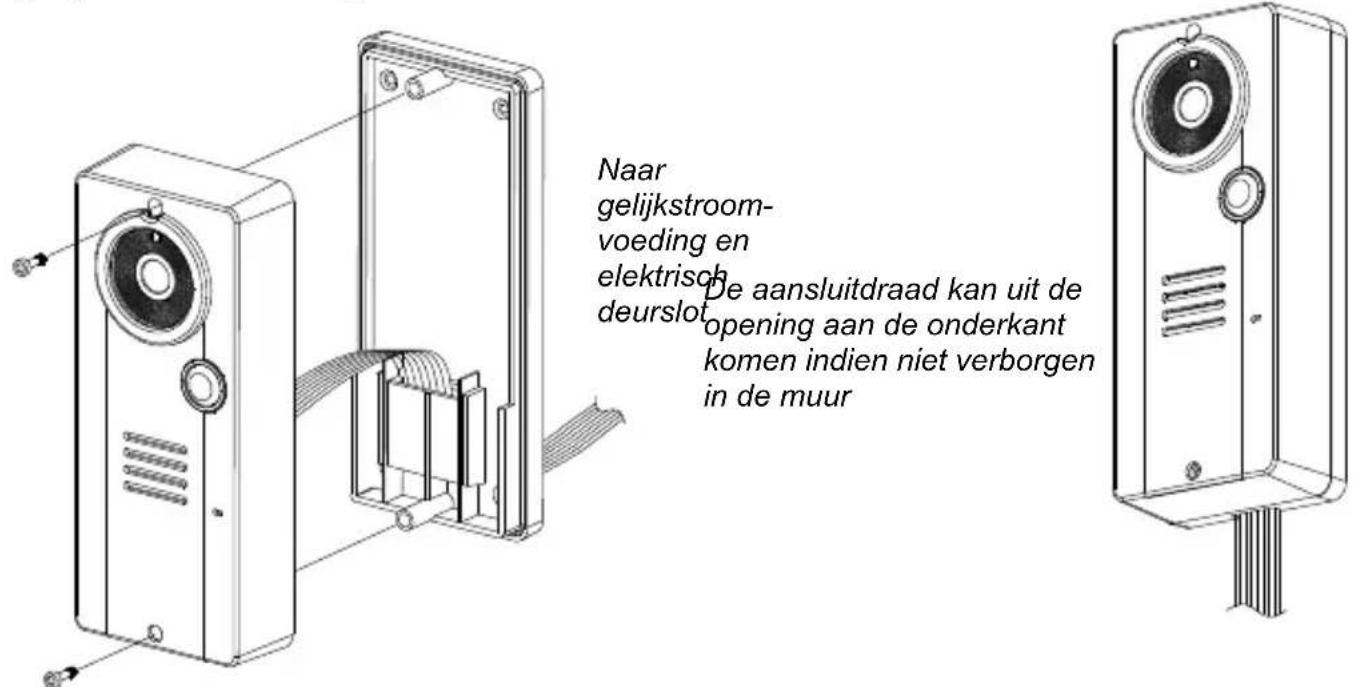

NEDERLANDS Altijd open Deze twee aansluitingen leveren normaal gesproken 0V. Tijdens communicatie zal zodra de deurontgrendelingstoets (13) wordt ingedrukt, deze spanning tijdelijk naar 12V gaan, gedurende de tijd die is gespecificeerd door de TRIGGER TIME-functie. Onder geen beding mag 230V wisselstroomspanning rechtstreeks worden aangesloten op de aansluitblokken (8)! Extra aansluiting Deze twee aansluitingen handelen als een schakelaar en zullen worden kortgesloten zolang de deurbeltoets (1) is ingedrukt. Er wordt echter geen spanning geleverd vanaf deze aansluitingen. Ze kunnen worden gebruikt om een conventionele deurbel of buitenverlichting bij de deur te activeren. Plaats nu de 3 AAA (UM-4) alkalinebatterijen in het batterijvak, om deze dienst te laten doen als reservebatterij voor het geval de 12V gelijkstroomvoeding faalt. Gebruik de meegeleverde schroevendraaier om de buitenunit op de montageplaat te bevestigen. De buitenunit is gehuisvest in een stevig ABS/PC-kastje dat voorziet in de professionele robuustheid die voor de meeste toepassingen buitenshuis vereist is. Rubber pakkingen dichten alle verbindingen rondom af en houden zo stof, regen en sneeuw buiten. Dit verzekert u van jarenlange betrouwbare werking, zelfs onder zware omstandigheden. De eenheid voldoet aan de IP- 54 norm en werkt onder temperaturen van -20˚C tot 50˚C. Naar gelijkstroom- voeding en elektrisch deurslot De aansluitdraad kan uit de opening aan de onderkant komen indien niet verborgen in de muur© MARMITEK

BEDIENING AAN / UIT Schakel de handset in door de Aan/Uittoets (15) lang (ruim 3 seconden) ingedrukt te houden. (druk nogmaals lang op dezelfde toets als u de unit wilt uitschakelen). De voedingsindicator (20) zal nu blauw oplichten. In het geval dat de Li-ion- batterij leeg is, zal de voedingsindicator blauw gaan knipperen. Tegelijkertijd zal het op het scherm (18) zichtbare batterijpictogram leeg worden en gaan knipperen. Plaats de unit in de oplaadhouder om de batterij op te laden. Druk in de stand-by-modus kort op de spreken toets / (16) om communicatie met de deurunit te starten en het scherm (18) te activeren zodat dit het door de lens (6) vastgelegde beeld toont. (Indien een achterdeur aanbelunit is geïnstalleerd, zal het scherm (18) vragen om FRONT (Voor) of BACK (Achter) te selecteren. Gebruik de links/rechts-toetsen (9) (10) om een optie te selecteren en de menutoets (11) om deze te bevestigen).

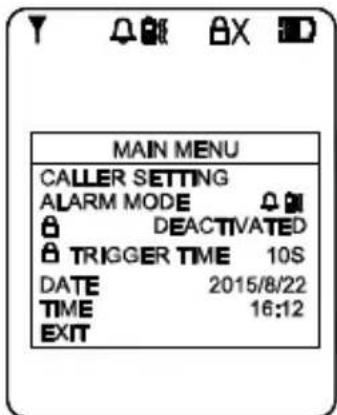

Druk de menutoets (11) langer dan 2 seconden in om het menu op het scherm (18) te laten tonen: Gebruik de links/rechts-toetsen (9) (10) om de in te stellen parameters te selecteren en druk vervolgens kort op de menutoets (11) om deze te bevestigen. De selecteerbare waarden worden nu in geel aangegeven, terwijl de parameterbeschrijving weer lichtblauw wordt.Video DoorPhone 210

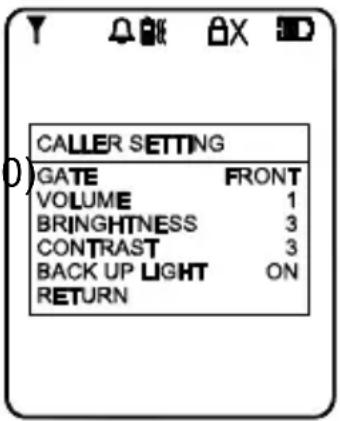

NEDERLANDS BUITENUNIT INSTELLING GATE (DEUR) Dit selecteert de deurunit waarvan u de instellingen wilt wijzigen. Gebruik de links/rechts-toetsen (9) (10) om te kiezen tussen FRONT (voordeur) en BACK (achterdeur) en druk vervolgens kort op de menutoets (11) om de instelling te bevestigen. VOLUME Dit stelt het luidsprekervolume van de deurunit in. Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen de 5 niveaus, waarbij 1 het laagste en 5 het hoogste volume is. Druk kort op de menutoets (11) om de instelling te bevestigen. HELDERHEID Dit stelt de helderheid van het beeld van de bezoeker in, zoals weergegeven op het scherm (18). Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen de 5 niveaus, waarbij 1 de laagste en 5 de hoogste helderheid is. Druk kort op de menutoets (11) om de instelling te bevestigen. CONTRAST Dit stelt het contrast van het beeld van de bezoeker in, zoals weergegeven op het scherm (18). Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen de 5 niveaus, waarbij 1 het laagste en 5 het hoogste contrast is. Druk kort op de menutoets (11) om de instelling te bevestigen. DEURVERLICHTING Als de deurunit is geïnstalleerd op de locatie waar er zelfs overdag onvoldoende licht is, kan deze functie worden gebruikt om bij elke druk op de aanbeltoets (1) de witte LED-verlichting in te schakelen. Deze verlichting dient als back-upverlichting om het gezicht van de bezoeker te verlichten. Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen ON (Aan), OFF (Uit) of AUTO (automatisch). Druk kort op de menutoets (11) om de keus te bevestigen. ON: deurverlichting gaat altijd aan als de aanbeltoets (1) wordt ingedrukt. OFF: deurverlichting altijd uit. AUTO: deurverlichting gaat aan als de aanbeltoets (1) wordt ingedrukt en de lichtsensor (5) een lage lichtintensiteit detecteert. Kies na het voltooien van de instellingen RETURN om terug te gaan naar het hoofdmenu.© MARMITEK

ALARMMODUS Hiermee wordt de waarschuwingsmethode ingesteld voor wanneer een bezoeker aanbelt: een belgeluid, trillen, of beide. Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen (belgeluid en trillen) of (alleen belgeluid) of (alleen trillen). Druk kort op de menutoets (11) om de keus te bevestigen. Het bijbehorende pictogram wordt weergegeven aan de bovenzijde van het scherm (18). Indien de keuze leeg wordt gelaten, zullen geen belgeluid of trilalarm worden gegeven, en wordt alleen het beeld van de bezoeker getoond op het scherm (18) wanneer iemand aanbelt. DEURVERGRENDELING OPEN Dit is voor het activeren of deactiveren van de deurvergrendeling open toets (13). Gebruik de links/rechts-toetsen (9) (10) om te kiezen tussen "ACTIVATE" (Activeren) en "DEACTIVATE (Deactiveren) en druk vervolgens kort op de menutoets (11) om de keus te bevestigen. Indien DEACTIVATE werd geselecteerd, verschijnt het pictogram aan de bovenkant van het scherm (18). TRIGGER TIME Dit is hoe lang het deurslot wordt geactiveerd. Gebruik de links/rechts toetsen (9) (10) om te kiezen tussen 2, 5, 10, 20 of 25 seconden Druk kort op de menutoets (11) om de keus te bevestigen. DATE/TIME (datum/tijd) Hiermee wordt de interne klok ingesteld. Gebruik de links/rechts-toetsen (9) (10) om maand en jaar in te stellen, en vervolgens uren en minuten. Druk vervolgens kort op de menutoets (11) om de instelling te bevestigen. Als de Lithium--ion batterij helemaal leeg is, zal de interne klok stoppen en moet de tijd opnieuw worden ingesteld nadat de batterij weer is opgeladen.. EXIT (Einde) Selecteer deze parameter om het menu te verlaten, druk kort op de menutoets (11) om te bevestigen. Als alternatief verdwijnt het menu automatisch van het scherm (18) indien geen toets wordt aangeraakt binnen 10 seconden. Druk om terug te keren naar de stand-by-modus en het scherm (18) uit te schakelen kort op de ophangen/aan-uittoets (15). Als alternatief zal de handset automatisch terugkeren naar stand-by-modus indien langer dan 1 minuut geen toets wordt aangeraakt. Tijdens het gesprek en wanneer het menu niet wordt weergegeven op het scherm (18), kan het via de luidspreker (19) gehoorde geluidsvolume ookVideo DoorPhone 210

NEDERLANDS worden aangepast met behulp van de links/rechts toetsen (9) (10) en wordt het bijbehorende volumebalkdiagram weergegeven op het scherm (18). Let op: het volume van de deurbel staat vast en kan niet worden aangepast. Zorg ervoor dat de aanbelunit wordt voorzien van stroom (12V gelijkstroom of alkaline batterijen). Druk nu op de Beltoets (1), waarna een belgeluid zal worden gehoord. Totdat het aanbellen wordt beantwoord door een handset, zal het belgeluid periodiek te horen zijn, om de bezoeker eraan te herinneren te blijven wachten. Als er na 30 seconden geen antwoord is, beëindigt de aanbelunit het aanbellen zelf. Druk op de Beltoets (1) om nogmaals aan te bellen. N.B. In het geval dat er twee aanbelunits zijn (voordeur en achterdeur), zal alleen de unit waarvan de beltoets (1) als eerste werd ingedrukt een aanbelsignaal versturen naar de handset. De andere unit zal in de stand-by- modus blijven totdat het gesprek voorbij is Als de beltoets (1) gedurende deze periode wordt ingedrukt, zal een dubbele toon worden gehoord, die aangeeft dat de unit in de wachtstand staat. Zodra de oproep wordt beantwoord, stopt de beltoon. Er kan nu een gesprek worden gevoerd door te spreken in de microfoon (2). Na het aannemen van een gesprek, toont het scherm (18) het beeld van de bezoeker. Audiocommunicatie met de bezoeker zal echter pas worden gestart als de oproep wordt beantwoord door een korte druk op de spreken toets / (16). Zodra de spreken toets / (16) wordt ingedrukt, kan een gesprek plaatsvinden en is de stem van de bezoeker te horen via de luidspreker (19). Om met de bezoeker te praten, houdt u de spreken toets / (16) ingedrukt en spreekt u in de richting van de microfoon (17) zodra u de tekst "TALK BACK" (terugpraten) in de rechter benedenhoek van het scherm (18) verschijnt (als u spreekt voordat u deze tekst ziet, dan is het mogelijk dat de bezoeker het begin van uw antwoord NIET hoort). Laat de spreken toets / (16) los zodra u uitgesproken bent, om weer te luisteren naar de bezoeker. Houd er rekening mee dat de stem van de bezoeker niet kan worden gehoord terwijl de spreken toets / (16) wordt ingedrukt. Druk na het afronden van het gesprek kort op de ophangen/aan-uit toets (15) om het gesprek te beëindigen. Als u een meer vergroot beeld van de bezoeker wilt hebben, druk dan kort op de menutoets (11). Druk vervolgens kort op de linker- of rechtertoets (9) (10) om een 2x ingezoomd beeld op het scherm (18) te krijgen. Bovendien kunt u de beeldverschuivingsfunctie gebruiken om een bredere blik op de entree te krijgen. Druk kort op de beeldverschuivingstoets (12)© MARMITEK

en gebruik vervolgens de links/rechts toetsen (9) (10) om het beeld te verschuiven op het scherm (18). Dit systeem heeft een automatische functie om gesprekken te beëindigen. Als de bewoner niet terugpraat tegen de bezoeker (d.w.z. de spreken toets / (16) langer dan 60 seconden niet gebruikt, zal het gesprek automatisch worden beëindigd. Een dergelijke eigenschap is nuttig om uw privacy te beschermen in het geval u vergeet om de oproep te beëindigen door op de ophangen/aan-uittoets (15) te drukken. Zodra een oproep is beantwoord, kunt u de deurvergrendeling openen toets (13) gebruiken om de elektrische deurvergrendeling op afstand te openen voor de bezoeker (deze functie is alleen beschikbaar als er 12V gelijkstroom voeding is naar de aanbelunit en uw deur is uitgerust met een elektrische vergrendeling). Druk minstens 3 seconden lang op de deurvergrendeling openen toets (13) en de tekst 'DEUR GEOPEND' wordt weergegeven op het scherm (18), ten teken dat de deurvergrendeling werd geopend. De tekst verdwijnt na 3 seconden. In de stand-by-modus (dat wil zeggen wanneer geen oproep actief is tussen de handset en de aanbelunit), kan de elektrisch deurvergrendeling ook worden geopend door een korte druk op de toets praten/antwoorden / (16), en vervolgens een lange druk op de deurvergrendeling openen toets (13) gedurende minimaal 3 seconden. Om misbruik door kinderen te voorkomen, kan deze functie om de deurvergrendeling te openen worden geactiveerd of gedeactiveerd. Indien gedeactiveerd, zal een druk op de toets (13) geen effect hebben en verschijnt de tekst "TOETS GEDEACTIVEERD" op het scherm (18) gedurende 2-3 seconden.

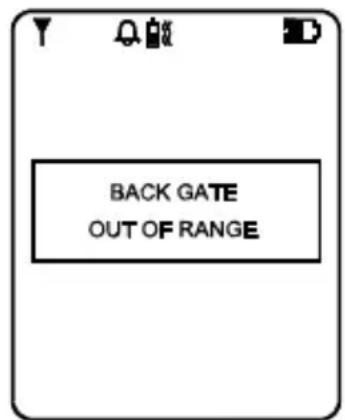

Wanneer de handset zich op een plek bevindt buiten het communicatiebereik van de aanbelunit (voor- of achterdeur of beide), zal een alarm klinken en toont het scherm (18) het volgende: Een dergelijk alarm kan niet onmiddellijk worden gegeven en zal u alleen waarschuwen wanneer u langer dan 2 minuten buiten het bereik bent (als 12V gelijkstroomvoeding beschikbaar is, of 20 minuten bijVideo DoorPhone 210

NEDERLANDS gebruik van een batterij). Zodra de handset weer binnen bereik is, zal het alarm automatisch stoppen. Een korte druk op de ophangen/aan-uittoets (15) kan het alarmgeluid uitzetten, maar de tekst "buiten bereik" blijft knipperen op het scherm (18) totdat de handset weer binnen het bereik van de aanbelunit is. N.B. Deze 'buiten bereik' waarschuwing zal ook plaatsvinden wanneer de batterijen van de aanbelunit leeg raken en er geen gelijkstroomvoeding is. Als de lichtsensor (5) een lage lichtintensiteit detecteert zal, na indrukken van de aanbeltoets (1), de witte LED-verlichting (4) automatisch oplichten om het gezicht van de bezoeker te verlichten. Dit geldt indien 'AUTO' is geselecteerd voor het DEURVERLICHTING functiemenu. Een pieptoon zal klinken wanneer een toets wordt aangeraakt om uw binnenkomst te valideren. Om deze pieptoon te stoppen, drukt u lang op de toets links (9) totdat een tweede pieptoon klinkt. Om de pieptoon te hervatten, drukt u lang op de toets rechts (10) totdat een pieptoon klinkt. GEMISTE OPROEP(EN) In het geval van een onbeantwoorde oproep door een bezoeker (bijv. omdat u niet thuis bent), zal de gemiste oproep-indicator knipperen in de stand-by-modus. Tegelijk verschijnt de tekst "X GEMISTE OPROEP(EN)" onderin het scherm (18) zodra het scherm aan gaat (X geeft het aantal gemiste oproepen aan, waarbij het maximum aantal gemiste oproepen dat kan worden opgeslagen 10 is, en de meest recente vermelding de oudste vermelding overschrijft).

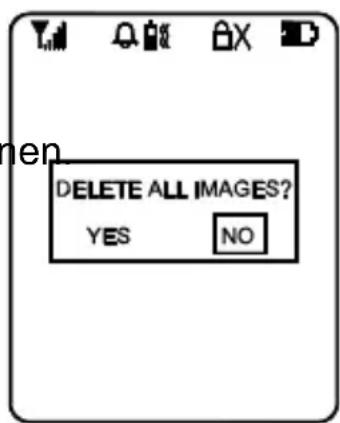

Druk kort op de spreken toets / (16) om het scherm (18) te activeren. Druk kort op de gemiste oproepen-toets (14) om het 1ste beeld te tonen. Nogmaals drukken toont de volgende beelden totdat het scherm (18) u na het laatste opgenomen beeld zal vragen of u de beelden wilt verwijderen. Gebruik de links/rechts toetsen (9) (10) om een optie te selecteren en de menutoets (11) om te bevestigen. Wanneer NEE wordt geselecteerd, zal de gemiste oproepen-indicator blijven knipperen totdat alle opgeslagen beelden zijn gewist.© MARMITEK

VOORZORGSMAATREGELEN x Gebruik alleen de meegeleverde schakelende wisselstroomvoeding om de handset op te laden. Gebruik van een andere voeding kan de handset beschadigen. x Plaats geen mix van oude en nieuwe alkalinebatterijen in de deurunit. x Wanneer u de Video DoorPhone 210 gedurende langere tijd niet gebruikt, verwijder dan alle batterijen uit de handset en de deurunit om te voorkomen dat batterijen gaan lekken. x Laat de handset niet gedurende lange tijd blootgesteld aan sterk zonlicht of in de buurt van een warmtebron, vocht en een buitensporig stoffige omgeving. x Open de behuizing niet, deze bevat geen onderdelen die u zelf kunt onderhouden. x Schakel de handset vóór het eerste gebruikt uit en laad de meegeleverde batterij gedurende 4-5 uur op met behulp van de oplaadhouder.Video DoorPhone 210

NEDERLANDS VEELGESTELDE VRAGEN De handset en deurunit kunnen niet communiceren x De handset en deurunit hebben verschillende ID-codes, voer de pairingprocedure uit. x De batterij is leeg. Vervang de batterijen in de deurunit of laad de batterij in de handset op met behulp van de oplaadhouder. De communicatieafstand is te kort x Er bevinden zich veel stalen structuren tussen de handset en de deurunit. Plaats de handset op een andere locatie. x De batterij is leeg. Vervang de batterijen in de deurunit of laad de batterij in de handset op met behulp van de oplaadhouder. Buiten bereik waarschuwing is altijd aan Geen voeding naar de deurunit. Vervang de batterijen of controleer de gelijkstroomvoeding naar de deurunit. Er staat altijd een melding 'lage batterij' op de handset De batterij is beschadigd en kan niet worden opgeladen. Vervang door nieuwe batterij. De deurvergrendeling kan niet op afstand worden geopend via de handset. x De deurvergrendeling openen toets (13) is gedeactiveerd. Activeer de deurvergrendeling openen toets (13). x Geen gelijkstroomvoeding naar de deurunit. Controleer of gelijkstroomvoeding beschikbaar is. x Verkeerde verbinding op aansluitblok. Maak een goede verbinding. Nieuwe deurunit (achterdeur) kan niet communiceren met binnenunit De nieuwe unit is niet goed gekoppeld aan de bestaande unit. Voer de pairingprocedure uit. De touchtoetsen reageren niet Ontkoppel de batterij van de aansluiting om de handset te resetten en maak opnieuw verbinding. Heeft u nog andere vragen die niet zijn opgelost door de bovenstaande informatie? Ga dan naar www.marmitek.com© MARMITEK

TECHNISCHE GEGEVENS Handset Voeding Oplaadbare lithium-ion batterij 800mAh 3,7V Oplader 5V 600mA Stroomverbruik Stand-by 78mA Actieve Transmissiemodus 190mA Ontvangstmodus 410mA max. Deurbel Selecteerbare audio, visuele of trilwaarschuwing Afmetingen 50x142x22mm Deurunit Bereik Tot 300m vrije veld, tot 30m door muren en plafonds. Back-up voeding Batterij (3x AAA alkaline, voor 3 dagen back-up, niet meegeleverd) Voedingsadapter 8…12V DC of AC, min. 500mA zonder deuropener, 1000mA met deuropener (niet meegeleverd) Frequentie 863-870Mhz Stroomverbruik Stand-by 85mA Actieve Transmissiemodus 200mA Ontvangstmodus 450mA Materiaal ABS / PC / PMMA Aansluiting Externe voeding 12V AC of DC MAX, 500mA MIN. Maak verbinding 12V, 1A MAX Verbreek verbinding 12V, 1A MAX AUX-aansluiting MAX belasting, 12V/200mA Omgevingstemperatuur -20°C tot +50°C IP-waarde IP54 Camera 1/4" CMOS met 300K pixels Afmetingen 57x139x30mm Met het oog op verdere verbetering van het product behoudt Marmitek zich het recht voor om specificaties en/of ontwerpen zonder voorafgaande kennisgeving te wijzigen.Video DoorPhone 210

NEDERLANDS Milieu-informatie voor klanten in de Europese Unie De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft. AUTEURSRECHTEN Marmitek is een handelsmerk van Pattitude BV Video DoorPhone 210™ is een handelsmerk van Marmitek BV Alle rechten voorbehouden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.
