Caractéristiques	Détails
Type de produit	Caisson de basses
Puissance de sortie	300 W
Réponse en fréquence	20 Hz - 200 Hz
Connectivité	Bluetooth, RCA, entrée haut-parleur
Dimensions	400 x 400 x 400 mm
Poids	10 kg
Utilisation recommandée	Home cinéma, systèmes audio domestiques
Entretien	Nettoyage avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser dans un environnement ventilé
Garantie	2 ans

FOIRE AUX QUESTIONS - SAW705 SONY

Pourquoi mon caisson de basses SONY SAW705 ne s'allume pas ?

Vérifiez que le caisson est bien branché à une prise électrique fonctionnelle et que l'interrupteur d'alimentation est en position 'ON'.

Comment connecter mon SONY SAW705 à ma télévision ?

Utilisez un câble audio RCA pour connecter la sortie audio de votre télévision à l'entrée audio du caisson de basses. Assurez-vous que le caisson est sélectionné comme source audio.

Le son de mon caisson de basses est faible, que faire ?

Vérifiez le niveau de volume du caisson et assurez-vous qu'il n'est pas réglé sur un niveau trop bas. Ajustez également les paramètres audio de votre source pour augmenter la sortie des basses.

Mon caisson de basses produit des distorsions, que faire ?

Vérifiez que le caisson n'est pas surchargé et que le volume n'est pas réglé trop haut. Également, assurez-vous que le caisson est placé dans un endroit approprié pour éviter les résonances indésirables.

Comment régler les paramètres de fréquence de mon SONY SAW705 ?

Utilisez le bouton de réglage de fréquence sur le panneau arrière du caisson pour ajuster la fréquence de coupure selon vos préférences d'écoute.

Le caisson de basses ne se connecte pas à mon système audio, que faire ?

Vérifiez les connexions et assurez-vous que tous les câbles sont correctement branchés. Si vous utilisez une connexion sans fil, assurez-vous que le caisson est en mode appairage.

Est-ce que le SONY SAW705 est compatible avec tous les systèmes audio ?

Le SONY SAW705 est compatible avec la plupart des systèmes audio. Cependant, vérifiez les spécifications de votre système pour vous assurer qu'il prend en charge les connexions audio nécessaires.

Comment nettoyer mon caisson de basses SONY SAW705 ?

Utilisez un chiffon doux et sec pour essuyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'utilisation du SONY SAW705 ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel de SONY dans la section support ou consulter l'emballage du produit.

MODE D'EMPLOI SAW705 SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

ATTENTION

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Ne pas installer l'appareil dans un espace confiné, comme dans une bibliothèque ou un placard mural.

Bienvenue !

Merci pour l'achat de ce caisson de grave amplifié Sony. Avant de mettre ce caisson en service, veuillez lire attentivement le mode d'emploi et le garder pour toute référence future.

TABLE DES MATIÈRES

Préparatifs

Déballage 4

Installation 4

Raccordement du système 5

Fonctionnement de base

Pour écouter le son 8

Réglage du son 9

Informations complémentaires

Précautions 10

Guide de dépannage 10

Spécifications 11

Déballage

Vérifiez si les éléments suivants se trouvent bien dans l'emballage:

• Cordon de liaison audio (1)
• Cordon d'enceinte (2)

Installation

Comme l'oreille humaine ne peut pas détecter la direction ni la position des basses reproduites par un caisson de grave (en dessous de 150 Hz), vous pouvez installer le caisson où vous voulez dans la pièce. Pour obtenir une meilleure reproduction du grave, il est toutefois conseillé de l'installer sur un sol ferme, où la résonnance est peu probable.

Vous pouvez obtenir suffisamment de grave à partir d'un seul caisson. Toutefois, si vous utilisez plusieurs caissons de grave, les basses seront naturellement plus puissantes.

Lors du raccordement de l'enceinte optionnelle SS-T505

Vous pouvez rattacher l'enceinte au caisson de grave en utilisant le support d'enceintes WS-W505, prévu à cet effet.

Remarques

• Installez toujours le caisson à la verticale et à plusieurs centimètres du mur.
• Ne pas poser d'objet sur le caisson ni s'asseoir dessus.
• Si le caisson est installé au centre d'une pièce, le son grave est extrêmement affaibli. Ce phénomème est dû aux ondes stationnaires de la pièce. Le cas échéant, éloignez le caisson du centre de la pièce, ou éliminez la cause des ondes stationnaires, en installant, par exemple, une étagère.

Raccordement du système

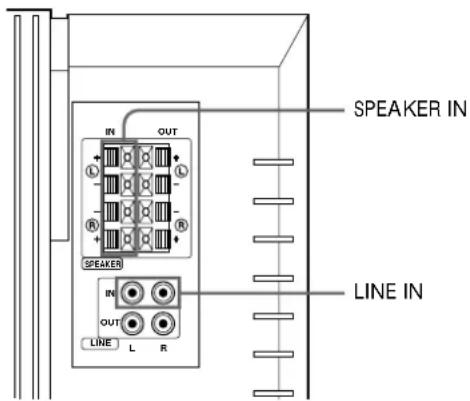

Aperçu

Utilisez les prises LINE IN ou les bornes SPEAKER IN du caisson quand vous raccordez l'amplificateur.

- Si l'amplificateur est équipé d'une des prises de sortie suivantes, reliez la prise Ⓛ (canal gauche) de LINE IN et la prise de l'amplificateur avec le cordon de liaison audio fourni.

— Prises MONO OUT
— Prise MIX OUT
— Prise(s) de sortie SUB WOOFER
— Prise(s) de sortie SUPER WOOFER

- Si l'amplificateur n'offre aucune des prises de sortie indiquées, reliez les bornes d'enceintes de l'amplificateur aux bornes SPEAKER IN.

• Eteignez l'amplificateur et le caisson de grave avant de les relier.
• Utilisez les cordons audio fournis avec les différents appareils. Si vous n'avez pas assez de cordons pour faire les liaisons nécessaires, vous devrez acheter des cordons de liaison audio en option.
• Veillez à insérer à fond les fiches dans les prises pour éviter toute source de bruit.
• Branchez le cordon d'alimentation secteur du caisson sur une prise murale.
• Vous ne pouvez pas relier la prise de sortie CENTER à ce caisson pour utiliser la fonction Dolby Pro Logic. Le son grave n'est pas fourni par certains modes Dolby Pro Logic.

(suite)

Raccordement à un amplificateur avec une seule paire de bornes d'enceintes

Si votre amplificateur n'a qu'une seule paire de bornes d'enceintes, raccordez le caisson de grave à l'amplificateur, puis les enceintes avant au caisson de grave.

Cordons nécessaires

Cordons d'enceintes (fournis) (1 pour chaque enceinte)

Torsadez l'extrémité du cordon après l'avoir dénudée sur 15 mm environ.

Veillez à brancher les cordons d'enceintes sur les bornes appropriées: + sur + et - sur -. Si les cordons sont inversés, le son sera déformé et les basses feront défaut.

Il est pratique de toujours prendre, par exemple, le cordon rayé pour la liaison aux bornes positives (+). Vous ne risquez pas ainsi de faire de mauvaises liaisons.

Raccordements

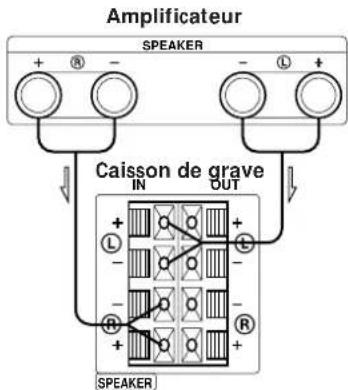

1 Raccordez le caisson de grave à l'amplificateur.

Raccordez les bornes SPEAKER IN du caisson aux bornes d'enceintes de l'amplificateur avec les cordons d'enceintes. Veillez à raccorder les canaux gauche (L) et droit (R).

→: Sens du signal

Amplificateur SPEAKER Caisson de grave IN OUT L - - - + - R R SPEAKER

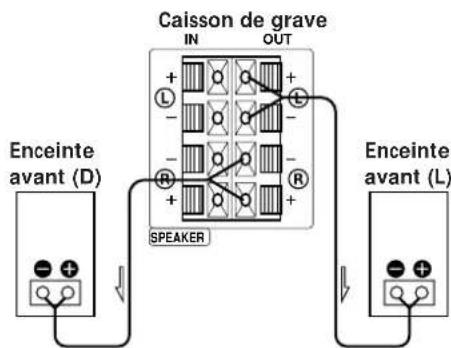

2 Raccordez les enceintes avant au caisson de grave. Raccordez les enceintes aux bornes d'enceintes du caisson de grave.

Caisson de grave IN OUT + - - - + - R R SPEAKER Enceinte avant (D) Enceinte avant (L)

Raccordement à un amplificateur avec double paire (A + B) de bornes d'enceintes

Si votre amplificateur a une double paire de bornes d'enceintes (A + B), raccordez le caisson de grave et les enceintes avant à l'amplificateur.

Cordons nécessaires

Cordons d'enceintes (fournis) (1 pour chaque enceinte)

Torsadez l'extrémité du cordon après l'avoir dénudée sur 15 mm environ.

Raccordements

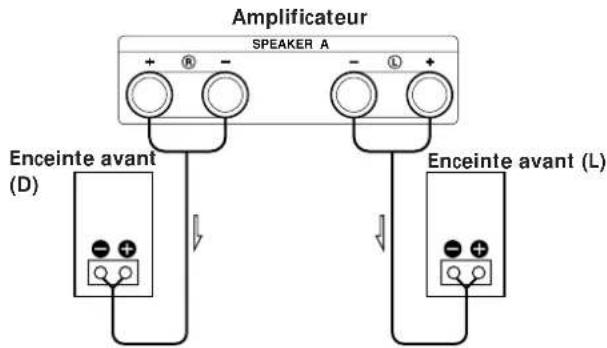

1 Raccordez les enceintes avant à l'amplificateur. Raccordez les enceintes aux bornes d'enceintes de l'amplificateur (A).

Amplificateur SPEAKER A + - R - - L + - Enceinte avant (D) Enceinte avant (L)

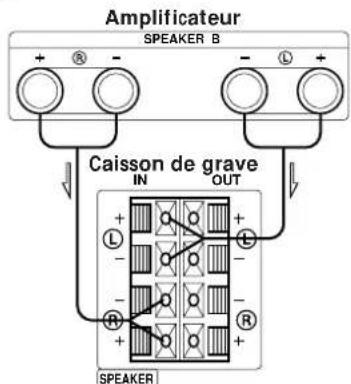

2 Raccordez le caisson de grave à l'amplificateur. Reliez les bornes SPEAKER IN du caisson de grave aux bornes d'enceintes (B) de l'amplificateur en utilisant les cordons d'enceintes fournis.

Amplificateur SPEAKER B Caisson de grave IN OUT L - - R + - R + - SPEAKER

Quand vous utilisez la double paire de prises (A + B), veillez à sélectionner la position "A + B" sur l'amplificateur.

Remarque

Quand vous utilisez les bornes d'enceintes (A) seulement (enceintes avant seulement) ou quand l'amplificateur est éteint, réduissez le volume ou éteignez le caisson sinon vous entendrez un bourdonnement.

Raccordement à un amplificateur avec prise spéciale pour caisson d'extrême grave

Si votre amplificateur a une prise spécial pour caisson d'extrême grave (prise MONO OUT, MIX OUT, SUB WOOFER ou SUPER WOOFER), reliez les prises LINE IN du caisson de grave à cette prise.

Cordons nécessaires

Cordon de liaison audio (fourni) (1)

Raccordements

Raccordez la prise MONO OUT de votre amplificateur à la prise LINE IN (L) gauche du caisson avec le cordon de liaison audio fourni.

Amplificateur MONO OUT Caisson de grave IN OUT LINE L R

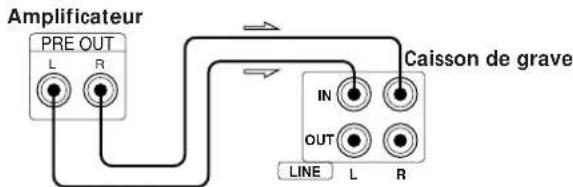

Raccordez les prises PRE OUT (L/R) de votre amplificateur aux prises LINE IN (L/R) du caisson avec le cordon de liaison audio fourni.

Amplificateur PRE OUT L R Caisson de grave IN OUT LINE L R

Remarque

Si le niveau de sortie de l'amplificateur n'est pas suffisant, le son peut ne pas être assez puissant. Dans ce cas, reliez les bornes d'enceintes de l'amplificateur directement aux bornes SPEAKER IN du caisson.

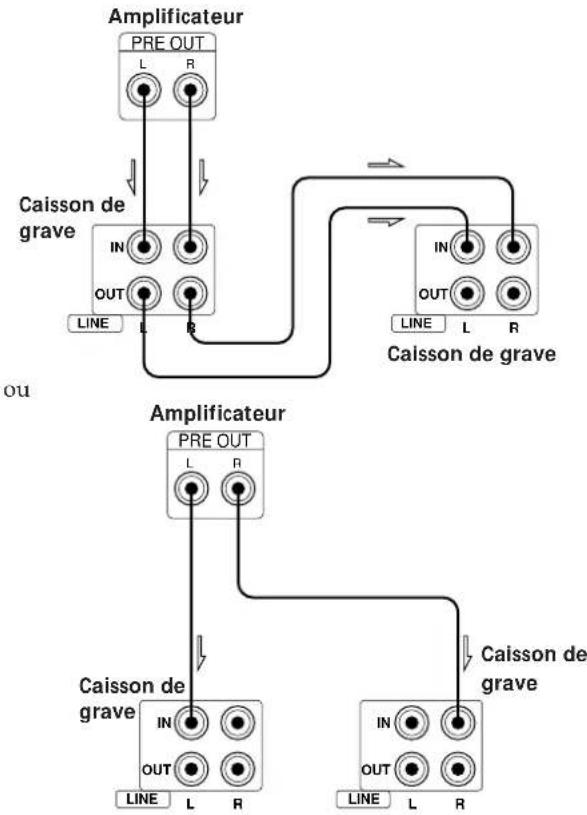

Utilisation du caisson de grave pour les canaux gauche (L) et droit (R)

Si votre amplificateur a des prises PRE OUT, raccordez-les au caisson comme indiqué sur les illustrations suivantes.


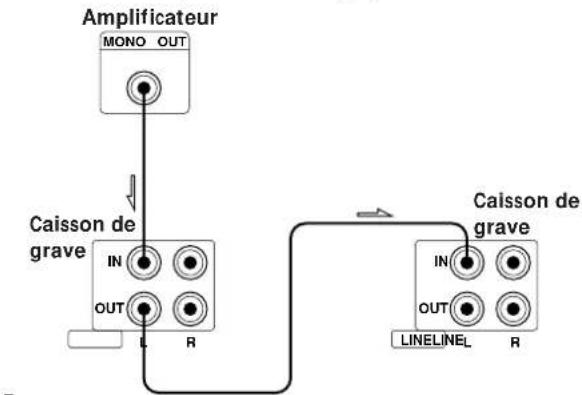

Si votre amplificateur a une prise MONO OUT, raccordez-la à la prise LINE IN (L) gauche du caisson.

Remarque

Raccordez la prise MONO OUT, la prise de sortie SUB WOOFER et la prise de sortie SUPER WOOFER de l'amplificateur à la prise d'entrée gauche du caisson. Si vous les raccordez à la prise d'entrée droite du caisson aucun son ne sera fourni.

Raccordement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur du caisson de grave et de l'amplificateur sur une prise murale.

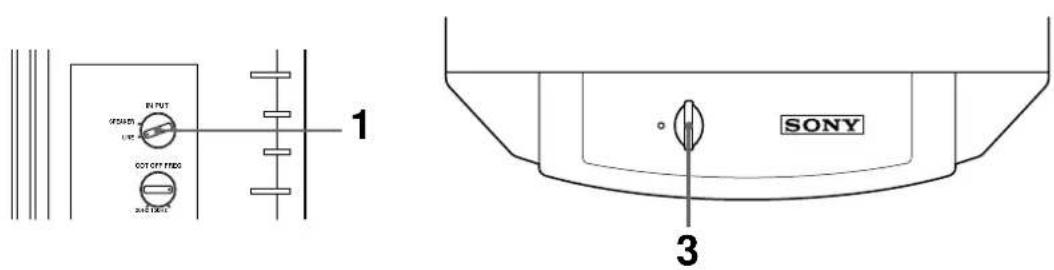

Pour écouter le son

INPUT 275000 LINE COT OFF FWDG 2400000000 1 SONY 3

Remarque

Ne réglez jamais le timbre (BASS, TREBLE, etc.) de l'amplificateur ou la sortie de l'égaliseur sur un niveau élevé. Ne laissez jamais entrer à niveau élevé des ondes sinusoidales de 20 Hz à 50 Hz enregistrées sur les disques d'essai vendus dans le commerce ou des sons spéciaux (son grave d'un instrument de musique électronique, bruit de surface d'une platine tourne-disque, son avec des graves excessivement accentués, etc.), car les enceintes pourraient être endommagées. La lecture d'un disque qui contient des graves excessivement accentués peut produire des bruits en plus du son d'origine. Dans ce cas, diminuez le niveau sonore.

Remarque

Le signal de sortie d'extrême grave (signal numérique DOLBY (AC-3)) du processeur de son numérique vendu séparément est réglé 10 dB plus haut par Dolby Laboratories Licensing Corporation. Pour une utilisation normale, ajustez le niveau de l'extrême grave.

1 Sélectionnez SPEAKER ou LINE avec le sélecteur IN PUT.

2 Allumez l'amplificateur et sélectionnez la source de programme.

3 Appuyez sur POWER.

Le caisson est mis sous tension et l'indicateur POWER s'allume en vert.

4 Reproduisez la source de programme.

Ajustez VOLUME pour que le son des enceintes avant soit sans distorsion.

Si le son des enceintes avant présente de la distorsion, il en sera de même du son du caisson de grave.

Pour mettre hors tension

Appuyez sur POWER pour libérer l'interrupteur.

Si vous entendez du bruit quand vous mettez le caisson de grave hors service, diminuez le niveau du caisson de grave (commande LEVEL) ou éteignez

l'amplificateur avant de mettre le caisson de grave hors tension.

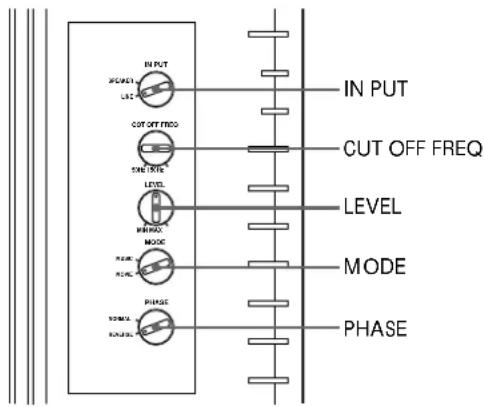

Réglage du son

Vous pouvez ajuster le son du caisson de grave pour l'adapter au son des enceintes avant. L'amplification du grave intensifiera l'ambiance générale.

1 Ajustez la fréquence de coupure. Tourez la commande CUT OFF ER

Tournez la commande CUT OFF FREQ en fonction des fréquences que peuvent reproduire les enceintes avant.

Pour faire le réglage, tenez compte des indications suivantes:

① Haut-parleurs typiques de très petites dimensions dia. 5 – 7 cm
② Haut-parleurs typiques de petites dimensions dia. 8 – 15 cm
③ Haut-parleurs typiques de moyennes dimensions dia. 16 – 24 cm
④ Haut-parleurs typiques de grandes dimensions plus de 25 cm

Pour tirer le meilleur parti du convertisseur à bas niveau du Dolby numérique, élevez au maximum la fréquence de coupure (CUT OFF FREQ) lorsque vous écoutez des enregistrements en Dolby numérique (AC-3).

100Hz 75Hz 125Hz 130Hz 50Hz 150Hz

2 Réglez le volume du caisson de grave.

Tournez la commande LEVEL de manière à entendre un peu plus le grave. Pour augmenter le volume, tournez la commande vers la droite et pour le diminuer, tournez-la vers la gauche.

2 Reproduisez un de vos morceaux favoris.

Sélectionnez MOVIE ou MUSIC avec le sélecteur MODE. Les voix d'hommes contiennent des sons graves qui permettent d'effectuer facilement les réglages. Réglez le volume des enceintes avant au niveau habituel.

4 Sélectionnez la polarité de la phase.

Utilisez le sélecteur PHASE pour sélectionner la polarité de la phase.

5 Refaites les réglages 1 à 4 pour obtenir le son qui vous convient.

Une fois que le caisson de grave a été ajusté selon vos préférences, utilisez la commande VOLUME sur l'amplificateur pour régler le volume du caisson de grave et des autres enceintes. Vous n'avez pas besoin de changer les réglages du caisson lorsque vous réglez le volume sur l'amplificateur.

Remarque

Si le son présente de la distorsion quand le système de renforcement des graves de votre amplificateur est en service (DBFB, GROOVE, égaliseur graphique, etc.) mettez-le hors service et ajustez le son.

Remarque

Une inversion de polarité avec le sélecteur PHASE (réglage sur NORMAL ou REVERSE) peut assurer une meilleure reproduction du son grave dans certaines situations d'écoute (en fonction du type d'enceintes avant, de la position du caisson de grave et du réglage de la fréquence de coupure). Elle peut aussi changer la sensation d'expansion ou de contraction du son et modifier le champ sonore. Sélectionnez le réglage qui donne le son que vous préférez à votre position d'écoute habituelle.

Précautions

Sécurité

• Avant d'utiliser le caisson de grave, vérifiez que sa tension de fonctionnement est identique à celle du secteur local.
• Si vous prévoyez de ne pas utiliser le caisson pendant longtemps, débranchez-le de la prise murale. Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide tombait dans le coffret, débranchez le caisson et faites-le contrôler par un technicien qualifié avant de le remettre en service.
• Le cordon d'alimentation secteur doit être changé par un professionnel seulement.

Avant d'allumer ou d'éteindre l'amplificateur ou un autre appareil

N'oubliez pas de baisser complètement le volume.

Pour éviter d'endommager le caisson de grave

• Réglez avec soin le volume de l'amplificateur pour éviter toute entrée de son excessive.
• Ne pas essayer d'ouvrir le coffret ou de modifier les haut-parleurs et les circuits.
• La grille ne peut pas être enlevée. N'essayez pas de l'enlever.

Si vous observez des anomalies de couleurs sur l'écran du téléviseur installé à proximité du caisson

Normalement les enceintes ont un blindage magnétique et peuvent être installées près d'un téléviseur, mais il est possible d'observer des anomalies de couleurs avec certains types de téléviseur.

Si vous observez des anomalies de couleurs...

→Eteignez le téléviseur, puis rallumez-le 15 à 30 minutes plus tard.

S'il n'y a aucun changement...

→Eloignez les enceintes du téléviseur.

En cas de rétroaction acoustique

Changez l'emplacement des enceintes ou baissez le volume de l'amplificateur.

Installation

• Ne pas installer le caisson de grave près d'une source de chaleur, comme un radiateur ou une bouche d'air chaud, dans un endroit en plein soleil ou exposé à de la poussière, des vibrations ou des chocs mécaniques.
• Une bonne ventilation est essentielle pour éviter une surchauffe interne du caisson. Installez le caisson dans un endroit où la circulation d'air est suffisante. Ne pas l'installer sur une surface molle ou trop près d'un mur pour ne pas boucher l'orifice de ventilation à l'arrière du caisson.

Nettoyage du coffret

Nettoyez le coffret avec un chiffon doux légèrement imprégné d'eau. Ne pas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet du caisson de grave, veuillez contacter votre revendeur Sony le plus proche.

Guide de dépannage

Si vous rencontrez une des difficultés suivantes quand vous utilisez le caisson de grave, lisez le guide de dépannage pour vous aider à trouver une solution. Si vous n'y parvenez pas, adressez-vous à votre revendeur Sony le plus proche.

Aucun son

→ Vérifiez si le caisson de grave et les différents éléments sont raccordés comme il faut.
→ Tournez la commande LEVEL dans le sens des aiguilles d'une montre pour augmenter le volume.
→ Sélectionnez SPEAKER ou LINE avec le sélecteur INPUT.
→ Réajustez le niveau.

Le son s'est soudainement arrêté.

→ Il y a peut-être eu un court-circuit au niveau des cordons d'enceintes. Raccordez-les correctement.

Le son présente de la distorsion.

→ Le signal d'entrée n'est pas parfait.
→ Le niveau du signal d'entrée est trop élevé.
Réglez CUT OFF FREQ le plus possible lorsque vous écoutez des enregistrements en Dolby numérique (AC-3).

Bourdonnement ou bruit important.

→ Raccordez le fil de masse du tourne-disque correctement.
→ Le contact entre les fiches des cordons de liaison et les prises correspondantes est mauvais. Insérez les fiches à fond.
→ La chaîne audio capte le bruit d'un téléviseur. Eloignez la chaîne audio du téléviseur ou éteignez le téléviseur.

Spécifications

Système

Type Caisson de grave amplifié (à blindage magnétique)

Haut-parleur

Grave: SA-W70ES/W705: 20 cm (8 pouces) x 2 SA-W505: 20 cm (8 pouces) x 1

Puissance de sortie maximale

Etats-Unis et Canada SA-W70ES/W705: 250 W (50 Hz) SA-W505: 170 W (50 Hz) Europe et Malaisie SA-W70ES/W705: 200 W (8 ohms, DIN) 400 W (Puissance musicale) SA-W505: 130 W (8 ohms, DIN) 260 W (Puissance musicale) Autres pays SA-W70ES/W705: 250 W (50 Hz) SA-W505: 170 W (50 Hz)

Plage de fréquences

SA-W70ES/W705: 18 Hz à 150 Hz SA-W505: 20 Hz à 150 Hz

Fréquence de coupure haute fréquence

50 Hz à 150 Hz

Sélecteur de phase

NORMAL (phase normale), REVERSE (phase inversée)

Entrées

Prises d'entrée

LINE IN: Prise d'entrée Cinch SPEAKER IN: Bornes d'entrée

Généralités

Alimentation

SA-W70ES/W705:

Lieu d'achat	Alimentation
Etats-Unis et Canada	120 V, 60 Hz
Europe et autres pays	220 – 230V, 50/60 Hz

SA-W505:

Lieu d'achat	Alimentation
Etats-Unis et Canada	120 V, 60 Hz
Europe et autres pays	220 – 230V, 50/60 Hz

Consommation

SA-W70ES/W705: 190 W SA-W505: 130 W

Dimensions SA-W70ES/W705: Environ 255 x 630 x 520 mm (l/h/p) (10 ^1 /s x 24 ^7 /s x 20 ^1 / 2 pouces) SA-W505: Environ 255 x 380 x 520 mm (l/h/p) (10 ^1 /s x 15 x 20 ^1 / 2 pouces)

Poids SA-W70ES/W705: 27 kg (59 li. 90 on.) SA-W505: 19 kg (41 li. 15 on.)

Accessoires fournis

Cordon de liaison audio (1 fiche Cinch – 1 fiche Cinch) (1) Cordons d'enceintes (2)

Accessoire en option

Support d'enceintes WS-W505 (pour le SA-W505 et l'enceinte optionnelle SS-T505)

La conception et les spécifications peuvent être modifiées sans préavis.
