DWFP12569 - Agrafeuse DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cloueuse de plancher 2-en-1 pneumatique
Marque	DeWALT
Modèle	DWFP12569
Utilisation prévue	Pose professionnelle de planchers de bois franc (planches à bouveter de 13 à 19 mm)
Longueur	517 mm (20,35 po)
Hauteur	561 mm (22,08 po)
Largeur	80 mm (3,15 po)
Poids	4,9 kg (10,85 lb)
Alimentation	Air comprimé, pression de service 4,9 à 7 kg/cm² (70 à 100 psi)
Raccord pneumatique	Prise mâle de 6,35 mm (1/4 po) N.P.T.
Types de fixations	Agrafes couronnées cal. 15-1/2, largeur couronne 13 mm, longueur 38 à 50 mm (1-1/2 à 2 po) ; Clous à tasseaux en L cal. 16, longueur 38 à 50 mm (1-1/2 à 2 po)
Capacité du chargeur	Non spécifié (estimation : une rangée de fixations)
Consommation d'air	105 L/min (3,7 pi³/min) à 60 fixations/min, 5,6 kg/cm² (80 psi)
Garantie	7 ans pour l'agrafeuse, 1 an pour compresseurs et usage en production (É.-U. et Canada)
Entretien et nettoyage	Nettoyage hebdomadaire à l'air comprimé sec ; lubrification avec lubrifiant pour outils pneumatiques (ex. Mobil Velocite N°10)
Sécurité	Porter EPI (lunettes de sécurité ANSI Z87.1, protection auditive, masque anti-poussières) ; ne pas utiliser d'oxygène ou gaz combustibles ; toujours débrancher l'air avant réglages ou entretien
Pièces d'usure	Lames de mandrin, amortisseurs, joints toriques, pistons et garnitures de piston
Réparabilité	Pièces de rechange DeWALT d'origine recommandées ; procédure de remplacement du piston et de l'entraînement décrite dans la notice
Accessoires inclus	Deux plaques de base supplémentaires pour planchers de 13 et 16 mm (1/2 et 5/8 po)
Température de fonctionnement	Éviter le gel ; utiliser lubrifiant antigel par temps froid

FOIRE AUX QUESTIONS - DWFP12569 DEWALT

Quels types de fixations puis-je utiliser avec la DWFP12569 ?

L'outil accepte des agrafes couronnées calibre 15-1/2 (largeur de couronne 13 mm, longueur 38 à 50 mm) et des clous à tasseaux en L calibre 16 (longueur 38 à 50 mm). Utilisez uniquement des fixations DeWALT d'origine pour des performances optimales.

Quelle pression d'air dois-je utiliser ?

La pression de service recommandée est comprise entre 4,9 et 7 kg/cm² (70 à 100 psi). Ne dépassez jamais 14 kg/cm² (200 psi) pour éviter tout risque d'explosion.

Comment charger les fixations dans l'outil ?

Faites reculer le poussoir jusqu'à la position verrouillée, insérez une rangée de fixations, puis poussez le cran pour déverrouiller le poussoir et faites-le glisser vers l'avant.

Comment ajuster la profondeur d'enfoncement ?

Ajustez la pression d'air jusqu'à obtenir la pénétration souhaitée. Testez toujours sur une chute de bois avant de commencer le projet.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de sécurité ANSI Z87.1 et une protection auditive. Ne pointez jamais l'outil vers vous-même ou autrui. Déconnectez l'alimentation d'air avant tout réglage, nettoyage ou débourrage. N'utilisez pas d'oxygène ou de gaz combustibles.

Comment entretenir l'outil ?

Nettoyez l'outil au moins une fois par semaine avec de l'air comprimé sec. Lubrifiez régulièrement avec un lubrifiant pour outils pneumatiques comme le Mobil Velocite N°10, en versant quelques gouttes dans le raccord d'air.

Que faire si l'outil ne fonctionne pas par temps froid ?

L'humidité peut geler dans les conduits. Utilisez un lubrifiant d'hiver ou un antigel permanent (éthylène glycol). Ne stockez pas l'outil dans un endroit très froid.

Comment débourrer l'outil en cas de fixation coincée ?

Débranchez d'abord l'alimentation d'air. Ouvrez le chargeur et retirez les fixations bloquées. Si le bourrage persiste, démontez le bec et nettoyez le canal d'entraînement selon la notice.

Puis-je utiliser des fixations génériques avec cette cloueuse ?

DeWALT recommande d'utiliser exclusivement des fixations DeWALT d'origine. L'utilisation de fixations non conformes peut réduire les performances et annuler la garantie.

Quelle est la garantie de cet outil ?

La DWFP12569 est garantie 7 ans contre les défauts de matériaux et de fabrication (1 an pour les compresseurs et usage en production). Une preuve d'achat est requise.

MODE D'EMPLOI DWFP12569 DEWALT

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER: indique une situation dangereuse imminente qui, si elle n'est pas evitee, entrainera la mort ou des bressures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, pourrait entrainer la cou des blessures graves.

ATIENION: indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, pourrait entrainer des
lures legeres ou moderées.

(Surilise sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une praticque ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

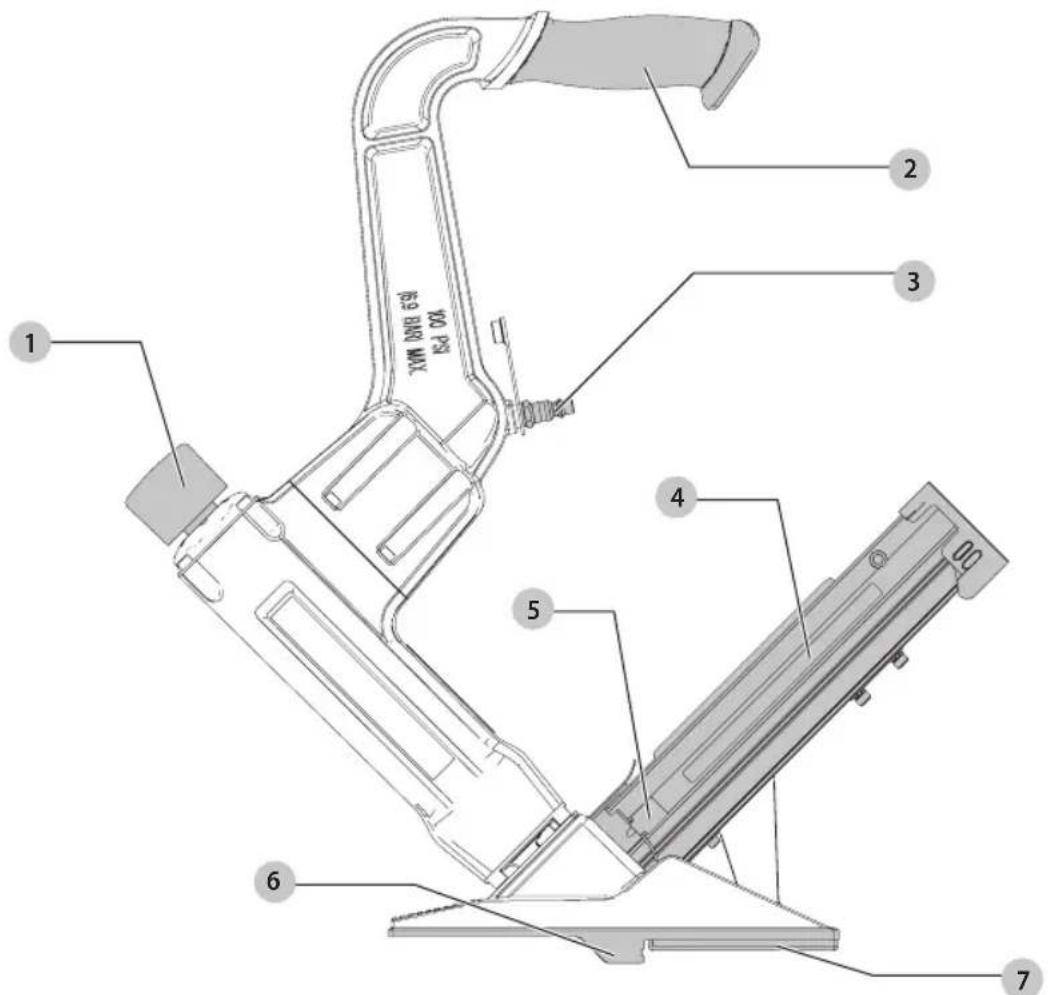

Fig.A

1 Actionneur à maillet
2 Poignée
3 Raccord male de 1/4 po
4 Chargeur
5 Pousoir du chargeur
6 Plaque guide-broche
7 Plaque de plancher

AVERTISSEMENT! dire tous les avertissements de s'et toutes les directives. Le non-respect

des avertissements et des directives pourrait se solder par un chic electrique, un incendie et/ou une blessure grave.

AVERTISSEMENT:afin de réduire le risque de blessures,lirele mode d'emploide l'outil.

Pour toute question ou remarque au sujet de cet outil ou de tout autre outil DEWALT, composez le numero sans frais : 1-800-4-DEWALT (1-800-433-9258).

FRANÇAIS

Les outils DeWALT sont des outils de précision concus pour un clouage exact et à haut rendement. Ils offrent un service efficace et fiable lorsque utilisés correctement et avec soin. comme pour tout outil sophistique, il est nécessaire de suivre les instructions du fabricant pour obtenir deailles performances. Veuillez étudier ce manuel avant la mise en fonction de l'outil, et vous assurer d'avoir compris les avertissements et consignes de sécurité inclus. Lisez avec précaution les instructions d'installation, de fonctionnement et de maintenance; conserve le manuel pour-reference ultérieure.

REMARQUE: Des mesures de sécurité supplémentaires peuvent être requises en fonction de votre utilisation particulière de l'outil. Pour toute question concernant l'outil et son utilisation, contactez vous représentant ou distributeur DEWALT. DEWALT, 701 E. Joppa Road, Towson, Maryland 21286, U.S. & Canada Only, E.-U. et Canada seulement

Les outils DeWALT ont ete concus et fabriques pour offrir une grande satisfaction de la clientele et pour atteindre un rendement maximal, lorsquutilise avec des attaches de precision DeWALT conues et fabriquees pour repondre a des normes identiques.

DeWALT ne garantit pas les performances de vos outils s'ils sont utilisés avec des pieces de fixation ou accessoires ne répondant pas aux exigences strictes établies pour les clous, agrafes et accessoires DeWALT d'origine.

Garantie Limitée

É.-U. et Canada seulement

DrWALT Fastening Systems "DEWALT" garantit à l'acheteur d'origine au détail que ce produit est exempt de tout défaut de matérielux et de fabrication et accepte, le cas échéant, de réparer ou de replacer, à la dés RIction de DEWALT's, toute agrafeuse ou cloueuse de marque DEWALT defectueuse pour une période de sept (7) ans à partir de la date d'achat [1 (un) an à partir de la date d'achat pour les compresseurs

et les outils utilisés dans des applications de production. Cette garantie n'est pas cesserile. Une preuve de la date d'achat est requise. Cette garantie couvre uniquement les dommages resultant de defaut de materiaux et de fabrication, et ne couvre pas les conditions ou defaults de fonctionnement resultant d'une usure normale, d'une néligence, d'un usage abusif, d'un accident, d'une réparation ou d'une tentative de réparation par une entité autre que notre Centre de réparation national ou l'un de nos Centres de service de garantie autorisé. Les lames du mandrin, les amortisseurs, les joints toriques, les pistons et les garnitures de piston sont considérés comme des pièces normales d'usure. Pour une performance optimale de votre outil DeWALT, utilisez toujours des attaches et des pièces de rechange DeWALT d'origine.

CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, IMPLICITE OU EXPLICITE, COMPRENANT, MAIS SANS S'Y LIMITER, LES GARANTS IMPLICITES DE COMMERCIALISATION OU D'ADAPTATION À UN USAGE PARTICULIER. DeWALT NE SERA PAS TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU ACCESSOIRES.

Les limitations imposées par la durée d'une garantie implicite ou l'exclusion des dommages accessoires ou indirects n'était pas reconnues dans certains États et pays, les limitations ou exclusions précités peuvent ne pas vous été adressées. Cette garantie vous confère des droits juridiques spécifiques qui s'ajoutent aux autres droits éventuels qui peuvent varier d'une province, d'un État ou d'un pays à l'autre.

Pour obtenir aux États-Unis des services liés à la garantie, returnez le produit à vos frais accompagné de la preuve d'achat à votre Centre de service national américain ou à un Centre de service regional indépendant de garantie autorisé. Aux États-Unis, appelez-vous au 1-800-4-DrWALT (1-800-433-9258) ou visitez le www.DeWALT.com pour connaître l'emplacement du Centre le plus pres de chez vous. Au Canada, appelez-vous au 1-800-4-DeWALT (1-800-433-9258) ou visitez le www.DeWALT.com.

Herramienta 2 En 1^TM Para Instalacion De Pisos: DWFP12569

Specifications de L'outil

Modèle Longueur Hauteur Largeur Poids
DWFP12569	517 mm(20,35 po)	561 mm(22,08 po)	80 mm(3,15 po)	4.9 kg(10,85 lbs)

Toutes les dimensions sont en pouces sauf indication contraire.

Spcifications des Fixations

Modèle Fixation		Largeur de Couronne	Calibre Fourchette Taille
DWFP12569 DWCS15xx		13mm	Agrafes à couronnées cal.	38 mm (1-1/2 po)
		1/2 po	15-1/2, 13 mm	à 50 mm (2 po)
			(1/2 po)
DWFP12569	DWFLN-xxx	-	Cal. 16 Clous à tasseaux en « L »	38 mm (1-1/2 po) à 50 mm (2 po)

Raccord Pneumatique de L'outil: Cet outil utilise une prise maje de 6,35 mm (1/4 po) N.P.T. Le diametre interne doit etre de 5 mm (0,200 po) ou plus. Le raccord doit etre capable de liberer la pression pneumatique de l'outil lorsqu'il est deconnecte de l'alimentation d'air.

Pression de Service: 4,9 à 7 kg/cm² (70 à 100 p.s.i.g.). Choisissez la pression de service dans cet écarts pour deaillesures performances de fixation. NE DÉPASSEZ PAS CETTE PRESSION DE SERVICE RECOMMANDÉE.

Consommation D'air: Le DWFP12569 nécessite 105 litres par minute (3,7 pieds cube par minute) d'air libre pour fonctionner au début de 60 fixations par minutes, à 5,6kg / cm² (80 p.s.i.). Tenez compte de la vitesse réelle de fonctionnement de l'outil pour déterminer la quantité d'air nécessaire. Par exemple, si vous clôueuse utilise environ 30 fixations à la minute, vous avez besoin de 50% du début indiqué plus haut, nécessaire pour faire fonctionner l'outil à 60 fixations par minute.

Consignes de Sécurité

AVERTISSEMENT:porter SYSTEMATIQUEMENT
néttes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découvert doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
EQUIPEMENT DE SECURITE HOMOLOGUE:

Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3)
Protection auditive ANSI S12.6 (S3.19);
Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT: les scies, meules, ponceuses, ponceuses ou autres outils de construction peuvent produit des poussieres contenant des produits chimiques reconnus par l'Etat californien pour causeurs cancers, malformations congenitales ou etre nocifs au système reproducteur. Parmi ces produits chimiques, on retrouv:

Leplomb dans les peintures a base de plomb;
- La silice cristallisée dans les briques et le ciment, ou autres produits de maconnerie; et
L'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activités de construction. Porter des vêtements de protection et nettoyer à l'eau savonnue les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.

AVERTISSEMENT:pendant l'utilisation,porter matiquement une protection auditive individuelle adequate homologuee ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuity auditive.

ARTISSEMENT: (Air et Approvisionnement)

• N'utilise pas d'oxygène, de gaz combustibles, ou de gaz en bouteille comme source d'alimentation pour cet outil car l'outil risque d'exploser, pouvant provoquer des blessures corporelles.
  N'utilisez pas de sources d'alimentation pouvant exceder 14 kg/cm2 (200 P.S.l.G.) car l'outil risque d'explloser, pouvant provoquer des blessures corporelles.
  Le raccord sur l'outil ne doit pas maintainir de pression quand l'alimentation en air est disconnectede. Si un mauvais raccord est utilise, l'outil risque de rester charged en air après avoir etedecconnecte et sera donc capable d'enforcer une fixation meme apres que la conduite

d'air ait ete debranchee, pouvant provoquer des blessures corporelles.

• N'appuyez pas sur la gachette ni sur le bras de contact lors du raccordement à l'alimentation d'air car l'outil risque de semettre en marche, pouvant provoquer des blessures corporelles.
• Déconnectez toujours l'alimentation d'air: 1.) Avant d'effectuer des réglages; 2.) Lors de l'entretien de l'outil; 3.) Lorsque vous dégagze un bourrage; 4.) Lorsque l'outil n'est pas utilisé; 5.) Lorsque vous vous déplacez vers une autre zone de travail, car un actionnement accidentel peut survenir, pouvant provoquer des blessures corporelles.

ARTISMENT: lors du chargement de l'outil :

• Ne mettez jamais une main ou toute autre partie du corps dans la zone de sortie des fixations de l'outil;
• Ne pointez jamais l'outil en direction de quelqu'un;
• N'appuyez pas sur la gachette ni sur le bras de contact car l'outil risque de semettre en marche accidentellement, pouvant provoquer des blessures corporelles.

ARTISSEMENT : lorsque vous utilisez l'outil:

• Manipulez toujours l'outil avec précaution :

• Ne chahutez jamais avec l'outil;

• Ne presses jamais la gachette si le bec de l'outil n'est pas dirigé vers l'ouvrage;

• Maintenez les autres à une distance sécuritaire de l'outil pendant que l'outil est en fonctionnement car l'outil risque de semettre en marche accidentellement, pouvant provoquer des blessures corporelles.

• Sauf lors de la pose des fixations, l'utiliseur ne doit pas maintainir la gachette de l'util enforcée sur le bras de contact, car il existe un risque de blessures graves si la gachette entre accidentellement en contact avec une personne ou un objet et provoque le déclenchement de l'util.

• Eloignez les mains et le corps de la zone d'expulsion des clous. Le recul peut provoquer le rebond de l'util à bras de contact et libérer une deuxième fixation non souhaitée, pouvant provoquer des blessures corporelles.
• Vérifiez fréquèmment le fonctionnement du mécanisme du bras de contact. N'utilise pas l'outil si le bras de fonctionne pas correctement car l'enforcement accidentel d'une fixation peut survenir. N'interférez pas avec le fonctionnement normal du mécanisme du bras de contact.
• N'enforcez pas de fixations sur d'autres fixations ou avec l'outil à un angle trop fort car cela peut faire devise les fixations et provoquer des blessures corporelles.
• N'enforcez pas de fixations pres du bord de l'ouvrage car le bois peut se fendre, faisant devier la fixation et pouvant provoquer des blessures corporelles.
• Cette clôuse produit des ÉTINCELLES pendant son fonctionnement. N'utilise JAMAIS la clôuse pres de produits inflammables, de gaz ou de vapeurs, y comprises vernis, peintures, le benzène, le diluant, l'essence, les colles, les mastics, les glus ou tout autre matériel -- y compris

FRANÇAIS

les vapeurs, fumées ou sous-produits -- inflammables, combustibles ou explosifs. L'utilisation de la clôueuse dans un tel environnement peut provoquer une EXPLOSION ayant pour conséquence des blessures corporelles ou le décès de l'utilisateur et des personnes se trouvant à proximité.

TISSEMENT: entretien de l'outil:

• Lorsque vous travailliez sur des outils pneumatiques prenez notes des avertissements contenus dans le present manuel et évalué les problèmes des outils avec le plus grand soin.

Autres averissements de sécurité

N'tutilizez l'outil pneumatique DeWALT que dans le but pour lequel il a ete concu.
- N'utilise jamais cet outil d'une manière qui pourrait aboutir à ce qu'une fixation soit dirigée vers l'utilisateur ou autres personnes dans la zone de travail.
N'utilizez pas l'outil en tant que marteau.
- Portez toujours l'util par la poignée. Ne portez jamais l'util par le flexible pneumatique.
- N'altérez pas et ne modifie pas cet outil par rapport à sa conception ou fonction originelle sans l'approbation de DrWALT.
- Rappelez-vous qu'une mauvaise utilisation ou manipulation de cet outil peut provoquer des blessures pour vous-même et les autres.
- Avant d'utiliser cet outil, vérifie que l'actionneur est en position non-actionnée. L'outil déconnecté de l'alimentation d'air, appuyez sur l'actionneur et confirmez qu'il revient en position non-actionnée.
- Ne laïsez jamais un outil seul avec le flexible pneumatique raccardé.
N'tutilsez pas cet outil s'il ne contient pas une ETIQUETTE D'AVERTISSEMENT lisible.
- Ne continuez pas à utiliser un outil qui fuit ou qui ne fonctionne pas correctement. Avertissez votre représentant DeWALT le plus proche si vous outil continue de partager des problèmes de fonctionnement.

POUR EMPECHER LES BLESSURES ACCIDENTELLES:

• Ne mettez jamais une main ou toute autre partie du corps dans la zone de sortie des fixations de l'util quand l'alimentation en air est connectée.
• Ne pointez jamais l'outil en direction de quelqu'un.
• Ne chahutez jamais avec l'outil.
  N'actionnez jamais l'outil si lebec n'est pas dirigé vers l'ouvrage.
• Manipulez toujours l'outil avec précautions.
  N'actionnez pas l'util pendant le chargement.

DESCRIPTION (Fig. A)

AVERTISSEMENT: ne jamais modifier l'outil que ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

Reportez-vous en Figure A au début de ce manuel pour obtenir la liste complète des composants.

Usage Prévu

Votre Clouese de plancher 2-N-1MC est conque pour pose professionnelle de planchers de bois franc.

ATTENTION:Voire clouese de plancher peut tiliseepour poser des planches pre-finies maisdes precautions devrontetreprises pour ne pas endommagerleur surface avec l'outil. Il est recommendede faire un essai sur un echantillon pour s'assurer que I'outil ou la technique utilisée ne laisse pas de marque sur la surface.Un essai devrait etreffectue avant chaque projet pour cause des differences de finition et del'état del'outil.

Votreclouese est un outil pneumatique professionnel.

NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non experimenté.

Réglages préalables au travail

AVRISSEMENT: n'utilisez pas d'oxygène, de gaz combustibles, ou de gaz en bouteille comme source d'alimentation pour cet outil car l'outil risque d'exploser, pouvant provoquer des blessures corporelles.

Raccords:

Installez une prise male sur l'outil qui sera à débit libre et qui libérera la pression pneumatique de l'outil lorsqu'elle est déconnectée de la source d'alimentation.

Flexibles

Les flexibles pneumatiques doivent avoir une pression de service nominale minimale de 10,6kg / cm² (150 p.s.i.) ou 150 pour cent de la pression maximale pouvant etre produit par le systeme. Le flexible d'alimentation doit containir un raccord a deconnexion rapide de la prise malde l'outil.

Source d'alimentation :

N'utilisez que de l'air comprime régulé propre comme source d'alimentation pour cet outil. N'UTILISEZ JAMAIS D'OXYGÉNE, DE GAZ COMBUSTIBLES, OU DE GAZ EN Bouteille COMME SOURCE D'ALIMENTATION POUR CET OUTIL CAR IL RISQUE D'EXPLOSER.

Regulateur:

Un régulateur de pression avec une pression de service de 0 - 8,79 kg/cm2 (0 - 125 p.s.i.) est-Requis pour controler la pression de service pour une utilisation de l'outil en toute sécurité. Ne connectez jamais cet outil à une pression pneumatique pouvant depasser 14kg / cm2 (200 p.s.i.) car l'outil peut se fracturer ou exploser, pouvant provoquer des blessures corporelles.

Pression de service :

Ne dépassez pas la pression de service maximale recommende car cela augmentera considérablement l'usure de l'outil. L'alimentation d'air doit être capable de maintainir la pression de service vers l'outil. Des chutes de pression dans l'alimentation d'air peuvent réduire la puissance d'expulsion de l'outil. Consultez les Spécifications de l'outil pour régler la bonne pression de service pour l'outil.

Filtre

Les impuretés et l'eau Presents dans l'alimentation d'air sont des causes majores de l'usure des outils pneumatiques. Un filtrte aide a obtaining les更好地 performances et une usure minimale de l'outil. Le filtrte doit avoir une capacité de débit ajustate pour l'installation spécifique. Le filtrte doit être maintainu dans un bon etat de propre pour fournir efficacement de l'air comprimé propre à l'outil. Consultez les instructions du fabricant pour le bon entretien de votre filtrte. Un filtrte sale et bouche provoque une chute de pression qui aura pour effet de réduire les performances de l'outil.

Lubrification

Une lubrification fréquence, mais pas excessive, est nécessaire pour de更好地 performances. Utilisez un lubrifant pour outil pneumatique comme le Mobil Velocite N° 10 ou équivalent. N'utilise pas d'huile ou d'additives détergents car ces lubrifants provoqueront une usure accélérée des joints et des embouts de protection de l'outil, provoquant de mauvaises performances et un entretien fréquent. Seules quelques gouttes d'huile sont nécessaires dans l'ouverture du raccord pneumatique. Un surplus d'huile s'accumulera à l'intérieur de l'outil et sera remarqué lors du cycle d'échévement.

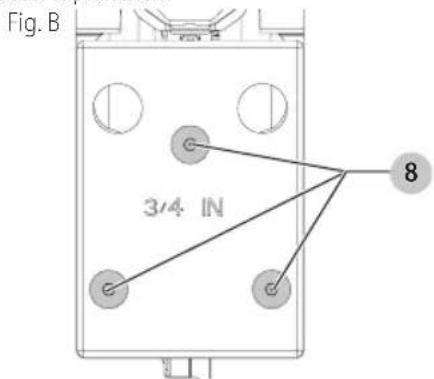

Montage (Fig. B)

Votre clouese de plancher est conque pour poser des planches à bouveter de bois franc de 13 à 19 mm (1/2 po à 3/4 po). Le réglage d'usine est pour planchers de 19 mm (3/4 po). Deux plaques-base de plancher supplémentaires sont comprises avec l'outil pour accommoder les planchers de 13 à 16 mm (1/2 po et 5/8 po).

Le planches à bouveter différent selon le fabricant et l'assembléur devra s'assurer que l'outil est bien reglé avant chaque projet. Les dimensions indiquées sur les plaques de base sont des suggestions. Faire un essai de localisation des clous sur une piece de rebut avant de poser le plancher.

Pour changer la plaque de base :

1. Retirer les vis 8.
2. Échéanger la plaque pour cette désirée.
3. Replacer les vis.

Fonctionnement

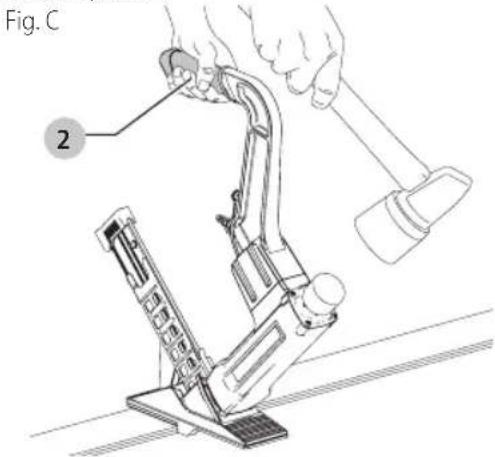

Position correcte des mains (Fig. C)

AVRISSEMENT: pour réduire tout risque en hommages corporels graves, adopter

SYSTEMATIQUEMENT la position des mains illustrée.

AVERTISSEMENT: pour réduire tout risque
de ses mages corporels graves, maintainir

SYSTEMATIQUEMENT l'outil fermement pour anticiper toute réaction soudaine.

La position des mains ajuste nécessite une main sur la poignee d'emprise 2.

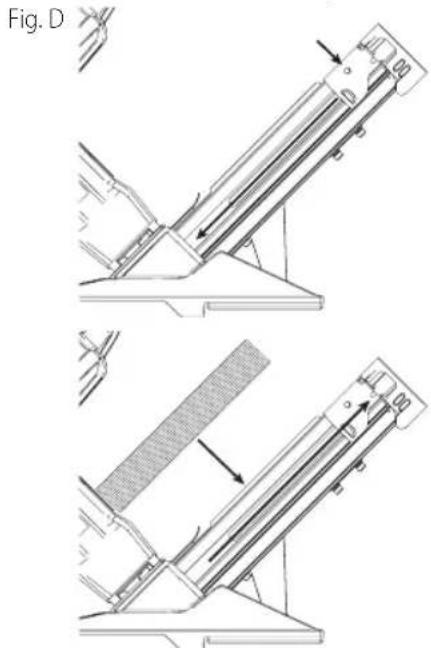

Chargement de I'outil(Fig. D)

REMARQUE: N'utilise que des clous recommendés pour une utilisation dans les cloueuses DWFP12569 ou des tasseaux correspondant aux specifications de DeWALT. Reportez-vous aux Specifications des Fixations.

1. Faites reculer le pouvoir jusqu'à la position verrouillée.
2. Insérez une rangée de tasseaux ou d'agrafes.
3. Poussez le cran pour déverrouiller le pouvoir.
4. Faites glisser le pouvoir à la position avant la plus avancée.

REMARQUE: L'outil est maintainant pré à être utilisé.

FRANÇAIS

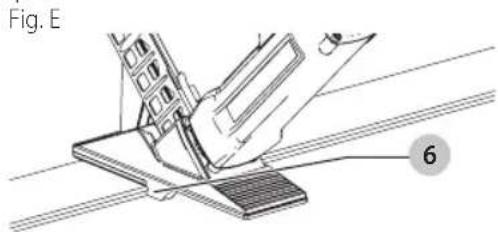

Pose de plancher (Fig. A, B, E, F)

AVERTISSEMENT:NE JAMAIS FRAPPER UNONNEUR AVEC LE COTÉ METALLIQUE DU MAILLET.

REMARQUE: Toujours faire un essai sur une piece de rebut du matériel.

1. Suivre les instructions d'assemblage du fabricant.
2. Placer le guide-broche 6 de l'outil par-dessus la languette de montage en tenant l'outil fermement sur le plancher.

1. S'assurer que la plaque de base de matière composite est maintainue fermement contre la surface du plancher.
2. Frapper la tete de l'actionneur 1 avec la face caoutchoutée du maillet.

REMARQUE: Ajuster la pression d'air jusqu'à ce que la pénétration voulue des broches soit obtenue. (Fig. F)

Fig. F
Broches sous enforcée

Broches enfoncée correctement

FONCTIONNEMENT PAR TEMPS FROID :

Lors de l'utilisation l'outil par temps froid, proche et en-dessous du gel, l'humidité dans les conduits d'air risque de geler et d'empêcher le fonctionnement de l'outil. Nous recommendons l'utilisation d'un lubrifiant pour outils pneumatiques adapté à l'hiver ou d'un antigel permanent (ethylène glycol) comme lubrifiant pour temps froid.

ATTENION: n'entreposez pas les outils dans un enflammement froid pour empêcher le gel ou la formation de glace sur les vannes de fonctionnement et les mécanismes des outils qui pouraient entraîner une panne.

REMARQUE: Certains liquides de sechage pour conduits d'air commerciaux peuvent endommager les joints toriques et les joints - n'utilise pas ces produits de sechage à air par temps froid sans avoir vérifié leur compatibilité.

Entretien

Nettoyage

AERTISSEMENT: enlever les saletés et la poussière lors des évén au moyen d'air compré propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AERTISSEMENT: ne jamais utiliser de solvants ni des produits chimiques puissants pour nettoyer les pieces non métalliques de l'outil. Ces produits chimiques peuvent affaibrir les matériaux de plastique utilisés dans ces pieces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétre dans l'outil et n'immerger aucune partie del'outil dans un liquide.

Pèces de rechange

Nous recommendons des pieces de rechange DeWALT N'utilise pas de pieces modifiées ou de pieces ne fournissant pas des performances équivalentes aux pieces d'origine.

Pour remplacer le piston :

1. Insérez soigneusement les méplats sur la partie inférieure de la tige du piston d'entrainment dans l'extrémité du piston et de la clé à piston, BC1009.
2. Avec une autre clé spéciale, BC1009, ou une autre clé de la bonne taille, dévissez le piston de la partie supérieure de la tige. Cela fait, vous pourrez retarder le cône de la tige en le levant.
3. Placez la clé spéciale, BC1009, par-dessus la tige du piston et baissez-la vers le piston d'entrainment, en bloquant les oreillettes du piston dans les fentes de la clé. Devissez le piston de la tige.

Pour remplaçer l'entraînement :

1. Il n'est pas nécessaire de démonter l'ensemble piston-cone-entrainment pour remplaner l'entrainment. Faites remarconer le cone sur la tige du piston d'entrainment le plus haut possible.
2. Insérez la clé spéciale, BC1009, par-dessus le piston d'entrainment, en bloquant les oreillettes du piston dans les fentes de la clé. Dévissez le piston de la portion filtée de la tige.
3. Pour retirer l'enforceur de la tige du piston, pousez la broche de l'enforceur hors de la tige. Cela libérer a'enforceur.
4. Insérez le nouvel enforcer dans la fente à l'extrémité de la tige du piston d'entrainment et montez la broche de l'enforcer. Testez le jeu lésal dans l'enforcer en saississant la tige du piston d'entrainment d'une main et l'enforcer de l'autre et en bougeant l'enforcer lateralement aligné avec la fente dans la tige. Il doit y avoir un petit peu de jeu lésal dans l'enforcer. Le jeu lésal est nécessaire pour corriger tout léger problème d'alignement entre l'enforcer et le guide dans le bec de l'outil. S'il n'y a pas de jeu lésal, l'enforcer doit

etre retire et le sommet (l'extrémité avec la brochure) très légerement poli avec une pierre. Un léger polissage du sommet est tout à fait suffisant pour obtenir le jeu lésimal nécessaire. Ne meulez pas. Réinsérez l'enonceur et la brochure dans la tige et refaites un test de joelateral. Répétez autant de fois que nécessaire pour obtenir ce léger jeu lésal. Examinez attentivement la portion filetée large de la tige du piston. Vous pouvez voir un blocage en nylon incrusté dans un trou dans la tige. Il est très important de replacer ce blocage en nylon quand son efficacité de blocage a été réduite par plusieurs démontages du piston. Il est nécessaire d'utiliser la pointe aiguisée d'un couteau ou d'un instrument similaire pour retarder le blocage en nylon. Insérez un nouveau en le plaçant dans le trou dans la tige, et en le tapotant doucement jusqu'à ce qu'il soit fermement installé. Inversez ces instructions pour remonter.

1. Assemblez le piston affleurant à l'extrémité de la tige du piston.

Procedure d'assemblage pour les joints

Lorsque vous réparez un outil, assurez-vous que les pièces internes sont propres et lubrifiées. Utilisez un lubrifiant Parker «O»-LUBE ou équivalent sur tous les joints toriques. Recouvre chaque joint torique d«O»-LUBE avant d'assembler. Utilisez une petite quantité d'huile sur toutes les surfaces mobiles et les pivots. ÀpRES l'assemblage ajoute quelques gouttes de lubrifiant pour outils pneumatiques DeWALT par le raccord du conduit d'air avant de l'essayer.

Pression et volume de l'alimentation d'air

Le volume d'air est aussi important que la pression pneumatique. Le volume d'air fourni à l'outil peut être inadéquat à cause de la taille insuffisante des raccords et des flexibles, ou à cause de l'effet des impuretés et de l'eau dans le système. Un débit d'air restreint empêche l'outil de receivevoir un volume d'airADFQUAT, même si la pression affichée est élevée. Cela provoquera un fonctionnement ralenti, des problèmes d'alimentation ou une puissance d'expulsion réduite. Avant d'évaluer les problèmes de l'outil pour ces symptômes, remontez l'alimentation d'air de l'outil vers la source d'alimentation à la recherche de connecteurs restreints, de raccords pivotants, de points bas contenant de l'eau et de toute autre chose pouvant empêcher un débit d'air à plein volume vers l'outil.

Registre en ligne

Merci pour votre achat. Enregistrez des maintainant votre produit:

• RÉPARATIONS SOUS GARANTIE: cette carte remplace vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d'un problème avec le produit.
  CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de préuve auprès de votre compagnie d'assurances.

• SECURITE: l'enregistrement de votre produit nous permettra de communiquer avec vous dans l'eventualité peu probable de l'envoi d'un avis de sécurité régi par la loi fisédrale américain de la protection des consommateurs.

Registre en ligne à www.dewalt.com/register.

Accessoires

AVERTISSEMENT: puisque les accessoires autres que leurs offerts par DcWALT n'ont pas ete testes avec ce produit, leur utilisation pourrait s'avere dangereuse. Pour reduire le risque de blessures, utiliser exclusivement les accessoires DcWALT recommandes avec le present produit.

Les accessoires recommendés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec DeWALT; composer le 1-800-4-DeWALT (1-800-433-9258).

DéPAnnAgE

Problème Cause Correction
Fuite d'air dans lelogement de la	Joint torique coupé ou fendu Remplacez le joint torique vanne de gâchette
Fuite d'air dans latige de la	Joint torique/joints coupés ou fendus Remplacez la vanne de gâchette vanne de gâchette
Fuite d'air au chàssis/bec	Vis du bac desserrées Serrez et réverifiéz
	Joint torique ou d'étanchérique coupé ou fendu Remplacez le joint torique ou d'étanchérique
	Butoir fendu ou usé Remplacez le butoir
Fuite d'air au chàssis/tête	Joint ou joint d'étanchérique endommagé Remplacez le joint ou joint d'étanchérique
	Butoir de la soupape principale fendu ou usé Remplacez le butoir
	Vis de la tête desserrées Serrez et réverifiéz
Cycle non amortcé Alimentation d'air restreinte Vérifiéz l'équipement de l'alimentation d'air
		Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique
		Joints toriques de la soupape principale usés Remplacez les joints toriques
		Ressort de la tête du cylindre cassé Remplacez le ressort de la tête du cylindre
		Soupape principale coincée dans la tête Démoner, vérifier, lubrifier
Manque de puissance, l'outil tourne au ralenti	Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique.
	Ressort de la tête du cylindre cassé Remplacez le ressort de la tête
	Joints toriques/joints coupés ou fendus	Remplacez les joints toriques/joints
	Échappement bouché	Vérifiéz le butoir, le ressort de la soupape principale, le silencieux
	Ensemble de gâchette usé/fuit	Remplacez l'ensemble de gâchette
	Crasse/goudron accumulée sur l'entrainment	Démontez le bec/entrainment pour les nettoyer
	Le manchon du cylindre n'est pas correctement installé sur le butoir inférieur	Démontez et corrigez
	Soupape principale sèche	Démontez et lubrifiez
	Pression d'air trop basse	Vérifiéz l'équipement de l'alimentation d'air

Problème Cause Correction

Fixations non utilisées; alimentation intermittente	Butoir usé Remplacez le butoi
	Goudron/crasse dans le canal d'entrainment Démontez et nettoyez le bec et l'entrainment
	Air restreint/débit d'air inadéquat dans
	la douille et la prise à déconnexion rapide Remplacez les raccords à déconnexion rapide
	Joint torque du piston usé Remplacez le joint torique, vérifie l'entrainment
	Outil sec, manque de lubrifiant Utilisez un lubrifiant pour outil pneumatique
	Ressort du pousseur endommagé Remplacez le ressort
	Pression d'air basse Vérifiez l'alimentation d'air vers l'outil
	Vis du bac du chargeur desserrées Resserrez toutes les vis
	Fixations trop courtes pour l'outil N'utilisez que les fixations recommendées
	Fixations tordues Ne plus utiliser ces fixations
	Fixations de dimension incorrecte N'utilisez que les fixations recommendées
	Fuite au joint d'étanchéité de tête Serrez les vis; remplacez le joint d'étanchéité
	Joint torque de la vanne de la gâchette coupé/use Remplacez le joint torique
	Entrainement cassé/abîme Remplacez l'entrainment (vérifiez le joint torique du piston)
	Chargeur sale ou sec Nettoyez/lubrifiez avec un lubrifiant pour outil pneumatique
	Chargeur usé Remplacez le chargeur
Fixations coincées dans l'outil	Canal d'entrainment usé Remplacez le bac/vérifiez la porte
	Fixations de dimension incorrecte N'utilisez que les fixations recommandées
	Fixations tordues Ne plus utiliser ces fixations
	Vis du bac/chargeur desserrées	Resserrez toutes les vis
	Entrainement cassé/abîme Remplacez l'entrainment

Consigne de sécurité supplémentaire
