PCLKLSA1 - Autres accessoires pour appareil photo SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de connexion et logiciel de contrôle pour chaîne audio LISSA
Marque	Sony
Modèle	PCLK-LSA1
Contenu du kit	Câble de liaison i.LINK (1), CD-ROM Digital Link Manager, mode d'emploi, carte de garantie
Compatibilité logicielle	Windows 98 Seconde Édition / Windows 2000
Matériel requis	Ordinateur IBM PC/AT compatible avec connecteur i.LINK, lecteur CD-ROM
Espace disque requis	10 Mo ou plus
Affichage requis	VGA (640×480 pixels), 65 536 couleurs ou plus
Appareils compatibles	STR-LSA1, CDP-LSA1, MDS-LSA1
Fonctions principales	Contrôle des appareils LISSA depuis l'ordinateur, saisie de texte, édition de MD, enregistrement CD-MD par glisser-déposer, sélection et préréglage radio, enregistrement radio sur MD, réglages audio
Connectique	i.LINK (IEEE 1394)
Longueur du câble fourni	Non spécifiée (câble i.LINK standard)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Précautions de sécurité	Débrancher les appareils i.LINK avant l'installation du logiciel. Ne pas introduire d'objets métalliques dans le connecteur i.LINK. Utiliser uniquement avec les appareils spécifiés.
Pièces détachées et réparabilité	Le câble i.LINK peut être remplacé par un câble standard (4 broches-6 broches si nécessaire). Le logiciel peut être réinstallé depuis le CD-ROM.
Garantie	Garantie limitée par Sony (remplacement du produit défectueux)
Informations générales	Ce logiciel ne transmet pas de données musicales entre l'ordinateur et les appareils i.LINK. Le manuel en ligne est au format PDF nécessitant Adobe Acrobat Reader.

FOIRE AUX QUESTIONS - PCLKLSA1 SONY

Quels systèmes d'exploitation sont compatibles avec le logiciel Digital Link Manager ?

Le logiciel est compatible avec Windows 98 Seconde Édition et Windows 2000. Il ne fonctionne pas sous Windows 3.1, 95 ou NT.

Puis-je utiliser ce kit avec un ordinateur Macintosh ?

Non, le logiciel Digital Link Manager ne fonctionne que sur les ordinateurs IBM PC/AT compatibles. Il n'est pas compatible avec Macintosh.

Que faire si l'affichage du rack audio reste vide au démarrage du logiciel ?

Cela peut se produire si les appareils LISSA ont été connectés après l'installation du logiciel ou sans redémarrer l'ordinateur. Solution : déconnecter tous les périphériques i.LINK, désinstaller puis réinstaller le logiciel, et redémarrer l'ordinateur (voir procédure détaillée dans la notice).

Comment installer le logiciel Digital Link Manager ?

Insérez le CD-ROM fourni et suivez les instructions à l'écran. Si la fenêtre d'installation ne s'affiche pas, utilisez le Panneau de configuration > Ajout/Suppression de programmes. Important : ne branchez pas les appareils i.LINK avant l'installation.

Puis-je enregistrer un CD sur un MD directement depuis l'ordinateur ?

Oui, vous pouvez enregistrer un CD sur un MD par simple glisser-déposer à l'aide du logiciel Digital Link Manager, à condition que les appareils CDP-LSA1 et MDS-LSA1 soient connectés.

Que faire si un appareil i.LINK ne répond pas ?

Vérifiez que les câbles i.LINK sont correctement branchés (page 15 de la notice). Débranchez puis rebranchez les câbles. Si le problème persiste, redémarrez le logiciel ou l'ordinateur.

Comment ouvrir le manuel en ligne ?

Après installation, cliquez sur Start > Programs > Digital Link Manager for LISSA 1.0E > On-line manual. Le manuel est au format PDF et nécessite Adobe Acrobat Reader.

Puis-je utiliser un autre câble i.LINK si celui fourni ne convient pas ?

Oui, avec certains modèles VAIO, le câble fourni peut ne pas être adapté. Utilisez alors un câble i.LINK optionnel (4 broches-6 broches).

Le logiciel fonctionne-t-il avec d'autres appareils que ceux de la série LISSA ?

Non, le logiciel Digital Link Manager est conçu exclusivement pour les appareils STR-LSA1, CDP-LSA1 et MDS-LSA1. Il ne peut pas être utilisé avec d'autres périphériques i.LINK.

Comment désinstaller le logiciel Digital Link Manager ?

Allez dans Panneau de configuration > Ajout/Suppression de programmes, sélectionnez 'Digital Link Manager for LISSA 1.0E' et cliquez sur 'Ajouter/Supprimer'. Confirmez la suppression.

MODE D'EMPLOI PCLKLSA1 SONY

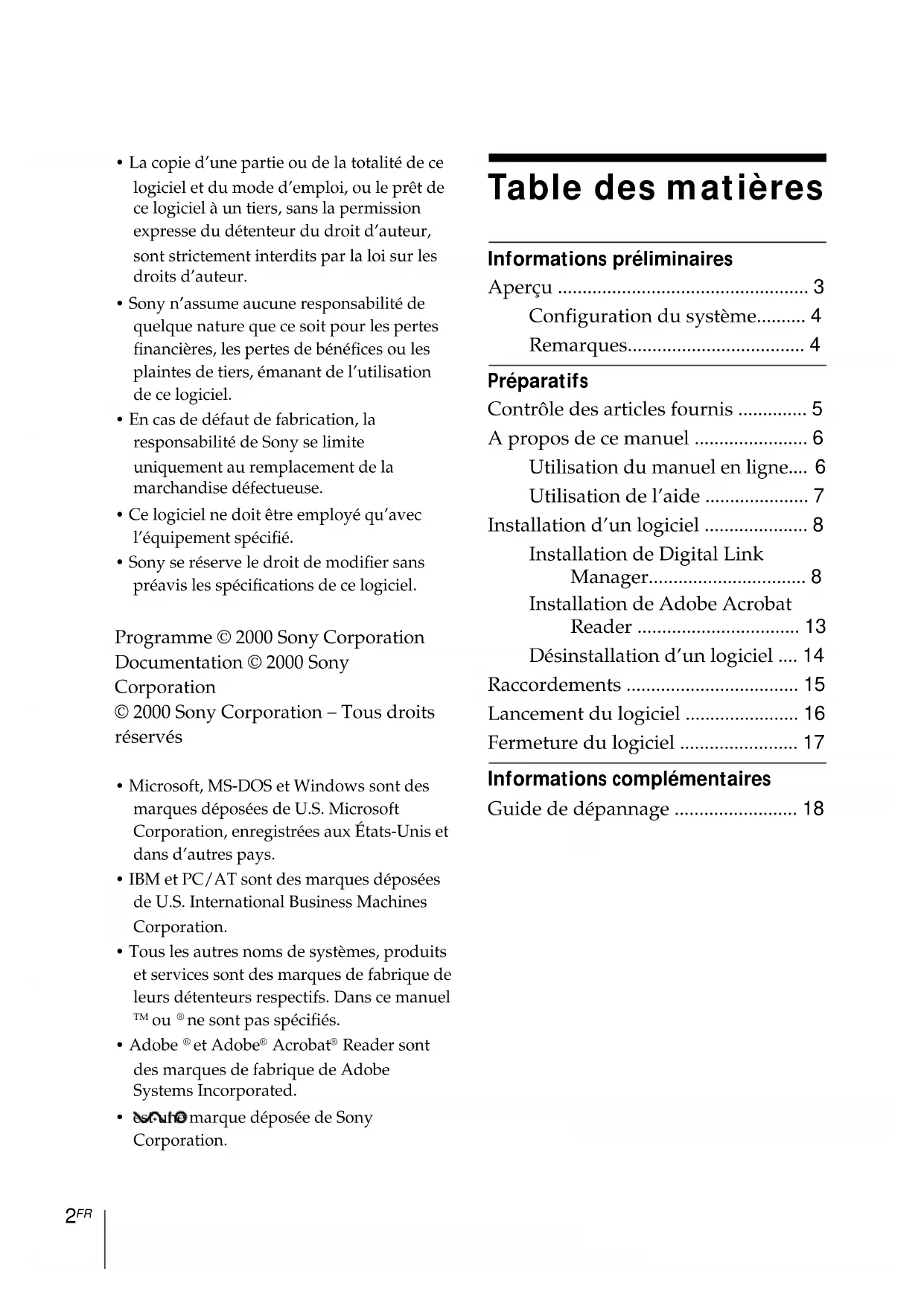

• La copie d'une partie ou de la totalité de ce logiciel et du mode d'emploi, ou le prêt de ce logiciel à un tiers, sans la permission expresse du détenteur du droit d'auteur, sont strictement interdits par la loi sur les droits d'auteur.
• Sony n'assume aucune responsabilité de quelque nature que ce soit pour les pertes financières, les pertes de bénéfices ou les plaintes de tiers, émanant de l'utilisation de ce logiciel.
• En cas de défaut de fabrication, la responsabilité de Sony se limite uniquement au remplacement de la marchandise défectueuse.
• Ce logiciel ne doit être employé qu'avec l'équipement spécifié.
• Sony se réserve le droit de modifier sans préavis les spécifications de ce logiciel.

© 2000 Sony Corporation – Tous droits réservés

• Microsoft, MS-DOS et Windows sont des marques déposées de U.S. Microsoft Corporation, enregistrées aux États-Unis et dans d'autres pays.
• IBM et PC/AT sont des marques déposées de U.S. International Business Machines Corporation.
• Tous les autres noms de systèmes, produits et services sont des marques de fabrique de leurs détenteurs respectifs. Dans ce manuel ^TM ou ^® ne sont pas spécifiés.
• Adobe ^® et Adobe ^® Acrobat ^® Reader sont des marques de fabrique de Adobe Systems Incorporated.
• est une marque déposée de Sony Corporation.

Table des matières

Informations préliminaires

Aperçu 3

Configuration du système...... 4

Remarques...... 4

Préparatifs

Contrôle des articles fournis .... 5

A propos de ce manuel ...... 6

Utilisation du manuel en ligne.... 6

Utilisation de l'aide 7

Installation d'un logiciel 8

Installation de Digital Link Manager....8

Installation de Adobe Acrobat Reader .... 13

Désinstallation d'un logiciel .... 14

Raccordements 15

Lancement du logiciel 16

Fermeture du logiciel ...... 17

Informations complémentaires

Guide de dépannage 18

Aperçu

Ce logiciel permet d'utiliser un ordinateur pour contrôler les appareils STR-LSA1, CDP-LSA1 et MDS-LSA1 raccordés à cet ordinateur par des câbles de liaison i.LINK.

• Contrôler les appareils LISSA depuis votre ordinateur via un câble de liaison i.LINK.
• Saisir du texte au clavier de l'ordinateur pour l'enregistrer sur différents supports.
• Editer des MD sur l'écran de l'ordinateur.
• Enregistrer des CD sur des MD par simple tirer-déposer.
• Sélectionner une station radio depuis l'ordinateur.
• Editer et mémoriser des stations préréglées radio depuis l'ordinateur.
• Enregistrer une émission radio sur un MD.
• Vérifier un certain nombre d'informations sur l'écran de l'ordinateur.
• Effectuer différents réglages pour les appareils raccordés à l'ordinateur.
  • Régler le son de l'ordinateur.

Configuration du système

Le matériel et le logiciel suivants sont nécessaires pour pouvoir utiliser le logiciel Digital Link Manager (Ver 1.0E).

□ Ordinateur IBM PC/AT (ou compatible) (Ce logiciel ne fonctionne pas sur Macintosh).
— Modèles recommandés:
Portables VAIO commercialisés en Europe à partir de l'été 2000 (PCG-X29, PCG-F701, PCG-F707, PCG-F707K, PCG-F709, PCG-F709K, PCG-Z600NE, PCG-Z600NEK, PCG-SR1K, PCG-C1XD) et modèles ultérieurs.
— Connecteur i.LINK (ou carte i.LINK)
— Espace libre sur le disque dur: 10 Mo ou plus
— Carte vidéo et pilote d'affichage:
VGA (640 · 480 pixels), affichage de 65 536 couleurs ou plus
— Lecteur CD-ROM (pour l'installation du logiciel)

□ Système d'exploitation:

Windows98 Seconde édition/Windows2000 (Ce logiciel ne fonctionne pas sur Microsoft Windows3.1, Windows95, WindowsNT.)

□ Ecran vidéo: VGA (640 · 480 pixels), affichage de 65 536 couleurs ou plus

Remarques

• Ce logiciel ne permet pas de transmettre des données musicales de l'ordinateur à l'appareil i.LINK raccordé, ou de l'appareil i.LINK à l'ordinateur.
• Le logiciel ne peut être utilisé qu'avec les appareils STR-LSA1, CDP-LSA1 et MDS-LSA1.
• Il est conseillé d'utiliser ce logiciel pour une configuration consistant en un STR-LSA1, un CDP-LSA1 et un MDS-LSA1.

Contrôle des articles fournis

Assurez-vous que les articles suivants accompagnent le PCLK-LSA1. Si certains articles devaient manquer, veuillez contacter le magasin où vous avez acheté ce kit ou le revendeur Sony le plus proche.

• Câble de liaison i.LINK (1)

• CD-ROM Digital Link Manager (1)
- Mode d'emploi
- Carte de garantie

A propos de ce manuel

Ce manuel explique comment installer le logiciel Digital Link Manager. Le fichier "Readme.txt" fourni avec le CD-ROM contient des informations de dernière minute sur ce logiciel.

Après l'installation du logiciel, vous pouvez utiliser le manuel en ligne et l'aide.

Utilisation du manuel en ligne

Avant d'utiliser le manuel en ligne, vous devez installer Adobe Acrobat Reader (Adobe Systems Incorporated) sur votre ordinateur, s'il n'est pas déjà installé. La marche à suivre pour l'installation est indiquée dans "Installation de Adobe Acrobat Reader" à la page 13.

Après avoir allumé l'ordinateur, procédez de la façon suivante.

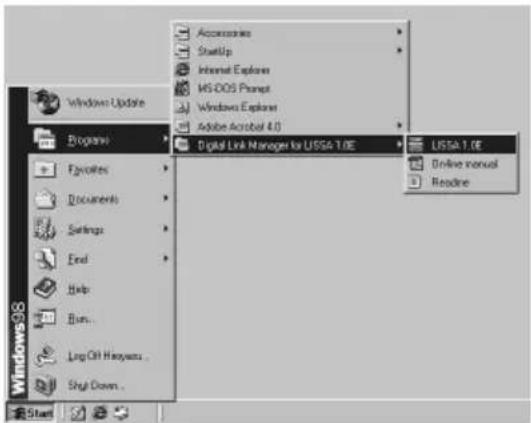

→ Pour ouvrir le manuel en ligne, cliquez sur "Start", pointez sur "Program", puis sur "Digital Link Manager for LISSA 1.0E", puis cliquez sur "On-line manual".

Windows Update Programs Favorites Documents Settings End Help Run... Log Off Hologans... Shall Down... Accessories Startup Internet Explorer MS-DOS Prompt Windows Explorer Adobe Acrobat 4.0 Digital Link Manager for USSA 7.0E LSSA 7.0E Drive manual Readine

La page de couverture suivante apparaît.

SONY. Digital Link Manager for LISSA Version 1.0E © 2016 Microsoft PC/K-LSA! Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony Copyright: Sony

Utilisation de l'aide

Remarque

Il n'existe qu'une version anglaise de l'aide.

Seul le manuel en ligne contient des instructions dans d'autres langues (page 6).

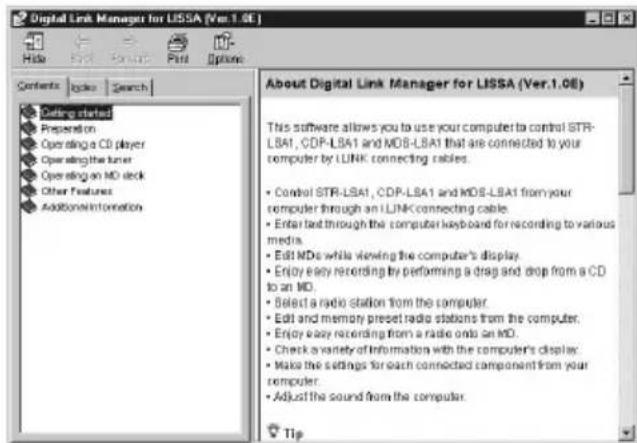

Ouverture du sommaire de l'aide

Cliquez sur le bouton d'aide sur la fenêtre principale pour afficher le sommaire de Digital Link Manager.

- Double-cliquez sur pour afficher les titres des rubriques du sommaire.

- Cliquez sur ? pour afficher l'explication de cette rubrique.

- Cliquez sur un mot souligné dans l'explication pour afficher la page d'explication correspondante.

Recherche par mots clés

Cliquez sur l'onglet "Index" dans la boîte de dialogue de recherche par thème. Le sommaire disparaît et une liste de mots clés s'affiche.

Pour rechercher un mot clé, écrivez le mot et faites défiler la liste de mots clés qui apparaît.

Pour lire l'explication de ce mot, sélectionnez le mot clé dans la liste et cliquez sur "Display".

Installation d'un logiciel

Pour installer un logiciel sur votre disque dur, effectuez les opérations suivantes. Mettez l'ordinateur en marche avant de commencer.

Remarque

L'appareil i.LINK ne doit pas être raccordé à l'ordinateur au moment de l'installation du logiciel, sinon le logiciel ne fonctionnera pas correctement.

Installation de Digital Link Manager

1 Insérez le CD-ROM fourni dans l'ordinateur.

La fenêtre suivante apparaît.

Lisez attentivement les précautions qu'elle contient.

Si la fenêtre n'apparaît pas, effectuez les opérations suivantes.

1 Cliquez sur "Start", pointez sur "Settings", puis cliquez sur "Control Panel". Le panneau de configuration s'ouvre.

2 Double-cliquez sur "Add/Remove Programs". La fenêtre "Add/Remove Programs Properties" apparaît.

3 Cliquez sur "Install .....", puis sur "Next" après l'affichage de la fenêtre "Install Program From Floppy Disk or CD-ROM". L'installateur enregistré sur le CD-ROM est automatiquement détecté et la fenêtre "Run Installation Program" apparaît.

4 Vérifiez que "X:\Setup.exe" (X correspondant au nom de lecteur du CD-ROM) est affiché dans "Command line for installation program" et cliquez sur "Finish".

L'installation commence.

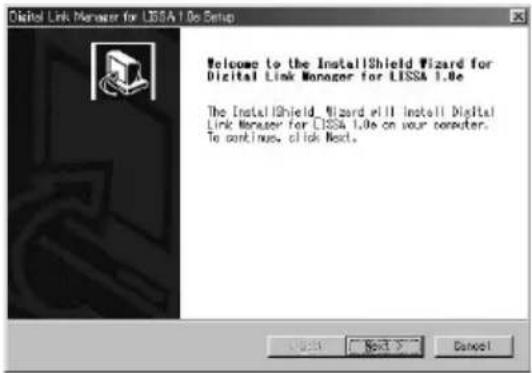

Un instant plus tard, le programme d'installation démarre.

2 Cliquez sur "Next".

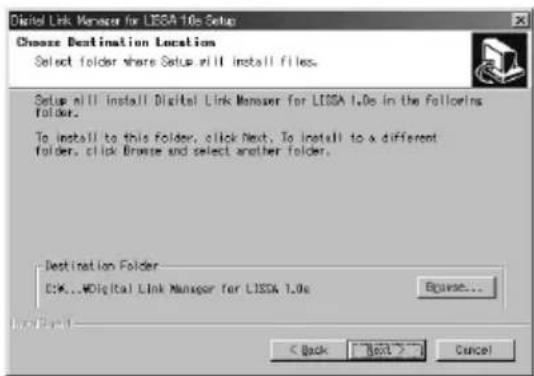

La fenêtre de sélection de la destination apparaît.

Pour changer le dossier de sélection, cliquez sur “Browse...” et sélectionnez le dossier où vous voulez installer le logiciel.

3 Cliquez sur "Next".

Sélectionnez la langue souhaitée pour le manuel en ligne à installer.

(voir page suivante)

Installation de Digital Link Manager (suite)

4 Cliquez sur "Next".

L'installation du logiciel sur le disque dur commence.

Le dossier Digital Link Manager est créé dans le dossier où le logiciel a été installé.

5 Cliquez sur "Finish" lorsque la fenêtre de fin d'installation apparaît.

Un fichier "Readme.txt" s'ouvre.

Lisez bien les précautions qui apparaissent.

6 Fermez le fichier "Readme.txt".

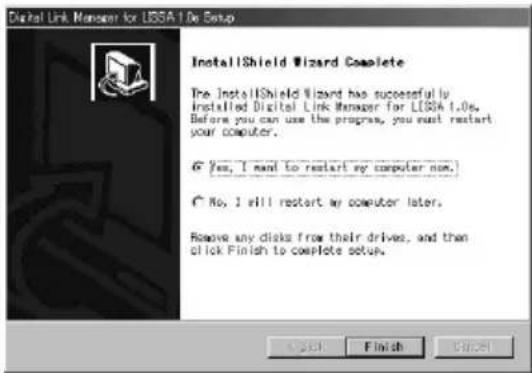

La fenêtre de redémarrage de l'ordinateur apparaît.

7 Ejectez le CD-ROM et redémarrez l'ordinateur.

L'installation est entièrement terminée à ce moment.

Veillez à redémarrer l'ordinateur, sinon le logiciel ne fonctionnera pas correctement.

Remarques

• Un dossier est créé lors de l'installation du logiciel. Veuillez ne pas effacer ni déplacer ce dossier et ne pas en modifier le contenu, car il est utilisé par le logiciel.
• La première fois que vous reliez un STR-LSA1, un CDP-LSA1 et un MDS-LSA1 à votre ordinateur, un message vous demandant d'insérer le CD-ROM fourni apparaîtra si votre ordinateur fonctionne sous Windows2000. Dans ce cas, suivez les instructions qui apparaissent.

Si rien n'apparaît sur l'affichage du rack audio au premier démarrage du logiciel

Au démarrage du Digital Link Manager, les icônes des composants connectés n'apparaîtront pas sur l'affichage du rack audio, et la fenêtre indiquée ci-dessus apparaîtra si:

• vous avez raccordé des composants de série LISSA à votre ordinateur après l'installation de Digital Link Manager.
• vous avez connecté des composants de série LISSA à votre ordinateur après l'installation de Digital Link Manager, mais vous n'avez pas redémarré votre ordinateur.

LISSA ? _ x

Si la fenêtre apparaît quand vous utilisez Windows98 Seconde édition

1 Déconnectez tous les dispositifs i.LINK de votre ordinateur.
2 Exécutez la procédure "Désinstallation d'un logiciel" de la page 14 pour désinstaller le logiciel.
3 Exécutez la procédure "Installation de Digital Link Manager" de la page 8 pour réinstaller le logiciel.
4 Redémarrez votre ordinateur.

(voir page suivante)

Installation de Digital Link Manager (suite)

Si la fenêtre apparaît quand vous utilisez Windows2000

1 Déconnectez tous les dispositifs i.LINK de votre ordinateur, puis reconnectez-y uniquement les composants de la série LISSA.

2 Cliquez de la touche droite sur "My Computer", sélectionnez "Properties", cliquez sur l'onglet "Hardware", puis sur "Device Manager" pour ouvrir la fenêtre "Device Manager".

3 Double-cliquez sur "Microsoft DV Camera and VCR", cliquez sur l'onglet "Driver" dans la fenêtre "Properties", puis sur "Update Driver" pour mettre à jour le pilote.

4 Sélectionnez "Sony i.LINK device (xxx-LSA1)" (xxx indiqué MDS, CDP ou STR, est le nom de mode du composant de série LISSA) dans la fenêtre comme pilote.

5 Redémarrez votre ordinateur.

Installation de Adobe Acrobat Reader

Vous devez installer Adobe Acrobat Reader sur l'ordinateur pour pouvoir ouvrir le manuel en ligne.

Seule la version anglaise de Adobe Acrobat Reader 4.0 est fournie dans le répertoire de Acrobat sur le CD-ROM. Les versions de Adobe

Acrobat Reader 4.0 dans d'autres langues sont disponibles sur le site Internet de Adobe (http://www.adobe.com/). Téléchargez la version souhaitée et installez-la.

La procédure suivante décrit l'installation de la version anglaise de Adobe Acrobat Reader 4.0.

1 Double-cliquez sur "ar405eng.exe" dans le répertoire Acrobat. La fenêtre d'installation d'Adobe Acrobat Reader s'ouvre. Lisez attentivement les précautions qu'elle contient.

Si vous ne voulez pas l'installer, cliquez sur "Cancel".

Remarque

Si Adobe Acrobat Reader 3.0 est déjà installé sur votre ordinateur, "Warning" apparaîtra.

Dans ce cas, désinstallez Adobe Acrobat Reader 3.0 et redémarrez votre ordinateur. "Warning" n'apparaîtra plus lors de l'installation de Adobe Acrobat Reader 4.0.

2 Suivez les instructions qui apparaissent à l'écran pour installer l'application.

Désinstallation d'un logiciel

Lorsque vous n'avez plus besoin de Digital Link Manager ou de Adobe Acrobat Reader, désinstallez-les en procédant de la façon suivante:

1 Sélectionnez le panneau de configuration et ouvrez-le.
Cliquez sur "Start", pointez sur "Settings" puis sur "Control Panel" pour ouvrir le panneau de configuration.
2 Double-cliquez sur "Add/Remove Programs".
La fenêtre "Add/Remove Programs Properties" apparaît.
3 Cliquez sur "Digital Link Manager for LISSA 1.0E" ou sur "Adobe
Acrobat Reader 4.0" dans la liste de programmes.
4 Cliquez sur "Add/Remove".
5 Cliquez sur "OK" dans la fenêtre "Confirm File Deletion".
Le désinstallateur se met en marche et le logiciel sélectionné à l'étape 3 est automatiquement supprimé.

Raccordements

Ne pas relier d'appareils i.LINK à l'ordinateur avant l'installation du logiciel.

Raccordez un appareil LISSA à votre ordinateur à l'aide d'un câble de liaison i.LINK.

Exemple: Raccordement du STR-LSA1

Remarques

• Sur certains modèles d'ordinateur, le nom du connecteur i.LINK peut être différent. Pour de plus amples informations, reportez-vous au mode d'emploi de votre ordinateur.
• L'orientation du connecteur varie selon les ordinateurs. Lorsque vous branchez la fiche sur le connecteur de l'ordinateur, veillez à l'orienter correctement.
• Assurez-vous que le cordon reste bien droit lorsque vous branchez la prise. S'il est de biais, la prise et le connecteur, ou le cordon peuvent être endommagés.
• N'introduisez pas d'objets métalliques dans le connecteur i.LINK. Un court-circuit peut se produire et causer des dommages.
• Avec certains modèles VAIO, il n'est pas possible d'utiliser le câble i.LINK fourni. Le cas échéant, utilisez un câble i.LINK optionnel (4 broches-6 broches).

Lancement du logiciel

Remarques

• Avant de lancer le logiciel, veillez à désactiver toutes les fonctions de contrôle d'alimentation dans la fenêtre "Power Properties".
• N'allumez et n'éteignez pas l'ordinateur pendant l'enregistrement sur le MDS-LSA1, sinon l'enregistrement ne s'effectuera pas correctement.
• Seules les touches suivantes de la platine ou de la télécommande peuvent être utilisées pour le contrôle du MDS-LSA1 lorsque lelogiciel est en marche:

■, 令, DISPLAY, ▷▶, ▶, ▶, ◀◀/▶▶, ◀◀/▶▶, PLAY MODE

- Le MDS-LSA1 ne sera pas automatiquement connecté* si vous lancez le logiciel au milieu de l'enregistrement synchro de CD. Pour connecter cet appareilz, lancez lelogiciel après avoir arrêté l'enregistrement synchro de CD, ou attendez que l'enregistrement soit terminé et utilisez le menu contextuel sur l'affichage du rack audio pour connecter les appareils.

* • Lorsque vous sélectionnez "Attach", l'appareil spécifié estconnecté à la configuration i.LINK, ce qui permet de vérifier l'état de l'appareil et de le contrôler.

- Un seul STR-LSA1 peut être raccordé à la fois.

→ Cliquez sur “Start”, pointez sur “Program” et cliquez sur “Digital Link Manager for LISSA 1.0E” puis cliquez sur “LISSA 1.0E”.

Le logiciel se met en marche et la fenêtre principale de Digital Link Manager apparaît.

Lorsque vous démarrez le logiciel, l'affichage suivant apparaît (si la fonction MD a été sélectionnée comme source sonore):

Si rien n'apparaît sur l'affichage du rack audio au premier démarrage du logiciel, consultez la page 11.

Fermeture du logiciel

→ Cliquez sur dans la fenêtre principale.

Guide de dépannage

Si une difficulté quelconque se présente pendant l'utilisation de ce logiciel, référez-vous à ce guide pour la résoudre.

Si le problème persiste, consultez votre revendeur Sony.

Reportez-vous sinon au mode d'emploi de votre ordinateur ainsi qu'au fichier "Readme.txt" installé sur le disque dur avec le logiciel.

Problème Cause/Solution
Aucune réponse de l’écran ou erreur d’écran.	→ Eteignez et rallumez l’appareil i.LINK, puis redémarrer Digital Link Manager.→ Lancez une autre application que vous utilisez souvent et vérifiez si l’ordinateur fonctionne normalement.→ Après avoir désinstallé le logiciel (page 14), essayez de le réinstaller (page 8).
La saisie de caractères, l’enregistrement, l’édition, etc. sont impossibles.	Le taquet de protection contre l’écriture du MD a peut-être été tiré pour interdire l’enregistrement.→ Faites glisser le taquet de protection contre l’écriture pour que l’enregistrement soit possible.Le MD est probablement prévu pour la lecture seulement (MD avec plages préenregistrées).→ La saisie de caractères, l’enregistrement, l’édition, etc. sont impossibles sur les MD de lecture vendus dans le commerce.
Un appareil i.LINK ne répond pas.	→ Assurez-vous que les câbles de liaison i.LINK sont raccordés correctement (page 15).→ Débranchez les câbles de liaison i.LINK puis rebranchez-les.
Les noms affichés des MD ou CD ne correspondent pas aux données des disques.	→ Redémarrez Digital Link Manager.
