Tipo de producto	Kit de conexión y software de control para cadena de audio LISSA
Marca	Sony
Modelo	PCLK-LSA1
Contenido del kit	Cable de enlace i.LINK (1), CD-ROM Digital Link Manager, manual de instrucciones, tarjeta de garantía
Compatibilidad de software	Windows 98 Segunda Edición / Windows 2000
Hardware requerido	Computadora compatible IBM PC/AT con conector i.LINK, lector de CD-ROM
Espacio en disco requerido	10 MB o más
Pantalla requerida	VGA (640×480 píxeles), 65,536 colores o más
Dispositivos compatibles	STR-LSA1, CDP-LSA1, MDS-LSA1
Funciones principales	Control de los dispositivos LISSA desde el ordenador, entrada de texto, edición de MD, grabación CD-MD por arrastrar y soltar, selección y presintonía de radio, grabación de radio en MD, ajustes de audio
Conectividad	i.LINK (IEEE 1394)
Longitud del cable incluido	No especificada (cable i.LINK estándar)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar la humedad y productos químicos.
Precauciones de seguridad	Desconectar los dispositivos i.LINK antes de instalar el software. No introducir objetos metálicos en el conector i.LINK. Usar solo con los dispositivos especificados.
Piezas de repuesto y reparabilidad	El cable i.LINK puede reemplazarse por un cable estándar (4 pines-6 pines si es necesario). El software puede reinstalarse desde el CD-ROM.
Garantía	Garantía limitada por Sony (reemplazo del producto defectuoso)
Información general	Este software no transmite datos musicales entre el ordenador y los dispositivos i.LINK. El manual en línea está en formato PDF y requiere Adobe Acrobat Reader.

Preguntas frecuentes - PCLKLSA1 SONY

¿Qué sistemas operativos son compatibles con el software Digital Link Manager?

El software es compatible con Windows 98 Segunda Edición y Windows 2000. No funciona en Windows 3.1, 95 o NT.

¿Puedo usar este kit con una computadora Macintosh?

No, el software Digital Link Manager solo funciona en computadoras compatibles IBM PC/AT. No es compatible con Macintosh.

¿Qué hacer si la visualización del rack de audio queda vacía al iniciar el software?

Esto puede ocurrir si los dispositivos LISSA se conectaron después de la instalación del software o sin reiniciar el ordenador. Solución: desconectar todos los periféricos i.LINK, desinstalar y luego reinstalar el software, y reiniciar el ordenador (consulte el procedimiento detallado en el manual).

¿Cómo instalar el software Digital Link Manager?

Inserte el CD-ROM incluido y siga las instrucciones en pantalla. Si la ventana de instalación no aparece, use Panel de control > Agregar o quitar programas. Importante: no conecte los dispositivos i.LINK antes de la instalación.

¿Puedo grabar un CD en un MD directamente desde el ordenador?

Sí, puede grabar un CD en un MD simplemente arrastrando y soltando con el software Digital Link Manager, siempre que los dispositivos CDP-LSA1 y MDS-LSA1 estén conectados.

¿Qué hacer si un dispositivo i.LINK no responde?

Verifique que los cables i.LINK estén correctamente conectados (página 15 del manual). Desconecte y vuelva a conectar los cables. Si el problema persiste, reinicie el software o el ordenador.

¿Cómo abrir el manual en línea?

Después de la instalación, haga clic en Inicio > Programas > Digital Link Manager for LISSA 1.0E > Manual en línea. El manual está en formato PDF y requiere Adobe Acrobat Reader.

¿Puedo usar otro cable i.LINK si el incluido no es adecuado?

Sí, con algunos modelos VAIO, el cable incluido puede no ser adecuado. Use entonces un cable i.LINK opcional (4 pines-6 pines).

¿El software funciona con otros dispositivos que no sean de la serie LISSA?

No, el software Digital Link Manager está diseñado exclusivamente para los dispositivos STR-LSA1, CDP-LSA1 y MDS-LSA1. No se puede usar con otros periféricos i.LINK.

¿Cómo desinstalar el software Digital Link Manager?

Vaya a Panel de control > Agregar o quitar programas, seleccione 'Digital Link Manager for LISSA 1.0E' y haga clic en 'Agregar o quitar'. Confirme la eliminación.

MANUAL DE USUARIO PCLKLSA1 SONY

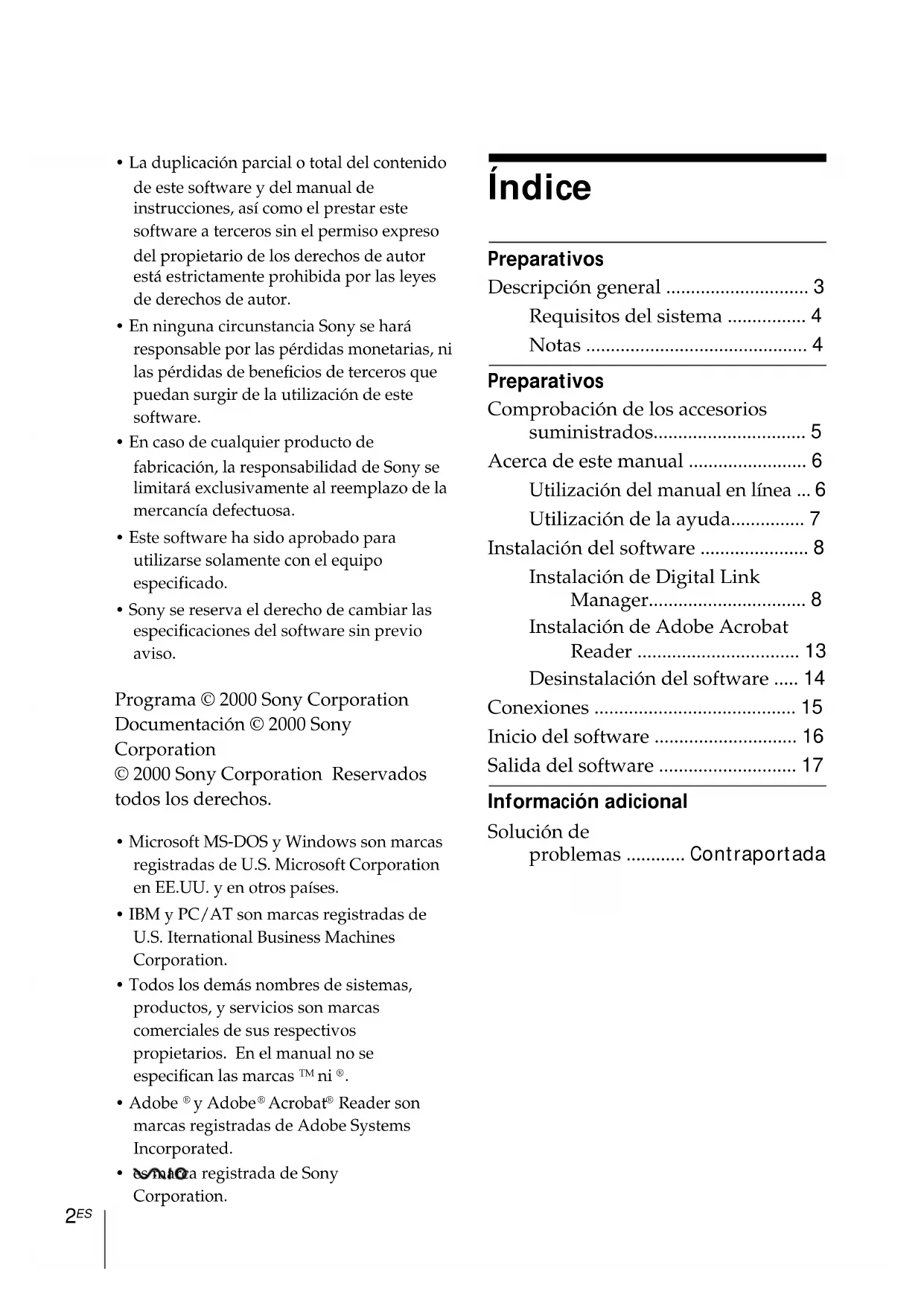

Manual de instrucciones ES

• La duplicación parcial o total del contenido de este software y del manual de instrucciones, así como el prestar este software a terceros sin el permiso expreso del propietario de los derechos de autor está estrictamente prohibida por las leyes de derechos de autor.
• En ninguna circunstancia Sony se hará responsable por las pérdidas monetarias, ni las pérdidas de beneficios de terceros que puedan surgir de la utilización de este software.
• En caso de cualquier producto de fabricación, la responsabilidad de Sony se limitará exclusivamente al reemplazo de la mercancía defectuosa.
• Este software ha sido aprobado para utilizarse solamente con el equipo especificado.
• Sony se reserva el derecho de cambiar las especificaciones del software sin previo aviso.

Programa © 2000 Sony Corporation Documentación © 2000 Sony Corporation

© 2000 Sony Corporation Reservados todos los derechos.

• Microsoft MS-DOS y Windows son marcas registradas de U.S. Microsoft Corporation en EE.UU. y en otros países.
• IBM y PC/AT son marcas registradas de U.S. International Business Machines Corporation.
• Todos los demás nombres de sistemas, productos, y servicios son marcas comerciales de sus respectivos propietarios. En el manual no se especifican las marcas ^TM ni ^® .
• Adobe ^® y Adobe ^® Acrobat ^® Reader son marcas registradas de Adobe Systems Incorporated.
• as marca registrada de Sony Corporation.

Índice

Preparativos

Descripción general 3

Requisitos del sistema ...... 4

Notas 4

Preparativos

Comprobación de los accesorios suministrados.... 5

Acerca de este manual 6

Utilización del manual en línea ... 6

Utilización de la ayuda...... 7

Instalación del software 8

Instalación de Digital Link Manager...... 8

Instalación de Adobe Acrobat Reader .... 13

Desinstalación del software ..... 14

Conexiones 15

Inicio del software 16

Salida del software 17

Información adicional

Solución de problemas ...... Contraportada

Descripción general

Este software le permitirá utilizar su PC para controlar el STR-LSA1, CDP-LSA1, y MDS-LSA1 conectados a su PC con cables conectores i.LINK.

• Controlar componentes de la serie LISSA desde su PC a través de un cable conector i.LINK.
• Introducir texto a través del teclado de su PC para grabar en varios medios.
• Editar minidiscos contemplando el monitor de su PC.
• Grabar fácilmente realizando el arrastre y soltado de un disco compacto a un minidisco.
• Seleccionar una emisora de radiodifusión desde su PC.
• Editar y memorizar emisoras de radiodifusión desde su PC.
• Grabar fácilmente de la radio a un minidisco.
• Comprobar gran variedad de información en el monitor de su PC.
• Realizar ajustes de cada uno de los componentes conectados desde su PC.
• Ajustar el sonido desde su PC.

Requisitos del sistema

Digital Link Manager (Ver. 1.0E) requiere el hardware y software siguientes.

☐ PC PC/AT IBM (o compatible) (Este software no funcionará con Macintosh.)
— Modelo recomendado:
PC tipo libreta VAIO vendidos en Europa a partir del verano del 2000 (PCG-X29, PCG-F701, PCG-F707, PCG-F707K, PCG-F709, PCG-F709K, PCG-Z600NE, PCG-Z600NEK, PCG-SR1K, PCG-C1XD) y modelos posteriores.
— Conector i.LINK (o tarjeta i.LINK)
— Espacio libre de disco duro:
10 MB o más
— Tarjeta de vídeo y controlador de monitor:
VGA (640 · 480 píxeles), 65.536 colores o más
— Unidad de CD-ROM (para instalación del software)

□ Sistema operativo:

Windows98 Second Edition/Windows2000 (Este software no funcionará con Microsoft Windows3.1, Windows95, ni WindowsNT.)

□ Monitor de vídeo:

VGA (640 · 480 píxeles), 65.536 colores o más

Notas

• Este software no soporta la transmisión de datos de música de su PC a un componente i.LINK, ni viceversa.
• Este software solamente podrá utilizarse con un STR-LSA1, CDP-LSA1, y MDS-LSA1.
• Le recomendamos que utilice este software dentro de una configuración compuesta por un STR-LSA1, un CDP-LSA1, y un MDS-LSA1.

Comprobación de los accesorios suministrados

Compruebe si ha recibido los accesorios siguientes suministrados con el PCLK-LSA1. Si falta alguno, póngase en contacto con el establecimiento en el que haya adquirido este juego o con su proveedor Sony.

• Cable conector i.LINK (1)

• CD-ROM Digital Link Manager (1)
- Manual de instrucciones
- Tarjeta de garantía

Acerca de este manual

En este manual se explica cómo instalar Digital Link Manager.

La información más reciente sobre este software se encuentra en el archivo "Readme.txt" del CD-ROM suministrado.

Después de haber instalado el software, podrá utilizar el manual y la ayuda en línea.

Utilización del manual en línea

Antes de utilizar el manual en línea tendrá que instalar Adobe Acrobat Reader (Adobe Systems Incorporated) en su PC. Si no está instalado, realice el procedimiento de "Instalación de Adobe Acrobat Reader" de la página 13.

Con la alimentación de su PC conectada, realice lo siguiente:

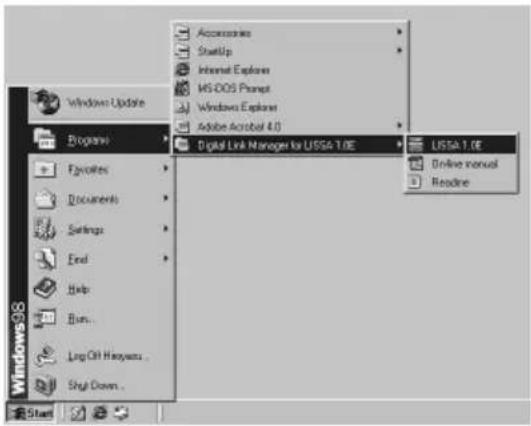

Para abrir el manual en línea, haga clic en "Start", apunte "Program", apunte "Digital Link Manager for LISSA 1.0E", y por último en "On-line manual".

Windows Update Programs Favorites Documents Settings End Help Run... Log Oil Hanyuan Shyf Down Accessories Startup Internet Explorer MS-DOS Prompt Windows Explorer Adobe Acrobat 4.0 Digital Link Manager for USSA 7.0E LSSA 7.0E Online manual Readfire

En el visualizador aparecerá la portada.

SONY. Digital Link Manager for LISSA Version 1.0E PCIK-LSA! © 2018 Microsoft Copyright

Utilización de la ayuda

Nota

La ayuda solamente existe en inglés.

Las instrucciones de operación en otros idiomas se encuentran en el manual en línea (página 6).

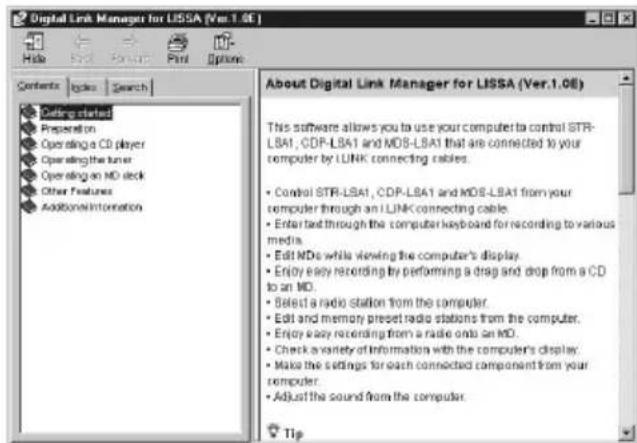

Apertura del índice de ayuda

Haga clic en el botón Help de Main Window, y se abrirá el índice de Digital Link Manager.

• Haga doble clic en ¿y aparecerán los títulos de dicho índice.
• Haga clic en ☐, y aparecerá la explicación sobre tal elemento.
• Haga clic en algo subrayado de la explicación, y se visualizará la página de la explicación relacionada.

Búsqueda mediante palabras clave

Haga clic en la ficha "Index" de la ventana de tópicos de búsqueda, desaparecerá el índice, y aparecerá una lista de palabras clave. Para buscar mediante una palabra clave, introduzca la palabra con la que desee buscar o desplácese por la lista de palabras clave. Para ver la explicación sobre una palabra clave, selecciónela de la lista de palabras clave y haga clic en "Display".

Instalación del software

Para instalar este software en el disco duro de su PC, realice los procedimientos indicados a continuación. Antes de proseguir, ponga su PC en el modo de operación.

Nota

Cerciórese de instalar este software ante conectar un componente i.LINK a su PC. En caso contrario el software no funcionaría.

Instalación de Digital Link Manager

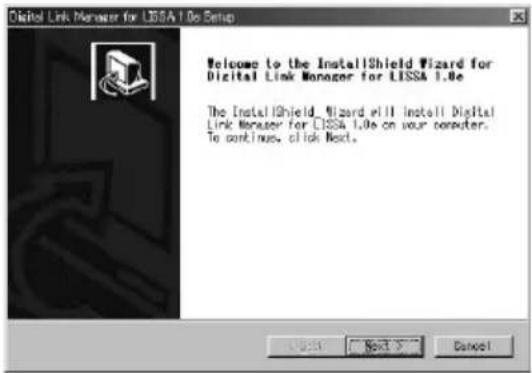

1 Inserte el CD-ROM suministrado en su PC.

Aparecerá la ventana de configuración.

Lea cuidadosamente las precauciones que aparezcan.

Si no aparece la ventana de configuración, realice las operaciones siguientes.

1 Haga clic en "Start", apunte "Settings", y después en "Control Panel".

Se abrirá el panel de control.

2 Haga doble clic en "Add/Remove Programs".

Aparecerá la ventana "Add/Remove Programs Properties".

3 Haga clic en "Install ......", y a continuación en "Next" después de que haya aparecido la ventana "Install Program From Floppy Disk or CD-ROM".

El instalador del CD-ROM se detectará automáticamente, y aparecerá la ventana "Run Installation Program".

4 Compruebe si está visualizándose "X:\Setup.exe" (X significa el nombre de la unidad del CD-ROM) en "Command line for installation program", y haga clic en "Finish". Se iniciará el instalador.

Después de un momento, se iniciará el programa de configuración.

2 Haga clic en "Next".

Aparecerá la ventana de selección del destino.

Para cambiar la carpeta de destino, haga clic en "Browse ..." y seleccione la carpeta en la que desee instalar este software.

3 Haga clic en "Next".

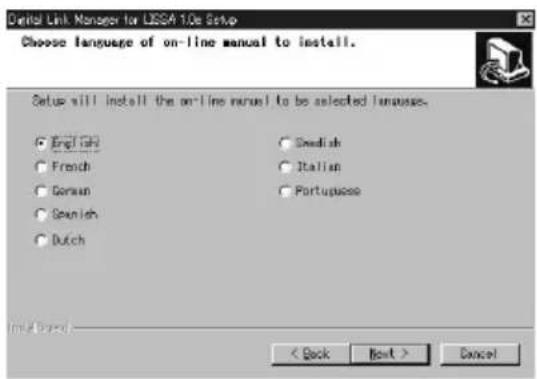

Seleccione de la lista la versión del idioma deseado para el manual en línea a instalar.

(Continúa)

Instalación de Digital Link Manager (continuación)

4 Haga clic en "Next".

Se iniciará el proceso de instalación en el disco duro.

Se creará la subcarpeta Digital Link Manager en la carpeta en la que haya instalado el software.

5 Haga clic en "Finish" después de que aparezca la ventana de finalización del procedimiento de instalación.

Se abrirá el archivo "Readme.txt".

Cerciórese de leer las instrucciones que aparezcan.

6 Cierre el archivo "Readme.txt".

Aparecerá la pantalla para reinicio de su PC.

7 Expulse el CD-ROM y reinicie su PC.

Esto finalizará el proceso de configuración.

Cerciórese de reiniciar su PC. Si no lo hace, el software o funcionará adecuadamente.

Notas

• La instalación del software creará una carpeta. Como este software utiliza esta carpeta, no la borre, mueva, ni cambie su contenido.
• Cuando conecte el STR-LSA1, el CDP-LSA1, o el MDS-LSA1 a su PC por primera vez, y el sistema operativo de su ordenador sea Windows2000, puede aparecer un mensaje solicitándole que inserte el CD-ROM suministrado. En este caso, siga las instrucciones de la pantalla.

Si no aparece nada en Audio Rack View cuando utilice el software por primera vez

Cuando utilice el Digital Link Manager, los iconos de los componentes conectados no aparecerán en el Audio Rack View y la siguiente ventana aparecerá si:

• se conectaron los componentes de la serie LISSA en su ordenador después de instalar el Digital Link Manager.
• se conectaron los componentes de la serie LISSA en su ordenador después de instalar el Digital Link Manager, pero no volvió a hacer funcionar el ordenador.

LISSA ? _ x

Si aparece la ventana cuando se utiliza el Windows98 Second Edition

1 Desconecte todos los equipos i.LINK de su ordenador.
2 Realice el procedimiento de "Desinstalación del software" en la página 14 para desinstalar el software.
3 Realice el procedimiento de "Instalación de Digital Link Manager" en la página 8 para volver a instalar el software.
4 Vuelva a hacer funcionar el ordenador.

(Continúa)

Instalación de Digital Link Manager (continuación)

Si aparece la ventana cuando se utiliza el Windows2000

1 Desconecte todos los equipos i.LINK del ordenador y vuelva a conectar sólo los componentes de la serie LISSA en su ordenador.

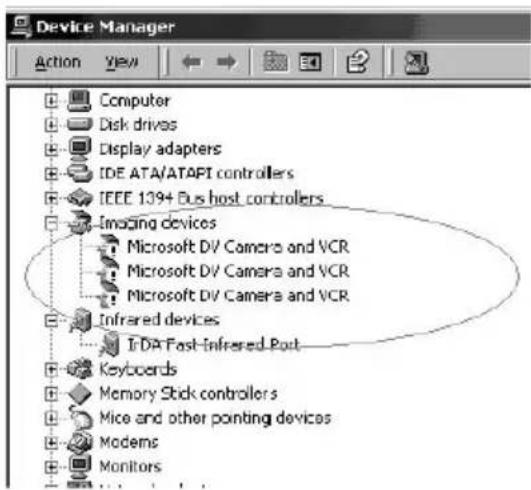

2 Haga clic en el lado derecho sobre "My Computer", seleccione "Properties", haga clic en la ficha "Hardware" y haga clic en "Device Manager" para abrir la ventana "Device Manager".

3 Haga doble clic en "Microsoft DV Camera and VCR", haga clic en la ficha "Driver" de la ventana "Properties" y haga clic en "Update Driver" para actualizar el controlador.

4 Seleccione "Sony i.LINK device (xxx-LSA1)" (el xxx indica MDS, CDP o STR, el nombre del modo del componente de la serie LISSA) en la ventana, como controlador.

5 Vuelva a hacer funcionar el ordenador.

Instalación de Adobe Acrobat Reader

Usted tendrá que instalar Adobe Acrobat Reader en su PC para poder abrir el manual en línea.

Solamente en la versión inglesa de Adobe Acrobat Reader 4.0 se suministra el directorio Acrobat, que se proporciona con el CD-ROM.

Las versiones en diferentes idiomas de Adobe Acrobat Reader 4.0 están disponibles en el sitio Web de Adobe (http://www.adobe.com/).

Descargue la versión deseada del sitio Web, e instálela.

Realice el procedimiento siguiente para instalar la versión en inglés de Adobe Acobat Reader 4.0.

1 Haga doble clic en "ar405eng.exe" del directorio de Acrobat. Aparecerá la ventana de instalación de Adobe Acrobat Reader. Lea cuidadosamente las precauciones que aparezcan.

Si no desea realizar la instalación, haga clic en "Cancel".

Nota

Si en su PC está instalado Adobe Acrobat Reader 3.0, aparecerá "Warning". En este caso, desinstale Adobe Acrobat Reader 3.0 y reinicie su PC. Si instala Adobe Acrobat Reader 4.0 después de reiniciar su PC, no aparecerá "Warning".

2 Para instalar la aplicación, siga las instrucciones que aparezcan en la pantalla.

Desinstalación del software

Si no necesita Digital Link Manager o Adobe Acrobat Reader, desinstálelo de la forma siguiente:

1 Seleccione, y haga que se visualice, el panel de control. Haga clic en "Start", apunte "Settings", y después en "Control Panel" para abrir el panel de control.
2 Haga doble clic en "Add/Remove Programs". Aparecerá la ventana "Add/Remove Programs Properties".
3 Haga clic en "Digital Link Manager for LISSA 1.0E" o "Adobe Acrobat Reader 4.0" de la lista de programas.
4 Haga clic en "Add/Remove".
5 Haga clic en "OK" de la ventana "Confirm File Deletion". Se iniciará el desinstalador y el software seleccionado en el paso 3 se borrará automáticamente.

Conexiones

No conecte un componente i.LINK a su PC antes de instalar el software.

Conecte el componente de la serie LISSA a su PC con un cable conector i.LINK.

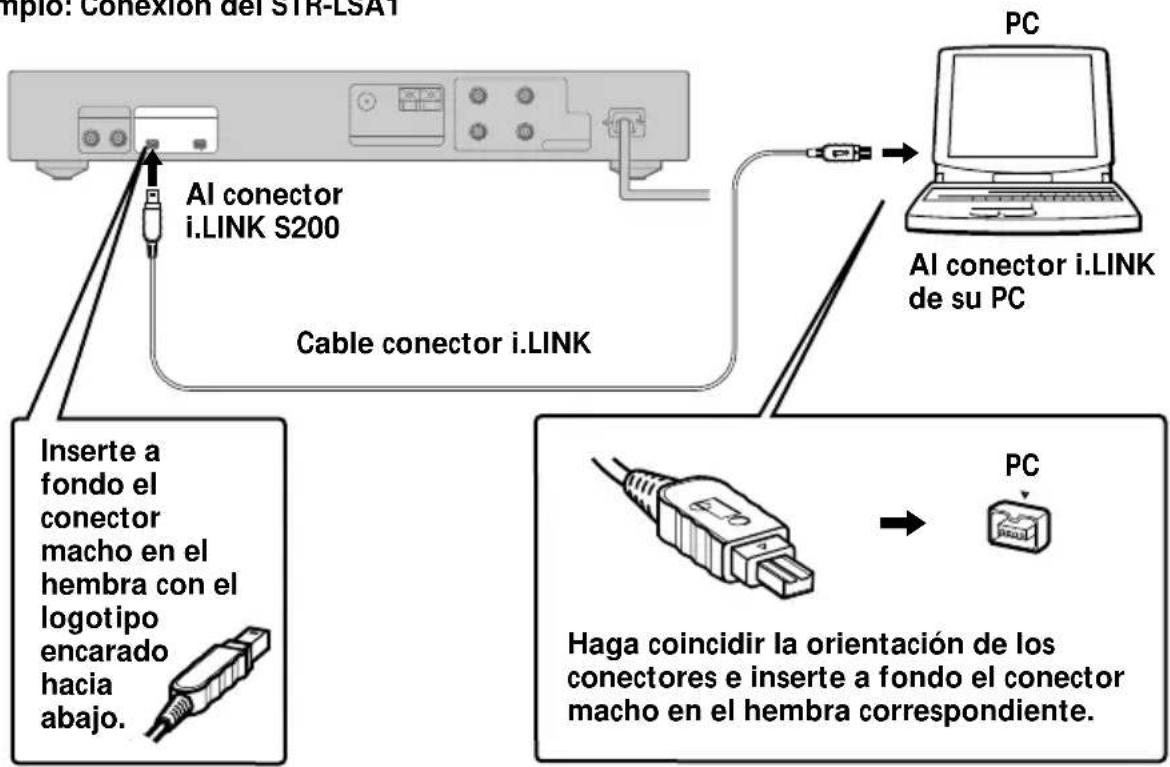

Ejemplo: Conexión del STR-LSA1

Notas

• Los diferentes modelos de PC poseen nombres distintos para sus conectores i.LINK. Para más información, consulte el manual de instrucciones de su PC.
• Cuando realice la conexión, haga coincidir la orientación del conector del cable con el de su PC. La orientación del conector variará de acuerdo con el PC.
• Cerciórese de insertar la clavija en forma recta. Si la insertarse inclinada, podría dañar la clavija y la toma.
• No inserte ningún objeto metálico en los conectores. Si lo hiciese, podría provocar cortocircuitos y causar daños.
• Quizás no pueda utilizar el cable conector i.LINK suministrado con ciertos modelos de VAIO. Si su modelo es uno de éstos, utilice un cable conector i.LINK opcional (4-6 contactos).

Inicio del software

Notas

• Antes de iniciar el software cerciórese de desactivar todas las funciones de control de la ventana “Power Properties”.
• No desconecte la alimentación de su PC durante la grabación en el MDS-LSA1. Si lo hiciese, la grabación no podría realizarse correctamente.
• Mientras esté utilizando el software solamente funcionarán las teclas del deck o del mando a distancia siguientes para hacer funcionar el MDS-LSA1:

■, 令, DISPLAY, ▷▶, ▶, ▶, ◀◀/▶▶, ◀◀/▶▶, PLAY MODE

- El MDS-LSA1 no se conectarán automáticamente* si inicia el software mientras el MDS-LSA1 esté en medio de la grabación sincronizada con un disco compacto. Para conectar este componente, inicie el software después de haber parado la grabación sincronizada con un disco compacto, o espere hasta que finalice tal grabación y después utilice el menú que aparece al hacer clic con el botón derecho en Audio Rack View para conectar el component.

* • Cuando seleccione "Attach", el componente especificado se vinculará a la configuración i.LINK, permitiéndole comprobar la condición del componente y controlarlo.

- En este momento solamente podrá conectar el STR-LSA1.

→ Haga clic en “Start”, apunte “Program”, apunte “Digital Link Manager for LISSA 1.0E”, y después haga clic en “LISSA 1.0E”.

Este software se iniciará y aparecerá la ventana principal de Digital Link Manager.

Cuando inicie el software, aparecerá la visualización siguiente (cuando haya seleccionado el minidisco como fuente de sonido):

Si no aparece nada en el Audio Rack View cuando utilice el software por primera vez, consulte la página 11.

Salida del software

→ Haga clic en de la ventana principal.

Solución de problemas

Si experimenta cualquiera de las dificultadas siguientes al utilizar este software, use esta guía de solución de problemas para remediar el problema. Si cualquier problema persiste, consulte a su proveedor Sony.

Consulte también el manual de instrucciones de su PC, así como el archivo "Readme.txt" instalado en el disco duro con el software.

Problema Causa/solución
La pantalla no responde o tiene errores.	→ Desconecte y vuelva a conectar la alimentación del componente i.LINK, y después reinicie Digital Link Manager.→ Inicie otra aplicación utilizada a menudo para comprobar si su PC funciona adecuadamente.→ Pruebe desinstalando (página 14) y volviendo a instalar (página 8).
No se pueden introducir caracteres, grabar, editar, etc.	La lengüeta de protección contra grabación del minidisco puede estar en la posición de protección contra escritura.→ Deslice la lengüeta de protección contra grabación hasta la posición que permita grabar.Es posible que el minidisco solamente pueda reproducirse (minidisco con canciones previamente grabadas).→ La introducción de caracteres, la grabación, la edición, etc. no serán posibles con minidiscos para reproducción solamente.
El componente i.LINK no responde.	→ Cerciórese de que los cables conectores i.LINK estén adecuadamente conectados (página 15).→ Desconecte los cables conectores i.LINK y después vuelva a conectarlos
El nombre visualizado del minidisco o del disco compacto no corresponde con los datos del disco.	→ Reinicie Digital Link Manager.
