BEDIENUNGSANLEITUNG PCLKLSA1 SONY

• Eine vollständige oder teilweise Vervielfältigung dieser Software und der Bedienungsanleitung sowie das Verleihen dieser Software an Dritte ohne ausdrückliche Genehmigung des Urheberrechtsinhabers verstößt gegen das Urheberrechtsgesetz und ist streng verboten.

• Sony übernimmt keinerlei Haftung für finanzielle Verluste, Gewinnverluste oder Schadensersatzforderungen Dritter, die sich aus dem Gebrauch dieser Software ergeben.

• Für den Fall von Herstellungsfehlern beschränkt sich die Verantwortung der Firma Sony ausschließlich auf den Ersatz der defekten Ware.

• Diese Software ist nur für den Gebrauch mit der angegebenen Ausrüstung zugelassen.

• Sony behält sich das Recht vor, Änderungen an den Software- Spezifikationen ohne Vorankündigung vorzunehmen. Program © 2000 Sony Corporation Documentation © 2000 Sony Corporation © 2000 Sony Corporation. Alle Rechte vorbehalten.

• Microsoft, MS-DOS und Windows sind eingetragene Warenzeichen der US Microsoft Corporation in den USA und anderen Ländern.

• IBM und PC/AT sind eingetragene Warenzeichen der U.S. International Business Machines Corporation.

• Alle anderen Systemnamen, Produktnamen und Anbieternamen sind Warenzeichen der betreffenden Eigner. Die Kennzeichnungen

werden in der Anleitung weggelassen.

Reader sind Warenzeichen der Adobe Systems Incorporated.

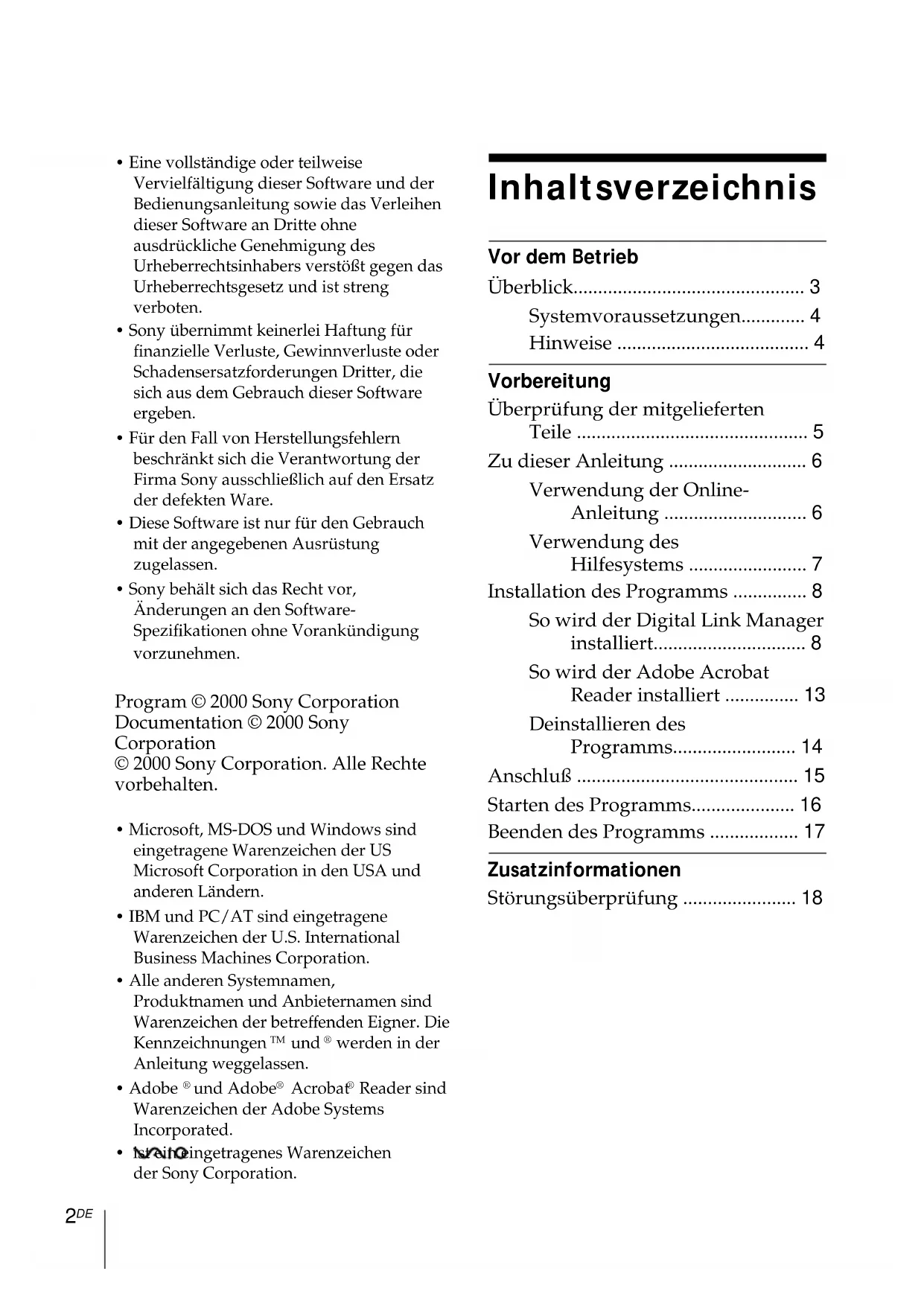

• ist ein eingetragenes Warenzeichen der Sony Corporation. Inhaltsverzeichnis Vor dem Betrieb Überblick............................................... 3 Systemvoraussetzungen............. 4 Hinweise ....................................... 4 Vorbereitung Überprüfung der mitgelieferten Teile ............................................... 5 Zu dieser Anleitung ............................ 6 Verwendung der Online- Anleitung ............................. 6 Verwendung des Hilfesystems ........................ 7 Installation des Programms ............... 8 So wird der Digital Link Manager installiert............................... 8 So wird der Adobe Acrobat Reader installiert ............... 13 Deinstallieren des Programms......................... 14 Anschluß ............................................. 15 Starten des Programms..................... 16 Beenden des Programms .................. 17 Zusatzinformationen Störungsüberprüfung ....................... 183

Vor dem Betrieb Vor dem Betrieb Überblick Mit diesem Programm können Sie Geräte STR-LSA1, CDP-LSA1 und MDS-LSA1, die über i.LINK-Kabel angeschlossen sind, von einem einem Computer aus steuern.

• Steuern von Geräten der LISSA-Serie vom Computer aus über i.LINK-Kabel.

• Texteingabe über die Computer-Tastatur.

• Editieren von MDs auf dem Computer-Bildschirm.

• Einfaches Überspielen einer CD auf eine MD durch Ziehen und Ablegen.

• Senderwahl vom Computer aus.

• Speichern von Sendern und Ändern der Senderspeicherung vom Computer aus.

• Einfaches Aufnehmen eines Radioprogramms auf MD.

• Anzeigen verschiedener Informationen auf dem Computer- Bildschirm.

• Steuerung der angeschlossenen Geräte vom Computer aus.

• Einstellung des Tons vom Computer aus. DE4

Systemvoraussetzungen Damit der Digital Link Manager (Version 1.0E) auf Ihrem Computer läuft, müssen Hardware und Software die folgenden Anforderungen erfüllen. s IBM PC/AT (oder kompatibler) Computer. (Das Programm läuft nicht auf Macintosh-Computern.) — Empfohlene Modelle: VAIO Notebook-Computer, die in Europa ab Sommer 2000 im Handel erhältlich sind (PCG-X29, PCG-F701, PCG-F707, PCG-F707K, PCG-F709, PCG-F709K, PCG-Z600NE, PCG-Z600NEK, PCG-SR1K, PCG-C1XD) und spätere Modelle. — i.LINK-Anschluß (oder i.LINK-Karte) — Festplatten-Speicherplatz: 10 MB oder mehr — Grafikkarte und Bildschirmtreiber: VGA (640 x 480 Pixel), 65.536 Farben oder mehr — CD-ROM-Laufwerk (zur Installation des Programms) s Betriebssystem : Windows98 Second Edition/Windows2000. (Unter Microsoft Windows3.1, Windows95 und WindowsNT läuft das Programm nicht.) s Monitor: VGA (640 x 480 Pixel), 65.536 Farben oder mehr Hinweise

• Eine Musikdatenübertragung vom Computer zu einem i.LINK-Gerät oder umgekehrt wird nicht vom Programm unterstützt.

• Das Programm ermöglicht nur eine Steuerung der Geräte STR-LSA1, CDP-LSA1 und MDS-LSA1.

• Wir empfehlen, das Programm zur Steuerung einer Anlage zu benutzen, die aus einem STR-LSA1, einem CDP-LSA1 und einem MDS-LSA1 besteht.5

Vorbereitung Überprüfung der mitgelieferten Teile Vergewissern Sie sich, daß die folgenden Teile im Lieferumfang des PCLK-LSA1 enthalten sind. Sollte ein Teil fehlen, wenden Sie sich an das Geschäft, in dem Sie dieses Kit gekauft haben, oder an den nächsten Sony Händler.

• Garantiekarte Vorbereitung Vor dem Betrieb/Vorbereitung6

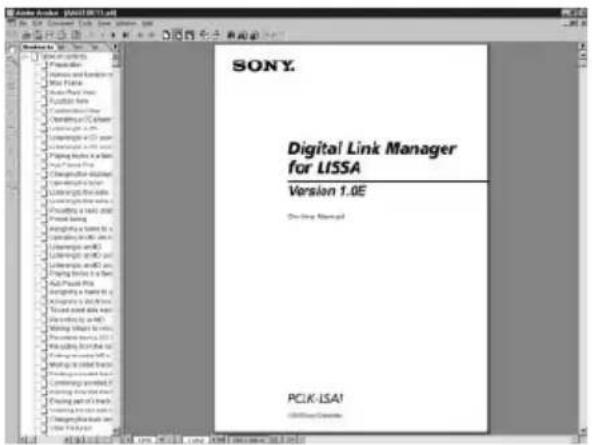

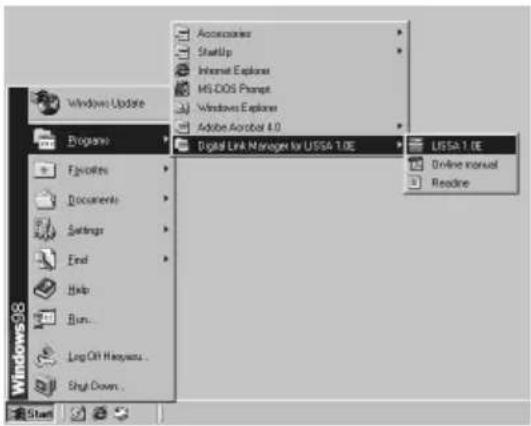

Zu dieser Anleitung Diese Anleitung behandelt die Installation des Digital Link Manager. Die aktuellsten Informationen zum Programm finden Sie in der „Readme.txt“-Datei auf der mitgelieferten CD-ROM. Nach dem Installieren des Programms stehen Ihnen die Online- Anleitung und das Hilfesystem zur Verfügung. Verwendung der Online-Anleitung Die Online-Anleitung steht nur zur Verfügung, wenn zuvor Adobe Acrobat Reader (Adobe Systems Incorporated) im Computer installiert wurde. Führen Sie gegebenenfalls den unter „So wird der Adobe Acrobat Reader installiert“ auf Seite 13 behandelten Vorgang aus. Wenn Sie die Online-Anleitung verwenden wollen, führen Sie bei eingeschaltetem Computer den folgenden Vorgang aus: , Klicken Sie auf „Start“, wählen Sie „Program“ und dann „Digital Link Manager for LISSA 1.0E“, und klicken Sie auf „On-line manual“, um die Online-Anleitung zu öffnen. Die Übersichtsseite erscheint.7

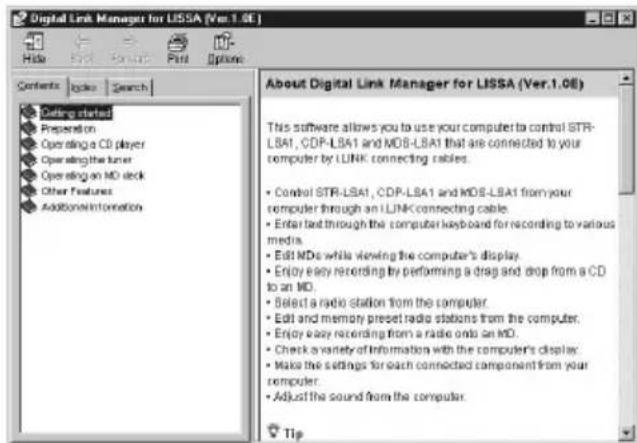

Vorbereitung Verwendung des Hilfesystems Hinweis Das Hilfesystem ist nur in Englisch verfügbar. Informationen in anderen Sprachen finden Sie in der Online-Anleitung (Seite 6). Öffnen der Liste mit den Hilfethemen Klicken Sie im Hauptfenster auf die Hilfetaste. Eine Liste mit den Hilfethemen zum Digital Link Manager öffnet sich.

• Doppelklicken Sie auf , um die Titel dieses Themenkomplexes anzuzeigen.

• Klicken Sie auf , um die Hilfe zu einem Thema anzuzeigen.

• Klicken Sie auf einen unterstrichenen Textteil, um die Erläuterungsseite zu diesem Textteil abzurufen. Suchen mit Schlüsselwörtern Klicken Sie in der obigen Themendialogbox auf das Register „Index“. Das Inhaltsverzeichnis verschwindet dann, und statt dessen erscheint eine Liste mit den Schlüsselwörtern. Geben Sie das gewünschte Schlüsselwort ein, oder rollen Sie die Liste, um das Schlüsselwort zu suchen. Um den Erläuterungstext zum Schlüsselwort anzuzeigen, wählen Sie das Schlüsselwort in der Liste, und klicken Sie auf „Display“.8

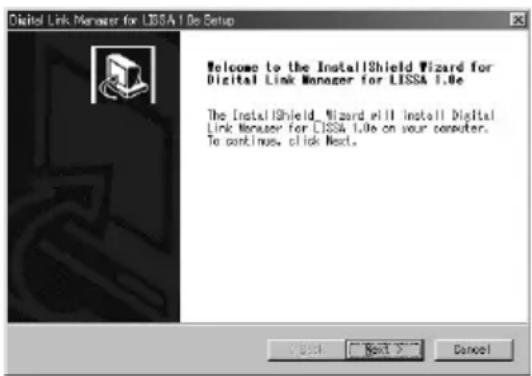

Installation des Programms Nachdem der Computer betriebsbereit ist, installieren Sie das Programm wie folgt auf die Festplatte. Hinweis Beim Installieren darf kein i.LINK-Gerät am Computer angeschlossen sein. Ansonsten läuft das Programm nicht richtig. So wird der Digital Link Manager installiert 1 Legen Sie die mitgelieferte CD-ROM in das Laufwerk ein. Das Setup-Fenster erscheint. Lesen Sie die Hinweise sorgfältig durch. Erscheint das Fenster nicht, verfahren Sie wie folgt: 1 Klicken Sie auf „Start“, wählen Sie „Settings“, und klicken Sie dann auf „Control Panel“. Das Control Panel öffnet sich. 2 Doppelklicken Sie auf „Add/Remove Programs“. Die Dialogbox „Add/Remove Programs Properties“ erscheint. 3 Klicken Sie auf „Install .......“ und dann, nachdem sich das „Install Program From Floppy Disk or CD-ROM“-Fenster geöffnet hat, auf „Next“. Der Installationsassistent auf der CD-ROM wird automatisch aktiviert, und das „Run Installation Program“-Fenster öffnet sich.9

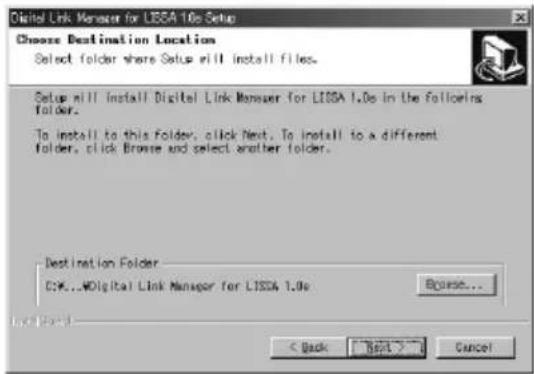

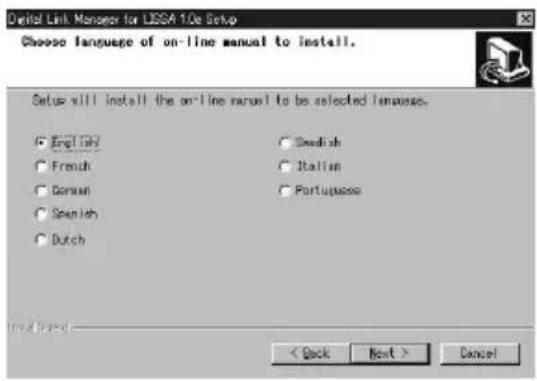

Vorbereitung 4 Vergewissern Sie sich, daß „X:\Setup.exe“ (X ist der Name des CD-ROM-Laufwerks) in der „Command line for installation program“ angezeigt wird, und klicken Sie dann auf „Finish“. Der Installationsassistent startet. Kurze Zeit später startet das Setup-Programm. 2 Klicken Sie auf „Next“. Eine Dialogbox zur Wahl des Ziels erscheint. Wenn Sie den Zielordner ändern wollen, klicken Sie auf „Browse...“, und wählen Sie den Ordner, in dem das Programm installiert werden soll. 3 Klicken Sie auf „Next”. Wählen Sie die gewünschte Sprachversion des zu installierenden Online-Handbuchs aus der Liste aus. (Bitte wenden.)10

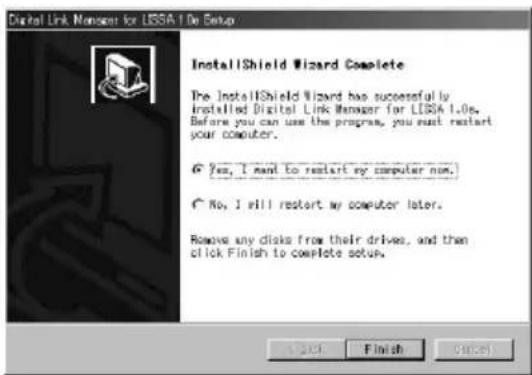

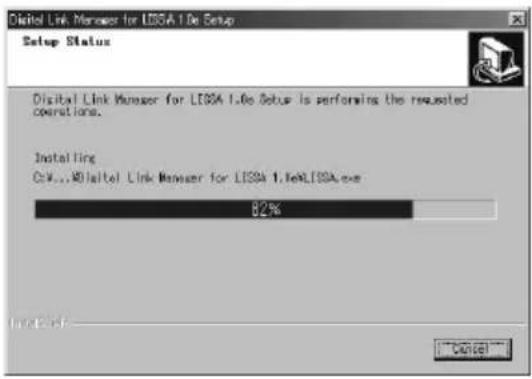

4 Klicken Sie auf „Next“. Auf der Festplatte wird der Ordner Digital Link Manager erzeugt und das Programm in diesem Ordner installiert. 5 Wenn das Fenster zum Beenden der Installation erscheint, klicken Sie auf „Finish“. Eine „Readme.txt“-Datei öffnet sich. Lesen Sie die Informationen durch. 6 Schließen Sie die „Readme.txt“-Datei. Das Fenster zum erneuten Hochstarten des Computers erscheint. 7 Nehmen Sie die CD-ROM heraus, und starten Sie den Computer neu hoch. Die Installation ist damit beendet. Der Computer muß unbedingt neu hochgestartet werden, sonst läuft das Programm nicht richtig. So wird der Digital Link Manager installiert (Fortsetzung)11

Vorbereitung Hinweise

• Beim Installieren des Programms wird ein neuer Ordner angelegt. Da dieser vom Programm benötigt wird, darf er nicht gelöscht, verschoben oder inhaltlich verändert werden.

• Wenn Sie unter Windows2000 die Geräte STR-LSA1, CDP-LSA1 und MDS-LSA1 zum ersten Mal an den Computer anschließen, werden Sie möglicherweise durch eine Meldung aufgefordert, die mitgelieferte CD-ROM einzulegen. Folgen Sie dann den Bildschirmanweisungen. Wenn beim erstmaligen Starten der Software in der Audiotrack-Übersicht nichts angezeigt wird Wenn Sie den Digital Link Manager starten, werden die Ikone der angeschlossenen Geräte in der Audiotrack-Übersicht nicht angezeigt und das unten dargestellte Fenster erscheint, wenn:

• Sie die Geräte der LISSA-Serie erst nach der Installation des Digital Link Manager an Ihren Computer angeschlossen haben.

• Sie die Geräte der LISSA-Serie erst nach der Installation des Digital Link Manager an Ihren Computer angeschlossen haben, jedoch den Computer nicht neu hochgestartet haben. Wenn dieses Fenster erscheint, während Sie Windows98 Second Edition verwenden 1 Trennen Sie die Anschlüsse aller i.LINK-Geräte vom Computer. 2 Machen Sie die Installation der Software rückgängig, indem Sie nach Anweisungen unter „Deinstallieren des Programms” auf Seite 14 vorgehen. 3 Führen Sie die erneute Installation der Software durch, indem Sie nach Anweisungen unter „So wird der Digital Link Manager installiert” auf Seite 8 vorgehen. 4 Starten Sie den Computer neu hoch. (Bitte wenden.)12

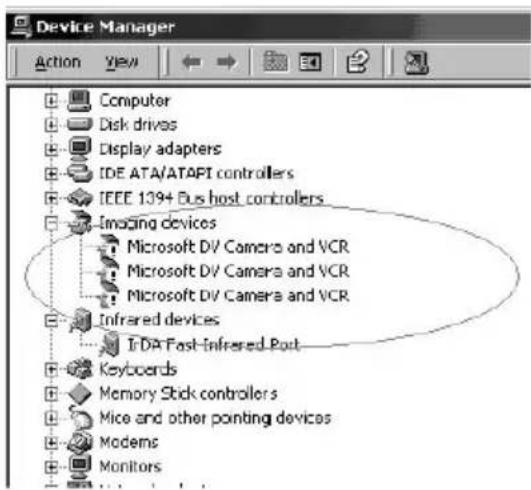

Wenn dieses Fenster erscheint, während Sie Windows2000 verwenden 1 Trennen Sie die Anschlüsse aller i.LINK-Geräte vom Computer und schließen Sie nur die Geräte der LISSA-Serie wieder an den Computer an. 2 Rechter Mausklick auf „My Computer”, wählen Sie „Properties”, klicken Sie auf „Hardware” und dann auf „Device Manager”, um „Device Manager”- Fenster zu öffnen. 3 Doppelklick auf „Microsoft DV Camera and VCR”, dann klicken Sie auf „Driver” im „Properties”-Fenster und dann auf „Update Driver”, um den Treiber zu aktualisieren. 4 Wählen Sie im Fenster als Treiber „Sony i.LINK device (xxx-LSA1)” (xxx, als MDS, CDP oder STR angegeben, ist die Modellbezeichnung des Gerätes der LISSA-Serie). 5 Starten Sie den Computer neu hoch. So wird der Digital Link Manager installiert (Fortsetzung)13

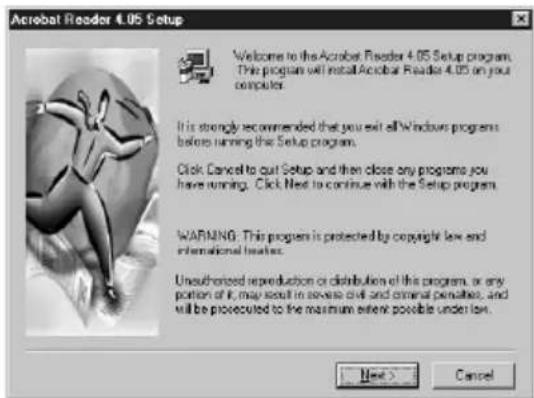

Vorbereitung So wird der Adobe Acrobat Reader installiert Die Online-Anleitung kann nur geöffnet werden, wenn der Adobe Acrobat Reader im Computer installiert ist. Im Acrobat-Ordner der mitgelieferten CD-ROM ist nur die englische Version des Adobe Acrobat Reader 4.0 vorhanden. Andere Sprachversionen des Adobe Acrobat Reader 4.0 können Sie auf der Adobe-Website (http://www.adobe.com/) herunterladen und installieren. Die folgende Anleitung gilt für die englische Version des Adobe Acrobat Reader 4.0. 1 Doppelklicken Sie im Acrobat-Ordner auf „ar405eng.exe”. Das Adobe Acrobat Reader Setup-Fenster erscheint. Lesen Sie die Hinweise sorgfältig durch. Wenn keine Installation ausgeführt werden soll, klicken Sie auf „Cancel“. Hinweis Wenn in Ihrem Computer bereits der Adobe Acrobat Reader 3.0 installiert ist, erscheint „Warning“. Deinstallieren Sie in einem solchen Fall den Adobe Acrobat Reader 3.0, starten Sie Ihren Computer neu hoch, und installieren Sie den Adobe Acrobat Reader 4.0 erneut. „Warning“ erscheint dann nicht mehr. 2 Zur Installation des Programms folgen Sie den Anweisungen auf dem Bildschirm.14

Deinstallieren des Programms Wenn Sie den Digital Link Manager oder den Adobe Acrobat Reader nicht mehr benötigen, deinstallieren Sie das Programm wie folgt: 1 Wählen Sie wie folgt das Control Panel: Klicken Sie auf „Start“, wählen Sie „Settings“, und klicken Sie dann auf „Control Panel“. 2 Doppelklicken Sie auf „Add/Remove Programs“. Die Dialogbox „Add/Remove Programs Properties“ erscheint. 3 Klicken Sie in der Programmliste auf „Digital Link Manager for LISSA 1.0E“ oder „Adobe Acrobat Reader 4.0“. 4 Klicken Sie auf „Add/Remove“. 5 Klicken Sie im „Confirm File Deletion“-Fenster auf „OK“. Der Deinstallationsassistent startet, und das im Schritt 3 gewählte Programm wird gelöscht.15

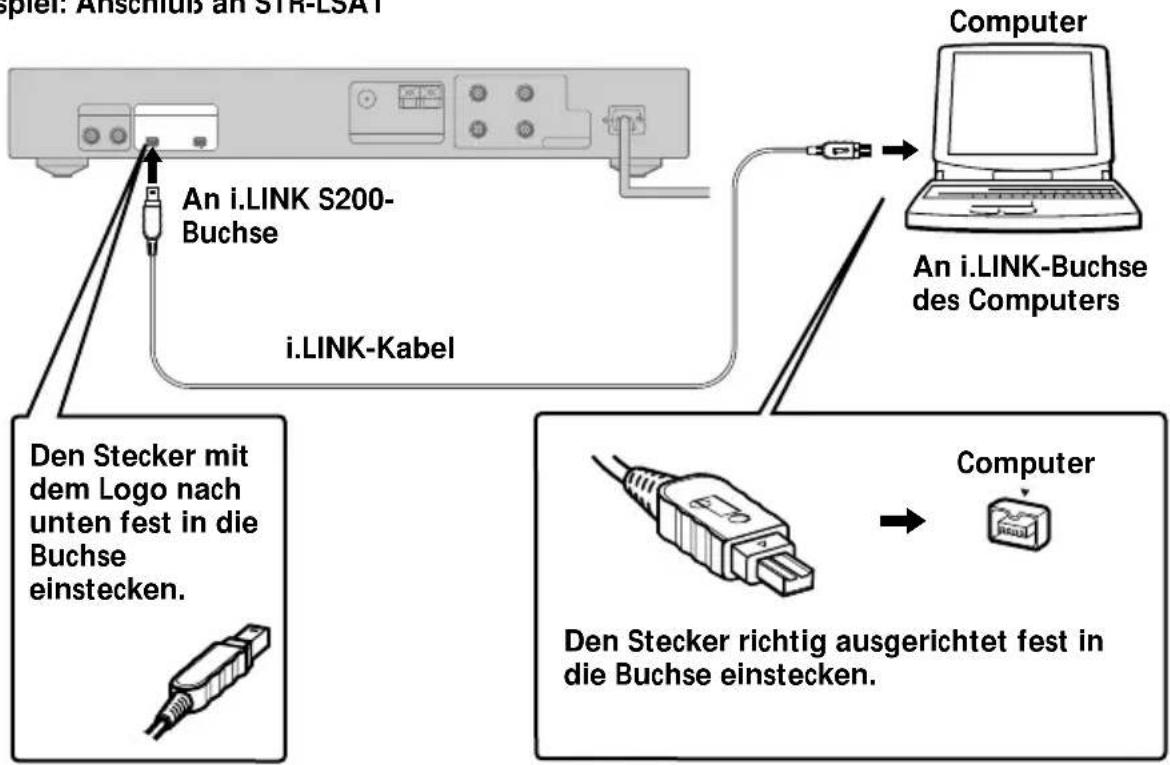

Vorbereitung Anschluß Schließen Sie das i.LINK-Gerät erst an den Computer an, nachdem Sie das Programm installiert haben. Schließen Sie die Geräte der LISSA-Serie über i.LINK-Kabel an Ihren Computer an. Beispiel: Anschluß an STR-LSA1 v v

• Die Bezeichnung der i.LINK-Buchse kann von Computer zu Computer verschieden sein. Einzelheiten entnehmen Sie bitte dem Handbuch Ihres Computers.

• Achten Sie sorgfältig darauf, den Stecker richtig herum einzustecken. Die Ausrichtung kann je nach Computer verschieden sein.

• Stecken Sie den Stecker gerade ein. Durch verkantetes Einstecken kann die Buchse oder der Stecker beschädigt werden.

• Stecken Sie keine Metallgegenstände in die i.LINK-Buchse, da es sonst durch Kurzschluß zu Beschädigungen kommen kann.

• Bei bestimmten Geräten der VAIO-Serie kann das mitgelieferte i.LINK-Kabel nicht verwendet werden. Es wird stattdessen ein getrennt erhältliches 4-Pol-6- Pol i.LINK-Kabel benötigt. Computer i.LINK-Kabel An i.LINK S200- Buchse Den Stecker mit dem Logo nach unten fest in die Buchse einstecken. Den Stecker richtig ausgerichtet fest in die Buchse einstecken. An i.LINK-Buchse des Computers Computer16

Starten des Programms Hinweise

• Schalten Sie alle Stromsteuerfunktionen im „Power Properties”- Fenster aus, bevor Sie das Programm starten.

• Schalten Sie während der Aufnahme mit dem MDS-LSA1 den Computer nicht ein oder aus, da sonst die Aufnahme nicht richtig ausgeführt wird.

• Während das Programm läuft, können am MD-Deck MDS-LSA1 und an der Fernbedienung nur die folgenden Tasten benutzt werden: x, A, DISPLAY, HX, N, X, ./>, m/M, PLAY MODE.

• MDS-LSA1 wird nicht automatisch aktiviert*, wenn sich der MDS-LSA1 beim Starten des Programms gerade im CD-Synchro- Aufnahmebetrieb befindet. Zum Aktivieren dieses Geräts müssen Sie vor dem Starten des Programms die CD-Synchro-Aufnahme stoppen oder abwarten, bis die CD-Synchro-Aufnahme beendet ist, dann in der Audiorack-Übersicht mit der rechten Maustaste klicken und in dem sich öffnenden Menü die Geräte aktivieren.

• •Bei Wahl von „Attach” wird das betreffende Gerät der i.LINK- Konfiguration aktiviert. Der Zustand des Geräts kann dann überprüft und das Gerät kann gesteuert werden.

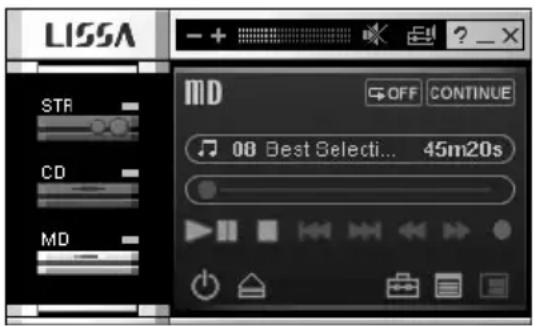

• Nur jeweils ein STR-LSA1 kann regietriert werden. , Klicken Sie auf „Start“, wählen Sie dann „Program“ und „Digital Link Manager for LISSA 1.0E“, und klicken Sie auf „LISSA 1.0E“. Das Digital Link Manager-Programm wird gestartet, und das Hauptfenster erscheint. Wenn Sie nach dem Starten als Programmquelle die Option MD gewählt haben, erscheint folgende Anzeige: Wenn beim erstmaligen Starten der Software in der Audiotrack- Übersicht nichts angezeigt wird, siehe Seite 11.17

Vorbereitung Beenden des Programms , Klicken Sie auf im Hauptfenster.18

Störungsüberprüfung Sollte es beim Betrieb des Programms zu Problemen kommen, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Falls dies nicht gelingt, wenden Sie sich an den nächsten Sony Händler. Nehmen Sie bitte auch das Handbuch Ihres Computers und die Datei „Readme.txt“ auf der Festplatte zur Hilfe. Problem Ursache/Abhilfe Keine oder falsche Anzeige auf dem Bildschirm. t Das i.LINK-Gerät einmal aus und wieder einschalten, dann den Digital Link Manager neu starten. t Eine häufig verwendete Applikation starten und prüfen, ob der Computer einwandfrei funktioniert. t Das Programm deinstallieren (Seite 14) und anschließend neu installieren (Seite 8). Zeicheneingabe, Aufnahme, Editieren usw. ist nicht möglich. Die MD-Schreibschutzlamelle ist möglicherweise auf „schreibgeschützt“ geschoben. t Verschieben Sie die Schreibschutzlamelle, so dass eine Aufnahme möglich ist. Eine handelsübliche, nur für Wiedergabe bestimmte MD (vorbespielte MD) wird möglicherweise gerade verwendet. t Zeicheneingabe, Aufnahme, Editieren usw. ist mit vorbespielten MDs nicht möglich. Das i.LINK-Gerät reagiert nicht. t Sicherstellen, daß die i.LINK-Kabel richtig angeschlossen sind (Seite 15). t Die i.LINK-Kabel einmal abtrennen und wieder anschließen. Der angezeigte MD- oder CD-Name stimmt nicht mit den aufgezeichneten Daten überein. t Den Digital Link Manager neu starten. Zusatzinformationen19

Zusatzinformationen2
