N3804AB2 - Agrafeuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Agrafeuse pneumatique HITACHI N3804AB2, compatible avec agrafes de type 18GA, longueur d'agrafe de 15 à 40 mm.
Pression de fonctionnement	0.5 à 0.7 MPa (7 à 10 psi).
Capacité du chargeur	100 agrafes.
Poids	1.2 kg.
Dimensions	Longueur : 300 mm, Hauteur : 100 mm.
Utilisation	Idéale pour le rembourrage, la construction de meubles, et les travaux de finition.
Maintenance	Nettoyer régulièrement le filtre d'air, lubrifier avec de l'huile pour outils pneumatiques.
Sécurité	Utiliser des lunettes de protection, ne pas pointer l'agrafeuse vers soi ou vers d'autres personnes.
Informations générales	Garantie de 2 ans, pièces de rechange disponibles, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - N3804AB2 HITACHI

Comment charger des agrafes dans l'agrafeuse HITACHI N3804AB2 ?

Pour charger des agrafes, ouvrez le compartiment à agrafes situé à l'arrière de l'agrafeuse. Placez les agrafes en veillant à respecter la direction indiquée, puis refermez le compartiment.

Quel type d'agrafes puis-je utiliser avec l'agrafeuse HITACHI N3804AB2 ?

L'agrafeuse HITACHI N3804AB2 est compatible avec des agrafes de type 18, mesurant entre 15 mm et 40 mm de longueur.

Que faire si l'agrafeuse ne fonctionne pas ?

Vérifiez si le compartiment à agrafes est correctement chargé et s'il n'est pas bloqué. Assurez-vous également que l'agrafeuse n'est pas en mode sécurité. Si le problème persiste, contactez le service après-vente.

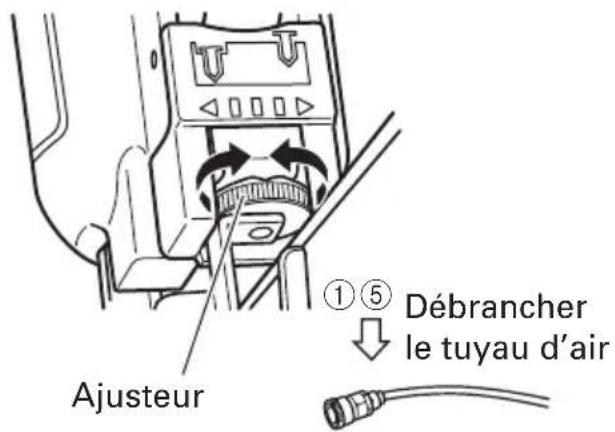

Comment régler la profondeur d'agrafage de l'agrafeuse ?

Pour régler la profondeur d'agrafage, utilisez le bouton de réglage situé sur le côté de l'agrafeuse. Tournez-le dans le sens horaire pour augmenter la profondeur et dans le sens antihoraire pour la diminuer.

L'agrafeuse fait des bruits étranges pendant l'utilisation, que dois-je faire ?

Des bruits inhabituels peuvent indiquer un blocage ou un manque de lubrification. Vérifiez la présence d'agrafes coincées et nettoyez l'agrafeuse. Si le bruit persiste, envisagez de faire appel à un professionnel.

Quelle est la garantie de l'agrafeuse HITACHI N3804AB2 ?

L'agrafeuse HITACHI N3804AB2 est généralement fournie avec une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

Puis-je utiliser l'agrafeuse pour des matériaux épais ?

L'agrafeuse HITACHI N3804AB2 est conçue pour agrafer des matériaux jusqu'à 10 mm d'épaisseur. Pour des matériaux plus épais, il est recommandé d'utiliser un modèle d'agrafeuse spécifique à ces applications.

Comment nettoyer l'agrafeuse HITACHI N3804AB2 ?

Pour nettoyer l'agrafeuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

MODE D'EMPLOI N3804AB2 HITACHI

Model Stapler Modèle Agrafeuse Modelo Grapadora

N 3804AB2

Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entraîner la mort ou des blessures graves! Ce manuel renferme des instructions importantes sur la sécurité de l'outil. Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse. Conserver ce manuel à l'intention des autres utilisateurs de la agrafeuse. Ne jamais laisser les personnes n'ayant pas étudié le manuel utiliser l'outil.

ELIGRO

AVANT L'UTILISATION 34

ENVIRONNEMENT DE TRAVAIL 34

ALIMENTATION D'AIR 35

GRAISSAGE 36

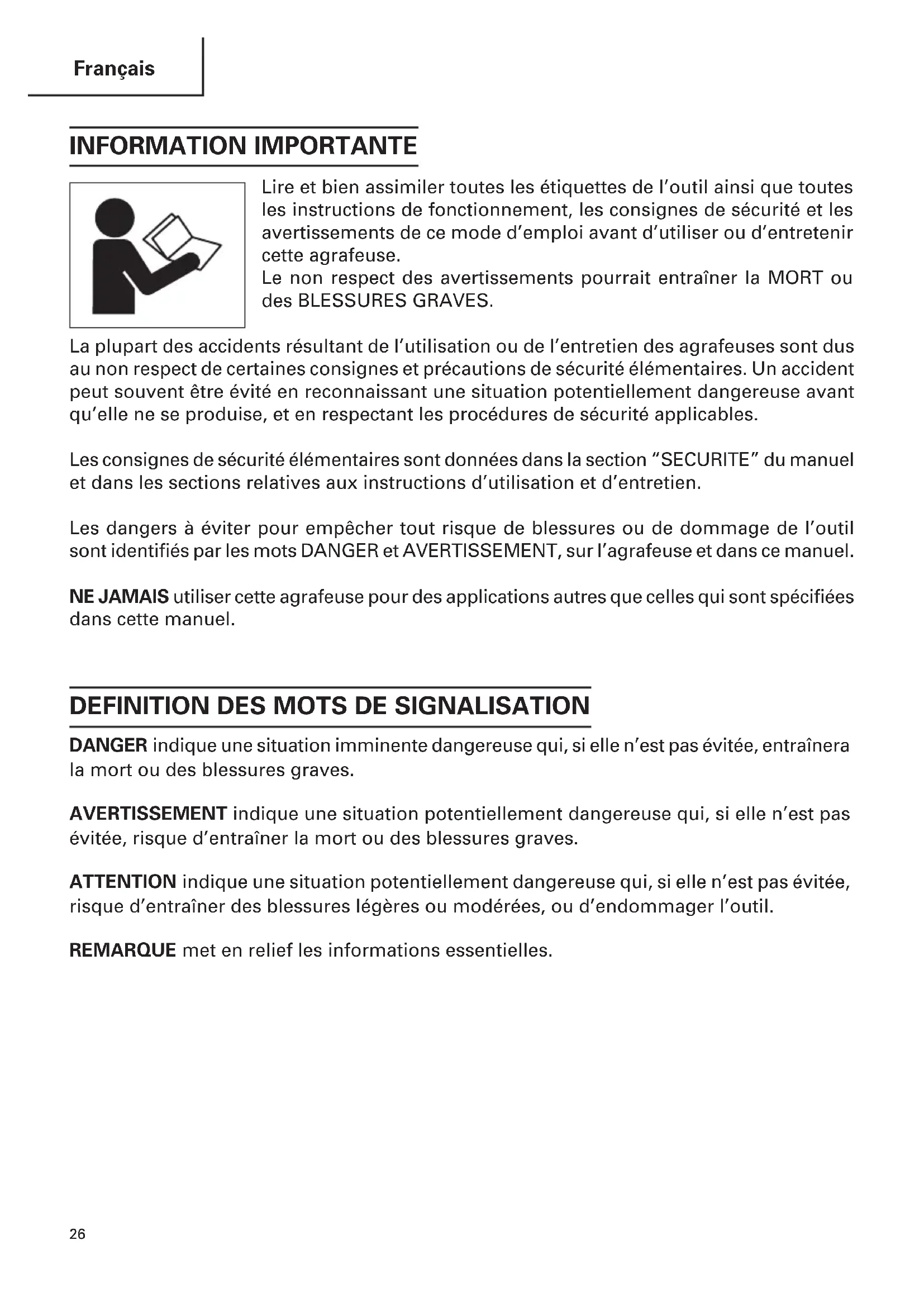

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir cette agrafeuse.

Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.

NE JAMAIS utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.

DEFINITION DES MOTS DE SIGNALISATION

DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE met en relief les informations essentielles.

SECURITE

CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE

LIRE TOUTES CES INSTRUCTIONS

DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER DES LUNETTES DE PROTECTION AVEC VISIÈRES LATÉRALES.

Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également.

Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.

L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.

2. NE JAMAIS UTILISER D'OXYGÈNE NI AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

AIR

Ne jamais utiliser d'oxygène, de gaz combustibles ni aucun autre gaz en bouteille comme source d'alimentation de l'agrafeuse.

L'utilisation de ces gaz serait dangereuse, car l'agrafeuse exploserait.

Utiliser exclusivement de l'air comprimé propre, sec et régulé.

⚠ AVERTISSEMENT

3. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.

Toujours supposer que l'agrafeuse renferme des clous.

Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre, qu'il renferme des clous ou non.

Si l'on enfonce des clous par erreur, cela risque de provoquer des blessures graves.

Ne jamais s'amuser avec l'agrafeuse.

L'agrafeuse est un instrument de travail. Le respecter.

4. TOUJOURS ÉLOIGNER LE DOIGT DE LA GÂCHETTE QUAND ON N' EFFECTUE PAS D'AGRAFAGE AFIN D'ÉVITER TOUT RISQUE DE DÉCLENCHEMENT ACCIDENTEL.

Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.

Toujours transporter l'agrafeuse exclusivement par sa poignée.

SECURITE — suite

⚠ AVERTISSEMENT

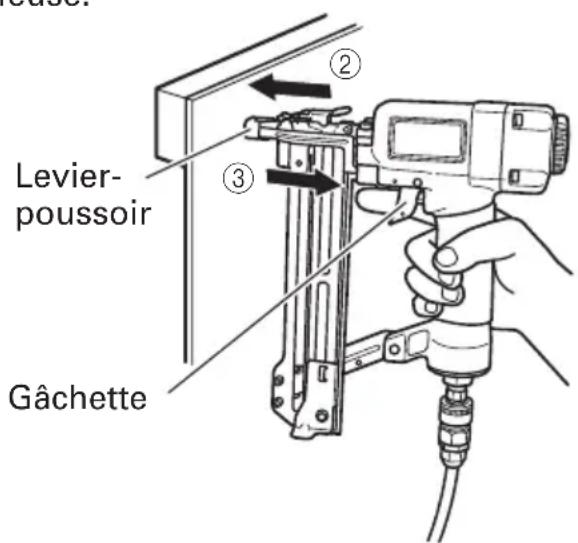

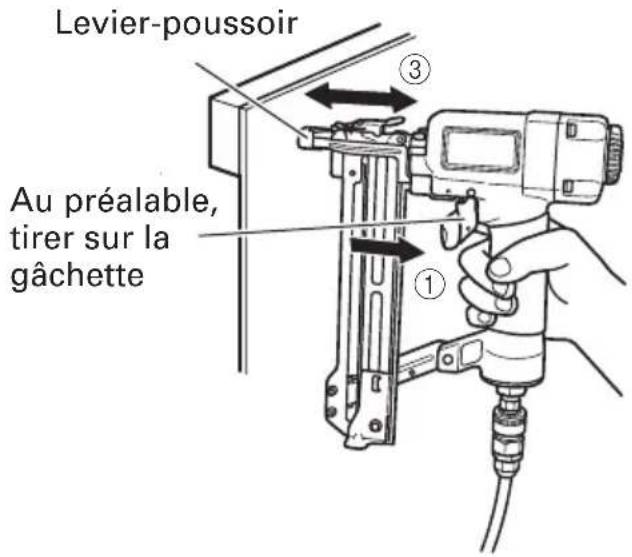

5. LE CHOIX DE LA MÉTHODE D'UTILISATION DE LA GÂCHETTE EST IMPORTANT.

Lire et bien assimiler la page 41 de la "METHODES D'UTILISATION".

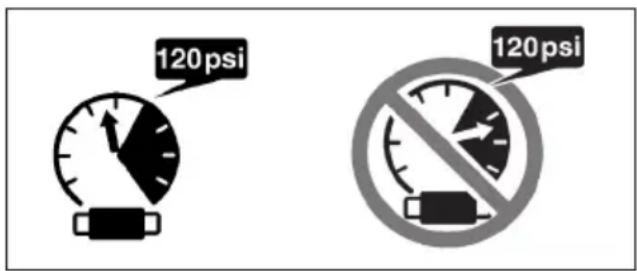

6. NE PAS DEPASSER 120 psi. (8,3 bars 8,5 kgf/cm ^2 )

120 psi 120 psi

Ne pas dépasser la pression d'air maximale recommandée de 120 psi (8,3 bars 8,5 kgf/cm²). Ne jamais raccorder l'agrafeuse à une pression susceptible de dépasser 200 psi (13,7 bars 14 kgf/cm²) car l'agrafeuse pourrait exploser.

7. TOUJOURS PORTER DES PROTECTIONS ANTI-BRUIT ET UN CASQUE.

Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouïe.

Toujours porter un casque pour se protéger la tête contre les projectiles.

8. RANGER LE CLOUEUR CORRECTEMENT.

Quand on ne s'en sert pas, ranger l'agrafeuse dans un endroit sec. La ranger hors de portée des enfants. Verrouiller la zone de rangement.

9. MAINTENIR L'AIRE DE TRAVAIL PROPRE.

Une aire encombrée invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.

10. NE JAMAIS UTILISER EN PRESENCE DE LIQUIDES OU DE GAZ INFLAMMABLES.

L'agrafeuse provoque des étincelles quand elle fonctionne.

Ne jamais utiliser l'agrafeuse dans un endroit renfermant de la laque, de la peinture, de la benzine, du diluant, de l'essence, des gaz, des agents adhésifs ni aucune autre matière combustible ou explosive.

11. ELOIGNER LES VISITEURS.

Ne pas laisser les visiteurs manipuler l'agrafeuse.

Tous les visiteurs devront rester en dehors de l'aire de travail.

12. PORTER UN HABILLEMENT APPROPRIE.

Ne porter ni vêtements lâches ni bijoux qui pourraient se prendre dans les pièces en mouvement.

Porter des gants de caoutchouc et des chaussures solides si l'on travaille dehors.

Si l'on a les cheveux longs, les maintenir serrés dans un couvre-chef.

13. NE JAMAIS UTILISER DE COUPLEUR NON DEGAGEANT SUR L'AGRAFEUSE.

Si l'on utilise un coupleur non dégageant sur l'agrafeuse, l'agrafeuse risque de rester chargée d'air après le débranchement, et donc d'enfoncer agrafe même après qu'elle est débranchée.

L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau tel que toute la pression soit évacuée de l'agrafeuse quand on débranche le joint de couplage.

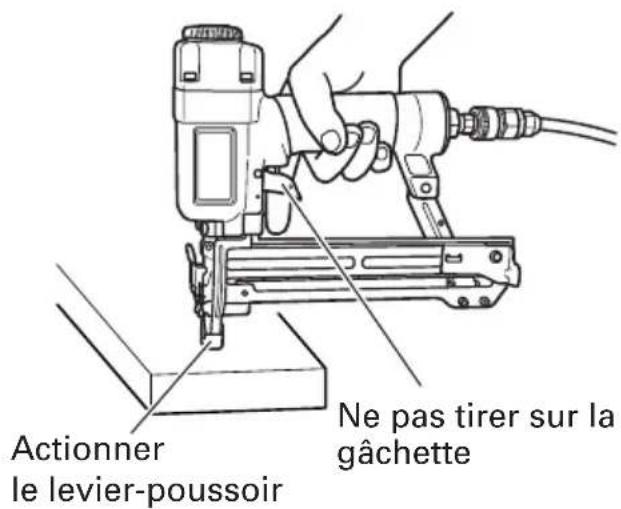

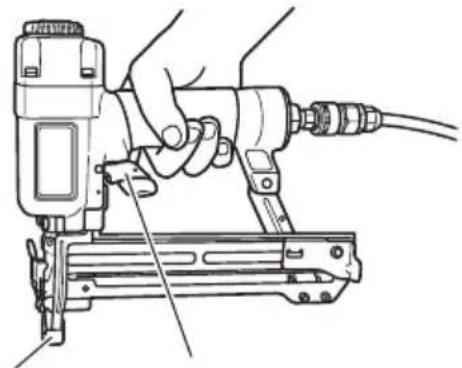

14. VERIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.

S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enfoncer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.

SECURITE — suite

⚠ AVERTISSEMENT

1. VEILLER A CE QUE TOUTES LES VIS ET LES COUVERCLES SOIENT EN PLACE ET BIEN SERRES.

Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement.

Ne jamais utiliser l'agrafeuse si des pièces manquent ou sont endommagées.

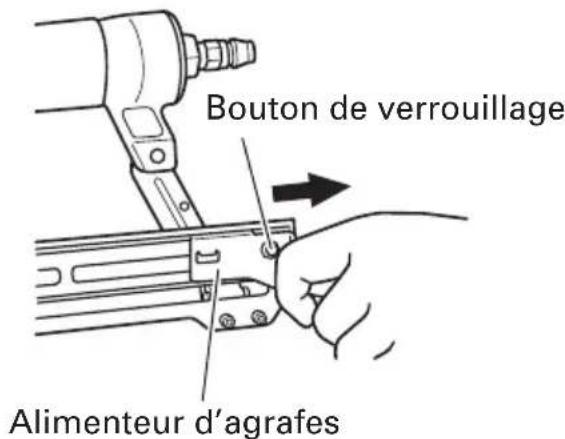

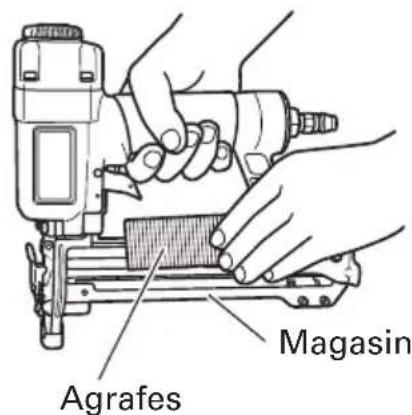

1. NE PAS CHARGER DE AGRAFES SI LA GACHETTE OU LE LEVIER-POUSSOIR SONT ENFONCES.

Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,

1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

1. ELOIGNER LES MAINS ET LES PIEDS DE LA TETE D'AGRAFAGE PENDANT L'UTILISATION.

Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage.

Il y a risque de blessures graves si les agrafes sont déviées par la pièce ou qu'elles sont déportées au-delà du point d'entrée.

1. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIECE.

Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser quelqu'un.

1. FAIRE ATTENTION AUX DOUBLES ACTIVATIONS DUES AU RAPPEL.

Si on laisse le levier-poussoir entrer accidentellement en contact avec la pièce après le rappel, une agrafe risque d'être enfoncée.

Pour éviter ce risque,

1) ne pas appuyer l'agrafeuse trop fort contre la pièce ;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel, et maintenir le levierpoussoir à distance de la pièce jusqu'à l'opération de clouage suivante ;
3) tirer sur la gâchette et la relâcher RAPIDEMENT lors d'opérations intermittentes (déclenchement par gâchette).

1. NE PAS ENFONCER D'AGRAFES DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.

Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.

1. NE JAMAIS ENFONCER AGRAFEUSE DES DEUX COTES D'UN MUR EN MEME TEMPS.

Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.

1. VERIFIER S'IL Y A DES FILS SOUS TENSION.

Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.

1. NE PAS TRANSPORTER L'AGRAFEUSE PAR LE TUYAU.

2. NE PAS TROP SE PENCHER.

Conserver une bonne assise et un bon équilibre à tout moment.

SECURITE — suite

⚠ AVERTISSEMENT

1. NE JAMAIS UTILISER UN AGRAFEUSE DEFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.

Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente Hitachi agréé.

1. NE PAS DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE AVEC LE DOIGT SUR LA GACHETTE.

L'agrafeuse pourrait se déclencher lorsque l'air sera à nouveau alimenté.

1. DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE QUAND :

1) on entretient ou inspecte l'agrafeuse ;
2) on retire des agrafes coincées ;
3) on ne s'en sert pas ;
4) on quitte l'aire de travail ;
5) on le transporte dans un autre endroit ; et
6) on le passe à quelqu'un d'autre.

Ne jamais retirer des agrafes coincées ni réparer l'agrafeuse si le tuyau d'air n'est pas débranché de l'agrafeuse et que les agrafes restants ne sont pas toures retirées de l'agrafeuse.

Ne jamais s'éloigner de l'agrafeuse car des personnes non familiarisées avec son fonctionnement pourraient la manipuler et se blesser.

1. RESTER SUR SES GARDES.

Regarder ce que l'on fait. Faire preuve de bon sens. Ne pas utiliser l'agrafeuse lorsqu'on est fatigué.

Ne jamais utiliser l'agrafeuse si l'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.

1. MANIPULER L'AGRAFEUSE CORRECTEMENT.

Utiliser l'agrafeuse en suivant les instructions du manuel.

Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.

1. NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPECIFIEES DANS CE MANUEL.

2. MANIPULER L'AGRAFEUSE AVEC PRECAUTION.

A cause de la pression d'air élevée à l'intérieur de l'agrafeuse, les fissures en surface sont dangereuses.

Pour éviter tout risque, ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures ; et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.

1. ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.

Veiller à ce que l'agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité.

SECURITE — suite

⚠ AVERTISSEMENT

1. UTILISER EXCLUSIVEMENT DES PIECES, ACCESSOIRES OU AGRAFES FOURNIS OU RECOMMANDES PAR HITACHI.

Des pièces, accessoires ou agrafes non autorisés pourraient annuler la garantie, entraîner un mauvais fonctionnement et provoquer des blessures.

Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.

1. NE JAMAIS MODIFIER NI ALTÉRER UNE AGRAFEUSE.

Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.

RESPONSABILITES DE L'EMPLOYEUR

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir l'agrafeuse.
2. Veiller à ce que les agrafeuses soient utilisées exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION.
3. Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.
4. Maintenir les agrafeuses en bon ordre de marche.
5. Entretenir les agrafeuses correctement.
6. Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.

CONSERVER CE MANUEL ET LE METTRE

A LA DISPOSITION DES UTILISATEURS !

UTILISATION

REMARQUE :

Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

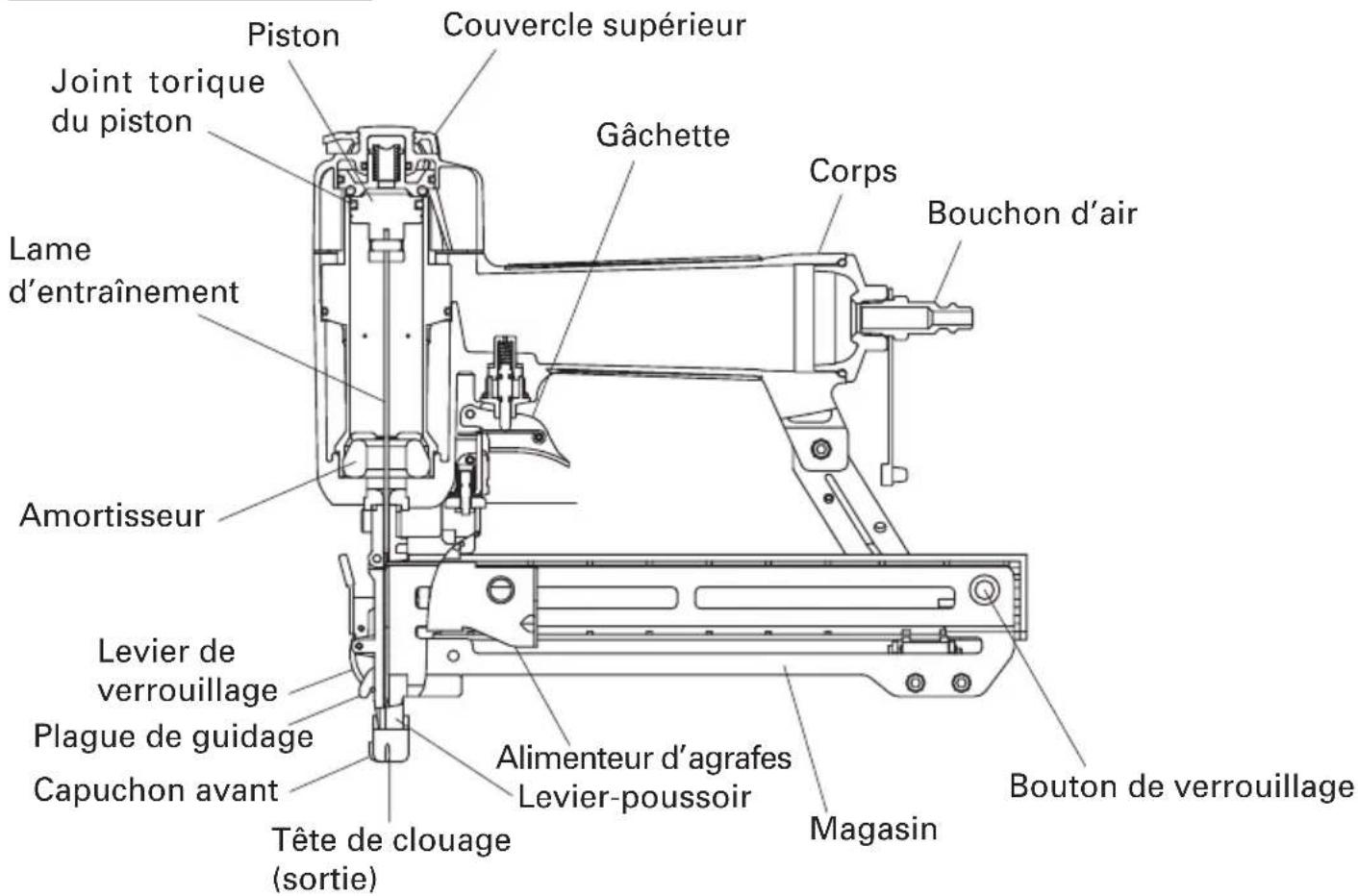

NOM DES PIECES

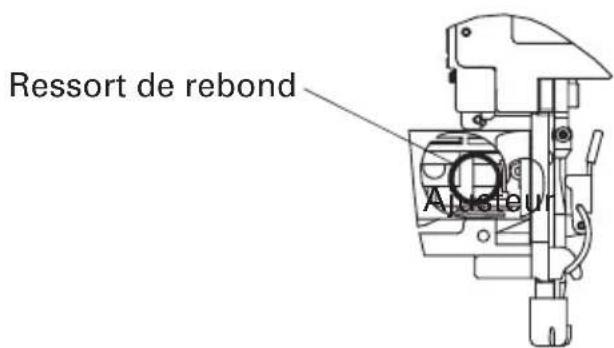

Piston Joint torique du piston Couvercle supérieur Gâchette Corps Bouchon d'air Lame d'entraînement Amortisseur Levier de verrouillage Plague de guidage Capuchon avant Tête de clouage (sortie) Alimenteur d'agrafes Levier-poussoir Magasin Bouton de verrouillage

Ressort de rebond Apasteur

SPECIFICATIONS

Pression d’utilisation 70 – 120 psi (4,9 – 8,3 bars 5 – 8,5 kgf/cm ^2 )
Dimensions 10-1/2”Longueur × Hauteur × Largeur	× 9-1/14” × 2-1/8”(267mm × 235mm× 54mm)
Poids 2,4 lbs. (1,1 kg)
Contenance d’agrafes 130 agrafes
Consommation d’air (,78 ltr/cycle à 6,9 bar)	,027 ft3/cycle à 100 psi(,78 ltr/cycle à 7 kgf/cm ^2 )

SELECTION DES AGRAFES

Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.

- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

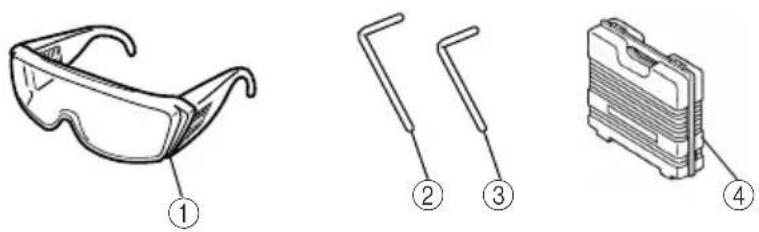

ACCESSOIRES STANDARD

1Lunettes de protection 1
2Clé Allen pour vis M5 1
3Clé Allen pour vis M4 1
4Boîtier 1

ACCESSOIRES EN OPTION ... vendus séparément

○ Mécanisme de déclenchement par contact (activation par band) (Code No. 882332)
○Huile de machine pneumatique Alimenteur d'huile, 8 oz (25 cc) (Code No. 877153) Alimenteur d'huile 4 oz (120 cc) (Code No. 874042) Alimenteur d'huile 1 quart (1 l) (Code No. 876212)

REMARQUE :

Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI.

APPLICATIONS

○Fabrication de caisses pour mobilier
○ Fabrication de parois et autres espaces de résidences mobiles
○ Fabrication de portes et fenêtres pour résidences mobiles

AVANT L'UTILISATION

Lire la section intitulée "SECURITE" (pages 27 - 31).

Bien vérifier les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

⚠ AVERTISSEMENT

●Pas de gaz ou liquides inflammables, ni aucun autre objet inflammable sur le chantier.
- Evacuer les enfants et les personnes non autorisées de l'aire de travail.

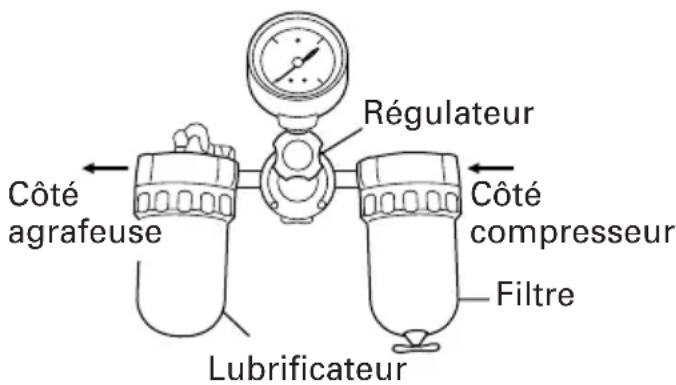

ALIMENTATION D'AIR

DANGER :

- NE JAMAIS utiliser d'oxygène ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

⚠ AVERTISSEMENT :

• Ne jamais raccorder l'agrafeuse à une pression qui risque de dépasser 200 psi (13,7 bars 14 kgf/cm²).
• Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.

1. Alimentation

○ Utiliser exclusivement de l'air comprimé propre, sec et régulé avec cette agrafeuse.
Les compresseurs d'air utilisés pour alimenter l'air comprimé à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
○ L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion de l'agrafeuse. Purger tous les jours.

2. Filtre-régulateur-lubrificateur

○ Utiliser un régulateur d'une pression comprise entre 0 – 120 psi (0 – 8,3 bars 0 – 8,5 kgf/cm²).
Les unités filtre-régulateur-lubrificateur procureront les conditions optimales de l'agrafeuse et accroîtront sa durée de service. Toujours les utiliser.

Filtre .... Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé.

Purger tous les jours, sauf si l'outil possède une purge automatique.

Nettoyer régulièrement le filtre.

Régulateur .... Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de l'agrafeuse.

Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.

Côté agrafeuse Lubrificateur Régulateur Côté compresseur Filtre

Inspector ..... Le lubrificateur alimente de l'huile vaporisée à l'agrafeuse.

Inspecter le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate.

Utiliser une huile de machine pneumatique Hitachi.

3. Tuyau d'air

Le tuyau d'air doit avoir une pression de travail minimum de 150 psi (10,4 bars 10,6 kgf/cm²) ou 150% de la pression maximum produite par le système, à savoir la plus élevée.

4. Consommation d'air

Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.

Tableau de consommation d'air

Pression de fonctionnement	psi 80 90 100(bar) (5,5) (6,2) (6,9)(kgf/cm2) (5,6) (6,3) (7)
Consommation ft d'air	^3/cycle ,019(ltr/cycle)	,023,0(,54) (,67) (,78)	27

Formules de taille du compresseur d'air

Quantité d'air requise

= nombre d'agrafes

×agrafes moyennes enfoncées par minute par l'agrafeuse
×consommation d'air à une pression donnée
×facteur de sécurité (toujours 1,2)

Exemple: 3 agrafeuses (N3804AB2) fonctionnant à 100 psi et enfonçant 30 agrafes par minute

Quantité d'air requise

$$ = 3 \times 3 0 \times , 0 2 7 (, 7 8) \times 1, 2 $$

$$ = 3, 0 \text { CFM } (\mathrm{ft} ^ {3} / \min) (8 4 \mathrm{l} / \min) $$

Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 3,0 CFM d'air nécessaires.

GRAISSAGE

Il est essentiel que l'agrafeuse soit graissée correctement.

Si l'agrafeuse est mal graissée, elle ne fonctionnera pas correctement et les pièces s'useront prématurément.

○Utiliser une huile de machine Hitachi.

Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifiants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.

○Toujours utiliser des unités filtre-régulateur-lubrificateur.

Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique Hitachi.

○Si l'on ne possède pas de lubrificateur, mettre 5 à 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse deux fois par jour.

○Ne pas ranger l'agrafeuse dans un environnement froid.

La laisser dans un endroit chaud jusqu'à ce que l'on soit prêt à travailler.

○Si l'agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser réchauffer avant de l'utiliser.

①Réduire la pression d'air à 40 psi (2,8 bars 2,8 kgf/cm ^2 ).
②Sortir tous les agrafes de l'agrafeuse.
③Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).

La pression d'air inférieure sera suffisante pour l'agrafage à blanc.

Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.

ATTENTION :

●Ne pas faire un essai d'agrafage à blanc à haute pression.

ESSAI DE L'AGRAFEUSE

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

⚠ AVERTISSEMENT

●Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement.

Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifiant les points ci-dessous. Effectuer les essais dans l'ordre indiqué.

S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser le cloueur et contacter un service après-vente agréé Hitachi.

(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.

□TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relâchées, les revisser.

LEAGRACHETTE ONNER AVEC Levier-poussoir Ne pas raccorder le tuyau d'air

(2) Régler la pression d'air sur 70 psi (4,9 bars 5 kgf/cm²). Raccorder le tuyau d'air.

Ne pas mettre d'agrafes dans l'agrafeuse.

L'AGRAFEUSE NE DOIT PAS AVOIR DE FUI TE D'AIR.

Diriger l'agrafeuse vers le bas et tirer sur la gâchette.

□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.

Levier- poussoir
Tirer sur la gâchette

(3) Le doigt étant retiré de la gâchette, actionner le levier-poussoir contre la pièce.

□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.

Actionner le levier-poussoir Ne pas tirer sur la gâchette

(4) Sans toucher la gâchette, actionner le levier-poussoir contre la pièce. Tirer sur la gâchette.

□L'AGRAFEUSE DOIT FONCTIONNER.

(5) L'agrafeuse ne touchant plus la pièce, tirer sur la gâchette. Actionner le levier-poussoir contre la pièce.

□L'AGRAFEUSE DOIT FONCTIONNER.

(6) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse. Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.

□L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.

REGLAGE DE LA PRESSION D'AIR

⚠ AVERTISSEMENT

120 psi

120 psi

●Ne pas dépasser 120 psi (8,3 bars 8,5 kgf/cm²).

Régler la pression d'air à la pression de travail recommandée de 70 – 120 psi (4,9 – 8,3 bars 5 – 8,5 kgf/cm²) en fonction de la longueur des agrafes et de la dureté du matériau.

La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement l'agrafeuse.

CHARGEMENT DES AGRAFES

⚠ AVERTISSEMENT

●Lors du chargement des agrafes dans l'agrafeuse,

1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

(1) Tirer l'alimenteur d'agrafes vers l'arrière, et vérifier que le bouton de verrouillage solidement rentré dans l'orifice pour bouton de verrouillage de l'alimenteur d'agrafes.
(2) Placer la bande d'agrafes sur le magasin. Vérifier que la bande d'agrafes glisse en douceur sur le magasin.

Bouton de verrouillage Alimenteur d'agrafes

Magasin Agrafes

(3) Tirer l'alimenteur d'agrafes légèrement vers l'arrière, puis appuyer sur le bouton de verrouillage. Pousser l'alimenteur d'agrafes vers l'avant. Placer délicatement l'alimenteur d'agrafes à l'arrière des agrafes chargées.

L'agrafeuse est maintenant prête à fonctionner.

Bouton de verrouillage ① ② ③ Alimenteur d'agrafes

ATTENTION :

Si l'on relâche l'alimenteur d'agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui finirait par coincer les agrafes. Bien ramener l'alimenteur d'agrafes en arrière en évitant absolument tout impact.

UTILISATION DE L'AGRAFEUSE

Lire la section intitulée "SECURITE" (pages 27 - 31).

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.

⚠ AVERTISSEMENT

• NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.
  TOUJOURS éloigner le doigt de la gâchette quand on n'effectue pas d'agrafage afin d'éviter tout risque de déclenchement accidentel.

- Le choix de la méthode d'utilisation de la gâchette est important.

Lire et bien assimiler la "METHODES D'UTILISATION" ci-dessous.

• Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage.
• Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser qulqu'un.

- Pour éviter tout risque de déclenchement double ou toute éjection inadvertante d'une agrafe de à un bondissement de l'agrafeuse.

1) ne pas appuyer l'agrafeuse trop fort contre la pièce ;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu'on effectue un clouage par gâchette.

• Ne pas enfoncer d'agrafes dans des planches minces ni près des coins et des bords de la pièce. Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
• Ne jamais enfoncer d'agrafes des deux côtés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
• Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.
• Ne pas se servir de l'agrafeuse comme d'un marteau.
• Débrancher le tuyau d'air de l'agrafeuse quand :

1) on ne s'en sert pas ;
2) on quitte l'aire de travail ;
3) on le transporte dans un autre endroit ; et
4) on le passe à quelqu'un d'autre.

Ctte agrafeuse Hitachi possède un MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band). Il existe un lot de MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) dont le numéro de pièce de commande est 882332.

On utilisera LE MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band) pour effectuer un clouage rapide, et en respectant la “méthode d’utilisation” ci-dessous.

METHODES D'UTILISATION

L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).

Il y a deux façons d'enfoncer des agrafes avec l'agrafeuse.

Ces deux méthodes sont :

1. Fonctionnement intermittent (déclenchement par gâchette) :
2. Fonctionnement continu (déclenchement par levier-poussoir) :

(1) Fonctionnement intermittent

(déclenchement par gâchette)

①Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.

Levier- poussoir Gâchette

②Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.
③Tirer sur la gâchette pour enfoncer une agrafe.
④Retirer le doigt de la gâchette.

Pour enfoncer une autre agrafe, déplacer agrafes sur la pièce, et recommencer.

(2) Fonctionnement continu

(déclenchement par levier-poussoir)

①Tirer sur la gâchette en retirant l'agrafeuse de la pièce.
②Actionner le levier-poussoir contre la pièce pour enfoncer une agrafe.
③Déplacer l'agrafeuse le long de la pièce en lui faisant faire des bonds.

Chaque pression du levier-poussoir enfonce une agrafe.

Dès que le nombre d'agrafes voulu est enfoncé, retirer le doigt de la gâchette.

Levier-poussoir ③ Au préalable, tirer sur la gâchette ①

⚠ AVERTISSEMENT

• Ne pas mettre le doigt sur la gâchette sauf pendant une opération de clouage, car un contact accidentel du levierpoussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
  ●Ne pas approcher les mains ni le corps de la section de sortie des clous. L'agrafeuse avec mécanisme de déclenchement par contact risque de faire un bond après avoir enfoncé une agrafe, ce qui pourrait enfoncer une autre agrafe et provoquer des blessures.
  ●Certains types d'agrafes peuvent s'éjecter de la buse pendant une opération de clouage quand elles sont chargées. Faire attention !

On utilisera LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) pour effectuer un clouage précis et en respectant la "méthode de fonctionnement" ci-dessous.

Appuyer tout d'abord sur le levier-poussoir (position "haut") à l'endroit où l'on veut enfoncer l'agrafe, puis tirer sur la gâchette. Après avoir enfoncé chaque agrafe, relâcher complètement la gâchette et relever l'outil de la surface de travail. Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit les risques de blessures pour l'opérateur et les personnes qui se trouvent dans l'aire de travail. En effet, il risque moins d'enfoncer accidentellement une agrafe si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne. Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit également la vitesse de clouage par rapport au mécanisme de déclenchement par contact standard.

REMARQUE :

Le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD et le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION sont tous deux parfaitement sûrs s'ils sont utilisés conformément aux avertissements et aux instructions.
- Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, la colle d'assemblage risque de se briser.
- Après l'agrafage :

1) débrancher le tuyau d'air de l'agrafeuse ;
2) sortir toures les agrafes de l'agrafeuse ;
3) mettre 5 ou 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse ; et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.

Pour que les agrafes s'enfoncent toutes à la même profondeur, s'assurer que:

1) la pression d'air de l'agrafeuse reste constante (le régulateur est installé et il fonctionne normalement), et
2) l'agrafeuse est toujours maintenue fermement contre la pièce.

Si les agrafes sont enfoncées trop loin ou pas assez dans la pièce, régler le clouage dans l'ordre suivant.

①DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.

Ajusteur ①⑤ Débrancher le tuyau d'air

②Si les agrafes d'enfoncent trop profondément, tourner l'ajusteur sur le côté peu profond.

Les réglages s'effectuent par paliers d'un demi-tour.

Tourner l'ajusteur

③Si les agrafes ne s'enfoncent pas assez profondément, tourner l'ajusteur sur le côté profond.

Cesser de tourner l'ajusteur quand on a trouvé la position qui convient lors de l'essai d'agrafage.

s de Pas assez profond Tourner l'ajusteur A ras

④Brancher le tuyau d'air.
TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Effectuer un agrafage d'essai.
⑤DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
⑥ Sélectionner la position de l'ajusteur qui convient.

CHANGEMENT DU SENS D'ECHAPPEMENT

Il est possible de changer le sens de l'évent d'échappement en tournant le couvercle supérieur.

Couvercle supérieur

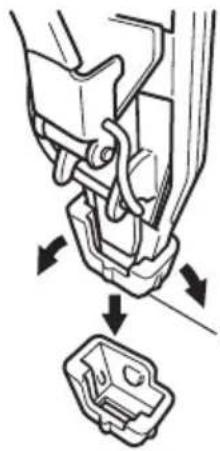

Lorsqu'on ne se sert pas du capuchon avant, le déconnecter du levier poussoir.

① DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE.
②Distendre le capuchon avant et le tirer dans un mouvement descendant.

Déconnecter le tuyau d'air.

REMARQUE :

Le retrait du capuchon avant accroît la profondeur de pénétration de l'épaisseur du capuchon avant. Réajuster la profondeur de pénétration.

ENTRETIEN

REMARQUE :

Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

ENTRETIEN ET INSPECTION

Lire la section intitulée "SECURITE" (pages 27 - 31).

⚠ AVERTISSEMENT

- Débrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand :

1) on entretient ou on inspecte l'agrafeuse ; et
2) on retire des agrafes coincées.

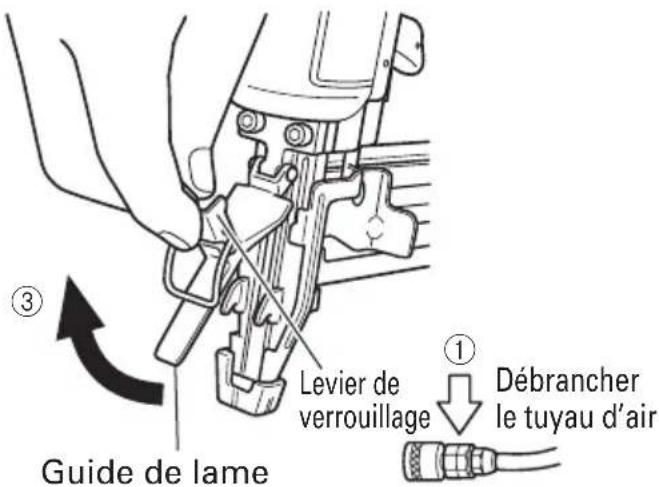

1. Dégagement des agrafes coincées

Pour dégager une agrafe coincée, procéder comme suit :

① Débrancher le tuyau d'air.
②Retirer toutes les agrafes.
③ Libérer le levier de verrouillage et ouvrir le guide de lame.

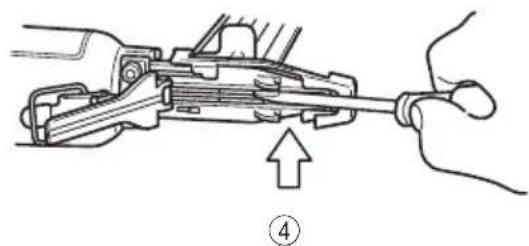

④ Retirer l'agrafe coincée avec un torunevis pour écrou à fente.
⑤Refermer le guide de lame et la fermeture.

⑥Si les agrafes se coincent fréquemment, contacter un service après-vente Hitachi agréé.

Guide de lame Levier de verrouillage Débrancher le tuyau d'air

1. Tableau d'entretien (voir page 49)

2. Guide de dépannage de l'opérateur (voir page 50)

3. Remisage

Si l'on ne se sert pas de l'agrafeuse pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.
○ Ne pas remiser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
○ Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec. La ranger hors de portée des enfants.

1. ETIQUETTE D'AVERTISSEMENT

Remplacer l'ETIQUETTE D'AVERTISSEMENT si elle manque ou qu'elle est endommagée.

Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente Hitachi agréé.

1. Liste des pièces de rechange

A: No. élément
B: No. code
C: No. utilisé
D: Remarques

Etiquette d'avertissement

sement

ATTENTION :

- Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ENTRETIEN ET REPARATIONS

⚠ AVERTISSEMENT

• Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
• Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par Hitachi.

Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.

REMARQUE :

Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de HITACHI.

Tableau d'entretien

ACTION POURQUOI COMMENT
Purger le filtre de la ligne d'air tous les jours.	Eviter l'accumulation d'humidité et de poussière.	Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrificateur soit toujours plein. bien graissée. pneumatique Hitachi.	Maintenir l'agrafeuse	Remplir d'huile de machine
Nettoyer l'élément du filtre — puis souffler de l'air dans le filtre dans le sens inverse du débit normal.	Eviter le colmatage du Suivre filtre par la saleté. du fabricant.	les instructions
Nettoyer le magasin et le Eviter mécanisme de l'alimenteur.	er que les agrafes Nettoyer en ne se coïncent.	soufflant de l'air tous les jours.
Veiller à ce que le levier-poussoir fonctionne toujours correctement.	Assurer la sécurité de l'opérateur et un fonction-nement efficace de l'agrafeuse.	Nettoyer en soufflant de l'air tous les jours.
Graisser l'agrafeuse après l'utilisation.	Rallonger la durée de service de l'agrafeuse.	Mettre 5 ou 10 gouttes de graisse dans l'agrafeuse.
Purger le compresseur d'air.	Maintenir l'agrafeuse en bon ordre de marche.	Ouvrir le robinet de purge du réservoir du compresseur d'air.

Guide de dépannage de l'opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente Hitachi agréé.

PROBLEME	VERIFICATION	CORRECTION
L'agrafeuse fonctionne, mais les agrafes ne s'enfoncent pas.	Vérifier si une agrafe est coincée. page 46.	Degager l'agrafe coincée
	L'alimenteur d'agrafes Remonter l'alimenteur est'il endommagé ? d'agrafes.
	Le ressort à ruban est'il distendu ou endommaré ? ruban.	Remplacer le ressort à ruban.
	Vérifier sl l'on utilise les Utiliser uniquement les bonnes agrafes. agrafes recommandées.
Entraînement faible. — Cycle lent.	Vérifier la pression d'air.	Augmenter la pression d'air.(Ne pas dépasser 120 psi (8,3 bar 8,5 kgf/cm2))
		Utiliser une hile de machine penumatique Hitachi.
	La lame d'entraînement est-elle usée ?	Contacter Hitachi pour replacement.
	La joint torique du piston est-il usé ou endommagé ?
Les agrafes s'enfoncement trop profondément.	Vérifier la pression d'air.	Réduire la pression d'air.(Régler sur 70 – 120 psi)
Certaines agrafes sont sautées. Alimentation intermittente.	Vérifier sl l'on utilise les Utiliser uniquement les bonnes agrafées. agrafes recommandées.
	L'alimenteur d'agrafes est-il endommagé ?	Nettoyer et graisser.
	Le ressort à ruban est-il distenduu ou endommagé ?	Replacer le ressort à ruban.
	Le joint torique du piston Contacter Hitachi pour le est'il usé ou endommagé ? remplacement.
Des agrafes se coincent. Les agrafes eofoncées sont tordues.	Vérifier sl l'on utilise les Utiliser uniquement les bonnes agrafes. grafes recommandées.
	La lame d'entraînement Contacter Hitachi pour le est'elle usée ?	Remplacement.
Les agrafes endoncent bien normalement, mais pas complètement à des vitesses superieures.	Vérifier la diamètre interieur du tuyau d'air.	Utiliser un tuyau d'air plus large.

Conecte la manguera de aire.
