N3804AB3 - Agrafeuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse pneumatique
Marque	Hitachi
Modèle	N3804AB3
Dimensions (L × H × l)	263 mm × 235 mm × 60 mm
Poids	1,0 kg (2,3 lb)
Pression d'air de fonctionnement	70 – 120 psi (4,9 – 8,3 bar)
Capacité du magasin	100 agrafes
Type d'agrafes compatibles	Agrafes Hitachi calibre 18, couronne 1/4" (6,4 mm), longueur 3,5 – 1,08 mm
Alimentation	Air comprimé propre, sec et régulé (max. 200 psi)
Systèmes de déclenchement	Simple (séquentiel simple), par contact, séquentiel complet (option)
Consommation d'air	0,025 pi³/cycle (0,73 l/cycle) à 100 psi
Applications	Fabrication de caisses pour mobilier, parois de résidences mobiles, portes et fenêtres
Accessoires fournis	Lunettes de protection, capuchon avant, boîtier
Sécurité	Porter des lunettes de protection, ne pas diriger l'outil vers soi, maintenir la zone de travail propre, débrancher l'air avant entretien
Entretien	Graissage quotidien avec huile Hitachi, purge du filtre, nettoyage du magasin
Réparabilité	Confier les réparations à un centre agréé Hitachi ; utiliser des pièces d'origine

FOIRE AUX QUESTIONS - N3804AB3 HITACHI

Quelle pression d'air utiliser avec l'agrafeuse N3804AB3 ?

La pression de fonctionnement recommandée est de 70 à 120 psi (4,9 à 8,3 bar). Ne jamais dépasser 120 psi et ne jamais raccorder l'agrafeuse à une pression supérieure à 200 psi (13,7 bar).

Comment lubrifier correctement l'agrafeuse ?

Utiliser exclusivement de l'huile de machine pneumatique Hitachi. Si vous n'avez pas de lubrificateur, verser 5 à 10 gouttes dans le bouchon d'air deux fois par jour. Ne pas utiliser d'huile détergente ou contenant des additifs.

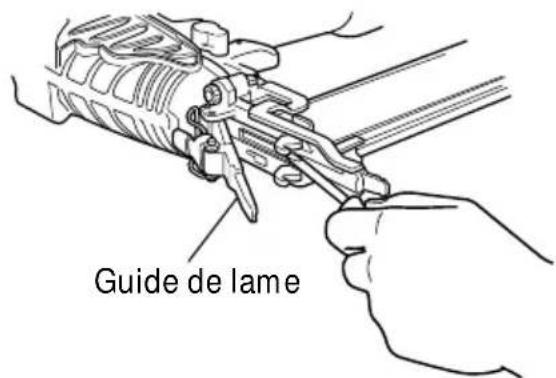

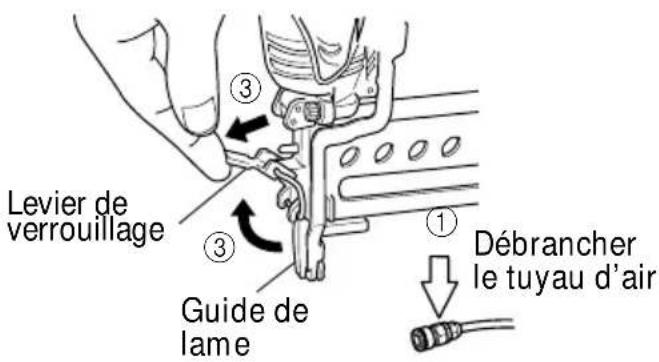

Comment dégager une agrafe coincée ?

1. Débrancher le tuyau d'air. 2. Retirer toutes les agrafes. 3. Libérer le levier de verrouillage et ouvrir la plaque de guidage. 4. Retirer l'agrafe coincée avec un tournevis. 5. Refermer la plaque et le taquet.

Faut-il porter des lunettes de protection ?

Oui, l'opérateur et toute personne présente dans l'aire de travail doivent porter des lunettes de protection avec visières latérales conformes à la norme ANSI Z87.1.

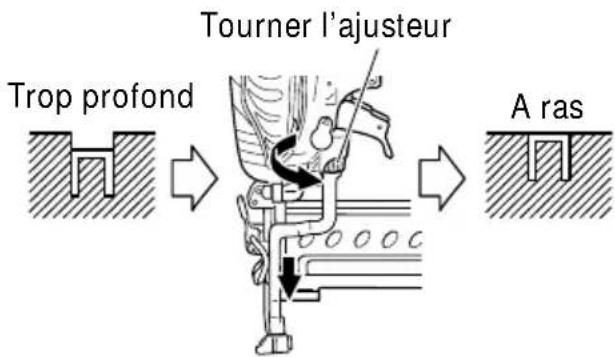

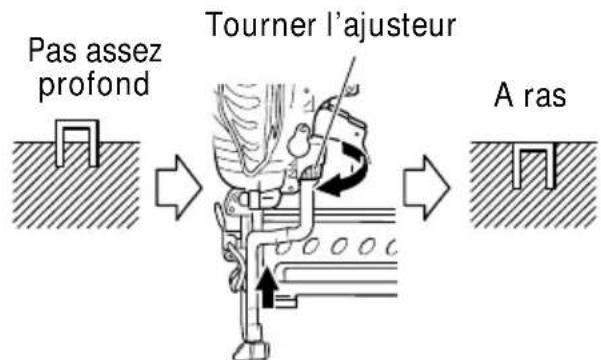

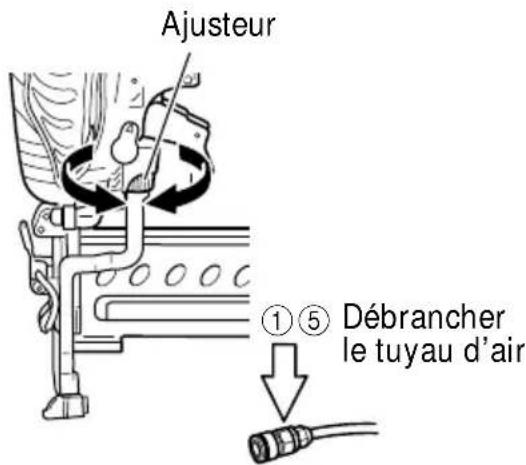

Comment régler la profondeur d'enfoncement des agrafes ?

1. Débrancher le tuyau d'air. 2. Tourner l'ajusteur : vers le côté peu profond si les agrafes s'enfoncent trop, vers le côté profond si elles ne s'enfoncent pas assez. 3. Effectuer un essai et ajuster si nécessaire.

Comment changer le mode de déclenchement ?

Utiliser le dispositif de commutation situé sur l'agrafeuse. Position relevée = mécanisme de déclenchement simple ; position abaissée = mécanisme de déclenchement par contact. Un kit optionnel permet le déclenchement séquentiel complet.

Puis-je utiliser des agrafes d'autres marques ?

Non, utilisez uniquement des agrafes Hitachi d'origine spécifiées pour le N3804AB3 (calibre 18, couronne 1/4"). L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement ou des blessures.

Comment ranger l'agrafeuse en toute sécurité ?

Après utilisation, débrancher le tuyau d'air, vider le magasin, appliquer une fine couche de graisse sur les pièces en acier pour éviter la corrosion, et ranger dans un endroit sec et chaud, hors de portée des enfants.

Que faire si le levier-poussoir ne fonctionne pas correctement ?

Ne pas utiliser l'agrafeuse. Vérifier que le levier-poussoir s'enfonce et revient librement. Si le problème persiste, contacter un service après-vente agréé Hitachi.

Dois-je débrancher le tuyau d'air avant l'entretien ?

Oui, toujours débrancher le tuyau d'air avant toute opération d'entretien, de réparation, de débourrage ou de réglage. Ne jamais laisser l'agrafeuse connectée lorsqu'elle n'est pas utilisée.

MODE D'EMPLOI N3804AB3 HITACHI

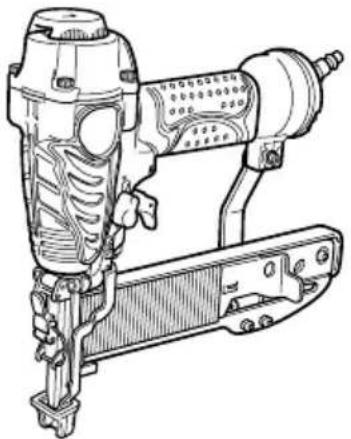

Model Stapler
Modèle Agrafeuse
Modelo Grapadora

N 3804AB3

DANGER

Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entrainer la mort ou des blessures graves !

Ce manuel renferme des instructions importantes sur la sécurité de l'outil.

Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse.

Conserver ce manuel à l'intention des autres utilisateurs de la agrafeuse.

Ne jamais laisser les personnes n'avant pas étudié le manuel utiliser l'outil.

AVANT L'UTILISATION 25

ENVIRONNEMENT DE TRAVAIL 25

ALIMENTATION D'AIR 26

GRAISSAGE 26

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les averissements de ce mode d'emploi avant d'utiliser ou d'entrenir cette agrafeuse.

Le non respect des averissements pourrait entrainer la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultat de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produit, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section “SECURITE” du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.

NE JAMAIS utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.

DEFINITION DES MOTS DE SIGNALISATION

DANGER indique une situation imminente dangereuse qui, si elle n'est pas evitee, entrainera la mort ou des blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, risque d'entrainer la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, risque d'entrainer des blessures leges ou moderées, ou d'endommager l'outil.

REMARQUE met en relief les informations essentielles.

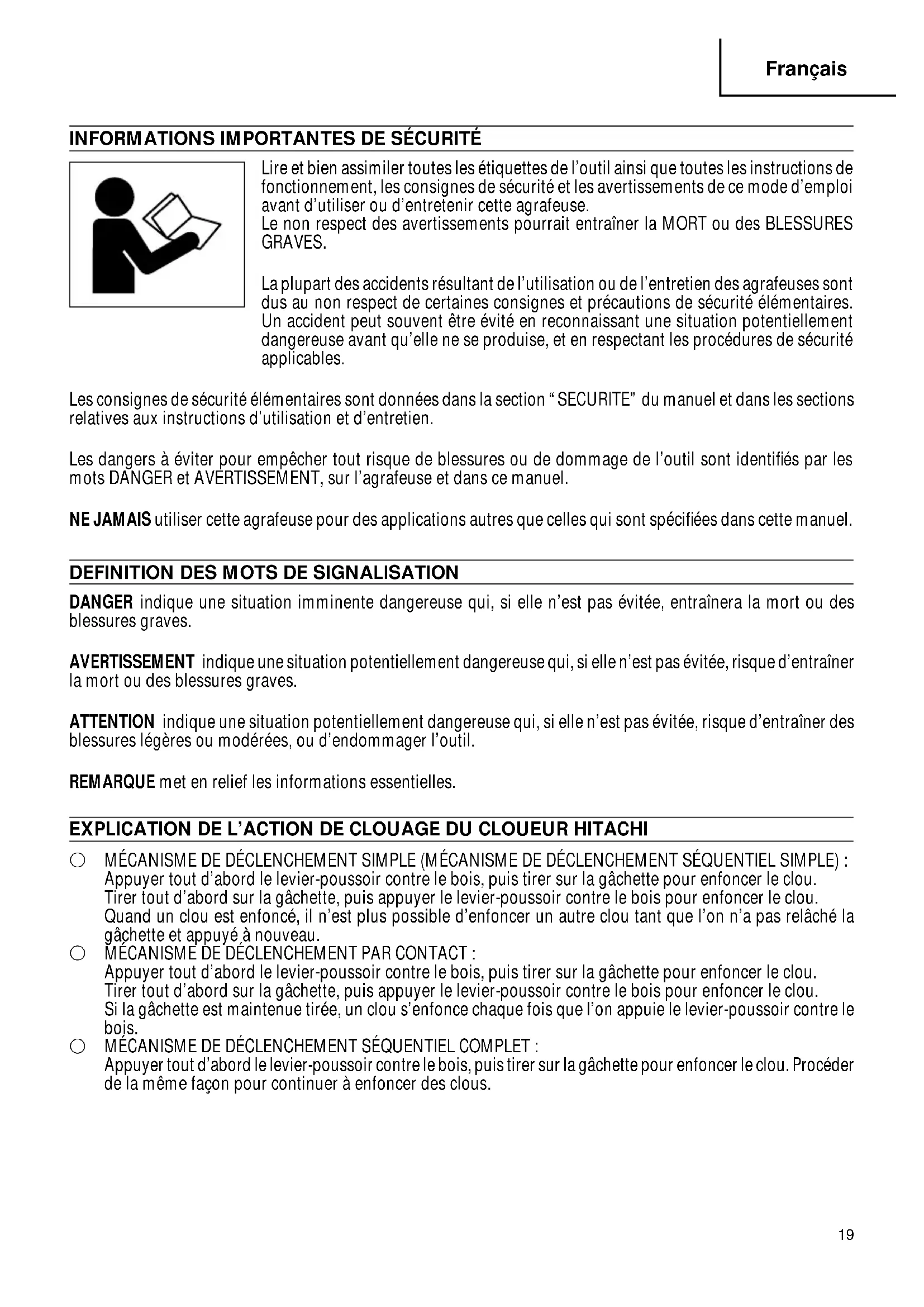

EXPLICATION DE L'ACTION DE CLOUAGE DU CLOUEUR HITACHI

MÉCANISME DE DÉCLENCHEMENT SIMPLE (MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL SIMPLE):

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gachette pour enforcer le clou. Tirer tout d'abord sur la gachette, puis appuyer le levier-poussoir contre le bois pour enforcer le clou.

Quand un clou est enforcé, il n'est plus possible d'enforcer un autre clou tant que l'on n'a pas relchéé la gachette et appuyé à nouveau.

MÉCANISME DE DÉCLENCHEMENT PAR CONTACT :

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gachette pour enforcer le clou. Tirer tout d'abord sur la gachette, puis appuyer le levier-poussoir contre le bois pour enforcer le clou.

Si la gachette est maintainue tirée, un clou s'enforce chaque fois que I'on appuie le levier-poussoir contre le bois.

MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL COMPLT :

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gachette pour enforcer le clou. Proceder de la même façon pour continuer à enforcer des clous.

SECURITE

CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE

LIRE TOUTES CES INSTRUCTIONS

DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER DES LUNETTES DE PROTECTION AVEC VISIERES LATERALES.

Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières laterales, et veiller a ce que les autres personnes dans la zone de travail en portent également.

Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le cote.

L'employeur doit veiller a ce que la personne qui utilise l'agrafeuse et les autres personnes dans laire de travail portent des lunettes de protection.

2. NE JAMAIS UTILISER D'OXYGENE NI AUCUN AUTRE GAZ EN BouteILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

Ne jamais utiliser d'oxygène, de gaz combustibles ni:aucun autre gaz en bouteille comme source d'alimentation del'agrafeuse.

L'utilisation de ces gaz serait dangereuse, car l'agrafeuse exploserait.

Utiliser exclusivement de l'air comprime propre, sec et régulé.

AVENTISSEMENT

3. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELUQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.

Toujours supposer que I'agrafeuse renferme des clous.

Ne jamais diriger l'agrafeuse vers soi ni versquelqu'und'autre,qu'il renferme des clous ou non.

Si I'on enforce des clous par erreur,
cela risque de provoquer des blessures
graves.

Ne jamais s'amuser avec l'agrafeuse. L'agrafeuse est un instrument de travail. Le respecter.

4. TOUJOURS ÉLOIGNER LE DOIGT DE LA GACHETTE QUAND ON N'ÉFFECTUE PAS D'AGRAFAGE AFIN D'ÉVITER TOUT RISQUE DE DECLENCHEMENT ACCIDENTEL.

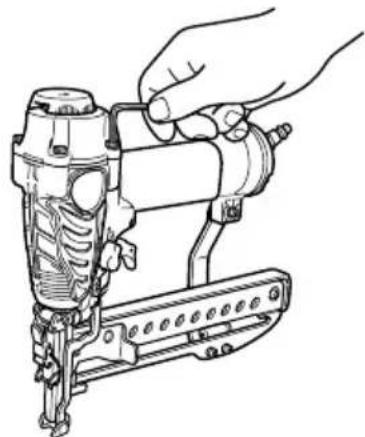

Ne jamais transporter l'outil avec le doigt sur la gachette, car on risquerait d'enfencer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.

Toujours transporter l'agrafeuse exclusivement par sa poignée.

5. LE CHOIX DE LA METHODE D'UTILISATION DE LA GACHETTE EST IMPORTANT.

Lire et bien assimilier la page 30 de la “METHODES D'UTILISATION”.

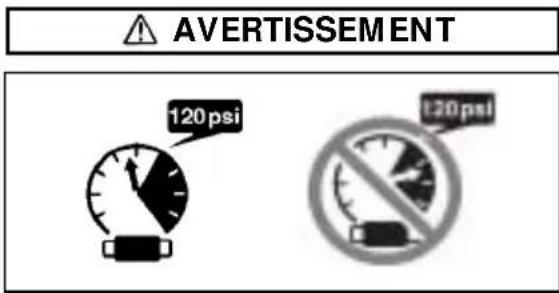

6. NE PAS DEPASSER 120 psi. (8.3 bars 8.5kgf/cm^2

Ne pas dépasser la pression d'air maximale recommandée de 120 psi (8.3 bars 8.5kgf/cm^2 ). Ne jamais raccorder l'agrafeuse à une pression susceptible de dépasser 200 psi (13.7 bars 14kgf/cm^2 ) car l'agrafeuse pourrait Explosioner.

7. TOUJOURS PORTER DES PROTECTIONS ANTI- BRUIT ET UN CASQUE.

Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouie.

Toujours porter un casque pour se protégger la tête contre les projectiles.

SECURITE - suite

AVERTISSEMENT

8. RANGER LE CLOUEUR CORRECTEMENT.

Quand on ne s'en sert pas, ranger l'agrafeuse dans un endroit sec. La ranger hors de portée des enfants. Verrouiller la zone de rangement.

9. MAINTENIR L'AIRE DE TRAVAIL PROPRE.

Une aire encombrie invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.

10. NE JAMAIS UTILISER EN PRESENCE DE LIQUIDES OU DE GAZ INFLAMMABLES.

L'agrafeuse provoque des étincelles quand elle fonctionne.

Ne jamais utiliser l'agrafeuse dans un endroit renfermant de la IAque, de la peinture, de la benzine, du diluant, de l'essence, des gaz, des agents adhésifs ni aucune autre matière combustible ou explosive.

11. ELOIGNER LES VISITEURS.

Ne pas laisser les visiteurs manipuler l'agrafeuse. Tous les visiteurs devront rester en dehors del'aire de travail.

12. PORTER UN HABILLEMENT APPROPRIE.

Ne porter ni vêtements lâches ni bijoux qui pourrait se prendre dans les pieces en mouvement.

Porter des gants de caoutchouc et des chaussures solides si I'on travaille dehors.

Si I'on a les cheveux longs, les maintainir serrés dans un couvre-chef.

13. NE JAMAIS UTILISER DE COUPLEUR NON DEGAGEANT SUR L'AGRAFEUSE.

Si I'on utilise un coupleur non degageant sur l'agrafeuse, l'agrafeuse risque de rester chargée d'air après le débranchement, et donc d'enforcer agrafe meme après qu'elle est debranchee.

L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau tel que toute la pression soit evacuée del'agrafeuse quand on debranche le joint de couplage.

14. VERIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.

S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sacurite".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enforcer accidentellement. Ne pas toucher au levier-poussoir ni le retarder, car il pourrait ne plus fonctionner.

15. VEILLER A CE QUE TOUTES LES VIS ET LES COUVERCLES SOIENT EN PLACE ET BIEN SERRES.

Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement. Ne jamais utiliser l'agrafeuse si des pieces manquent ou sont endommagées.

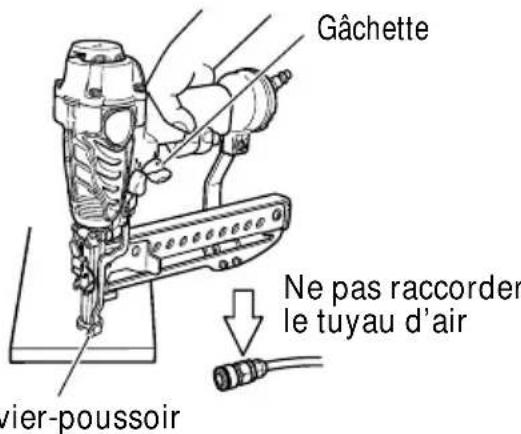

16. NE PAS CHARGER DE AGRAFES SI LA GACHETTE OU LE LEVIER-POUSSOIR SONT ENFONCES.

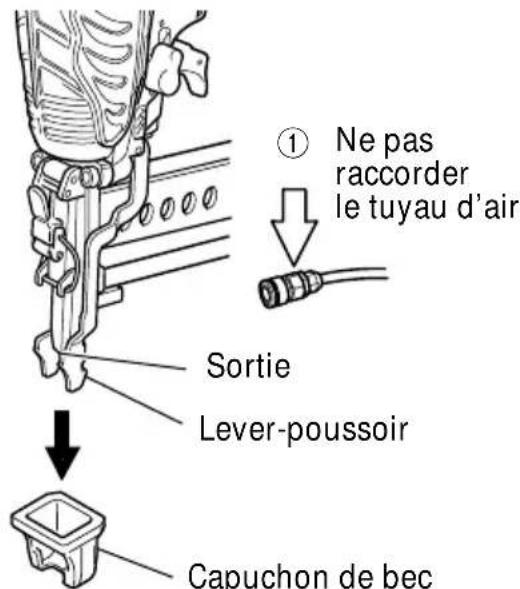

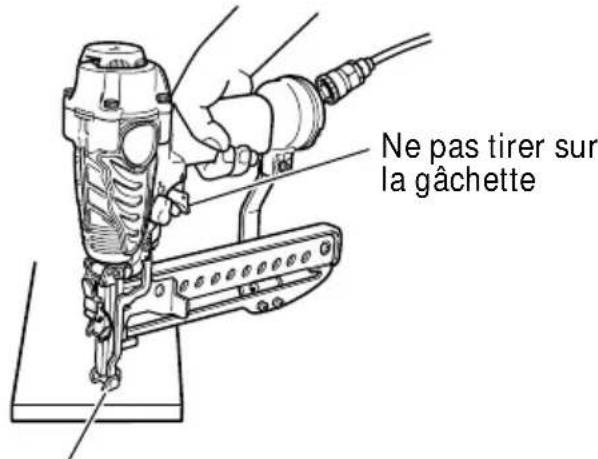

Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,

1) ne pas tirer sur la gachette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

17. TENIR LE VISAGE, LES MAINS ET LES PIEDS ELOIGNES DE LA TÉTE DE CLOUAGE EN TOUT TEMPS.

Ne jamais approcher le visage, les mains ou les pieds à moins de 8 po (200 mm) de la tête de clouage.

Il y a risque de blessures graves si les agrafes sont déviées par la pierce ou qu'elles sont déportées au-delà du point d'entrée.

18. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIECE.

Ne pas enforcer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pouraient ricocher et blesser quelqu'un.

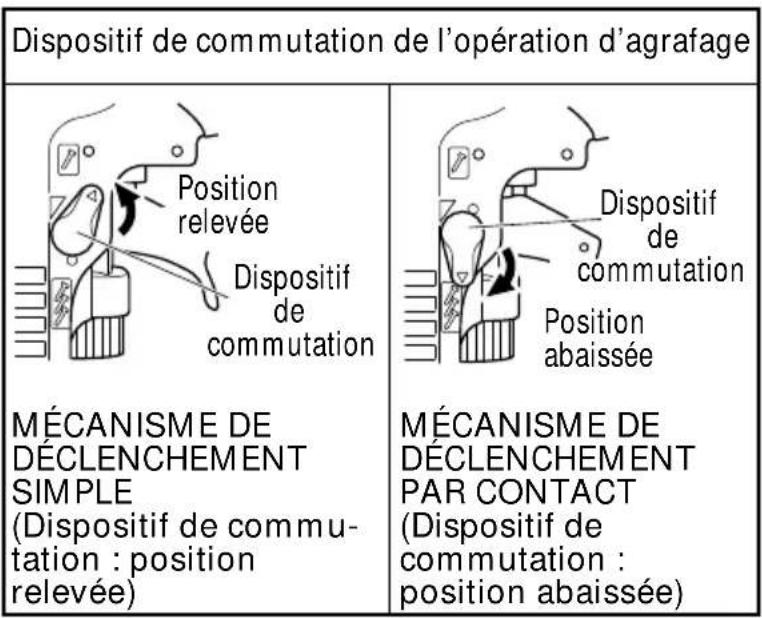

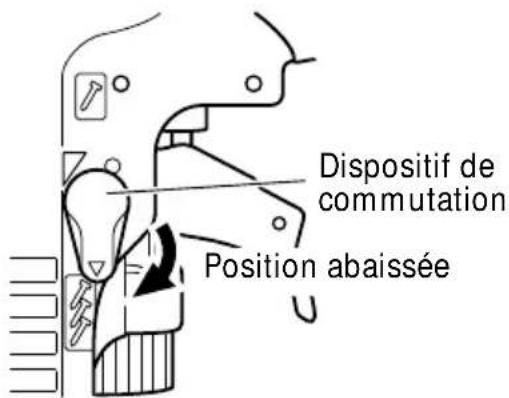

19. AVANT DE COMMENCER LE TRAVAIL, VERIFIER LE DISPOSITIF DE COMMUTATION DE L'OPÉRATION DE CLOUAGE.

Cette agrafeuse Hitachi comprend un dispositif de commutation de l'opération d'agrafage.

Avant de commencer le travail, vérifier le réglage du dispositif de commutation de l'opération de clouage.

Si le dispositif de commutation n'est pas regle correctement, l'agrafeuse ne fonctionnera pas correctement.

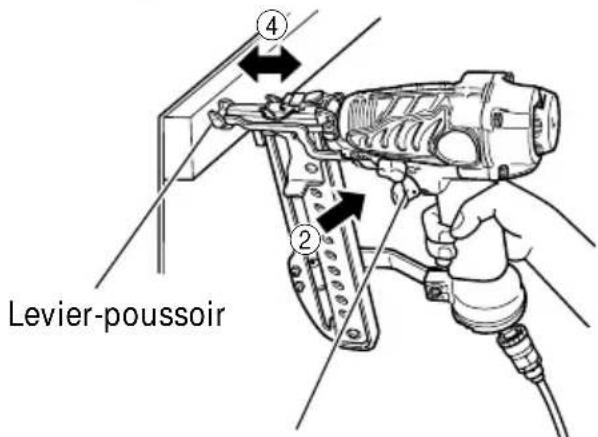

20. FAIRE ATTENTION AUX DOUBLESS ACTIVATIONS DUES AU RAPPEL.

Si on laïsse le levier-poussoir entre accidentellement en contact avec la piece après le rappel, un clou risque d'être enforcé.

Pour éviter ce risque,

Fonctionnement intermittent (déclenchement par gachette)

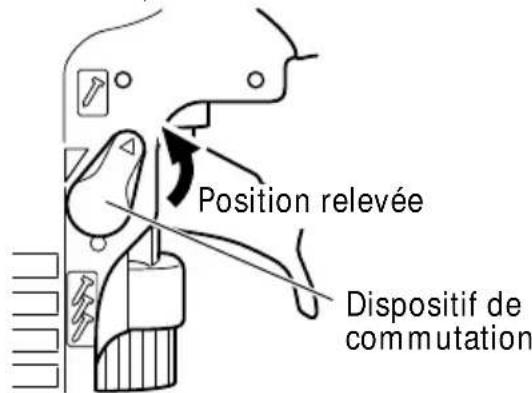

1) Régler le dispositif de commutation sur la position MECANISME DE DÉCLENCHEMENT SIMPLE.

2) Tirer sur la gachette rapidement et fermement.

Fonctionnement continu (déclenchement par levier-poussoir)

SECURITE - suite

AVERTISSEMENT

1) Ne pas appuyer trop fort l'agrafeuse contre la piece a usiner.
2) Eloquent I'agrafeuse de la pierce à usiner, car elle effectue un rappel après l'agrafage.

1. NE PAS ENFONCER D'AGRAFES DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.

Les agrafes pourraient traverser la pièce ou s'enforcer ailleurs que dans la pièce et blesser quelqu'un.

1. NE JAMAIS ENFONCER AGRAFEUSE DES DEUX COTES D'UN MUR EN MEME TEMPS.

Les agrafes poursraient traverser le mur et blesser\ quelqu'un de l'autre cotoé.

1. VERIFIER S'IL Y A DES FILS SOUS TENSION.

Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.

1. NE PAS TRANSPORTER L'AGRAFEUSE PAR LE TUYAU.

2. NE PAS TROP SE PENCHER.

Conserver uneonneassiseetunbonequilibreatout moment.

1. NE JAMAIS UTILISER UN AGRAFEUSE DEFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.

Si I'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble defectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après vente Hitachi agréé.

1. NE PAS DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE AVEC LE DOIGT SUR LA GACHETTE.

L'agrafeuse pourrait se déclencher lorsque l'air sera à nouveau alimenté.

1. DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE QUAND :

1) on entretient ou inspecte l'agrafeuse ;
2) on charge les clous;

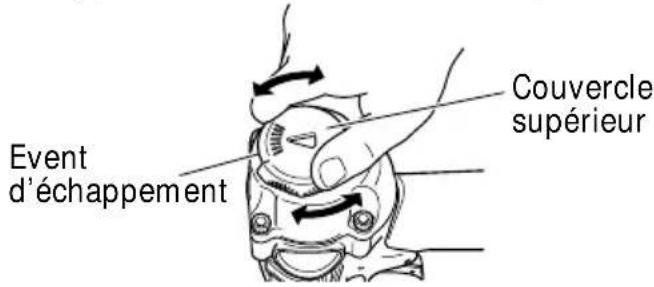

3) on tourne l'ajusteur et le couvercle supérieur;
4) fixation et retrait du capuchon avant;
5) on retire des agrafes coincées ;
6) on ne s'en sert pas;
7) on quitte l'aire de travail ;
8) on le transporte dans un autre endroit ; et
9) on le passée à quelqu'un d'autre.

Ne jamais retirer des agrafes coincées ni réparer l'agrafeuse si le tuyau d'air n'est pas débranché de l'agrafeuse et que les agrafes restants ne sont pas toures retirees de l'agrafeuse.

Ne jamais s'éloigner de l'agrafeuse car des personnes non familiarises avec son fonctionnement pourrait la manipuler et se blesser.

1. RESTER SUR SES GARDES.

Regarder ce que I'on fait. Faire preuve de bon sens.
Ne pas utiliser l'agrafeuse lorsqu'on est fatigué.
Ne jamais utilisé l'agrafeuse si I'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.

1. MANIPULER L'AGRAFEUSE CORRECTEMENT.

Utiliser l'agrafeuse en suivant les instructions du manuel.

Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.

1. NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPECIFIÉES DANS CE MANUEL.

2. MANIPULER L'AGRAFEUSE AVEC PRECAUTION.

A cause de la pression d'air elevée à l'intérieur de l'agrafeuse, les fissures en surface sont dangereuses.

Pour éviter tout risque, ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures; et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.

1. ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.

Veiller à ce que l'agrafeuse soit toujours propre etGRAISSÉ pour obtenir un fonctionnement optimal et en toute sécurité.

1. UTILISER EXCLUSIVEMENT DES PIECES, ACCESSOIRES OU AGRAFES FOURNIS OU RECOMMANDES PAR HITACHI.

Des pieces, accessoires ou agrafes non autorisés pourraient annuler la garantie, entrainer un mauvais fonctionnement et provoquer des blessures.

Les réparations de l'agrafeuse seront confiées exclusively au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.

1. NE JAMAIS MODIFIER NI ALTERER UNE AGRAFEUSE.

Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.

SECURITE - suite

AVENTISSEMENT

RESPONSABILITIES DE L'EMPLOYEUR

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entrenir l'agrafeuse.

2. Veiller à ce que les agrafeuses soient utilisées exclusively lorsque les opérateurs et les autres personnes représentes dans l'air de travail portent des LUNETTES DE PROTECTION.

3. Obliger les opérateurs et les autres personnes représentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.

4. Maintenir les agrafeuses en bon ordre de marche.
5. Entretenir les agrafeuses correctement.
6. Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.

CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS!

UTILISATION

REMARQUE :

Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent monrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

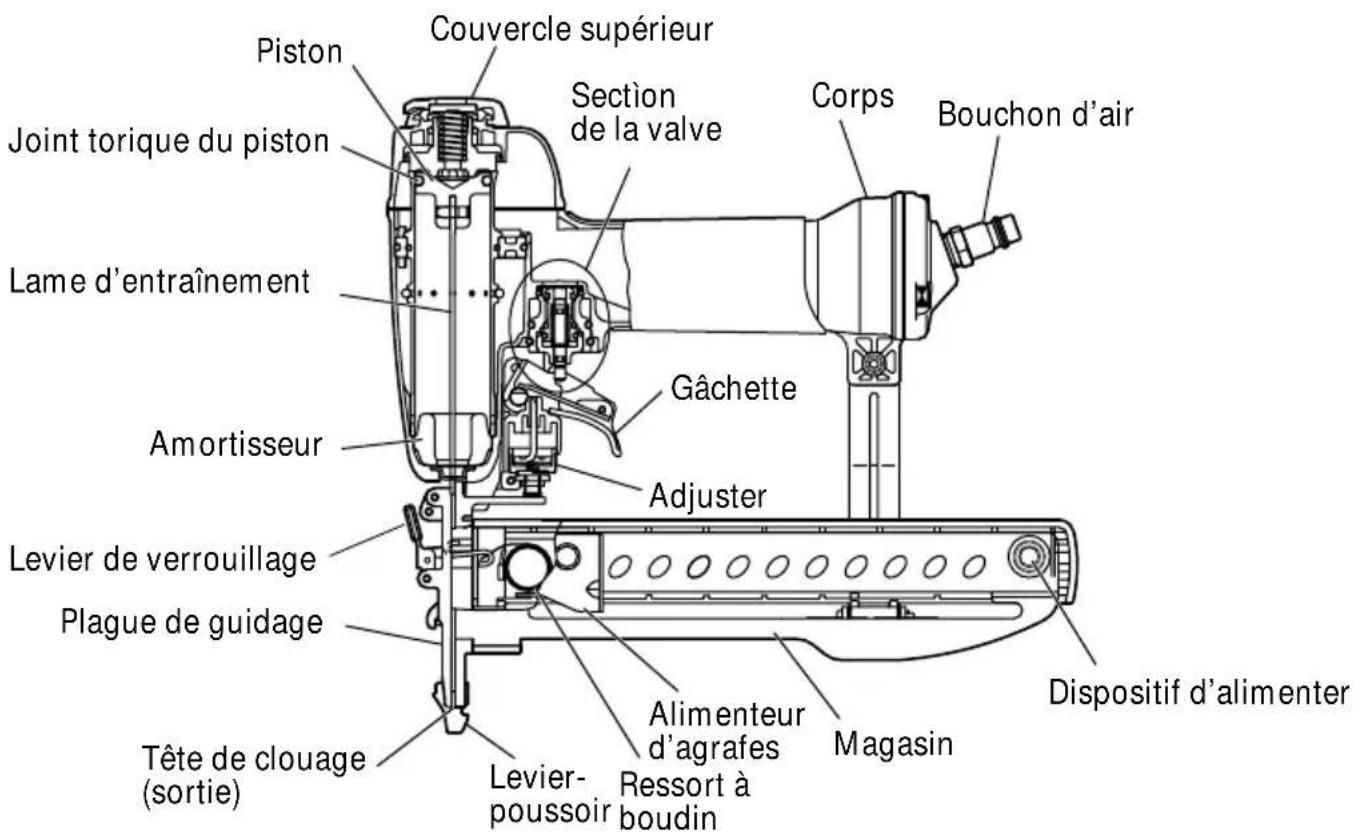

NOM DES PIECES

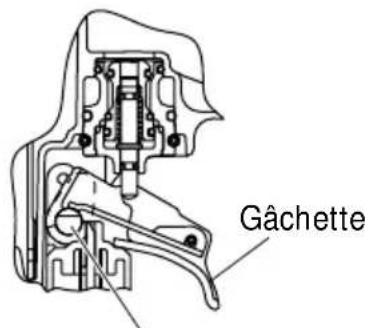

Vue agrandie de la section de la valve

Dispositif de commutation

SPECIFICATIONS

Pression d'utilisation 70 - 120 psi (4.9 - 8.3 bars 5 - 8.5 kgf/cm2)
Dimensions Longueur · Hauteur · Largeur	10-11/32" · 9-1/14" · 2-3/8" (263mm · 235mm · 60mm)
Poids 2.3 lbs. (1.0 kg)
Contenance du magasin 100 agrafes
Consommation d'air (.73 ltr/cycle à 6.9 bar)	.025 ft3/cycle à 100 psi (.73 ltr/cycle à 7 kgf/cm2)

SELECTION DES AGRAFES

AVENTISSEMENT

• Bien utiliser exclusivement les agrafes HITACHI d'origine avec le N3804AB3. L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement de l'outil et/ou unerupture des agrafes, et d'entraîner des blessures.

Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.

Dimensions des agrafes

Agrafes à finition de calibre 18	Calibre 18 Couronne 1/4"
	Min.	Max.
	.138"(3.5mm)	.043"(1.08mm)

ACCESSIONS

AVENTISSEMENT

• Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

ACCESSIONS STANDARD

①Lunettes de protection 1
②Capuchon avant (monté sur l'outil) 2
③Boîtier 1

ACCESSIONS EN OPTION ... vendus séparément

Kit de mecanisme de déclenchement séquentiel complet (kit de mecanisme de déclenchement séquentiel) (Code No. 885986)
Huile de machine pneumatique Alimenteur d'huile .8 oz (25 cc) (Code No. 877153) Alimenteur d'huile 4 oz (120 cc) (Code No. 874042) Alimenteur d'huile 1 quart (1 l) (Code No. 876212)

REMARQUE :

Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI.

APPLICATIONS

Fabrication de caisses pour mobilier
Fabrication de parois et autres espaces de résidences mobiles
Fabrication de portes et fenêtres pour résidences mobiles

AVANT L'UTILISATION

Lire la section intitulée "SECURITE" (pages 20-23). Bien vérifier les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

△ AVERTISSEMENT

● Pas de gaz ou liquides inflammables, nieldom autre object inflammable sur le chantier.

● Evacuer les enfants et les personnes non autorisées de l'air de travail.

ALIMENTATION D'AIR

DANGER:

NE JAMAIS utiliser d'oxygène ni:aucun autre gaz en bouteille. Il pourrait se produit une explosion.

AVERTISSEMENT:

Ne jamais raccarder l'agrafeuse à une pression qui risque de dépasser 200 psi (13.7 bars 14kqf / cm^2
Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.

1. Alimentation

Utiliser exclusivement de l'air comprime propre, sec et regulé avec cette agrafeuse.
- Les compresseurs d'air utilisés pour alimenter l'air comprimé à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
L'humidité ou l'huile dans le compréseur d'air peuvent accélérer l'usure et la corrosion de l'agrafeuse. Purger tous les jours.

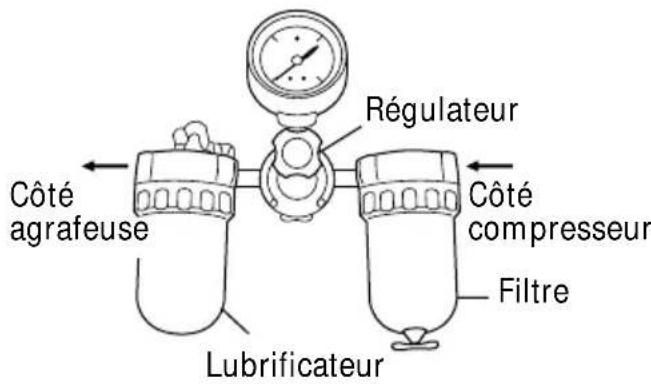

2. Filtre-régulateur-lubrificateur

Utiliser un régulateur d'une pression comprise entre 0 - 120 psi (0 - 8.3 bars 0 - 8.5 kgf/cm²).
- Les unités filtrer-régulateur-lubrificateur procuraront les conditions optimes de l'agrafeuse et accroirront sa durée de service. Toujours les utiliser.

Filtre Le filtré enlève l'humidité et la saleté mélangées à l'air comprimé.
Purger tous les jours, sauf si l'outil possède une purge automatique.
Nettoyer régulièrement le filtré.

Régulateur ....Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de l'agrafeuse. Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.

Inspector ........ Le lubrificateur alimente de l'huile vaporisée à l'agrafeuse. Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adequate. Utiliser une huile de machine pneumatique Hitachi.

3. Tuyau d'air

Le tuyau d'air doit avoir une pression de travail minimum de 150 psi (10.4 bars 10.6kgf/cm^2 ) ou 150% de la pression maximum produit par le système, a savoir la plus élevé.

4. Consommation d'air

Selectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.

Tableau de consommation d'air

Pression de fonctionnement	psi 80 90 100(bar) (5.5) (kgf/cm2)	(6.2) (6.3) (7)
Consummation ft d'air	3/cycle .01(ltr/cycle)	19 (.55) (.64) (.73)	.023 (.73)	.025

Formules de taille du compresseur d'air

Quantité d'air requisé
= nombre d'agrafes
agrafes moyennes enforcées par minute par l'agrafeuse
consommation d'air à une pression donnée
facteur de sécurité (toujours 1.2)

Example: 3 agrafeuses (N3804AB3)

fonctionnant à 100 psi et enfonçant 30 agrafes par minute

Quantité d'air requise
= 3· 30· .025(.73)· 1.2
= 2.7 CFM (ft^3 /min) (78.8 l/mn)

Effectuer le calcul ci-dessus pour obtenir un compréseur fournissant les 2.7 CFM d'air nécessaires.

GRAISSAGE

Il est essentiel que l'agrafeuse soit graissée correctement.
Si l'agrafeuse est malGRAISSÉE,elle ne fonctionnera pas correctement et les pieces s'useront prématurément.

Utiliser une huile de machine Hitachi.

Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifiants endomm ageraient les joints toriques et les autres pieces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.

Toujours utiliser des unités filtrre-regulateur-lubrificateur.
Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique Hitachi.
Si I'on ne possede pas de lubrificateur,mettre 5 a 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de I'agrafeuse deux fois par jour.

Ne pas ranger l'agrafeuse dans un environnement froid.

La laisser dans un endroit chaud jusqu'à ce que I'on soit prét à travailler.

Si l'agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser rechauffer avant de l'utiliser.

① Réduire la pression d'air à 40 psi (2.8 bars 2.8 kgf/cm²).
② Sortir tous les agrafes de l'agrafeuse.
Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).

La pression d'air inférieure sera suffisante pour l'agrafage a blanc.

Les opérations à vitesse lente ont tendance à chauffer les pieces mobiles.

ATTENTION:

Ne pas faire un essai d'agrafage à blanc à haute pression.

ESSAI DE L'AGRAFEUSE

DANGER:

Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières laterales respectant les exigences ANSI Z87.1.

AVERTISSEMENT:

Ne jamais utiliser l'agrafeuse si le levierpoussoir ne fonctionne pascorrectement.

Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifier les points ci-dessous. Effectuer les essais dans l'ordre indiqué.

S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser le clouceur et contacter un service après-vente/agréé Hitachi.

(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.

TOUTES LES VIS DOIVENT ETRE SERREES A FOND.

Si certaines vis sont relachées, les revisser.

LE LEVIER-POUSSOIR ET LA GACHETTE DOIVENT FONCTIONNER AVEC SOUPLESSE.

(2) Regler la pression d'air sur 70 psi (4.9 bars 5kgf/cm^2 ). Raccorder le tuyau d'air.

Ne pasmettre d'agrafes dans I'agrafeuse.

Méttre le dispositif de commutation en position relevante (MECHANISME DE DÉCLENCHEMENT SIMPLE).

(Régler le dispositif de commutation sur la position complètement relevante, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Français

L'AGRAFEUSE NE DOIT PAS AVOIR DE FUIET D'AIR.

(3) Le doigt étant retire de la gachette, actionner le levier-poussoir contre la piece.

L'AGRAFEUSE NEDOIT PAS FONCTIONNER.

Actionner le levier-poussoir

(4) Detacher le levier-poussoir de la pierce à usiner. Ensuite, diriger l'agrafeuse en position abaissee, presser la gachette et attendre pendant au moins 5 secondes dans cette position.

L'AGRAFEUSE NE DOIT PAS FONCTIONNER.

(5) ① Sans toucher la gâchette, actionner le levierpoussoir contre la pièce. Tirer sur la gâchette.

L'AGRAFEUSE DOIT FONCTIONNER.

② Ramener la gachette en arriere tout en éloignant le levier-poussoir de la piece à usiner.

L'agrafeuse reste en etat de fonctionnement (la lame d'entrainment revient en bas).

③ Retirer le doigt de la gachette.

L'agrafeuse s'arrête de fonctionner (la lame d'entrainment revient en haut).

(6) Régler le dispositif de commutation sur la position abaissee (MECHANISME DE DECLENCHEMENT PAR CONTACT). (Régler le dispositif de commutation sur la position complètement abaissee, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

L'agrafeuse ne touchant plus la piece, tirer sur la gachette.
Actionner le levier-poussoir contre la piece.

L'AGRAFEUSE DOIT FONCTIONNER.

(7) Si l'on ne remarqueaucun fonctionnement anomal, on pourramettre des agrafes dans l'agrafeuse. Enconcer les agrafes dans un materiaiu du même type que celui du travail proprement dit.

L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.

REGLAGE DE LA PRESSION D'AIR

Ne pas dépasser 120 psi (8.3 bars 8.5kgf/cm^2 ).

Regler la pression d'air à la pression de travail recommandée de 70 - 120 psi (4.9 - 8.3 bars 5 - 8.5kgf / cm^2 ) en fonction de la longueur des agrafes et de la durée du matériel. La pression d'air correcte est la pression la plus BASSE capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutillement l'agrafeuse.

CHARGEMENT DES AGRAFES

AVENTISSEMENT

Lors du chargement des agrafes dans l'agrafeuse,

1) ne pas tirer sur la gachette ;
2) ne pas actionner le levier-poussoir et
3) diriger l'agrafeuse vers le bas.

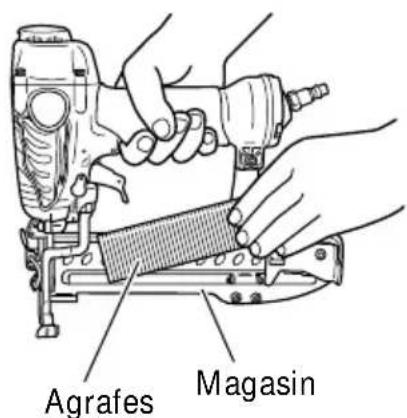

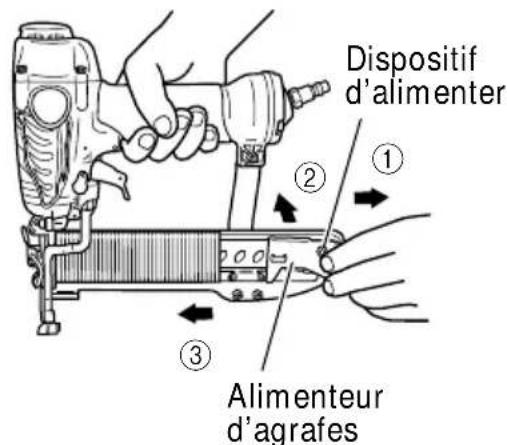

(1) Tirer l'alimenteur d'agrafes vers l'arrière, et vérifier que le dispositif d'alimenter solidement rentré dans l'orifice pour le dispositif d'alimenter de l'alimenteur d'agrafes.

(2) Placer la bande d'agrafes sur le magasin.
Vérifier que la bande d'agrafes glisse en douceur sur le magasin.

(3) Tirer l'alimenteur d'agrafes légerement vers l'arrière, puis appuyer sur le dispositif d'alimenter. Pousser l'alimenteur d'agrafes vers l'avant. Placer délicatement l'alimenteur d'agrafes à l'arrière des agrafes chargées.

L'agrafeuse est maintainant prete à fonctionner.

ATTENTION:

Si I'on relâche l'alimenteur d'agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui finirait par coincer les agrafes.

Bien ramener l'alimenteur d'agrafes en arrêté en évitant absolutment tout impact.

UTILISATION DE L'AGRAFEUSE

Lire la section intitulée "SECURITE" (pages 20-23).

DANGER

Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières laterales respectant les exigences ANSI Z87.1.

AVERTISSEMENT

NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans I'aire de travail.

TOUJOURS éloigner le doigt de la gachette quand on n'effectue pas d'agrafage afin d'éviter tout risque de déclenchement accidentel.
Lechoix de la methode d'utilisation de la gachette est important. Lire et bien assimiler la "METHODES D'UTILISATION" ci-dessous.

Avant de commencer le travail, vérifier le dispositif de commutation de l'opération d'agrafage.

Cette agrafeuse Hitachi comprend un dispositif de commutation de l'opération d'agrafage.

Avant de commencer le travail, vérifier que le dispositif de commutation est régle correctement.

Si le dispositif de commutation n'est pas regle correctement, l'agrafeuse ne fonctionnera pas correctement.

Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage.

Ne pas enforcer d'agrafes sur d'autres agrafes ni avec l'agrafeuse a un angle trop aigu ; les agrafes pourraient ricocher et blesser qualqu'un.

Pour éviter tout risque de déclenchement double ou toute éjection inadvertante d'une agrafe de à un bondissement de l'agrafeuse.

1) ne pas appuyer l'agrafeuse trop fort contre la pierce ;

2) éloigner complètement l'agrafeuse de la piece avec le rappel ;

3) relâcher la gâchette rapidement lorsqu'on effectue un clouage par gâchette.

Ne pas enforcer d'agrafes dans des planches minces ni pres des coins et des bords de la piece. Les agrafes pourraient traverser la piece ou s'enforcer ailleurs que dans la piece et blesser quelqu'un.

Ne jamais enforcer d'agrafes des deux cotsés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre cotoé.

Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.

Ne pas se servir de l'agrafeuse comme d'un marteau.

• Debrancher le tuyau d'air de l'agrafeuse quand :

1) on tourne l'ajusteur et le couvercle supérieur;
2) fixation ou retrait du capuchon avant ;
3) on ne s'en sert pas;
4) on quitte l'aire de travail ;
5) on le transporte dans un autre endroit ; et
6) on le passé à quelqu'un d'autre.

Cette agrafeuse Hitachi est équipée d'un dispositif de commutation de l'opération d'agrafage.

Utiliser le MÉCANISME DE DÉCLENCHÉMENT SIMPLE ou le MÉCANISME DE DÉCLENCHÉMENT PAR CONTACT en fonction du travail à effectuer.

Il existe également un kit de mécanisme de déclenchement séquentiel complet (KIT DE MÉCANISME D'ACTIVATION SEQUENTIELLE) en option. No. de piece 885986.

Explication des diverses opérations d'agrafage.

MÉCANISME DE DÉCLENCHÉMENT SIMPLE (MÉCANISME DE DÉCLENCHÉMENT SEQUENTIEL SIMPLE): Appuyer tout d'abord le levier-poussoir contre la pierce à usiner; presser ensuite la gachette pour enforcer l'agrafe.

Presser tout d'abord la gachette; appuyer ensuite le levier-poussoir contre la piece à usiner pour enforcer l'agrafe.

Quand une agrafe est enforcée, il n'est pas possible d'en enforcer une autre tant que l'on n'a pas relaché la gachette et appuyé de nouveau.

O MECANISME DE DECLENCHEMENT PAR CONTACT: Appuyer tout d'abord le levier-poussoir contre la pierce à usiner; presser ensuite la gachette pour enforcer l'agrafe.

Presser tout d'abord la gachette; appuyer ensuite le levier-poussoir contre la piece à usiner pour enforcer l'agrate.

Si I'on tient la gachette enfoncée, un clou se libere chaque fois que le levier-poussoir est pressé contre la pierce à usiner.

MÉCANISME DE DECLENCHEMENT SEQUENTIEL COMPLET: Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gachette pour enforcer le clou. Proceder de la même façon pour continuer à enforcer des clous.

METHODES D'UTILISATION

L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enforcé (position supérieure).

Il y a deux façon d'enforcer des agrafes avec l'agrafeuse.

Ces deux méthodes sont :

1. Fonctionnement intermittent

(déclenchement par gâchette) :

1. Fonctionnement continu

(déclenchement par levier-poussoir) :

(1) Fonctionnement intermittent

(déclenchement par gachette)

Utiliser le réglage MECANISME DE DÉCLENCHEMENT SIMPLE.

AVENTISSEMENT

Noter que, à la différence du MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL COMPLEX, le MÉCANISME DE DÉCLENCHEMENT SIMPLE de ce clouceur Hitachi enforce un clou chaque fois que l'on appuie le levier-poussoir contre le bois, tant que la gachette reste pressée.

Pour un fonctionnement intermittent, régler le dispositif de commutation sur la position complètement relevante. (Ex. Régler sur MECANISME DE DECLENCHEMENT SIMPLE.)

Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel :

1) Regler le dispositif de commutation sur la position MECANISME DE DECLENCHEMENT SIMPLE.
2) Tirer sur la gachette rapidement et fermement.

① Régler le dispositif de commutation sur la position relevante (pour le régler sur MECANISME DE DÉCLENCHEMENT SIMPLE). (Régler le dispositif de commutation sur la position complètement relevante, comme indiqué sur le schéma. Sinon, il se réglera sur MECANISME DE DÉCLENCHEMENT SIMPLE.)
② Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.
③ Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enforcé.
Tirer sur la gachette pour enforcer une agrafe.
⑤ Retirer le doigt de la gachette. Pour enforcer une agrafe ailleurs, déplacer l'agrafeuse sur la piece et repeter les étapes
② - ⑤ suivant les besoin.

(2) Fonctionnement continu (déclenchement par levier-poussoir) Utilisation du MÉCANISME DE DÉCLENCHEMENT PAR CONTACT

AVENTISSEMENT

Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.

1) Ne pas appuyer trop fort l'agrafeuse contre la pierce a usiner.
2) Eloigner l'agrafeuse de la piece à usiner, car elle effectue un rappel après l'agrafage.

① Régler le dispositif de commutation sur la position complètement abaissee (pour le régler sur MÉCANISME DE DECLENCHEMENT PAR CONTACT).
(Régler le dispositif de commutation sur la position complètement abaissee, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)
② Sans que l'agrafeuse ne touche la piece a usiner, presser la gachette.
③ Actionner le levier-poussoir contre la piece pour enforcer une agrafe.
④ Déplacer l'agrafeuse le long de la pièce en lui faisant faire des bonds.

Chaque pression du levier-poussoir enonce une agrafe.

Dès que le nombre d'agrafes youlu est enforcé,
retirer le doigt de la gachette.

Au préalable, tirer sur la gachette

AVERTISSEMENT

Ne pasmettreledoigt surla gachette saufpendant une operation declouage, car un contact accidentel du levierpoucevoir sur I'opérateur ou sur les personnes alentour pourrait entrainer des blessures graves.
Ne pasapprocher les mains ni le corps de la section de sortie des clous. L'agrafeuse avec mecanisme de déclenchement par contact risque de faire un bond après avoir enforcé une agrafe,ce qui pourrait enforcer une autre agrafe et provoquer des blessures.
- Certains types d'agrafes chargées peuvent s'éjecter de la buse pendant une opération d'agrafage.

On utilisera LE MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL COMPLET (MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL) pour effectuer un clouage précis et en respectant la “methode de fonctionnement” ci-dessous.

Appuyer tout d'abord sur le levier-poussoir (position "haut") à l'endetroit où l'on peut enforcer le clou, puis tirer sur la gachette. ÀpRES avoir enforcé chaque clou, relâcher complètement la gachette et relever l'outil de la surface de travail. Un MÉCANISME DE DÉCLENCHEMENT

SEQUENTIEL COMPLET (MECHANISME DE DÉCLENCHEMENT SEQUENTIEL) réduit les risques de blessures pour l'opérateur et les personnes qui se trouvent dans l'aire de travail. En effet, il risque moins d'enforcer accidentellement un clou si l'on garde le doigt sur la gachette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne.

LEMÉCANISME DE DÉCLENCHEMENT SEQUENTIEL EN OPTION réduit également la vitesse de clouage par rapport au mécanisme de déclenchement par contact standard.

REMARQUE :

Si I'on respecte bien tous les averissements et toutes les instructions, le fonctionnement s'effectuera sans danger avec les trois systèmes: MECANISME DE DECLENCHEMENT SIMPLE, MECANISME DE DECLENCHEMENT PAR CONTACT, et MECANISME DE DECLENCHEMENT SEQUENTIEL COMPLET.

• Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, le liant d'assemblage risque de se rompre, ce qui provoquera des erreurs d'alimentation et des bourrages.

• Avec l'agrafage:

1) débrancher le tuyau d'air de l'agrafeuse;
2) sortir toures les agrafes de l'agrafeuse ;
3)mettre 5 ou 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de I'agrafeuse ; et
4) ouvrir le robinet de purgege du réservoir du compressor d'air pour purger toute l'humidité.

Lors de l'ajustement de I'ajusteur, s'assurer de retirer son doigt de la gachette et de débrancher le tuyau d'air de I'agrafeuse.

Pour que les agrafes s'enforcent toutes à la même profondeur, s'assurer que:

1) la pression d'air de l'agrafeuse reste constante (le régulateur est installé et il fonctionné normalement), et
2) l'agrafeuse est toujours maintainue fermement contre la pierce.

Si les agrafes sont enforcées trop loin ou pas assez dans la pierce, régler le clouage dans l'ordre suivant.

① DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.

② Si les agrafes s'enforcent trop profondement, tourner I'ajusteur sur le cote peu profond. Si les agrafes ne s'enforcen pas assez profondement, tourner I'ajusteur sur le cote profond.

Lorsqu'un agrafage d'essay révèle que la bonne position est atteinte, cesser de tourner l'ajusteur.
④ Brancher letuyau d'air.
TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Effectuer un essai d'agrafage.
DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
⑥ Sélectionner la position de l'ajusteur qui convient.

REMARQUE:

En raison de facteurs comme la durée du matériel ou le type d'agrafe, il se peut que les agrafes ne s'enforcent pas assez profondement si l'on recourt à la haute pression avec l'ajusteur vers le haut (côté peu profond).

Dans un tel cas, réduire la pression et abaiser

I'ajusteur pour que I'agrafe pénétre dans la position voulue.

CHANGEMENT DU SENS D'ECHAPPEMENT

AVERTISSEMENT

Lors du changement du sens d'échévement, s'assurer desteroler son doigt de la gachette et de débrancher le tuyau d'air de l'agrafeuse.

Il est possible de changer le sens de l'event d'échévement en tournant le couvercle supérieur.

UTILISATION DU CAPUCHON DE BEC

AVENTISSEMENT

Lors du retrait ou de la fixation du capuchon avant, s'assurer de retirer son doigt de la gachette et de débrancher le tuyau d'air de l'agrafeuse.

Le capuchon de bec se fixe au bout du bras de contact pour protégger la pierce à travailler des éraflures ou des dommages. Retirer selon la séquence ci-dessous lorsqu'il ne sert pas.

DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
② Tirer le capuchon de béc dans la direction de la flèche, comme le montre le schéma.
Attacher au bout du bras de contact en inversant la série de démontage.

ENTRETIEN

REMARQUE :

Les informations containues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.

Certaines des illustrations du manuel peuvent monrer des détails ou des accessoires qui diffère de ceux de votre agrafeuse.

ENTRETIEN ET INSPECTION

Lire la section intitulée "SECURITE" (pages 20-23).

AVERTISSEMENT

• Debrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand : 1) on entretient ou on inspecte l'agrafeuse ; et 2) on retire des agrafes coincées.

• Dégagement des agrafes coincées

Pour dégager une agrafe coincée, procéder comme suit :

① Debrancher letuyadair.
② Retirer toutes les agrafes.
Libérer le levier de verrouillage et ouvrir la plaque de guidage.

④ Retirer l'agrafe coincee avec un torunevis pour ecrou a fente.

⑤ Refermer la plaque de guidage et le taquet.
⑥ Si les agrafes se coince fréquemment, contacter un service après-vente Hitachi/agréé.

1. Remisage

Si I'on ne se sert pas de l'agrafeuse pendant un certain temps,endraire ses pieces en acier d'une mince couche deGRAISE pour eviter toute corrosion.
Ne pas remisser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec. La ranger hors de portée des enfants.

1. ETIQUEtte D'AVERTISSEMENT

Remplacer I'ETIQUETTE D'AVERTISSE-MENT si elle manque ou qu'elle est endommagée.

Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après vente Hitachi/agree.

Etiquette d'avertissement

1. Tableau d'entretien (voir page 35)
2. Guide de dépannage de l'opérateur (voir page 36)
3. Listedes pièces de rechange

ATTENTION:

• Les réparations, modifications et inspections des outils ELECTriques Hitachi doivent être confiées à un service après-venture Hitachi/agréé.

Il sera utile deprésenter cette liste de pieces au service après-vente Hitachi/agree lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils electriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pieces soient modifiées sans avis préalable.

ENTRETIEN ET REPARATIONS

AVERTISSEMENT

Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
Pour les réparations, utiliser exclusivement des pieces fournies ou recommendées par Hitachi.

Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de piece.

REMARQUE:

Les specifications sont sujettes à modification sans préavis et sans aucune obligation de la part de HITACHI.

Tableau d'entretien

ACTION POURQUOI CO	MMENT
Purger le filtr de la ligne d'air tous les jours.	Eviter l'accumulation d'humidité et de poussière.	Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrificateur soit toujours plein.	Maintenir l'agrafeuse bienGRAISSÉE.	Remplir d'huile de machine pneumatique Hitachi.
Nettoyer l'élement du filtr — puis souffler de l'air dans le filtr dans le sens inverse du débit normal.	Eviter le colmatage du filtr par la saleté.	Suivre les instructions du fabricant.
Nettoyer le magasin et le mécanisme de l'alimenteur.	Eviter que les agrafes ne se coinceNT.	Nettoyer en souflant de l'air tous les jours.
Veiller à ce que le levier- pouvoir fonctionne toujours correctement.	Assurer la sécurité de l'opérateur et un fonctionnement efficace de l'agrafeuse.	Nettoyer en souflant de l'air tous les jours
Graisser l'agrafeuse après l'utilisation.	Rallonger la durée de service de l'agrafeuse.	Mettre 5 ou 10 gouttes de graissédans l'agrafeuse.
Purger le compréseur d'air.	Maintenir l'agrafeuse en bon ordre de marche.	Ouvrir le robinet de purge du réservoir du compresseur d'air.

Guide de dépannage de l'opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront etre corrigés rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente Hitachi/agree.

PROBLEME VERIFICATION	CORRECTION
L'agrafeuse fonctionne, mais les agrafes ne s'enforcen pas.	Vérifier si une agrafe est coincée.	Degager l'agrafe coincée page 34.
	L'alimenteur d'agrafes est'il endommagé?	Remonter l'alimenteur d'agrafes.
	Le ressort à ruban est'il distendu ou endommaré?	Remplacer le ressort à ruban.
	Vérifier si l'on utilise les bonnes agrafes.	Utiliser uniquement les agrafes recommandées.
Entrainnement faible Cycle lent.	Vérifier la pression d'air.	Augmenter la pression d'air. (Ne pas dépasser 120 psi (8,3 bar 8,5 kgf/cm2))
	Vérifier la position du dispositif de réglage de profondeur d'agrafage.	Refaire le réglage selon les indications de la page 32.
	-	Utiliser une hile de machine penumatique Hitachi.
	La lame d'entrainment est-elle usée?	Contacter Hitachi pour le remplacement.
	La joint torique du piston est-il usé ou endommagé?
Les agrafes s'enforcement trop profondement.	Vérifier la pression d'air.	Réduire la pression d'air. (Régler sur 70 - 120 psi)
	Vérifier la position du dispositif de réglage de profondeur d'agrafage.	Refaire le réglage selon les indications de la page 32.
Certaines agrafes sont sautées. Alimentation intermittente.	Vérifier si l'on utilise les bonnes agrafées.	Utiliser uniquement les agrafes recommandées.
	L'alimenteur d'agrafes est-il endommagé?	Nettoyer et graisser.
	Le ressort à ruban est-il distendu ou endommagé?	Replacing le ressort à ruban.
	Le joint torique du piston est'il usé ou endommagé?	Contacter Hitachi pour le remplacement.
Des agrafes se coinceNT. Les agrafes eofoncées sont tordues.	Vérifier si l'on utilise les bonnes agrafes.	Utiliser uniquement les grafes recommandées.
	La lame d'entrainment est'elle usée?	Contacter Hitachi pour le remplacement.
Les agrafes endoncent bien normalment, mais pas complètement à des vitesses superieures.	Vérifier la diamètre interieur du tuyau d'air.	Utiliser un tuyau d'air plus large.

Conecte la manguera de aire.
