| Type de produit | Agrafeuse pneumatique |
| Marque | Hitachi |
| Modèle | N5010A |
| Dimensions (L × H × l) | 365 mm × 258 mm × 76 mm |
| Poids | 2,0 kg |
| Alimentation | Air comprimé propre, sec et régulé |
| Pression d'utilisation recommandée | 70 – 120 psi (4,9 – 8,3 bars / 5 – 8,5 kgf/cm²) |
| Pression maximale admissible | 120 psi (8,3 bars / 8,5 kgf/cm²) |
| Capacité du magasin | 150 agrafes |
| Consommation d'air | 0,040 ft³/cycle à 100 psi (1,1 l/cycle à 6,9 bars) |
| Type d'agrafes | Agrafes Hitachi d'origine, calibre 16, couronne 1/2", longueur 9,8 mm – 15 mm |
| Mécanisme de déclenchement | Par contact standard (activation par bande) ; option séquentiel (clouage simple) disponible |
| Fonctions principales | Fonctionnement intermittent (déclenchement par gâchette) et continu (déclenchement par levier-poussoir) ; réglage de la profondeur d'agrafage |
| Accessoires fournis | Lunettes de protection, clé Allen pour vis M5 |
| Accessoires en option | Mécanisme de déclenchement séquentiel (réf. 876762), huile de machine pneumatique Hitachi (30 cc, 120 cc ou 1 l) |
| Applications | Revêtements muraux, panneaux de toit, supports de revêtement de sol, résidences mobiles et modulaires, fabrication de caisses et palettes |
| Sécurité | Porter des lunettes de protection avec visières latérales conformes ANSI Z87.1 ; protections anti-bruit et casque recommandés ; ne jamais utiliser d'oxygène ou de gaz en bouteille |
| Entretien et nettoyage | Graissage quotidien avec huile de machine pneumatique Hitachi ; purger le filtre et le compresseur tous les jours ; nettoyer le magasin et le levier-poussoir |
| Pièces détachées et réparabilité | Réparations exclusivement par un service après-vente Hitachi agréé ; utiliser des pièces d'origine Hitachi |
| Stockage | Ranger dans un endroit sec et chaud, hors de portée des enfants ; vidanger l'air et huiler avant remisage |
FOIRE AUX QUESTIONS - N5010A HITACHI
Questions des utilisateurs sur N5010A HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse au format PDF gratuitement ! Retrouvez votre notice N5010A - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N5010A de la marque HITACHI.
MODE D'EMPLOI N5010A HITACHI
Manuel d'instructions et de sécurité
Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entrainer la mort ou des blessures graves!
Ce manuel renferme des instructions importantes sur la sécurité de l'outil.
Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse.
Conserver ce manuel à l'intention des autres utilisateurs de la agrafeuse.
Ne jamais laisser les personnes n'ayant pas étudié le manuel utiliser l'outil.
RELIGRO
AVANT L'UTILISATION 22
ENVIRONNEMENT DE TRAVAIL 22

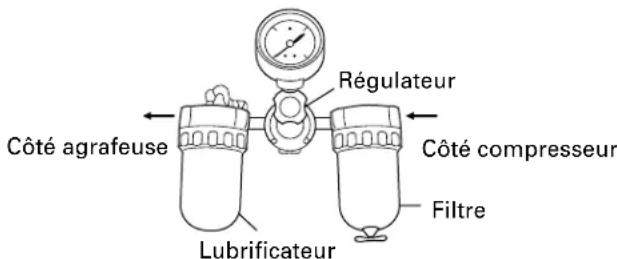

ALIMENTATION D'AIR 23
GRAISSAGE 23
ENTRETIEN PAR TEMPS FROID 23
ESSAI DE L'AGRAFEUSE 24
REGLAGE DE LA PRESSION D'AIR 25
CHARGEMENT DES AGRAFES 25
UTILISATION DE L'AGRAFEUSE 25
METHODES D'UTILISATION 26
REGLAGE DE LA PROFONDEUR DE AGRAFAGE ....27
ENTRETIEN
ENTRETIEN ET INSPECTION 28
ENTRETIEN ET REPARATIONS 29
LISTEDESPIECES 47
INDICE
Espanol
Pagina
Pagina

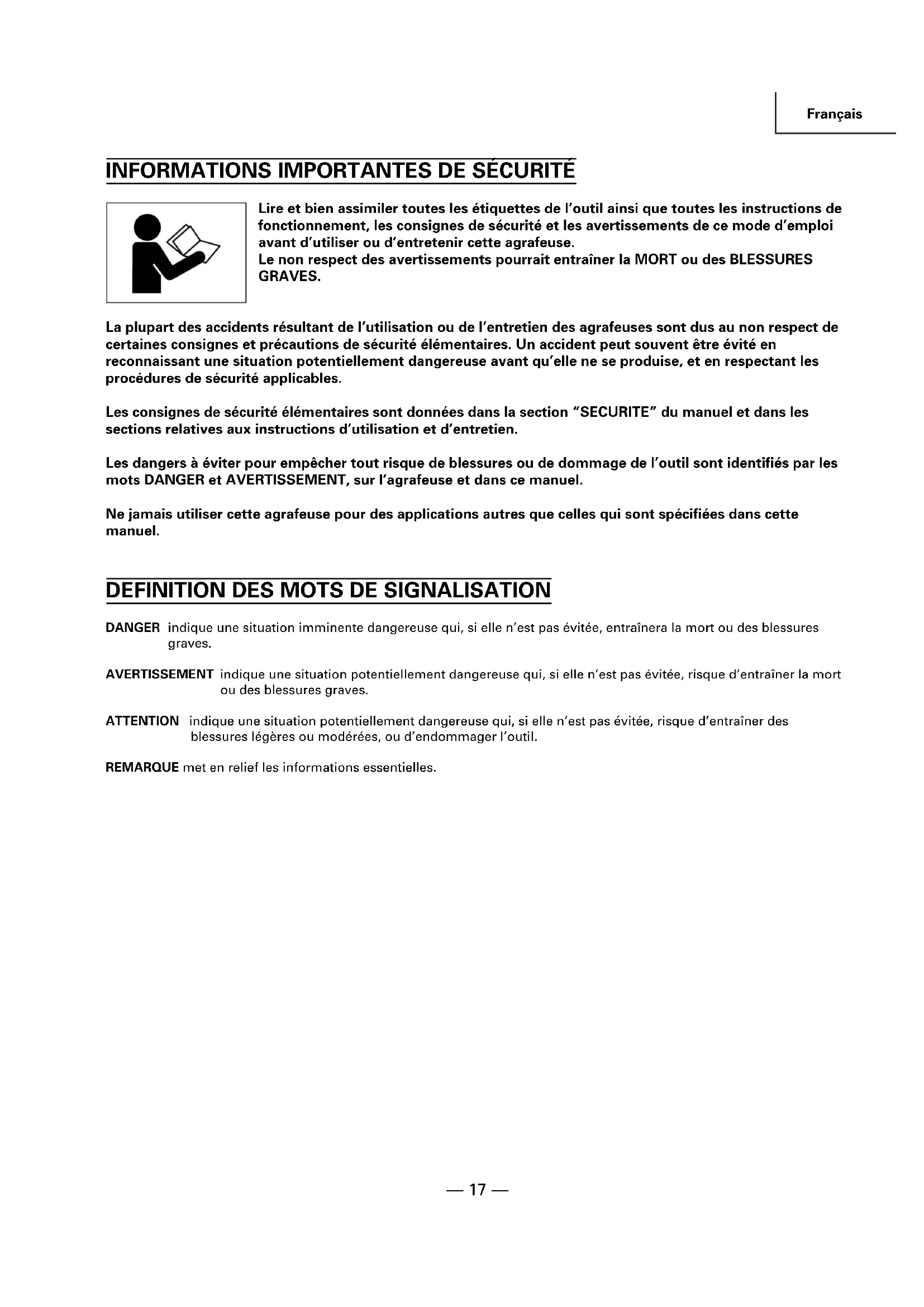

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les averissements de ce mode d'emploi avant d'utiliser ou d'entrenir cette agrafeuse.
Le non respect des averissements pourrait entrainer la MORT ou des BLESSURES GRAVES.
La plupart des accidents résultat de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentielle dangereuse avant qu'elle ne se produit, et en respectant les procédures de sécurité applicables.
Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.
Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.
DEFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n'est pas evitee, entrinera la mort ou des blessures graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, risque d'entrainer la mort ou des blessures graves.
ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas evitee, risque d'entrainer des blessures leges ou moderées, ou d'endommager l'outil.
REMARQUE met en relief les informations essentielles.
SECURITE
CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE
LIRE TOUTES CES INSTRUCTIONS
DANGER
1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER DES LUNETTES DE PROTECTION AVEC VISIÈRES LATERALES.
Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières laterales, et veiller à ce que les autres personnes dans la zone de travail en portent également.
Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par I'avant et par le cote.
L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.
2. NE JAMAIS UTILISER D'OXYGENE NI AUCUN AUTRE GAZ EN BouteILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.
Ne jamais utiliser d'oxygène, de gaz combustibles ni:aucun autre gaz en bouteille comme source d'alimentation de I'agrafeuse.
L'utilisation de ces gaz serait dangereuse, car l'agrafeuse exposerait.
Utiliser exclusivement de l'air comprime propre, sec et régulé.
AVERTISSEMENT
3. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.
Toujours supposer que l'agrafeuse renferme des clous.
Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre, qu'il renferme des clous ou non.
Si l'on enforce des clous par erreur,ILA risque de provoquer des blessures graves.
Ne jamais s'amuser avec l'agrafeuse.
L'agrafeuse est un instrument de travail. Le respecter.
4. TOUJOURS ÉLOIGNER LE DOIGT DE LA GACHETTE QUAND ON N'ÉFFECTUE PAS D'AGRAFAGE AFIN D'ÉVITER TOUT RISQUE DE DÉCLENCHEMENT ACCIDENTEL.
Ne jamais transporter l'outil avec le doigt sur la gachette, car on risquerait d'enforcer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.
Toujours transporter l'agrafeuse exclusivement par sa poignée.

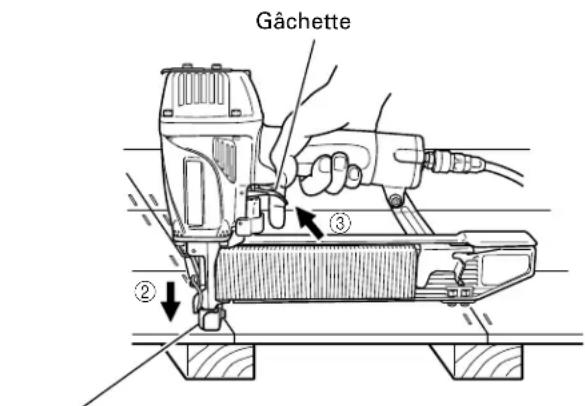

5. LE CHOIX DE LA METHODE D'UTILISATION DE LA GACHETTE EST IMPORTANT.
Lire et bien assimilar la section intitulée "METHODES D'UTILISATION". (pages 26 - 27).
6. NE PAS DEPASSER 120 psi. (8.3 bars 8.5kgf/cm^2
Ne pas dépasser la pression d'air maximale recommandée de 120 psi (8.3 bars 8.5kgf/cm^2 ).
Ne jamais raccorder l'agrafeuse à une pression susceptible de dépasser 200 psi (13.7 bars 14kgf/cm^2 ) car l'agrafeuse pourrait explomer.
7. TOUJOURS PORTER DES PROTECTIONS ANTI-BRUIT ET UN CASQUE.
Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouie.
Toujours porter un casque pour se proteter la tete contre les projectiles.
SECURITE -suite
AVERTISSEMENT
8. RANGER LE CLOUEUR CORRECTEMENT.
Quand on ne s'en sert pas, ranger l'agrafeuse dans un endroit sec. La ranger hors de portée des enfants. Verrouiller la zone de rangement.
9. MAINTENIR L'AIRE DE TRAVAIL PROPRE.
Une aire enconnedbrie invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.
10. NE JAMAIS UTILISER EN PRESENCE DE LIQUIDES OU DE GAZ INFLAMMABLES.
L'agrafeuse provoque des étincelles quand elle fonctionne.
Ne jamais utiliser l'agrafeuse dans un endroit renferment de la laque, de la peinture, de la benzine, du diluant, de l'essence, des gaz, des agents adhesifs ni aucune autre matière combustible ou explosive.
11. ELOIGNER LES VISITEURS.
Ne pas laisser les visiteurs manipuler l'agrafeuse.
Tous les visiteurs devront rester en dehors de l'aire de travail.
12. PORTER UN HABILLEMENT APPROPRIE.
Ne porter ni vêtements lâches ni bijoux qui pouraient se prendre dans les pieces en mouvement.
Porter des gants de caoutchouc et des chaussures solides si I'on travaille dehors.
Si I'on a les cheveux longs, les maintainir serrés dans un couvre-chef.
13. NE JAMAIS UTILISER DE COUPLEUR NON DEGAGEANT SUR L'AGRAFEUSE.
Si I'on utilise un coupleur non dégageant sur l'agrafeuse, l'agrafeuse risque de rester chargée d'air après le débranchement, et donc d'enconcer agrafe même après qu'elle est débranchée.
L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau tel que toute la pression soit evacuée de l'agrafeuse quand on débranche le joint de couplage.

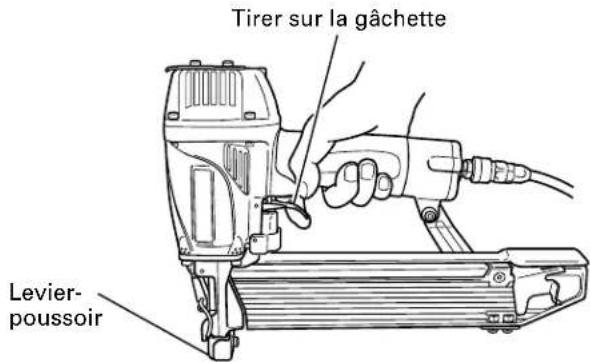

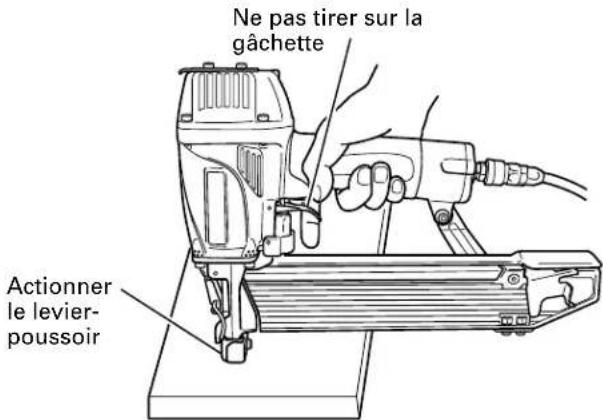

14. VERIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.
S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sacurite".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enforcer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.

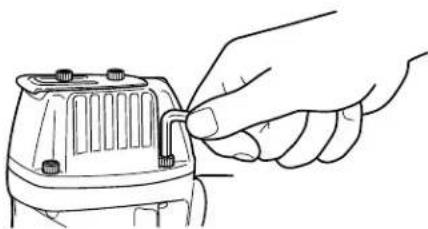

15. VEILLER A CE QUE TOUTES LES VIS ET LES COUVERCLES SOIENT EN PLACE ET BIEN SERRES.
Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement.
Ne jamais utiliser l'agrafeuse si des pieces manquent ou sont endommagées.

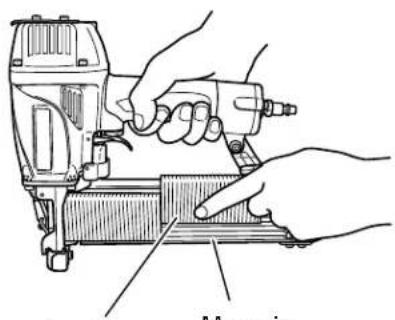

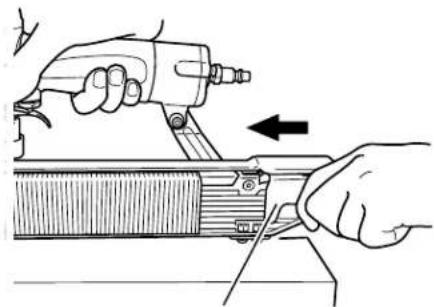

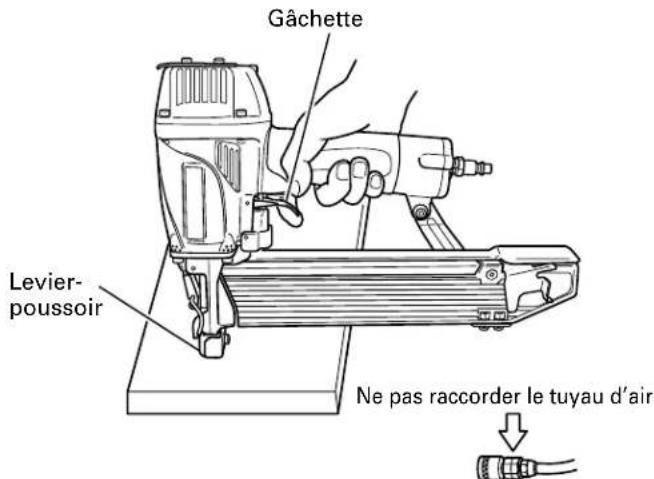

16. NE PAS CHARGER DE AGRAFES SI LA GACHETTE OU LE LEVIER-POUSSOIR SONT ENFONCES.
Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,
1) ne pas tirer sur la gachette.
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.
17. TENIR TOUJOURS ELOIGNER, LA TETE, LES MAINS ET LES PIEDS DE LA TETE DE CLOUAGE.
Ne jamais approached la tête, les mains ni les pieds de la tête de clouage.
18. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIECE.
Ne pas enforcer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser celui'un.
19. FAIRE ATTENTION AUX DOUBLESS ACTIVATIONS DUES AU RAPPEL.
Si on laïsse le levier-poussoir entrer accidentellement en contact avec la pièce après le rappel, une agrafe risque d'être enforcée.
Pour éviter ce risque :
1) ne pas appuyer l'agrafeuse trop fort contre la piece;
2) éloigner complètement l'agrafeuse de la piece avec le rappel, et maintainir le levier-poussoir à distance de la piece jusqu'à l'opération de clouage suivante;
3) tirer sur la gachette et la relacher RAPIDEMENT lors d'opérations intermittentes (déclenchement par gachette).
20. NE PAS ENFONCER D'AGRAFES DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.
Les agrafes pourraient traverser la pierce ou s'enforcer ailleurs que dans la pierce et blesser quelqu'un.
21. NE JAMAIS ENFONCER AGRAFEUSE DES DEUX COTES D'UN MUR EN MEME TEMPS.
Les agrafes pourraient traverser le mur et blesser\ quelqu'un de l'autre cotoé.
22. VERIFIER S'IL Y A DES FILS SOUS TENSION.
Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.
23. NE PAS TRANSPORTER L'AGRAFEUSE PAR LE TUYAU.
24. NE PAS TROP SE PENCHER.
Conserver uneonneassiseetunbonequilibrea tout moment.
SECURITE -suite
AVERTISSEMENT
25. NE JAMAIS UTILISER UN AGRAFEUSE DEFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.
Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente Hitachi/agréé.
26. NE PAS DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE AVEC LE DOIGT SUR LA GACHETTE.
L'agrafeuse pourrait se déclencher lorsque l'air sera à nouveau alimenté.
27. DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE QUAND:
1) on entretient ou inspecte l'agrafeuse;
2) on charge les clous;
3) on retire des agrafes coincées;
4) on ne s'en sert pas;
5) on quitte l'aire de travail ;
6) on le transporte dans un autre endroit ; et
7) on le passée à quelqu'un d'autre.

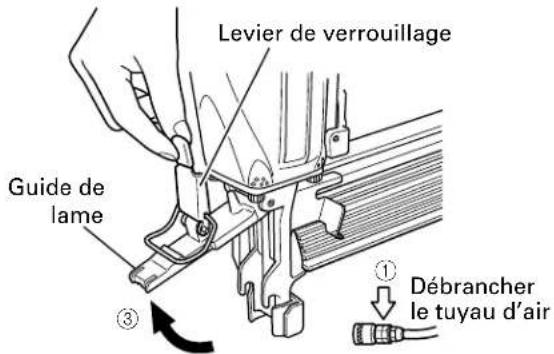

Ne jamais retirer des agrafes coincées ni réparer l'agrafeuse si le tuyau d'air n'est pas débranché de l'agrafeuse et que les agrafes restants ne sont pas toures retirees de l'agrafeuse.
Ne jamais s'éloigner de l'agrafeuse car des personnes non familiarisées avec son fonctionnement pouraient la manipuler et se blesser.
28. RESTER SUR SES GARDES.
Regarder ce que I'on fait. Faire preuve de bon sens.
Ne pas utiliser l'agrafeuse lorsqu'on est fatigué.
Ne jamais utiliser l'agrafeuse si l'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.
29. MANIPULER L'AGRAFEUSE CORRECTEMENT.
Utiliser l'agrafeuse en suivant les instructions du manuel.
Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.
30. NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPECIFIES DANS CE MANUEL.
31. MANIPULER L'AGRAFEUSE AVEC PRECAUTION.
A cause de la pression d'air elevée à l'intérieur de l'agrafeuse, les fissures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber
l'agrafeuse ni la heurter contre des surfaces dures; et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.
32. ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.
Veiller à ce que l'agrafeuse soit toujours propre etGRAISSÉ pour obtenir un fonctionnement optimal et en toute sécurité.
33. UTILISER EXCLUSIVEMENT DES PIECES, ACCESSOIRES OU AGRAFES FOURNIS OU RECOMMANDES PAR HITACHI.
Des pièces, accessoires ou agrafes non autorisés pourraient annuler la garantie, entrainer un mauvais fonctionnement et provoquer des blessures.
Les réparations de l'agrafeuse seront confiées exclusively au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
34. NE JAMAIS MODIFIER NI ALTERER UNE AGRAFEUSE.
Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.
RESPONSABILITIES DE L'EMPLOYEUR
- Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entrenir l'agrafeuse.
-
Veiller à ce que les agrafeuses soient utilisées exclusively lorsqu'les opérateurs et les autres personnes représentes dans l'aire de travail portent des LUNETTES DE PROTECTION.
-
Obliger les opérateurs et les autres personnes représentées dans l'aire de travail à porter des LUNETTES DE PROTECTION.
-
Maintenir les agrafeuses en bon ordre de marche.
- Entretenir les agrafeuses correctement.
- Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.
CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS !
UTILISATION
REMARQUE:
Les informations continues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montré des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

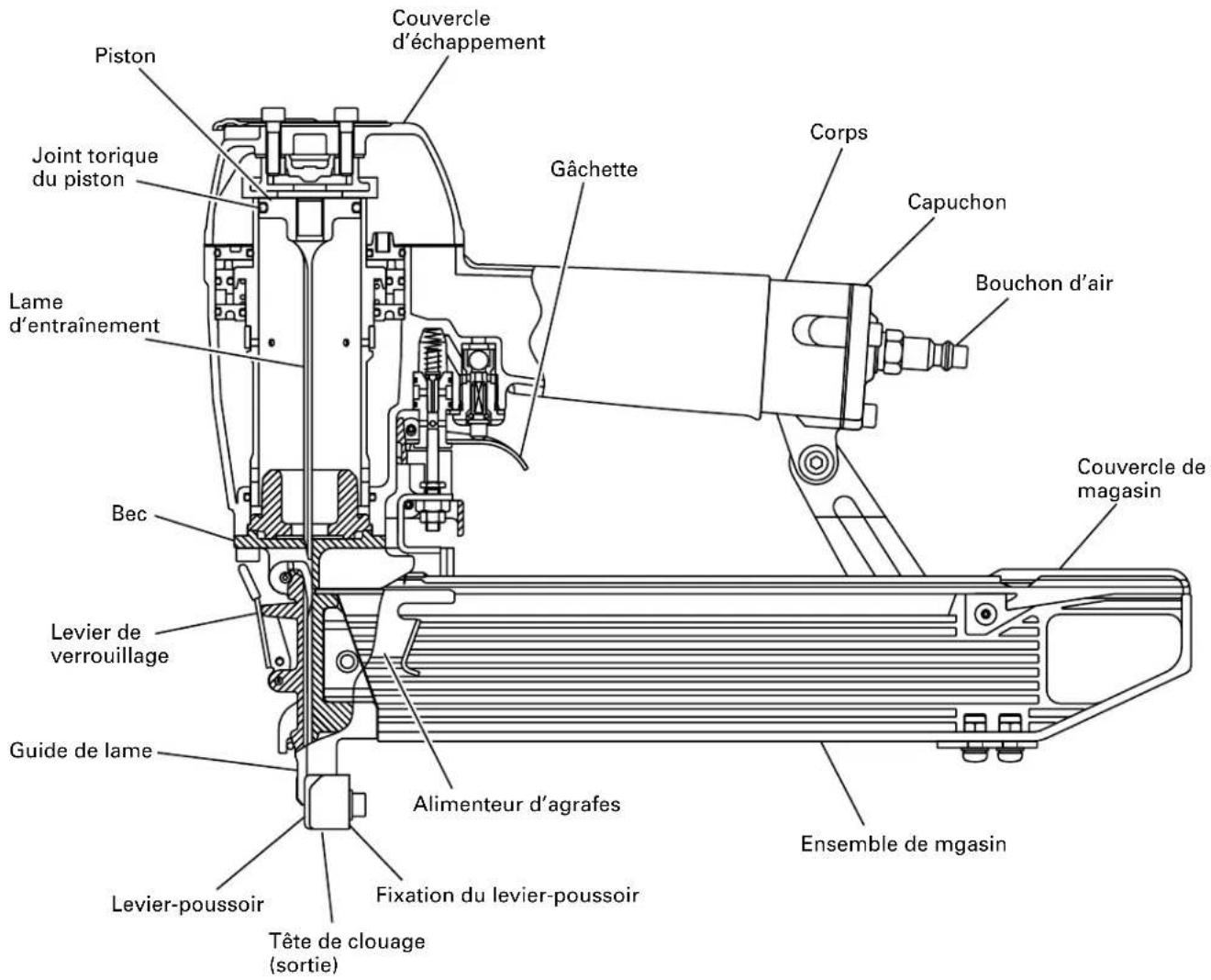

NOM DES PIECES
SPECIFICATIONS
| Pression d'utilisation 70 - 120 psi (4.9 - 8.3 bars 5 - 8.5 kgf/cm2) | |
| Dimensions | 14-3/8" × 10-5/32" × 3" |
| Longueur × hauteur × largeur | (365 mm × 258 mm × 76 mm) |
| Poids 4.4 lbs. (2.0 kg) | |
| Contenance d'agrafes 150 agrafes | |
| Consommation d'air | .040 ft3/cycle à 100 psi |
| (1.1 ltr/cycle à 6.9 bar) | |
| (1.1 ltr/cycle à 7kgf/cm2) | |
SELECTION DES AGRAFES
AVERTISSEMENT
Bien utiliser exclusivement les agrafes HITACHI d'origine avec le N5010A. L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des agrafes, et d'entraigner des blessures.
Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.
Dimension des agrafes
| Agrafe de Calibre 16 Couronne 1/2" | Min. Max. | |
| .386" (9.8 mm) | .052" (1.33 mm) |
ACCESSIONS
AVERTISSEMENT
Les accessoires autres que ceux indiqués cidesous risquent de mal fonctionner et de provoquer des blessures.
ACCESSIONS STANDARD
| ①Lunettes de protection 1 | |
| ②Clé Allen pour vis M5 1 |
... vendus séparation
O'Mecanism de déclenchement par contact (activation par band) (Code No. 876762)
OHuile de machine pneumatique Alimenteur d'huile 1 oz (30 cc) (Code No.877153) Alimenteur d'huile 4 oz (120 cc) (Code No.874042) Alimenteur d'huile 1 quart (1 l) (Code No.876212)
REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI.
APPLICATIONS
Travaux de construction tels que revêtements muraux, panneaux de toit, supports de revêtement desol.
Constructions de résidences mobiles et modulaires.
Fabrication de boites en bois et de palettes perdues.
AVANT L'UTILISATION
Lire la section intitulée "SECURITE" (pages 18-20).
Bien vérifier les points suivants avant de travailler.
ENVIRONNEMENT DE TRAVAIL
AVERTISSEMENT
- Pas de gaz ou liquides inflammbables, ni aucun autre object inflammable sur le chantier.
Evacuer les enfants et les personnes non autorisées de l'air de travail.
ALIMENTATION D'AIR
DANGER
NE JAMAIS utilise d'oxygène ni dernier autre gaz en bouteille. Il pourrait se produit une explosion.
AVERTISSEMENT
Ne jamais raccorder l'agrafeuse à une pression qui risque de dépasser 200 psi (13.7 bars, 14 kgf/cm²).
Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.
1. Alimentation
Utiliser exclusivement de l'air comprime propre, sec et regulé avec cette agrafeuse.
Les compresseurs d'air utilisés pour alimenter l'air comprime à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
O'Lhumidite ou l'huile dans le compresseur d'air peuvent accelerer l'usage et la corrosion de l'agrafeuse. Purger tous les jours.
2. Filtre-regulateur-lubrificateur
OUtiliser un regulateur d'une pression comprise entre 0-120 psi (0-8.3 bars, 0-8.5 kgf/cm²).
Les unités filtré-regulateur-lubrificateur procureront les conditions optimes de l'agrafeuse et accroitront sa durée de service. Toujours les utiliser.
Filtre ... Le filtre enlève l'humidité et la saleté mélangees à l'air compré.
Purger tous les jours, sauf si l'outil possède une purge automatique.
Nettoyer régulièrement le filtre.
Régulateur ....Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de I'agrafeuse. Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.
Lubrificateur ... Le lubrificateur alimente de I'huile vaporisée à l'agrafeuse. Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est ajusté Utiliser une huile de machine pneumatique Hitachi.
3. Tuyau d'air
Le tuyau d'air doit avoir une pression de travail minimum de 150 psi (10.4 bars, 10.6kgf/cm^2 ) ou 150% de la pression maximum produit par le système, a savoir la plus élevée.
4. Consommation d'air
Selectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.
Tableau de consommation d'air
| Pression de fonctionnement | psi 80 90 100(bar) (5.5) (6.2) (6.9)(kgf/cm2) (5.6) (6.3) | (7) | ||
| Consommation ft d'air | 3/cycle(Iltr/cycle) | .028(.8) | .032(.9) | .039(1.1) |
Formules de taille du compresseur d'air Quantite d'air requise
= nombre d'agrafes
xagrafes moyennes enfoncées par minute par
I'agrafeuse
xconsommation d'air a une pression donnee
xfacteur de sécurité (toujours 1.2)
Exemple: 3 agrafeuses (N5010A) fonctionnant à 100 psi et enforcant 30 agrafes par minute
Quantité d'air requise
= 3× 30× .039(1.1)× 1.2
= 4.2 CFM (ft^3 /mn)(119l / mn)
Effectuer le calcul ci-dessus pour Broker un comprateur fournissant les 4.2 CFM d'air nécessaires.
GRAISSAGE
Il est essentiel que l'agrafeuse soit graissée correctement. Si l'agrafeuse est malGRAISSÉ,elle ne fonctionnerasappcorrectement et les pieces s'useront prématurément.
Utiliser une huile de machine Hitachi.
Ne pas utiliser d'huile détergente ni d'additifs. Ces lubricifants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.
Toujours utiliser des unités filtrre-regulateur-lubrificateur.
Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique Hitachi.
Si I'on ne possede pas de lubricateur,mettre 5 a 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse deux fois par jour.
Ne pas ranger l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud jusqu'à ce que I'on soit prét à travailler.
agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser rechauffer avant de I'utiliser.
①Réduire la pression d'air à 64 psi (4.4 bars, 4.5 kgf/cm²).
② Sortir tous les agrafes de l'agrafeuse.
③Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).
La pression d'air inférieure sera suffisante pour l'agrafage à blanc.
Les opérations à vitesse lente ont tendance à chauffer les pieces mobiles.
ATTENTION
-Ne pas faire un essai d'agrafage à blanc à haute pression.
ESSAI DE L'AGRAFEUSE
DANGER
Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières laterales respectant les exigences ANSI Z87.1.
AVERTISSEMENT
Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement.
Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifier les points ci-dessous. Effectuer les essais dans l'ordre indiqué.
(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.
TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relachées, les revisser.
□LE LEVIER-POUSSOIR ET LA GACHETTE DOIVENT FONCTIONNER AVEC SOUPLESSE.
(2) Regler la pression d'air sur 70 psi (4.9 bars, 5kgf/cm^2 ). Raccorder le tuyau d'air. Ne pasmettre d'agrafes dans l'agrafeuse.
□L'AGRAFEUSE NE DOIT PAS AVOIR DE FUITE D'AIR.
Diriger l'agrafeuse vers le bas et tirer sur la gachette.
L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
(3) Le doigt étant retire de la gachette, actionner le levierpoussoir contre la piece.
L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
(4) Sans toucher la gachette, actionner le levier-poussoir contre la piece.
Tirer sur la gachette.
L'AGRAFEUSE DOIT FONCTIONNER.
(5) L'agrafeuse ne touchant plus la piece, tirer sur la gachette. Actionner le levier-poussoir contre la piece.
L'AGRAFEUSE DOIT FONCTIONNER.
(6) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse. Enconcer les agrafes dans un matériel du même type que celui du travail proprement dit.
□L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.
REGLAGE DE LA PRESSION D'AIR
AVERTISSEMENT
-Ne pas dépasser 120 psi (8.3 bars, 8.5 kgf/cm 2).
Regler la pression d'air à la pression de travail recommandée de 70 - 120 psi (4.9 - 8.3 bars,
5 - 8.5 kgf/cm² en fonction de la longueur des agrafes et de la durée du matériel.
La pression d'air correcte est la pression la plus BASSE capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutillement l'agrafeuse.
CHARGEMENT DES AGRAFES
AVERTISSEMENT
Lors du chargement des agrafes dans l'agrafeuse,
1) ne pas tirer sur la gachette;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

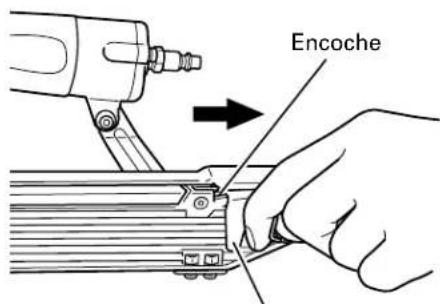

(1) Tirer l'alimenteur d'agrafes vers l'arrière et le fixer solidement à une encoche du magasin.
Alimenteur d'agrafes
(2) Placer la bande d'agrafes sur le magasin.
Vérifier que la bande d'agrafes glisse en douceur sur le magasin.
Agrafes
(3) Tirer l'alimenteur d'agrafes vers l'arrière. Ensuite, le détacher de l'encoche du magasin et ramener doucement l'agrafe en arrêté comme si elle subissait une poussée douce, en évitant tout impact.
Alimenteur d'agrafes
L'agrafeuse est maintainant prete a fonctionner.
ATTENTION
Si l'on relâche l'alimenteur d'agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui finirait par coincer les agrafes.
Bien ramener l'alimenteur d'agrafes en arrriere en evitant absolument tout impact.
UTILISATION DE L'AGRAFEUSE
Lire la section intitulée "SECURITE" (pages 18-20).
DANGER
Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières laterales respectant les exigences ANSI Z87.1.
AVERTISSEMENT
NE JAMAIS diriger l'outil vers soi ni vers\
quelqu'un d'autre dans l'aire de travail.
TOUJOURS éloigner le doigt de la gachette quand on n'effectue pas d'agrafage afin d'éviter tout risque de déclenchement accidentel.
Lechoix de la methode d'utilisation de la gachette est important. Lire et bien assimiler la "METHODES D'UTILISATION" ci-dessous.
Ne jamaisapprocher la tete,les mains ni les pieds de la tete de clouage.
- Ne pas enforcer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu; les agrafes pourraient ricocher et bleisser qlqu'un.
Pour éviter tout risque de déclenchement double ou toute éjection inadvertante d'une agrafe de à un bondissement de l'agrafeuse.
1) ne pas appuyer l'agrafeuse trop fort contre la piece ;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu'on effectue un clouage par gâchette.
Ne pas enforcer d'agrafes dans des planches minces ni pres des coins et des bords de la piece. Les agrafes pourraient traverser la piece ou s'enforcer ailleurs que dans la piece et blesser quelqu'un.
Ne jamais enforcer d'agrafes des deux cots d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre cote.
Ne jamais utiliser l'agrafeuse si elle est défectuese ou qu'elle ne fonctionne pas normalement.
-Ne pas se servir de l'agrafeuse comme d'un marteau.
Débrancher le tuyau d'air de l'agrafeuse quand: 1) Réglage du levier-poussoir;
2) on ne s'en sert pas;
3) on quitte l'aire de travail ;
4) on le transporte dans un autre endroit ; et
5) on le passé à quelqu'un d'autre.
Ctte agrafeuse Hitachi possede un MECANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band). Il existe un lot de MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL EN OPTION (CLOUAGE SIMPLE) dont le numéro de piece de commande est 876762.
On utilisera LE MECANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band) pour effectuer un clouage rapide, et en respectant la "methode d'utilisation" ci-dessous.
METHODES D'UTILISATION
L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enforcé (position supérieure).
Il y a deux façons d'enconcer des agrafes avec l'agrafeuse.
Ces deux méthodes sont :
- Fonctionnement intermittent
(déclenchement par gachette) :
- Fonctionnement continu (déclenchement par levier-poussoir):
(1) Fonctionnement intermittent (déclenchement par gachette)
① Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gachette.
② Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enforcé.
③ Tirer sur la gachette pour enforcer une agrafe.
④ Retirer le doigt de la gachette.
Pour enforcer une autre agrafe, déplacer agrafes sur la pierce, et recommencer.
Levier-poussoir
(2) Fonctionnement continu (déclenchement par levier-poussoir):
AVERTISSEMENT
Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.
1) Ne pas appuyer trop fort l'agrafeuse contre la piece a usiner.
2) Eloiigner l'agrafeuse de la pièce à usiner, car elle effectue un rappel après l'agrafage.
①Tirer sur la gachette en-retirant l'agrafeuse de la piece.
② Actionner le levier-poussoir contre la piece pour enforcer une agrafe.
③Déplacer l'agrafeuse le long de la pierce en lui faisant faire des bonds.
Chaque pression du levier-poussoir enonce une agrafe.
Dés que le nombre d'agrafes youlu est enforcé, retirer le doigt de la gachette.
Levierpoussoir
AVERTISSEMENT
- Ne pasmettreledoigt sur la gachette sauf pendant une opération de clouage,car un contact accidentel du levier-poussoir sur I'opérateur ou sur les personnes alentour pourrait entrainer des blessures graves.
Ne pasapprocher les mains ni le corps de la section de sortie des clous.L'agrafeuse avec mecanisme de déclenchement par contact risque de faire un bond après avoir enforcé une agrafe, ce qui pourrait enforcer une autre agrafe et provoquer des blessures.
Certains types d'agrafes peuvent s'éjecter de la buse pendant une opération de clouage quand elles sont chargées. Faire attention!
On utilisera LE MÉCANISME DE DÉCLENCHEMENT
SEQUENTIEL EN OPTION (CLOUAGE SIMPLE) pour effectuer un clouage précis et en respectant la "methode de fonctionnement" ci-dessous.
Appuyer tout d'abord sur le levier-poussoir (position "haut") à l'endroit où l'on peut enforcer l'agrafe, puis tirer sur la gachette. ÀpRES avoir enforcé chaque agrafe, relâcher complètement la gachette et relever l'outil de la surface de travail. Le MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL EN OPTION réduit les risques de blessures pour l'opérateur et les personnes qui se trouvent dans l'aire de travail. En effet, il risque moins d'enforcer accidentellement une agrafe si l'on garde le doigt sur la gachette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne. LE MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL EN OPTION réduit également la vitesse de clouage par rapport au mécanisme de déclenchement par contact standard.
REMARQUE:
-LE MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD et LE MÉCANISME DE DÉCLENCHEMENT SEQUENTIEL EN OPTION sont tous deux parfaitement sûrs s'ils sont utilisés conformément aux averissements et aux instructions.
Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, la colle d'assemblage risque de se briser.
Après l'agrafage
1) débrancher le tuyau d'air de l'agrafeuse;
2) sortir toures les agrafes de I'agrafeuse;
3)mettre 5 ou 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse ; et
4) ouvrir le robinet de purgege du réservoir du compresseur d'air pour purger toute l'humidité.
Lors de l'ajustement du levier-poussoir, s'assurer de-retirer son doigt de la gachette et de débrancher le tuyau d'air de l'agrafeuse.
Pour que les agrafes s'enforcent tous à la même profondeur, s'assurer que:
1) la pression d'air de l'agrafeuse reste constante (le régulateur est installé et il fonctionne normalement), et
2) l'agrafeuse est toujours maintainue fermement contre la piece;
Si les agrafes sont enforcées trop loin ou pas assez dans la pierce, régler le clouage dans l'ordre suivant.
①DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
② Pour régler la profondeur de clouage, desserrer la vis de fixation du levier-pousoir.
Si l'agrafe doit être clouée profondement, régler le levier-poussoir sur «bas», et si elle doit être clouée peu profondement, régler le levier-poussoir sur «haut».
Trop profund
Pas assez profond
③Serre la vis pour fixer le levier-poussoir une fois la position d'agrafage d'essaye adequate atteinte.
④ Brancher le tuyau d'air. TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Effectuer un agrafage d'essay.
⑤DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
⑥ Selectionner la position du levier-poussoir qui convient.
ENTRETIEN
REMARQUE:
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montré des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.
ENTRETIEN ET INSPECTION
Lire la section intitulée "SECURITE" (pages 18-20).
AVERTISSEMENT
- Débrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand :
1) on entretient ou on inspecte l'agrafeuse; et
2) on retire des agrafes coincees.
1. Dégagement des agrafes coincées
Pour dégager une agrafe coincée, procéder comme suit :
①DEBRANCHER LE TUYAU D'AIR.
② Retirer toutes les agrafes.
Libérer le levier de verrouillage et ouvrir le guide de lame.

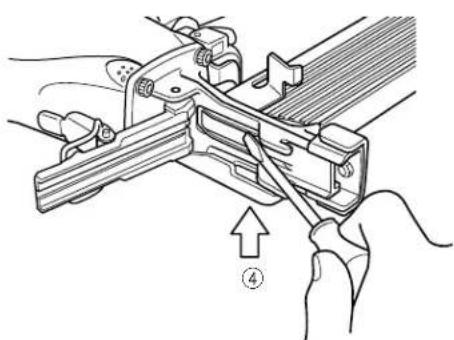

4Retirer l'agrafe coincea avec un torunevis pour ecrou a fente.
⑤Refermer le guide de lame et la fermeture.
⑥ Si les agrafes se coinject fréquement, contacter un service après-vente Hitachi/agree.
2. Remisage
Si I'on ne se sert pas de l'agrafeuse pendant un certain temps, enduire ses pieces en acier d'une mince couche de graisse pour eviter toute corrosion.
Ne pas remisser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec. La ranger hors de portee des enfants.
3. ETIQUEtte D'AVERTISSEMENT
Remplacer I'ETIQUETTE D'AVERTISSE-MENT si elle manque ou qu'elle est endommagée.
Se procurer une nouvelle ETIQUETTE
D'AVERTISSEMENT auprès d'un service après-vente
Hitachi/agree.
Etiquette d'ajretissement
- Tableau d'entretien (voir page 30)
- Guide de dépannage de l'opérateur (voir page 31)
- Listes des pieces de rechange
- Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-venture Hitachi/agréé.
Il sera utile deprésenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.
Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
MODIFICATIONS:
Les outils electriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.
En conséquence, il est possible que certaines pieces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.
ENTRETIEN ET REPARATIONS
AVERTISSEMENT
Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
Pour les réparations, utiliser exclusivement des pieces fournies ou commandees par Hitachi.
Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de piece.
REMARQUE:
Les specifications sont sujettes à modification sans préavis et sans aucune obligation de la part de HITACHI.
Tableau d'entretien
| ACTION | POURQUOI | COMMENT |
| Purger le filtr de la ligne d'air tous les jours. | Eviter l'accumulation d'humidité et de poussière. | Ouvrir le robinet de purge manuel. |
| Veiller à ce que le lubrificateur soit toujours plein. | Maintenir l'agrafeuse bienGRAISSÉE. | Remplir d'huile de machine pneumatique Hitachi. |
| Nettoyer l'élement du filtr — puis souffler de l'air dans le filtr dans le sens inverse du débit normal. | Eviter le colmatage du filtr par la saleté. | Suivre les instructions du fabricant. |
| Nettoyer le magasin et le mecanisme de l'alimenteur. | Eviter que les agrafes ne se coinceNT. | Nettoyer en soufflant de l'air tous les jours. |
| Veiller à ce que le levier- pouvoir fonctionné toujours correctement. | Assurer la sécurité de l'opérateur et un fonction-nement efficace de l'agrafeuse. | Nettoyer en soufflant de l'air tous les jours. |
| Graisser l'agrafeuse après l'utilisation. | Rallonger la durée de service de l'agrafeuse. | Mettre 5 ou 10 gouttes de graisse dans l'agrafeuse. |
| Purger le compresseur d'air. | Maintenir l'agrafeuse en bon ordre de marche. | Ouvrir le robinet de purge du réservoir du compresseur d'air. |
Guide de dépannage de l'opérateur
En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront etre corrigés rapidement et en toute facilité.
Si le problème persiste, contacter un service après-vente Hitachi agree.
| PROBLEME VERIFICATION | CORRECTION | |
| L'agrafeuse fonctionne, mais les agrafes ne s'enforcent pas. | Vérifier si une agrafe est coincée. | Degager l'agrafe coincée page 28. |
| L'alimenteur d'agrafes est'il endommagé? | Remonter l'alimenteur d'agrafes. | |
| Le ressort à ruban est'il distendu ou endommaré? | Remplacer le ressort à ruban. | |
| Vérifier sl l'on utilise les bonnes agrafes. | Utiliser uniquement les agrafes recommandées. | |
| Entrainement faible Cycle lent. | Vérifier la pression d'air. | Augmenter la pression d'air. (Ne pas dépasser 120 psi (8.3 bar, 8.5 kgf/cm2)) |
| Vérifier la position du dispositif de réglage de profondeur d'agrafage. | Refaire le réglage selon les indications de la page 27. | |
| — | Utiliser une hile de machine penumatique Hitachi. | |
| La lame d'entrainment est-elle usée ? | Contacter Hitachi pour replacement. | |
| La joint torique du piston est-il usé ou endommagé? | ||
| Les agrafes s'enforcement trop profondément. | Vérifier la pression d'air. | Réduire la pression d'air. (Régler sur 70 - 120 psi (4.9 - 8.3 bar 5 - 8.5 kgf/cm2)) |
| Vérifier la position du dispositif de réglage de profondeur d'agrafage. | Refaire le réglage selon les indications de la page 27. | |
| Certaines agrafes sont sautées. Alimentation intermittente. | Vérifier sl l'on utilise les bonnes agrafées. | Utiliser uniquement les agrafes recommandées. |
| L'alimenteur d'agrafes est-il endommagé? | Nettoyer et graisser. | |
| Le ressort à ruban est-il distenduu ou endommagé? | Replacer le ressort à ruban. | |
| Le joint torique du piston est'il usé ou endommagé? | Contacter Hitachi pour le remplacement. | |
| Des agrafes se coince. Les agrafes eofoncées sont tordues. | Vérifier sl l'on utilise les bonnes agrafes. | Utiliser uniquement les grafes recommandées. |
| La lame d'entrainment est'elle usée? | Contacter Hitachi pour le remplacement. | |
| Les agrafes endoncent bien normallement, mais pas complètement à des vitesses superieures. | Vérifier la diamètre interieur du tuyau d'air. | Utiliser un tuyau d'air plus large. |
Antes de la utilizacion, cerciorese de lo suiviente.
ENTORNO DE TRABAJO
ADVERTENCIA
Conecte la manguera de aire.
