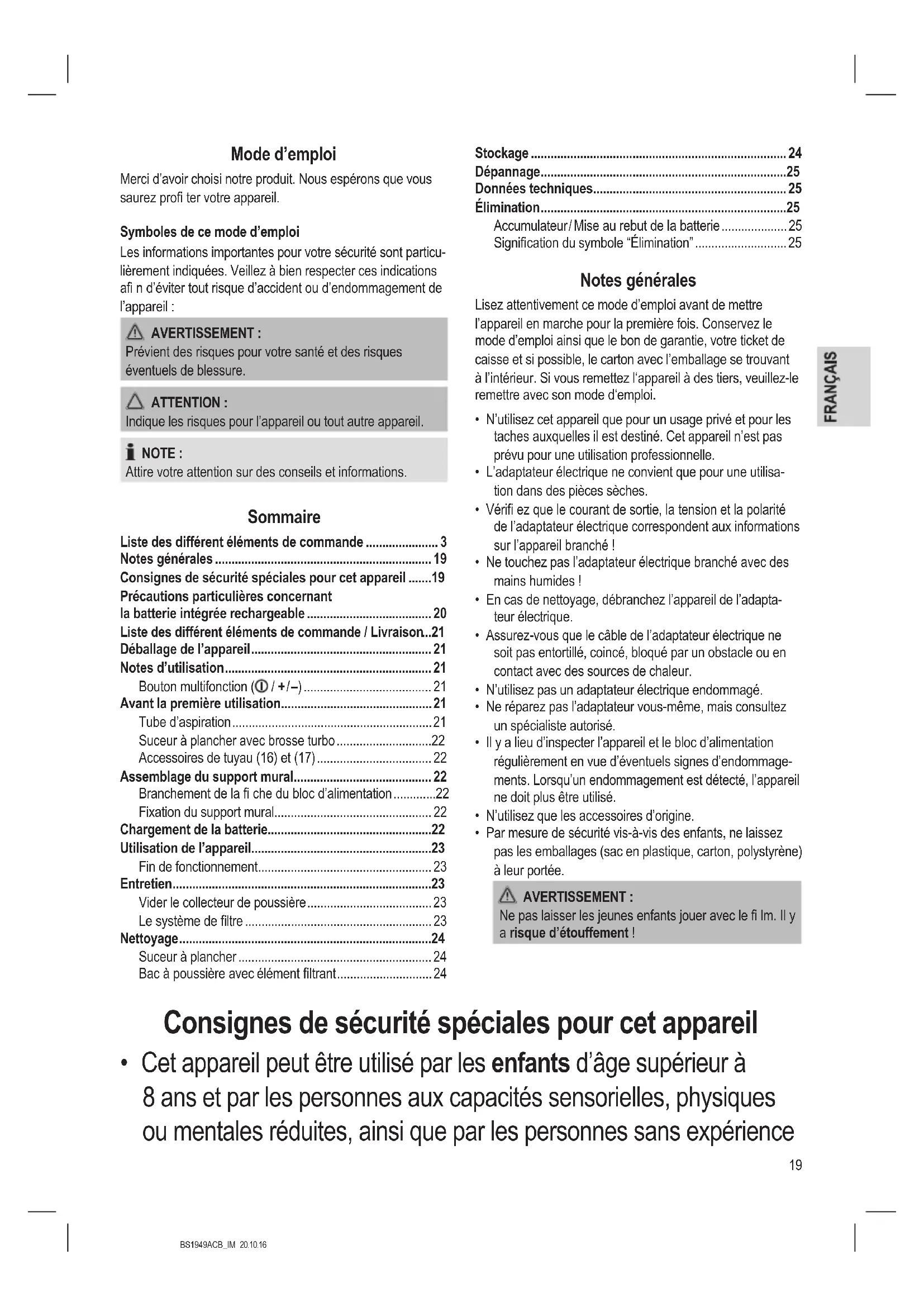

MODE D'EMPLOI BS 1949 A CB BOMANN
Merci d'avoir besoin notre produit. Nous espérons que vous saurez profi ter votre apparéil.
Symboles de ce mode d'emploi
Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications affin d'éviter tout risque d'accident ou d'endommagement de l'appareil :
AVERTISSEMENT:
Prévient des risques pour votre santé et des risques éventuels de blessure.
ATTENTION :
Indique les risques pour l'appareil ou tout autre apparéil.
NOTE:
Attire your attention sur des consels et informations.
Sommaire
Listedesifferentelementsdecommande 3
Notes generales 19
Consignes de sécurité spéciales pour cet apparéil ....19
Précautions particulières concernant
la batterie integree rechargeable 20
Listedesifferentélementsdecommande/Livraison..21
Déballage de l'appareil 21
Notes d'utilisation 21
Bouton multifonction ( / + / -) 21
Avant la première utilisation. 21
Tube d'aspiration 21
Suceur à plancher avec brosse turbo 22
Accessoires de tuyau (16) et (17) 22
Assemblage du support mural. 22
Branchement de la fi che du bloc d'alimentation. 22
Fixation du support mural. 22
Chargement de la batterie 22
Utilisation de l'appareil. 23
Fin de fonctionnement. 23
Entretien 23
Vider le collecteur de poussière 23
Le système de filtré 23
Nettoyage 24
Suceur à plancher 24
Bac à poussière avec élément filtrant. 24
Stockage 24
Dépannage 25
Données techniques. 25
Élimination. 25
Accumulateur/Mise au rebut de la batterie 25
Signification du symbole "Elimination" 25
Notes générales
Lisez attentivement ce mode d'emploi avant demettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'intérieur. Si vous remettez l'applièr à des tiers, veuilles-le remetre avec son mode d'emploi.
- N'utilisez cet apparéil que pour un usage privé et pour les taches auxquelles il est destiné. Cet apparéil n'est pas prévu pour une utilisation professionnelle.
- L'adaptateur électrique ne convient que pour une utilisation dans des pieces seches.
- Vérifi ez que le courant de sortie, la tension et la polarité de l'adaptateur électrique correspondent aux informations sur l'appareil branché!
- Ne touchez pas l'adaptateur électrique branché avec des mains humides!
- En cas de nettoyage, débranchez l'appareil de l'adaptateur électrique.
Assurez-vous que le cable de l'adaptateur électrique ne soit pas entortillé, coince, bloqué par un obstacle ou en contact avec des sources de chaleur.
N'utilisez pas un adaptateur électrique endommagé. - Ne répAREz pas l'adaptateur vous-même, mais consultez un spécialiste autorisé.
- Il y a lieu d'inspector l'appareil et le bloc d'alimentation régulierement en vue d'eventuels signes d'endommagements. Lorsqu'un endommagement est détecté, l'appareil ne doit plus être utilisé.
N'utilisez que les accessoires d'origine. - Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.
AVERTISSEMENT:
Ne pas laisser les jeunes enfants jouer avec le fi Im. Il y a risque d'étouffement!
Consignes de sécurité spéciales pour cet apparéil
- Cet apparéil peut être utilisé par les enfants d'âge supérieur à 8 ans et par les personnes aux capacités sensorielles, physiques ou mentales réduites, ainsi que par les personnes sans expérience
ou connaissances, tant qu'elles sont supervisées et instruites à l'utilisation de l'appareil en sécurité et tant qu'elles en complènment les risques.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien utiliser ne doit pas être effectuels par les enfants sans supervision.
- L'appareil est conçu pour une utilisation avec une très bassé tension de sécurité. Branchez uniquement à une alimentation conforme aux caractéristiques inscrites sur la plaque signalétique.
- Si le cable de connexion de cet apparéil est endommagé, il doit être remplaçé par un cable de connexion spécial disponible auprès du fabricant ou de son service client.
- N'aspirez pas de substances combustibles ou de liquides!
- Évitez d'aspirer des objets pointus ou tranchants!
- N'aspirez jamais sans le filtrre montés.
Précautions particulières concernant la batterie intégrée rechargeable
ATTENTION:
- L'appareil contient une batterie ion-lithium rechargeable non remplaçable par l'utilisateur.
- Risque d'explosion en cas de remplacement incorrect de la batterie rechargeable. Ne la remplacez que par une batterie du même type ou de type équivalent.
- Ne soumettez pas la batterie intégrée rechargeable à des impacts violents ou une forte pression. Ne laissez pas tomber l'appareil!
- N'exposez pas l'appareil à une chaleur intense telle que les rayons du soleil. Tenez l'appareil à distance des sources de chaleur telles qu'un radiateur, un poèle, etc. !
ATTENTION:
- La température ambiente doit être comprise entre 0^ et 45^ . La chaleur endommage la batterie rechargeable. Une température bien plus BASSE réduit la capacité et la durée de vie de la batterie rechargeable.
- Ne laissez pas la batterie rechargeable se charger sans surveillance.
- Utilisez uniquement le bloc d'alimentation “ZD12D265050EU” fourni avec le produit.
- Débranche le bloc d'alimentation du secteur si vous n'allyez pas réutiliser l'appareil avant longtemps.
Listedesifferentelements decommande/Livraison
1 Bouton pour déverrouiller / verrouiller l'objet filtrant
2 Temoin LED de charge
3 Bouton multifonction ① / + / -
4 Poignée
5 Prise de connexion du bloc d'alimentation
6 Base du collecteur de poussière
7 Collecteur de poussière avec fi Itre HEPA
8 Verrou du collecteur de poussiere
9 Ouvreuse du collecteur de poussiere
10 Tube d'aspiration
11 Déverrouillage du sucreur à plancher
12 Bouton pour déverrouiller larosse à roulettes
13 Suceur à plancher avec Brosse turbo
14 Deverrouillage du tuyau d'aspiration ou d'accessoire de tuyau
15 Adaptateur pour l'accessoire de tuyau
16 Suceur pour interstices et Brosse
17 Brosse pour l'ameublement
18 Support mural
Non illustré :
1xAdaptateursecteur
2x Cheville
2xVis
Déballage de l'appareil
- Retirez l'appareil de son emballage.
- Vérifi ez que la liste des accessoires soit au complet.
- Verifi ez que l'appareil n'ait pas subi de degats pendant le transport, pour eviter tout risque.
NOTE:
S'il y a eu des dégats dus au transport, contactez votre revendeur immédiatement. N'utilisez pas un apparéil endommage!
- Enlevez le verrouillage de transport du bouton multifonction.
Notes d'utilisation
L'appareil est spécialement concu pour aspirer rapi-dement des petites quantités de saletés sèches ou de poussières.
L'appareil fonctionne via une batterie chargée. La charge se fait par le bloc d'alimentation fourni.
- Une alimentation directe via un adaptateur électriche est impossible.
Bouton multifonction (1 / + / -)
Utilisez le bouton multifonction pourmettre en marche et eteindre I'appareil. Vous pouvez également selectionner un niveau de puissance avec ce bouton.
Un appui = Mettre en marche l'appareil, faible niveau de puissance
Deux appuis = Selectionner un niveau de puissance elevated
Trois appuis = Eteindre l'appareil
Avant la première utilisation
Tube d'aspiration
- Insérez le tuyau d'aspiration avec les deux broches de contact dans le raccord sur l'unité manuelle. Il doit s'emboiter en faisant un bruit.
- Pour détacher le tuyau d'aspiration, appuyez sur le bouton de déverrouillage (14) et sortez le tuyau en même temps.
Suceur à plancher avec Brosse turbo
Le suceur à plancher convient à n'importe quel revêtement de sol. Pendant le fonctionnement de l'appareil, les LED sur le suceur à plancher s'allument pour améliorer la visibilité dans les zones sombres.
ATTENTION :
Vous ne pouvez pas changer les LED.
Glissez l'extrémité inférieure du tuyau d'aspiration dans le raccord sur le suceptor à plancher. Faites attention aux broches de contact. Le tuyau d'aspiration doit s'emboiter en faisant un bruit.
- Pour détacher le tuyau d'aspiration, appuyez sur le bouton de déverrouillage (11) hors du tuyau et sortez le tuyau en même temps.
Accessoires de tuyau (16) et (17)
Vous pouvez fixer ces deux accessoires de tuyau directement sur l'unité manuelle ou sur le tuyau d'aspiration deja installé.
Raccordement sur I'unité manuelle
- Insérez l'accessoire de tuyau avec le marquage vers le haut dans le raccord sur l'unité manuelle. Il doit s'emboiter en faisant un bruit.
- Pour détacher l'accessoire de tuyau, appuyez sur le bouton de déverrouillage (14) et sortez l'accessoire en même temps.
Raccordement au tuyau d'aspiration
VouavesbecsindeI'adaptateur(15)pourleraccordement au tuyu d'aspiration.
- Insérez l'adaptateur avec le côté angulaire dans l'extremité inférieure du tuyau d'aspiration.
- Vous pouvez maintainant glisser un accessoire de tuyau sur le côté rond de l'adaptateur.
- Pour détacher l'accessoire de tuyau et l'adaptateur, il suffit de tirer sur les pieces.
Suceur pour interstices et Brosse
Avec ce suceur, vous pouvez aspirer sélectivement lescoins et les surfaces difficiles d'accès.
Utilisez le sucreur avec Brosse verrouillée pour éviter de rayer
la surface à nettoyer.
Pour cela, appuyez sur le bouton et enforcez la Brosse jusqu'au bout du suceur. Ils doivent s'engager.
- Appuyez à nouveau sur le bouton pour débloquer la brosse.
Brosse pour l'ameublement
Ce suéur convient particulièrement au nettoyage en douceur de surfaces potentielles plus grandes.
Assemblage du support mural
Branchement de la fiche du bloc d'alimentation
Si vous foulez aussi utiliser le support mural en tant que socle de charge, branchez d'abord la fiche du bloc d'alimentation. Consultez les illustrations (A à C) à la page 3.
NOTE:
- Tournez la fiche à l'extrémité métallique, pas au niveau du cable. Utilisez une pince, si nécessaire.
-
Il y a une ouverture à l'arrière du support mural. Vous pouvez tourner la fiche en plus avec un doigt à travers cette ouverture.
-
Installez la fiche du bloc d'alimentation avec le cote aplati dans le support mural. (Fig. A)
- Pivotez la fiche du bloc d'alimentation de 90^ . Elle doit reposer fermement dans le support et ne doit plus pouvoir glisser. (Fig. B)
- Fixez le cable dans le guide de cable. (Fig. C)
Fixation du support mural
AVERTISSEMENT:
Assurez-vous préalablement qu'il n'y a pas de cables dans le mur pouvant etre endommagés!
ATTENTION :
Placez le support mural de façon à ce que l'appareil ne soit pas exposé aux rayons du soleil ni à d'autres sources de chaleur.
NOTE:
Une prise secteur doit etre a proximite.
- Mesurez la hauteur pour le support mural. Tenez l'aspirateur contre le mur avec le tuyau d'aspiration et le suceur installé.
- Tenez le support mural contre le mur comme à la page 3. Marquez 2 trouss de perçage.
- Percez les trou et inserez les chevilles dans le mur.
- Insérez les vis dans les trous du support mural.
- Serrez les vis à la main avec un tourmevis.
Chargement de la batterie
- Éteignez l'appareil.
- Branchez le bloc d'alimentation à la prise de connexion (5). Si vous avez préparé le support mural en tant que socle de charge, accrochez-y l'appareil.
- Branchez l'adaptateur électriche sur une prise de courant certifiée. Chargez l'appareil pendant environ 5 heures avant la première utilisation.
NOTE :
Le témoin LED de charge indique l'etat de charge de la batterie rechargeable. (25%, 50% et 100%)
L'appareil a une régulation de charge électronique, qui empêche la surcharge.
NOTE:
- La charge est terminée quand les 3 LED sont allumées.
- Les LED s'éteignent au bout d'un certain temps.
-
Pendant le chargement, il est normal que l'appareil chauffe.
-
La batterie rechargeable doit être chargée quand le témoin LED de charge indique seulement 25 % de capacité.
- Debranche le bloc d'alimentation de la prise secteur une fois que la batterie rechargeable est entierement chargée.
NOTE:
Meme si l'appareil est eteint, la batterie rechargeable se decharge en permanence. Si vous n'utilise pas l'appareil pendant longtemps, rechargez la batterie rechargeable au moins une fois toutes les 6 a 12 semaines.
Utilisation de l'appareil
Vous pouvez utiliser l'appareil comme aspirateur de plancher ou aspirateur de table (unité de base).
- Débranche l'appareil du secteur quand vous changez d'accessoire.
- Mettez en marche l'appareil.
- Sélectionnez un niveau de puissance.
NOTE:
Nous recommendons niveau de puissance max. pour utiliser l'appareil avec le suceur à plancher.
Fin de fonctionnement
- Éteignez l'appareil.
- Si vous avez déjà installé le support mural, accrochez l'aspiration. Vous pouvez fixer le suéur pour interstices et Brosse et la Brosse à ameublement à gauche et à droite de l'aspirateur.
Entretien
Vider le collecteur de poussière
- Debranchez l'appareil du bloc d'alimentation.
- Si nécessaire, detachez le tube d'aspiration ou l'accessoire d'aspiration qui sont sur l'appareil.
- Tenez l'appareil avec la plaque inférieure du collecteur de poussière au-dessus d'une poubelle.
- Videz le content du collecteur de poussiere. Glissez l'ouvreuse du collecteur de poussiere vers le bas afin d'ouvir la plaque inférieure.
- Puis, refermez la base. Le verrou sur le collecteur de poussière doit s'actionner.
Le système de filtré
Votre apparéil dispose de 3 filtres. Le système de sac à poussière habituel a été remplaced par un collecteur de poussière transparent. La vitesse supérieure du début du collecteur permet à la poussière lourde et aux particules les plus petites qui flottent de se séparer de l'air aspiré.
Il n'est donc pas nécessaire d'acheter des sacs à poussière.
Les filtres doivent etre nettoyes regulierement.
ATTENTION :
- Ne lavez jamais le filtré dans la machine à laver.
N'utilisz pas un sèche-cheveux pour sécher. - Remettez l'appareil en marche quand tous les filtres sont entiement secs et correctement assemblés.
Le disposifit de filtration
Le dispositif de filtration est constitué par :
Filtre HEPA
Filtre grossier
Proceder comme suit pour netoyer le dispositif de filtration :
- Vider le recipient à poussière ainsi qu'il est décrit ci-dessus. (Étapes 1-5)
- Demonter le dispositif de filtration
2.1 Appuyez sur la zone à relief du bouton (1) pour détacher le bac à poussière du carter du moteur.
2.2 Pivotez le couvercle du bac à poussiere dans le sens Enlevez le couvercle.
2.3 Retirez l'element filtrant du bac à poussière.
2.4 Pivotez le filtré HEPA pour l'oter du filtré grossier.
- Vous pouvez Brosser le filtrre HEPA pour le nettoyer. En cas de salissures importantes, nettoyez les filtres à l'eau courante.
- Laissez les filtres complètement sécher à l'air libre avant de les réinstaller!
- Essuyez le collecteur de poussière avec un tissu humide et séchez-le.
6. Assembler le dispositif de filtration
6.1 Le filtrte HEPA a 3 ergots. Mettez le plus grand ergot dans le plus grand renforcement du filtrte grossier. Fixez le filtrte HEPA en le tournant dans le sens des aiguilles d'une montre. Il doit s'emboiter en faisant un
bruit.
6.2 Placez I'elément filtrant dans le bac à poussière. L'ergot arrondi doit reposer exactement dans le renforcement arrondi.
6.3 Installes de nouveau le couvercle sur le bac à poussière. Placez la flèche sur le couvercle juste au-dessus de la flèche à côté du
6.4 Serrez le couvercle dans le sens doit s'emboiter en faisant un bruit.
6.5 Installez de nouveau le bac à poussière sur le carter du moteur. Installez d'abord le bac à poussière en fond du carter du moteur, afin que les contacts électriques correspondent. Ensuite, engagez-le jusqu'en haut. Pour cela, appuyez sur la zone lisse du bouton (1).
Filtred'échappement
Votre apparéil est en outre équipé d'un filtre d'échéppement. C'est à droite de l' apparéil.
ATTENTION:
Vous ne pouvez pas démonter ce contrôle.
Nettoyage
AVERTISSEMENT:
- Débranchetzousjours l'appareil du bloc d'alimentation avant de le nettoyer!
- Enaucn casplonger le boitier moteur dans de I'eau pour le nettoyer. Vos risqueriez de provoquer une ectrocution ou un incendie.
ATTENTION:
- Ne pas utiliser de brosse en fil de fer ou autres objets abrasifs.
- Ne pas utiliser de détergents agressifs ou abrasifs.
- Chaque élément ne va pas au lave-vaisse.
Le boitier peut etre nettoyé à l'aide d'un chiffon légere-ment humide.
- Vous pouvez essuyer le bloc d'alimentation avec un chiffon sec.
Suceur à plancher
- Debranchez le suceur à plancher du tuyau d'aspiration.
- Retournez le suceur à plancher pour pouvoir voir le côte inférieur. Appuyez sur le bouton (12) sur le suceur à plancher afin de débloquer le verrou de la brosse à roulettes à gauche.
- Sortez la brosse à roulettes.
- Enlevez les fils et les cheveux enroulés sur la brosse. Utilisez des ciseaux, si nécessaire.
- Assemblage : Consultez l'image ci-contre.
5.1 Mettez la Brosse à roulettes en position (1). Vérifie que le renforcement triangulaire sur la Brosse à roulettes est positionné correctement.
5.2 Remettez le palier de la brosse à roulettes dans le boitier du suceur à plancher (position 2).
- Fermez le verrou de la brosse à roulettes. Il doit s'emboiter en faisant un bruit.
Bac à poussière avec élément filtrant
Veuillez lore le chapitre « Entretien » pour le nettoyage de ces composants.
Stockage
- Nettoyez l'appareil comme il est décrit et laissez-le sécher.
- Vous pouvez utiliser le support mural préalablement installé pour le rangement.
- Nous vous recommendons de conserver l'appareil dans son emballage d'origine si vous ne l'utilise pas pendant longtemps.
REMARQUE concerning la durée de vie de la batterie rechargeable :
Meme si l'appareil est eteint, la batterie rechargeable se decharge en continu. Si vous n'utilise pas l'appareil pendant longtemps, rechargez la batterie rechargeable au moins une fois toutes les 6 à 12 semaines.
- Conserve toujours l'appareil hors de portée des enfants dans un endroit sec et bien aéré.
Dépannage
| Problème Cause | possible Solution | |
| L'appareil ne fonctionne pas. | L'accumulateur est vide. | Rechargez l'accumulateur. |
| Le bloc d'alimentation est branché. | Débranchez l'appareil du bloc d'alimentation. | |
| La batterie rechargeable est défectueuse. | Contactez notre service après-vente ou votre revendeur. | |
| Puisance d'aspiration faible. | La batterie est presque déchar-gée. | Rechargez l'accumulateur. |
| Le bac de pous-sière est plein. | Videz le bac à poussière. | |
| Les filtres sont sales. | Nettoyez les filtres comme indiquédans "Entretien". | |
| Bruit pendant le fonctionnement. | Un corps étranger a été(aspiré dans le suceur à plancher. | Enlevez le corps étranger. Si nécessaire, débranchez le suceur à plancher du tuyau d'aspiration. |
| Le suceur à plancher avec Brosse turbo ne fonctionne pas. | La Brosse à roulettes est bloquée par des saletés. | Nettoyez le suceur à plancher comme indiquédans « Nettoyage ». |
| Raccordement incorrect du tuyau d'aspiration ou du suceur à plancher. | Examinez le raccordement. | |
| De la poussière s'échappe du bac à pous-sière. | Le bac à poussière est mal fermé. | Vérifiez l'installation de l'élement filtrant, le couvercle et la plaque de base. |
| La batterie rechargeable ne maintain pas la charge. | La batterie rechar-guable a atteint la fin de sa durée de vie. | Contactez notre service après-vente ou votre revendeur. |
Données techniques
Modèle: BS 1949 A CB
Poids net
(Unité manuelle avec sucreur à recoins) :............environ 1,5kg
Adaptateur électriche
Classe de protection : .II
Entree: CC 100-240V,50/60Hz,0,5A
Sortie : CA 26,5V, 500 mA
Polarite:
Batterie: 6x3,6V,2200 mAh Ion-Li
Temps de fonctionnement: 30 minutes maximum
Temps de mise en charge: environ 5 heures
Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.
Cet apparéil a été contrôle d'après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité electromagnetique et la basse tension. Cet apparéil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes.
Elimination
Accumulateur / Mise au rebut de la batterie
L'appareil contient une batterie rechargeable. Les batteries / accumulateurs (batteries rechargeables) usages ne doivent pas etre jets avec les déchets menagers.
La batterie doit être enlevée avant que l'appareil ne soit recyclé. Contactez un technician qualifié.
Vous pouvez demander à votre municipalité où sont les sites de collecte pour batteries / accumulateurs.
Signification du symbole "Elimination"
Protégéz votre environnement, ne jetez pas vos apparèils électriques avec les ordures menagères.
Utilisez, pour l'élimination de vos apparêils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des apparêls que vous n'utilise plus.
Vous contribuez ainsi à éviter les impacts potentiels dans l'environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets.
Vous contribuez aussi au recyclage sous toutes ses formes des apparêls électriques et électroniques usages.
Voutrouverez toutes les informations sur les bornes d'elimination des appeareils aprous de votre commune ou de l'administration de votre communauté.
