MANUALE UTENTE BS 1949 A CB BOMANN

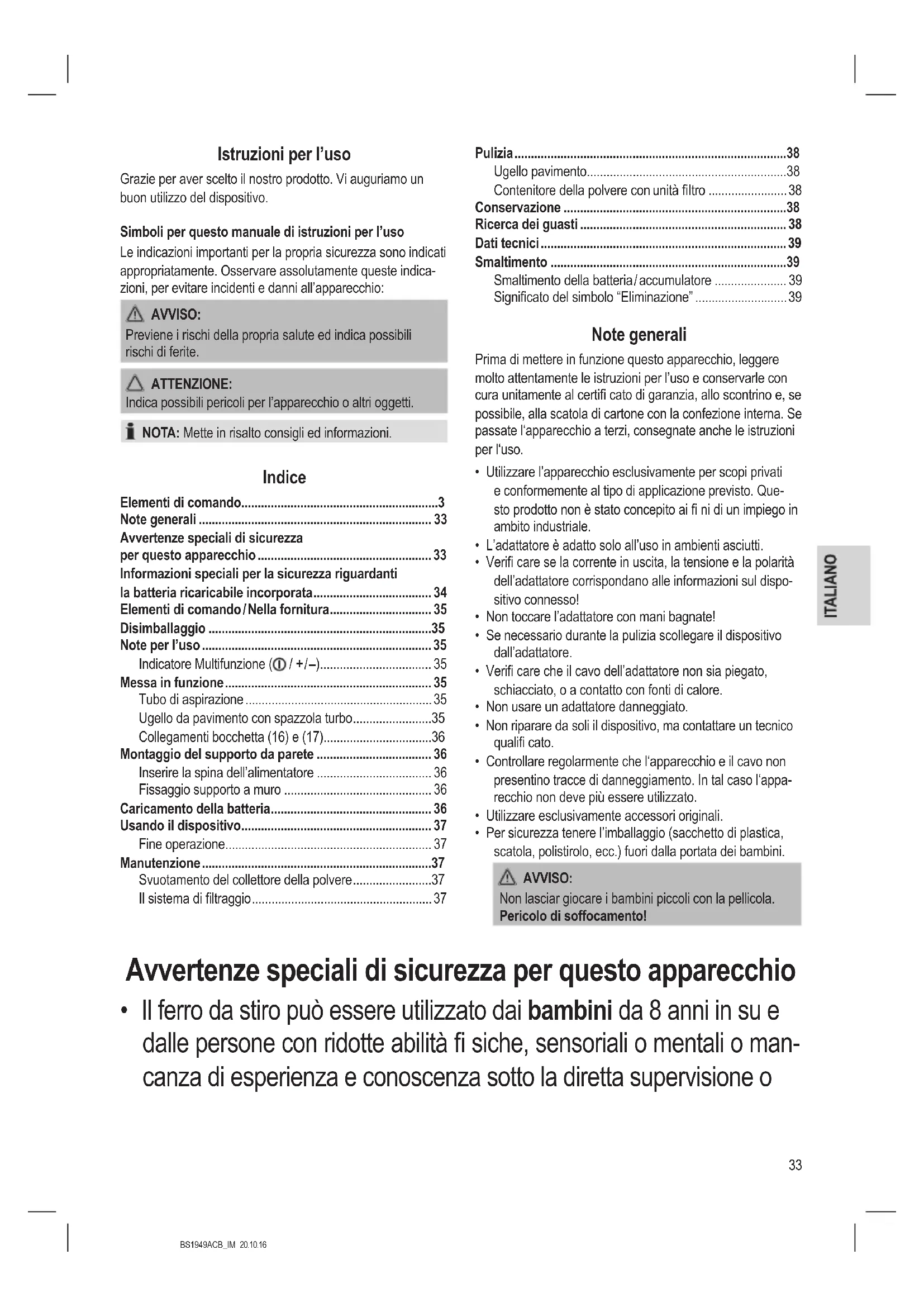

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Que- sto prodotto non è stato concepito ai ni di un impiego in ambito industriale.

• L’adattatore è adatto solo all’uso in ambienti asciutti.

• Veri care se la corrente in uscita, la tensione e la polarità dell’adattatore corrispondano alle informazioni sul dispo- sitivo connesso!

• Non toccare l’adattatore con mani bagnate!

• Se necessario durante la pulizia scollegare il dispositivo dall’adattatore.

• Veri care che il cavo dell’adattatore non sia piegato, schiacciato, o a contatto con fonti di calore.

• Non usare un adattatore danneggiato.

• Non riparare da soli il dispositivo, ma contattare un tecnico quali cato.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘appa- recchio non deve più essere utilizzato.

• Utilizzare esclusivamente accessori originali.

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini. AVVISO: Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento! Avvertenze speciali di sicurezza per questo apparecchio

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o34

BS1949ACB_IM 20.10.16

dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili peri- coli derivanti dal suo utilizzo.

• I bambini non devono giocare con l‘apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Il dispositivo è destinato all’uso con tensione extra bassa di sicu- rezza. Collegare solo ad un’alimentazione secondo le speciche indicate sull’etichetta del modello.

• Se il cavo di connessione di questo dispositivo è danneggiato, deve essere sostituito con un cavo di connessione special disponibile dal produttore o servizio assistenza.

• Non aspirare sostanze combustibili o liquidi!

• Evitare di aspirare oggetti taglienti o appuntiti!

• Non aspirare senza il ltro installato. Informazioni speciali per la sicurezza riguardanti la batteria ricaricabile incorporata ATTENZIONE:

• Il dispositivo contiene batterie ricaricabili agli ioni di litio che non possono essere sostituite dall’utente.

• Rischio di esplosione in caso di sostituzione impropria della batte- ria ricaricabile. Sostituire solo con lo stesso tipo o un tipo equiva- lente di batteria.

• Non esporre la batteria ricaricabile incorporata a forti impatti o pressione. Non fa cadere l’apparecchio!

• Non esporre l’apparecchio a calore intenso come la luce diretta del sole Tenere il dispositivo lontano da fonti di calore come ter- mosifoni, stufe, ecc!35

• La temperatura dell’ambiente deve essere compresa tra 0 °C e max. 45 °C. Il calore danneggia la batteria ricaricabile. Temperatu- re sempre più basse riducono la capacità e la durata della batteria ricaricabile.

• Non caricare la batteria ricaricabile senza supervisione.

• Usare solo l’alimentatore “ZD12D265050EU” fornito in dotazione.

• Scollegare l’alimentatore dalla presa di corrente quando non si utilizza l’apparecchio per un lungo periodo. Elementi di comando / Nella fornitura 1 Tasto per sbloccare / bloccare l’unità ltro 2 Indicatore carica LED 3 Indicatore Multifunzione / + / – 4 Impugnatura 5 Presa per il collegamento dell’unità di alimentazione 6 Piastra di base del collettore della polvere 7 Collettore della polvere con ltro HEPA 8 Chiusura del raccoglitore di polvere 9 Apertura del raccoglitore di polvere 10 Tubo di aspirazione 11 Sblocco della bocchetta per pavimenti 12 Tasto per sbloccare / bloccare l’unità ltro 13 Ugello da pavimento con spazzola turbo 14 Sblocco per il collegamento del tubo di aspirazione o della bocchetta 15 Adattatore per il collegamento della bocchetta 16 Bocchetta per lancia / spazzola combinata 17 Spazzola per tappezzeria 18 Supporto a parete Non in gura: 1 x Adattatore di potenza 2 x Tassello 2 x Vite Disimballaggio

1. Estrarre il dispositivo dall’imballaggio.

2. Controllare che la spedizione sia completa.

3. Controllare che il dispositivo non abbia subito danni

durante il trasporto per prevenire pericoli. NOTA: Se si sono veri cati danni durante il trasporto, contat- tare immediatamente il rivenditore. Non utilizzare un dispositivo danneggiato!

4. Rimuovere il blocco per il trasporto dal tasto multifunzione.

• Il dispositivo è adatto in particolare per aspirare veloce- mente piccolo quantità di polvere o sporco asciutti.

• Il dispositivo è utilizzato tramite la batteria ricaricabile. La ricarica avviene tramite l’alimentatore in dotazione.

• Non è possibile l’alimentazione di corrente diretta tramite l’adattatore di corrente. Indicatore Multifunzione (

Usare il tasto multifunzione per accendere o spegnere l’ap- parecchio. Con questo tasto è possibile inoltre selezionare un livello di potenza. Premere una volta = Accendere l’apparecchio, abbassare il livello di potenza Premere due volte = Selezionare il livello ad alta potenza Premere tre volte = Spegnere l’apparecchio Messa in funzione Tubo di aspirazione

• Inserire il tubo di aspirazione con i due perni di contatto nel collegamento dell’unità di base. Deve bloccarsi emet- tendo un rumore.

• Per scollegare il tubo di aspirazione, premere il bottone di rilascio (14) ed estrarre allo stesso tempo il tubo. Ugello da pavimento con spazzola turbo La spazzola da pavimento è adatta a qualsiasi rivestimento per pavimenti. Durante il funzionamento, i LED sulla spazzola da pavimento si accendono per una migliore visibilità nelle aree buie. ATTENZIONE: Non è possibile sostituire i LED.

• In late l’estremità inferiore del tubo di aspirazione sul connettore sulla spazzola per pavimenti. Far attenzione ai perni di contatto. Il tubo di aspirazione deve collegarsi emettendo un rumore.36

BS1949ACB_IM 20.10.16

• Per scollegare il tubo di aspirazione, allontanare la se- zione di rilascio (11) dal tubo stesso ed allo stesso tempo estrarlo. Collegamenti bocchetta (16) e (17) E’ possibile collegare queste bue bocchette direttamente all’unità di base o al tubo di aspirazione già installato. Collegamento all’unità di base

• Inserire l’accessorio della bocchetta con il contrassegno rivolto verso l’alto nella connessione dell’unità di base. Deve bloccarsi emettendo un rumore.

• Per scollegare l’accessorio della bocchetta, premere il bottone di rilascio (14) ed estrarre allo stesso tempo l’accessorio. Connessione alla pompa di aspirazione È necessario l’adattatore (15) per il collegamento al tubo di aspirazione.

• Inserire l’adattatore con il lato obliquo nell’estremità infe- riore del tubo di aspirazione.

• Adesso è possibile far scivolare l’accessorio della boc- chetta sul lato rotondo dell’adattatore.

• Per rimuovere l’accessorio della bocchetta e l’adattatore, estrarre semplicementi le parti. Bocchetta per lancia / spazzola combinata Con questa bocchetta si possono pulire gli angoli e le fessure. Utilizzare la bocchetta con una spazzola bloccata per evitare graf della supercie da pulire.

• Per fare ciò, premere il tasto e spingere la spazzola no alla ne della bocchetta. Deve bloccarsi.

• Premere di nuovo il tasto per sbloccare la spazzola. Spazzola per tappezzeria Questa bocchetta è particolarmente buona per una pulizia delicata di superci sensibili più ampie. Montaggio del supporto da parete Inserire la spina dell’alimentatore Se si desidera utilizzare il supporto a parete anche come stazione di ricarica, collegare prima la spina dell’alimentatore. Fare riferimento alle illustrazioni (A no C) di pagina 3. NOTA:

• Ruotare la spina all’estremità del metallo, non il cavo. Se necessario, utilizzare una pinza.

• C’è un’apertura nella parte posteriore del supporto a muro. Inoltre è possibile attivare la spina con un dito attraverso questa apertura.

1. Impostare la spina dell’alimentatore con il lato piatto nel

supporto a muro. (Fig. A)

2. Ruotare la spina dell’alimentatore di 90 °. Deve solida-

mente ssarsi al supporto e lo scorrimento non deve essere più possibile. (Fig. B)

3. Fissare il cavo nella guida cavo. (Fig. C)

Fissaggio supporto a muro AVVISO: Accertarsi prima se ci sono cavi nella parete che possono essere danneggiati! ATTENZIONE: Posizionare il supporto a parete in modo che l’apparecchio non sia esposto alla luce diretta del sole o altre fonti di calore. NOTA: Sarà necessaria una presa di corrente.

1. Misurare l’altezza per il montaggio del supporto da parete.

Attaccare l’aspirapolvere contro il muro con il tubo di aspirazione e la spazzola da pavimento installata.

2. Attaccare il supporto muro contro il muro, come indicato a

pagina 3. Segnare i 2 punti da forare.

3. Forare e inserire i tasselli nel muro.

4. Inserire le viti nei fori del supporto.

5. Stringere le viti saldamente con il giravite.

Caricamento della batteria

1. Spegnere il dispositivo.

2. Collegare l’alimentatore con la presa di collegamento (5).

Se avete predisposto il supporto a parete come una stazione di ricarica, staccare l’apparecchio dal supporto a parete.

3. Collegare l’adattatore di corrente ad una presa a parete

certicata. Caricare il dispositivo per ca. 5 ore prima del primo utilizzo. NOTA:

• L’indicatore di carica LED mostra lo stato di carica della batteria ricaricabile. (25 %, 50 %, 100 %)

• L’apparecchio è dotato di controllo di carica elettroni- ca, che impedisce il sovraccarico.

• Ricarica è stata completata quando tutti i 3 LED sono accesi.

• I LED si spengono dopo un po’.

• È normale se il dispositivo si riscalda durante il ca- ricamento.

4. La batteria ricaricabile deve essere caricata quando

l’indicazione di carica LED mostra solo il 25% della capacità.

5. Quando la batteria ricaricabile è completamente carica,

scollegare l’alimentatore dalla presa.37

BS1949ACB_IM 20.10.16

NOTA: Anche quando l’apparecchio è spento, la batteria ricaricabi- le si scarica continuamente. Se l’apparecchio non è utilizza- to per un lungo periodo, cambiare la batteria ricaricabile almeno una volta ogni 6 - 12 settimane. Usando il dispositivo Il dispositivo può essere utilizzato come aspirapolvere da pavimento o come aspirapolvere verticale a mano (unità di base).

1. Scollegare l’apparecchio dalla corrente quando si cambia-

2. Accendere il dispositivo.

3. Selezionare un livello di potenza.

NOTA: Si consiglia il livello superiore di potenza per utilizzare l’apparecchio con la spazzola per pavimenti. Fine operazione

1. Spegnere il dispositivo.

2. Se il supporto da parete è già stato installato, appendervi

l’aspirapolvere. Si può attaccare la lancia / la bocchetta della spazzola e la spazzola per tappezzeria sulla parte sinistra e destra dell’aspirapolvere. Manutenzione Svuotamento del collettore della polvere

1. Scollegare il dispositivo dall’alimentatore.

2. Se necessario, rimuovere il tubo di aspirazione o la

bocchetta dall’apparecchio.

3. Reggere l’apparecchio con la piastra di base del raccogli-

tore di polvere sopra una pattumiera.

4. Svuotare il contenuto del racco-

glitore di polvere. Far scorrere in basso il dispositivo di apertura del raccoglitore di polvere per aprirne la piastra di base.

5. Quindi richiudere la pistra di

base. La chiusura del racco- glitore di polvere deve essere inserita. Il sistema di ltraggio L’apparecchio dispone di 3 ltri. Il comune sistema a sacchet- to è stato sostituito da un collettore della polvere trasparente. La superiore velocità di usso del collettore consente di separare dall’aria aspirata sia lo sporco pesante che le particelle più piccole. Non è quindi necessario acquistare sacchetti. I ltri devono essere puliti periodicamente. ATTENZIONE:

• Non lavare mai il ltro in lavatrice. ATTENZIONE:

• Non usare un asciugacapelli per asciugarlo.

• Rimettere l’apparecchio in funzione quando tutti i ltri sono completamente asciutti e montati correttamente. L’unità ltro L‘unità ltro è costituita da:

• Filtro grossolano Per pulire l’unità ltro, procedere nel seguente modo:

1. Vuotare il contenitore della polvere come descritto sopra.

2.1 Premere l’area tratteggiata del tasto (1) per staccare

il contenitore della polvere dalla carcassa del motore.

2.2 Ruotare il coperchio del conteni-

tore della polvere nella direzione . Togliere il coperchio.

2.3 Estrarre l’unità ltro dal contenitore

2.4 Ruotare il ltro HEPA per rimuover-

lo dal ltro a maglia grossa.

3. Si può spazzolare il ltro HEPA. In caso di macchie

pesanti, lavare i ltri sotto l’acqua corrente.

4. Far asciugare completamente i ltri all’aria prima di

5. Pulire il collettore della polvere con un panno umido e poi

6.1 Il ltro HEPA è dotato di 3 alette di guida. Porre

l’aletta di guida più grande nella rientranza più grande del ltro a maglia grossa. Stringere il ltro HEPA girando in senso orario. Deve bloccarsi emettendo un rumore.

6.2 Inserire l’unità ltro dentro il

contenitore della polvere. L’aletta di guida arrotondata dovrà inse- rirsi esattamente nella rientranza arrotondata.

6.3 Rimontare il coperchio del conte-

nitore della polvere. Impostare la freccia ( ) sul coperchio appena sopra la freccia a anco del simbolo

6.4 Stringere il coperchio nella direzione . Deve

bloccarsi emettendo un rumore.

6.5 Ricollegare il contenitore della polvere per l’allog-

giamento del motore. Impostare il contenitore della polvere prima nella parte inferiore all’alloggiamento del motore, in modo che i contatti elettrici siano abbinati. Successivamente ssarlo alla sommità. Per farlo, premere l’area liscia del tasto (1).38

BS1949ACB_IM 20.10.16

Filtro di scarico L’apparecchio dispone inoltre di un ltro di scarico. Si trova sulla parte destra dell’apparecchio. ATTENZIONE: Non è possibile rimuovere questo filtro. Pulizia AVVISO:

• Scollegare sempre l’apparecchio dall’alimentatore prima di pulire!

• In nessun caso immergere la custodia del motore in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi.

• I singoli componenti non sono lavabili in lavastoviglie.

• Il corpo dell‘apparecchio può essere pulito con un panno leggermente inumidito.

• L’unità di alimentazione può essere pulita con un panno asciutto. Ugello pavimento

1. Scollegare la bocchetta per pavimenti dalla pompa di

2. Girare la bocchetta per pavimenti intorno, in modo che si

veda il lato inferiore. Premere il tasto (12) sulla spazzola per sbloccare la sicura del rullo della spazzola sul lato sinistro.

3. Estrarre il rullo della spazzola.

4. Rimuovere li e capelli dalla spazzola. Se necessario,

usare delle forbici.

Fare riferimento alla gura a lato.

5.1 Impostare l’interrut-

tore rotante sulla posizione (1). Assi- curarsi che l’incavo triangolare sul rullo della spazzola sia posizionato corretta- mente.

5.2 Riporre il cuscinetto

del rullo della spaz- zola nell’alloggiamento della spazzola per pavimenti (posizione 2).

6. Chiudere la sicura del rullo della spazzola. Deve bloccarsi

emettendo un rumore. Contenitore della polvere con unità ltro Si prega di leggere il capitolo “Manutenzione” per la pulizia di questi componenti. Conservazione

• Pulire l’apparecchio come descritto e lasciarlo asciugare.

• È possibile utilizzare il supporto a parete installato in pre- cedenza per riporre l’apparecchio.

• Si consiglia di tenere il dispositivo nella confezione origi- nale se l’apparecchio non sarà usato per lunghi periodi. NOTA riguardante la durata della batteria ricaricabile: Anche quando l’apparecchio è spento, la batteria rica- ricabile si scarica continuamente. Se l’apparecchio non è utilizzato per un lungo periodo, cambiare la batteria ricaricabile almeno una volta ogni 6 - 12 settimane.

• Tenere sempre l’apparecchio fuori dalla portata dei bam- bini in un luogo asciutto e ben ventilato. Ricerca dei guasti Problema Possibile causa Rimedio Il dispositivo non funziona. La batteria ricaricabile é scarica. Ricaricare la batteria. L’alimentatore è collegato. Scollegare il dispositivo dall’ali- mentatore. La batteria ricaricabile è difettosa. Contattare il centro assistenza o il vostro rivenditore.39

BS1949ACB_IM 20.10.16

Problema Possibile causa Rimedio Potenza di aspirazione debole. La batteria è quasi scarica. Ricaricare la batteria. Il contenitore della polvere è pieno. Svuotare il conteni- tore della polvere. I ltri sono sporchi. Pulire i ltri come descritto in “Manutenzione”. Forte rumore durante il funzio- namento. Un corpo estraneo è stato aspirato nell’ugello. Rimuovere il corpo estraneo. Qualora necessario, scolle- gare la bocchetta per pavimenti dalla pompa di aspira- zione. La bocchetta per pavimenti con la spazzola turbo non è funzionante. Il rullo della spazzola è bloccato dallo sporco. Pulire la bocchetta per pavimenti come descritto in “Pulizia”. Collegamento er- rato della pompa di aspirazione / o della bocchetta per pavimenti. Controllare l’accessorio. La polvere esce dal condotto del container. Il contenitore della polvere non è chiuso correttamente. Controllare l’installa- zione dell’unità ltro, il coperchio, e la piastra di base. La batteria ricaricabile non mantiene la carica. La batteria ricaricabile ha raggiungo la massima durata della sua vita. Contattare il centro assistenza o il vostro rivenditore. Dati tecnici Modello: ..............................................................BS 1949 A CB Peso netto (Unità di base con lancia): ....................... ca. 1,5 kg Adattatore Classe di protezione: .............................................................. Ingresso: .................................AC 100 - 240 V, 50 / 60 Hz, 0,5 A Uscita: .........................................................DC 26,5 V, 500 mA Polarità: ........................................................................ Batteria: .......................................... 6 x 3,6 V, 2200 mAh Li-Ion Tempo di esercizio: .....................................30 minuti massimo Tempo di ricarica: ........................................................ca. 5 ore Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esem- pio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne. Smaltimento Smaltimento della batteria / accumulatore Il dispositivo è dotato di batteria ricaricabile. Non gettare batterie e accumulatori usati (batte- rie ricaricabili) insieme ai riuti domestici. La batteria deve essere rimossa prima che il prodotto venga riciclato. Rivolgersi a personale qualicato. Informazioni riguardo dove batterie e accumulatori possono essere smaltiti, possono essere ottenute presso le proprie autorità locali o municipali. Signicato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’am- biente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appo- siti luoghi di raccolta, nelle amministrazioni dei comuni.40
