Type de produit	Chaîne Hi-Fi
Marque	Sony
Modèle	CFD-E90L
Dimensions (L × H × P)	272 × 164 × 285 mm
Alimentation secteur	230 V CA, 50 Hz
Alimentation sur piles	6 piles R14 (C) pour l'appareil ; 3 piles R6 (AA) pour sauvegarde mémoire ; 2 piles R03 (AAA) pour télécommande
Consommation électrique	14 W
Puissance de sortie maximale	4 W
Lecteur CD	Compatibilité CD, CD-R, CD-RW ; lecture aléatoire, programmée, répétée
Radio	FM (87,5–108 MHz), PO (531–1611 kHz), GO (153–279 kHz) ; 40 présélections (20 FM, 10 PO, 10 GO)
Platine cassette	Lecture et enregistrement sur cassettes TYPE I (normales) ; arrêt automatique
Amplificateur audio	MEGA BASS (renforcement des graves)
Programmateur	Minuterie de réveil (musique) et de sommeil (10, 20, 30, 60, 90, 120 min)
Affichage	Fenêtre d'affichage avec informations CD, radio, horloge
Haut-parleurs	2 haut-parleurs coniques de 8 cm de diamètre, 4 Ω
Sorties	Prise casque (minijack stéréo) ; prise OPTICAL DIGITAL OUT (CD) ; prise LINE IN
Télécommande	Télécommande infrarouge fournie
Entretien	Nettoyage de la lentille avec soufflette ; nettoyage des têtes, galet presseur et cabestan ; démagnétisation des têtes après 20–30 h
Sécurité	Laser de classe 1 (invisible) ; ne pas exposer à l'humidité ; ne pas ouvrir le boîtier
Accessoires fournis	Cordon d'alimentation, télécommande

FOIRE AUX QUESTIONS - CFDE90L SONY

Quels types de CD puis-je lire sur le Sony CFDE90L ?

Le lecteur CD accepte les CD audio, CD-R et CD-RW enregistrés au format CD-DA. Les CD de formes non standard (cœur, carré, etc.) sont déconseillés.

Comment régler l'horloge sur la chaîne Hi-Fi Sony CFDE90L ?

Maintenez enfoncée la touche CLOCK/SLEEP/TIMER jusqu'à ce que 'CLOCK' s'affiche. Tournez la molette de commande pour régler l'heure, appuyez sur ENTER, puis réglez les minutes et confirmez.

Puis-je utiliser la télécommande lorsque l'appareil fonctionne sur piles ?

Non, la télécommande ne fonctionne que lorsque l'appareil est alimenté sur secteur. Sur piles, vous devez utiliser les commandes directement sur l'appareil.

Comment enregistrer un CD sur une cassette ?

Insérez une cassette vierge TYPE I (normale) dans le compartiment à cassette. Placez le CD, appuyez sur CD puis sur ● (REC) pour démarrer l'enregistrement. Le réglage du volume n'affecte pas l'enregistrement.

Que faire si le CD ne se lit pas et que 'no disc' s'affiche ?

Vérifiez que le CD est placé étiquette vers le haut. Nettoyez le CD avec un chiffon doux du centre vers l'extérieur. Si de la condensation s'est formée, laissez le compartiment ouvert environ une heure. Assurez-vous que les CD-R/CD-RW sont finalisés.

Comment présélectionner des stations de radio automatiquement ?

Appuyez sur RADIO/BAND/AUTO PRESET pour choisir la bande, maintenez cette touche enfoncée 2 secondes jusqu'à ce que 'AUTO' clignote, puis appuyez sur ENTER. Les stations sont mémorisées par ordre de fréquence.

Comment activer le mode de répétition d'une plage ou de tout le CD ?

Appuyez sur ■ pour arrêter, puis sur MODE jusqu'à ce que 'REP 1' (répétition d'une plage) ou 'REP ALL' (répétition de toutes) apparaisse. Ensuite, appuyez sur ►■ pour démarrer.

Que signifie l'indication 'HELLO' sur l'écran ?

L'appareil est en mode de démonstration. Pour le quitter, réglez l'horloge ou appuyez sur DISPLAY pendant environ 2 secondes.

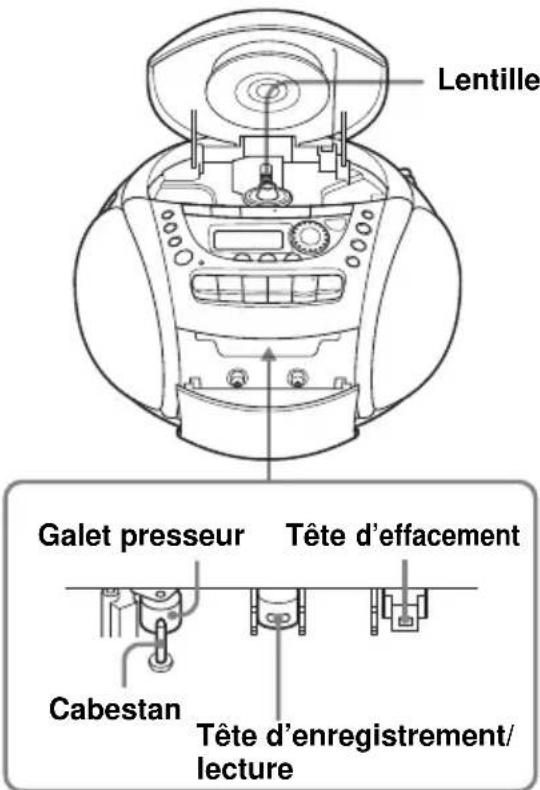

Comment nettoyer les têtes de la platine cassette ?

Utilisez un coton-tige légèrement imbibé d'alcool ou de liquide de nettoyage pour nettoyer les têtes, le galet presseur et le cabestan. Effectuez cette opération toutes les 10 heures d'utilisation pour une qualité optimale.

Pourquoi le son de la radio est-il parasité ou faible ?

Pour la FM, déployez et orientez l'antenne télescopique. Pour AM/PO/GO, réorientez l'appareil. Éloignez-le des téléviseurs ou téléphones portables. Si nécessaire, passez en mode mono en appuyant sur MODE jusqu'à l'affichage de 'Mono'.

MODE D'EMPLOI CFDE90L SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer le lecteur à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un technicien qualifié.

AVERTISSEMENT

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Afin d'éviter tout risque d'incendie et d'électrocution, ne pas poser d'objets remplis de liquide, vases ou autres, sur l'appareil.

À propos de ce manuel

Les instructions de ce manuel sont destinées aux modèles CFD-E90 et CFD-E90L. Avant de lire ce mode d'emploi, vérifiez le numéro de votre modèle. Le modèle CFD-E90L est utilisé dans ce manuel à titre de référence dans les illustrations.

Remarque

La désignation du commutateur de mise sous/hors tension de ce lecteur est la suivante :

: CFD-E90L

：CFD-E90

Table des matières

Opérations de base

Lecture d'un CD 4, Écouter la radio 6, Lecture d'une cassette 8, Enregistrer sur une cassette 10

Le lecteur CD

Utilisation de la fenêtre d'affichage 12 Localisation d'un passage spécifique dans une plage 12 Lecture répétée de plages (Lecture répétée) 13 Lecture de plages dans un ordre quelconque (Lecture aléatoire) 14 Création d'un programme personnalisé (Lecture programmée) 14

La Radio

Présélection des stations de radio 16

Écoute des stations de radio présélectionnées 17

Amplificateur audio

Sélection du champ sonore (MEGA BASS) 18

Le programmateur

Réglage de l'horloge 19 Se réveiller en musique 20 S'endormir en musique 21

Installation

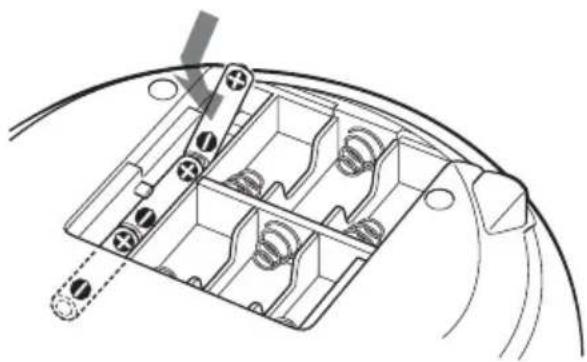

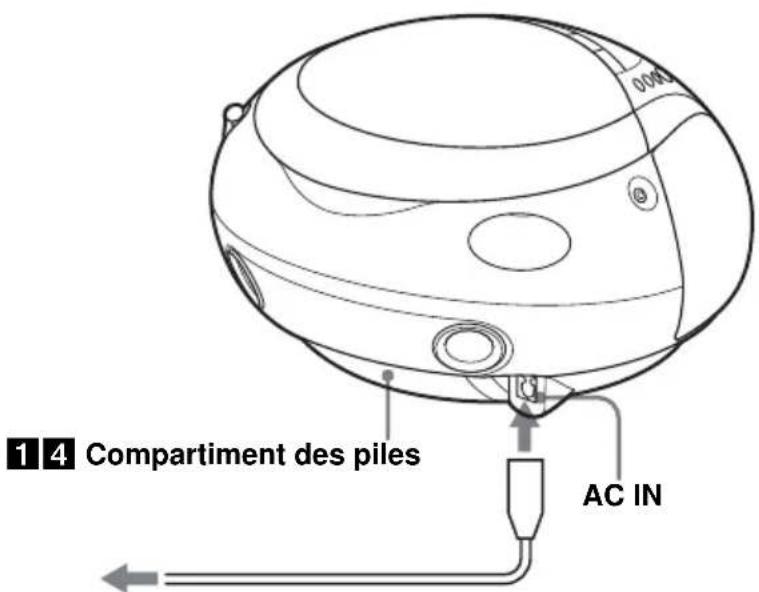

Sélection de la source d'alimentation 23

Raccordement d'appareils en option (CFD-E90L uniquement) 25

Informations complémentaires

Précautions 27 Dépannage 29 Entretien 31 Spécifications 32 Index 33

À propos du mode de démonstration

Si «HELLO» s'affiche à l'écran, le lecteur est en mode de démonstration. Pour quitter le mode de démonstration, réglez l'horloge ou appuyez sur DISPLAY pendant environ 2 secondes.

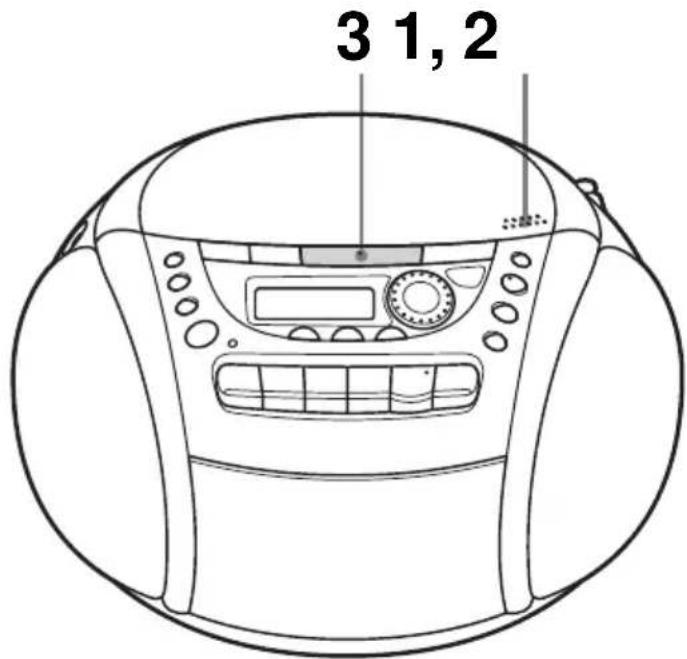

Lecture d'un CD

Raccordez le cordon d'alimentation fourni (voir page 23).

1

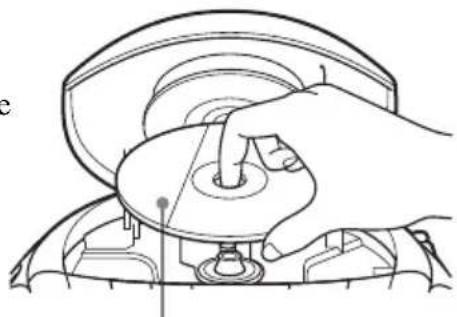

Appuyez sur PUSH OPEN/

CLOSE pour ouvrir le compartiment de CD et placez le CD dans celui-ci.

Avec l'étiquette vers le haut

2

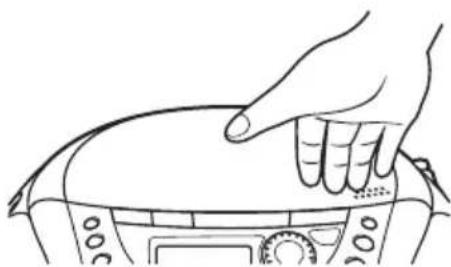

Refermez le couvercle du

compartiment de CD.

3

Appuyez sur II.

Le lecteur s'allume (mise sous tension instantanée) et produit toutes les plages une fois.

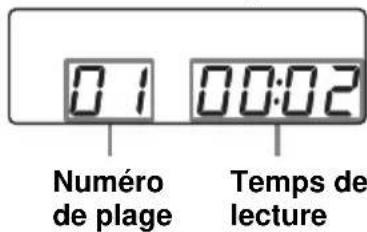

Fenêtre d'affichage

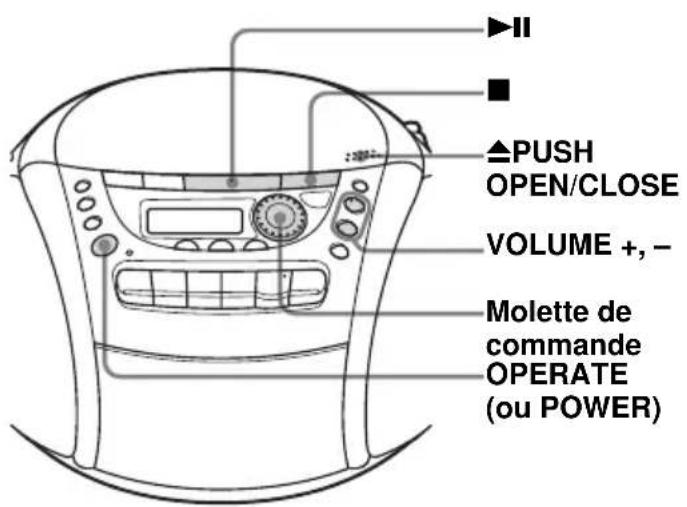

Utilisez ces touches pour des opérations complémentaires

Pour effectuer l'action suivante

Régler le volume : appuyez sur VOLUME +/− (VOL +, − sur la télécommande).

Arrêter la lecture : appuyez sur ■.

Interrompre la lecture : appuyez sur ▶. Appuyez à nouveau sur la touche pour reprendre la lecture après une pause.

Passer à la plage suivante : tournez la molette de commande dans le sens horaire. (Sur la télécommande, appuyez sur ▶▶.)

Revenir à la plage précédente : tournez la molette de commande dans le sens anti-horaire. (Sur la télécommande, appuyez sur ◀◀.)

Retirer le CD : appuyez sur ▲ PUSH OPEN/CLOSE.

Mettre le lecteur sous/hors tension : appuyez sur OPERATE (ou POWER, voir page 2).

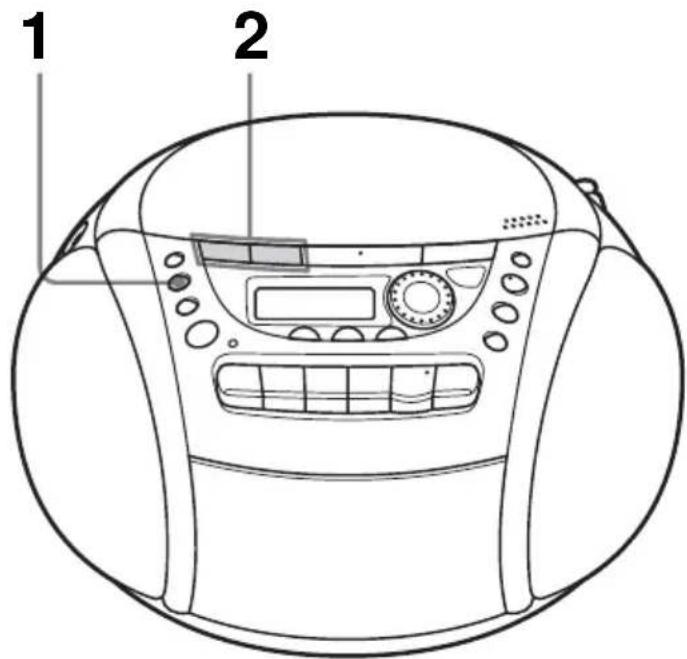

Écouter la radio

Raccordez le cordon d'alimentation fourni (voir page 23).

1

Appuyez sur RADIO-BAND-AUTO RADIO

PRESET jusqu'à ce que la gamme d'ondes souhaitée apparaisse dans la fenêtre d'affichage (mise sous tension instantanée).

Chaque fois que vous appuyez sur la touche, la gamme d'ondes change comme suit :

CFD-E90 : FM ⟶ AM

CFD-E90L : « FM » → « MW (PO) » → « LW (GO) »

Fenêtre d'affichage

2

Maintenez la touche TUNE + ou

TUNE - enfoncée jusqu'à ce que les chiffres de fréquence commencent à changer dans la fenêtre d'affichage.

Le lecteur balaie automatiquement les fréquences radio et s'arrête dès qu'il capte clairement une station émettrice.

Si vous ne parvenez pas à syntoniser une station, appuyez plusieurs fois de suite sur la touche et changez la fréquence incrément par incrément.

Indique une émission FM stéréo

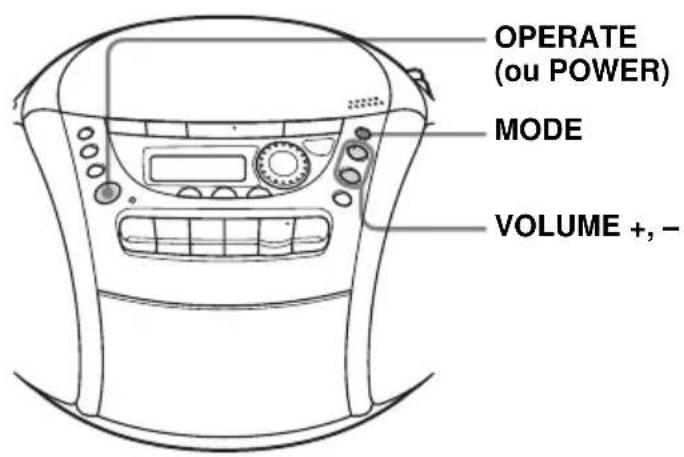

Utilisez ces touches pour des opérations complémentaires

Conseils

Si la réception en FM comporte des parasites, appuyez sur MODE jusqu'à ce que l'indication « Mono » apparaisse dans la fenêtre d'affichage et que la radio diffuse un son monaural. Si vous devez modifier l'intervalle de syntonisation AM/PO, voir page 24.

Pour Appuyez sur

régler le volume VOLUME +*, - (VOL+, - sur la télécommande)

mettre la radio sous/hors tension OPERATE (ou POWER, voir page 2)

• La touche VOLUME + dispose d'un point tactile.

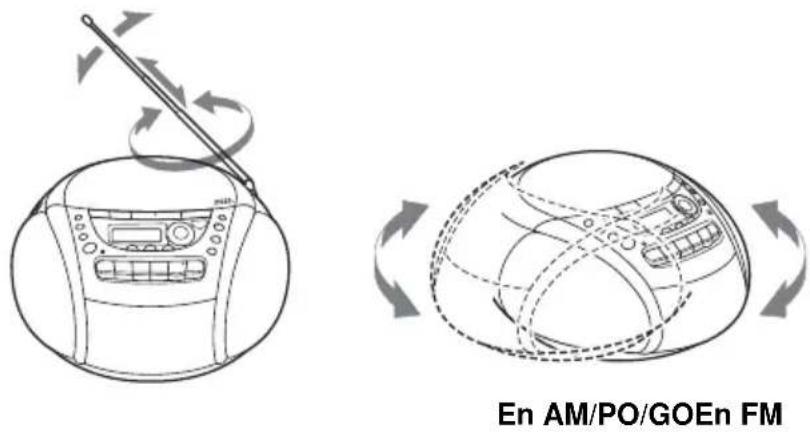

Pour améliorer la qualité de la réception radio

Réorientez l'antenne pour la réception FM. Réorientez le lecteur proprement dit pour la réception AM ou PO/GO.

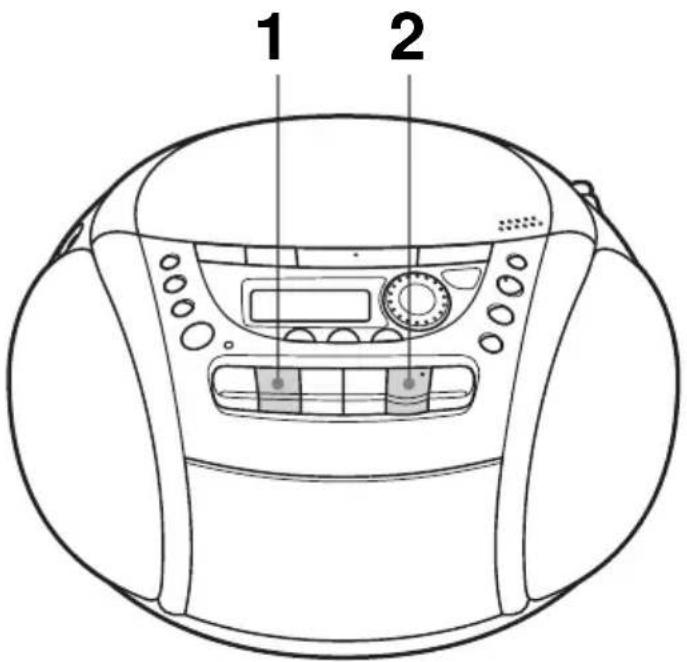

Lecture d'une cassette

Raccordez le cordon d'alimentation fourni (voir page 23).

1

Appuyez sur ▲ pour ouvrir le compartiment à cassette et introduisez une cassette enregistrée. Utilisez uniquement des cassettes TYPE I (normales). Refermez le compartiment.

Avec la face à reproduire vers soi

2

Fenêtre d'affichage

Le lecteur se met automatiquement sous tension (mise sous tension instantanée) et entame la lecture.

T RPE

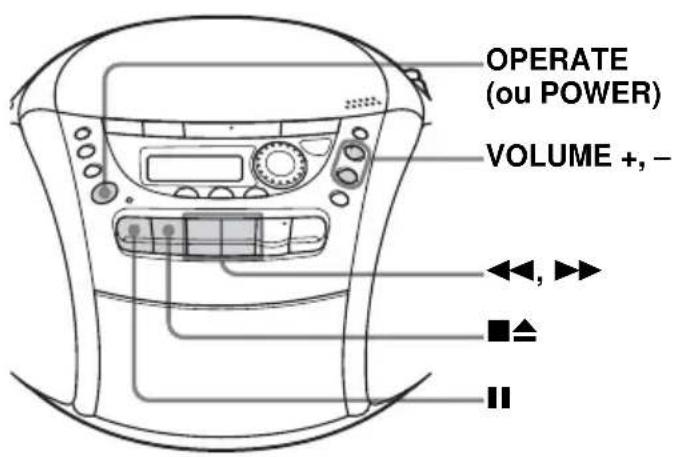

Utilisez ces touches pour des opérations complémentaires

Pour Appuyez sur

régler le volume VOLUME ^+* -

(VOL + , - sur la

télécommande)

arrête la lecture

avancer ou rembobiner la cassette ◁ ou

interrompre la lecture

Appuyez à nouveau sur

la touche pour reprendre la

lecture après une pause.

éjecter la cassette

mettre le lecteur sous/hors tension OPERATE

(ou POWER, voir page 2)

• Les touches VOLUME + et disposent d'un point tactile.

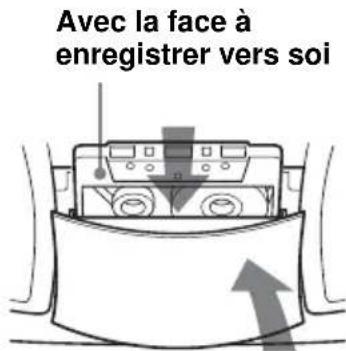

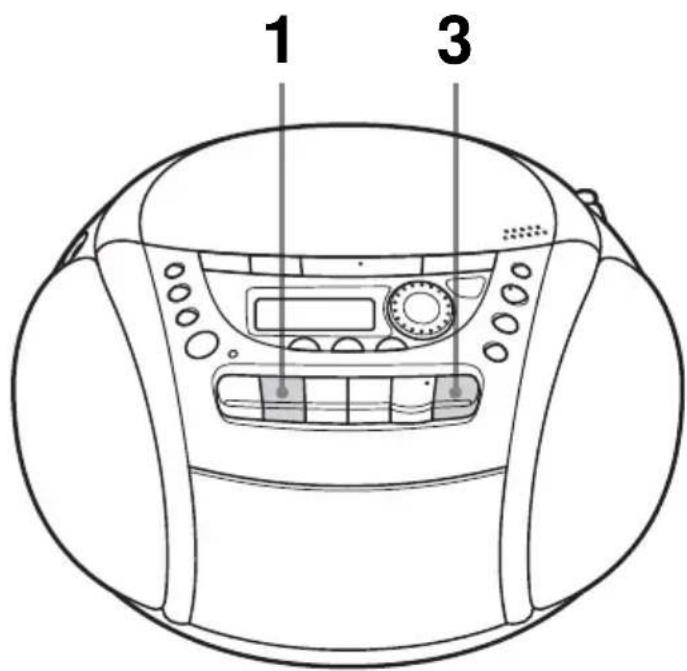

Enregistrer sur une cassette

Raccordez le cordon d'alimentation fourni (voir page 23).

1

Appuyez sur ▲ pour ouvrir le compartiment à cassette et introduisez une cassette vierge. Utilisez uniquement des cassettes TYPE I (normales).

2

Sélectionnez la source que vous

souhaitez enregistrer.

Pour enregistrer depuis le lecteur CD, introduisez le disque (voir page 4) et appuyez sur la touche dans la partie CD.

Fenêtre d'affichage

Pour enregistrer depuis la radio, syntonisez la station de votre choix (voir page 6).

Appuyez sur ● pour entamer

l'enregistrement (la touche est automatiquement enfoncée).

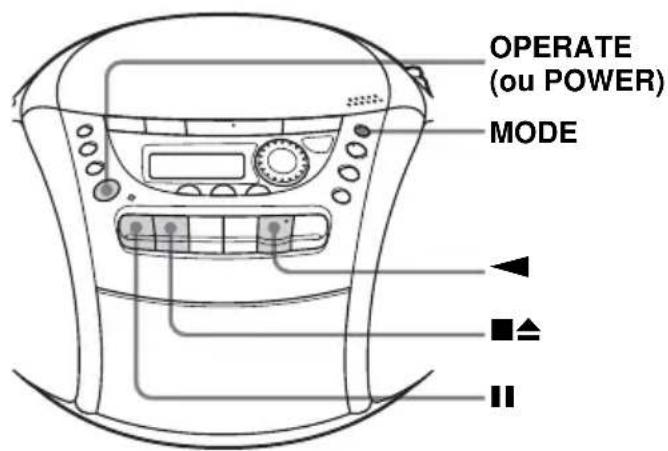

Utilisez ces touches pour des opérations complémentaires

Conseils

Le réglage du volume ou du champ sonore (voir page 18) n'affecte pas le niveau d'enregistrement. - Si après avoir enfoncé la touche à l'étape 3, un sifflement se fait entendre lors de l'émission AM/PO/GO, appuyez sur MODE pour activer ISS (sélecteur de suppression des interférences) qui permet de réduire au minimum les parasites. - Pour obtenir les valeurs résultats, utiliser le secteur comme source d'alimentation. Pour effacer un enregistrement, procédez comme suit :

1. Introduisez la cassette dont vous voulez effacer l'enregistrement. 2. Appuyez plusieurs fois sur la touche FUNCTION de la télécommande jusqu'à l'affichage de « TAPE ». 3. Appuyez sur ●

Pour Appuyez sur

arrêter l'enregistrement

interrompre l'enregistrement

Appuyez à nouveau sur la touche pour reprendre l'enregistrement.

mettre le lecteur sous/hors tension (ou POWER, voir page 2)

Le lecteur CD

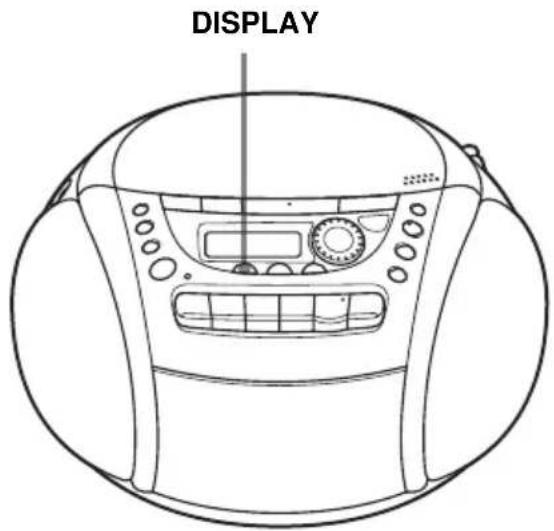

Utilisation de la fenêtre d'affichage

La fenêtre d'affichage vous permet de vérifier les informations relatives au CD.

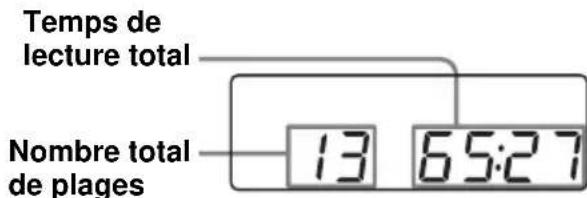

Vérification du nombre total de plages et du temps de lecture

Appuyez sur DISPLAY en mode d'arrêt.

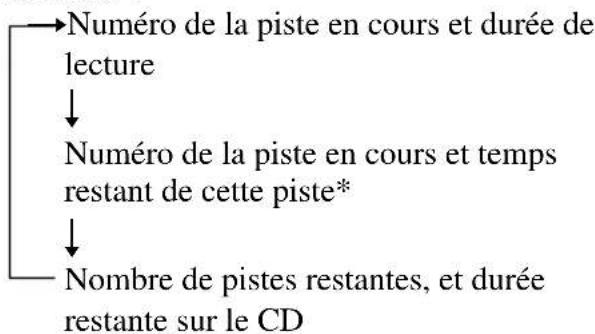

Vérification de la durée restante

Appuyez sur DISPLAY pendant la lecture d'un disque. L'affichage change de la façon suivante :

• Si le disque compte plus de 20 plages, la durée restante apparaît dans la fenêtre d'affichage sous la forme « - - : - - ».

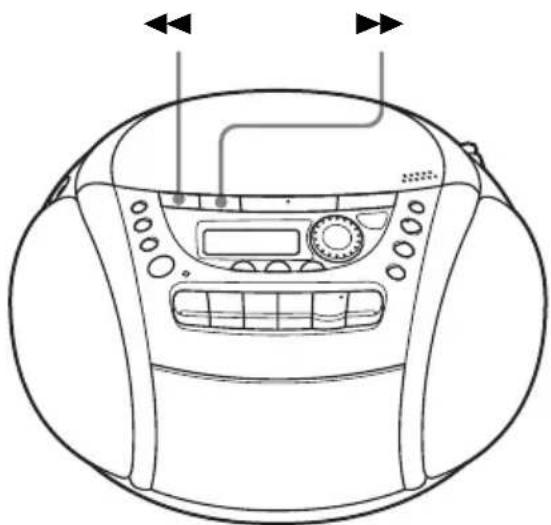

Localisation d'un passage spécifique dans une plage

En cours de lecture d'un CD, vous pouvez effectuer la recherche rapide d'un passage spécifique dans une plage.

Pour localiser	Appuyez sur
un passagependant l'écoute	la touche▶ (avancer) ou▼ (reculer) pendant lalecture et maintenez-laenforcée jusqu'à ce que youasyez trouvé le passage.(Sur la télécommande,utilisçés les touches▶ ou▲.)
un passage tout encontrôtant lafenêtre d'affichage	la touche▶ (avancer) ou▼ (reculer) en mode depause et maintenez-laenforcée jusqu'à ce que youtrouviez le passage.(Sur lta télécommande,les touches▶ ou▲.)

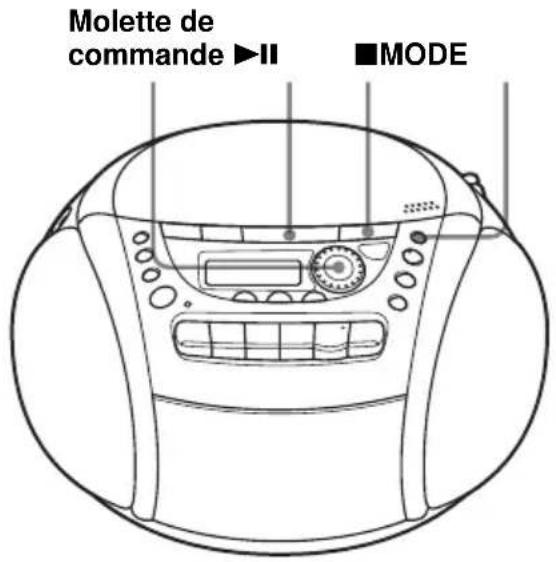

Lecture répétée de plages (Lecture répétée)

Vous pouvez activer la lecture répétée de plages dans les modes de lecture normale, aléatoire ou programme (voir page 14).

1 Appuyez sur ■.

L'indication « Cd » apparaît dans la fenêtre d'affichage.

2 Procédez comme suit.

Pour répéter	Procedez comme suit
une seule plage	1 Appuyez sur MODE jusqu'à ce que «REP 1» apparaisse.2 Tournez la molette de commande pour sclectionner la plage à répéter.3 Appuyez sur ▷■.
toutes les plages	1 Appuyez sur MODE jusqu'à ce que «REP ALL» apparaisse.2 Appuyez sur ▷■.
les plages dans un ordre aléatoire	1 Appuyez sur MODE jusqu'à ce que «SHUF REP» apparaisse.2 Appuyez sur ▷■.
des plages programmesmées	1 Appuyez sur MODE jusqu'à ce que «PGM REP» apparaisse.2 Programmez des plages(voir étape 3 à la page 14).3 Appuyez sur ▷■.

Pour annuler la lecture répétée

Appuyez sur MODE jusqu'à ce que l'indication «REP» disparaisse de la fenêtre d'affichage.

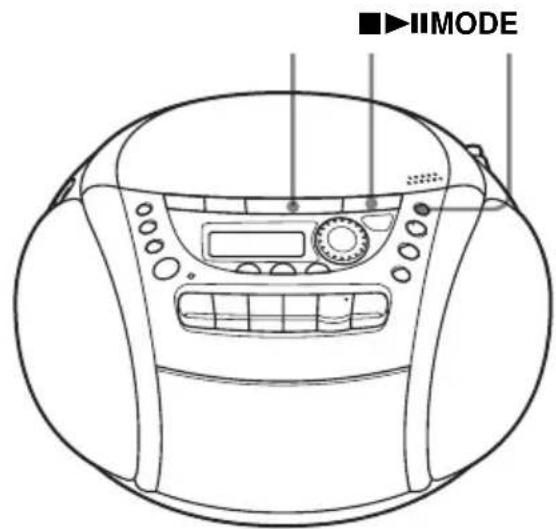

Lecture de plages dans un ordre quelconque

(Lecture aléatoire)

Vous pouvez reproduire des plages dans un ordre aléatoire.

1 Appuyez sur ■.

L'indication «Cd» apparaît dans la fenêtre d'affichage.

2 Appuyez sur MODE jusqu'à ce que l'indication «SHUF» apparaisse dans la fenêtre d'affichage. 3 Appuyez sur pour démarrer la lecture aléatoire.

Pour annuler la lecture aléatoire

Appuyez sur MODE jusqu'à ce que l'indication «SHUF» disparaisse de la fenêtre d'affichage.

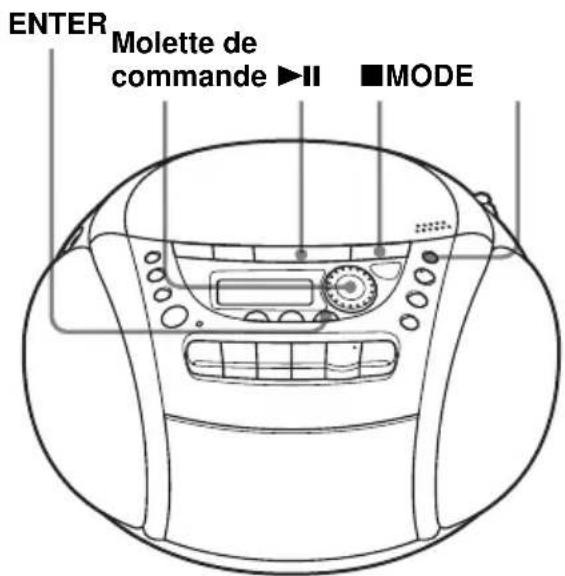

Création d'un programme personnalisé (Lecture programmée)

Vous pouvez agencer l'ordre de lecture de 20 plages par CD.

1 Appuyez sur ■.

L'indication «Cd» apparaît dans la fenêtre d'affichage.

2 Appuyez sur MODE jusqu'à ce que l'indication «PGM» apparaisse dans la fenêtre d'affichage. 3 Tournez la molette de commande pour sélectionner la plage que vous souhaitez programmer et appuyez sur ENTER.

Répétez cette étape.

Plage programmée / Ordre de lecture

4. Appuyez sur ▶ pour démarrer la lecture programmée.

Pour annuler une lecture programmée

Appuyez sur MODE jusqu'à ce que l'indication « PGM » disparaisse de la fenêtre d'affichage.

Pour vérifier l'ordre des plages avant la lecture

Appuyez sur ENTER.

Chaque fois que vous appuyez sur la touche, le numéro de plage apparaît dans l'ordre de la programmation.

Pour modifier le programme en cours

Appuyez une fois sur [cette touche] si le CD est arrêté et deux fois si le CD est en cours de lecture. Le programme en cours est effacé. Créez ensuite un nouveau programme en appliquant la procédure de programmation.

Conseils

• Vous pouvez reproduire à nouveau le même programme puisque les programmes musicaux restent en mémoire jusqu'à l'ouverture du compartiment à CD.
• Vous pouvez enregistrer votre propre programme musical. Après avoir créé votre programme, introduisez une cassette vierge et appuyez sur ● pour démarrer l'enregistrement.

La Radio

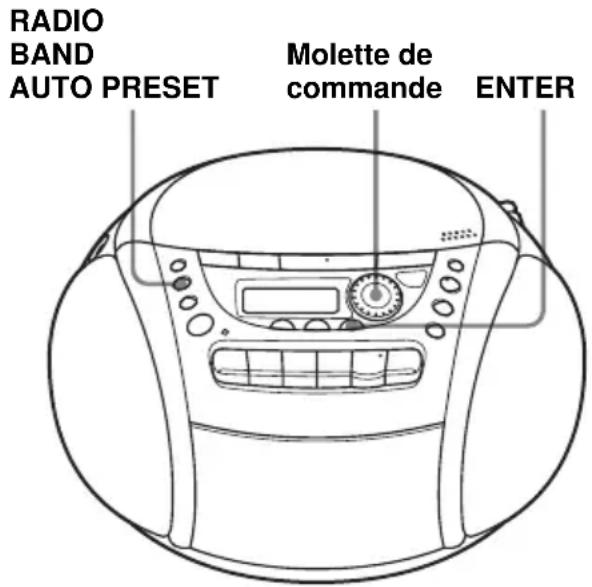

Présélection des stations de radio

Vous pouvez mémoriser des stations de radio dans la mémoire du lecteur. Vous pouvez présélectionner jusqu'à 30 stations de radio (CFD-E90), 20 en FM et 10 en AM dans l'ordre de votre choix, ou 40 stations de radio (CFD-E90L), 20 en FM et 10 en PO et GO, dans l'ordre de votre choix.

1. Appuyez sur RADIO•BAND•AUTO PRESET pour sélectionner la gamme de fréquences. 2. Maintenez la touche RADIO·BAND·AUTO PRESET enfoncée pendant 2 secondes jusqu'à ce que « AUTO » apparaisse dans la fenêtre d'affichage. 3. Appuyez sur ENTER. Les stations sont enregistrées dans la mémoire depuis les fréquences les plus basses jusqu'aux plus élevées.

Si une station ne peut être présélectionnée automatiquement

Les stations émettant un signal faible doivent être présélectionnées manuellement.

1. Appuyez sur RADIO•BAND•AUTO PRESET pour sélectionner la bande de fréquences. 2. Syntonisez la station de radio. 3. Maintenez la touche ENTER enfoncée pendant 2 secondes. 4. Sélectionnez le numéro préréglé que vous souhaitez attribuer à la nouvelle station en tournant la molette de commande. 5. Appuyez à nouveau sur ENTER. La nouvelle station remplace l'ancienne.

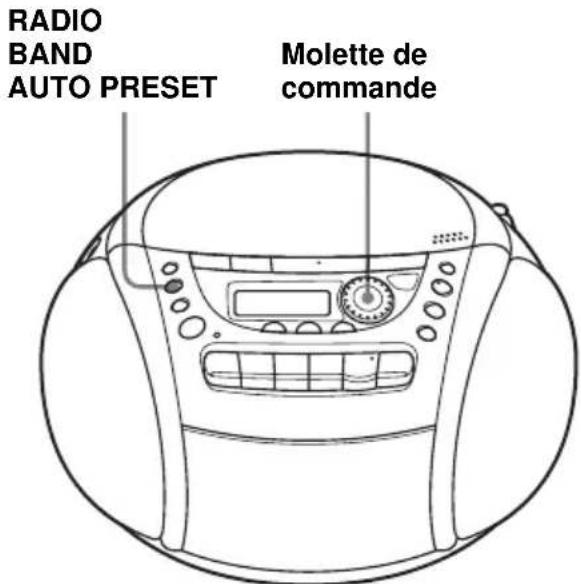

Écoute des stations de radio présélectionnées

Lorsque vous avez présélectionné les stations, utilisez la molette de commande du lecteur ou PRESET +, - sur la télécommande pour syntoniser vos stations préférées.

1. Appuyez sur RADIO•BAND•AUTO PRESET pour sélectionner la gamme de fréquences. 2. Tournez la molette de commande pour syntoniser la station présélectionnée.

Sur la télécommande

1. Appuyez sur BAND jusqu'à ce que la gamme de fréquences que vous souhaitez s'affiche. 2. Appuyez sur PRESET + ou - pour trouver une station enregistrée.

Amplificateur audio

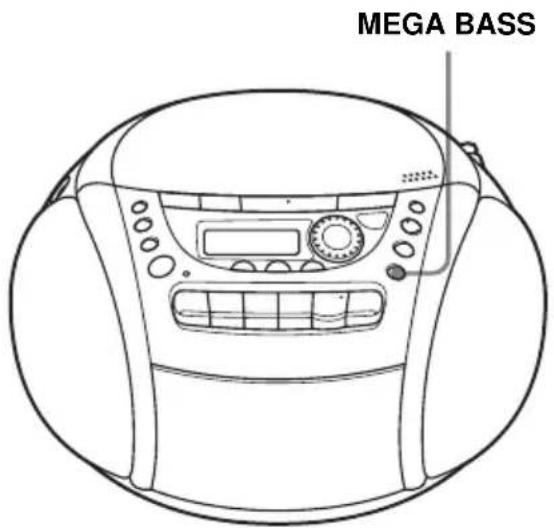

Sélection du champ sonore (MEGA BASS)

Vous pouvez régler le champ sonore du son que vous êtes en train d'écouter.

Renforcer les graves

Appuyez sur MEGA BASS.

L'indication «MEGA BASS» apparaît dans la fenêtre d'affichage.

Pour revenir au son normal, appuyez à nouveau sur cette touche.

Le programmateur

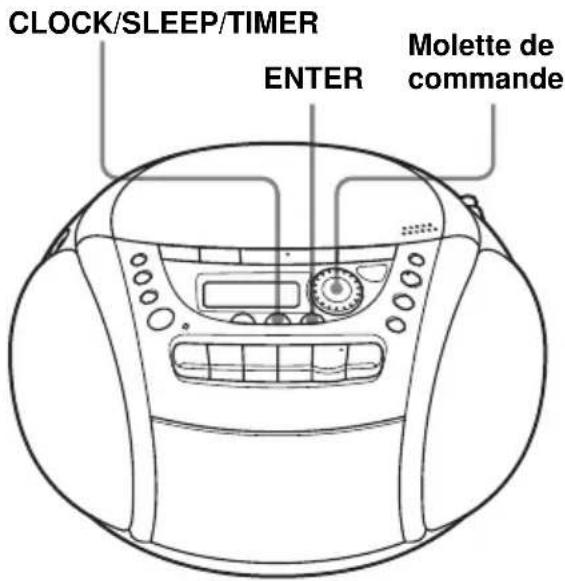

Réglage de l'horloge

L'indication «- -:- » apparaît dans la fenêtre d'affichage jusqu'à ce que vous ayez réglé l'horloge.

Avant de régler l'horloge, branchez le cordon d'alimentation (page 23).

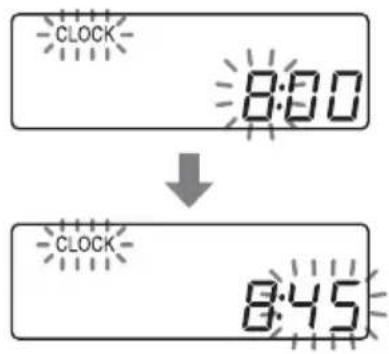

1. Maintenez enfoncée la touche CLOCK/SLEEP/TIMER jusqu'à l'affichage de «CLOCK».

Les chiffres de l'heure se mettent à clignoter.

2. Tournez la molette de commande jusqu'à ce que l'heure exacte soit réglée. Appuyez ensuite sur ENTER. Les chiffres des minutes se mettent à clignoter. Réglez les minutes en tournant la molette de commande jusqu'à ce que les minutes exactes soient affichées.

3. Appuyez sur ENTER. L'horloge commence à 00 seconde.

Conseil

Système d'affichage de l'heure : CFD-E90 : système à 12 heures ; CFD-E90L : système à 24 heures.

Se réveiller en musique

Vous pouvez vous réveiller en musique à une heure déterminée. Vérifiez que l'horloge est réglée (voir «Réglage de l'horloge» à la page 19).

Avant de commencer, assurez-vous que l'indication (horloge) n'est pas allumée dans la fenêtre d'affichage. Si elle est allumée, appuyez sur STANDBY.

1 Préparez la source de musique que vous désirez entendre.

Pour entendre Effectuez cette opération

la radio Choisissez une station.

un CD Introduisez un CD.

2 Appuyez sur CLOCK/SLEEP/TIMER jusqu'à ce que «TIMER» s'affiche, puis appuyez sur ENTER.

L'indication ④ (horloge) se met à clignoter.

3 Mettez le programmateur sur l'heure à laquelle vous désirez que la musique vous réveille en tournant la molette de commande, puis appuyez sur ENTER.

Réglez les minutes, puis appuyez sur ENTER.

4 Réglez le programmateur sur l'heure précise à laquelle vous voulez que la musique se coupe. (Procédez comme à l'étape 3.) 5 Sélectionnez la source de musique («CD» ou «RADIO») en tournant la molette de commande, puis appuyez sur ENTER. 6 Tournez la molette de commande pour régler le volume, puis appuyez sur ENTER.

7 Appuyez sur STANDBY.

L'indication ⊙ s'allume et l'alimentation se coupe.

À l'heure programmée, l'appareil se mettra sous tension et la musique se mettra en route, ensuite l'appareil se mettra hors tension à l'heure programmée et le lecteur passera en mode de veille.

Pour effectuer une vérification/modification lorsque la lecture débute

Appuyez sur CLOCK/SLEEP/TIMER jusqu'à ce que «TIMER» s'affiche, puis sur ENTER. Chaque fois que vous appuyez sur ENTER, un réglage mémorisé apparaît dans l'ordre programmé. Pour changer un réglage, affichez le réglage à modifier et réintroduisez-le.

Pour utiliser le lecteur avant que ne commence une lecture programmée

Allumez simplement le lecteur. Vous pouvez ensuite l'utiliser.

Si vous éteignez le lecteur avant l'heure programmée, la lecture programmée débutera à l'heure programmée.

Cependant, dans le cas de la radio, si vous écoutez une station différente de celle sélectionnée à l'étape 1 de la page 20, vous entendrez cette station à l'heure programmée. Veillez à choisir la station que vous désirez entendre avant d'éteindre le lecteur.

Pour arrêter la lecture

Appuyez sur OPERATE (ou POWER) pour éteindre l'appareil.

Remarques

Lorsque vous appuyez sur la touche STANDBY à l'étape 7 de la page 20, vérifiez que les touches du lecteur de cassette ne sont pas activées. - Lorsque vous appuyez sur la touche ◁ ou ▷ du lecteur de cassette en mode programmateur : si la longueur de bande d'une face dépasse la durée programmée, le lecteur se mettra hors tension à la fin de la cassette et pas à l'heure programmée.

Conseils

Pour quitter le mode de veille, appuyez sur STANDBY de façon à faire disparaître l'indication de la fenêtre d'affichage. - Les réglages programmés restent en mémoire jusqu'à ce que vous les réinitialisiez.

S'endormir en musique

Vous pouvez programmer le lecteur pour qu'il se mette automatiquement hors tension au bout de 10, 20, 30, 60, 90 ou 120 minutes, de façon à pouvoir vous endormir en écoutant de la musique.

CLOCK/SLEEP/TIMER

1. Reproduisez la source de musique que vous désirez. 2. Appuyez sur CLOCK/SLEEP/TIMER jusqu'à ce que « SLEEP » s'affiche, puis appuyez sur ENTER. 3. Tournez la molette de commande pour sélectionner les minutes jusqu'à ce que le lecteur se mette automatiquement hors tension.

Chaque fois que vous tournez la molette de commande, l'indication change comme suit :

60 → 90 → 120 → OFF → 10 → 20 → 30.

suite à la page suivante

S'endormir en musique (suite)

Pour annuler la fonction d'arrêt

Appuyez de nouveau sur OPERATE (ou POWER) pour éteindre l'appareil.

Remarque

Lorsque vous reproduisez une cassette à l'aide de cette fonction : si la longueur de bande d'une face dépasse la durée programmée, le lecteur ne se mettra pas hors tension avant que la cassette soit arrivée en fin de bande.

Conseils

• Vous pouvez vous endormir et vous réveiller avec la source musicale de votre choix. Réglez tout d'abord le programmateur de réveil (reportez-vous à la page 20), mettez l'appareil sous tension, puis réglez le programmateur d'extinction. Vous ne pouvez cependant pas programmer différentes stations de radio.
• Vous pouvez régler le volume différemment pour les programmateurs de réveil et d'extinction. Par exemple, vous pouvez vous endormir en écoutant la musique à faible volume et vous réveiller avec une musique à un volume plus élevé.

Installation

Sélection de la source d'alimentation

Vous pouvez utiliser le secteur ou des piles comme source d'alimentation.

2 vers une prise murale

1 Installation des piles de sauvegarde Introduisez trois piles R6 (AA) (non fournies) dans le compartiment à piles. Ces piles assurent la sauvegarde des données enregistrées dans la mémoire.

Remplacement des piles

Extraire les piles comme illustré.

Remarque

Avant de remplacer les piles, veillez à retirer le CD du lecteur.

suite à la page suivante

Selection de la source d'alimentation (suite)

2 Raccordement du cordon d'alimentation Branchez une extrémité du cordon d'alimentation fourni sur la prise AC IN située à l'arrière du lecteur et l'autre extrémité sur une prise murale.

Modification de l'intervalle de syntonisation AM/PO

L'intervalle de réglage AM/PO est réglé par défaut sur 9 kHz

Si vous devez modifier l'intervalle de syntonisation AM/PO, procédez comme suit :

1 Appuyez sur RADIO•BAND•AUTO PRESET jusqu'à ce que «AM» ou «MW» s'affiche. 2 Appuyez sur ENTER pendant 2 secondes. 3 Appuyez sur RADIO-BAND-AUTO PRESET pendant 2 secondes. «AM 9» «MW 9» ou «AM 10» «MW 10» clignote. 4 Tournez la molette de commande pour sélectionner «AM 9» «MW 9» pour l'intervalle 9 kHz ou «AM 10» «MW 10» pour l'intervalle 10 kHz. 5 Appuyez sur ENTER.

Après avoir modifié l'intervalle de syntonisation, vous devez accorder à nouveau vos stations radio AM/PO.

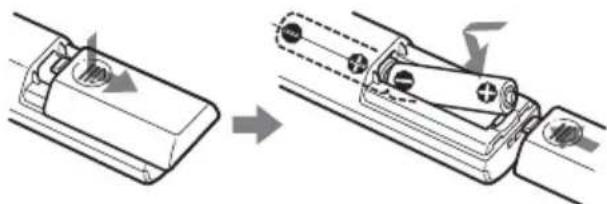

3 Introduction des piles dans la télécommande

Introduisez deux piles R03 (AAA) (non fournies).

Remplacement des piles

Dans des conditions normales d'utilisation, les piles ont une autonomie d'environ six mois. Lorsque le lecteur ne répond plus à la télécommande, remplacez toutes les piles par des piles neuves.

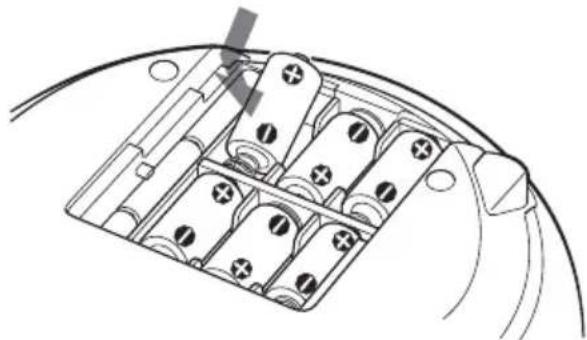

4 Utilisation du lecteur avec les piles Introduisez six piles R14 (C) (non fournies) dans le compartiment à piles. Pour faire fonctionner le lecteur avec des piles, débranchez le cordon d'alimentation du lecteur.

Remplacement des piles

Remplacez les piles lorsque la luminosité de l'indicateur OPR/BATT diminue ou lorsque le lecteur cesse de fonctionner. Remplacez toutes les piles en même temps.

Remarques

• Avant de remplacer les piles, veillez à retirer le CD du lecteur.
• Si vous faites fonctionner le lecteur sur piles, vous ne pouvez pas mettre le lecteur sous tension à l'aide de la télécommande.

Conseil

Lorsque vous faites fonctionner le lecteur sur piles, remplacez les piles de sauvegarde lorsque l'affichage de l'heure s'atténue ou que vous ne pouvez plus activer le programmateur. Remplacez toutes les piles. Dans des conditions normales d'utilisation, les piles de sauvegarde offrent une autonomie d'environ six mois. Pour sauvegarder les données en mémoire, remplacez les piles alors que le câble d'alimentation est raccordé.

Raccordement d'appareils en option (CFD-E90L uniquement)

Vous pouvez enregistrer un CD sur un MiniDisc ou écouter le son transmis par un magnétoscope, un téléviseur ou un lecteur/enregistreur MiniDisc via les haut-parleurs de ce lecteur.

Mettez chacun des appareils hors tension avant de procéder à quelque raccordement que ce soit.

Pour plus de détails, reportez-vous au mode d'emploi de l'appareil à raccorder.

Enregistrement d'un CD sur une platine MiniDisc ou DAT

• Sélectionnez le câble de connexion en fonction du type de la prise d'entrée numérique de l'enregistreur à raccorder. Pour plus de détails, reportez-vous au mode d'emploi de l'ordinateur à raccorder. La prise OPTICAL DIGITAL OUT (CD) de cet appareil est de forme carrée.

Type de prise de l'appareil à raccorder | Désignation du câble de connexion

Minifiche optique POC-15AB (enregistreur MiniDisc, etc.)

Connecteur optique de forme carrée POC-15A (enregistreur MiniDisc, enregistrateur DAT, etc.)

1 Ouvrez le couvercle des prises MD LINK de ce lecteur et connectez la prise OPTICAL DIGITAL OUT (CD) à la prise d'entrée numérique de l'enregistreur MiniDisc ou un autre composant à l'aide du câble de connexion numérique (non fourni). 2 Mettez ce lecteur et l'appareil raccordé sous tension. 3 Préparez l'appareil raccordé en vue de l'enregistrement. 4 Lancez la lecture d'un CD sur ce lecteur.

Suite à la page suivante

Raccordement d'appareils en option (suite)

Écoute d'un téléviseur, d'un magnétoscope et d'un lecteur/enregistreur MiniDisc

• Pour un enregistreur MiniDisc : câble doté d'une prise mini-stéréo des deux côtés. Pour un téléviseur ou un magnétoscope : câble doté d'une prise mini-stéréo à une extrémité et de deux prises phono à l'autre.

1 Ouvrez le couvercle des prises MD LINK de ce lecteur et raccordez la prise LINE IN à la prise de sortie de la ligne du lecteur MiniDisc ou un autre composant à l'aide du câble de connexion audio (non fourni). 2 Mettez ce lecteur et l'appareil raccordé sous tension. 3 Appuyez sur LINE et démarrez la lecture sur l'appareil raccordé. Le son de l'appareil raccordé est diffusé par les haut-parleurs.

Remarque

Branchez fermement les câbles afin d'éviter tout dysfonctionnement.

Conseil

Vous pouvez enregistrer le son de l'appareil raccordé. Introduisez une cassette vierge dans le compartiment à cassette et appuyez ensuite sur (page 11).

Informations complémentaires

Précautions

Sécurité

• Le faisceau laser utilisé dans le lecteur CD est nuisible pour les yeux : ne tentez pas de démonter le boîtier. Confiez l'entretien exclusivement à un personnel qualifié.
• Si un objet solide ou liquide pénètre dans le lecteur, débranchez le lecteur et faites-le vérifier par un personnel qualifié avant de le réutiliser.
• Les disques de formes non standard (par exemple, en forme de cœur, de carré, d'étoile) ne peuvent pas être lus sur ce lecteur. Si vous essayez malgré tout, vous risquez d'endommager le lecteur. N'utilisez pas ce type de disques.

Sources d'alimentation

• Pour un fonctionnement sur secteur, vérifiez si la tension de service du lecteur est identique à la tension d'alimentation locale (voir « Spécifications ») et utilisez le cordon d'alimentation secteur fourni ; n'utilisez aucun autre type.
• Le lecteur n'est pas déconnecté de la source d'alimentation électrique (secteur) tant qu'il est branché à une prise murale, même si le lecteur est mis hors tension.
• Si vous faites fonctionner le lecteur sur piles, utilisez six piles R14 (C).
• Si vous prévoyez de ne pas utiliser les piles, retirez-les du lecteur de façon à éviter tout dommage causé par une fuite ou une corrosion des piles.
• La plaquette signalétique indiquant la tension de service, la consommation électrique, etc., se situe sous l'appareil.

Installation

• Ne laissez pas le lecteur à proximité de sources de chaleur ou exposé au rayonnement direct du soleil, à un empoussièrement excessif ou à des chocs mécaniques.
• Ne posez pas le lecteur dans un endroit incliné ou instable.
• Ne placez aucun objet à moins de 10 mm des côtés de l'appareil. Les orifices de ventilation doivent être dégagés en permanence pour que le lecteur puisse fonctionner correctement et prolonger la durée de vie de ses composants.
• Si le lecteur est laissé dans une voiture stationnée au soleil, placez-le dans un endroit de la voiture où il n'est pas exposé au rayonnement direct du soleil.
• Étant donné que les haut-parleurs utilisent un aimant puissant, conservez les cartes de crédit à code magnétique et les montres à remontoir mécanique à l'écart du lecteur afin d'éviter tout dommage causé par les aimants.

Utilisation

• Si le système est déplacé sans transition d'un endroit frais à un endroit chaud, ou s'il est placé dans une pièce très humide, de la condensation peut se former sur la lentille à l'intérieur de la partie CD du lecteur. Dans ce cas, le lecteur CD ne fonctionnera pas correctement. Retirez le CD et attendez pendant une heure environ jusqu'à ce que la condensation se soit évaporée.
• Si le lecteur n'a pas été utilisé pendant une période prolongée, réglez-le en mode de lecture et laissez-le chauffer quelques minutes avant d'introduire une cassette.

Précautions (suite)

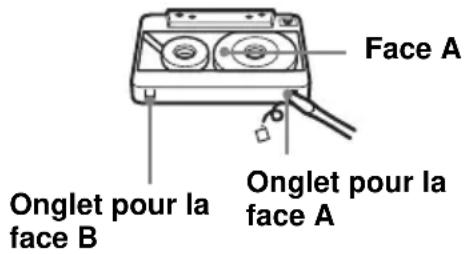

Remarques sur les cassettes

• Brisez l'onglet de la face A ou B de la cassette pour éviter tout enregistrement accidentel. Si vous souhaitez réutiliser la cassette en vue d'un enregistrement, recouvrez de bande adhésive l'orifice de l'onglet brisé.

• Nous déconseillons l'utilisation de cassettes d'une durée supérieure à 90 minutes, sauf pour l'enregistrement et la lecture continus de longue durée.

Remarques sur les CD

• Avant d'écouter un CD, nettoyez-le à l'aide d'un chiffon de nettoyage en frottant du centre vers l'extérieur.

• N'utilisez pas de solvants tels que du benzène, des diluants, des détergents disponibles dans le commerce ou des vaporisateurs antistatiques pour disques vinyle.
• N'exposez pas les CD au rayonnement direct du soleil ou à des sources de chaleur tels que des conduits d'air chaud, et ne les laissez pas dans une voiture stationnée au soleil étant donné que la température peut augmenter considérablement dans l'habitacle.
• Évitez de coller du papier ou des autocollants sur le CD ou de griffer la surface du CD.
• Après avoir écouté un CD, rangez-le dans son boîtier de protection.

Les rayures, les souillures et les traces de doigts sur les CD peuvent provoquer des erreurs de lecture.

À propos des CD-R/CD-RW

Ce lecteur peut reproduire les CD-R/CD-RW enregistrés au format CD-DA*, mais les capacités de lecture dépendent de la qualité du disque et de l'état du système d'enregistrement.

• CD-DA est l'abréviation de Compact Disc Digital Audio. Il s'agit d'une norme d'enregistrement utilisée pour les CD audio.

Disques audio encodés par des technologies de protection des droits d'auteur

Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Dernièrement, certaines compagnies de disque ont lancé sur le marché divers types de disques de musique encodés selon des technologies de protection des droits d'auteur. Notez que, parmi ces types de disques, certains ne sont pas conformes à la norme CD. La lecture de ces disques peut alors être impossible avec cet appareil.

Si vous avez des questions ou des difficultés au sujet de ce lecteur, consultez votre revendeur Sony.

Dépannage

Généralités

Le lecteur ne se met pas sous tension.

• Branchez correctement le cordon d'alimentation sur la prise AC IN et sur une prise murale. Assurez-vous que les piles ont été correctement introduites.
• Remplacez toutes les piles par des neuves si elles sont épuisées.
• Vous ne pouvez pas mettre le lecteur sous tension à l'aide de la télécommande si vous faites fonctionner le lecteur avec des piles.

Il n'y a pas de son.

• Débranchez les écouteurs lorsque vous écoutez le son via les haut-parleurs.

L'appareil s'est mis hors tension brusquement.

• Remplacez toutes les piles par des neuves.

Un son inhabituel est diffusé.

Le son est parasité, faible ou de mauvaise qualité.

• Remplacez toutes les piles par des neuves si elles sont épuisées.

Plusieurs indications s'affichent l'une après l'autre.

• Le lecteur est en mode de démonstration.

Réglez l'horloge, ou mettez l'appareil sous tension et appuyez sur DISPLAY pendant environ 2 secondes pour annuler le mode de démonstration.

Des bruits sont audibles.

• Quelqu'un utilise un téléphone portable ou un autre appareil qui émet des ondes radio à proximité du lecteur.

Éloignez le téléphone portable, etc., du lecteur.

Lecteur CD

La lecture du CD ne démarre pas ou l'indication « no diSC » s'allume dans la fenêtre d'affichage, même lorsque le CD est en place.

• Placez le CD, étiquette vers le haut. Nettoyez le CD.
• Retirez le CD et laissez le compartiment à CD ouvert pendant environ une heure pour faire disparaître toute trace de condensation due à l'humidité. Le CD-R/CD-RW n'a pas été finalisé. Finalisez-le avec l'appareil d'enregistrement.
• La qualité du CD-R/CD-RW, de l'ordinateur d'enregistrement ou du logiciel d'application est insuffisante.
• Remplacez toutes les piles en même temps si elles sont épuisées.

Le son baisse.

Des bruits sont audibles.

• Réduisez le volume.
• Nettoyez le CD ou remplacez-le s'il est fort endommagé.
• Placez le lecteur dans un endroit exempt de toute vibration.
• Nettoyez la lentille avec une soufflette disponible dans le commerce.
• Il est possible que le son diminue ou que des parasites soient présents lors de l'utilisation de CD-R/CD-RW de mauvaise qualité ou si l'appareil d'enregistrement ou le logiciel d'application est défectueux.

Impossible d'ouvrir ou de fermer le couvercle du compartiment à CD.

• Placez le lecteur sur une surface plane et essayez de nouveau d'ouvrir ou de fermer le couvercle.

Dépannage (suite)

Radio

Le son est faible ou de mauvaise qualité.

• Remplacez toutes les piles en même temps si elles sont épuisées. Éloignez le lecteur du téléviseur.
• Si vous utilisez la télécommande lorsque vous écoutez la radio en ondes AM (CFD-E90) ou PO/GO (CFD-E90L), des parasites peuvent se produire. Ce phénomène est inévitable.

L'image de votre téléviseur est déstabilisée.

• Si vous écoutez une émission FM à proximité du téléviseur avec une antenne intérieure, éloignez le lecteur du téléviseur.

Lecteur de cassette

La bande magnétique reste immobile lorsque vous appuyez sur une touche de commande.

• Refermez correctement le compartiment à cassette.

La touche REC ne fonctionne pas. La cassette ne donne rien en lecture.

Assurez-vous que l'onglet de protection de la cassette est en place.

La cassette n'est pas complètement effacée.

• Nettoyez la tête d'effacement (voir page 31).
• Remplacez toutes les piles si elles sont épuisées.
• La source reproductive est enregistrée sur une cassette TYPE II (position haute) ou TYPE IV (métal) à l'aide de cet appareil. Utilisez des cassettes TYPE I (normales) pour l'enregistrement et la lecture.

La cassette n'enregistre rien.

Assurez-vous que la cassette a été introduite correctement. Assurez-vous que l'onglet de protection de la cassette est en place.

Le son est faible.

Le son est de mauvaise qualité.

• Nettoyez les têtes, le galet presseur et les cabestans (voir page 31). Démagnétisez les têtes à l'aide d'un démagnétiseur (voir page 31).

Le son présente une distorsion.

• Une cassette TYPE II (position haute) ou TYPE IV (métal) est présente. Utilisez une cassette TYPE I (normale) uniquement.

Programmateur

Le programmateur ne fonctionne pas.

Assurez-vous que l'heure de l'horloge est correcte. - Vérifiez si l'alimentation électrique a été coupée. Assurez-vous que l'indication (horloge) est bien affichée.

Télécommande

La télécommande ne fonctionne pas.

• Remplacez toutes les piles de la télécommande en même temps si elles sont épuisées. Assurez-vous que vous dirigez la télécommande vers le capteur de télécommande du lecteur.
• Écartez tous les obstacles qui se trouvent entre la télécommande et le lecteur. Assurez-vous que le capteur de télécommande n'est pas exposé à une forte luminosité telle que la lumière directe du soleil ou d'une lampe fluorescente. Rapprochez-vous du lecteur lorsque vous utilisez la télécommande.

Si après avoir appliqué les remèdes ci-dessus vous rencontrez toujours des problèmes, débranchez le cordon d'alimentation et retirez toutes les piles. Lorsque toutes les indications ont disparu de la fenêtre d'affichage, rebranchez le cordon d'alimentation et réintroduisez les piles. Si le problème persiste, consultez votre revendeur Sony.

Entretien

Nettoyage de la lentille

Si la lentille s'encrasse, elle peut provoquer des erreurs de lecture du CD. Utilisez une soufflette vendue dans le commerce pour la nettoyer.

Nettoyage des têtes de lecture et du trajet de la bande magnétique

Nettoyez les têtes, le galet presseur et le cabestan à l'aide d'un coton-tige légèrement imbibé d'un liquide de nettoyage ou d'alcool toutes les 10 heures d'utilisation de manière à garantir une qualité de lecture et d'enregistrement optimale. Pour réaliser des enregistrements de qualité, nous vous conseillons de nettoyer toutes les surfaces de passage de la bande magnétique avant d'enregistrer.

N'introduisez une cassette qu'après séchage complet des parties nettoyées.

Démagnétisation des têtes

Après 20 à 30 heures d'utilisation, le magnétisme résiduel accumulé sur les têtes peut être suffisant pour commencer à entraîner une perte de hautes fréquences et un sifflement. À ce moment, démagnétisez les têtes et toutes les parties métalliques situées sur le trajet de la bande magnétique à l'aide d'un démagnétiseur disponible dans le commerce.

Nettoyage du châssis

Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Spécifications

Lecteur CD

Système

Système audionumérique à disques compacts

Propriétés de la diode laser

Matériau : GaAlAs

Longueur d'onde : 780 nm

Durée d'émission : continue

Sortie laser : inférieure à 44,6 μW

(Cette sortie est mesurée à une distance de 200 mm de la surface de la lentille de l'objet sur le capteur oblique avec une ouverture de 7 mm.)

Vitesse de rotation

200 à 500 tr/min (rpm) (CLV)

Nombre de canaux

2

Réponse en fréquence

20-20000 Hz

Pleurage et scintillement

Inférieur à la limite mesurable

Radio

Plage de fréquences

CFD-E90

FM 87,5 à 108 MHz

AM 531 à 1611 kHz (pas de 9 kHz)

530 à 1610 kHz (pas de 10 kHz)

CFD-E90L

FM 87.5 à 108 MHz

PO 531 à 1611 kHz (pas de 9 kHz)

530 à 1610 kHz (pas de 10 kHz)

GO 153 à 279 kHz

IF

FM : 10,7 MHz

AM/PO/GO : 450 kHz

Antennes

FM : antenne télescopique

Système d'enregistrement

Stéréo à 2 voies et 4 pistes

Temps de bobinage rapide

Approx. 110 s avec une cassette C-60 Sony

Réponse en fréquence

TYPE I (normal) : 50 - 15 000 Hz

Haut-parleurs

Pleine plaque : 8 cm de diamètre (3 1/8 pouces),

4 Ω, type conique (2)

Sorties

Prise écouteurs (miniprise stéréo)

Pour écouteurs de 16-68 Ω d'impédance

Puissance de sortie maximale

4 W

Puissance de raccordement

Pour le lecteur CD, cassette et la radio :

Modèle pour la Corée : 220 V CA, 60 Hz

Autres modèles : 230 V AC, 50 Hz

Pour la sauvegarde de la mémoire :

4,5 V CC, 3 piles R6 (AA)

Pour la télécommande :

Consommation électrique

CA 14 W

Autonomie des piles

Pour le lecteur CD, cassette et la radio :

Enregistrement FM

Sony R14P : environ 13,5 h

Sony alcaline LR14 : environ 20 h

Lecture d'une cassette

Sony R14P : environ 7,5 h

Sony alcaline LR14 : environ 15 h

Lecture CD

Sony R14P : environ 2,5 h

Sony alcaline LR14 : environ 7 h

Dimensions

environ 272 x 164 x 285 mm (l/h/p)

(10 3/4 x 6 1/2 x 11 1/4 pouces) (parties saillantes

comprises)

Poids

Cordon d'alimentation (1)

Télécommande (1)

La conception et les spécifications sont sujettes à modifications sans préavis.

Accessoires en option

Écouteurs Sony MDR

Index

A, B, C

Création d'un programme personnalisé 14

Démagnétisation des têtes 31

Dépannage 29

Écouter

des présélections radio 17

Écoute d'un téléviseur, d'un magnétoscope et d'un lecteur MiniDisc 26 la radio 6

Enregistrer sur une cassette 10

Fenêtre d'affichage 12

Installation 23

L

Lecteur CD 12

Lecture

d'un CD 4

d'une cassette 8

répétée de plages 13

Lecture aléatoire 14

Lecture programmée 14

Lecture répétée 13

Localisation d'un passage spécifique sur une plage 12

M

MEGABASS 18

N

Nettoyage

châssis 31

têtes de lecture et trajet de la bande 31

0

Optimisation de la réception radio 7

P, Q

Piles

pour la mémoire 23

pour la télécommande 24

pour le lecteur 24

Présélection de stations de radio 16

Programmateur

S'endormir en musique 21

Se réveiller en musique 20

R

Raccordement du cordon

d'alimentation 23

d'appareils en option 25

Réglage de l'horloge 19

S, T

Sélection

champs sonores 18

plages 5

Sélection d'une source d'alimentation 23

Sources d'alimentation 23

Stations de radio

écouter 17

préselection 16

U, V, W, X, Y, Z

Utilisation de la fenêtre d'affichage 12

VORSICHT
