CFDG70L - Chaîne Hi-Fi SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur CD, cassette, radio FM/AM, entrée AUX, puissance de sortie 2 x 5 W
Utilisation	Idéal pour écouter de la musique à la maison ou en déplacement, compatible avec divers formats audio
Maintenance et réparation	Nettoyer régulièrement les têtes de lecture, vérifier les connexions, consulter un technicien pour les réparations internes
Sécurité	Éviter l'exposition à l'humidité, ne pas ouvrir l'appareil sans formation adéquate, utiliser des accessoires d'origine
Informations générales	Dimensions compactes, poids léger, design portable, autonomie sur secteur ou piles

FOIRE AUX QUESTIONS - CFDG70L SONY

Comment connecter mon SONY CFDG70L à une source audio externe ?

Pour connecter votre SONY CFDG70L à une source audio externe, utilisez le port AUX à l'arrière de l'appareil. Branchez un câble audio 3,5 mm de la sortie casque de votre appareil externe à l'entrée AUX du CFDG70L.

Pourquoi mon SONY CFDG70L ne lit pas les CD ?

Assurez-vous que le CD est propre et exempt de rayures. Vérifiez également que le format du CD est compatible avec le lecteur. Si le problème persiste, essayez de réinitialiser l'appareil ou de consulter le service après-vente.

Mon SONY CFDG70L ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si vous utilisez des piles, assurez-vous qu'elles sont chargées et correctement installées. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment régler la qualité du son sur mon SONY CFDG70L ?

Utilisez les boutons de réglage des basses et des aigus situés sur le panneau avant pour ajuster la qualité du son selon vos préférences. Vous pouvez également utiliser les préréglages d'égaliseur si disponibles.

Comment programmer une station de radio sur mon SONY CFDG70L ?

Pour programmer une station de radio, utilisez le bouton 'TUNER' pour sélectionner la radio, puis recherchez la station souhaitée. Une fois trouvée, maintenez le bouton de mémoire enfoncé pour enregistrer la station sur l'une des touches de présélection.

Le son de mon SONY CFDG70L est déformé, que faire ?

Vérifiez les réglages de volume et assurez-vous qu'il n'est pas au maximum. Examinez également si les enceintes sont correctement connectées et en bon état. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment effectuer une réinitialisation d'usine sur mon SONY CFDG70L ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le pendant environ 10 secondes. Ensuite, rebranchez l'appareil et allumez-le. Notez que cela peut effacer toutes les stations mémorisées et les réglages personnalisés.

MODE D'EMPLOI CFDG70L SONY

Mode d'emploi page 2 ^FR

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer le lecteur à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un technicien qualifié.

Information

Pour les utilisateurs en Europe

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Ce lecteur de disque compact fait partie des produits laser de la CLASSE 1.

L'étiquette CLASS 1 LASER PRODUCT est située à l'arrière.

AVERTISSEMENT

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

Afin d'éviter tout risque d'incendie et d'électrocution, ne pas poser d'objets remplis de liquide, vases ou autre, sur l'appareil.

A propos de ce manuel

Les instructions de ce manuel sont destinées aux modèles CFD-G70 et CFD-G70L. Avant de lire ce mode d'emploi, vérifiez le numéro de votre modèle. Le modèle CFD-G70L est utilisé dans ce manuel à titre de référence dans les illustrations.

Remarque

La désignation du commutateur de mise sous/hors tension de ce lecteur est la suivante:

"OPERATE": CFD-G70L

"POWER": CFD-G70

Table des matières

Opérations de base

Lecture d'un CD 4

Ecouter la radio 6

Lecture d'une cassette .... 8

Enregistrer sur une cassette 10

Le lecteur CD

Utilisation de la fenêtre d'affichage ..... 12

Localisation d'une plage spécifique ..... 12

Lecture répétée de plages (Lecture répétée).... 13

Lecture de plages dans un ordre quelconque (Lecture aléatoire) 14

Création d'un programme personnalisé (Lecture programmée) 15

La Radio

Présélection des stations de radio ..... 16

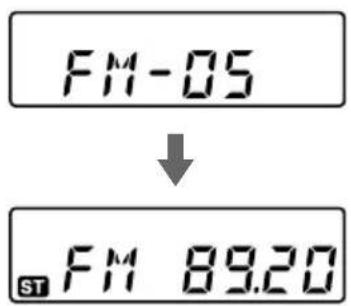

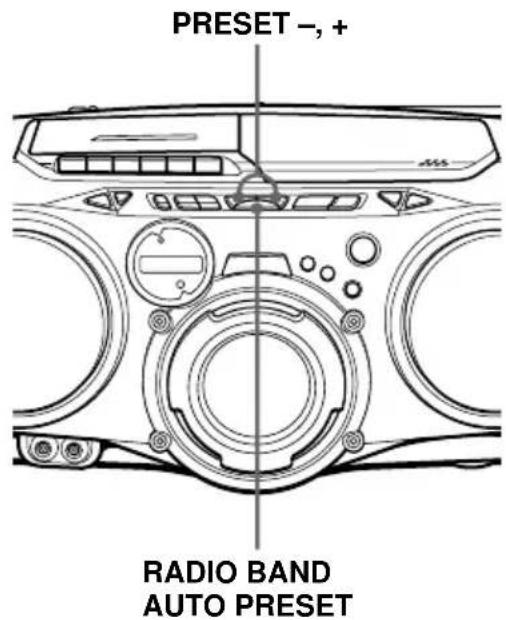

Ecoute des stations de radio présélectionnées...... 17

Amplificateur audio

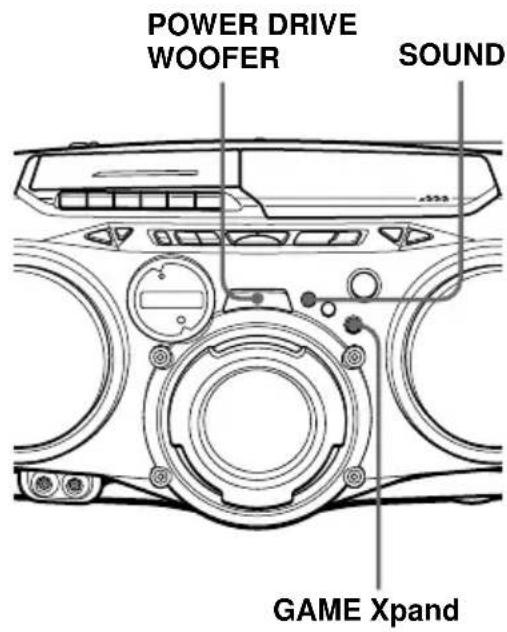

Sélection du champ sonore (SOUND/POWER DRIVE WOOFER/ GAME Xpand) 18

Le programmateur

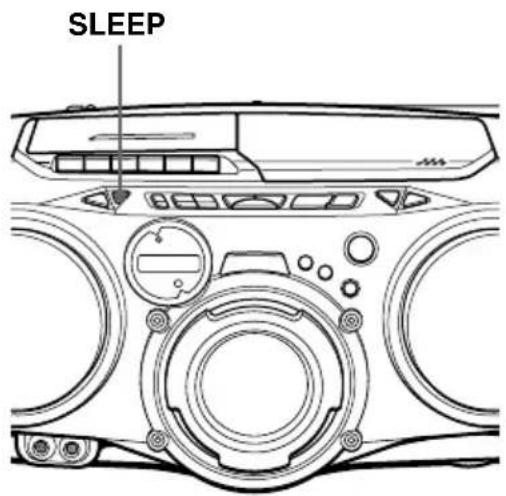

S'endormir en musique 19

Installation

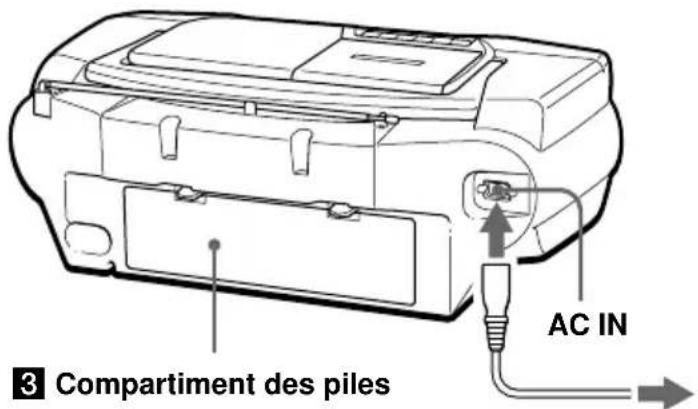

Sélection de la source d'alimentation...... 20

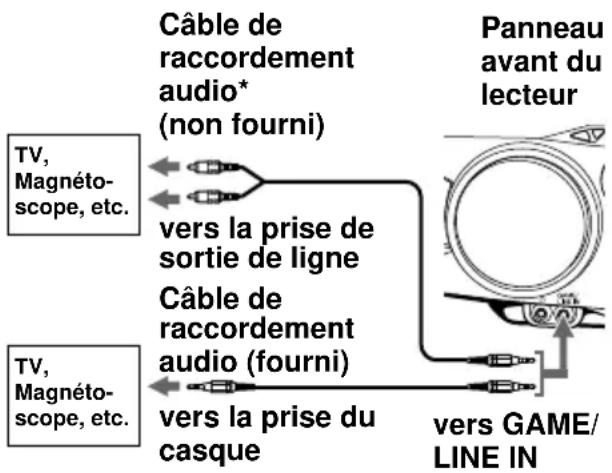

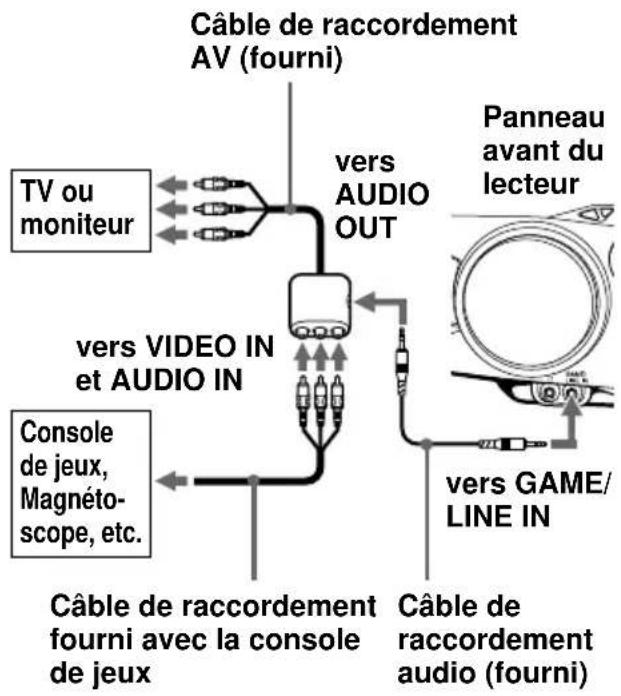

Raccordement à une console de jeux ou à d'autres éléments optionnels ...... 22

Informations complémentaires

Précautions 24

Dépannage 25

Entretien 28

Spécifications 29

Index 30

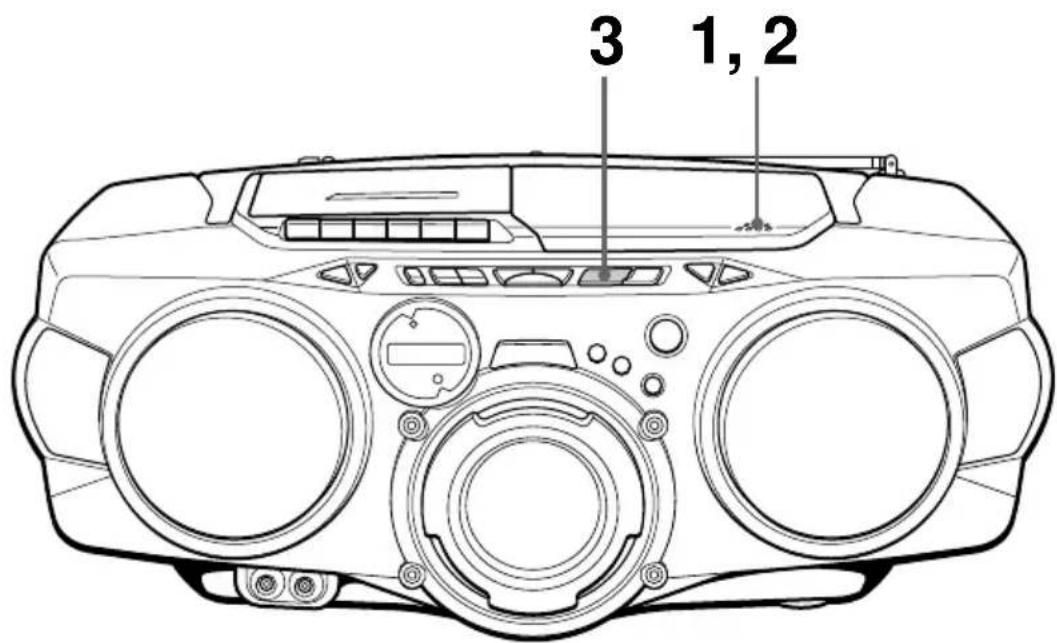

Lecture d'un CD

3 1, 2

Raccordez le cordon d'alimentation fourni (voir page 20).

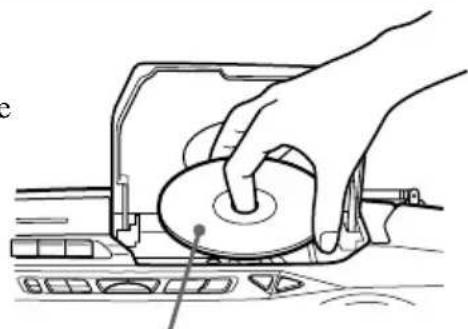

1 Appuyez sur ▲PUSH OPEN/

CLOSE pour ouvrir le compartiment de CD et placez le CD dans et placez le CD dans celui-ci.

Avec l'étiquette vers le haut

2 Refermez le couvercle du

3 Appuyez sur ▶II (▶ sur la télécommande).

CD

Le lecteur s'allume (mise sous tension instantanée) et reproduit toutes les plages une fois.

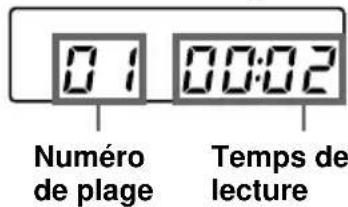

Fenêtre d'affichage

0:1 Numéro de plage 00:02 Temps de lecture

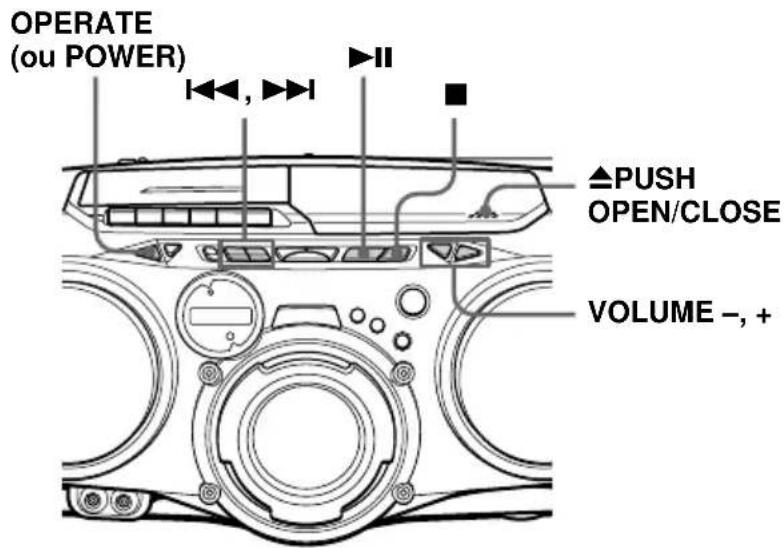

Utilisez ces touches pour des opérations complémentaires

OPERATE (ou POWER) ←←, ►►I ►II ▲PUSH OPEN/CLOSE VOLUME -, +

Pour Appuyez sur
régler le volume	VOLUME +, - (VOL +, - sur la télécommande)
arrêter la lecture ■
interrompre la lecture	▶II (III sur la télécommande)Appuyez à nouveau sur la touche pour reprendre la lecture après une pause.
passer à la plage suivante ▶▶I
revenir à la plage précédente ◀◀◀
retirer le CD ▲PUSH OPEN/CLOSE
mettre le lecteur sous/hors OPERATE (ou POWER, voir tension page 2)

A propos des CD-R/CD-RW

Ce lecteur est compatible avec les CD-R/CD-RW mais la capacité de lecture peut varier selon la qualité du disque, le dispositif d'enregistrement et le logiciel d'application.

Ecouter la radio

1 2

Raccordez le cordon d'alimentation fourni (voir page 20).

1 Appuyez sur RADIO BAND•AUTO PRESET

- + BAND RADIO AUTO PRESET

PRESET jusqu'à ce que la gamme d'ondes voulue apparaisse dans la fenêtre d'affichage (mise sous tension instantanée).

Chaque fois que vous appuyez sur la touche, la gamme d'ondes change comme suit:

2 Maintenez la touche TUNE + ou -

enfoncée jusqu'à ce que les chiffres de fréquence commencent à changer dans la fenêtre d'affichage.

Le lecteur explore automatiquement les fréquences radio et s'arrête dès qu'il capte clairement une station émettrice.

Si vous ne parvenez pas à syntoniser une station, appuyez plusieurs fois de suite sur la touche et changez la fréquence incrément par incrément.

FM 89.20 ST

Indique une émission FM stéréo

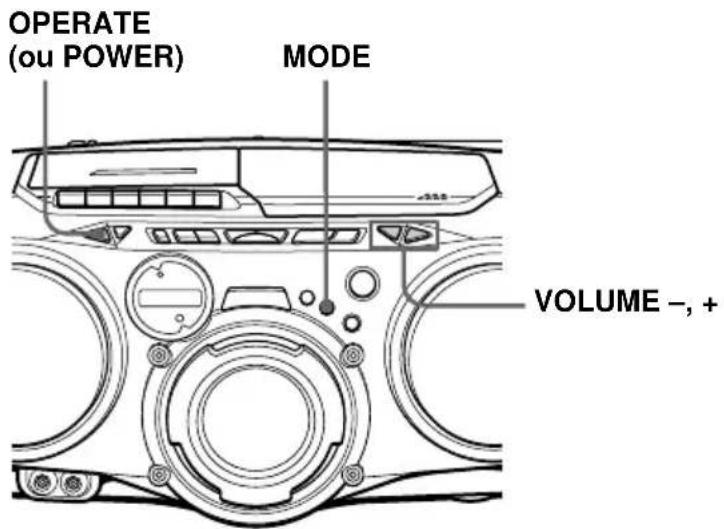

Utilisez ces touches pour des opérations complémentaires

OPERATE (ou POWER) MODE VOLUME -, +

Conseils

• Si la réception en FM comporte des parasites, appuyez sur MODE jusqu'à ce que l'indication "Mono" apparaisse dans la fenêtre d'affichage et que la radio diffuse un son monaural.
• Si vous devez modifier l'intervalle de syntonisation AM/PO, voir page 20.

Pour Appuyez sur
régler le volume	VOLUME +, - (VOL +, - sur la télécommande)
mettre la radio sous/hors tension	OPERATE (ou POWER, voir page 2)

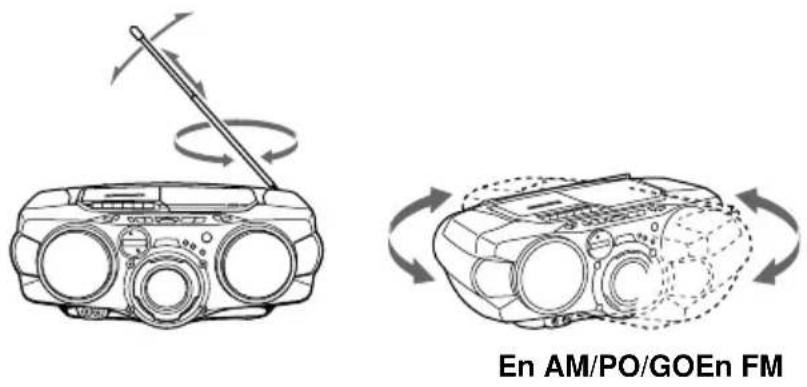

Pour améliorer la qualité de la réception radio

Réorientez l'antenne pour la réception FM. Réorientez le lecteur proprement dit pour la réception AM ou PO/GO.

En AM/PO/GOEn FM

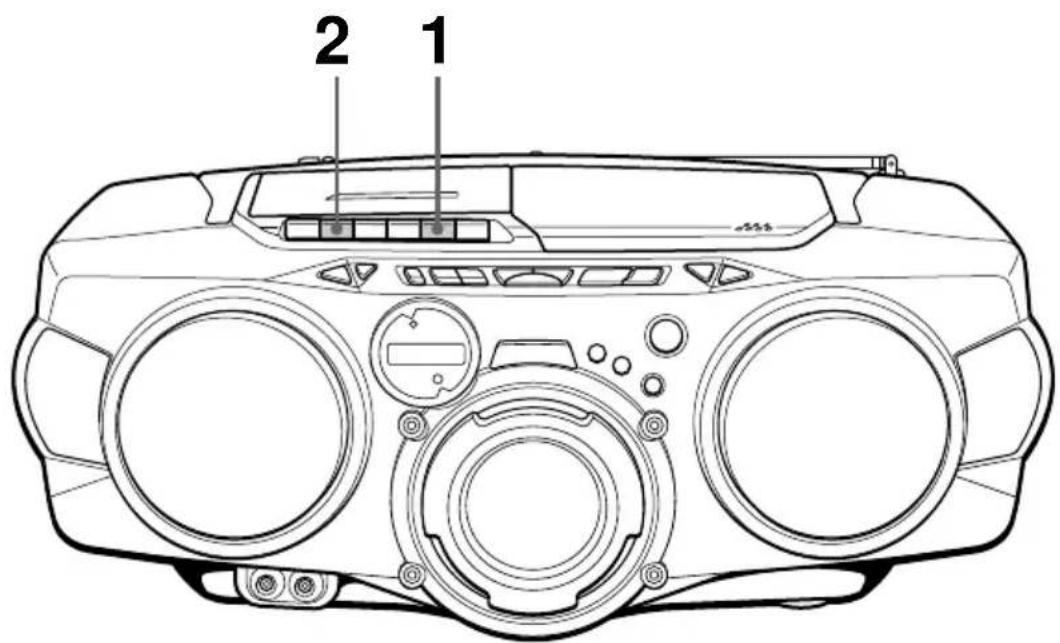

Lecture d'une cassette

2 1

Raccordez le cordon d'alimentation fourni (voir page 20).

1

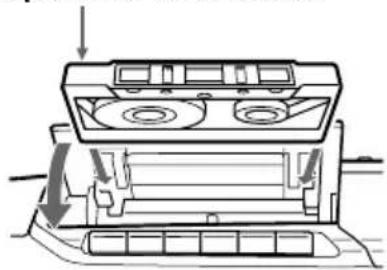

Appuyez sur ■▲ pour ouvrir le compartiment à cassette et introduisez une cassette enregistrée. Utilisez uniquement des cassettes TYPE I (normales). Refermez le compartiment.

Avec la face à reproduire vers le haut

2
Appuyez sur ▶. PLAY

Le lecteur se met automatiquement sous tension (mise sous tension instantanée) et entame la lecture.

Fenêtre d'affichage

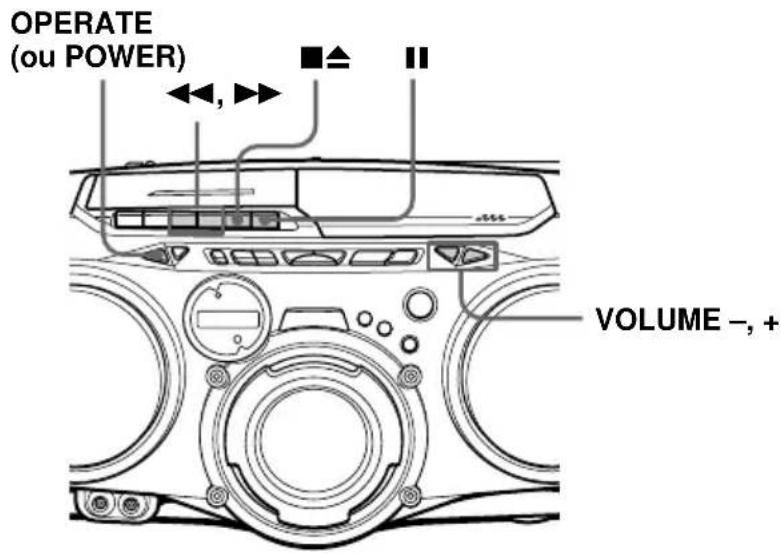

Utilisez ces touches pour des opérations complémentaires

OPERATE (ou POWER) ←←, ►► ■▲ ||| VOLUME -, +

Pour Appuyez sur
régler le volume	VOLUME +, - (VOL +, - sur la télécommande)
arrêter la lecture ▪▲
avancer ou rembobiner la cassette ▶▶ ou ◀◀
interrompre la lecture ▪
	Appuyez à nouveau sur la touche pour reprendre la lecture après une pause.
ejecter la cassette ▪▲
mettre le lecteur sous/hors tension OPERATE (ou POWER, voir page 2)

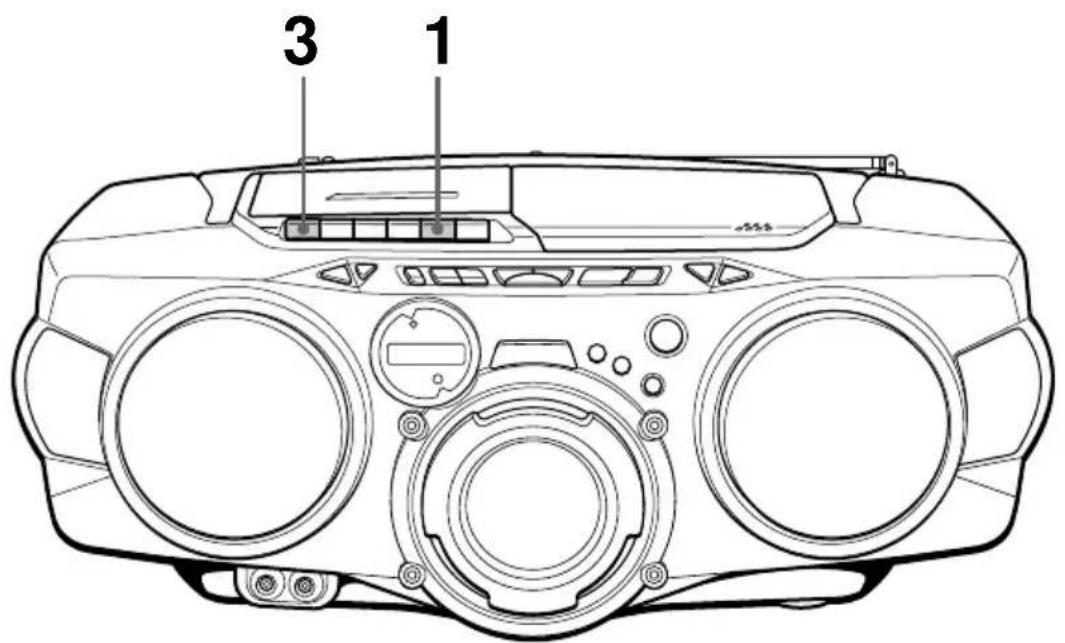

Enregistrer sur une cassette

3 1

Raccordez le cordon d'alimentation fourni (voir page 20).

1

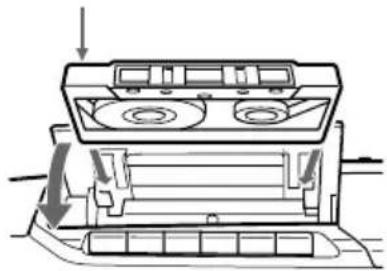

Appuyez sur ■▲ pour ouvrir le compartiment à cassette et introduisez une cassette vierge. Utilisez uniquement des cassettes TYPE I (normales).

Avec la face à enregistrer vers le haut

Sélectionnez la source que vous

CD

souhaitez enregistrer.

Pour enregistrer depuis le lecteur CD, introduisez le disque (voir page 4) et appuyez sur ■ dans la partie CD.

Fenêtre d'affichage

PRESET - + BAND RADIO AUTO PRESET

Pour enregistrer depuis la radio, syntonisez la station de votre choix (voir page 6).

3

Appuyez sur ● pour entamer REC

l'enregistrement (la touche ▶ est automatiquement enfoncée).

Conseils

- Le réglage du volume ou du champ sonore (voir page 18) n'affecte pas le niveau d'enregistrement. - CFD-G70L uniquement: Si après avoir enfoncé la touche ● à l'étape 3, un sifflement se fait entendre lors de l'émission PO/GO, appuyez sur MODE pour activer ISS (sélecteur de suppression des interférences) qui permet de réduire au minimum les parasites.

- Pour obtenir les meilleurs résultats, utilisez le secteur comme source d'alimentation.

• Pour effacer un enregistrement, procédez comme suit :

1 Introduisez la cassette dont vous voulez effacer l'enregistrement.

2 Appuyez sur II.

3 Appuyez sur ▶.

4 Appuyez sur ●.

5 Appuyez sur Ⅱ.

Utilisez ces touches pour des opérations complémentaires

OPERATE

(ou POWER) MIBE

11

arrêter l'enregistrement

interrompre l'enregistrement

Appuyez à nouveau sur la touche pour reprendre l'enregistrement.

mettre le lecteur sous/ OPERATE (ou POWER, voir hors tension page 2)

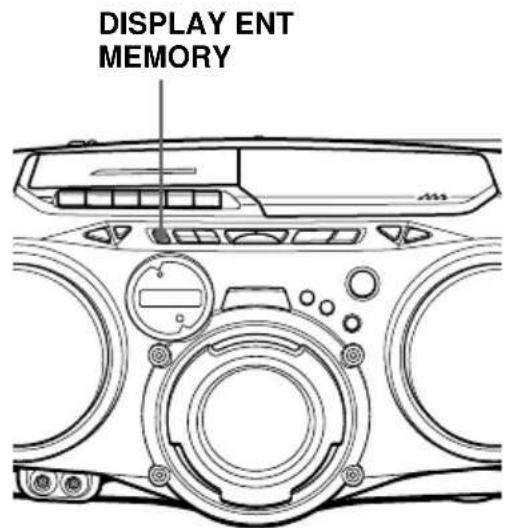

Utilisation de la fenêtre d'affichage

La fenêtre d'affichage vous permet de vérifier les informations relatives au CD.

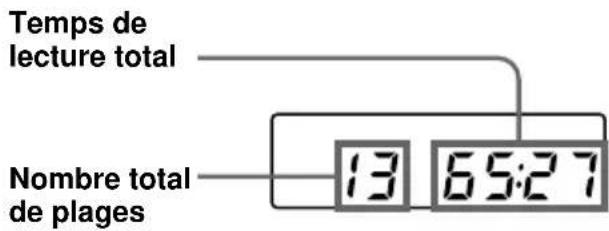

Vérification du nombre total de plages et du temps de lecture

Appuyez sur DISPLAY ENT•MEMORY en mode d'arrêt.

Temps de lecture total Nombre total de plages 13 65:27

Vérification de la durée restante

Appuyez sur DISPLAY ENT•MEMORY pendant la lecture d'un disque.

Pour afficher Appuyez

sur DISPLAY ENT·MEMORY

le numéro de la plage en cours foiset le une temps restant pour laplage en cours*

nombre de plages restantes et deux foisdurée restante du CD

le numéro de la plage en cours trois foiset le temps de lecture

* Si le disque compte plus de 20 plages, la durée restante apparaît dans la fenêtre d'affichage sous la forme “- - : - -”.

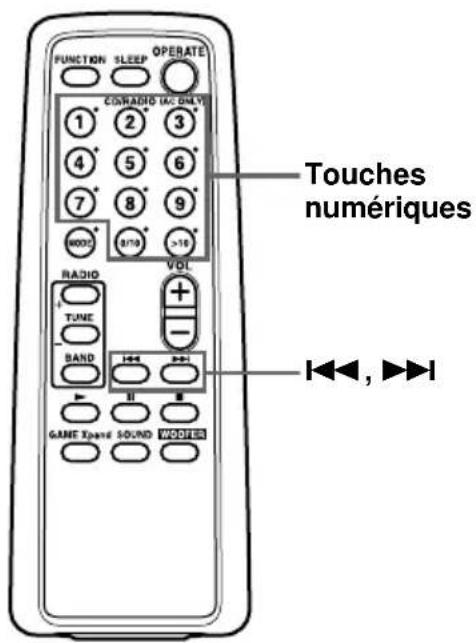

Localisation d'une plage spécifique

Vous pouvez rapidement localiser une plage sur un CD à l'aide des touches numériques de la télécommande. Vous pouvez également retrouver un passage spécifique sur une plage pendant la lecture d'un CD.

FUNCTION SLEEP OPERATE CORADIO (AC ONLY) 1 2 3 4 5 6 7 8 9 M000 >10 RADIO VOL TUNE BAND 144 >1 GAME Xpande SOUND WOOTERS Touches numériques ←→, ►→

Pour localiser	Appuyez sur
directement une plage spécifique	la touche numérique de la plage.
un passage pendant l'écoute	la touche ▶▶I (avancer) ou ◀◀◀ (reculer) pendant la lecture et maintenez-la enfoncée jusqu'à ce que vous trouviez le passage.
un passage tout en contrôlant la fenêtre d'affichage	la touche ▶▶I (avancer) ou ◀◀◀ (reculer) en mode de pause et maintenez-la enfoncée jusqu'à ce que vous trouviez le passage.

Remarque

Vous ne pouvez démarrer la lecture si l'indication "SHUF" ou "PGM" est allumée dans la fenêtre d'affichage. Désactivez l'indication en appuyant sur ■.

Conseil

Pour localiser une plage au-delà du numéro 10, appuyez d'abord sur >10 et ensuite sur les touches numériques correspondantes.

Exemple: Pour écouter la plage 23, appuyez d'abord sur >10 et ensuite sur 2 et sur 3.

Lecture répétée de plages (Lecture répétée)

Vous pouvez activer la lecture répétée de plages dans les modes de lecture normale, aléatoire ou programmée (voir pages 14 - 15).

MODE

1 Appuyez sur ■.

L'indication "Cd" apparaît dans la fenêtre d'affichage.

suite à la page suivante

Lecture répétée de plages (Lecture répétée) (suite)

2 Procédez comme suit.

Pour répéter	Procédez comme suit
une seule plage	1 Appuyez sur MODE jusqu'à ce que “REP 1” apparaisse.2 Appuyez sur ◀◀◀ ou ▶▶▶ pour sélectionner la plage à répéter.3 Appuyez sur ▶■.
toutes les plages	1 Appuyez sur MODE jusqu'à ce que “REP ALL” apparaisse.2 Appuyez sur ▶■.
les plages dans un ordre aléatoire	1 Appuyez sur MODE jusqu'à ce que “SHUF REP” apparaisse.2 Appuyez sur ▶■.
des plages programmées	1 Appuyez sur MODE jusqu'à ce que “PGM REP” apparaisse.2 Programmez des plages (voir étape 3 à la page 15).3 Appuyez sur ▶■.

Pour annuler la lecture répétée

Appuyez sur MODE jusqu'à ce que l'indication "REP" disparaisse de la fenêtre d'affichage.

A propos de la télécommande

• Utilisez ▶ au lieu de ▶II.
• Lorsque vous avez sélectionné "REP 1", sélectionnez la plage en appuyant sur les touches numériques.

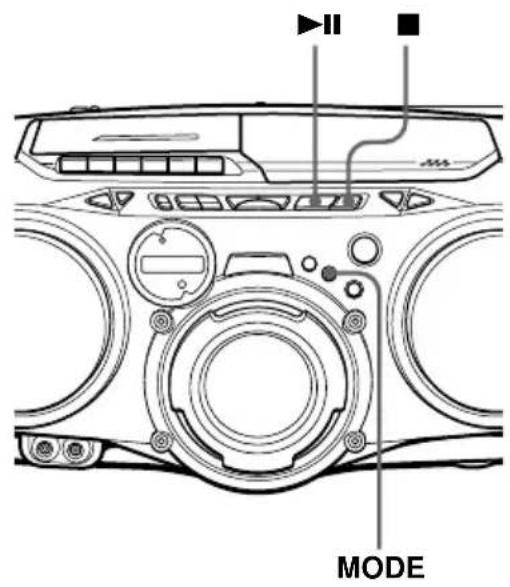

Lecture de plages dans un ordre quelconque (Lecture aléatoire)

Vous pouvez reproduire des plages dans un ordre aléatoire.

MODE

1 Appuyez sur ■.

L'indication "Cd" apparaît dans la fenêtre d'affichage.

2 Appuyez sur MODE jusqu'à ce que l'indication "SHUF" apparaisse dans la fenêtre d'affichage.

3 Appuyez sur ▶II pour démarrer la lecture aléatoire.

Pour annuler la lecture aléatoire

Appuyez sur MODE jusqu'à ce que l'indication "SHUF" disparaisse de la fenêtre d'affichage.

Sur la télécommande

Utilisez ▶ au lieu de ▶II.

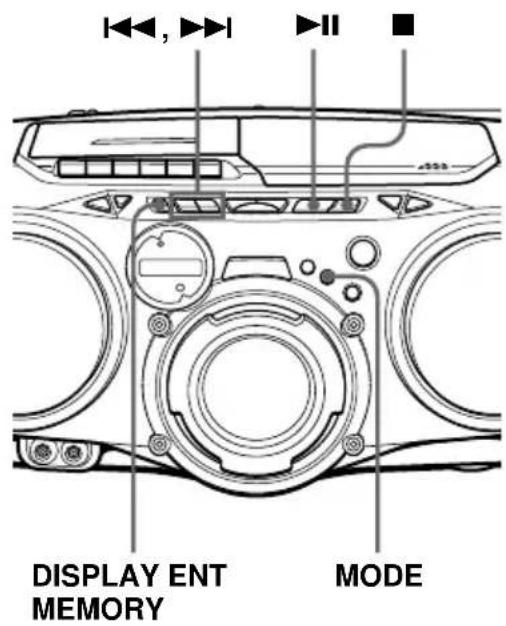

Création d'un programme personnalisé (Lecture programmée)

Vous pouvez agencer l'ordre de lecture de 20 plages par CD.

DISPLAY ENT MEMORY MODE

1 Appuyez sur ■.

L'indication "Cd" apparaît dans la fenêtre d'affichage.

2 Appuyez sur MODE jusqu'à ce que l'indication "PGM" apparaisse dans la fenêtre d'affichage.

3 Appuyez sur ◀◀◀ ou ▶▶▶ oupour sélectionner la plage que vous souhaitez programmer et appuyez sur DISPLAY ENT•MEMORY.

Répétez cette étape.

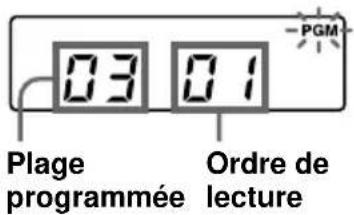

03 01 PGM Plage programmée Ordre de lecture

4 Appuyez sur ▶II pour démarrer la lecture programmée.

Sur la télécommande

1 Appuyez sur ■.
2 Appuyez sur MODE jusqu'à ce que "PGM" apparaisse dans la fenêtre d'affichage.
3 Appuyez sur les touches numériques correspondant aux plages que vous souhaitez programmer dans l'ordre de votre choix.
4 Appuyez sur ▶.

Pour annuler une lecture programmée

Appuyez sur MODE jusqu'à ce que l'indication "PGM" disparaisse de la fenêtre d'affichage.

Pour vérifier l'ordre des plages avant la lecture

Appuyez sur DISPLAY ENT•MEMORY. Chaque fois que vous appuyez sur la touche, le numéro de plage apparaît dans l'ordre de la programmation.

Pour modifier le programme en cours

Appuyez une fois sur ■ si le CD est arrêté et deux fois si le CD est en cours de lecture. Le programme en cours est effacé. Créez ensuite un nouveau programme en appliquant la procédure de programmation.

Conseils

• Vous pouvez reproduire à nouveau le même programme puisque les programmes musicaux restent en mémoire jusqu'à l'ouverture du compartiment de CD.
• Vous pouvez enregistrer votre propre programme musical. Après avoir créé votre programme, introduisez une cassette vierge et appuyez sur ● pour démarrer l'enregistrement.

La Radio

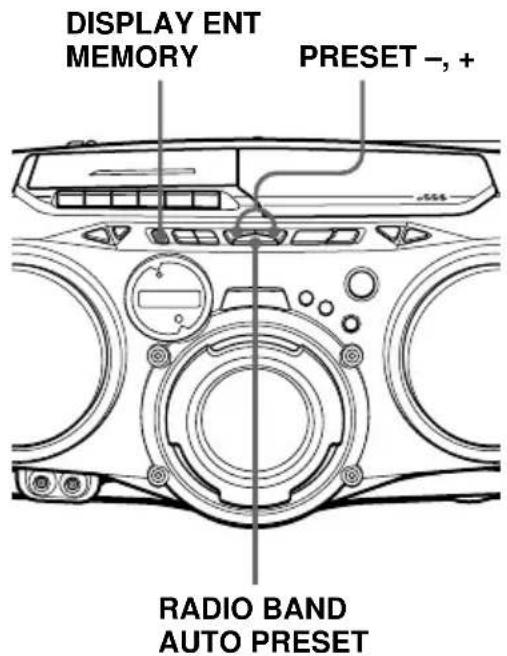

Présélection des stations de radio

Vous pouvez mémoriser des stations de radio dans la mémoire du lecteur. Vous pouvez présélectionner jusqu'à 30 stations de radio (CFD-G70), 20 en FM et 10 en AM dans l'ordre de votre choix ou 40 stations de radio (CFD-G70L), 20 en FM et 10 en PO et GO, dans l'ordre de votre choix.

DISPLAY ENT MEMORY PRESET -, + RADIO BAND AUTO PRESET

1 Appuyez sur RADIO BAND•AUTO PRESET, pour sélectionner la bande.
2 Maintenez la touche RADIO BAND• AUTO PRESET enfoncée pendant 2 secondes jusqu'à ce que “AUTO” clignote dans la fenêtre d'affichage.
3 Appuyez sur DISPLAY ENT• MEMORY. Les stations sont enregistrées dans la mémoire depuis les fréquences les plus basses jusqu'aux plus élevées.

Si une station ne peut être présélectionnée automatiquement

Les stations émettant avec un faible signal doivent être présélectionnées manuellement.

1 Appuyez sur RADIO BAND•AUTO PRESET pour sélectionner la bande de fréquence.
2 Syntonisez la station de radio.
3 Maintenez la touche DISPLAY ENT• MEMORY enfoncée pendant 2 secondes.
4 Appuyez sur PRESET + ou – jusqu'à ce que le numéro de présélection que vous voulez activer pour cette station se mette à clignoter dans la fenêtre d'affichage.
5 Appuyez à nouveau sur DISPLAY ENT• MEMORY. La nouvelle station remplace l'ancienne.

Sur la télécommande

1 Appuyez sur BAND jusqu'à ce que la la gamme de fréquences fréquences que vous souhaitez s'affiche.
2 Appuyez sur TUNE + ou - jusqu'à ce que vous trouviez la station souhaitée.
3 Maintenez la touche numérique que vous souhaitez attribuer à la nouvelle station enfoncée pendant 2 secondes.
Pour sélectionner un numéro préréglé supérieur à 10, appuyez d'abord sur >10, puis sur les touche numériques correspondantes. Vous devez maintenir la dernière touche numérique enfoncée pendant 2 secondes pour effectuer une saisie. (Exemple : pour sélectionner 12, appuyez d'abord sur >10 et 1, puis maintenez la touche 2 pendant 2 secondes.)

Ecoute des stations de radio présélectionnées

Lorsque vous avez présélectionné les stations, utilisez PRESET + ou – ou les touches numériques de la télécommande pour syntoniser vos stations préférées.

PRESET -, + RADIO BAND AUTO PRESET

1 Appuyez sur RADIO BAND•AUTO PRESET pour sélectionner la bande.

2 Appuyez sur PRESET + ou - pour syntoniser la station présélectionnée.

FM-05 ↓ FM 89.20

Sur la télécommande

1 Appuyez sur BAND jusqu'à ce que la gamme de fréquences que vous souhaitez s'affiche.
2 Appuyez sur la touche numérique pour trouver une station enregistrée.

Pour trouver une station préréglée supérieure à 10, appuyez d'abord sur >10, puis sur les touches numériques correspondantes. (Exemple : pour trouver la station préconfigurée 12, appuyez d'abord sur >10 et 1, puis sur 2.)

Amplificateur audio

Sélection du champ sonore (SOUND/POWER DRIVE WOOFER/GAME Xpand)

Vous pouvez régler l'amplificateur audio du son que vous écoutez. Vous pouvez également profiter du son en direct d'une console de jeux, etc., en utilisant la touche GAME Xpand.

POWER DRIVE WOOFER SOUND GAME Xpand

Sélection des caractéristiques sonores

Appuyez sur SOUND pour sélectionner le champ sonore de votre choix.

Choisissez Pour obtenir
	des sons puissants et clairs, accentuant les basses et les hautes fréquences
	des sons légers, brillants, accentuant les aiguës et les médiums
	des sons percutants, accentuant les graves
	des sons vocaux pleinement présents accentuant les moyennes fréquences
	une grande plage dynamique pour de la musique telle que la musique classique

Renforcement des graves

Appuyez sur POWER DRIVE WOOFER pour sélectionner WOOFER dans la fenêtre d'affichage. es WOOFER plus efficace. Lorsque la fonction POWER DRIVE WOOFER est disponible, la touche s'allume.

Pour revenir au son normal, appuyez de nouveau sur la touche jusqu'à ce que l'indication disparaisse de la fenêtre d'affichage.

Sur la télécommande

Appuyez sur WOOFER.

Remarques

• Lorsque le programmateur d'extinction fonctionne, la touche POWER DRIVE WOOFER ne s'allume pas, même si la fonction POWER DRIVE WOOFER est disponible.
• Lorsque vous utilisez le casque d'écoute, la fonction POWER DRIVE WOOFER n'est pas disponible.

Effet GAME Xpand

Appuyez sur GAME Xpand pour bénéficier du son live. Lorsque la fonction GAME Xpand est activée, la touche s'allume. Pour revenir à un son normal, appuyez de nouveau sur la touche pour le désactiver.

Remarque

Lorsque vous utilisez le casque d'écoute, la fonction GAME Xpand n'est pas disponible.

Le programmateur

S'endormir en musique

Vous pouvez programmer le lecteur pour qu'il se mette automatiquement hors tension au bout de 10, 20, 30, 60, 90 ou 120 minutes, de façon à pouvoir vous endormir en écoutant de la musique.

SLEEP

1 Reproduisez la source de musique que vous désirez.
2 Appuyez sur la touche SLEEP pour afficher "SLEEP".
3 Appuyez sur SLEEP pour sélectionner les minutes jusqu'à ce que le lecteur se mette automatiquement hors tension. Chaque fois que vous appuyez sur la touche, l'indication change selon la séquence suivante: "60" → "90" → "120" → aucune indication → "10" → "20" → "30".

Pour annuler la fonction d'arrêt

Appuyez de nouveau sur OPERATE (ou POWER) pour éteindre l'appareil.

Remarque

Lorsque vous reproduisez une cassette à l'aide de cette fonction: Si la longueur de bande d'une face dépasse l'heure programmée, le lecteur ne se mettra pas hors tension avant que la cassette soit arrivée en fin de bande.

Sélection de la source d'alimentation

Vous pouvez utiliser le secteur ou des piles comme source d'alimentation.

3 Compartiment des piles AC IN

1 vers une prise murale

1 Raccordement du cordon d'alimentation Branchez une extrémité du cordon d'alimentation fourni sur la prise AC IN située à l'arrière du lecteur et l'autre extrémité sur une prise murale.

Modèle brésilien uniquement : réglage de la tension

Veillez à régler le VOLTAGE SELECTOR (sous l'appareil) selon l'alimentation électrique locale.

VOLTAGE SELECTOR 220-240V 110-120V

Conseil

Uniquement pour les clients disposant d'un adaptateur de prise AC : utilisez cet adaptateur si la prise du câble secteur ne correspond pas à votre prise.

Modification de l'intervalle de syntonisation AM/PO

L'intervalle de syntonisation AM/PO est préréglé en usine comme suit :

Modèles pour l'Argentine et le Brésil : 10 kHz

Autres modèles : 9 kHz

Si vous devez modifier l'intervalle de syntonisation AM/PO, procédez comme suit:

1 Débranchez le cordon d'alimentation et retirer toutes les piles.
2 Appuyez sur OPERATE (ou POWER) jusqu'à ce que toutes les indications dans l'afficheur disparaissent.
3 Tout en appuyant sur RADIO BAND• AUTO PRESET et ■, rebranchez le câble principal sur le secteur. L'intervalle de syntonisation est modifié et "AM9" "MW9" ou "AM10" "MW10" s'affiche pendant 2 secondes.

Après avoir modifié l'intervalle de syntonisation, vous devez régler à nouveau vos stations de radio AM/PO.

2 Introduction des piles dans la télécommande

Introduisez deux piles R6 (AA) (non fournies)

Remplacement des piles

Dans des conditions normales d'utilisation, les piles ont une autonomie d'environ six mois. Lorsque le lecteur ne répond plus à la télécommande, remplacez toutes les piles par des piles neuves.

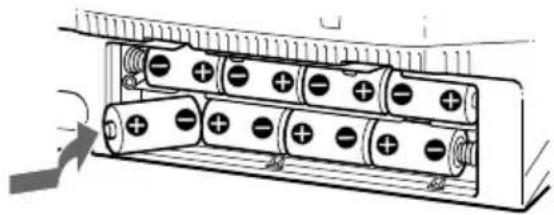

3 Utilisation du lecteur avec les piles Introduisez huit piles R20 (D) (non fournies) dans le compartiment à piles. Pour faire fonctionner le lecteur avec des piles, débranchez le cordon d'alimentation du lecteur.

Remplacement des piles

Remplacez les piles lorsque la luminosité de l'indicateur OPR/BATT diminue ou lorsque le lecteur cesse de fonctionner. Remplacez toutes les piles en même temps.

Remarques

- Avant de remplacer les piles, veillez à retirer le CD du lecteur.

- Si vous faites fonctionner le lecteur sur piles, vous ne pouvez pas mettre le lecteur sous tension à l'aide de la télécommande.

Raccordement à une console de jeux ou à d'autres éléments optionnels

Vous pouvez profiter du son d'une console de jeux ou d'un téléviseur, etc. grâce aux haut-parleurs de ce lecteur.

Veillez à couper l'alimentation de chaque élément avant d'effectuer les raccordements. Pour obtenir des détails, consultez les instructions relatives à l'équipement à raccorder.

GAME/ LINE GAME/ LINE IN GAME Xpand

Raccordement d'une console de jeux

1 Connectez le câble de raccordement AV fourni à la console de jeux et au téléviseur ou au moniteur.
2 Connectez la câble de raccordement audio fourni au câble de raccordement AV fourni et à la prise GAME/LINE IN de ce lecteur.
3 Appuyez sur GAME/LINE jusqu'à ce que "GAME LI" s'affiche.
4 Démarrez la console de jeux.
5 Appuyez sur GAME Xpand pour activer l'effet GAME Xpand.

Remarque

Lorsque le câble de raccordement audio fourni est connecté au câble de raccordement AV fourni, vous ne pouvez pas écouter le son du téléviseur ou du moniteur.

Raccordement d'un téléviseur ou d'un magnétoscope

* Câble doté d'une prise mini-stéréo à une extrémité et de deux prises phono à l'autre.

Après avoir effectué les raccordements, allumez le lecteur et appuyez sur GAME/LINE pour afficher “GAME LI”.

Remarque

Raccordez soigneusement les câbles afin d'éviter des dysfonctionnements.

Enregistrement du son à partir des éléments raccordés

1 Introduisez une cassette vierge.
2 Appuyez sur GAME/LINE pour afficher "GAME LI".
3 Appuyez sur ●.
L'enregistrement commence.
4 Effectuez la lecture de l'élément optionnel raccordé à la prise GAME/LINE IN du lecteur.

Informations complémentaires

Précautions

Sécurité

• Le faisceau laser utilisé dans le lecteur CD est nuisible pour les yeux : ne tentez pas de démonter le boîtier. Confiez l'entretien exclusivement à un personnel qualifié.
• Si un objet solide ou liquide pénètre dans le lecteur, débranchez le lecteur et faites-le vérifier par un personnel qualifié avant de le réutiliser.
• Les disques de formes non standard (par exemple, en forme de cœur, de carré, d'étoile) ne peuvent pas être lus sur ce lecteur. Si vous essayez malgré tout, vous risquez d'endommager le lecteur. N'utilisez pas ce type de disques.

Sources d'alimentation

• Pour un fonctionnement sur secteur, vérifiez si la tension de service du lecteur est identique à la tension d'alimentation locale (voir "Spécifications") et utilisez le cordon d'alimentation secteur fourni; n'utilisez aucun autre type. Le sélecteur de tension est situé sur le dessous du lecteur (modèle brésilien uniquement).
• Le lecteur n'est pas déconnecté de la source d'alimentation électrique (secteur) tant qu'il est branché à une prise murale, même si le lecteur est mis hors tension.
• Si vous faites fonctionner le lecteur sur les piles, utilisez huit piles R20 (D).
• Si vous prévoyez de ne pas utiliser les piles, retirez-les du lecteur de façon à éviter tout dommage causé par une fuite ou une corrosion des piles.
• La plaquette signalétique indiquant la tension de service, la consommation électrique, etc., se situe sous l'appareil.

Installation

• Ne laissez pas le lecteur à proximité de sources de chaleur ou exposé au rayonnement direct du soleil, à un empoussièrement excessif ou à des chocs mécaniques.
• Ne posez pas le lecteur dans un endroit incliné ou instable.
• Ne placez aucun objet à moins de 10 mm des côtés de l'appareil. Les orifices de ventilation doivent être dégagés en permanence pour que le lecteur puisse fonctionner correctement et prolonger la durée de vie de ses composants.
• Si le lecteur est laissé dans une voiture stationnée au soleil, placez-le dans un endroit de la voiture où il n'est pas exposé au rayonnement direct du soleil.
• Etant donné que les haut-parleurs utilisent un aimant puissant, conservez les cartes de crédit à code magnétique et les montres à remontoir mécanique à l'écart du lecteur afin d'éviter tout dommage causé par les aimants.

Utilisation

• Si le système est déplacé sans transition d'un endroit frais à un endroit chaud, ou s'il est placé dans une pièce très humide, de la condensation peut se former sur la lentille à l'intérieur de la partie CD du lecteur. Dans ce cas, le lecteur CD ne fonctionnera pas correctement. Retirez le CD et attendez pendant une heure environ jusqu'à ce que la condensation se soit évaporée.
• Si le lecteur n'a pas été utilisé pendant une période prolongée, réglez-le en mode de lecture et laissez-le chauffer quelques minutes avant d'introduire une cassette.

Si vous avez des questions ou des difficultés au sujet de ce lecteur, consultez votre revendeur Sony.

Remarques sur les CD

- Avant d'écouter un CD, nettoyez-le à l'aide d'un chiffon de nettoyage en frottant du centre vers l'extérieur.

• N'utilisez pas de solvants tels que du benzène, des diluants, des détergents disponibles dans le commerce ou des vaporisateurs antistatiques pour disques vinyle.
• N'exposez pas les CD au rayonnement direct du soleil ou à des sources de chaleur tels que des conduits d'air chaud, et ne les laissez pas dans une voiture stationnée au soleil étant donné que la température peut augmenter considérablement dans l'habitacle.
• Evitez de coller du papier ou des autocollants sur le CD ou de griffer la surface du CD.
• Après avoir écouté un CD, rangez-le dans son boîtier de protection.

Les rayures, les souillures et les traces de doigts sur les CD peuvent provoquer des erreurs de lecture.

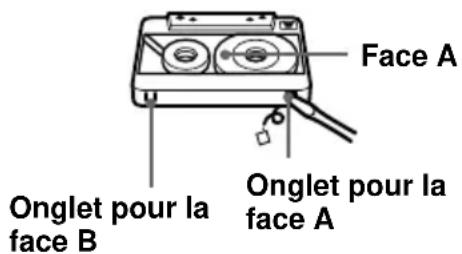

Remarques sur les cassettes

- Brisez l'onglet de la face A ou B de la cassette pour éviter tout enregistrement accidentel. Si vous souhaitez réutiliser la cassette en vue d'un enregistrement, recouvrez de bande adhésive l'orifice de l'onglet brisé.

Face A Onglet pour la face B Onglet pour la face A

- Nous déconseillons l'utilisation de cassettes d'une durée supérieure à 90 minutes, sauf pour l'enregistrement et la lecture continus de longue durée.

Dépannage

Généralités

Le lecteur ne se met pas sous tension.

• Branchez correctement le cordon d'alimentation sur la prise AC IN et sur une prise murale.
• Assurez-vous que les piles ont été correctement introduites.
• Remplacez toutes les piles par des piles neuves si elles sont épuisées.
• Vous ne pouvez pas mettre le lecteur sous tension à l'aide de la télécommande si vous faites fonctionner le lecteur avec des piles.

L'appareil n'est pas sous tension et les indications "bAttErY" et "Error" s'affichent alternativement.

• Assurez-vous que les piles ont été correctement introduites.
• Remplacez toutes les piles par des piles neuves si elles sont épuisées.

Il n'y a pas de son.

- Débranchez les écouteurs lorsque vous écoutez le son via les haut-parleurs.

L'appareil s'est mis hors tension brusquement.

- Remplacez toutes les piles par des neuves.

Un son inhabituel est diffusé. Le son est parasité, faible ou de mauvaise qualité.

- Remplacez toutes les piles par des neuves si elles sont épuisées.

Des bruits sont audibles.

• Quelqu'un utilise un téléphone portable ou un autre appareil qui émet des ondes radio à proximité du lecteur.
  → Eloignez le téléphone portable, etc., du lecteur.

suite à la page suivante

Lecteur CD

L'indication "no diSC" s'allume dans la fenêtre d'affichage, même lorsque le CD est en place.

• Placez le CD, étiquette vers le haut.
• Le CD-R/CD-RW n'a pas été finalisé. Finalisez-le avec l'appareil d'enregistrement.
• La qualité du CD-R/CD-RW, de l'appareil d'enregistrement ou du logiciel d'application est insuffisante.

La lecture du CD ne démarre pas.

• Placez le CD avec l'étiquette vers le haut.
• Nettoyez le CD.
• Retirez le CD et laissez le compartiment de CD ouvert pendant environ une heure pour faire disparaître toute trace de condensation due à l'humidité.

Le son baisse.

Des bruits sont audibles.

• Réduisez le volume.
• Nettoyez le CD ou remplacez-le s'il est fort endommagé.
• Placez le lecteur dans un endroit exempt de toute vibration.
• Il est possible que le son diminue ou que des parasites soient présents lors de l'utilisation de CD-R/CD-RW de mauvaise qualité ou si l'appareil d'enregistrement ou le logiciel d'application est défectueux.

Radio

Le son est faible ou de mauvaise qualité.

• Remplacez toutes les piles en même temps si elles sont épuisées.
• Eloignez le lecteur du téléviseur.
• Si vous utilisez la télécommande lorsque vous écoutez la radio en ondes AM (CFD-G70) ou PO/GO (CFD-G70L), des parasites peuvent se produire. Ce phénomène est inévitable.

L'image de votre téléviseur est déstabilisée.

- Si vous écoutez une émission FM à proximité du téléviseur avec une antenne intérieure, éloignez le lecteur du téléviseur.

Lecteur de cassette

La bande magnétique reste immobile lorsque vous appuyez sur une touche de commande.

- Refermez correctement le compartiment à cassette.

La touche REC ● ne fonctionne pas. La cassette ne donne rien en lecture.

- Assurez-vous que l'onglet de protection de la cassette est en place.

La cassette n'est pas complètement effacée.

• Nettoyez la tête d'effacement (voir page 28).
• Remplacez toutes les piles si elles sont épuisées.
• La source enregistrée sur la cassette TYPE II (position haute) ou TYPE IV (métal) à l'aide de cet appareil est reproduite. Utilisez des cassettes TYPE I (normales) pour l'enregistrement et la lecture.

La cassette n'enregistre rien.

• Assurez-vous que la cassette a été introduite correctement.
• Assurez-vous que l'onglet de protection de la cassette est en place.

Le son est faible.

Le son est de mauvaise qualité.

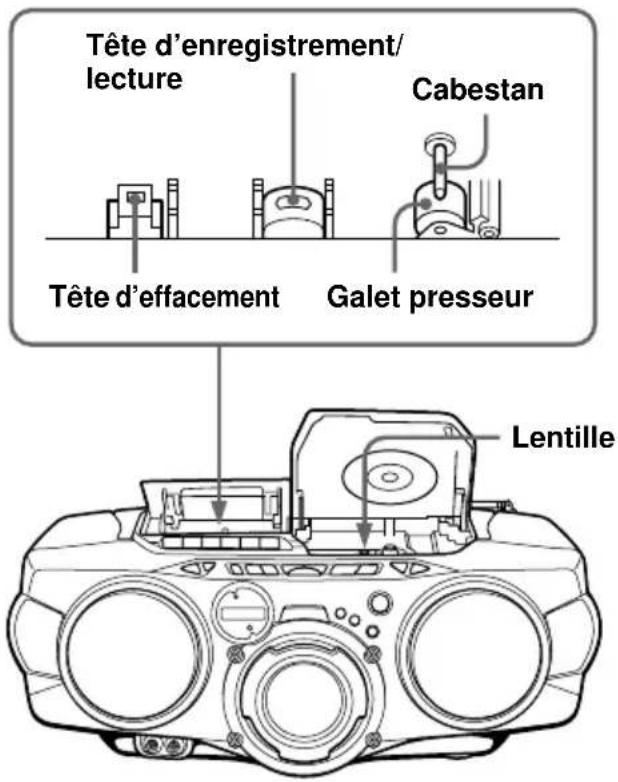

• Nettoyez les têtes, le galet presseur et les cabestans (voir page 28).
• Démagnétisez les têtes à l'aide d'un démagnétiseur (voir page 28).

Le son présente une distorsion.

- Une cassette TYPE II (position haute) ou TYPE IV (métal) est présente. Utilisez une bande TYPE I (normale) uniquement.

Télécommande

La télécommande ne fonctionne pas.

• Remplacez toutes les piles de la télécommande en même temps si elles sont épuisées.
• Assurez-vous que vous dirigez la télécommande vers le capteur de télécommande du lecteur.
• Ecartez tous les obstacles qui se trouvent entre la télécommande et le lecteur.
• Assurez-vous que le capteur de télécommande n'est pas exposé à une forte luminosité telle que la lumière directe du soleil ou d'une lampe fluorescente.
• Rapprochez-vous du lecteur lorsque vous utilisez la télécommande.

Si après avoir appliqué les remèdes ci-dessus vous rencontrez toujours des problèmes, débranchez le cordon d'alimentation et retirez toutes les piles. Lorsque toutes les indications ont disparu de la fenêtre d'affichage, rebranchez le cordon d'alimentation et réintroduisez les piles. Si le problème persiste, consultez votre revendeur Sony.

Entretien

Nettoyage de la lentille

Si la lentille s'encrasse, elle peut provoquer des erreurs de lecture du CD. Utilisez une soufflette vendue dans le commerce pour la nettoyer.

Nettoyage des têtes de lecture et du trajet de la bande magnétique

Nettoyez les têtes, le galet presseur et le cabestan à l'aide d'un coton-tige légèrement imbibé d'un liquide de nettoyage ou d'alcool toutes les 10 heures d'utilisation de manière à garantir une qualité de lecture et d'enregistrement optimale. Pour réaliser des enregistrements de qualité, nous vous conseillons de nettoyer toutes les surfaces de passage de la bande magnétique avant d'enregistrer.

Tête d'enregistrement/ lecture Cabestan Tête d'effacement Galet presseur Lentille

N'introduisez une cassette qu'après séchage complet des parties nettoyées.

Démagnétisation des têtes

Après 20 à 30 heures d'utilisation, le magnétisme résiduel accumulé sur les têtes peut être suffisant pour commencer à entraîner une perte de hautes fréquences et un sifflement. A ce moment, démagnétisez les têtes et toutes les parties métalliques situées sur le trajet de la bande magnétique à l'aide d'un démagnétiseur disponible dans le commerce.

Nettoyage du châssis

Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Spécifications

Lecteur CD

Système

Système audionumérique à disques compacts

Propriétés de la diode laser

Matériau: GaAlAs

Longueur d'onde: 780 nm

Durée d'émission: continue

Sortie laser: inférieure à 44,6 μW

(Cette sortie est mesurée à une distance de 200 mm de la surface de la lentille de l'objectif sur le capteur oblique avec 7 mm d'ouverture)

Vitesse de rotation

200 à 500 tr/min (rpm) (CLV)

Nombre de canaux

2

Réponse en fréquence

20 - 20 000 Hz +1/-2 dB

Pleurage et scintillement

Sous la limite mesurable

Radio

Plage de fréquences

CFD-G70

FM 87,6 à 108 MHz

AM 531 à 1 602 kHz (pas de 9 kHz)

530 à 1 610 kHz (pas de 10 kHz)

CFD-G70L

FM 87,5 à 108 MHz

PO 531 à 1 602 kHz (pas de 9 kHz)

530 à 1 610 kHz (pas de 10 kHz)

GO 153 à 279 kHz

IF

FM : 10,7 MHz

AM/PO/GO : 450 kHz

Antennes

FM : Antenne télescopique

AM/PO/GO : Antenne tige ferrite intégrée

Lecteur de cassette

Système d'enregistrement

Stéréo à 2 voies et 4 pistes

Temps de bobinage rapide

Approx. 120 s avec une cassette C-60 Sony

Réponse en fréquence

TYPE I (normal) : 70 - 13 000 Hz

Caractéristiques générales

Haut-parleurs

Haut-parleur principal : diamètre 10 cm (4 pouces), 3,2 Ω, type cônique (2)

Caisson de graves : diamètre 8 cm (3 ¼ pouces), 4 Ω, types cônique (1)

GAME Xpand : diamètre 5 cm (2 pouces), 12 Ω, type conique (2)

Entrées

GAME/LINE IN (miniprise stéréo): sensibilité 436 mV

Sorties

Prise écouteurs (miniprise stéréo): pour écouteurs de 16 - 68 Ω d'impédance

Puissance de sortie maximale

Haut-parleur principal : 8 W

Caisson de graves : 12 W

GAME Xpand : 2,4 W

Puissance de raccordement

Pour le lecteur CD, cassette et la radio :

Modèle pour l'Argentine : 220 à 230 V CA, 50 Hz

Modèle brésilien : 110 à 120V, 220 à 240V AC, 50/60 Hz

Autres modèles : 230 V AC, 50 Hz

12 V CC, 8 piles R20 (D)

Pour la télécommande:

Consommation électrique

CA 35 W

Autonomie des piles

Pour le lecteur CD, cassette et la radio :

Enregistrement FM

Sony R20P: approx. 6,5 h

Sony alkaline LR20: approx. 18 h

Lecture d'une cassette

Sony R20P: approx. 1,5 h

Sony alkaline LR20: approx. 6 h

Lecture CD

Sony R20P: approx. 1 h

Sony alkaline LR20: approx. 4 h

Dimensions

approx. 530 · 195 · 342 mm (l/h/p)

(20 7/8 · 7 3/4 · 13 1/2 pouces) (parties saillantes

comprises)

Poids

approx. 7,4 kg (16 livres 5 onces) (piles comprises)

Accessoires fournis

Cordon d'alimentation (1)

Télécommande (1)

Câble de raccordement AV (1)

Câble de raccordement audio (1)

La conception et les spécifications sont sujettes à modifications sans préavis.

Accessoires en option

Ecouteurs Sony MDR

Index

A, B, C

Champ sonore 18

Création d'un programme personnalisé 15

D

Démagnétisation des têtes 28

Dépannage 25

E

Ecouter des présélections radio 17

Ecouter la radio 6

Enregistrer sur une cassette 10

F, G, H

Fenêtre d'affichage 12

GAME Xpand 18

I, J, K

Installation 20

Intervalle de syntonisation AM/PO 20

L, M

Lecteur CD 12

Lecture

d'un CD 4

d'une cassette 8

répétée de plages 13

Lecture aléatoire 14

Lecture programmée 15

Lecture répétée 13

Localisation d'une plage spécifique 12

N

Nettoyage

châssis 28

têtes de lecture et trajet de

la bande 28

O

Optimisation de la réception radio 7

P, Q

Piles

pour la télécommande 21

pour le lecteur 21

POWER DRIVE WOOFER 18

Présélection de stations de radio 16

Programmateur

S'endormir en musique 19

R

Raccordement

des éléments optionnels 22

du cordon d'alimentation 20

S, T

Sélecteur de tension 20

Sélection

champs sonores 18

plages 5

Sélection d'une source d'alimentation 20

SOUND 18

Sources d'alimentation 20

Stations de radio

écouter 17

présélection 16

U, V, W, X, Y, Z

Utilisation de la fenêtre d'affichage 12

VORSICHT

ca. 530 · 195 · 342 mm (B/H/T)
