MXPG2200B - Cuisinière Mx Onda - Notice d'utilisation et mode d'emploi gratuit

Marque	Mx Onda
Modèle	MXPG2200B
Type de produit	Cuisinière à gaz
Dimensions (L × P × H)	600 × 510 × 100 mm
Dimensions d'encastrement (L × P)	560 × 480 mm
Tension d'alimentation	220-240 V ~ 50 Hz
Type de gaz compatible	Gaz naturel (G20) ou Butane (G30)
Nombre de brûleurs	3
Brûleur grand (triple anneau)	3,4 kW
Brûleur moyen (semi-rapide)	1,8 kW
Brûleur petit (auxiliaire)	1,0 kW
Matériau de la surface	Verre trempé 8 mm
Matériau des brûleurs et supports	Fonte
Allumage	Électrique intégré
Dispositif de sécurité	Capteur de flamme (thermocouple) – coupe-gaz si flamme éteinte
Pression nominale gaz naturel (G20)	20 mbar
Pression nominale gaz butane (G30)	30 mbar
Entretien et nettoyage	Eau tiède et savon ou produit anti-graisse ; éviter alcool et abrasifs ; sécher parfaitement
Accessoires fournis	Injecteurs pour butane, joint d'étanchéité, kit de fixation
Fabricant	MX ONDA S.A. – Madrid, Espagne

FOIRE AUX QUESTIONS - MXPG2200B Mx Onda

Comment allumer un brûleur sur la cuisinière MXPG2200B ?

Appuyez sur le bouton correspondant au brûleur pendant environ 6 secondes tout en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de flamme maximale. Relâchez le bouton après ce délai. Pour éteindre, tournez le bouton dans le sens des aiguilles d'une montre jusqu'à la position OFF.

Que faire si la flamme s'éteint accidentellement ?

Le capteur de sécurité (thermocouple) coupe l'alimentation en gaz. Tournez le bouton sur OFF, attendez environ 1 minute, puis rallumez normalement. Si le problème persiste, vérifiez que les orifices du brûleur ne sont pas obstrués.

Comment nettoyer la plaque en verre trempé ?

Utilisez de l'eau chaude et du savon ou un produit spécial pour vitrocéramique. Pour les résidus collés, employez un racloir (non fourni). Évitez les tampons abrasifs, l'alcool et les produits volatils. Nettoyez après chaque usage pour éviter que les résidus ne brûlent.

Comment changer le type de gaz (naturel vers butane) ?

La plaque est livrée avec des injecteurs pour gaz naturel (G20). Pour passer au butane (G30), remplacez les injecteurs par ceux fournis dans le sac d'accessoires, en respectant le diamètre : petit brûleur 0,52 mm, moyen 0,67 mm, grand 0,93 mm. Cette opération doit être effectuée par un installateur agréé.

Quels diamètres de casseroles utiliser pour chaque brûleur ?

Utilisez des récipients à fond plat : pour le brûleur auxiliaire (petit) : 10-14 cm Ø ; semi-rapide (moyen) : 16-20 cm Ø ; triple anneau (grand) : 24-26 cm Ø. Une flamme qui dépasse du fond du récipient gaspille de l'énergie.

Le brûleur ne s'allume pas, que vérifier ?

Assurez-vous que l'alimentation en gaz et en électricité est active. Vérifiez que les trous de gaz du brûleur ne sont pas obstrués et que toutes les pièces sont correctement fixées. Évitez les forts courants d'air. Si l'allumage électrique ne fonctionne pas, nettoyez délicatement la bougie d'allumage.

Quelle pression de gaz est requise ?

Pour le gaz naturel (G20) : 20 mbar. Pour le gaz butane (G30) : 30 mbar. Si la pression diffère, un réglage des vannes peut être nécessaire, effectué par un technicien agréé.

Comment installer correctement la plaque de cuisson ?

L'installation doit être réalisée par un installateur agréé. La pièce doit être ventilée (entrée d'air d'au moins 100 cm²). Respectez les distances minimales : 150 mm des meubles latéraux, 400 mm au-dessus, 700 mm sous une hotte. Utilisez le gabarit fourni pour découper le plan de travail (560×480 mm) et fixez la plaque avec les crochets fournis.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz au robinet principal. N'actionnez aucun interrupteur électrique. Ouvrez les fenêtres pour ventiler. Ne tentez pas de rallumer les brûleurs. Contactez un installateur agréé ou les services d'urgence.

Comment régler la flamme minimale si elle s'éteint ?

Allumez le brûleur et laissez chauffer 10 minutes. Tournez le bouton au minimum. Si la flamme s'éteint, retirez le bouton et ajustez la vis de réglage (en haut à gauche de la vanne) avec un tournevis plat. Répétez pour chaque brûleur. Cette opération doit être effectuée par un technicien agréé si vous n'êtes pas à l'aise.

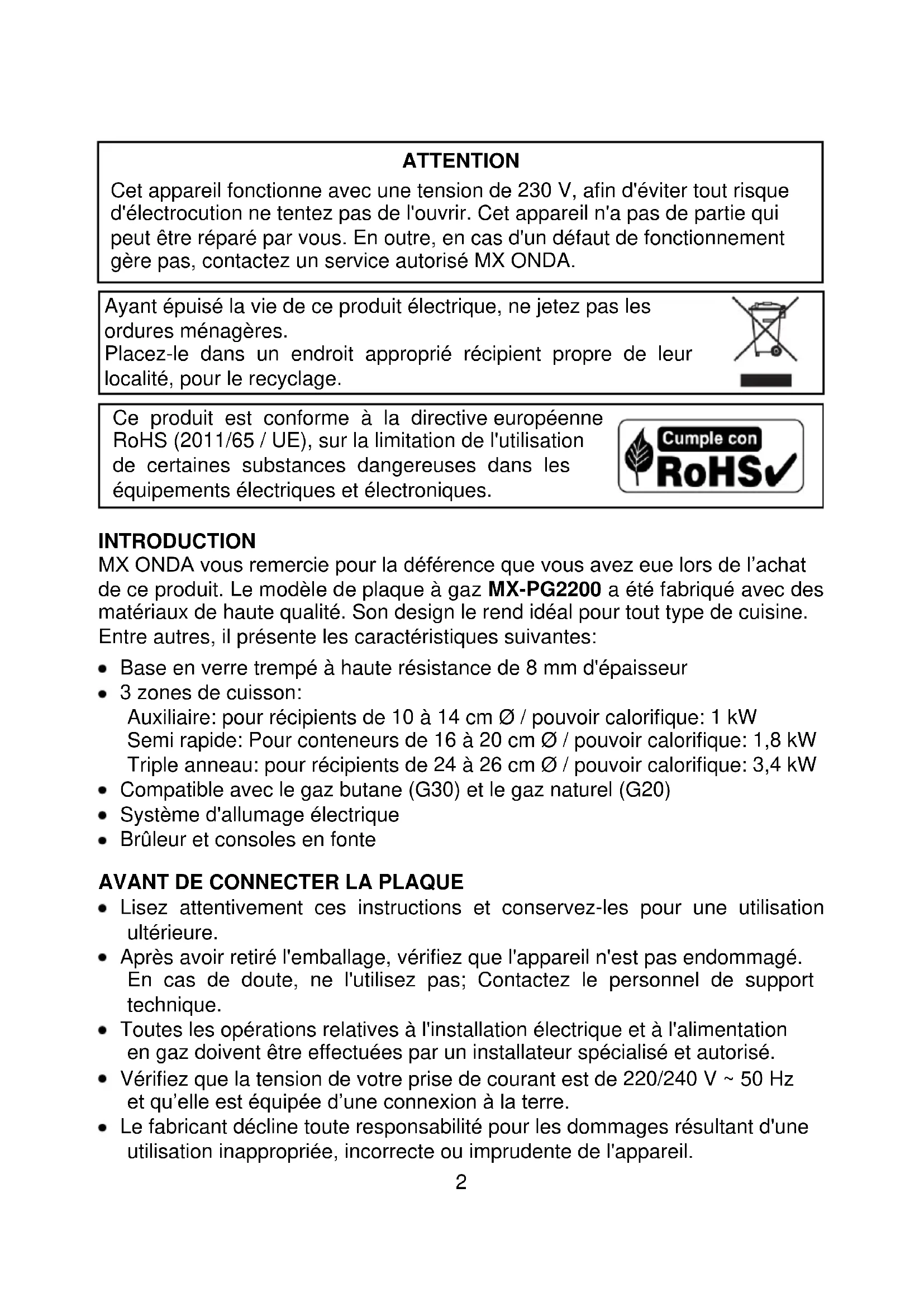

MODE D'EMPLOI MXPG2200B Mx Onda

Cet apparéil fonctionne avec une tension de 230 V, afin d'éviter tout risque d'électrocution ne tentez pas de l'ouvrir. Cet apparéil n'a pas de partie qui peut être réparé par vous. En outre, en cas d'un défaut de fonctionnement géré pas, contactez un service autorisé MX ONDA.

Ayant épuisé la vie de ce produit électrique, ne jetez pas les ordures menagères.

Placez-le dans un endroit approprié récipient propre de leur localité, pour le recyclage.

Ce produit est conforme à la directive européen RoHS (2011/65 / UE), sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements ELECTriques et Electroniques.

INTRODUCTION

MX ONDA vous remercie pour la déférence que vous avez eue lors de l'achat de ce produit. Le modele de plaque à gaz MX-PG2200 a été fabriqué avec des matériaux de haute qualité. Son design le rend idéal pour tout type de cuisine. Entre autres, il présente les caractéristiques suivantes:

• Base en verre trempe à haute résistance de 8 mm d'épaisseur
  3 zones de cuisson:

Auxiliaire: pour écipients de 10 à 14 cm Ø / pouvoir calorifique: 1 kW Semi rapipe: Pour conteneurs de 16 à 20 cm Ø / pouvoir calorifique: 1,8 kW Triple anneau: pour écipients de 24 à 26 cm Ø / pouvoir calorifique: 3,4 kW

• Compatible avec le gaz butane (G30) et le gaz naturel (G20)
• Système d'allumage électrique
  Brûleur et consoles en fonte

AVANT DE CONNECTER LA PLAQUE

• Lisez attentivement ces instructions et conservez-les pour une utilisation ultérieure.
• ÀpRES avoir retire l'emballage, vérifie que l'appareil n'est pas endommagé. En cas de doute, ne l'utilisez pas; Contactez le personnel de support technique.
• Toutes les opérations relatives à l'installation électrique et à l'alimentation en gaz doivent être effectuees par un installeur spécialisé et autorisé.
• Vérifiez que la tension de votre prise de courant est de 220/240V 50Hz et qu'elle est équipée d'une connexion à la terre.

• Le fabricant décline toute responsabilité pour les dommages resultant d'une utilisation inappropriée, incorrecte ou imprudente de l'appareil.

• La sécurité électrique de cet apparéil n'est garantie que s'il est raccordé à la terre, conformément aux normes de sécurité en vigueur. Le fabricant décline toute responsabilité pour les dommages resultant de l'absence de mise à la terre de l'installation. En cas de doute, consultez un électricien.

• Les matériaux d'emballage tels que les sacs en plastique, la mousse de polystyrene, etc. ne doivent pas etre laisses a la portee des enfants, car ils constituent une source potentielle de danger.

MESURE DE SECURITE

Si vous ne suivez pas ces précautions de sécurité ou ces avertissements, vous risquez de vous brûler ou de vous blesser gravement.

• Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et la maintenance à effectuer par l'utilisateur ne peuvent pas été effectués par des enfants, sauf s'ils ont plus de 8 ans et sont surveillés.
  Assurez-vous que, dans la piece ou est installée la table de cuisson à gaz, voirlez à une ventilation ajustate, conformément à la reglementation en vigueur.
• Cet apparéil ne peut pas être utilisé par des enfants (de moins de 8 ans) ou des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou sans expérience ni connaissances, à moins d'avoir reçu les instructions appropriées sur l'utilisation de l' apparéil et sous la surveillance d'un adulte. ou personne responsable.
• Cet apparéil est concu uniquement pour un usage domestique et non professionnel. MX ONDA n'acceptera aucune responsabilité et la garantie sera annulée en cas d'utilisation non conforme ou de non-respect des instructions.
• Cet apparéil a été concu pour une utilisation en interieur. N'exposez pas cet apparéil à la pluie ou à l'humidité et ne l'utilisez pas à l'extérieur.

• Connexion de l'alimentation en gaz:

• Le raccordement de l'alimentation en gaz doit être effectué par un installateur/agréé conformément à la réglementation en vigueur.

• Vérifiez que la plaque est adaptée au type de gaz utilisé.
• Vérifiez que la pression d'alimentation en gaz est dans les valeurs spécifiées dans la section correspondante du manuel.
• Pour éviter d'endommager l'intérieur de la plaque, raccordez l'entrée de gaz afin qu'elle ne soit pas forcee.

• Si vous doivent utiliser le coude à 90^ ou l'adaptateur pour le tuyau flexible, n'oubliez pas de placer les joints d'isolement ainsi que la verification ultérieure de l'absence de fuite de gaz.

• En cas de panne, d'anomalie, si la plaque, les brûleurs ou les supports sont tombés et se sont déteriorés, n'utilisez pas l'appareil et n'essayez pas de le réparer vous-même. Contactez le service technique officiel MX ONDA le plus proche.

COMMANDES ET FONCTIONS

1. Grande zone de cuisson (triple anneau)
2. Zone de cuisson moyenne (semi rapide)
3. Petit coin cuisine (Auxiar)
4. Contrôles des zones de cuisson
5. Allumage électrique
6. Capteur de sécurité: Activé si la flamme est éteinte accidentellement (déversements, courants d'air, etc.), interrompant l'alimentation en gaz du brûleur.

UTILISATION DE LA PLAQUE À GAZ

La position de chaque zone de cuisson est indiquée dans la partie inférieure de la commande correspondante, grande zone de cuisson, zone de cuisson moyenne et petite zone de cuisson.

Les zones de cuisson sont différentes en taille et en puissance. Choisissez la zone la mieux adaptée au diamètre du recipient utilisé et ajustez la puissance de la flamme ou de la chaleur en fonction de vos goûts ou de vos préférences.

Allumer et étèindre une zone de cuisson

Appuyez pendant environ 6 secondes sur le bouton correspondant à la zone de cuisson可以选择 (le démarrage électrique commencerà à fonctionner) et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'au niveau maximum de la flamme ( ♂), après ce temps Arrêtez d'appuyer sur le bouton et la flamme restera allumée dans la position du niveau maximum de la flamme ou de la puissance thermique maximale.

Pour diminuer ou augmenter le niveau de flamme ou de chaleur, tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'àau niveau minimum de la flamme ( ±b ) ou a la position ( ±b ) maximum de la flamme.

Pour eteindre une zone de cuisson, tournez le bouton correspondant dans les sens des aiguilles d'une montre jusqu'à la position OFF.

DISPOSITIF DE SECURITE

La plaque à gaz est équipée d'un dispositif de sécurité qui interrompt l'alimentation en gaz en cas d'extinction de la flamme. Dans chaque brûleur, un capteur contrôle l'état de la flamme et, si pour une raison quelconque, la flamme s'éteint, l'alimentation en gaz du brûleur est interrompue.

Si la flamme est eteinte accidentellement et que le dispositif de sécurité fonctionne, eteignez la zone de cuisson à l'aide du bouton de commande correspondant et essayez de la pallumer au bout d'environ 1 minute.

CONSEILS PRATIQUES

Pour obtenir les membresurs résultats et economiser de l'énergie, nous vous recommendons de suivre les conseils suivants:

• Utilisez des recipients à fond plat et, dans la mesure du possible, maintenez le couvercle du recipient.
• Choisissez la zone de cuisson appropriée au diamètre de la base du récipient (voir tableau) afin d'empêcher la flamme de sortir du bord du récipient, d'économiser de l'énergie et d'endommager le récipient.
• Lorsque le contenu du écipient est en ébullition (ébullition), réduisez la flamme ou le pouvoir calorifique, puisqu'il suffit de maintainir la température d'ébullition, avec une flamme plus petite, cela suffira.

Zone de cuisson	Diamètre de la base du conteneur
Large (triple anneau)	24 ~ 26 cm Ø
Moyen (semi rapide)	16 ~ 20 cm Ø
Petit (Auxiliaire)	10 ~ 14 cm Ø

ENTRETIEN ET NETTOYAGE

Avant de nettoyer la plaque, débranchez-la de la prise secteur et assurez-vous que la plaque à gaz est complètement froide. N'utilise pas d'alcool ni de produits abrasifs et ne laissez pas l'appareil enter en contact avec des agents volatils tels que l'essence, les solvants, les insecticides, etc.

Pour prolonger la durée de vie de la plaque à gaz, il est essentiel de la nettoyer soigneusement et soigneusement, en tenant compte des points suivants:

• Les brûleurs et les supports en fonte doivent être lavés à l'eau tiède et au savon ou avec un produit anti-graisse. N'utilisez pas d'alcool ni de produits abrasifs. Veillez à eliminer toute trace degraissé pour les empêcher de brûler. Une fois nettoyés, utilisez un chiffon pour les sécher, en vous assurant qu'ils sont parfaitement secs avant de les placer.

• Portez une attention particulière aux distributeurs de gaz en aluminium, qui doivent être lavés avec de l'eau chaude et du savon ou un produit anti-graisse, en veillant à ce que les fentes de circulation du gaz soient parfaitement propres et qu'aucuneGRAISSSE ni aucune impureté ne les obstruent. N'utilise pas d'alcool ni de produits abrasifs. Une fois nettoyés, utilisez un chiffon pour les secher, en vous assurant qu'ils sont parfaitement secs avant de les placer.

• Pour la surface du verre trempe, utilisez de l'eau chaude et du savon ou un produit anti-graisse. Vous pouvez également utiliser les produits spécifiques pour le nettoyage des plaques vitrocéramiques. Ne pas utiliser de tampons à recycler pouvant rayer la surface, ni utiliser de produits abrasifs tels que les detachants en aérosol pour les jours (Fig. 2).

• Pour éliminer les résidus collés les plus persistants de la surface du verre, vous pouze utiliser un racloir non fourni (Fig. 1).

• ÀpRES chaqueutilisation, nettoyez la plaque pour éviter que les résidus collés ne brûlent.

• Les restes d'aliments contenant beaucoup de sucre et fixés à la surface du verre doivent être éliminés immédiatement pour éviter leur détérioration.

• Les pivots d'allumage électrique 5 et les capteurs de sécurité 6 doivent être soigneusement nettoyés afin de ne pas les endommager. Utilisez un essuie-tout ou un chiffon légarement humidifié, puis séchez-les très soigneusement.

Fig.1

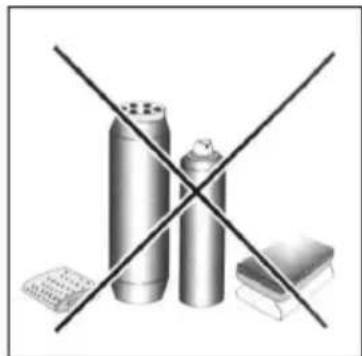

Fig.2

SOLUTION DE PROBLEMES

Si la cusinière à gaz ne fonctionne pas correctement ou si vous remarquez une anomalie, avant d'appeler le service technique officiel ou un installateur/agréé, effectuez les vérifications de base suivantes:

Tout d'abord, vérifie que l'approvisionnement en gaz et en électricité n'est pas interrompu, en particulier si le robinet de gaz est ouvert.

Le brûleur ne peut pas être allumé ou la flamme n'est même pas autour du brûleur.

Assurez-vous que:

• Les trous de gaz dans le brûleur ne sont pas obstrués.
• Toutes les pieces mobiles des brûleurs sont correctement fixées.
• Il n'y a pas de fort courant d'air autour de la plaque à gaz.

La flamme ne reste pas allumée.

Assurez-vous que:

Il maintient le bouton enforcé lorsqu'il tourne en position (6).
- Continue à appuyer sur le bouton assez longtemps pour que la flamme réchauffe le capteur de sécurité (thermocouple).
- Les orifices de gaz ne sont pas obstrués dans la zone correspondant au capteur de sécurité (thermocouple).

La flamme s'eteint lorsque le bouton est tourné au minimum (Ø).

Assurez-vous que:

• Les trous de gaz ne sont pas bouchés.
  Il n'y a pas de fort courant d'air autour de la plaque a gaz.
• Le niveau minimum a ete regle correctement (voir la section Reglage des vannes).

Les conteneurs ne sont pas stables ou ne reposent pas bien sur les supports.

Assurez-vous que:

• Le fond des recipients de cuisine est parfaitement plat.
• Les contenteurs sont correctement centrés dans le support.
• Les supports sont correctement placés et montés sur la plaque à gaz.

Les boutons de commande des zones de cuisson ne tournent pas correctement

Au fil du temps, les vannes de contrôle des gaz peuvent开发商 sales à cause de laGRAISSÉ et de la poussière accumulée. Dans ce cas, il sera nécessaire d'acceder aux vannes pour les nettoyer et les graisser. Ces travaux de nettoyage et de lubrication ne doivent être effectuels que par un technicien agréé ou le service technique officiel.

Note:

Si après ces vérifications, observez des anomalies ou que la plaque à gaz ne fonctionne pas correctement, contactez le service d'assistance technique officiel ou consultez un installateur/agréé.

INSTALLATION DE LA PLAQUE À GAZ

Très important!

L'installation de la plaque à gaz ne doit être effectue que par un installateur/agréé. MX ONDA n'acceptera aucune responsabilité et la garantie sera annulée en cas d'installation incorrecte ou incorrecte.

Les instructions suivantes sont adressées à l'installeur/agréé. L'installation et la maintenance doivent toujours être effectuées par du personnel qualifié et / ou des techniciens agréés.

Avertissement: Débranchez la plaque à gaz de la prise de courant avant de procédér à des travaux d'entretien.

Rester ventilation

Cette plaque à gaz doit être installée et utilisée dans des locaux ventilés et conformes aux réglementations en vigueur. Les exigences suivantes doivent être considérées:

a) La salle doit être préparée avec un système de ventilation facilitant l'évacuation de la fumée et des gaz de combustion vers l'extérieur. Dans des cas spécifique, il est possible de recourir à des hottes ou des extracteurs électriques pour forcer la ventilation.

A travers un extracteur

Directement à l'étranger

b) Le trou d'entrée d'air pour la ventilation doit être suffisamment large pour permettre un débit d'air d'au moins 2m^3 /h par kW de puissance calorifique installée.

Le conduit d'entrée d'air extérieur pour la ventilation doit avoir une taille minimale de 100~cm^2 et ne doit pas pouvoir être obstrué ou obstrué facilement.

Les équipements à gaz sans disposits de sécurité doivent-disposer d'une ventilation équivalent à deux fois le volume d'un équipement protégé. Par exemple, un minimum de 200~cm^2 (Fig.3), une autre option (moins souhaitable) serait d'utiliser une piece adjoininge avec entree de ventilation (Fig.4). Dans ce cas, la portedoit avoir suffisamment de mou dans la partie inférieure pour permettre ventilation meme si elle est fermée.

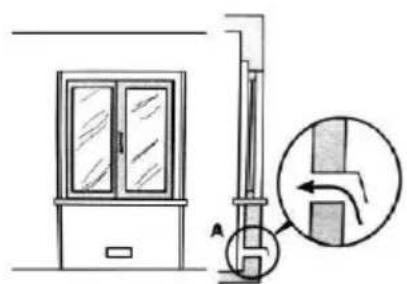

Fig.3

Fig.4

c) Si vous envisagez une utilisation prolongée et continue de la plaque à gaz, nous vous recommendons d'augmenter le système de ventilation de la piece où la plaque à gaz est installée.

Emplacement de la plaque à gaz

La plaque à gaz est conçue pour résister à des températures élevées et peut donc être installée au-dessus du four (en laissant un petit espace pour faciliter la ventilation du four).

Pour une installation et une ventilation correctes, les distances minimales entre la plaque à gaz et les différents meubles et / ou apparèils doivent être respectées. Respectez les recommendations suivantes:

a) La plaque peut etre installee dans n'importe quelle piece, a condition d'avoir une ventilation suffisante et de ne pas presenter dhumidite excessive.

b) Il est nécessaire de laisser une distance latérale d'au moins 150 mm entre la plaque et le meuble ou l'appareil électroménager le plus proche.

c) La hauteur entre la plaque a gaz et le meuble doit avoir une hauteur minimale de 400 mm.

d) La hauteur entre la plaque à gaz et la hotte doit être au minimum de 700 mm.

e) À l'arrête de la plaque à gaz, il faut laisser un espace d'au moins 60 mm entre la plaque et la paroi afin de facilitier le raccordement et la manipulation de l'entrée de gaz de la plaque.

f) En plus de l'emballage de la plaque à gaz, il existe un gabarit en carton pour la découverte du comptoir. Ce gabarit a les dimensions et la forme du fond de la plaque à gaz. Utilisez-le pour tracer sur le comptoir les lignes de découverte. ou ébauche de celui-ci.

g) Avant de fixer la plaque à gaz, vous doivent coller le joint d'étanchéité (fourni) au bas de la plaque à gaz.
h) Les accessoires de fixation (crochets et vis fournis) servent à fixer la plaque à gaz sur un comptoir d'une épaisseur de 20 à 40 mm. L'illustration suivante présente les trois options possibles.

Planche de 20 mm d'épaisseur

Planche de 30 mm d'épaisseur

Planche de 40 mm d'épaisseur

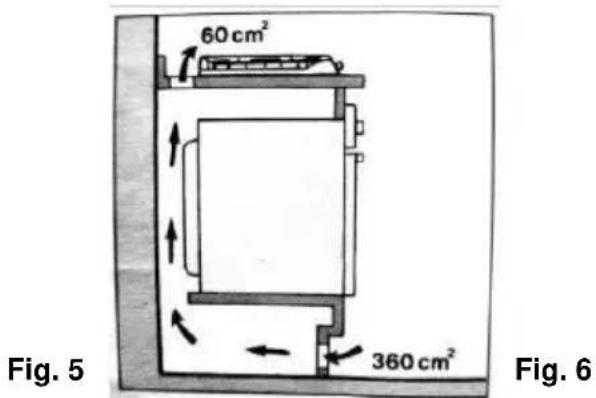

i) Dans le cas de l'installation d'un four encasirable sous la plaque à gaz, il est recommendé d'améliorer la ventilation autour du four. Pour éviter un échauffement excessif, placez une grille pour l'entrée d'air par le bas du four et une autre grille dans le four. partie supérieure de la table de cuisson (fig. 5) ou dans la partie supérieure avant du four (fig. 6).

Raccordement de l'alimentation en gaz par un tuyau rigide ou flexible

Très important!

• Le raccordement de la sortie de gaz pour les conduites rigides et flexibles doit être effectué par un installateur/agréé.
• La plaque à gaz provient des injecteurs de gaz naturel (G20). Dans le cas de l'utilisation de gaz butane (G30), les injecteurs (fournis) adaptés au gaz butane (GPL) doivent être changés.
  Assurez-vous que la pression de l'alimentation en gaz se situe dans les valeurs specifiées dans le tableau 3.

Raccordement de l'alimentation en gaz par un tuyau rigide

La sortie de gaz doit avoir une clé pour couper l'alimentation en gaz de la plaque. Si vous doivent utiliser l'adaptateur coude, n'oubliez pas d'insérer les joints. ÀpRES l'installation, vérifie qu'il n'y a pas de fuite de gaz.

Raccordement de l'alimentation en gaz par tube flexible

Utilisez l'adaptateur coude avec l'adaptateur pour le tuyau flexible avec les joints d'étanchéité correspondants. Le tube flexible doit être approvéd et sa longueur ne peut dépasser 2 mètres. Àpres l'installation, vérifie qu'il n'y a pas de fuite de gaz et que le tuyau n'est pas écrasé ni déformé.

Connexion électrique

Branchez la fiche sur une prise secteur 220/240 V ~ 50 Hz munie d'une connexion à la terre.

Positionnez le cable d'alimentation de sorte qu'il ne touche aucune surface susceptible d'acquerir des températures élevées (chassis d'un four, par exemple).

CHANGEMENT DE TYPE DE GAZ SUR LA PLAQUE

La plaque à gaz vient de l'usine avec les injecteurs pour GAS NATURAL (G20). Si vous souhaitez le changer en BUTANE GAS (G30), vous doivent utiliser les injecteurs fournis dans le sac d'accessoires.

Les injecteurs sont marqués avec le diamètre du trou de la sortie du gaz, et il est très important que vous fassiez très attention lors de leur placement car si vous étés confus, vous pouvez avoir une très grande flamme dans le petit brûleur ou une très petite flamme dans le grand brûleur.

Installez les injecteurs comme indiqué dans le tableau suivant:

Taille du brûleur	GAZ NATUREL (G20)	GAZ DE BUTANE (G30)
	Marquage d'injecteur	Marquage d'injecteur
Auxiliaire (petit)	0.71	0,52
Semi rapide (moyen)	0.97	0.67
Triple anneau (grand)	1.25	0.93
Pression d'alimentation	20 mbar	30 mbar

AJUSTER LES VANNES

Si la pression dans l'alimentation en gaz (gaz naturel ou gaz butane) diffère de cette spécifiée pour la plaque à gaz, il peut arriver que la flamme soit irrégulière ou s'éteigne, auquel cas le réglage de la vanne devrait être réglé, Pour ce faire, suivez le processus suivant:

1. Allumez la zone de cuisson que vous souhaitez régler et attendez environ 10 minutes que le capteur de sécurité soit complètement chaud.

2. Tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à la position ( ) niveau minimal de la flamme.

3. La flamme ne doit pas etre eteinte ou deplaceee vers le bruleur. Si elle est eteinte ou si elle se deplace vers le bruleur, il sera necessaire de reajuster la vanne.

4. Pour acceder à la vis de réinitialisation de la vanne, retirez le bouton correspondant à la zone de cuisson que vous souhaitez régler en le tirant vers le haut.

5. À l'aide d'un tournevis plat, réglez à nouveau la vis en haut à gauche de la vanne.

6. Repetez les étapes 1 à 5 avec les autres zones de cuisson.

\section*{Caracteristiques des différents types de gaz}

Catégorie de l'application: I2H I2E I2E+ I2L I2HS I2ELS I2ELW I3+ I3B/P I3P I2H3+ II2E3B/P I2HS3B/P II2ELWLS3B/P II2ELL3B/P

La tailè du brûleur	Type de gaz	La pression mbar	Diamètre du brûleur	Charge nominale				Charge réduite
				g/h	l/h	kW	Kcal/h	kW	Kcal/h
Auxiliaire (Petit)	Naturel G20	20	0.71	-	95	1,0	860	0,4	344
	Butane G30	30	0.52	72,6	-	1,0	860	0,4	344
Semi rapide (Moyen)	Naturel G20	20	0.97	-	171	1,8	1548	0,6	516
	Butane G30	30	0.67	130,8	-	1,8	1548	0,6	516
Triple anneau (Grand)	Naturel G20	20	1.25	-	323	3,4	2924	1,5	1290
	Butane G30	30	0.93	247	-	3,4	2924	1,5	1290

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation 220-240 V ~ 50 Hz.

Compatible avec le gaz naturel et le butane

Catégorie de gaz II 2H3B / P

Puisance thermique du gaz naturel (GN)

Triple anneau (grand) 3,4 kW / 323 l/h

Semi rapide (moyen) 1,8 kW / 171 l/h

Auxililar (petit) 1 kW / 95 l/h

Puisance calorifique au gaz butane (GPL)

Triple anneau (grand) 3,4 kW / 247 g/h

Semi-rapide (moyen) 1,8 kW / 130,8 g/h

Auxililar (petit) 1kW / 72,6g / h

Pression nominale Gaz naturel: 20 mbar

Gaz butane: 30 mbar

Diametre de la base du conteneur

Triple anneau (Grand) 24 26 cm

Semi rapide (moyen) 16 20 cm

Auxiliaire (petit) 10 14~cm

Dimensions 600× 510× 100mm (I, La,H)

Dimensions ajustement creux

560 × 480 ~mm (l, a)

Les specifications techniques sont susceptibles d'être modifiées sans préavis.

Ce produit est conforme aux directives européennes:

• 73/23/EEC de 19/02/73 (basse tension) et modification ultérieure.
• 89/336/EEC de 03/05/89 (Compatibilité electromagnétique) et modification ultérieure.
• 90/396/EEC de 29/06/90 (Gaz) et modification ultérieure.
• 93/68/EEC de 22/07/93 et modification ultérieure.

"MX, MX ONDA" et les logos sont des marques déposées de MX ONDA, S.A.

MX ONDA, S.A.

Isla de Java, 37

28034 - MADRID (SPAGNE)

Telephone Service d'information et: [phone]

E-MAIL: [e-mail]

http://www.mxonda.es
