Marke	Mx Onda
Modell	MXPG2200B
Produkttyp	Gaskochfeld
Abmessungen (L × T × H)	600 × 510 × 100 mm
Einbaumaße (L × T)	560 × 480 mm
Netzspannung	220-240 V ~ 50 Hz
Geeigneter Gastyp	Erdgas (G20) oder Butan (G30)
Anzahl der Brenner	3
Großer Brenner (Dreifachring)	3,4 kW
Mittlerer Brenner (halbschnell)	1,8 kW
Kleiner Brenner (Hilfsbrenner)	1,0 kW
Oberflächenmaterial	Gehärtetes Glas 8 mm
Material der Brenner und Träger	Gusseisen
Zündung	Integrierte elektrische Zündung
Sicherheitsvorrichtung	Flammenwächter (Thermoelement) – Gasabschaltung bei Flammenausfall
Nenndruck Erdgas (G20)	20 mbar
Nenndruck Butan (G30)	30 mbar
Pflege und Reinigung	Lauwarmes Wasser und Seife oder fettlösendes Reinigungsmittel; Alkohol und Scheuermittel vermeiden; vollständig trocknen
Mitgeliefertes Zubehör	Düsen für Butan, Dichtung, Befestigungsset
Hersteller	MX ONDA S.A. – Madrid, Spanien

Häufig gestellte Fragen - MXPG2200B Mx Onda

Wie zünde ich einen Brenner des Gaskochfelds MXPG2200B an?

Drücken Sie den Knopf des entsprechenden Brenners etwa 6 Sekunden, während Sie ihn gegen den Uhrzeigersinn bis zur maximalen Flammenposition drehen. Lassen Sie den Knopf nach dieser Zeit los. Zum Ausschalten drehen Sie den Knopf im Uhrzeigersinn in die OFF-Position.

Was tun, wenn die Flamme versehentlich erlischt?

Der Sicherheitssensor (Thermoelement) unterbricht die Gaszufuhr. Drehen Sie den Knopf auf OFF, warten Sie etwa 1 Minute und zünden Sie normal neu. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Brenneröffnungen verstopft sind.

Wie reinige ich die gehärtete Glasplatte?

Verwenden Sie heißes Wasser und Seife oder ein spezielles Glaskeramik-Reinigungsmittel. Für angebrannte Reste verwenden Sie einen Rakel (nicht im Lieferumfang). Vermeiden Sie Scheuerschwämme, Alkohol und flüchtige Substanzen. Reinigen Sie nach jedem Gebrauch, um ein Einbrennen zu vermeiden.

Wie wechsle ich den Gastyp (von Erdgas zu Butan)?

Das Kochfeld wird mit Düsen für Erdgas (G20) geliefert. Für Butan (G30) ersetzen Sie die Düsen durch die im Zubehörbeutel mitgelieferten, unter Beachtung des Durchmessers: kleiner Brenner 0,52 mm, mittlerer 0,67 mm, großer 0,93 mm. Dieser Vorgang muss von einem autorisierten Installateur durchgeführt werden.

Welche Topfgrößen für jeden Brenner verwenden?

Verwenden Sie Gefäße mit flachem Boden: für den Hilfsbrenner (klein): 10-14 cm Ø; halbschnell (mittel): 16-20 cm Ø; Dreifachring (groß): 24-26 cm Ø. Eine Flamme, die über den Topfboden hinausragt, verschwendet Energie.

Der Brenner zündet nicht, was überprüfen?

Stellen Sie sicher, dass die Gas- und Stromversorgung aktiv ist. Überprüfen Sie, ob die Gaslöcher des Brenners nicht verstopft sind und alle Teile richtig sitzen. Vermeiden Sie starke Zugluft. Wenn die elektrische Zündung nicht funktioniert, reinigen Sie vorsichtig die Zündkerze.

Welcher Gasdruck ist erforderlich?

Für Erdgas (G20): 20 mbar. Für Butan (G30): 30 mbar. Weicht der Druck ab, kann eine Einstellung der Ventile durch einen autorisierten Techniker erforderlich sein.

Wie installiere ich das Kochfeld richtig?

Die Installation muss von einem autorisierten Installateur durchgeführt werden. Der Raum muss belüftet sein (Lufteinlass mindestens 100 cm²). Beachten Sie die Mindestabstände: 150 mm zu Seitenmöbeln, 400 mm darüber, 700 mm unter einer Dunstabzugshaube. Verwenden Sie die mitgelieferte Schablone zum Ausschneiden der Arbeitsplatte (560×480 mm) und befestigen Sie das Kochfeld mit den mitgelieferten Halterungen.

Was tun bei Gasgeruch?

Schalten Sie sofort die Gaszufuhr am Hauptventil ab. Betätigen Sie keine elektrischen Schalter. Öffnen Sie Fenster zum Lüften. Versuchen Sie nicht, die Brenner neu zu zünden. Kontaktieren Sie einen autorisierten Installateur oder den Notdienst.

Wie stelle ich die minimale Flamme ein, wenn sie erlischt?

Zünden Sie den Brenner und lassen Sie ihn 10 Minuten vorheizen. Drehen Sie den Knopf auf die niedrigste Stufe. Wenn die Flamme erlischt, entfernen Sie den Knopf und justieren Sie die Einstellschraube (oben links am Ventil) mit einem Schlitzschraubendreher. Wiederholen Sie dies für jeden Brenner. Dieser Vorgang sollte von einem autorisierten Techniker durchgeführt werden, wenn Sie sich unsicher sind.

BEDIENUNGSANLEITUNG MXPG2200B Mx Onda

USO DE LA PLACA A GAS

CAMBIO DEL TIPO DE GAS EN LA PLACA

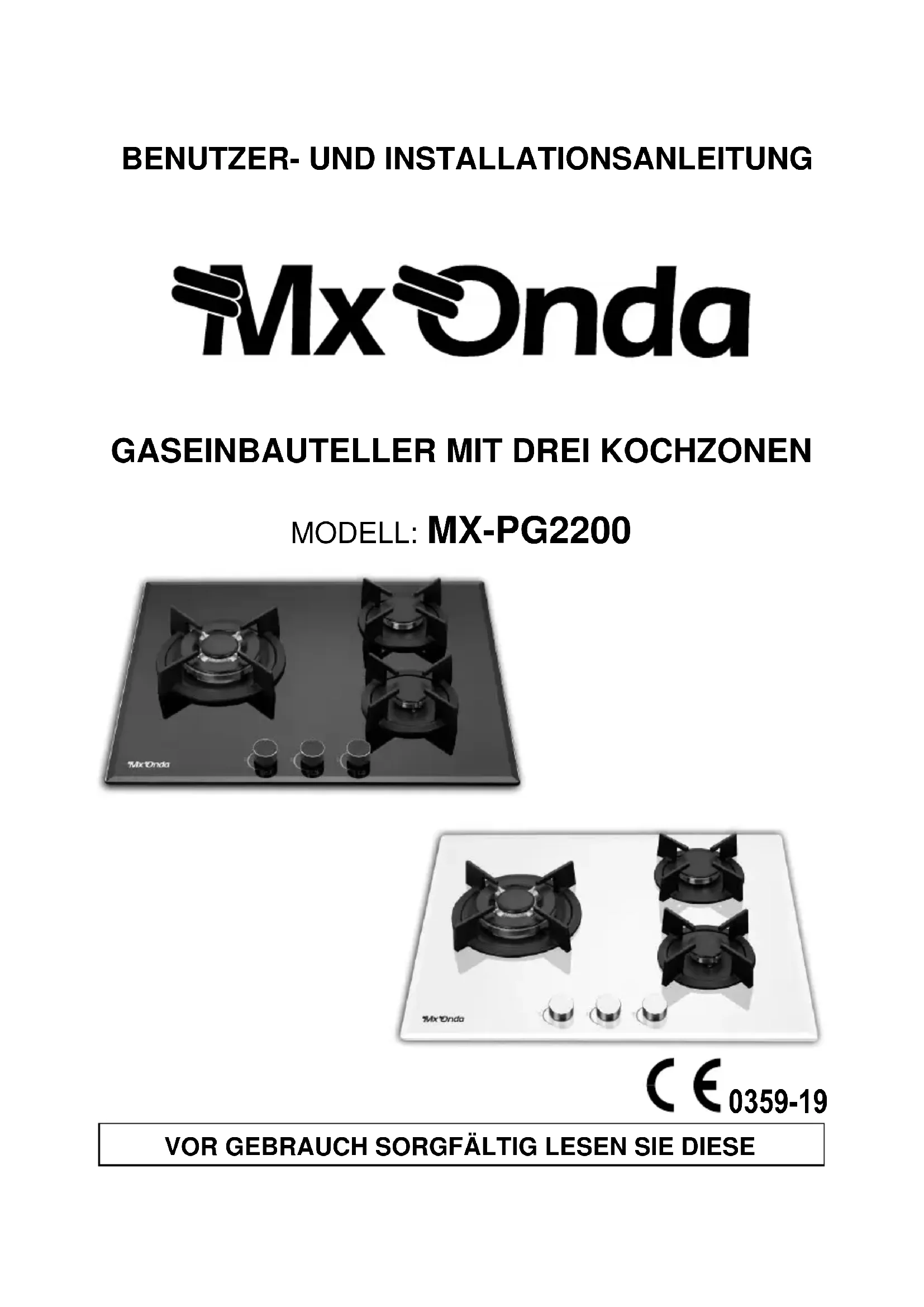

BENUTZER- UND INSTALLATIONSANLEITUNG

MxOnda

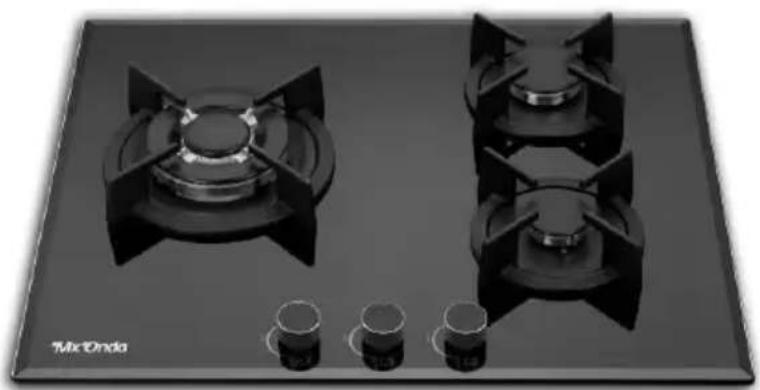

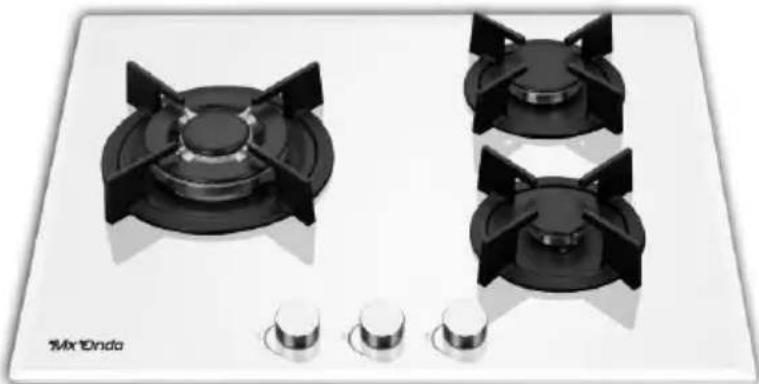

GASEINBAUTELLER MIT DREI KOCHZONEN

MODELL: MX-PG2200

C E 0359-19

VOR GEBRAUCH SORGFÄLTIG LESEN SIE DIESE

ACHTUNG

Dieses gerät arbeitet mit einer spannung von 230 V, um einen möglichen elektrischen schlag zu vermeiden, versuchen sie nicht,ihn zu öffnen. Dieses gerät hat keinen anteil, der von sich selbst repariert werden konnen, im falle einer fehlfungtion nicht umgehen, wenden sie sich an ihren autorisierten service MX ONDA.

Nachdem das Leben theselektrischen geräts erschöpf ist, nicht in den hausmull.

Legen sie sie in den entsprechenden behälter aus einem recycling-center in ihrer Höhe für das recycling später.

Dieses produit erfüllt die europäische RoHS-richtlinie (2011/65/EU) zur beschränkung der verwendung bestimmter gefährlicher stoffe in elekto- und Elektronikgeräten.

EINFUHRUNG

MX ONDA dankt Ohnen für die rücksicht, die sie beim kauf diesen Produkts hatten. Das gasplattenmodell MX-PG2200 wurde aus hochwertigen materialien hergestellt und ist aufgrund seines designs für jeder kuchenbereich geeignet.

Es hat unter anderen folgende eigenschaften:

• 8mm starker gehärter glasfuß
  3kochzonen:

Hilfsmittel: für behälter von 10 bis 14 cm Ø / heizwert: 1 kW Halbschnell: für behälter von 16 bis 20 cm Ø / heizwert: 1,8 kW Dreifachring: für behälter von 24 bis 26 cm Ø / heizwert: 3,4 kW

• Kompatibel mit butangas (G30) und erdgas (G20)
• Elektrische zündung
  Brenner und halter aus gusseisen

VOR DEM ANSCHLUSS DER PLATTE

• Lesen sie diese anweisungen sorgfältig durch und bewahren sie sie zur späteren verwendung auf.
• Vergewissern sie sich nach dem entfern der verpackung, dass das gerät nicht beschädigt ist. Wenn sie zweiel haben, verwenden sie es nicht. Wenden sie sich an den technischen support.
• Alle arbeiten im zusammenhang mit der elektrischen installation und der gasversorgung müssen von einem spezialisierten und autorisierten installateur ausgeführrt werden.
• Vergewissern sie sich, dass die spannung ihrer steckdose 220/240v 50 hz beträgt und dass diese mit einem erduungsanschluss ausgestellt ist.

• Der hersteller haftet nicht für schäden, die aus unsachgemäßer, falscher oder rücksichtsloser verwendung des geräts resultieren.

• Die elektrische Sicherheit these gesäts ist nur gewährleistet, wenn es gemäß den geltenden Sicherheitsvorschriften an eine wirksame ergung angeschlossen ist. Der hersteller leht eine haftung für schaden ab, die auf eine unzureichende ergung der anlage zurückzuführn sind. Im zweifelsfall wenden sie sich an einen qualifizierten elektriker.

• Verpackungsmaterialien wie plastiktuten, styropor usw. Sollten kindern nicht zugänglich sein, da sie eine potenzielle gefahrenquelle darstellen.

SICHERHEITSMASSNAHMEN

Die nichtbeachtung dieser Sicherheitsvorkehrungen oder warnhinweise kann zu verbrennungen oder schweren verletzungen führen.

• Kinder sollenn nicht mit diesen gerät speilen. Die Reinigung und wartung durch den benutzer kann nicht von kindern ausgeführrt werden, es sei dess, sie sind über 8 Jahre alt und werden beaufsichtigt.
• Stellen sie sicher, dass in dem Raum, in dem das gaskochfeld installiert ist, eine ordnungsgemäß beluftung gemäß den geltenden bestimmungen vorhanden ist
• Dieses grat darf nicht von kindern (unter 8 Jahren) oder Personen mit reduzierten körperlichen, sensorischen oder geistigen fährigkeiten oder ohne erfahrung und wissen verwendet werden, es sei dess, sie haben entsprechende anweisungen zur verwendung des geräts erhalten und werden von einem erwachsenen beaufsichtigt oder verantwortliche person.
• Dieses grat ist nur für den privaten, nicht professionellen gebrauch bestimmt. Mx onda übernimmt keine haftung und die garantie erlischt bei unsachgemäßer verwendung oder nichtbeachtung der anweisungen.
• Dieses gerät wurde für die verwendung in innenräumen entwickelt. Setzen sie diesen gerät weder regen noch feuchtigkeit aus und verwenden sie es nicht im freien.

• Anschluss der gasversorgung:

• Der anschluss der gasversorgung muss von einem autorisierten installateur gemäß den geltenden bestimmungen vorgenommen werden.

• Prüfen sie, ob die platte an die verwendete gasart angepasst ist.
• Stellen sie sicher, dass der gasversorgungsdruck innerhalb der im entsprechenden abschnitt des handbuchs angegebenen werte liegt.
• Um eine beschädigung der platteninnenseite zu vermeiden, schreiben sie den gaseinlass so an, dass er nicht erzwungen wird.

• Wenn sie den 90^ -winkel oder -adapter für den flexiblen schlauch verwenden müssen, vergessen sie nicht, die isolationsverbindungen anzubringen und zu überprüfen, ob keine gaslecks vorhanden sind.

• Bei störungen, anomalien, wenn die platte, die brenner oder die stützen heruntergefallen sind und sich verschlissen haben, verwenden sie das gerät nicht und versuchen sie nicht, es selbst zu reparieren. Wenden sie sich an den officiellen technischen kundendienst von MX ONDA.

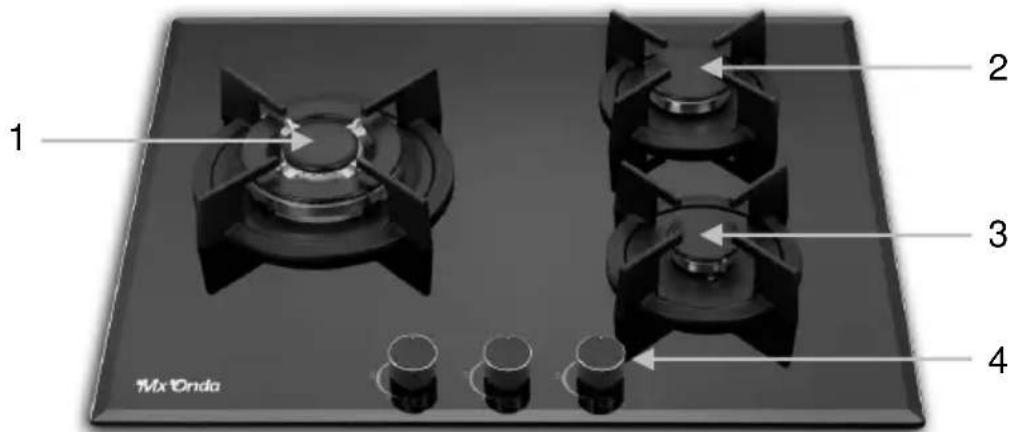

STEUERUNGEN UND FUNKTIONEN

1. Großekochzone (dreifachring)
2. Mittlere kochzone (semi fast)
3. Kleiner kochbereich (auxiar)
4. Bedienelemente der kochzonen
5. Elektrische zündung
6. Sicherheitssensor: wird ausgelöst, wenn die flamme versehentlich ausgeschaltet wird (verschüttete luft, zugluft usw.), wodurch die gaszufuhr zum brenner unterbrochen wird.

VERWENDUNG DER GASPLATTE

Die position jeder kochzone wird im unteren teil der entsprechenden steuerung, der größten kochzone, der mittleren kochzone und derkleinen kochzone angezeigt.

Die kochzonen untersuchen sich in große und leistung. Wahlen sie den am besten geeigneten bereich für den durchmesser des verwendeten behalters und stellen sie die flamme oder wärmeleistung nach ihrem geschmack oder ihren vorlieben ein.

Kochzone ein- und ausschalten

Halten sie die taste für die gewährte kochzone etwa 6 sekunden lang gedrück (der e-start beginnnt zu arbeiten), und drehen sieihn nach dieser zeit gegen den uhrzeigersinn auf die maximale flammenstufe ( ) wenn sie die taste nicht mehr drücken, leuchtet die flamme in der position maximaler flammenstufe oder maximaler heizleistung.

Drehen oder drehen sie den knopf gegen den uhrzeigersinn, um den flammenpegel in position (♂) oder den flammenpegel in position (♂) zu erhöhen.

Um eine kochzone auszuschalten, drehen sie die entsprechende taste im uhrzeigersinn in die position OFF.

SICHERHEITSVORRICHTUNG

Die gasplatte ist mit einer Sicherheitsvorrichtung ausgestattet, die die gaszufuhr unterbricht, falls die flamme erlischt. In jedem brenner befindet sich ein sensor, der den Zustand der flamme überprüft. Wenn die flamme erlischt, wird die gaszufuhr des brenners unterbrochen.

Wenn die flamme versehentlich ausgeschaltet wird und die Sicherheitsvorrichtung in betrieb ist, schalten sie die kochzone mit der entsprechenden steuertaste aus und versuchen sie, sie nach etwa 1 minute erneut einzuschalten.

PRAKTISCHE TIPPS

Um die besten ergebnisse zu erzielen und energia zu sparen, empfehlen wir ihren, die folgenden tipps zu befolgen:

• Verwenden sie behälter mit flachem boden und halten sie den behälterdeckel so welt wie möglich auf.
• Wahlen sie die kochzone entsprechend dem durchmesser des behälterbodens (siehe tabelle), um zu verhindern, dass die flamme den behältrightand verlässt, energia zu sparen und den behälter nicht zu beschädigen.
• Wenn der inhalt des behalters kocht (siedet), reduzieren sie die flamme oder die heizleistung, da nur die siedetemperatur aufrechtenhalten werden muss. Bei einer kleineren flamme reicht dies aus.

Kochzone	Durchmesser der behälterbasis
Groß (Dreifachring)	24 ~ 26 cm Ø
Mittel (halb schnell)	16 ~ 20 cm Ø
Klein (Zusatz)	10 ~ 14 cm Ø

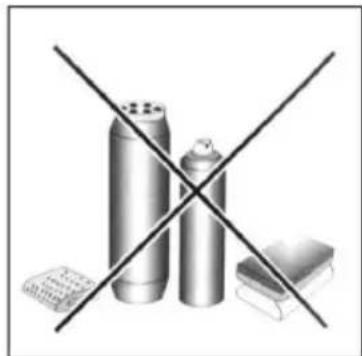

WARTUNG UND REINIGUNG

Trennen sie die platte vor dem reinigen von der netzsteckdose und stellen sie sicher, dass die gasplatte vollständig kalt ist. Verwenden sie keinen alkohol oder scheuermittel und halten sie das gerät nicht mit flüchtigen stoffen wie benzin, Lösungsmitteln, insectiziden usw. Inkontaktkommen.

Um die lebensdauer der gasplatte zu verlangern, ist es wichtig, dass diese sorgfältig und gründlich gereinigt wird.itte beachten sie folgendes:

• Brenner und gusseisenhalterungen sollen mit warmem Wasser und seife oder einem fettschutzmittel gewaschen werden. verwenden sie keinen alcohol oder scheuermittel. Entfern sie jegliche fettspuren, um verbrennungen zu vermeiden. Verwenden sie nach dem reinigen ein tuch

zum trocknen, und stellen sie sicher, dass sie vollständig trocken sind, bevor sie sie platzieren.

• Achten sie besonders auf die gasverteiler aus aluminium, die mit heißen Wasser und seine oder einem fettschutzmittel gewaschen werden sollenen. Stellen sie sicher, dass die gaszirkulationsschlitze vollständig sauber sind und nicht durch fett oder verunreinigungen blockiert werden. Verwendensie keinen alkohol oder scheuermittel. Verwenden sie nach dem reinigen ein tuch zum trocknen, und stellen sie sicher, dass sie vollständig trocken sind, bevor sie sie platzieren.

• Verwenden sie für die oberfläche aus geharteten glas heîßes wasser und seine oder ein anti-fett-product. Sie können auch die speziellen Produkte für die Reinigung von glaskeramikplatten verwenden. Verwenden sie keine scheuerschwämme, die die oberfläche zerkratzen können, und verwenden sie keine schleifmittel wie sprühfleckendentferner für die offen (Fig. 2).

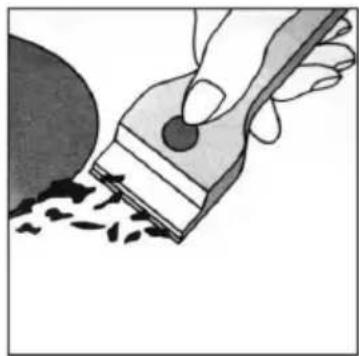

• Um hartnäckigste Rückstände von der glasoberfläche zu entfernen, können sie einen nicht mitgelieferten schaber verwenden (Fig. 1).

• Nach jedem gebrauch sollenen sie die platte reinigen, um zu vermeiden, dass die anhaltenden rückstände verbrennen.

• Lebensmittelrechte mit hohem zuckergehalt an der glasoberfläche sollenten umgehend entfern't werden, um eine verschlechterung derselben zu vermeiden.

Die zapfen für die elektrische zündung 5 und die Sicherheitssensoren 6 müssen sorgfältig gereinigt werden, um sie nicht zu beschädigen. Verwenden sie dazu ein papiertuch oder ein leicht angefeuchtetes tuch und trocknen sie dann sorgfältig ab.

Fig.1

Fig.2

FEHLERSUCHE

Wenn der gaskocher nicht ordnungsgemäß Funktioniert oder sie eine anomalie feststellen, bevor sie den officiellen technischen Dienst oder einen autorisierten installeur anrufen, führen sie die folgenden grundlegenden prüfungen durch: Prufen und überprüfen sie zunachst, dass keine unterbrechung der gas- und stromversorgung vorliegt, insbesondere wenn der gashahn geöffnet ist.

Der brenner kann nicht gezündet werden oder die flamme ist nicht einmal um den brenner herum.

Stellen sie sicher, dass:

Die gaslocher im brenner sind nicht versperrt.
- Alle beweglichen teile der brenner sind korrekt befestigt.
- Es gibt keine starke Luftströmung um die gasplatte.

Die flamme bleibt nicht beleuchtet.

Stellen sie sicher, dass:

Die taste wird gedrückt gehalten, wenn sie in die position ( agedreht wird.
- Halten sie die taste so lange gedrückt, bis die flamme den Sicherheitssensor (thermoelement) erwartmt.
Die gaslocher sind im bereich des Sicherheitssensors (thermoelement) nicht blockiert.

Die flamme erlischt, wenn der knopf in die minimale position gedreht wird (♂). Stellen sie sicher, dass:

Die gaslocher sind nicht verstopft.
- Es gibt keine starke Luftströmung um die gasplatte.
- Der minimalwert wurde korrekt eingestellt (siehe abschnitt ventil einstellen).

Die behälter sind nicht stabil oder sitzen nicht gut auf den stützen.

Stellen sie sicher, dass:

• Der boden der kuchenbehälter ist perfekt flach.
  Die behälter sind imträger korrekt zentriert.
  Die stützen sind korrekt auf der gasplatte platziert und angebracht.

Die bedientasten der kokzonen drehen sich nicht reibungslos

Im laufe der zeit können gasregelventile durch fett und staubansammlungen verschmutzen. In diesen fall müssen die ventile zum reinigen und fetten zugänglich sein. Diese Reinigungs- und schmierarbeiten)dürfen nur von einem autorisierten techniker oder dem officiellen technischen Dienst durchgeführt werden.

Notiz:

Wenn nach diesen überprüfungen anomalien beobachtet werden oder die gasplatte nicht ordnungsgemäß Funktioniert, wenden sie sich an den offiziellen kundendienst, oder wenden sie sich an einen autorisierten installeratur.

INSTALLATION DER GASPLATTE

Sehr wichtig

Die installation der gasplattearfur von einem autorisierten installateur durchgefuhrt werden. Mx onda übernimmt keine haftung und die garantier elischt bei falscher oder falscher installation.

Die folgenden anweisungen richten sich an den autorisierten installateur. Installation und wartung müssen immer von qualifiziertem personal und / oder autorisierten technikern ausgeführten werden.

Warning:ziehen sie vor allen wartungsarbeiten die gasplatte aus der steckdose.

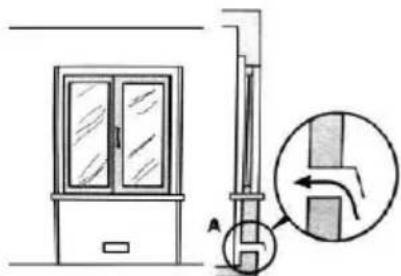

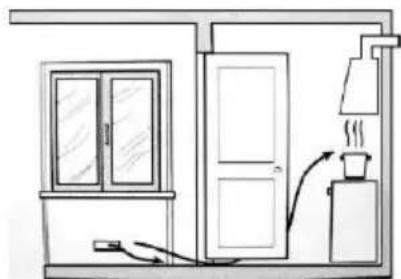

Beluftung bleiben

These gasplatte muss in räumen mit permanenter belüftung installiert und verwendet werden, die den geltenden vorschriften entsprechehen. Folgende anforderungen müssen beachtet werden:

a) Der raum muss mit einem luftungssystem ausgestattet sein, das den austritt von rauch und verbrennungsgasen nach außen erleichtert. In bestimmen fällen kann auf elektrische dunstabzugshauben oder dunstabzugsgeräte zurückgegriffen werden, um die beluftung zu erzwingen.

Durch einen extraktor

Direkt im ausland

b) Das lufteinlassloch für die beluftung muss groß genug sein, um einen luftstrom von mindestens 2m^3 / h pro kw installierter wärmekapazität zu ermöglich. Der außenlufteinlasskanal für die beluftung muss mindestens 100cm^2 groß sein und darauf nicht leicht verstopf werden. Gasgeräte ohne Sicherheitsvorrichtungen müssen eine beluftung aufweisen, die das doppelte volumen eines geschützten geräts beträgt. Zum beispiel ein minimum von 200cm^2 (Fig. 3), eine andere option (weniger ratsam) wurde die verwendung eines angrenzenden raums mit beluftungseinlass (Fig. 4). In thisum fall muss die tür im unteren Teil ausreichend spiel haben, um zu ermöglich beluftung auch im geschlossenen Zustand.

Fig.3

Fig.4

c) Wenn sie die gasplatte länger und ununterbrochen verwenden, empfehlen wir ihren, das beluftungssystem des raums, in dem die gasplatte installiert ist, zu erhöhen.

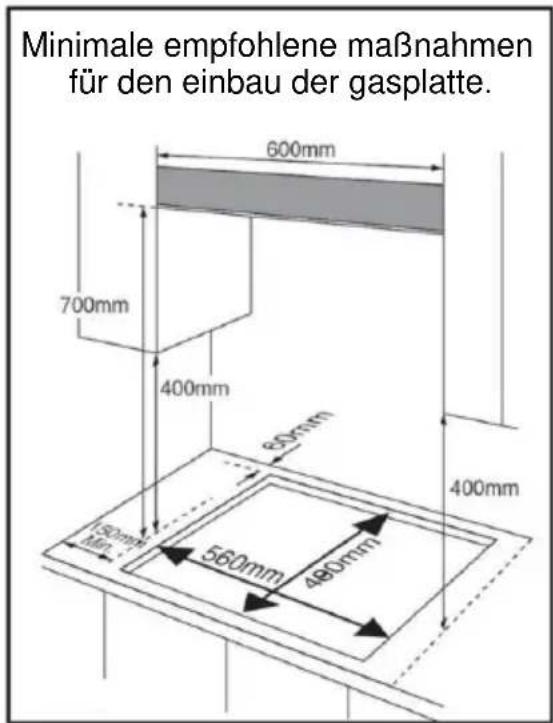

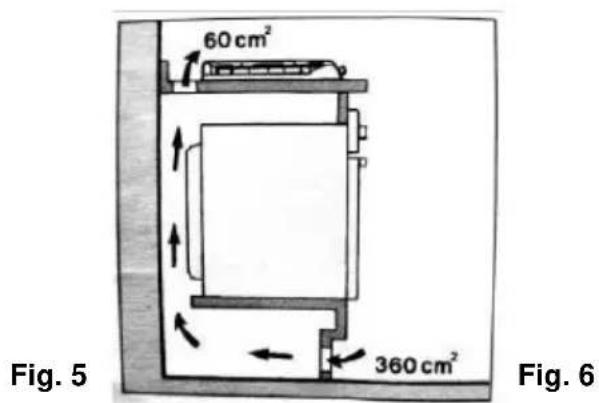

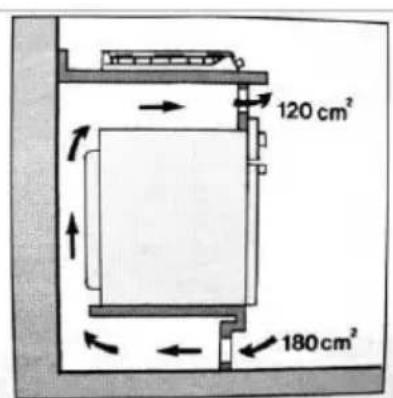

Lage der gasplatte

Die gasplatte ist für hohe temperaturen ausgelegt und kann über dem ofen installiert werden (wobei ein kleiner spalt zur erleichterung der beluftung des ofens vorhanden ist).

Für eine ordnungsgemäß installation und beluftung müssen die mindestabstände zwischen der gasplatte und den verschiedene mobeln und / oder geräten eingehalten werden. Befolgen sie die folgenden empfehlungen:

a) Die platte kann in jedem Raum installiert werden, sofern sie ausreichend beluftet ist und keine übermäßige feuchtigkeit aufweist.

b) Zwischen der platte und dem nachstgelegenen möbel oder haushaltsgerät muss ein seitlicher abstand von mindestens 150 mm eingehalten werden

c) Die höhe von der gasplatte bis zum möbel muss mindestens 400 mm detragen.

d) Die Höhe von der gasplatte bis zur haube muss mindestens 700 mm detragen.

e) An der rückseite der gasplatte muss ein abstand von mindestens 60 mm zwischen der platte und der wand gelassen werden, um das anschließen und manipulieren des gaseinlasses der platte zu erleichtern.

f) Neben der verpackung der gasplatte befindet sich eine pappschablone zum schneiden der arbeitsplatte. Diese schablone hat die abmessungen und die form des bodens der gasplatte. Markieren sie auf der arbeitsplatte die schneidelinien oder entwurf davon.

g) Bevor sie die gasplatte anbringen, müssen sie die mitgelieferte dichtung auf die unterseite der gasplatte kleben.

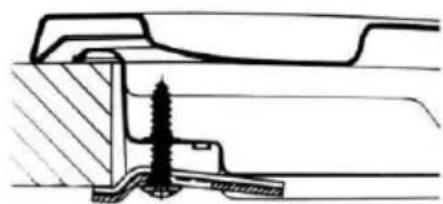

h) Das befestigungszubehör (mitgelieferte haken und schrauben) dient zur befestigung der gasplatte auf einer arbeitsplatte mit einer dicke von 20 bis 40mm . Die folgende abbildung zeigt die drei verschiedene optionen.

Arbeitsplatte 20 mm dick

Arbeitsplatte 30 mm dick

Arbeitsplatte 40 mm dick

i) Wenn sie einen ofen installieren, der unter die gasplatte passt, wird empfohlen, die beluftung um den ofen herum zu verbessern. Um übermäßige erwärnung zu vermeiden, legen sie ein gitter für den lufteinlass vom boden des ofens und ein anderes gitter in den ofen. Oberteil des kochfelds (Fig. 5) oder im oberen ofenoberteil (Fig. 6).

Anschluss der gasversorgung über starre oder flexible leitung

Sehr wichtig

• Der anschluss des gasauslasses für starre und flexible rohre muss von einem autorisierten installmenter ausgeführrt werden.
• Die gasplatte stammt von den erdgasinjektoren (g20). Bei verwendung von butangas (g30) mussen die für butangas (lpg) geeigneten injektoren (mitgeliefert) ausgetauscht werden.
• Stellen sie sicher, dass der druck der gaszufuhr innerhalb der in tabelle 3 angegebenen werte liegt.

Anschluss der gasversorgung über eine starre rohrleitung

Der gasauslass muss über einen schlüssel verfügen, um die gaszufuhr zur platte zu unterbrechen. Wenn sie den winkeladapter verwenden müssen, denken sie daran, die dichtungen einzusetzen. Überprüfen sie nach der installation, dass keine gaslecks vorhanden sind.

Anschluss der gasversorgung über einen flexiblen schlauch

Verwenden sie den winkeladapter zusammen mit dem adapter für den flexiblen schlauch mit den entsprechenden dichtungen. Der flexible schlauch muss zugelassen sein undarf nicht länger als 2 meter sein.Vergewissern sie sich nach der installation, dass kein gas austritt und dass der schlauch nicht gequetscht oder verformt ist.

Elektrischer anschluss

Schließen sie den stecker an eine steckdose mit 220 / 240V 50~Hz an, die mit einem erdingsanschluss versehen ist.

Positionieren sie das netzkabel so, dass es keine oberfläche berührt, die hohe temperaturen annehmen kann (z. B. Das chassis eines ofens).

ÄNDERUNG DER GASART Auf DER PLATTE

Die gasplatte wird ab werk mit den injektoren für ERDGAS (G20) gefelwert. Wenn sie sie in BUTANGAS (G30)ändern möchten, müssen sie die im zubehorbeutel enthaltenen injektoren verwenden.

Die einspritzdüssen sind mit dem durchmesser des lochs des auslasseses für das gas gekennzeichnet, und es ist sehr wichtig, dass sie beim einsetzen genau darauf auf achten, Denn wenn sie verwirrt werden, konnen sie eine sehr große flamme im kleinen brenner oder eine sehr petite flamme im brenner haben der große brenner

Installieren sie die injektoren wie in der folgenden tabelle angegeben:

Brennergroße	ERDGAS (G20)	BUTANGAS (G30)
	Injektor-markierung	Injektor-markierung
Hilfsmittel (klein)	0.71	0,52
Halb schnell (mittel)	0.97	0.67
Dreibachring (groß)	1.25	0.93
Versorgungsdruck	20 mbar	30 mbar

EINSTELLLEN DER VENTILE

Wenn der druck in der gasversorgung (erdgas oder butangas) von dem für die gasplatte angegebenen druck abweicht, kann es vorkommen, dass die flamme unregelmäßig ist oder erlischt. In thisem fall müssen die einstellung des ventilis geregelt werden. Führn sie dazu den folgenden vorgang aus:

1. Schalten sie die einzustellende kochzone ein und warten sie etwa 10 minutes, bis der Sicherheitssensor vollständig besteht ist.
2. Drehen sie den knopf gegen den uhrzeigersinn auf die minimale flammenstufe (6).
3. Die flammearf nicht ausgeschaltet oder zum brenner bewegt werden. Wenn sie ausgeschaltet wird oder sich zum brenner bewegt, muss das ventil neu eingestellt werden.

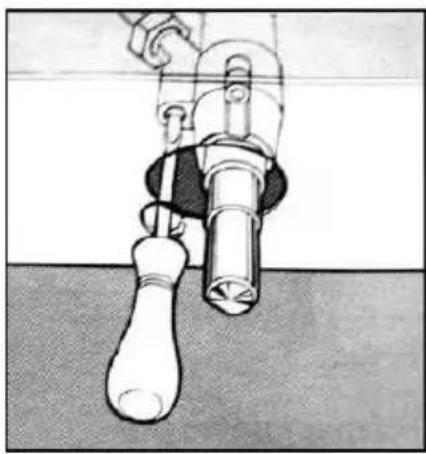

4. Um an die ventilrückstellschraube zu gelangen, entfern den knopf, der der einzustellenden kokzone entspricht, indem sie sie nach obenziehen.
5. Mit einem flachen schraubendreher die schraube oben links am ventil nachstellen.
6. Wiederholen sie die schritte 1 bis 5 mit den anderen kochzonen.

Merkmale der verschiedenen Gasarten

Kategore der anwendung: I2H I2E I2E+ I2L I2HS I2ELS I2ELW I3+ I3B/P I3P I2H3+ II2E3B/P I2HS3B/P II2ELWLS3B/P II2ELL3B/P

GröBe des Brenners	Art des Gases	Druck mbar	Durchmesser des Brenners	Nennlast				Reduzierte Last
				g/h	I/h	kW	Kcal/h	kW	Kcal/h
Auxiliary (Klein)	Erdgas G20	20	0.71	-	95	1,0	860	0,4	344
	Butangas G30	30	0.52	72,6	-	1,0	860	0,4	344
Halbschnell (Mittel)	Erdgas G20	20	0.97	-	171	1,8	1548	0,6	516
	Butangas G30	30	0.67	130,8	-	1,8	1548	0,6	516
Dreifache s Klingeln (Groß)	Erdgas G20	20	1.25	-	323	3,4	2924	1,5	1290
	Butangas G30	30	0.93	247	-	3,4	2924	1,5	1290

TECHNISCHE DATEN

Betriebsspannung 220 - 240 V ~ 50 Hz

Kompatibel mit Erdgas und Butangas

Gaskategorie II 2H3B / P

Erdgaswärmekraft (NG)

Dreifachring (groβ) 3,4 kW / 323 l/h

Halbschnell (mittel) 1,8 kW / 171 l/h

Hilfsmittel (klein) 1 kW / 95 l/h

Butangas-Heizkraft (LPG)

Dreifachring (groß) 3,4 kW / 247 g/h

Halbschnell (mittel) 1,8 kW / 130,8 g/h

Hilfsmittel (klein) 1 kW / 72,6 g/h

Nenndruck Erdgas: 20 mbar / Butangas: 30 mbar

Durchmesser der Behalterbasis

Dreifachring (groß) 24 ~ 26 cm Ø

Halbschnell (mittel) 16 ~ 20 cm Ø

Hilfsmittel (klein) 10 14~cm

Abmessungen 600× 510× 100mm (lang, Breite, hoch)

Abmessungen hohl passen 560× 480mm (lang, Breite)

Spezifikationen können ohne vorherige ankündigung geändert werden.

Dieses produit entspricht den europäischen richtlinien:

• 73/23/EEC de 19/02/73 (Niederspannung) und nachfolgende modifikation.
• 89/336/EECde03/05/89 (Elektromagnetische verträglichkeit) undnachfolgende modifikation.
• 90/396/EEC de 29/06/90 (Gas) und nachfolgende modifikation.
• 93/68/EEC de 22/07/93 und nachfolgende modifikation.

"MX, MX ONDA" und die entsprechenden logos sind marken der MX ONDA, S.A.

MX ONDA, S.A.

Isla de Java, 37

28034 - MADRID (SPANIEN)

Telefon Informationen und Service: [phone]
