12617 - Thermostat Coati - Notice d'utilisation et mode d'emploi gratuit

Référence fabricant	AF126685
Type de produit	Chronothermostat digital programmable
Plage de mesure de température	0°C à 40°C (résolution 0,1°C)
Plage de réglage de température	5°C à 35°C (pas de 0,5°C)
Précision de mesure	±1°C à 20°C
Alimentation	2 piles AAA 1,5V (alcalines recommandées)
Seuil alerte batterie faible	2,7V
Courant de repos	10 mA
Courant rétroéclairage	3 mA maximum
Rétroéclairage	LED bleu
Nombre de programmes	6 plages par jour sur 7 jours (P1 à P6)
Modes de programmation hebdomadaire	7 jours individuels, 5+2 jours ou 24h
Modes de fonctionnement	Chauffage (HEAT) et climatisation (COOL)
Fonctions spéciales	HOLD, HOLYDAY (jusqu'à 99 jours), COPY, LOCK, RESET
Indice de protection	IP30
Dimensions	119 x 80 x 26 mm
Couleur	Blanc

FOIRE AUX QUESTIONS - 12617 Coati

Comment programmer les plages horaires sur le Coati 12617 ?

Maintenez SET appuyé puis appuyez sur PROG pour entrer en mode programmation. Sélectionnez la semaine avec + ou -, puis réglez l'heure (par incréments de 10 minutes) et la température (par pas de 0,5°C) pour chaque plage P1 à P6. Appuyez sur SET pour confirmer ou attendez 15 secondes.

Combien de plages horaires peut-on configurer par jour ?

Le thermostat dispose de 6 plages de programmation par jour (P1 à P6) sur 7 jours. Vous choisissez parmi 3 modes hebdomadaires : 7 jours individuels, 5+2 jours (semaine et week-end séparés) ou 24h identiques chaque jour. Les programmes préréglés d'usine vont de 7h00/20°C (P1) à 23h00/17°C (P6).

Comment maintenir une température fixe avec la fonction HOLD ?

Appuyez sur HOLD : le symbole HOLD s'affiche. Utilisez + ou - pour régler la température désirée, puis appuyez sur SET pour confirmer. Le thermostat maintient cette consigne jusqu'à ce que vous appuyiez à nouveau sur SET pour revenir au mode automatique.

Comment programmer le mode Vacances (HOLYDAY) ?

Maintenez HOLD appuyé 3 secondes jusqu'à l'apparition de l'indicateur HOLYDAY et de d:01. Réglez le nombre de jours (d:01 à d:99) avec + ou -, puis ajustez la température souhaitée. Le thermostat maintient cette consigne pendant toute la durée configurée avant de reprendre la programmation normale.

Comment copier le programme d'un jour sur d'autres jours ?

Maintenez COPY appuyé 3 secondes jusqu'à ce que l'indicateur COPY clignote. Sélectionnez la semaine source avec + ou -, appuyez sur COPY, puis naviguez avec + ou - vers les jours de destination. Appuyez sur COPY pour confirmer la copie immédiatement.

Comment verrouiller le clavier pour éviter toute modification accidentelle ?

Maintenez LOCK appuyé 5 secondes : l'indicateur LOC et le symbole cadenas s'affichent, tous les boutons sont bloqués. Pour déverrouiller, maintenez à nouveau LOCK 5 secondes jusqu'à l'apparition de ULOC et la disparition du cadenas.

Comment basculer entre le mode chauffage et le mode climatisation ?

Maintenez MODE appuyé 5 secondes, puis utilisez + ou - pour sélectionner HEAT (chauffage) ou COOL (climatisation). Confirmez en appuyant sur SET. Le thermostat adapte son comportement de pilotage en conséquence.

Comment activer le rétroéclairage de l'écran ?

Appuyez sur LIGHT pour allumer le rétroéclairage LED bleu pendant 15 secondes. Il s'éteint automatiquement après ce délai pour préserver l'autonomie des piles. La consommation d'éclairage est inférieure à 3 mA.

Comment calibrer la sonde de température si la mesure semble inexacte ?

Maintenez SET appuyé puis appuyez sur MODE pour accéder aux réglages techniques. Sélectionnez CAL avec MODE, puis corrigez la valeur entre -3,0 et +3,0°C par pas de 0,5°C avec + ou -. Confirmez avec SET.

Que signifie l'affichage '--:--' sur l'écran du Coati 12617 ?

L'affichage '--:--' indique qu'une plage de programmation a été volontairement désactivée. Lors de la programmation, appuyez sur DAY sur cette plage pour la passer sans l'exécuter. Si l'heure générale n'est pas configurée, réglez-la d'abord via le bouton DAY.

Quelles piles utiliser et quand faut-il les changer ?

Le Coati 12617 fonctionne avec 2 piles AAA 1,5V, de préférence alcalines. Un indicateur de batterie faible s'affiche automatiquement lorsque la tension descend en dessous de 2,7V. La consommation en veille est de 10 mA.

Comment réinitialiser le thermostat aux réglages d'usine ?

Retirez la façade arrière et appuyez sur le petit bouton rond pour un reset sans perte de configuration (heure et programmes conservés). Pour restaurer complètement les réglages d'usine, maintenez RESET en face avant appuyé 3 secondes depuis le mode de fonctionnement normal.

MODE D'EMPLOI 12617 Coati

1. Correntes de ar
2. Fontes de calor
3. Calor procedente do Sol ou de aparelhos
4. Tubagens ou chaminés fixas à parede

Ce chrono-thermostat a été conçu pour être utilisé avec des systèmes fixes de chauffage électrique, à gaz ou à huile. Cet appareil peut substituer la majorité des thermostats domestiques d'intérieur.

2. INSTALLATION

PRÉCAUTION À PRENDRE

Ce chrono-thermostat peut uniquement être installé

à l'intérieur, dans des endroits secs, pour fonctionner avec des installations de chauffage et sur des surfaces non-conductrices.

Pour éviter les décharges électriques, toujours débrancher le système de chauffage du réseau électrique principal à l'aide de l'interrupteur général de la maison. Lire attentivement les instructions suivantes avant d'installer le chrono-thermostat.

Choix de l'emplacement.

Pour une installation nouvelle, choisir un emplacement de montage le plus adapté possible, c'est-à-dire à environ 1,5 mètre du sol, dans un endroit avec une bonne ventilation et loin de :

1. Courants d'air
   2.Sources de chaleur
   3.Chaleur solaire ou de chaleur provenant d'appareils
2. Canalisations ou cheminées encastrées.

De plus, il est conseillé d'installer le chrono-thermostat dans une pièce qui sera habituellement occupée comme par exemple le salon ou la salle à manger.

Montage du chrono-thermostat au mur

Souvenez-vous de bien déconnecter le courant à l'aide de l'interrupteur général de la maison avant d'enlever l'ancien thermostat et/ou d'installer le nouvel appareil.

1. Avant d'insérer les piles, faire un trou dans le mur, de telle manière que les connecteurs de branchement des câbles du chrono-thermostat soient bien alignés en position correcte.

2. Puis, introduire l'une des chevilles en plastique livrées avec le chrono-thermostat dans le trou creusé à cet effet, jusqu'à ce qu'elle soit à niveau avec le mur.

3. Visser l'une des vis dans la cheville.

4. En regardant le chrono-thermostat depuis sa face arrière, on observera un trou sur le côté droit. Aligner le chrono-thermostat en appuyant sa face arrière contre le mur jusqu'à ce que la vis rentre dans le trou, et faire déplacer le chrono-thermostat vers la gauche jusqu'à ce qu'il s'emboîte dans le guide.

5. Ouvrir la face avant du chrono-thermostat. A l'intérieur du compartiment à piles se trouve le second trou pour fixer le chrono-thermostat. Marquer la position de la seconde vis en veillant

à ce qu'elle soit bien alignée, et retirer le chrono- thermostat.

1. Faire un trou dans le mur au niveau de cette marque et introduire la cheville en plastique jusqu'à ce qu'elle soit à niveau avec le mur.
2. Rapprocher le chrono-thermostat du mur et connecter les câbles aux connecteurs du chrono-thermostat conformément au diagramme indiqué ci-dessous. En cas de doute, appeler notre service d'attention au client.
3. Les connecteurs se trouvent dans la partie arrière du chrono-thermostat ; il suffit simplement de brancher deux câbles au système de chauffage. La connexion doit se faire de la manière suivante :

On doit connecter L et N à la chaudière comme l'indique le schéma, et connecter entre la chaudière et le chrono-thermostat, les deux câbles qui doivent être indiqués sur le schéma électrique de la chaudière. Ne jamais connecter L et N directement au chrono-thermostat.

Note :

Si une installation existe déjà, tenir compte du fait que la majorité des chaudières existantes possèdent leur propre thermostat. On devra

retirer de la chaudière le pont de connexion de ce thermostat et connecter entre les deux bornes libres les deux câbles vers le nouveau chrono-thermostat. Cependant, pour une plus grande sécurité, il est conseillé de consulter le manuel d'instructions du système de chauffage.

1. Replacer le chrono-thermostat sur le guide de la première vis. Ouvrir la face avant et fixer la vis dans la cheville visible dans le compartiment à piles.
2. Après avoir fixé et connecté le chrono-thermostat, on pourra procéder au branchement au réseau électrique en reconnectant l'interrupteur général de la maison.

Mise en place des piles

Le chrono-thermostat fonctionne avec deux piles de type AA de 1,5 V, alcalines de préférence. Pour mettre l'appareil en marche, introduire les piles dans le compartiment à piles.

Lorsque des piles sont introduites pour la première fois, l'écran doit indiquer l'heure et la date, ainsi que la température de la pièce (par exemple 22°C) comme le montre la figure suivante :

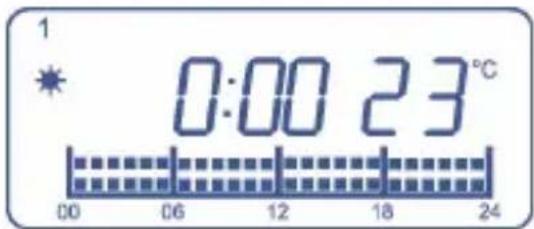

1 0:00 23°C 00 06 12 18 24

Puis, l'écran doit indiquer la temperatura du consigne, comme le montre la figure suivante :

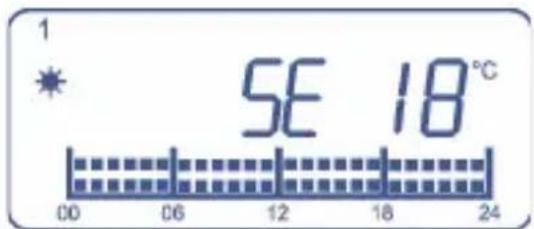

1 SE 18°C 00 06 12 18 24

Français

Si l'écran indique une information différente, appuyer sur la touche RESET à l'aide d'un objet pointu comme, par exemple, l'extrémité d'un trombone. Après avoir inséré les piles, refermer la face avant du chrono-thermostat.

Quand le niveau des batteries est bas, l'écran montrera le symbole 📋 Dans ce cas-ci il remplace les nouvelles batteries par autre, de préférence les alkalines. Si une fois remplacé les batteries le

symbole n'ont pas disparu, appuyez sur la touche RESET.

3. PROGRAMMATION DU JOUR ET DE L'HEURE EN COURS

1. Appuyez une fois sur la touche, l'indicateur du jour clignote, appuyez sur les touches ou pour regler le jour.
2. Appuyez à nouveau sur la touche, l'heure clignote. Appuyez sur la touche ou pour regler l'heure.
3. Appuyez à nouveau sur la touche, les minutes clignotent. Appuyez sur la touche ou pour regler les minutes.
4. Appuyez sur la touche ⚙ pour sortir ou sortir automatiquement, 15 secondes après.

4. RÉGLAGE DU CHRONO-THERMOSTAT

Ce chrono-thermostat possède différentes fonctions de réglage pouvant être définies par l'utilisateur.

Réglage du différentiel

Le Différentiel de Température dans un chrono-thermostat est la différence de température minimale entre la température ambiante et la température

configurée dans le programme afin qu'un changement de fonctionnement se produise. Cette valeur peut être configurée entre 0,2°C et 1°C. Pour cela :

1. Appuyer sur la touche DIF CL pendant plus de deux secondes jusqu'à ce que l'écran indique dIFF0.2 °C.
2. On peut alors modifier la valeur à l'aide des touches ou .
3. Pour mémoriser la valeur et revenir au mode normal de fonctionnement, appuyer sur la touche SET.

Réglage de calibrage

Dans certains cas spéciaux, le chrono-thermostat peut être installé dans des lieux où la température de la pièce ne peut pas être directement mesurée. Par exemple, si l'on veut contrôler la température du salon et que le chrono-thermostat est installé dans une autre pièce, on devra prendre en compte le fait qu'il existe une différence de température logique entre ces deux pièces. Pour compenser cette différence, on peut modifier la mesure effectuée par le chrono thermostat entre - 5°C et + 5°C, en fonction des caractéristiques de l'installation. Pour cela :

Français

1. Appuyer sur la touche DIF CL. L'écran indiquera CL 0°
2. Sélectionner alors la température voulue à l'aide des touches ou .
3. Pour mémoriser la valeur, appuyer sur la touche SET.

5. RÉGLAGE DE LA TEMPERATURE DU CONTROL

Ce chrono-thermostat fonctionne en tenant compte des différents niveaux de température de contrôle : la température économique, représentée par une lune à l'écran, et la température confortable, représentée par un soleil. Température de confort est la température que l'on veut obtenir généralement lorsqu'on est à la maison, et la température économique est celle que l'on aura définie lorsque personne n'est à la maison. Cette température économique devra toujours être plus basse que la température de confort.

Par exemple, un utilisateur qui n'a pas modifié les températures de contrôle prédéfinies, aura une température de confort pour un système de chauffage à 21°C, et une température économique de 18°C.

Pour les périodes où l'utilisateur désire la température de confort, le système maintiendra la température

ambiante autour du 21°C.

Pour les périodes où l'utilisateur désire que la température soit économique, le système s'activera seulement si la température descend au dessous de 18°C. moins le différentiel.

Pour modifier les températures (autant la température de confort que la température économique):

1. Appuyer sur la touche pour faire apparaître l'indicateur du soleil.

2. Appuyer sur les touches ou pour fixer la température de confort.

3. Pour configurer la temperatura économique, appuyer sur la touche pour faire apparaître l'indicateur de la lune.

4. Appuyer sur les touches ou afin de choisir la température de économique.

5. Appuyer à nouveau sur la touche SET pour mémoriser la température choisie. L'appareil sortira automatiquement de ce mode si aucune touche n'est actionnée pendant 15 secondes.

6. RÉGLAGES DES PROGRAMMES

Après avoir sélectionné les températures de contrôle

et introduit l'heure exacte, on pourra définir le programme de fonctionnement. Pour cela, on devra sélectionner le jour ou le bloc de jours où l'on veut que le programme fonctionne, le numéro de programme voulu et, si le programme n'est pas préétabli, on pourra choisir des températures pour chaque moment de la journée.

Sélection du jour ou du bloc du jours.

Cette fonction permet de choisir le jour ou le bloc de jours pendant lesquels fonctionnera le programm.

PROGRAMMATION DU JOUR (BLOC DU JOURS) ET ASSIGNER PROGRAMMES

1. Appuyer sur la touche, l'indicateur du jour (ou bloc du jours) clignote 1-7.
2. Avec les clefs ou pour choisir le bloc quotidien que nous voulons programmer.
   Vous pouvez choisir entre ces trois classes des jours dans le cours :
3. Un programme différent pour chaque jour de la semaine. (1,2,3,4,5,6,7)

4. Un programme pour les jours 1-5 et un programme différent pendant les jours 6 et 7. (1-5,6-7)

5. Le même programme pour chaque jour de la semaine. (1-7)

6. Afin de confirmer l'élection du jour bloquer pressions du bouton les, clignotera l'indicateur de programme.

7. Avec des clefs ou il choisit n'importe quel programme (P1-PA), cela qu'il veut être précédemment en fonction capable dans le bloc choisi.
8. Serrant une fois SET principal, l'indicateur par jour clignotera, pour répéter les passages de ci-dessus s'il souhaite choisir un jour ou un bloc différent pour former un autre programme.
9. Si SET appuie sur le bouton deux fois, laissera la fonction ayant gardé les changements qui ont fait.

Le cronotermostato a la capacité de stocker 10 programmes différents, les deux premiers (P1 et P2) sont fixes.

P1 toujours est à temperature do confort et P2 toujours est a temperature économique. Les 8 autres programmes sont des personalizables par l'utilisateur. De telle manière qu'il soit le propriétaire qui à d'heure en heure du 24 du jour décide s'il préfère que le chauffage ce consignée avec la température du confort,

économique ou éteint.

Afin de personnaliser un programme les étapes doivent suivre qui sont expliquées après :

1. La clef des pressions de SET, et de le maintenir a serré après pressions de la clef les l'indicardor du programme clignotera.

2. Avec des clefs ou elle choisit le programme qu'elle veut personnaler.

3. Pressions de la clef les let le premier segment du temps, correspondant à ce qui passe entre 00:00 et 01:00 clignoteront.

4. La pression verouille ou avancer ou aller pour le dos jusqu'au segment suivant du temps sans changer l'état du segment du temps original.

5. Quand il veut former un segment de temps dans le confort économique de manière ou serre, et le sélecteur arrivera automatiquement au segment suivant du temps.

6. Quand appuie sur au loin la touche elle partira du temps suivant de segment, et le segment original sera laissé le vide.

7. Quand vous avez fini de personnaliser le programme, appuye la touche SET, et les clignotements édités de programme encore, à ce moment elle pourrait personnaliser un autre programme au-

dessus de le choisir avec des clefs ou et de la répétition indiquée. La clef serre encore SET pour garder et partir une fois a fini de personnaliser les programmes qui souhaitent.

8. FONCTION ANTIGEL

Cette fonction est seulement disponible lorsque le chrono-thermostat est installé dans un système de chauffage, et permet de définir une température très basse à laquelle le système s'activera pour éviter ainsi la formation de glace dans les canalisations.

1. Appuyez sur la touche ✦. L'écran montrera le symbole et le symbole . ✦

2. En appuyant sur n'importe quelle touche, on pourra désactiver la fonction antigel pour revenir au programme de fonctionnement normal.

Ce chrono-thermostat permet d'établir manuellement un niveau de température, indépendamment du programme activé à ce moment. Cette fonction peut activer de la forme indéfinie ou de la forme provisoire. De la forme indéfinie, la température fixe restera jusqu'à ce que nous appuyions sur la touche

SET et de la forme provisoire elle reste seulement jusqu'au programme suivant, dans lequel de la forme automatique sera annulée la fonction manuelle.

Pour fixer le manuel de fonction de forme provisoire :

1. Appuyer sur les touches ou jusqu'à ce que l'écran montre la température souhaitée. Quand appuyant sur des touches ou, le symbole clignotera dans l'écran et vous visualiserez la température qui souhaite établir (la température objective).

2. Les secondes épuisées sans toi n'appuient sur aucune touche, la température objective sera des difficultés et elle sera alternativement dans l'écran avec la température ambiante. Le nouveau niveau de la température établie en tant que température objective reste jusqu'à l'entrée du programme suivant.

3. S'il souhaite annuler l'opération manuelle avant l'arrivée du programme suivant, appuie sur la touche SET.

Pour fixer le manuel de fonction de forme indéfinie :

1. Serrer et vous maintenez la lance principale de H de pulsation qui dans l'écran apparaît HOLD

d'indication.

1. Choisir alors la température souhaitée au moyen de clefs ou .
2. Afin de fixer pressions de la valeur les SET la clef. L'écran montrera alternativement à l'écran principal et à la température objective accompagnés de word HOLD.

Se rappeler : Cette fonction restera activée alors que la clef n'est pas SET serré.

Commutateur d'opération :

Dans la partie frontale du cronotermostato un commutateur manuel d'opération existe avec ce qu'il peut forcer l'arrêt du système de chauffage. C'est-à-dire, s'il choisit la position 0, le système de chauffage ne commencera pas vers le haut bien que la valeur de la température environnementale soit au-dessous de établie par le programme actuel. Cependant, s'il choisit la position 1, le système de chauffage agira selon les programmes établis.

Français

10. CARACTÉRISTIQUES TECHNIQUES

Alimentation:

2 piles AA de 1,5V

Alcalines de préférence

Branchement au réseau :

230 VAC 50 Hz

6(2)A pour charge de résistance

Fourchette de température: 5°C à 35°C

Fourchette de température de contrôle :

de 7°C à 38°C

Diferencial : de 0,2°C à 1°C

Précision de la température : +/- 1°C à 20°C

Précision de l'horloge : +/- 90 secondes par mois

I) CRONOTERMOSTATO DIGITALE

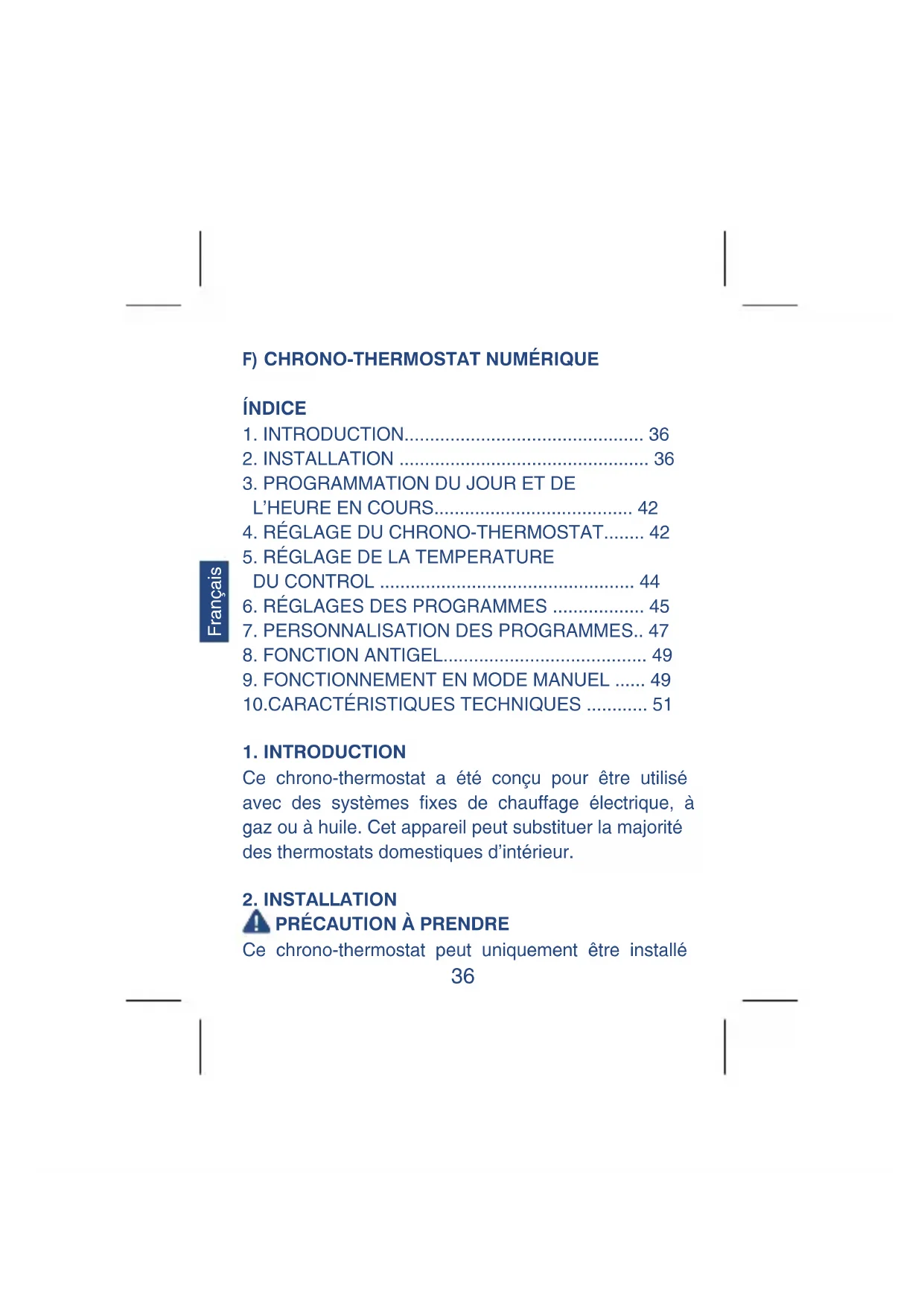

INDICE
