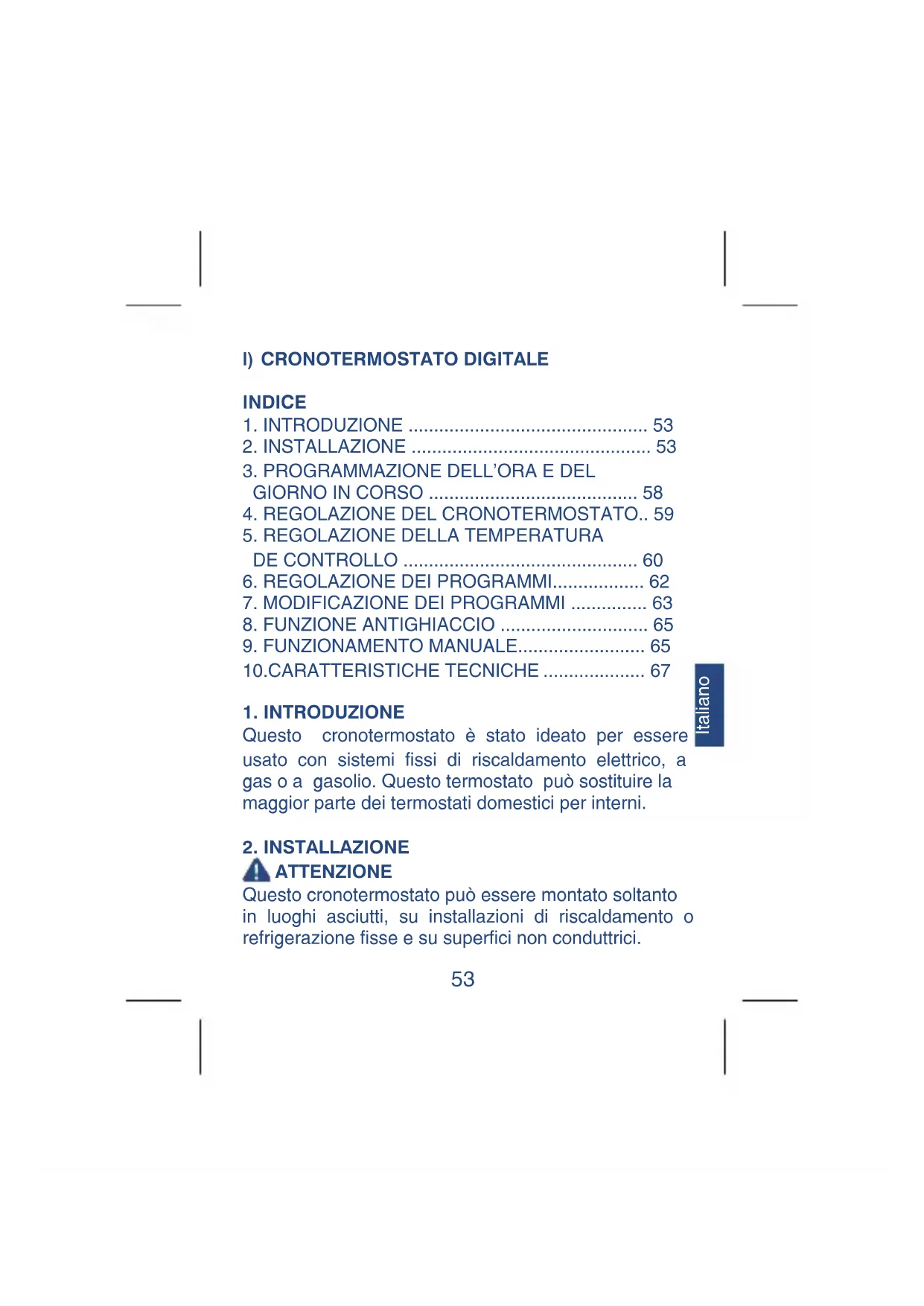

MANUALE UTENTE 12617 Coati
- INTRODUZIONE 53
- INSTALLAZIONE 53
- PROGRAMMAZIONE DELL'ORA E DEL GIORNO IN CORSO 58
- REGOLAZIONE DEL CRONOTERMOSTATO.. 59
- REGOLAZIONE DELLA TEMPERATURA DE CONTROLLO 60
- REGOLAZIONE DEI PROGRAMMI.... 62
- MODIFICAZIONE DEI PROGRAMMI ...... 63
- FUNZIONE ANTIGHIACCIO 65
- FUNZIONAMENTO MANUALE.... 65
10.CARATTERISTICHE TECNICHE 67
1. INTRODUZIONE
Questo cronotermostato è stato ideato per essere usato con sistemi fissi di riscaldamento elettrico, a gas o a gasolio. Questo termostato può sostituire la maggior parte dei termostati domestici per interni.
2. INSTALLAZIONE
ATTENZIONE
Questo cronotermostato può essere montato soltanto in luoghi asciutti, su installazioni di riscaldamento o refrigerazione fisse e su superfici non conduttrici.
Per evitare le scariche elettriche, disattivare sempre il sistema di riscaldamento dalla rete elettrica principale, dall'interruttore principale della casa. Leggere attentamente le seguenti istruzioni prima d'installare il cronotermostato.
Scelta dell'ubicazione
Per le installazioni nuove, si scelga l'ubicazione di montaggio più adatta, cioè, a circa 1,5 metri da terra, in una zona ben ventilata e lontano da:
- Correnti d'aria
- Fonti di calore
- Calore proveniente da terra o da apparecchi
- Tubature o canne fumarie incassate
Italiano
Inoltre, si consideri che è preferibile installare il dispositivo in una stanza dove di solito si soggiorna, come ad esempio la sala da pranzo.
Montaggio del cronotermostato sulla parete
Si ricordi che bisogna staccare la rete elettrica dall'interruttore generale della stanza prima d'incominciare a sostituire il vecchio termostato e/o a installare quello nuovo.
- Prima di sistemare le pile, si esegua un foro nella parete, facendo in modo che i morsetti del cronotermostato per il collegamento dei cavi siano
allineati nella giusta posizione.
-
Successivamente, sistemare uno dei tasselli di plastica forniti assieme al cronotermostato nel foro già realizzato, facendo attenzione che il dispositivo sia allineato alla parete.
-
Porre una delle viti nel tassello previamente sistemato.
-
Guardando il cronotermostato dalla parte posteriore si vedrà che c'è un foro sul lato destro. Allineare il cronotermostato alla parete, appoggiandolo sul lato posteriore, fino ad introdurre la vite nel foro e spostare il cronotermostato a sinistra in maniera che combaci con la guida.
-
Aprire il coperchio frontale del cronotermostato. All'interno dello scomparto delle pile si vedrà il secondo foro per fissare il cronotermostato. Segnalare la posizione della seconda vite facendo in modo che tale vite sia ben allineata, e togliere il cronotermostato.
-
Realizzare un foro nel punto segnalato sulla parete e porre il tassello di plastica facendo attenzione che sia livellato con la parete.
-
Avvicinare il cronotermostato alla parete e collegare i cavi ai morsetti del cronotermostato in base allo schema indicato di seguito. Se si ha qualche dubbio, chiamare al nostro telefono d'attenzione al cliente.
-
I morsetti di collegamento si trovano nella parte posteriore del cronotermostato, essendo necessario soltanto il collegamento con due cavi al sistema di riscaldamento. Si deve realizzare il collegamento nel seguente modo: Si devono collegare alla caldaia L e N come indica lo schema, dalla caldaia al cronotermostato si colleghino invece 2 fili indicati nello schema elettrico della caldaia. Non si colleghino mai L e N direttamente al cronotermostato.
Nota:
Nel caso in cui non esistesse previamente un'installazione, si tenga presente che la maggior parte delle caldaie in circolazione dispongono del loro proprio termostato. Bisogna ritirare il ponte di collegamento di quel termostato e collegare tra i due morsetti vacanti i due cavi diretti al nuovo cronotermostato. È consigliabile consultare, per maggior sicurezza, il manuale d'istruzioni del proprio sistema di riscaldamento.
-
Collocare nuovamente il cronotermostato alla guida della prima vite. Aprire il coperchio frontale e introdurre la vite nel tassello che vedrete nello scomparto delle pile.
-
Una volta collocato e collegato il cronotermostato, si può procedere al collegamento della rete elettrica dall'interruttore generale della casa.
Sistemazione delle pile
Il termostato funziona con due pile tipo AA da 1,5 V, preferibilmente alcaline. Per mettere in funzione l'unità, sistemare le pile all'interno dell'apposito scomparto.

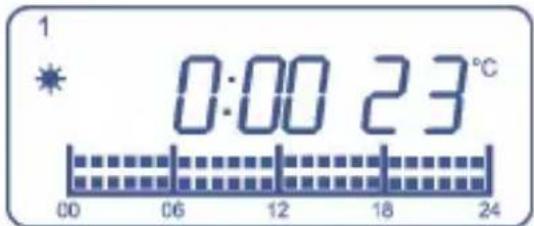

Quando si sistemano le pile per la prima volta, lo schermo deve indicare l'ora e la data, così come la temperatura della stanza (per esempio: 22°C) così com'è indicato nella seguente figura:
0:00 23°C
00 06 12 18 24

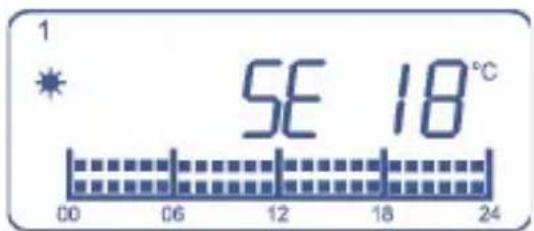

Nel secondo schermo debe indicare la temperatura di ordine, proprio come è mostrato nella figura seguente:
Italiano
* SE 18°C
00 06 12 18 24
Nel caso in cui sullo schermo appaia un'informazione
diversa, si prema il tasto RESET con qualcosa di appuntito come, ad esempio, l'estremità di una graffetta per fogli di carta.
Una volta installate le pile, si chiuda il coperchio frontale del cronotermostato.
Quando il livello delle batterie è basso, lo schermo mostrerà il símbolo. In questo caso sostituisce le batterie da altro nuovo, preferibilmente alcalino.
Se una volta hanno sostituito le batterie il símbolo non di scomparire, fare pressione sulla chiave per RESET.
3. PROGRAMMAZIONE DEL GIORNO E L'ORA IN CORSO
- Premere il tasto è l'indicatore del giorno lampeggerà, con il tasto o per impostare il giorno.
- Premere di nuovo il tasto , lampeggerà l'indicatore dell'ora, con il tasto o per impostare o correggere l'ora.
-
Premere il tasto di nuovo, l'indicatore dei minuti lampeggerà, con il tasto o per impostare i minuti.
-
Premere di nuovo il tasto per uscire dalla modalità o attendere 15 secondi per uscire automaticamente.
4. REGOLAZIONE DEL CRONOTERMOSTATO
Questo cronotermostato dispone di svariate funzioni di regolazione che possono essere definite dall'utente.
Regolazione del Differenziale
Il Differenziale di temperatura in un cronotermostato è la differenza di temperatura minima tra quella ambientale e quella fissata dal programma perché ci sia un cambiamento di funzionamento. Questo valore si può selezionare tra 0'2 °C e 1°C, a tale fine:
- Premere una volta il tasto SWING CL, viene visualizzato diff 0.2°C.
- Premere o per impostare lo swing successivo.
- Premere il tasto SET per confermare e uscire.
Regolazione di calibrazione
In alcuni casi particolari il cronotermostato può essere installato in luoghi dove non può misurare direttamente la temperatura della stanza. Per esempio, se si ha l'intenzione di controllare la temperatura del salone
ed il cronotermostato è installato in un'altra stanza, dovremmo tenere presente che esiste una differenza di temperatura logica tra i due luoghi. Per compensare tale differenza è possibile modificare la misura che rivela il cronotermostato tra -5^ e +5^ , in base alle circostanze dell'installazione. A tale fine:
- Tenere premuto il tasto DIF CL, viene visualizzato CL 0°C.
- Premere o per impostare da 5°C a -5°C.
- Premere SET per confermare.
Questo valore verrà aggiunto o sottratto dalla lettura reale della temperatura della stanza e detta temperatura verrà visualizzata e utilizzata per il calcolo di controllo.
5. REGOLAZIONE DELLA TEMPERATURA DE CONTROLLO
Questo termostato funziona tenendo conto di due livelli diversi di temperatura di controllo: la temperatura economica, rappresentata da un disegno di una luna sullo schermo, e la temperatura confortevole, indicata con un sole -a temperatura di comfort è quella che si desidera avere, generalmente quando pensiamo di permanere in casa, e la temperatura economica è quella che desideriamo quando sappiamo che non permarremo in casa. Questa temperatura
dovrà essere più bassa rispetto alla temperatura di comfort.
Per esempio, un utente che non ha cambiato le temperature di controllo predefinite, avrà una temperatura di comfort per un sistema di iscaldamento di 21°C, rispetto ad un valore di 18°C corrispondente alla temperatura economica.
Nei periodi in cui l'utente stabilisce che desidera la temperatura di comfort, il sistema manterrà la temperatura ambiente intorno 21°C.
Nei periodi in cui l'utente stabilisce che desidera la temperatura economica, il sistema si attiverà soltanto se la temperatura cala al di sotto dei 18°C meno di differenziale. Una volta raggiunti i 18°C più di differenziale il sistema si fermerà.
Per cambiare le temperature (sia quella di comfort sia quella economica):
- Premere il tasto peggerà, viene v
- Premere il tasto temperatura.
- Premere di nuovo, l'indicatore
visualizzata la temperatura .
o per impostare la nuova
vo, l'indicatore inizierà a lampe-
ggiare e la temperatura viene visualizzata.
- Premere il tasto o per impostare la nuova temperatura.
- Premere SET per confermare e uscire.
L'osservazione: i valori attuali di fabbrica:
La temperatura della luna: 18°C
Temperatura di controllo sotto la maniera 7°C
L'unità apparirà automaticamente da questa funzione se non si preme alcun pulsante per 10 secondi.
6. REGOLAZIONE DEI PROGRAMMI
Una volta selezionate le temperature di controllo e stabilita l'ora in corso, potremmo definire il programma di funzionamento. Perciò, dovremo selezionare il giorno o blocco di giorni nei quali desideriamo che si attivi il programma, il numero di programma desiderato e se il programma non è prestabilito, regolare le temperature desiderate per ogni momento del giorno.
SCELTA DEL GIORNO O BLOCCO DI GIORNI.
Con questa funzione definiamo in che giorno o blocco di giorni desideriamo che si attivi il programma.
- Premere il tasto, il giorno o il gruppo di giorni (1-7) gli inizi di indicatore ammiccando.
- Con o i tasto, sceglie il giorno o il gruppo
di giorni che vogliamo programmare. Lei può scegliere tra il seguito tre opzioni:
- Un programma diverso per ogni giorno della settimana (1, 2, 3, 4, 5, 6, 7).
- Un programma per i giorni 1-5 ed un altro programma per i giorni 6 e 7 (1-5, 6-7).
-
Lo stesso programma per tutti i giorni della settimana (1-7)
-
Premere il tasto di confermare l'od di giorno o gruppo giorni di, l'indicatore di programma comincia a ammiccare.
-
Con o i tasto, sceglie il programma (P1-PA) lei vuole regolare per il giorno scelti o per il gruppo di giorni.
-
Premere SET il tasto, il giorno o il gruppo di inizio di indicatore di giorni ammiccando ancora e lei può ripetere i sopra passi di scegliere un altro giorno o un altro gruppo di giorni per regolare un altro programma.
-
Premere SET il tasto un secondo tempo, lei uscirà questa funzione risparmiando i cambiamenti.
7. MODIFICAZIONE DEI PROGRAMMI
Il termostato può immagazzinare 10 programmi diversi, il primo due programmi (P1 e P2) sono fissi. P1 è la temperatura di conforto per il giorno intero, e P2 è la temperatura economica per il giorno intero.
L'altro 8 programmi sono totalmente programmabili dall'operatore. L'operatore può decidere tra temperatura de conforto, temperatura economica o spento, ogni ore di giorno.
Per personalizzare il suo proprio programma fa il seguito:
- Preme il tasto SET, e lo mantenendo ha premuto, preme il tasto Ⓗ, l'indicador di programma ammiccherà.
- Con i tasti o, sceglie il programma che vuole personalizzare.
- Preme il tasto, ed il primo segmento di tempo, corrispondendo l'al che trascglie tra il 00:00 ed il 01:00, ammiccherà.
- Preme i tasti ed il e avanze o vede indietro al segmento seguente di tempo senza cambiare lo stato del segmento di tempo originale.
- Quando vuole configurare un segmento di tempo nel conforto di maniera o economico preme il tasto 🚙️, ed il selezionatore passerà automaticamente al segmento seguente di tempo.
- Quando preme il tasto il segmento originale rimarrà vuoto e la sbarra salterà il segmento seguente di tempo.
- Quando has finito per personalizzare il programma preme il tasto SET, ed il programma pubblicato
ammiccherà ancora, a questo tempo può personalizzare un altro programma lo scegliendo con le chiavi ed il e ripetere le istruzioni superiori. preme ancora il taston SET di risparmiare ed uscire una volta il suo ha finito di personalizza i programmi che il suo desiderio.
8. FUNZIONE ANTIGHIACCIO.
Questa funzione è disponibile soltanto quando il cronotermostato è installato in un sistema di riscaldamento, e consente di stabilire una temperatura molto bassa, in base alla quale il sistema si attiverà per evitare così la formazione di ghiaccio nelle tubature.
-
Premere il tasto . Bullo schermo appariranno i simboli ed ,
-
Premendo qualsiasi pulsante si disattiverà la funzione antighiaccio e si ritornerà al programma di funzionamento normale.
Con questo termostato lei può regolare manualmente un livello di temperatura ed indipendentemente dello stablished di programma per quel periodo. Questa funzione può essere attivata permanentemente o per un certo periodo di tempo. Quando è permanente-mente attivato la temperatura riparata rimarrà finché lei preme il tasto SET, e quando è attivato per un
certo periodo di cronometra la la temperatura riparata rimarrà finché la prossima istruzione di programma. In quel momento che la funzione manuale è automaticamente annullata.
Per riparare l'operazione manuale per un certo periodo di tempo:
-
Premere il tasto o finché la temperatura desiderata è mostrata nello schermo. Quando premere il tasto o, l'indicatore ammiccherà e lo schermo mostrerà la temperatura che lei vuole riparare.
-
Dopo che pochi secondi senza premere qualunque tasto, la temperatura scelta sarà riparata e sarà mostrato nello schermo alternativamente con la temperatura ambiente. Il livello di temperatura nuovo scelto rimarrà finché la prossima istruzione di programma.
-
Se lei vuole annullare il modo manuale prima della prossima istruzione di programma, la stampa il tasto SET.
Per riparare l'operazione manuale permanente-
mente:
-
La stampa e la presa il tasto H finché HOLD l'indicazione è mostrata nello schermo.
-
Con il tasto △ o ▽ scelgono la temperatura desiderata.
-
Per riparare la stampa di livello di temperatura nuova il tasto SET. Lo schermo mostrerà alternativamente lo schermo principale e la temperatura di spedizione nuova ha scelto insieme a HOLD l'indicazione.
Ricordare: questa funzione rimarrà ha attivato finché lei preme il tasto SET.
Interruttore di funzionamento:
Nella parte frontale del cronotermostato esiste un interruttore manuale di funzionamento con il quale è possibile forzare l'arresto del sistema di riscaldamento. Cioè, se si seleziona la posizione 0, il sistema di riscaldamento non si metterà in funzione nonostante il valore della temperatura ambientale sia al di sotto di quello stabilito dal programma in corso. Invece, se si seleziona la posizione 1, il sistema di riscaldamento agirà in base ai programmi stabiliti.
10. CARATTERISTICHE TECNICHE
Alimentazione:
2 pile AA di 1'5V
preferibilmente alcaline
Collegamento alla rete:
230VAC 6(2)A MAX
Ambito della temperatura:
da 5°C a 35°C
Ambito della temperatura di controllo:da 7°C a 30°C
Differenziale:
da 0,2 a 1°C
Precisione de temperatura: +/- 1 ^a C a 20 ^a C
Precisione de l'orologio: +/- 90 secondi per il mese
Italiano
