MANUALE UTENTE 12600 Coati

3. PROGRAMMAZIONE DELL'ORA E DEL GIORNO IN CORSO

Inoltre, si consideri che è preferibile installare il dispositivo in una stanza dove di solito si soggiorna, come ad esempio la sala da pranzo. Montaggio del cronotermostato sulla parete Si ricordi che bisogna staccare la rete elettrica dall'interruttore generale della stanza prima d'incominciare a sostituire il vecchio termostato e/o a installare quello nuovo.

1. Prima di sistemare le pile, si esegua un foro nella parete, facendo in modo che i morsetti del

cronotermostato per il collegamento dei cavi siano allineati nella giusta posizione.

2. Successivamente, sistemare uno dei tasselli di plastica forniti assieme al cronotermostato nel

foro già realizzato, facendo attenzione che il dispositivo sia allineato alla parete.

3. Porre una delle viti nel tassello previamente sistemato.

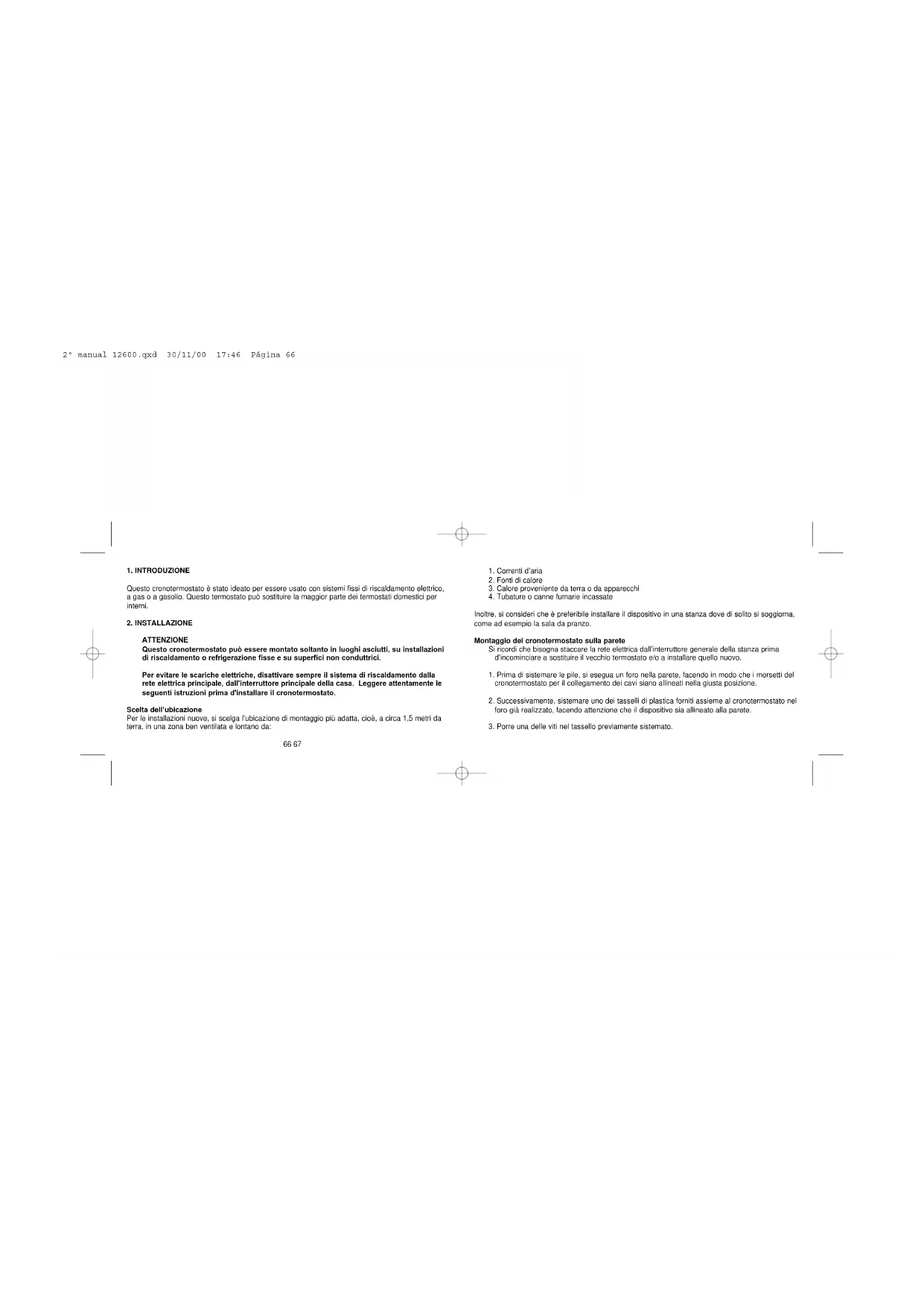

Questo cronotermostato è stato ideato per essere usato con sistemi fissi di riscaldamento elettrico, a gas o a gasolio. Questo termostato può sostituire la maggior parte dei termostati domestici per interni.

ATTENZIONE Questo cronotermostato può essere montato soltanto in luoghi asciutti, su installazioni di riscaldamento o refrigerazione fisse e su superfici non conduttrici. Per evitare le scariche elettriche, disattivare sempre il sistema di riscaldamento dalla rete elettrica principale, dall'interruttore principale della casa. Leggere attentamente le seguenti istruzioni prima d'installare il cronotermostato. Scelta dell'ubicazione Per le installazioni nuove, si scelga l'ubicazione di montaggio più adatta, cioè, a circa 1,5 metri da terra, in una zona ben ventilata e lontano da:

2º manual 12600.qxd 30/11/00 17:46 Página 66Si devono collegare alla caldaia L e N come indica lo schema, dalla caldaia al cronotermostato si colleghino invece 2 fili indicati nello schema elettrico della caldaia. Non si colleghino mai L e N direttamente al cronotermostato. Nota: Nel caso in cui non esistesse previamente un'installazione, si tenga presente che la maggior parte delle caldaie in circolazione dispongono del loro proprio termostato. Bisogna ritirare il ponte di collegamento di quel termostato e collegare tra i due morsetti vacanti i due cavi diretti al nuovo cronotermostato. È consigliabile consultare, per maggior sicurezza, il manuale d'istruzioni del proprio sistema di riscaldamento.

9. Collocare nuovamente il cronotermostato alla guida della prima vite. Aprire il coperchio

frontale e introdurre la vite nel tassello che vedrete nello scomparto delle pile.

4. Guardando il cronotermostato dalla parte posteriore si vedrà che c'è un foro sul lato destro.

Allineare il cronotermostato alla parete, appoggiandolo sul lato posteriore, fino ad introdurre la vite nel foro e spostare il cronotermostato a sinistra in maniera che combaci con la guida.

5. Aprire il coperchio frontale del cronotermostato. All'interno dello scomparto delle pile si vedrà

il secondo foro per fissare il cronotermostato. Segnalare la posizione della seconda vite facendo in modo che tale vite sia ben allineata, e togliere il cronotermostato.

6. Realizzare un foro nel punto segnalato sulla parete e porre il tassello di plastica facendo

attenzione che sia livellato con la parete.

7. Avvicinare il cronotermostato alla parete e collegare i cavi ai morsetti del cronotermostato in

base allo schema indicato di seguito. Se si ha qualche dubbio, chiamare al nostro telefono d'attenzione al cliente.

8. I morsetti di collegamento si trovano nella parte posteriore del cronotermostato, essendo

necessario soltanto il collegamento con due cavi al sistema di riscaldamento. Si deve realizzare il collegamento nel seguente modo:

2º manual 12600.qxd 30/11/00 17:46 Página 683. PROGRAMMAZIONE DEL GIORNO E L'ORA IN CORSO Per regolare l'ora, si seguano le fasi sotto indicate:

1. Si tenga premuto il pulsante "ORA" finché i due punti dell'orologio smettono di lampeggiare.

2. Si prema il pulsante "ORA" fino a fissare l'ora in corso.

3. Una volta selezionata l'ora in corso, si prema il tasto "MIN", fino a fissare i minuti in corso.

4. Per fissare il giorno della settimana premere il tasto "GIORNO", fino a fissare il giorno in

corso e ci si ricordi: SUN= Domenica TUE= Martedì THU= Giovedì SAT= Sabato MON= Lunedì WED= Mercoledì FRI= Venerdì

5. Finalmente, si prema il tasto "ENTRARE" per ritornare alla modalità normale di

funzionamento. I due punti dell'orologio lampeggeranno.

4. REGOLAZIONE DEL CRONOTERMOSTATO

Questo cronotermostato dispone di svariate funzioni di regolazione che possono essere definite dall'utente.

10. Una volta collocato e collegato il cronotermostato, si può procedere al collegamento della

rete elettrica dall'interruttore generale della casa. Sistemazione delle pile Il termostato funziona con due pile tipo AA da 1,5 V, preferibilmente alcaline. Per mettere in funzione l'unità, sistemare le pile all'interno dell'apposito scomparto. Quando si sistemano le pile per la prima volta, lo schermo deve indicare l'ora e la data, così come la temperatura della stanza (per esempio: 22°C) così com'è indicato nella seguente figura: Nel caso in cui sullo schermo appaia un'informazione diversa, si prema il tasto "CANCELLARE" con qualcosa di appuntito come, ad esempio, l'estremità di una graffetta per fogli di carta. Una volta installate le pile, si chiuda il coperchio frontale del cronotermostato.

2º manual 12600.qxd 30/11/00 17:46 Página 701. Si prema due volte e si tenga premuto il tasto "REG/MAN" fino a quando sullo schermo appare l'indicazione CL 0.

2. Con i tasti triangolari si modifichi il valore in base alle proprie necessità.

3. Per stabilire il valore e ritornare alla modalità normale di funzionamento premere il tasto

"ENTRARE". Temperatura di Mantenimento Questo cronotermostato permette di stabilire e mantenere una temperatura di funzionamento in casi d'assenze prolungate, come ferie, ecc. Questa temperatura è normalmente una temperatura molto bassa. Per fissare tale temperatura:

1. Si prema il tasto "REG/MAN" una sola volta. Sullo schermo apparirà l'indicazione HOLD in

maniera intermittente.

2. Selezionare solo allora la temperatura desiderata attraverso i tasti triangolari.

3. Per stabilire il valore premere il tasto "ENTRARE". Sullo schermo rimarrà l'indicazione HOLD

fissa. Per annullare questa funzione e tornare alla modalità normale di funzionamento, si prema il tasto "ENTRARE". Regolazione del Differenziale Il Differenziale di temperatura in un cronotermostato è la differenza di temperatura minima tra quella ambientale e quella fissata dal programma perché ci sia un cambiamento di funzionamento. Questo valore si può selezionare tra 0'2 °C e 3 °C, a tale fine:

1. Si prema il pulsante "ENTRARE" per più di due secondi finché sullo schermo appare

l'indicazione "1.2 °C SWING".

2. Solo allora è possibile cambiare il valore attraverso i tasti triangolari.

3. Per stabilire il valore e ritornare alla modalità normale di funzionamento si prema nuovamente

il tasto "ENTRARE". Regolazione di calibrazione In alcuni casi particolari il cronotermostato può essere installato in luoghi dove non può misurare direttamente la temperatura della stanza. Per esempio, se si ha l'intenzione di controllare la temperatura del salone ed il cronotermostato è installato in un'altra stanza, dovremmo tenere presente che esiste una differenza di temperatura logica tra i due luoghi. Per compensare tale differenza è possibile modificare la misura che rivela il cronotermostato tra -5 °C e +5 °C, in base alle circostanze dell'INSTALLAZIONE. A tale fine:

• Dato che ci si alza alle 7:30h., si sceglie il Programma 1 che si mette in funzione alle 7:00h. con una temperatura di 22 °C (temperatura di comfort, dato che siamo in casa).

• Si esce da casa alle 9:30h., quindi optiamo per il programma 2 che si mette in funzione alle 9:30, con una temperatura di 15 °C (temperatura economica, dato che a quell'ora non siamo a casa).

• Si rientra a casa approssimativamente alle 19:30h., motivo per il quale si stabilisce che il Programma 3 di mettere in funzione alle 19:00h. con una temperatura di comfort pari a 23°C.

• Alle 23:00h. desideriamo che si metta in funzione la temperatura economica a 14 °C. Di conseguenza, lo schema generale per i giorni lavorativi che vogliamo stabilire sarà il seguente: Programma 1. dalle 7:00 alle 9:29, temperatura di comfort, 22°C Programma 2. dalle 9:30 alle 18:59, temperatura economica, 15°C Programma 3. dalle 19:00 alle 22:59, temperatura di comfort, 23°C Programma 4. dalle 23:00 alle 6:59 del giorno successivo, temperatura economica, 14°C Pera stabilire gli orari e le temperature dei diversi programmi, si seguano i passi successivi:

5. REGOLAZIONE DEI PROGRAMMI

Blocchi di programmazione Questo cronotermostato dispone di due blocchi diversi di programmazione (feriali e fine settimana) e di 4 programmi diversi per ogni blocco. I programmi sono stati predefiniti nel seguente modo:

BLOCCO GIORNI FERIALI BLOCCO FINE SETTIMANA

Ora di connessione Temperatura Ora di connessione Temperatura Programma 1 16:30 h. 20 °C Programma 1 8:00 h. 20 °C Programma 2 8:00 h. 14 °C Programma 2 10:00 h. 14 °C Programma 3 16:30 h. 20 °C Programma 3 19:00 h. 20 °C Programma 4 23:00 h. 15 °C Programma 4 23:30 h. 15 °C Questa tavola di programmi indica che il sistema si metterà in funzione, realizzando allo stesso tempo soste al fine di mantenere i livelli di temperatura indicati. Naturalmente, sia le ore di manovra, sia le temperature, si possono programmare di nuovo. In genere, il primo ed il terzo programma sono d'accensione, per la qual cosa si dovrebbe programmare una temperatura comfort, (quella che ciascuno desidera quando è a casa), ed il secondo ed il quarto programma di spegnimento, quindi dovrebbe trattarsi di una temperatura bassa (la temperatura minima desiderata quando non si sta in casa). Potrebbe, in ogni caso, essere al contrario.

2º manual 12600.qxd 30/11/00 17:46 Página 741. Si prema il tasto "SAB/DOM" e sullo schermo apparirà l'ora di connessione del Programma 1.

2. È possibile cambiare l'ora di connessione premendo i tasti "ORA" e "MIN" finché sullo

schermo appare l'ora desiderata. Si tenga presente che gli intervalli dei minuti saranno minimo di dieci.

3. Si prema il tasto ENTER una volta selezionata l'ora giusta di connessione.

4. Sullo schermo apparirà un 1, assieme alla temperatura predefinita. Per cambiare il livello

della temperatura, si usino i tasti triangolari.

5. Una volta scelta la temperatura giusta, si prema il pulsante "ENTER".

6. Sullo schermo apparirà il programma successivo e così via. Possono essere modificati tutti

ripetendo le fasi dalla 2 alla 5.

7. Una volta terminato si prema il tasto "REG/MAN" per tornare alla modalità normale di

funzionamento Funzionamento La parola HEAT apparirà sempre sullo schermo. Quando HEAT è fissa sullo schermo, significa che la caldaia è ferma e quando HEAT è a lampeggio la caldaia sarà in funzione. Programmazione giorni lavorativi

1. Si prema il tasto "GIORNALIERI" e sullo schermo apparirà l'ora di connessione del

2. È possibile cambiare l'ora di connessione premendo i tasti "ORA" e "MIN" finché sullo

schermo appare l'ora desiderata. Si tenga presente che gli intervalli di minuti saranno come minimo di dieci.

3. Si prema il tasto ENTER una volta selezionata l'ora corretta di connessione.

4. Sullo schermo apparirà un 1 assieme alla temperatura predefinita. Per cambiare il livello della

temperatura, si usino i tasti triangolari.

5. Una volta scelta la temperatura giusta, si prema il tasto "ENTER".

6. Sullo schermo apparirà il programma successivo e così via. Si possono modificare tutti

ripetendo le fasi da 2 a 5.

7. Una volta concluso, premere il tasto "REG/MAN" per ritornare alla modalità normale di

funzionamento Programmazione week-end Le fasi per la programmazione del blocco del fine settimana sono uguali a quelle per il blocco dei giorni feriali, iniziando però la programmazione con il tasto "SAB/DOM".

2º manual 12600.qxd 30/11/00 17:46 Página 76il sistema di riscaldamento non si metterà in funzione nonostante il valore della temperatura ambientale sia al di sotto di quello stabilito dal programma in corso. Invece, se si seleziona la posizione 1, il sistema di riscaldamento agirà in base ai programmi stabiliti.

7. CARATTERISTICHE TECNICHE

Alimentazione: 2 pile AA di 1'5 V preferibilmente alcaline Collegamento alla rete: 250VAC 50Hz 5A per carico resistivo Ambito della temperatura di controllo: de 7°C a 38°C Differenziale: da 0,2 a 3°C Quattro programmi per i giorni lavorativi ed altri quattro per i week-end. Con interruttore di funzionamento per forzare l'arresto del cronotermostato.

6. FUNZIONAMENTO MANUALE

Questo cronotermostato permette stabilire manualmente un livello di temperatura, indipendentemente dal programma che è attivato in quel momento. Per cambiare la modalità di funzionamento manuale: premere i tasti triangolari fino a quando sullo schermo apparirà la temperatura desiderata. Una volta premuti i tasti triangolari, apparirà la parola TARGET TEMP lampeggiando sullo schermo e visualizzerete la temperatura che desiderate stabilire. Trascorsi 20 secondi senza che venga premuto alcun tasto, TARGET TEMP rimarrà fissata e tornerà ad apparire sullo schermo la temperatura ambiente. Il nuovo livello di temperatura stabilita come TARGET TEMP si manterrà fino all'entrata del programma successivo. Se si desidera annullare il funzionamento manuale prima dell'arrivo del programma successivo, si prema il tasto "REG/MAN". Nella parte frontale del cronotermostato esiste un interruttore manuale di funzionamento con il quale è possibile forzare l'arresto del sistema di riscaldamento. Cioè, se si seleziona la posizione 0,
