9. FUNCIONAMIENTO MANUAL
- INTRODUÇÃO.... 21
- INSTALAÇÃO 21
- PROGRAMAÇÃO DA HORA E DIA ACTUAIS.. 26
- AJUSTE DAS FUNÇÕES DO CRONOTERMOSTATO.... 27
- AJUSTE DA TEMPERATURA DE CONTROLO 29
- AJUSTE DOS PROGRAMAS.... 30
- PERSONALIZAÇÃO DE UM PROGRAMA..... 31
- FUNÇÃO ANTIGELO 33
- FUNCIONAMENTO MANUAL.... 33
10.CARACTERÍSTICAS TÉCNICAS 35
1. INTRODUÇÃO
Este cronotermostato foi concebido para ser utilizado com sistemas fixos de aquecimento eléctrico, a gás ou a óleo. Este cronotermostato pode substituir a maioria dos termostatos domésticos de interior.
2. INSTALAÇÃO
ATENÇÃO

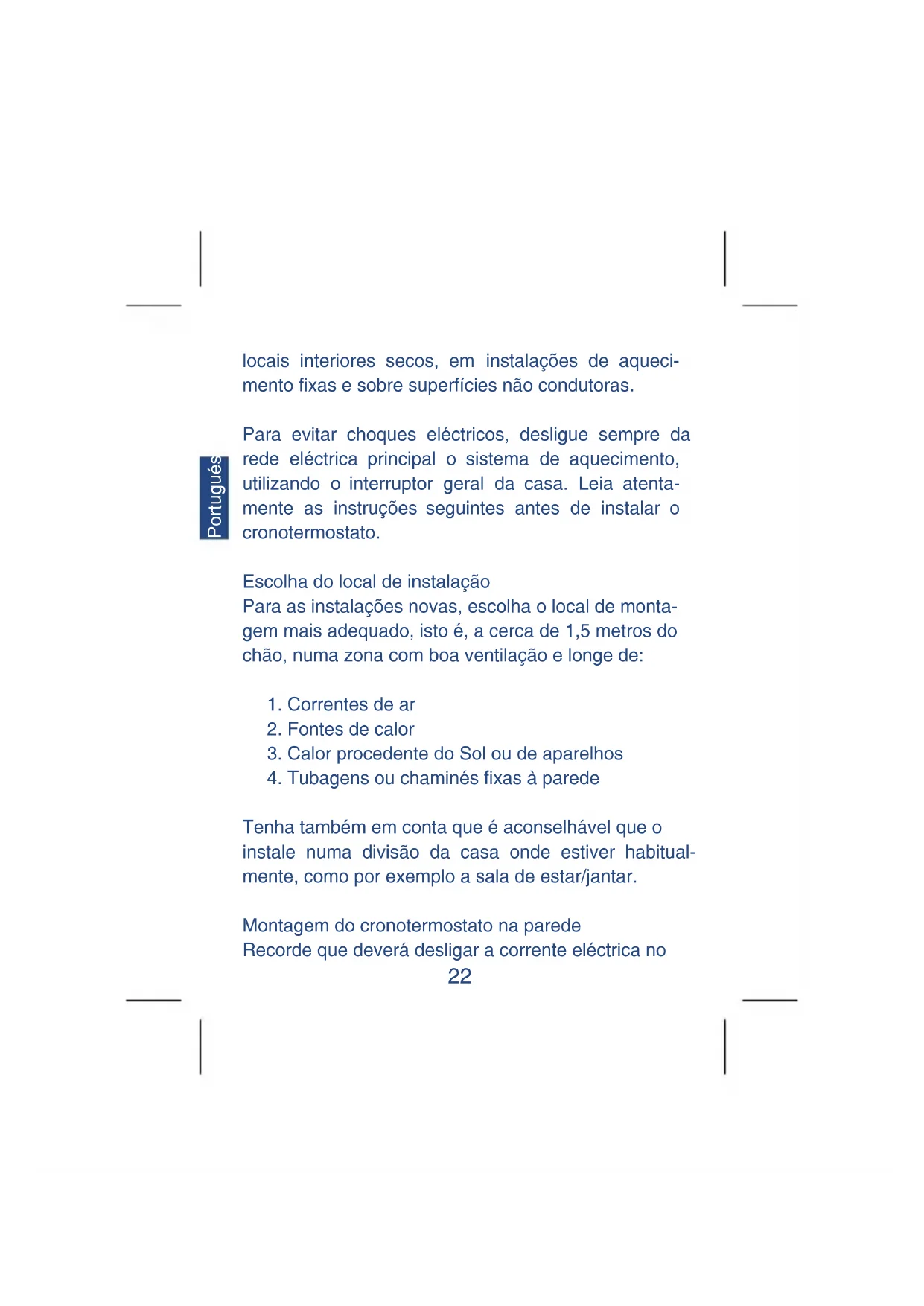

Este cronotermostato só poderá ser montado em
locais interiores secos, em instalações de aquecimento fixas e sobre superfícies não condutoras.
Para evitar choques eléctricos, desligue sempre da rede eléctrica principal o sistema de aquecimento, utilizando o interruptor geral da casa. Leia atenta-mente as instruções seguintes antes de instalar o cronotermostato.
Escolha do local de instalação
Para as instalações novas, escolha o local de montagem mais adequado, isto é, a cerca de 1,5 metros do chão, numa zona com boa ventilação e longe de:
Tenha também em conta que é aconselhável que o instale numa divisão da casa onde estiver habitualmente, como por exemplo a sala de estar/jantar.
Montagem do cronotermostato na parede
interruptor geral da casa antes de começar a retirar o antigo termostato e/ou a instalar o novo.
-
Antes de colocar as pilhas, faça um furo na parede, procurando que os terminais do cronotermostato para a ligação dos cabos fiquem alinhados na posição correcta.
-
Seguidamente, coloque uma das buchas de plástico fornecidas com o cronotermostato no orifício que fez, procurando que fique nivelada com a parede.
-
Fixe um dos parafusos na bucha que colocou.
-
Observando o cronotermostato pela parte de trás, verá que há um orifício no lado direito. Ajuste o cronotermostato à parede, apoiando-o na parte de trás, até que consiga o encaixe do parafuso nesse orifício, e desloque o cronotermostato para a esquerda até que encaixe na guia.
-
Abra a tampa frontal do cronotermostato. Dentro do compartimento das pilhas verá o segundo orifício para fixar o aparelho. Marque a posição do segundo parafuso, procurando que fique bem nivelado, e retire o cronotermostato.
-
Faça um orifício na marca que realizou na parede e coloque a bucha, procurando que fique nivelada com a parede.
-
Aproxime o cronotermostato à parede e ligue os cabos aos terminais do cronotermostato de acordo com o diagrama que se segue. Se tiver qualquer dúvida, telefone para o nosso número de atenção ao cliente.
-
Os terminais de ligação encontram-se na parte traseira do cronotermostato, sendo apenas necessária a ligação por dois cabos ao sistema de aquecimento. A ligação deve efectuar-se como se explica: Ao sistema de aquecimento, devem ligar-se L e N, como indica o esquema, mas entre o sistema de aquecimento e o cronotermostato haverá uma ligação por 2 fios que terão que estar indicados no esquema eléctrico do sistema de aquecimento. Nunca ligue L e N directamente ao cronotermostato.
Nota:
Quando não exista pré-instalação, tenha em conta que a maioria dos sistemas de aquecimento existentes dispõem do seu próprio termostato. Deve retirar do sistema de aquecimento a ponte de ligação desse termostato e ligar entre os dois bornes livres os dois cabos dirigidos ao novo cronotermostato. De qualquer forma, para maior segurança, consulte o manual de instruções do
seu sistema de aquecimento.
-
Coloque novamente o cronotermostato na guia do primeiro parafuso. Abra a tampa frontal e atarraxe o parafuso na bucha que verá no compartimento das pilhas.
-
Uma vez fixado e conectado o cronotermostato, pode proceder à ligação da rede eléctrica no interruptor geral da casa.
Portugues
Colocação das pilhas
O cronotermostato funciona com duas pilhas tipo AA de 1,5V, de preferência alcalinas. Para pôr o aparelho em funcionamento, coloque as pilhas dentro do compartimento destinado às pilhas.

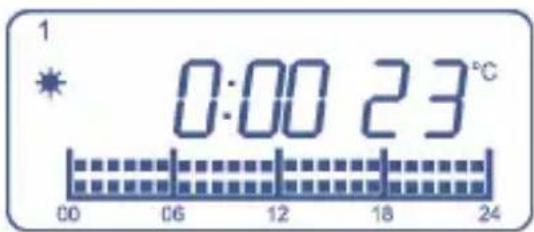

Quando se colocam as pilhas pela primeira vez, o écran deverá mostrar a hora e a data, assim como a temperatura ambiente (por exemplo 22°C), tal como se mostra na figura seguinte:
0:00 23°C
00 06 12 18 24
Na segunda ecrã mostra a temperatura do slogan,
assim e enquanto um está na seguinte figura:
Português


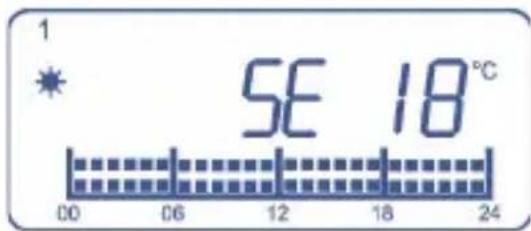

56 18°C
00 06 12 18 24
Em caso de que o ecrã mostre uma informação diferente, pressione a tecla RESET com a ajuda de um objecto pontiagudo como por exemplo, a ponta de um clip.
Após a colocação das pilhas, feche a tampa frontal do cronotermostato.
Quando o nível das baterias é baixo, a tela mostrará o símbolo Neste caso substitui as baterias novas por outras, as preferivelmente alcalinas. Se substituído uma vez as baterias, o símbolo não desapareceram, pressione RESET.
3. PROGRAMAÇÃO DO DIA E HORA ACTUAIS
Para programar a hora, siga os seguintes passos:
-
Pressione a tecla uma vez, indicador do dia a piscar.
-
Pressione a tecla o para definir o dia.
- Pressione novamente a tecla, indicador hr a piscar.
- Pressione a tecla o para definir a hora correcta
- Pressione novamente a tecla, indicador min a piscar.
- Pressione a tecla o para definir os minutos.
- Pressione novamente a tecla para sair ou saída automática após 15 seg.
4. AJUSTE DO CRONOTERMOSTATO
Este cronotermostato dispõe de diversas funções de regulação que podem ser definidas pelo usuário.
Regulação do Diferencial
O Diferencial de Temperatura num cronotermostato é a diferença de temperatura mínima, entre a temperatura ambiente e a fixada pelo programa, para que haja uma alteração do funcionamento. Este valor pode seleccionar-se entre 0,2°C e 1°C, para tal:
-
Pressione a tecla DIF CL, até que aparezca dIFF0.2°C
-
Pressione o para definir nova oscilação (gama de 0,2 °C-1,0°C. Fábrica a 0,2 °C)
- Pressione SET para confirmar e sair.
Português
Ajuste da calibração
Em alguns casos especiais, o cronotermostato pode estar instalado em locais onde não possa medir directamente a temperatura ambiente. Por exemplo, se o que se pretende é controlar a temperatura da sala e o cronotermostato está instalado noutra divisão da casa, deveremos ter em conta que existe uma diferença de temperatura lógica entre os dois lugares. Para compensar esta diferença, podemos modificar a medida que realiza o cronotermostato entre -5^ C e +5^ C, dependendo das circunstâncias da instalação. Para tal:
- Pressione a tecla DIF CL e mantenha-a pressionada até que aparezca CL 0°.
- Pressione o para definir de 5°C a -5°C.
- Pressione SET para confirmar.
Este valor será usado para adicionar ou subtrair da leitura real da temp da sala e aparecerá esta temp e será usada esta nova temp para controlo.
5. AJUSTE DA TEMPERATURA DE CONTROLO.
Este cronotermóstato funciona tendo em conta dois níveis diferentes de temperatura de controlo: a temperatura económica, representada pelo desenho de uma lua mo écran, e a temperatura confortável, que mostra o desenho de um Sol. A temperatura de conforto é a temperatura que desejamos ter, geralmente quando vamos estar em casa, e a temperatura económica é a que queremos quando definimos que não vamos estar em casa. Esta temperatura deverá ser mais baixa do que a temperatura de conforto.
Por exemplo, um utente que não mudou as temperaturas de controlo prédefinidas, terá uma temperatura de conforto para um sistema de calefacção de 21°C, e um valor de 18°C para a temperatura económica.
Nos períodos em que o utente defina que quer a temperatura de conforto, o sistema manterá a temperatura ambiente entre 21°C.
Nos períodos em que o utente defina que quer a temperatura económica, o sistema só se activará se a temperatura diminui por debaixo dos 18-diftemp °C.
Ao chegar aos 18+dif.temp. °C o sistema deter-se-á. Para mudar as temperaturas (tanto a de conforto como a económica):
- Prima a tecla para mostrar a temperatura de conforto pré-definida, pestanejara o símbolo (sol).
- Prima a tecla o para aumentar ou diminuir a temperatura de conforto.
- Prima a tecla para alternar entre a temperatura de conforto e a temperatura económica.
- Prima de novo a tecla o para aumentar ou diminuir a temperatura económica seleccionada.
- Prima a tecla SET para gravar a temperatura escolhida. A unidade sairá automaticamente desta função se não se prime nenhum botão.
6. AJUSTE DOS PROGRAMAS
Uma vez seleccionadas as temperaturas de controlo e estabelecida a hora actual, poderemos definir o programa de funcionamento. Para tal, temos de seleccionar o dia ou bloco de dias em que queremos que se active o programa, o número de programa que queremos e, se o programa não é préestabelecido, ajustar as temperaturas que queremos para cada momento do dia.
- Prima a tecla, o indicador de dia ou de bloco de dias piscará 1-7.
- Prima a tecla o para seleccionar o dia ou dias que deseja programar.
Pode seleccionar
- Um programa para um só dia em concreto.
(1,2,3,4,5,6,7)
- Um programa para os dias de semana 1-5, para o fim de semana 6 y 7. (1-5, 6-7)
-
Um programa para a semana completa. (1-7)
-
Prima de novo a tecla, até que o indicador de dia deixe de piscar e, em seu lugar, comece a piscar o número de programa.
-
Prima a tecla o para seleccionar o número de programa (P1-PA) que deseja activar.
- Prima una vez a tecla SET para repetir os passos 2 a 4.
- Prima dos vezes a tecla SET para guardar y sair.
7. PERSONALIZACION DE UN PROGRAMA
O Cronotermostato tem capacidade de armazenar
10 programas diferentes, tendo com programas fixos
P1 e P2.
O P1 esta programado para a temperatura de conforto durante todo o dia e o P2 à temperatura económica de todo o dia. Os outro 8 programas serão personalizados pelo cliente.
Para programar o Cronotermostato, deverá de seguir os seguinte passos:
-
Carregue na tecla SET, e mantendo pressionada, carregue na tecla Pe o indicador do programa piscará.
-
Com as tecla o escolha o programa que quer personalizar.
-
Carregue nas tecla e o primeiro segmento de tempo que corresponde à passagem entre 00:00 e a 01:00 piscará.
-
Carregando nas teclas o avance ou recue até ao seguinte programa de tempo sem modificar o estado original.
-
Quando quiser configurar o programa de de modo conforto ou economico carregue na tecla e o programa passará automáticamente para o seguinte.
-
Quando carregar na tecla, sairá do programa de tempo e o programa original ficará vazio.
-
Quando terminar a programação, carregue na tecla SET. Se quiser fazer outra programação, repetir os passos acima indicados novamente.
8. FUNÇÃO ANTIGELO
Esta função só está disponível quando o cronoter-
móstato está instalado num sistema de calefacção,
e permite estabelecer uma temperatura muito baixa,
na qual o sistema se activaria para assim evitar a
formação de gelo nas tubagens.
Portugues
-
Pressione a tecla o ecrã mostrará o símbolo e o símbolo
-
Premindo qualquer botão desactivar-se-á a função antigelo e voltar-se-á ao programa de funcionamento normal.
9. FUNCIONAMENTO MANUAL
Este cronotermostato permite estabelecer manualmente um valor de temperatura, independentemente do programa que estiver activado nesse momento.
Para passar ao funcionamento manual do forma temporal:
- Pressione as teclas o até que o écran mostre a temperatura desejada. Ao pressionar as
teclas o , aparecerão o símbolo a piscar no écran e poderá ver a temperatura que deseja estabelecer.
- Passados 20 segundos sem que pressione nenhuma tecla, a expressão temperatura objetivo ficará fixa e voltará a aparecer no écran a temperatura ambiente. O novo valor de temperatura estabelecida como temperatura objetivo manter-se-á até ao início do programa seguinte.
- Se desejar anular o funcionamento manual antes do início do programa seguinte, pressione a tecla SET.
Para passar ao funcionamento manual do forma permanente:
- Pressione e mantenha pressionada a tecla aparecerá la palavra HOLD.
- Pressione o para definir esta temperatura de retenção.
- Pressione SET para confirmar.
Esta temperatura de retenção só pode ser reposta pressionando novamente a tecla SET.
Interruptor manual de funcionamento:
Na parte frontal do cronotermostato existe um interruptor manual de funcionamento com o qual pode
forçar a paragem do sistema de aquecimento. Isto é, se seleccionar a posição 0, o sistema de aquecimento não funcionará, ainda que o valor da temperatura ambiental esteja abaixo do estabelecido pelo programa actual. Por outro lado, se seleccionar a posição 1, o sistema de aquecimento actuará de acordo com os programas estabelecidos.
Portugues
10. CARACTERÍSTICAS TÉCNICAS
Alimentação: 2 pilhas AA de 1,5 V
de preferência alcalinas
Ligação à rede: 230VAC 50Hz
6(2)A para carga de resistência
Precição do temperatura: +/- 1°C à 20°C
Precição do relógio: +/- 90 segundos por mês
