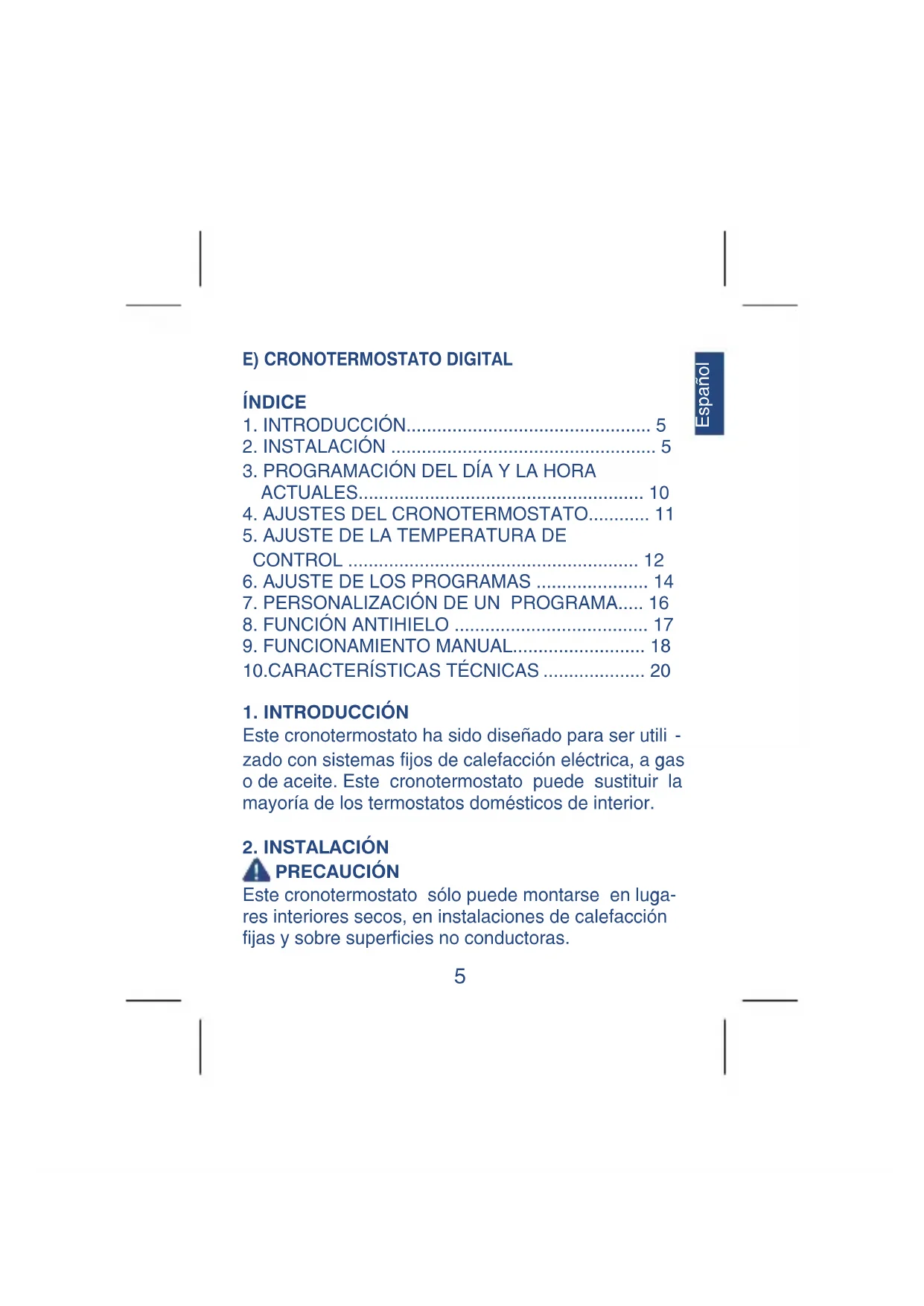

MANUAL DE USUARIO 12617 Coati
- INTRODUCCIÓN......5
- INSTALACIÓN 5
- PROGRAMACIÓN DEL DÍA Y LA HORA ACTUALES.... 10
- AJUSTES DEL CRONOTERMOSTATO...... 11
- AJUSTE DE LA TEMPERATURA DE CONTROL 12
- AJUSTE DE LOS PROGRAMAS 14
- PERSONALIZACIÓN DE UN PROGRAMA..... 16
- FUNCIÓN ANTIHIELO 17
- FUNCIONAMIENTO MANUAL.... 18
10.CARACTERÍSTICAS TÉCNICAS 20
1. INTRODUCCIÓN
Este cronotermostato ha sido diseñado para ser utilizado con sistemas fijos de calefacción eléctrica, a gas o de aceite. Este cronotermostato puede sustituir la mayoría de los termostatos domésticos de interior.
2. INSTALACIÓN
PRECAUCIÓN
Este cronotermostato sólo puede montarse en lugares interiores secos, en instalaciones de calefacción fijas y sobre superficies no conductoras.
Español
Para evitar las descargas eléctricas, desconecte siempre el sistema de calefacción de la red eléctrica principal desde el interruptor general de la vivienda. Lea atentamente las instrucciones siguientes antes de instalar el cronotermostato.
Elección de la localización.
Para las instalaciones nuevas, escoja la localización de montaje más adecuada, es decir, a unos 1'5 metros del suelo aproximadamente, en una zona con una buena ventilación y lejos de:
- Corrientes de aire
- Fuentes de calor
- Calor procedente del sol o de aparatos eléctricos
- Tuberías o chimeneas empotradas
Además tenga en cuenta que es aconsejable que lo instale en una habitación donde vaya a estar habitualmente, como p. ej. el salón-comedor.
Montaje del cronotermostato en la pared.
Recuerde que debe desconectar la red eléctrica desde el interruptor general de la vivienda antes de iniciar la retirada del antiguo termostato y/o la instalación del nuevo.
- Antes de colocar las pilas, realice un orificio en la pared, procurando que los terminales del cronoter-
mostato para la conexión de los cables queden
alineados en la posición correcta.
-
Seguidamente, coloque uno de los tacos de plástico que se suministran con el cronotermostato en el orificio que ha realizado, procurando que quede nivelado con la pared.
-
Fije uno de los tornillos en el taco que ha colocado.
-
Mirando el cronotermostato por su cara posterior verá que hay un orificio en el lado derecho. Alinee el cronotermostato a la pared apoyándolo en su cara posterior, hasta que consiga el encaje del tornillo en el orificio y desplace el cronotermostato hacia la izquierda hasta que encaje en la guía.
-
Abra la tapa frontal del cronotermostato. Dentro del compartimento de las pilas verá el segundo orificio para fijar el cronotermostato. Marque la posición del segundo tornillo procurando que quede bien nivelado y retire el cronotermostato.
-
Haga un orificio en la marca que ha realizado en la pared y coloque el taco de plástico procurando que quede nivelado con la pared.
-
Acerque el cronotermostato a la pared y conecte los cables a los terminales del cronotermostato de acuerdo con el diagrama que se muestra a continuación. Si tiene cualquier duda, llame a nuestro teléfono de atención al cliente.
Español
- Los terminales de conexión se encuentran en la parte trasera del cronotermostato, siendo solo precisa la conexión con dos cables al sistema de calefacción. La conexión debe efectuarla como sigue: De la caldera al cronotermostato se conectan 2 hilos que tienen que estar indicados en el esquema eléctrico de la caldera o bien en el esquema del termostato que sustituye.
Nota:
Cuando no exista preinstalación, tenga en cuenta que la mayoría de calderas existentes disponen de su propio termostato. Debe retirar de la caldera el puente de conexión de ese termostato y conectar entre los dos bornes libres los dos cables dirigidos al nuevo cronotermostato. Sin embargo, para mayor seguridad, consulte con el manual de instrucciones de su sistema de calefacción.
-
Vuelva a colocar el cronotermostato en la guía del primer tornillo. Abra la tapa frontal y la de las pilas y fije el tornillo en el taco que verá en dicho compartimento.
-
Una vez fijado y conectado el cronotermostato, puede proceder a la conexión de la red eléctrica desde el interruptor general de la vivienda.
Colocación de las pilas
El cronotermostato funciona con dos pilas tipo AA de 1'5V, preferiblemente alcalinas. Para poner en marcha la unidad, coloque las pilas dentro del compartimento destinado a las mismas.

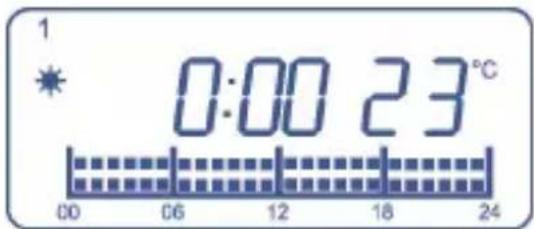

Cuando se colocan las pilas por primera vez la pantalla debe mostrar alternativamente dos informaciones distintas, en la primera pantalla muestra la hora, el día de la semana así como la temperatura de la habitación (por ejemplo 22°C) tal y como se muestra en la figura siguiente:
0:00 23°C
00 06 12 18 24

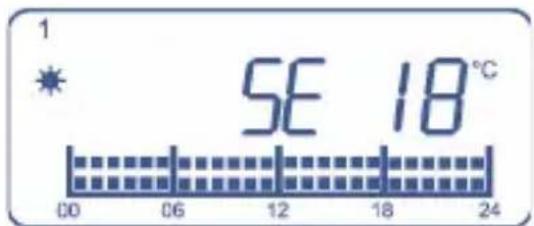

En la segunda pantalla muestra la temperatura de consigna, tal y como se muestra en la figura siguiente:
SE 18°C
00 06 12 18 24
Español
En caso de que la pantalla muestre una información diferente, presione la tecla RESET mediante un objeto puntiagudo como por ejemplo, el extremo de un clip sujetapapeles.
Tras la instalación de las pilas, cierre la tapa del compartimento de las pilas.
Cuando el nivel de las pilas esté bajo, la pantalla mostrará el símbolo En este caso sustituya las pilas por otras nuevas, preferiblemente alcalinas.
Si una vez sustituidas las pilas el símbolo no desapareciera, presione la tecla RESET.
3. PROGRAMACIÓN DEL DÍA Y LA HORA ACTUALES
-
Pulse la tecla una vez, el indicador del día par-padeará con las teclas de o seleccione el día de la semana.
-
Pulsando la tecla de nuevo, parpadeará el indicador de la hora, y con las teclas o podrá seleccionar la hora correcta.
-
Pulse la tecla de nuevo, esta vez el indicador de los minutos parpadeará y repita la acción con las teclas o para fijar los minutos correctos.
-
Pulse ☑ otra vez para salir o transcurridos 15 segundos saldrá de forma automática.
4. AJUSTES DEL CRONOTERMOSTATO
Este cronotermostato dispone de diversas funciones de regulación que pueden ser definidas por el usuario.
Regulación del Diferencial
El Diferencial de Temperatura en un cronotermostato es la diferencia de temperatura mínima entre la ambiental y la fijada por el programa para que haya un cambio de funcionamiento. Este valor se puede seleccionar entre 0'2 °C y 1 °C, para ello:
- Presione la tecla DIF CL hasta que en la pantalla aparezca la indicación dIFF0.2 °C.
- Puede entonces cambiar el valor mediante las teclas o.
- Para fijar el valor y volver al modo normal de funcionamiento presione la tecla SET.
Ajuste de calibración
En algunos casos especiales el cronotermostato puede estar instalado en lugares donde no puede medir directamente la temperatura de la habitación. Por ejemplo, si lo que se desea es controlar la tem-
Español
peratura del salón y el cronotermostato está instalado en otra habitación, deberemos tener en cuenta que existe una diferencia de temperatura lógica entre los dos lugares. Para compensar esta diferencia podemos modificar la medida que toma el cronotermostato entre -5 °C y +5 °C, dependiendo de las circunstancias de la instalación. Para ello:
- Presione y mantenga presionada la tecla DIF CL hasta que en la pantalla aparezca la indicación CL 0°.
- Con las teclas o modifique el valor según sus necesidades.
- Para fijar el valor y volver al modo normal de funcionamiento presione la tecla SET.
Este valor se empleará para sumarlo o restarlo de la lectura real de la temperatura de la habitación mostrada en pantalla, usando esta temperatura para el cálculo de control.
5. AJUSTE DE LA TEMPERATURA DE CONTROL
Este cronotermostato funciona teniendo en cuenta dos niveles diferentes de temperatura de control: la temperatura económica, representada por un dibujo de una luna en la pantalla, y la temperatura confortable, que muestra el dibujo de un sol. L. temperatura de confort es la temperatura que desea-
mos tener, generalmente cuando vamos a estar en la vivienda, y la temperatura económica es la que queremos cuando hayamos definido que no vamos a estar en la vivienda. Esta temperatura deberá ser más baja que la temperatura de confort.
Español
Por ejemplo, un usuario que no ha cambiado las temperaturas de control predefinidas, tendrá una temperatura de confort para un sistema de calefacción de 21°C, frente a un valor de 18°C para la temperatura económica.
En los periodos que el usuario defina que quiere la temperatura de confort, el sistema mantendrá la temperatura ambiente alrededor de los 21°C dependiendo del diferencial de temperatura definido.
En los períodos que el usuario defina que quiere la temperatura económica, el sistema sólo se activará si la temperatura disminuye por debajo de los 18°C menos el diferencial. Al llegar a los 18°C más el diferencial el sistema de calefacción se detendrá.
Para cambiar las temperaturas tanto la de confort como la económica:
- Primero pulse la tecla del sol.
parpadeará el indicador
Español
- A continuación pulse las teclas o para fijar la temperatura de confort.
- Para configurar la temperatura económica pulse la tecla parpadeará el indicador de la luna.
- Con las teclas o seleccione la temperatura económica.
- Por último pulse la tecla SET para guardar y salir, si no pulsa ninguna tecla saldrá automáticamente transcurridos 15 segundos guardándose también los cambios.
Observación: valores actuales de fábrica:
Temperatura del sol: 21°C
Temperatura de la luna:18°C
Temperatura de control bajo el modo
La unidad saldrá automáticamente de esta función si no se presiona ningún botón durante 10 segundos.
6. AJUSTE DE LOS PROGRAMAS
Una vez seleccionadas las temperaturas de control y establecida la hora actual, podremos definir el programa de funcionamiento. Para ello, deberemos seleccionar el día o bloque de días en que queremos que se active el programa, el número de programa que queremos y si el programa no es preestablecido, ajustar qué temperaturas queremos para cada momento del día.
Selección del día o bloque de días.
Con esta función definimos que día o bloque de días queremos que se active el programa.
CONFIGURAR EL DIA O BLOQUE DE DIAS Y ASIGNAR PROGRAMA
- Pulse la tecla, parpadeará el día o bloque de días 1-7.
- Con las teclas o para escoger el bloque diario que queremos programar.
Podrá escoger entre estas tres clases de días en curso:
- Un programa diferente para cada día de la semana. (1,2,3,4,5,6,7)
- Un programa para los días 1-5 y otro programa para los días 6 y 7. (1-5,6-7)
-
El mismo programa para todos los días de la semana. (1-7)
-
Para confirmar la elección del bloque de días pulse el botón, parpadeará el indicador de programa.
-
Con las teclas o escoja cualquier programa (P1-PA), que quiera poder en funcionamiento en el bloque elegido anteriormente.
- Pulsando una vez la tecla SET, el indicador de día parpadeará, y podrá repetir los pasos 2 a 4, si desea escoger otro día o bloque para configurar
otro programa.
- Si pulsa el botón SET dos veces, saldrá de la función guardando los cambios que haya realizado.
7. PERSONALIZACIÓN DE UN PROGRAMA
El cronotermostato tiene capacidad de almacenar 10 programas diferentes, los dos primeros (P1 y P2) son fijos.
P1 siempre temperatura de confort y P2 siempre temperatura económica. Los otros 8 programas son personalizables por el usuario. De tal manera que es el propietario quien a cada hora de las 24 del día decide si prefiere que la calefacción este consignada con la temperatura de confort, económica o apagada.
Para personalizar un programa se deben seguir los pasos que se explican a continuación:
-
Pulse la tecla de SET, y manteniéndola pulsada a continuación pulse la tecla, el indicador de programa parpadeará.
-
Con las teclas o escoja el programa que quiere personalizar.
-
Pulse la tecla y el primer segmento de tiempo, correspondiente al que transcurre entre las 00:00 y la 01:00 parpadeará.
-
Pulsando las teclas o avance o vaya para atrás hasta el siguiente segmento de tiempo sin
cambiar el estado del segmento de tiempo original.
-
Cuando quiera configurar un segmento de tiempo en modo confort o económica pulse la tecla, y el selector pasará automáticamente al siguiente segmento de tiempo.
-
Cuando pulse la tecla saldrá el siguiente segmento de tiempo, y el segmento original quedará vacío.
-
Cuando haya terminado de personalizar el programa pulse la tecla SET, y el programa editado parpadeará de nuevo, en este momento podría personalizar otro programa escogiéndolo con las teclas o y repitiendo lo arriba indicado.
Pulse de nuevo la tecla SET para guardar y salir una vez haya terminado depersonalizar los programas que desee.
8. FUNCIÓN ANTIHIELO
Esta función sólo esta disponible cuando el cronotermostato está instalado en un sistema de calefacción, y permite establecer una temperatura muy baja, a la cual el sistema se activaría para así evitar la formación de hielo en las tuberías.
-
Presione la tecla La pantalla mostrará el símbolo y el símbolo.
-
Presionando cualquier botón se desactivará la
función anti hielo y se regresará al programa de funcionamiento normal.
Este cronotermostato permite establecer manualmente un nivel de temperatura, independientemente del programa que esté activado en ese momento. Esta función puede activarse de forma indefinida o de forma temporal. De forma indefinida, la temperatura fijada se mantendrá hasta que pulsemos la tecla SET y de forma temporal sólo se mantendrá hasta el siguiente programa, en el cual de forma automática se anulará la función manual.
Para fijar la función manual de forma temporal:
-
Presione las teclas o hasta que la pantalla muestre la temperatura deseada. Al presionar las teclas o, aparecerá en la pantalla el símbolo y usted estará visualizando la temperatura que desea establecer (temperatura objetivo).
-
Pasados unos segundos sin que usted presione ninguna tecla, la temperatura objetivo quedará fija y se mostrará alternativamente en la pantalla con la temperatura ambiente. El nuevo nivel de temperatura establecida como temperatura objetivo se mantendrá hasta la entrada del siguiente
programa.
- Si desea anular el funcionamiento manual antes de la llegada del siguiente programa, presione la tecla SET
Spanish
Para fijar la función manual de forma indefinida:
- Presione y mantenga pulsada la tecla hasta que en la pantalla aparezca la indicación HOLD.
- Seleccione entonces la temperatura deseada mediante las teclas o.
- Para fijar el valor presione la tecla SET. La pantalla mostrará alternativamente la pantalla principal y la temperatura objetivo acompañada de la palabra HOLD.
Recuerde: Esta función se mantendrá activada mientras no se presione la tecla SET.
Interruptor de funcionamiento:
En la parte frontal del cronotermostato existe un interruptor manual de funcionamiento con el cual puede forzar la parada del sistema de calefacción. Es decir, si selecciona la posición 0, el sistema de calefacción no se pondrá en marcha aunque el valor de la temperatura ambiental se encuentre por debajo del establecido por el programa actual. En cambio, si selecciona la posición 1, el sistema de calefacción actuará según los programas establecidos.
10. CARACTERÍSTICAS TÉCNICAS
Alimentación: 2 pilas AA de 1'5 V
preferiblemente alcalinas
Capacidad de contacto: 230VAC 50Hz
6(2)A para carga de resis-
tiva
Rango de temperatura:
5^ C a 35^ C
Rango de temperatura de control:
de 7°C a 39°C
Diferencial : de 0,2 a 1°C
Precisión de la temperatura:
+/- 1°C a 20°C
Precisión del reloj:
+/- 90 segundos por mes
Recorde que deverá desligar a corrente eléctrica no
Limites de temperatura: de 5°C a 35°C
Limites de temperatura de controle: de 7°C a 38°C
Diferencial : de 0,2 a 1°C
F) CHRONO-THERMOSTAT NUMÉRIQUE
ÍNDICE
- INTRODUCTION...... 36
- INSTALLATION 36
- PROGRAMMATION DU JOUR ET DE L'HEURE EN COURS.... 42
- RÉGLAGE DU CHRONO-THERMOSTAT..... 42
- RÉGLAGE DE LA TEMPERATURE DU CONTROL 44
- RÉGLAGES DES PROGRAMMES ..... 45
- PERSONNALISATION DES PROGRAMMES.. 47
- FONCTION ANTIGEL.... 49
- FONCTIONNEMENT EN MODE MANUEL ..... 49
10.CARACTÉRISTIQUES TECHNIQUES ..... 51
1. INTRODUCTION
7. PERSONALIZACIÓN DE UN PROGRAMA
La temperatura del sole: 21°C
