| Type de produit | Agrafeuse pneumatique |
| Marque | Hitachi |
| Modèle | N5008AC2 |
| Dimensions (L × l × H) | 365 mm × 76 mm × 258 mm |
| Poids | 2,0 kg |
| Pression d'utilisation | 70 – 120 psi (4,9 – 8,3 bars) |
| Capacité du magasin | 150 agrafes |
| Consommation d'air | 0,040 ft³/cycle à 100 psi (1,1 l/cycle) |
| Alimentation | Air comprimé propre, sec et régulé |
| Type d'agrafes compatibles | Agrafes calibre 16, couronne 7/16" |
| Applications | Revêtements muraux, panneaux de toit, supports de revêtement de sol, constructions mobiles, fabrication de caisses et palettes |
| Accessoires fournis | Lunettes de protection, clé Allen M5 |
| Accessoires en option | Mécanisme de déclenchement séquentiel (code 876762), huile de machine pneumatique |
| Sécurité | Levier-poussoir de sécurité, protection anti-bruit, lunettes obligatoires |
| Entretien et nettoyage | Purger le filtre quotidiennement, lubrifier avec huile Hitachi, nettoyer le magasin à l'air comprimé |
| Réparabilité | Réparations exclusivement par service agréé Hitachi, pièces détachées d'origine recommandées |
| Informations générales | Notice de 48 pages disponible en téléchargement gratuit |
FOIRE AUX QUESTIONS - N5008AC2 HITACHI
Questions des utilisateurs sur N5008AC2 HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse au format PDF gratuitement ! Retrouvez votre notice N5008AC2 - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N5008AC2 de la marque HITACHI.
MODE D'EMPLOI N5008AC2 HITACHI
Manuel d'instructions et de securite
Une utilisation incorrecte et sans respecter la sécurité de cette agrafeuse risque d'entraîner la mort ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l'outil.
Lire et bien assimiler ce manuel avant d'utiliser l'agrafeuse.
Conserver ce manuel à l'intention des autres utilisateurs de la agrafeuse.
Ne jamais laisser les personnes n'ayant pas étudié le manuel utiliser l'outil.
RELIGRO
AVANT L'UTILISATION 22
ENVIRONNEMENT DE TRAVAIL 22
ALIMENTATION D'AIR 23
GRAISSAGE 23

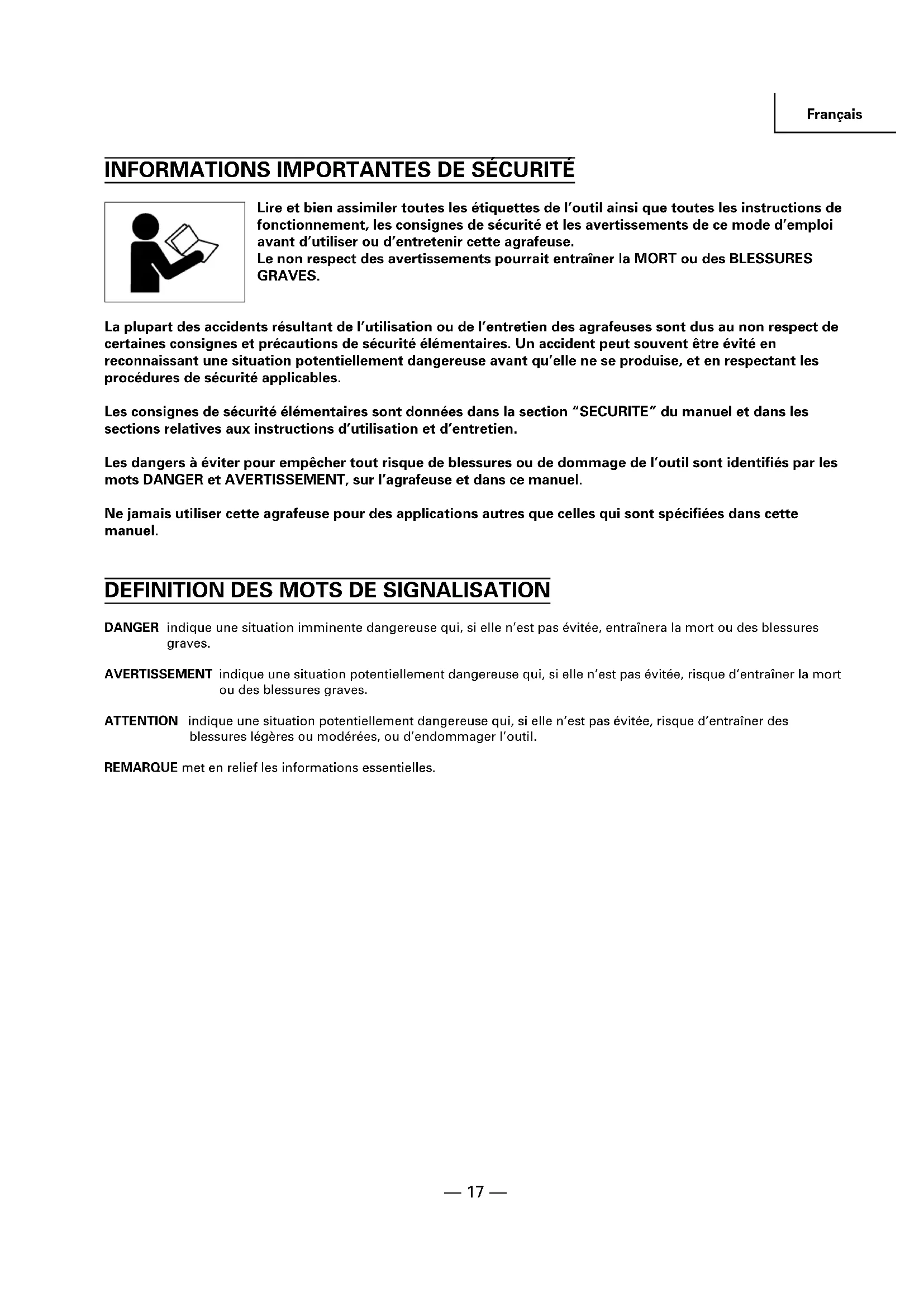

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir cette agrafeuse.
Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.
La plupart des accidents résultant de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.
Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.
Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.
DEFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.
ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.
REMARQUE met en relief les informations essentielles.
SECURITE
CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATION DE L'AGRAFEUSE
LIRE TOUTES CES INSTRUCTIONS
⚠️ DANGER
1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER DES LUNETTES DE PROTECTION AVEC VISIÈRES LATÉRALES.
Quand on utilise l'agrafeuse, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également. Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.
L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.
2. NE JAMAIS UTILISER D'OXYGÈNE NI AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.
⚠ AVERTISSEMENT
3. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.
Toujours supposer que l'agrafeuse renferme des clous. Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre, qu'il renferme des clous ou non. Si l'on enfonce des clous par erreur, cela risque de provoquer des blessures graves. Ne jamais s'amuser avec l'agrafeuse. L'agrafeuse est un instrument de travail. Le respecter.
4. TOUJOURS ÉLOIGNER LE DOIGT DE LA GÂCHETTE QUAND ON N' EFFECTUE PAS D'AGRAFAGE AFIN D'ÉVITER TOUT RISQUE DE DÉCLENCHEMENT ACCIDENTEL.
Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre. Toujours transporter l'agrafeuse exclusivement par sa poignée.

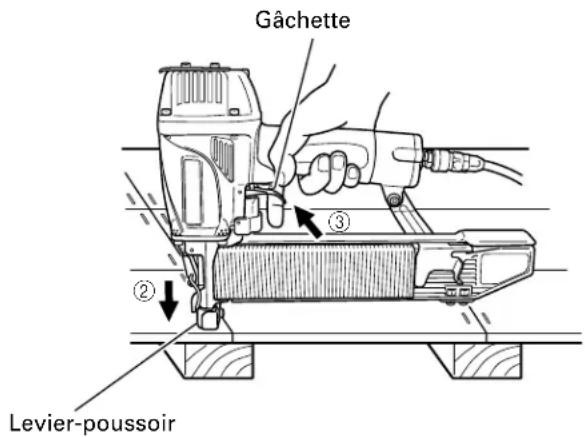

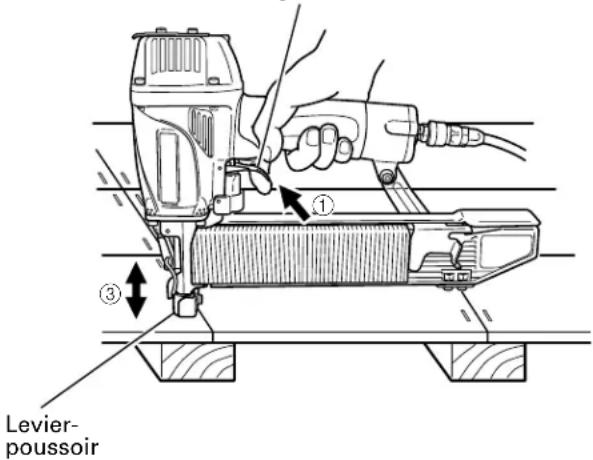

5. LE CHOIX DE LA MÉTHODE D'UTILISATION DE LA GÂCHETTE EST IMPORTANT.
Lire et bien assimiler la section intitulée "METHODES D'UTILISATION". (pages 26 - 27).
6. NE PAS DEPASSER 120 psi. (8.3 bars 8.5 kgf/cm ^2 )
7. TOUJOURS PORTER DES PROTECTIONS ANTI-BRUIT ET UN CASQUE.
Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouïe. Toujours porter un casque pour se protéger la tête contre les projectiles.
SECURITE — suite
⚠ AVERTISSEMENT
8. RANGER LE CLOUEUR CORRECTEMENT.
Quand on ne s'en sert pas, ranger l'agrafeuse dans un endroit sec. La ranger hors de portée des enfants. Verrouiller la zone de rangement.
9. MAINTENIR L'AIRE DE TRAVAIL PROPRE.
Une aire encombrée invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.
10. NE JAMAIS UTILISER EN PRESENCE DE LIQUIDES OU DE GAZ INFLAMMABLES.
L'agrafeuse provoque des étincelles quand elle fonctionne.
Ne jamais utiliser l'agrafeuse dans un endroit renfermant de la laque, de la peinture, de la benzine, du diluant, de l'essence, des gaz, des agents adhésifs ni aucune autre matière combustible ou explosive.
11. ELOIGNER LES VISITEURS.
Ne pas laisser les visiteurs manipuler l'agrafeuse. Tous les visiteurs devront rester en dehors de l'aire de travail.
12. PORTER UN HABILLEMENT APPROPRIE.
Ne porter ni vêtements lâches ni bijoux qui pourraient se prendre dans les pièces en mouvement.
Porter des gants de caoutchouc et des chaussures solides si l'on travaille dehors.
Si l'on a les cheveux longs, les maintenir serrés dans un couvre-chef.
13. NE JAMAIS UTILISER DE COUPLEUR NON DEGAGEANT SUR L'AGRAFEUSE.
Si l'on utilise un coupleur non dégageant sur l'agrafeuse, l'agrafeuse risque de rester chargée d'air après le débranchement, et donc d'enfoncer agrafe même après qu'elle est débranchée.
L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau tel que toute la pression soit évacuée de l'agrafeuse quand on débranche le joint de couplage.
14. VERIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.
S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enfoncer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.

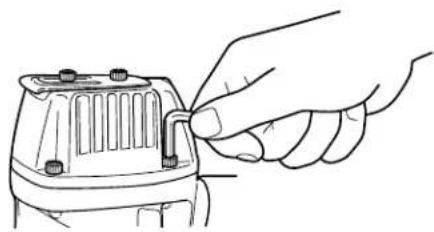

15. VEILLER A CE QUE TOUTES LES VIS ET LES COUVERCLES SOIENT EN PLACE ET BIEN SERRES.
Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement. Ne jamais utiliser l'agrafeuse si des pièces manquent ou sont endommagées.

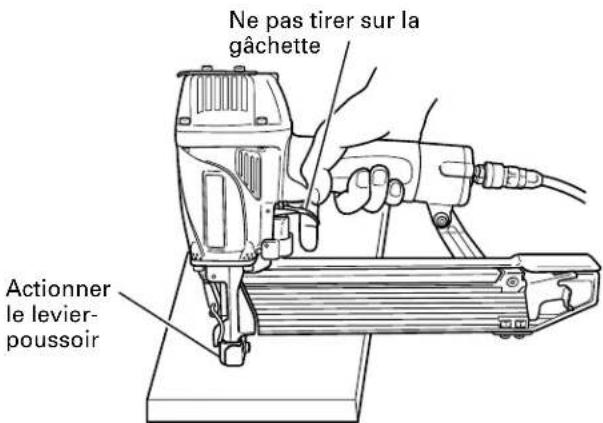

16. NE PAS CHARGER DE AGRAFES SI LA GACHETTE OU LE LEVIER-POUSSOIR SONT ENFONCES.
Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,
1) ne pas tirer sur la gâchette.
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.
17. TENIR TOUJOURS ELOIGNER, LA TETE, LES MAINS ET LES PIEDS DE LA TETE DE CLOUAGE.
Ne jamais approcher la tête, les mains ni les pieds de la tête de clouage.
18. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIECE.
Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser quelqu'un.
19. FAIRE ATTENTION AUX DOUBLES ACTIVATIONS DUES AU RAPPEL.
Si on laisse le levier-poussoir entrer accidentellement en contact avec la pièce après le rappel, une agrafe risque d'être enfoncée.
Pour éviter ce risque :
1) ne pas appuyer l'agrafeuse trop fort contre la pièce;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel, et maintenir le levier-poussoir à distance de la pièce jusqu'à l'opération de clouage suivante ;
3) tirer sur la gâchette et la relâcher RAPIDEMENT lors d'opérations intermittentes (déclenchement par gâchette).
20. NE PAS ENFONCER D'AGRAFES DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.
Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
21. NE JAMAIS ENFONCER AGRAFEUSE DES DEUX COTES D'UN MUR EN MEME TEMPS.
Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
22. VERIFIER S'IL Y A DES FILS SOUS TENSION.
Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.
23. NE PAS TRANSPORTER L'AGRAFEUSE PAR LE TUYAU.
24. NE PAS TROP SE PENCHER.
Conserver une bonne assise et un bon équilibre à tout moment.
SECURITE — suite
⚠ AVERTISSEMENT
25. NE JAMAIS UTILISER UN AGRAFEUSE DEFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.
Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente Hitachi agréé.
26. NE PAS DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE AVEC LE DOIGT SUR LA GACHETTE.
L'agrafeuse pourrait se déclencher lorsque l'air sera à nouveau alimenté.
27. DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE QUAND:
1) on entretient ou inspecte l'agrafeuse ;
2) on charge les clous ;
3) on retire des agrafes coincées ;
4) on ne s'en sert pas ;
5) on quitte l'aire de travail ;
6) on le transporte dans un autre endroit ; et
7) on le passe à quelqu'un d'autre.
Ne jamais retirer des agrafes coincées ni réparer l'agrafeuse si le tuyau d'air n'est pas débranché de l'agrafeuse et que les agrafes restants ne sont pas toures retirées de l'agrafeuse.
Ne jamais s'éloigner de l'agrafeuse car des personnes non familiarisées avec son fonctionnement pourraient la manipuler et se blesser.
28. RESTER SUR SES GARDES.
Regarder ce que l'on fait. Faire preuve de bon sens. Ne pas utiliser l'agrafeuse lorsqu'on est fatigué. Ne jamais utiliser l'agrafeuse si l'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.
29. MANIPULER L'AGRAFEUSE CORRECTEMENT.
Utiliser l'agrafeuse en suivant les instructions du manuel.
Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.
30. NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPECIFIEES DANS CE MANUEL.
31. MANIPULER L'AGRAFEUSE AVEC PRECAUTION.
A cause de la pression d'air élevée à l'intérieur de l'agrafeuse, les fissures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures ; et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.
32. ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.
Veiller à ce que l'agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité.
33. UTILISER EXCLUSIVEMENT DES PIECES, ACCESSOIRES OU AGRAFES FOURNIS OU RECOMMANDES PAR HITACHI.
Des pièces, accessoires ou agrafes non autorisés pourraient annuler la garantie, entraîner un mauvais fonctionnement et provoquer des blessures.
Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
34. NE JAMAIS MODIFIER NI ALTÉRER UNE AGRAFEUSE.
Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.
RESPONSABILITES DE L'EMPLOYEUR
- Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir l'agrafeuse.
-
Veiller à ce que les agrafeuses soient utilisées exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION.
-
Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.
- Maintenir les agrafeuses en bon ordre de marche.
- Entretenir les agrafeuses correctement.
- Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.
CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS !
UTILISATION
REMARQUE:
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.

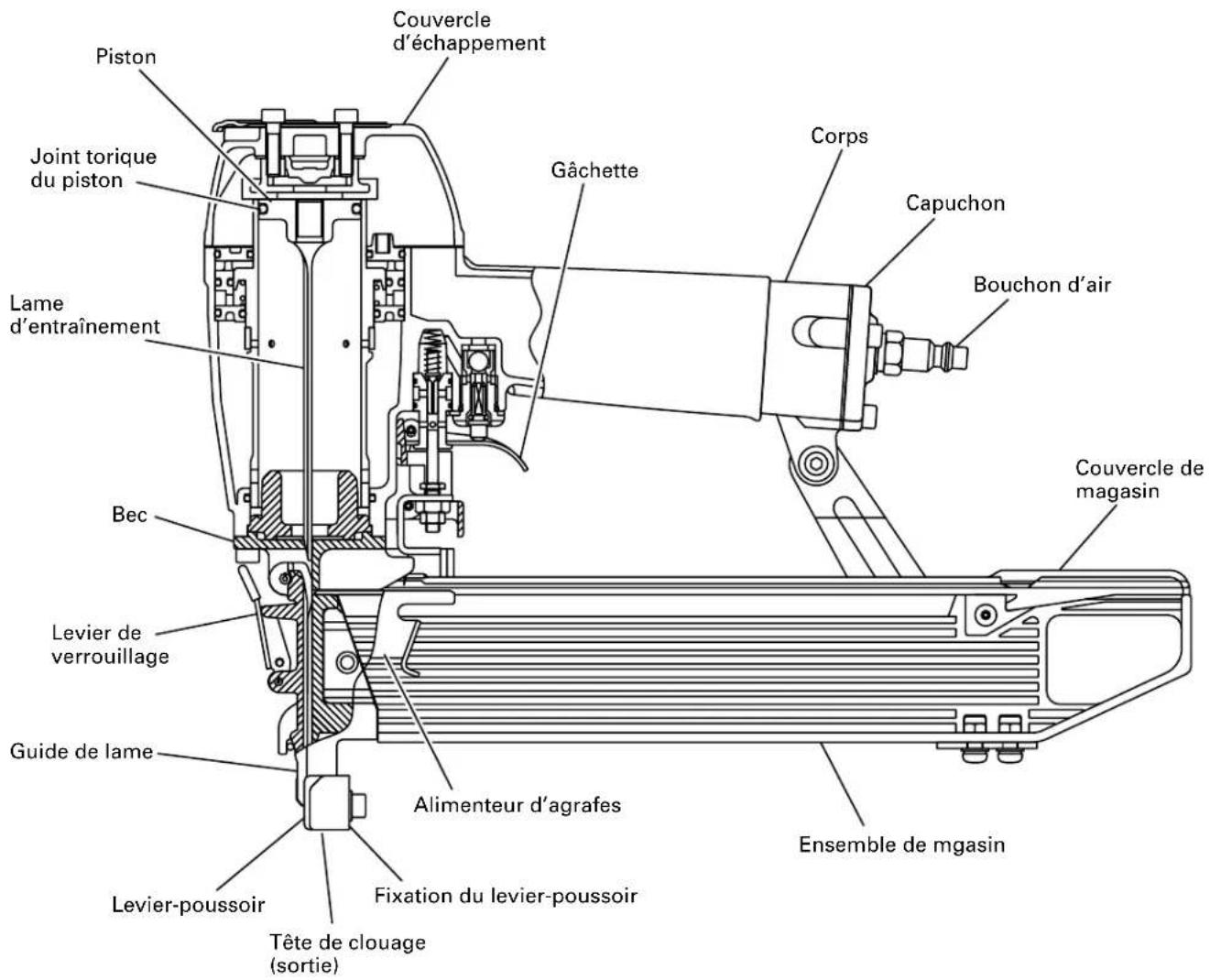

NOM DES PIECES
| Pression d'utilisation 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm ^2 ) | |
| DimensionsLongueur × hauteur × largeur | 14-3/8" × 10-5/32" × 3"(365 mm × 258 mm × 76 mm) |
| Poids 4.4 lbs. (2.0 kg) | |
| Contenance d'agrafes 150 agrafes | |
| Consommation d'air | .040 ft ^3 /cycle à 100 psi(1.1 ltr/cycle à 6.9 bar)(1.1 ltr/cycle à 7kgf/cm ^2 ) |
SELECTION DES AGRAFES
⚠ AVERTISSEMENT
- Bien utiliser exclusivement les agrafes HITACHI d'origine avec le N5008AC2. L'utilisation d'autres agrafes risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des agrafes, et d'entraîner des blessures.
Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.
Dimension des agrafes
| Agrafe de Calibre 16 Couronne 7/16" | Min. Max. | |
ACCESSOIRES
⚠️ AVERTISSEMENT
- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.
ACCESSOIRES STANDARD
| 1Lunettes de protection 1 | |
| 2Clé Allen pour vis M5 1 |
ACCESSOIRES EN OPTION
... vendus séparément
○Mécanisme de déclenchement par contact (activation par band) (Code No. 876762)
○Huile de machine pneumatique Alimenteur d'huile 1 oz (30 cc) (Code No. 877153) Alimenteur d'huile 4 oz (120 cc) (Code No. 874042) Alimenteur d'huile 1 quart (1 l) (Code No. 876212)
REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI.
APPLICATIONS
○Travaux de construction tels que revêtements muraux, panneaux de toit, supports de revêtement de sol.
○Constructions de résidences mobiles et modulaires.
○Fabrication de boîtes en bois et de palettes perdues.
AVANT L'UTILISATION
Lire la section intitulée "SECURITE" (pages 18 - 20).
Bien vérifier les points suivants avant de travailler.
ENVIRONNEMENT DE TRAVAIL
⚠ AVERTISSEMENT
●Pas de gaz ou liquides inflammables, ni aucun autre objet inflammable sur le chantier.
●Evacuer les enfants et les personnes non autorisées de l'aire de travail.
ALIMENTATION D'AIR
⚠️ DANGER
●NE JAMAIS utiliser d'oxygène ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.
⚠ AVERTISSEMENT
- Ne jamais raccorder l'agrafeuse à une pression qui risque de dépasser 200 psi (13.7 bars, 14 kgf/cm²).
- Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.
1. Alimentation
○Utiliser exclusivement de l'air comprimé propre, sec et régulé avec cette agrafeuse.
○Les compresseurs d'air utilisés pour alimenter l'air comprimé à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
○L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion de l'agrafeuse. Purger tous les jours.
2. Filtre-régulateur-lubrificateur
○Utiliser un régulateur d'une pression comprise entre 0 - 120 psi (0 - 8.3 bars, 0 - 8.5 kgf/cm²).
○Les unités filtre-régulateur-lubrificateur procureront les conditions optimales de l'agrafeuse et accroîtront sa durée de service. Toujours les utiliser.
Filtre .... Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé. Purger tous les jours, sauf si l'outil possède une purge automatique. Nettoyer régulièrement le filtre.
Régulateur ..... Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de l'agrafeuse. Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.
Lubrificateur ... Le lubrificateur alimente de l'huile vaporisée à l'agrafeuse.
Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate. Utiliser une huile de machine pneumatique Hitachi.
Le tuyau d'air doit avoir une pression de travail minimum de 150 psi (10.4 bars, 10.6 kgf/cm²) ou 150% de la pression maximum produite par le système, à savoir la plus élevée.
4. Consommation d'air
Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.
Tableau de consommation d'air
| Pression de fonctionnement | psi 80 90 100(bar) (5.5) (6.2) (6.9)(kgf/cm2) (5.6) (6.3) | (7) | ||
| Consommation ft d'air | ^3 /cycle(ltr/cycle) | .028(.8) | .032(.9) | .039(1.1) |
Formules de taille du compresseur d'air
Quantité d'air requise
= nombre d'agrafes
×agrafes moyennes enfoncées par minute par l'agrafeuse
×consommation d'air à une pression donnée ×facteur de sécurité (toujours 1.2)
Exemple: 3 agrafeuses (N5008AC2) fonctionnant à 100 psi et enfonçant 30 agrafes par minute
Quantité d'air requise
= 3 × 30 × .040(1.1) × 1.2
=4.2 CFM (ft³/mn)(119 l/mn)
Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 4.2 CFM d'air nécessaires.
GRAISSAGE
Il est essentiel que l'agrafeuse soit graissée correctement. Si l'agrafeuse est mal graissée, elle ne fonctionnera pas correctement et les pièces s'useront prématurément.
○Utiliser une huile de machine Hitachi.
Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifiants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.
○Toujours utiliser des unités filtre-régulateur-lubrificateur.
Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique Hitachi.
○Si l'on ne possède pas de lubrificateur, mettre 5 à 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse deux fois par jour.
○Ne pas ranger l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud jusqu'à ce que l'on soit prêt à travailler.
○Si l'agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser réchauffer avant de l'utiliser.
①Réduire la pression d'air à 64 psi (4.4 bars, 4.5 kgf/cm²).
②Sortir tous les agrafes de l'agrafeuse.
③Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).
La pression d'air inférieure sera suffisante pour l'agrafage à blanc.
Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.
ATTENTION
●Ne pas faire un essai d'agrafage à blanc à haute pression.
ESSAI DE L'AGRAFEUSE
⚠️ DANGER
●Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.
⚠ AVERTISSEMENT
●Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement.
Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifiant les points ci-dessous. Effectuer les essais dans l'ordre indiqué.
(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.
□TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relâchées, les revisser.
□L'AGRAFEUSE NE DOIT PAS AVOIR DE FUITÉ D'AIR.
Diriger l'agrafeuse vers le bas et tirer sur la gâchette.
□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
□L'AGRAFEUSE DOIT FONCTIONNER.
(5) L'agrafeuse ne touchant plus la pièce, tirer sur la gâchette. Actionner le levier-poussoir contre la pièce.
□L'AGRAFEUSE DOIT FONCTIONNER.
(6) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse. Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.
□L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.
REGLAGE DE LA PRESSION D'AIR
⚠ AVERTISSEMENT
●Ne pas dépasser 120 psi (8.3 bars, 8.5 kgf/cm ^2 ).
Régler la pression d'air à la pression de travail
recommandée de 70 - 120 psi (4.9 - 8.3 bars,
5 – 8.5 kgf/cm²) en fonction de la longueur des agrafes et de la dureté du matériau.
La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement l'agrafeuse.
CHARGEMENT DES AGRAFES
⚠ AVERTISSEMENT
●Lors du chargement des agrafes dans l'agrafeuse,
1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

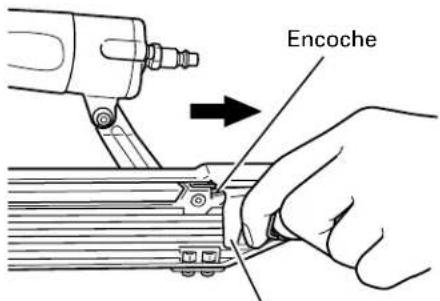

(1) Tirer l'alimenteur d'agrafes vers l'arrière et le fixer solidement à une encoche du magasin.


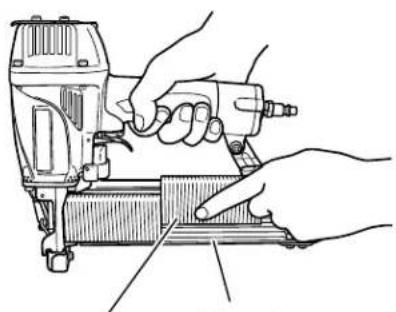

(2) Placer la bande d'agrafes sur le magasin.
Vérifier que la bande d'agrafes glisse en douceur sur le magasin.
(3) Tirer l'alimenteur d'agrafes vers l'arrière. Ensuite, le détacher de l'encoche du magasin et ramener doucement l'agrafe en arrière comme si elle subissait une poussée douce, en évitant tout impact.
Alimenteur d'agrafes
L'agrafeuse est maintenant prête à fonctionner.
ATTENTION
Si l'on relâche l'alimenteur d'agrafes subitement, il risque de revenir brusquement, ce qui pourrait déformer et/ou éparpiller les agrafes, et qui finirait par coincer les agrafes.
Bien ramener l'alimenteur d'agrafes en arrière en évitant absolument tout impact.
UTILISATION DE L'AGRAFEUSE
Lire la section intitulée "SECURITE" (pages 18 - 20).
⚠️ DANGER
- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1.
⚠ AVERTISSEMENT
●NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.
TOUJOURS éloigner le doigt de la gâchette quand on n'effectue pas d'agrafage afin d'éviter tout risque de déclenchement accidentel.
●Le choix de la méthode d'utilisation de la gâchette est important.
Lire et bien assimiler la "METHODES D'UTILISATION" ci-dessous.
●Ne jamais approcher la tête, les mains ni les pieds de la tête de clouage.
- Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser qu'ulqu'un.
- Pour éviter tout risque de déclenchement double ou toute éjection inadvertante d'une agrafe de à un bondissement de l'agrafeuse.
1) ne pas appuyer l'agrafeuse trop fort contre la pièce ;
2) éloigner complètement l'agrafeuse de la pièce avec le rappel ;
3) relâcher la gâchette rapidement lorsqu'on effectue un clouage par gâchette.
- Ne pas enfoncer d'agrafes dans des planches minces ni près des coins et des bords de la pièce. Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
- Ne jamais enfoncer d'agrafes des deux côtés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
- Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.
●Ne pas se servir de l'agrafeuse comme d'un marteau.
- Débrancher le tuyau d'air de l'agrafeuse quand : 1) Réglage du levier-poussoir;
2) on ne s'en sert pas ;
3) on quitte l'aire de travail ;
4) on le transporte dans un autre endroit ; et
5) on le passe à quelqu'un d'autre.
Ctte agrafeuse Hitachi possède un MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band). Il existe un lot de MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) dont le numéro de pièce de commande est 876762.
On utilisera LE MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD (activation par band) pour effectuer un clouage rapide, et en respectant la "méthode d'utilisation" ci-dessous.
METHODES D'UTILISATION
L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).
Il y a deux façons d'enfoncer des agrafes avec l'agrafeuse.
Ces deux méthodes sont :
- Fonctionnement intermittent (déclenchement par gâchette) :
- Fonctionnement continu (déclenchement par levier-poussoir) :
(1) Fonctionnement intermittent (déclenchement par gâchette)
①Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.
②Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.
③Tirer sur la gâchette pour enfoncer une agrafe.
④Retirer le doigt de la gâchette.
Pour enfoncer une autre agrafe, déplacer agrafes sur la pièce, et recommencer.
⚠ AVERTISSEMENT
- Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.
1) Ne pas appuyer trop fort l'agrafeuse contre la pièce à usiner.
2) Éloigner l'agrafeuse de la pièce à usiner, car elle effectue un rappel après l'agrafage.
①Tirer sur la gâchette en retirant l'agrafeuse de la pièce.
②Actionner le levier-poussoir contre la pièce pour enfoncer une agrafe.
③Déplacer l'agrafeuse le long de la pièce en lui faisant faire des bonds.
Chaque pression du levier-poussoir enfonce une agrafe.
Dès que le nombre d'agrafes voulu est enfoncé, retirer le doigt de la gâchette.
Au préalable, tirer sur la gâchette
- Ne pas mettre le doigt sur la gâchette sauf pendant une opération de clouage, car un contact accidentel du levier-poussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
●Ne pas approcher les mains ni le corps de la section de sortie des clous. L'agrafeuse avec mécanisme de déclenchement par contact risque de faire un bond après avoir enfoncé une agrafe, ce qui pourrait enfoncer une autre agrafe et provoquer des blessures. - Certains types d'agrafes peuvent s'éjecter de la buse pendant une opération de clouage quand elles sont chargées. Faire attention !
On utilisera LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION (CLOUAGE SIMPLE) pour effectuer un clouage précis et en respectant la "méthode de fonctionnement" ci-dessous.
Appuyer tout d'abord sur le levier-poussoir (position "haut") à l'endroit où l'on veut enfoncer l'agrafe, puis tirer sur la gâchette. Après avoir enfoncé chaque agrafe, relâcher complètement la gâchette et relever l'outil de la surface de travail. Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit les risques de blessures pour l'opérateur et les personnes qui se trouvent dans l'aire de travail. En effet, il risque moins d'enfoncer accidentellement une agrafe si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne. LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION réduit également la vitesse de clouage par rapport au mécanisme de déclenchement par contact standard.
REMARQUE :
- LE MÉCANISME DE DÉCLENCHEMENT PAR CONTACT STANDARD et LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL EN OPTION sont tous deux parfaitement sûrs s'ils sont utilisés conformément aux avertissements et aux instructions.
- Toujours manier les agrafes et le paquet avec précaution. Si les agrafes tombent, la colle d'assemblage risque de se briser.
- Après l'agrafage :
1) débrancher le tuyau d'air de l'agrafeuse ;
2) sortir toures les agrafes de l'agrafeuse ;
3) mettre 5 ou 10 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse ; et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.
●Lors de l'ajustement du levier-poussoir, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air de l'agrafeuse.
Pour que les agrafes s'enfoncent tous à la même profondeur, s'assurer que :
1) la pression d'air de l'agrafeuse reste constante (le régulateur est installé et il fonctionne normalement), et
2) l'agrafeuse est toujours maintenue fermement contre la pièce;
Si les agrafes sont enfoncées trop loin ou pas assez dans la pièce, régler le clouage dans l'ordre suivant.
①DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
Si l'agrafe doit être clouée profondément, régler le levier-poussoir sur «bas», et si elle doit être clouée peu profondément, régler le levier-poussoir sur «haut».
Trop profond
Pas assez
profond
③Serre la vis pour fixer le levier-poussoir une fois la position d'agrafage d'essai adéquate atteinte.
④Brancher le tuyau d'air.
TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Effectuer un agrafage d'essai.
⑤DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE.
⑥ Sélectionner la position du levier-poussoir qui convient.
ENTRETIEN
REMARQUE:
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.
ENTRETIEN ET INSPECTION
Lire la section intitulée "SECURITE" (pages 18 - 20).
⚠ AVERTISSEMENT
●Débrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand :
1) on entretient ou on inspecte l'agrafeuse ; et 2) on retire des agrafes coincées.
- Dégagement des agrafes coincées
Pour dégager une agrafe coincée, procéder comme suit :
①DÉBRANCHER LE TUYAU D'AIR.
②Retirer toutes les agrafes.
③Libérer le levier de verrouillage et ouvrir le guide de lame.

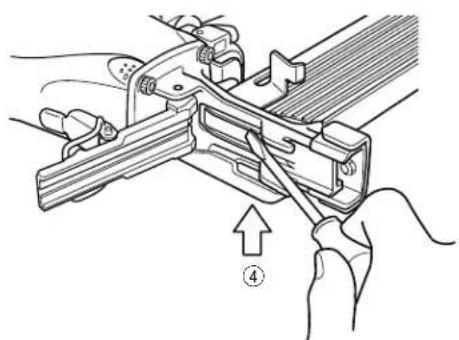

④Retirer l'agrafe coincée avec un torunevis pour écrou à fente.
⑤Refermer le guide de lame et la fermeture.
⑥Si les agrafes se coincent fréquemment, contacter un service après-vente Hitachi agréé.
○Si l'on ne se sert pas de l'agrafeuse pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.
○Ne pas remiser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
○Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec.
La ranger hors de portée des enfants.
- ETIQUETTE D'AVERTISSEMENT
Remplacer l'ETIQUETTE D'AVERTISSE-MENT si elle manque ou qu'elle est endommagée. Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente Hitachi agréé.
Etiquette d'avertissement
- Guide de dépannage de l'opérateur (voir page 31)
- Liste des pièces de rechange
ATTENTION
- Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.
Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
MODIFICATIONS:
Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.
En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.
ENTRETIEN ET REPARATIONS
⚠ AVERTISSEMENT
- Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
- Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par Hitachi.
Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.
REMARQUE:
Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de HITACHI.
Tableau d'entretien
| ACTION | POURQUOI | COMMENT |
| Purger le filtre de la ligne d'air tous les jours. | Eviter l'accumulation d'humidité et de poussière. | Ouvrir le robinet de purge manuel. |
| Veiller à ce que le lubrificateur soit toujours plein. | Maintenir l'agrafeuse bien graissée. | Remplir d'huile de machine pneumatique Hitachi. |
| Nettoyer l'élément du filtre — puis souffler de l'air dans le filtre dans le sens inverse du débit normal. | Eviter le colmatage du filtre par la saleté. | Suivre les instructions du fabricant. |
| Nettoyer le magasin et le mécanisme de l'alimenteur. | Eviter que les agrafes ne se coïncent. | Nettoyer en soufflant de l'air tous les jours. |
| Veiller à ce que le levier- poussoir fonctionne toujours correctement. | Assurer la sécurité de l'opérateur et un fonction-nement efficace de l'agrafeuse. | Nettoyer en soufflant de l'air tous les jours. |
| Graisser l'agrafeuse après l'utilisation. | Rallonger la durée de service de l'agrafeuse. | Mettre 5 ou 10 gouttes de graisse dans l'agrafeuse. |
| Purger le compresseur d'air. | Maintenir l'agrafeuse en bon ordre de marche. | Ouvrir le robinet de purge du réservoir du compresseur d'air. |
Guide de dépannage de l'opérateur
En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.
Si le problème persiste, contacter un service après-vente Hitachi agréé.
| PROBLEME VERIFICATION | CORRECTION | |
| L'agrafeuse fonctionne, mais les agrafes ne s'enfoncent pas. | Vérifier si une agrafe est coincée. | Degager l'agrafe coincée page 28. |
| L'alimenteur d'agrafes est'il endommagé? | Remonter l' alimenteur d'agrafes. | |
| Le ressort à ruban est'il distendu ou endommaré? | Remplacer le ressort à ruban. | |
| Vérifier sl l'on utilise les bonnes agrafes. | Utliser uniquement les agrafes recommandées. | |
| Entraînement faible. Cycle lent. | Vérifier la pression d'air. | Augmenter la pression d'air.(Ne pas dépasser 120 psi (8.3 bar, 8.5 kgf/cm2)) |
| Vérifier la position du dispositif de réglage de profondeur d'agrafage. | Refaire le réglage selon les indications de la page 27. | |
| — | Utiliser une hile de machine penumatique Hitachi. | |
| La lame d'entraînement est-elle usée ? | Contacter Hitachi pour replacement. | |
| La joint torique du piston est-il usé ou endommagé? | ||
| Les agrafes s'enfoncement trop profondément. | Vérifier la pression d'air. | Réduire la pression d'air.(Régler sur 70 – 120 psi (4.9 – 8.3 bar 5 – 8.5 kgf/cm2)) |
| Vérifier la position du dispositif de réglage de profondeur d'agrafage. | Refaire le réglage selon les indications de la page 27. | |
| Certaines agrafes sont sautées. Alimentation intermittente. | Vérifier sl l'on utilise les bonnes agrafées. | Utiliser uniquement les agrafes recommandées. |
| L'alimenteur d'agrafes est-il endommagé? | Nettoyer et graisser. | |
| Le ressort à ruban est-il distenduu ou endommagé? | Replacer le ressort à ruban. | |
| Le joint torique du piston est'il usé ou endommagé? | Contacter Hitachi pour le remplacement. | |
| Des agrafes se coincent. Les agrafes eofoncées sont tordues. | Vérifier sl l'on utilise les bonnes agrafes. | Utiliser uniquement les grafes recommandées. |
| La lame d'entraînement est'elle usée? | Contacter Hitachi pour le remplacement. | |
| Les agrafes endoncent bien normalement, mais pas complètement à des vitesses superieures. | Vérifier la diamètre interieur du tuyau d'air. | Utiliser un tuyau d'air plus large. |
Conecte la manguera de aire.
