| Type de produit | Agrafeuse pneumatique |
| Marque | Hitachi |
| Modèle | N5008AB |
| Dimensions (L × H × l) | 367 mm × 244 mm × 70 mm |
| Poids | 2,5 kg |
| Alimentation | Air comprimé, pression 70 – 120 psi (4,9 – 8,3 bars) |
| Pression maximale d'alimentation | 120 psi (8,3 bars) – ne pas dépasser |
| Capacité du chargeur | 156 agrafes |
| Type d'agrafes | Calibre 16, couronne 7/16", longueur 7,9 – 25 mm |
| Consommation d'air | 0,046 ft³/cycle à 100 psi (1,3 l/cycle) |
| Raccord d'air | Filetage 3/8 NPT |
| Fonctions principales | Déclenchement intermittent (par gâchette) et continu (par levier-poussoir) |
| Niveau sonore | Protection auditive requise (non spécifié en dB) |
| Entretien et nettoyage | Purger le filtre d'air quotidiennement, lubrifier avec huile Hitachi, nettoyer le magasin et le mécanisme d'alimentation à l'air comprimé |
| Sécurité | Levier-poussoir (sécurité), lunettes de protection obligatoires, protection auditive et casque recommandés |
| Pièces détachées et réparabilité | Réparations exclusivement par un service agréé Hitachi ; pièces détachées disponibles auprès d'Hitachi |
| Accessoires inclus | Lunettes de protection, clé Allen M6, M5, M4, M3 (selon modèle) |
| Applications | Revêtements muraux, panneaux de toit, fabrication de caisses, palettes, portes et fenêtres |
| Température de stockage | Endroit sec et chaud, hors gel |
FOIRE AUX QUESTIONS - N5008AB HITACHI
Questions des utilisateurs sur N5008AB HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Agrafeuse au format PDF gratuitement ! Retrouvez votre notice N5008AB - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil N5008AB de la marque HITACHI.
MODE D'EMPLOI N5008AB HITACHI
Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d'entraîner la mort ou des blessures graves !
Ce manuel renferme des instructions importantes sur la sécurité de l'outil.
Lire et bien assimiler ce manuel avant d'utiliser le cloueur.
Conserver ce manuel à l'intention des autres utilisateurs du cloueur.
AVANT L'UTILISATION 29
ENVIRONNEMENT DE TRAVAIL ...... 29
ALIMENTATION D'AIR 29
GRAISSAGE 31
ENTRETIEN PAR TEMPS FROID ...... 31
ESSAI DE L'AGRAFEUSE 31
RÉGLAGE DE LA PRESSION D'AIR ..... 33
CHARGEMENT DES AGRAFES ...... 34
UTILISATION DE L'AGRAFEUSE 34

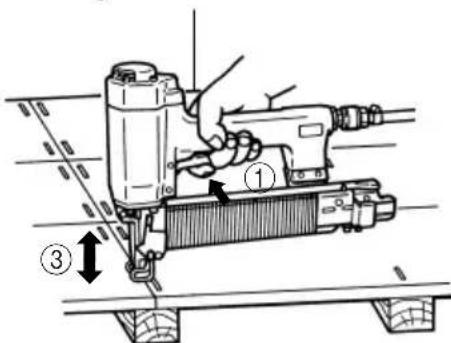

MÉTHODES D'UTILISATION ...... 35
ENTRETIEN
ENTRETIEN ET INSPECTION 36
ENTRETIEN ET REPARATIONS.... 37
GARANTIE 59
LISTE DES PIÉCES 60
ÍNDICE
Español
Página

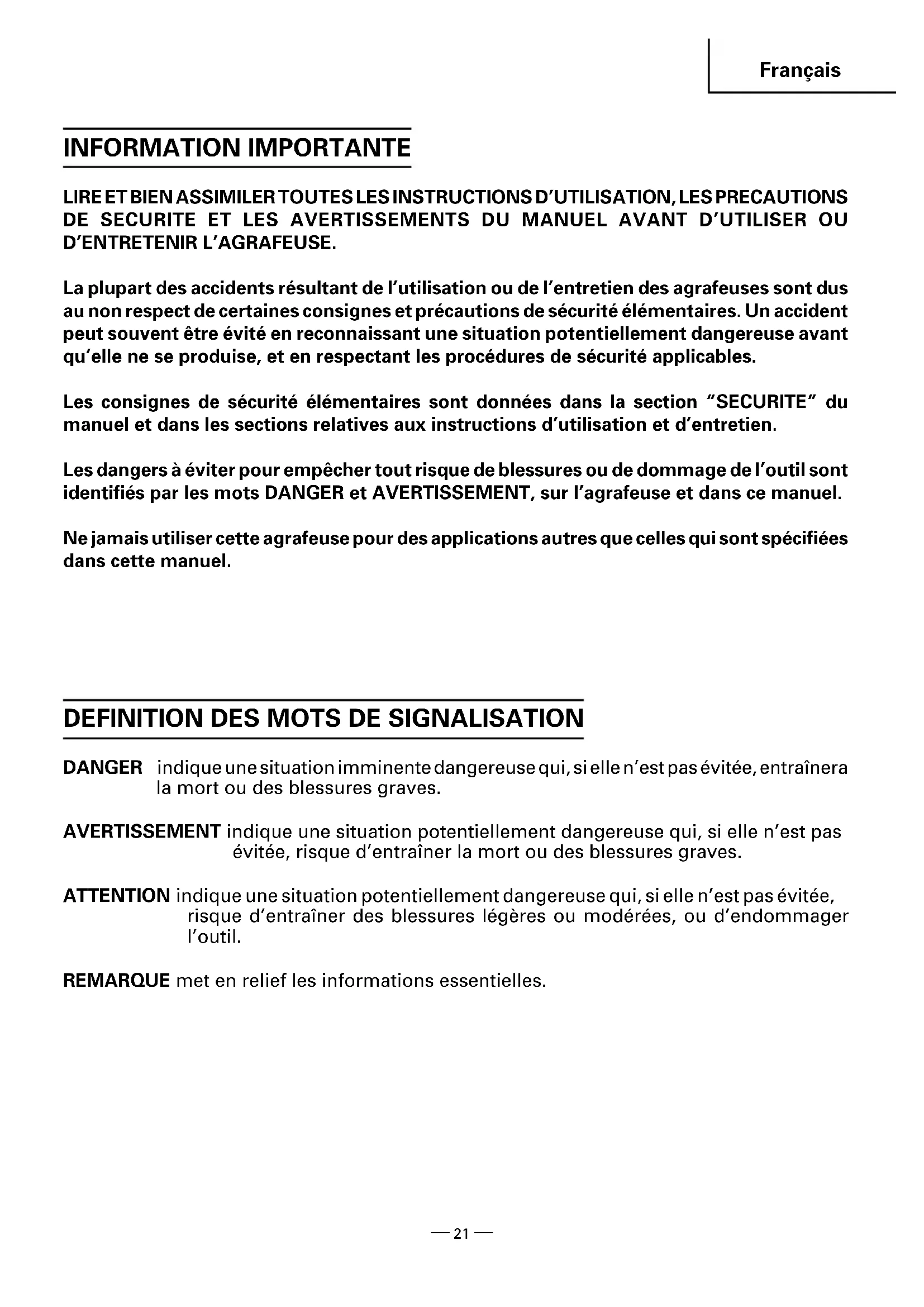

La plupart des accidents résultant de l'utilisation ou de l'entretien des agrafeuses sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.
Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.
Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur l'agrafeuse et dans ce manuel.
Ne jamais utiliser cette agrafeuse pour des applications autres que celles qui sont spécifiées dans cette manuel.
DEFINITION DES MOTS DE SIGNALISATION
DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.
ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.
REMARQUE met en relief les informations essentielles.
SECURITE
CONSIGNES DE SECURITE IMPORTANTES
POUR L'UTILISATION DE L'AGRAFEUSE
LIRE TOUTES CES INSTRUCTIONS.
DANGER
1. TOUJOURS PORTER DES LUNETTES DE PROTECTION.
Quand on utilise l'agrafeuse, toujours porter des lunettes de protection, et veiller à ce que les autres personnes dans la zone de travail en portent également.
Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant ou par le côté.
L'employeur doit veiller à ce que la personne qui utilise l'agrafeuse et les autres personnes dans l'aire de travail portent des lunettes de protection.
2. NE JAMAIS UTILISER DE GAZ EN BOUTEILLE.
Ne jamais utiliser d'oxygène, de gaz combustibles ni aucun autre gaz en bouteille comme source d'alimentation du cloueur.
L'utilisation de ces gaz serait dangereuse, car l'agrafeuse exploserait.
Utiliser exclusivement de l'air comprimé propre, sec et régulé.
AVERTISSEMENT
3. NE PAS DEPASSER 120 PSI.
Ne jamais raccorder l'agrafeuse à une pression susceptible de dépasser 200 psi (13,7 bars, 14 kgf/cm²) car l'agrafeuse pourrait exploser.
4. NE JAMAIS AGRAFER VERS SOI NI VERS QUELQU'UN D'AUTRE.
Toujours supposer que l'agrafeuse renferme des agrafes.
Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre.
Si l'on enfonce des agrafes par erreur, cela risque de provoquer des blessures graves.
Ne jamais s'amuser avec l'agrafeuse.
L'agrafeuse est un instrument de travail. Le respecter.
5. NE JAMAIS TRANSPORTER L'OUTIL AVEC LE DOIGT SUR LA GACHETTE.
Retirer le doigt de la gâchette quand on n'enfonce pas d'agrafes.
Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement une agrafe et de se blesser ou de blesser quelqu'un d'autre.
Toujours transporter l'agrafeuse exclusivement par sa poignée.
6. TOUJOURS PORTER DES PROTECTIONS ANTI-BRUIT ET UN CASQUE.
Toujours porter des protections anti-bruit pour ne pas s'endommager l'ouïe.
Toujours porter un casque pour se protéger la tête contre les projectiles.
7. RANGER LE CLOUEUR CORRECTEMENT.
Quand on ne s'en sert pas, ranger l'agrafeuse dans un endroit sec. La ranger hors de portée des enfants. Verrouiller la zone de rangement.
8. MAINTENIR L'AIRE DE TRAVAIL PROPRE.
Une aire encombrée invite les blessures. Enlever tous les outils inutiles, débris, meubles, etc. de l'aire de travail.
9. NE JAMAIS UTILISER EN PRESENCE DE LIQUIDES OU DE GAZ INFLAMMABLES.
L'agrafeuse provoque des étincelles quand elle fonctionne.
Ne jamais utiliser l'agrafeuse dans un endroit renfermant de la laque, de la peinture, de la benzine, du diluant, de l'essence, des gaz, des agents adhésifs ni aucune autre matière combustible ou explosive.
10. ELOIGNER LES VISITEURS.
Ne pas laisser les visiteurs manipuler l'agrafeuse.
Tous les visiteurs devront rester en dehors de l'aire de travail.
11. PORTER UN HABILLEMENT APPROPRIE.
Ne porter ni vêtements lâches ni bijoux qui pourraient se prendre dans les pièces en mouvement.
Porter des gants de caoutchouc et des chaussures solides si l'on travaille dehors.
Si l'on a les cheveux longs, les maintenir serrés dans un couvre-chef.
12. NE JAMAIS UTILISER DE COUPLEUR NON DEGAGEANT SUR L'AGRAFEUSE.
Si l'on utilise un coupleur non dégageant sur l'agrafeuse, l'agrafeuse risque de rester chargée d'air après le débranchement, et donc d'enfoncer agrafe même après qu'elle est débranchée.
L'agrafeuse et le tuyau d'air doivent avoir un coupleur de tuyau tel que toute la pression soit évacuée de l'agrafeuse quand on débranche le joint de couplage.
13. VERIFIER LE LEVIER-POUSSOIR AVANT L'UTILISATION.
S'assurer que le levier-poussoir fonctionne correctement. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement. Une agrafe pourrait s'enfoncer accidentellement. Ne pas toucher au levier-poussoir ni le retirer, car il pourrait ne plus fonctionner.
14. VEILLER A CE QUE TOUTES LES VIS ET LES COUVERCLES SOIENT EN PLACE ET BIEN SERRES.
Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement.
Ne jamais utiliser l'agrafeuse si des pièces manquent ou sont endommagées.
15. NE PAS CHARGER DE AGRAFES SI LA GACHETTE OU LE LEVIER-POUSSOIR SONT ENFONCES.
Quand on charge des agrafes dans l'agrafeuse ou qu'on raccorde le tuyau d'air,
1) ne pas tirer sur la gâchette.
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.
SECURITE— suite
16. ELOIGNER LES MAINS ET LES PIEDS DE LA TETE D'AGRAFAGE PENDANT L'UTILISATION.
Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage.
Il y a risque de blessures graves si les agrafes sont déviées par la pièce ou qu'elles sont déportées au-delà du point d'entrée.
17. PLACER L'AGRAFEUSE CORRECTEMENT SUR LA PIECE.
Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser quelqu'un.
18. TENIR L'AGRAFEUSE FERMEMENT DE FAÇON À MINIMISER LE RECUL.
Il risque de se produire un recul si une seconde agrafe est enfoncée par inadvertance.
19. NE PAS ENFONCER D'AGRAFES DANS DES PLANCHES MINCES NI PRES DES COINS ET DES BORDS DE LA PIECE.
Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
20. NE JAMAIS ENFONCER AGRAFEUSE DES DEUX COTES D'UN MUR EN MEME TEMPS.
Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
21. VERIFIER S'IL Y A DES FILS SOUS TENSION.
Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.
22. NE PAS TRANSPORTER L'AGRAFEUSE PAR LE TUYAU.
23. NE PAS TROP SE PENCHER.
Conserver une bonne assise et un bon équilibre à tout moment.
24. NE JAMAIS UTILISER UN AGRAFEUSE DEFECTUEUSE OU QUI NE FONCTIONNE PAS NORMALEMENT.
Si l'agrafeuse semble ne pas fonctionner comme d'habitude, qu'elle fait des bruits bizarres ou qu'elle semble défectueuse, cesser immédiatement de l'utiliser et la faire réparer par un service après-vente Hitachi agréé.
25. NE PAS DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE AVEC LE DOIGT SUR LA GACHETTE.
L'agrafeuse pourrait se déclencher lorsque l'air sera à nouveau alimenté.
26. DEBRANCHER LE TUYAU D'AIR DE L'AGRAFEUSE QUAND:
1) on entretient ou inspecte l'agrafeuse ;
2) on retire des agrafes coincées ;
3) on ne s'en sert pas ;
4) on quitte l'aire de travail ;
5) on le transporte dans un autre endroit ; et
6) on le passe à quelqu'un d'autre.
Ne jamais retirer des agrafes coincées ni réparer l'agrafeuse si le tuyau d'air n'est pas débranché de l'agrafeuse et que les agrafes restants ne sont pas toures retirées de l'agrafeuse.
Ne jamais s'éloigner de l'agrafeuse car des personnes non familiarisées avec son fonctionnement pourraient la manipuler et se blesser.
27. RESTER SUR SES GARDES.
Regarder ce que l'on fait. Faire preuve de bon sens. Ne pas utiliser l'agrafeuse lorsqu'on est fatigué.
Ne jamais utiliser l'agrafeuse si l'on est sous l'influence de médicaments, d'alcool ou de toute autre substance soporifique.
28. MANIPULER L'AGRAFEUSE CORRECTEMENT.
Utiliser l'agrafeuse en suivant les instructions du manuel.
Ne jamais permettre que l'agrafeuse soit utilisée par des enfants, des personnes non familiarisées avec son fonctionnement ou des personnes non autorisées.
29. NE JAMAIS UTILISER L'AGRAFEUSE POUR DES APPLICATIONS AUTRES QUE CELLES QUI SONT SPECIFIEES DANS CE MANUEL.
30. MANIPULER L'AGRAFEUSE AVEC PRECAUTION.
A cause de la pression d'air élevée à l'intérieur de l'agrafeuse, les fissures en surface sont dangereuses.
Pour éviter tout risque, ne pas faire tomber l'agrafeuse ni la heurter contre des surfaces dures ; et ne pas la rayer ni graver des inscriptions dessus. Manipuler l'agrafeuse avec précaution.
31. ENTRETENIR SOIGNEUSEMENT L'AGRAFEUSE.
Veiller à ce que l'agrafeuse soit toujours propre et graissée pour obtenir un fonctionnement optimal et en toute sécurité.
32. UTILISER EXCLUSIVEMENT DES PIECES, ACCESSOIRES OU AGRAFES FOURNIS OU RECOMMANDES PAR HITACHI.
Des pièces, accessoires ou agrafes non autorisés pourraient annuler la garantie, entraîner un mauvais fonctionnement et provoquer des blessures.
Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
Ne pas modifier l'agrafeuse sans l'approbation écrite de Hitachi.
RESPONSABILITES DE L'EMPLOYEUR
- Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir l'agrafeuse.
- Veiller à ce que les agrafeuses soient utilisées exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION.
- Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.
- Maintenir les agrafeuses en bon ordre de marche.
- Entretenir les agrafeuses correctement.
- Veiller à ce que les agrafeuses qui ont besoin d'être réparées ne soient plus utilisées avant d'être réparées.
CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS !
UTILISATION
REMARQUE:
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.
NOM DES PIECES
| SPECIFICATIONS N5008AB N | 3804AB | |
| Pression d’utilisation | 70 – 120 psi (4,9 – 8,3 bars 5 – 8,5 kgf/cm2) | |
| DimensionsLongueur × hauteur × largeur | 14 – 7/16"× 9 – 5/8" × 2 – 3/4"(367 mm × 244 mm × 70 mm) | 9 – 23/32"× 8" × 2 – 7/32"(247 mm × 203 mm × 56 mm) |
| Poids 5,5 lbs. (2,5 kg) 2,9 lbs. | (1,3 kg) | |
| Contenance d’agrafes 156 agrafes 125 agrafes | ||
| Consommation d’air | ,046 ft3/cycle à 100 psi ,032 ft3/cycle à 100 psi(1,3 ltr/cycle à 6,9 bars)(1,3 ltr/cycle à 7kgf/cm2) (,9 ltr/cycle à 7kgf/cm2) | |
| Arrivée d’air | Filetage 3/8 NPT | |

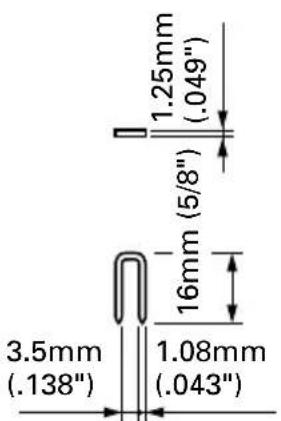

SELECTION DES AGRAFES
Seuls les agrafes indiquées dans le tableau ci-dessous pourront être utilisées avec ce agrafeuse.
Dimensions des agrafes
| N5008AB | N3804AB | ||
| Calibre 16 Couronne 7/16" | Calibre 18 Couronne1/4" | ||
| Min. | Max. | Min. | Max. |
 7.9mm (.309")25mm (1")1.45mm (.057") |  |  |  |
ACCESSOIRES
⚠ AVERTISSEMENT
- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

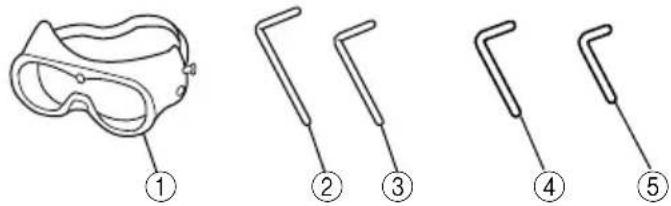

ACCESSOIRES STANDARD
| Model N5008AB N3804AB | ||
| 1Lunettes de protection 1 1 | ||
| 2Clé Allen pour vis M6 1 | ||
| 3Clé Allen pour vis M5 1 1 | ||
| 4Clé Allen pour vis M4 1 1 | ||
| 5Clé Allen pour vis M3 1 |
ACCESSOIRES EN OPTION ... vendus séparément
○Huile de machine pneumatique Alimenteur d'huile, 8 oz (25 cc) (Code No. 877153) Alimenteur d'huile 4 oz (120 cc) (Code No. 874042) Alimenteur d'huile 1 quart (1 l) (Code No. 876212)
REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de HITACHI.
APPLICATIONS
Travaux de construction tels que revêtements muraux, panneaux de toit, supports de revêtement de sol
○ Constructions de résidences mobiles et modulaires
○ Fabrication de boîtes en bois et de palettes perdues
○Fabrication de caisses pour mobilier
○ Fabrication de parois et autres espaces de résidences mobiles
○ Fabrication de portes et fenêtres pour résidences mobiles
AVANT L'UTILISATION
Lire la section intitulée "SECURITE" (pages 22 – 25).
Bien vérifier les points suivants avant de travailler.
ENVIRONNEMENT DE TRAVAIL
⚠ AVERTISSEMENT
- Pas de gaz ou liquides inflammables, ni aucun autre objet inflammable sur le chantier.
- Evacuer les enfants et les personnes non autorisées de l'aire de travail.
ALIMENTATION D'AIR
DANGER
AVERTISSEMENT
- Ne jamais raccorder l'agrafeuse à une pression qui risque de dépasser 200 psi (13,7 bars, 14 kgf/cm²).
- Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.
1. Alimentation
○ Utiliser exclusivement de l'air comprimé propre, sec et régulé avec cette agrafeuse.
Les compresseurs d'air utilisés pour alimenter l'air comprimé à l'agrafeuse devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
○ L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion de l'agrafeuse. Purger tous les jours.
2. Filtre-régulateur-lubrificateur
○ Utiliser un régulateur d'une pression comprise entre 0 – 120 psi (0 – 8,3 bars, 0 – 8,5 kgf/cm²).
Les unités filtre-régulateur-lubrificateur procureront les conditions optimales de l'agrafeuse et accroîtront sa durée de service. Toujours les utiliser.
Filtre ...... Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé. Purger tous les jours, sauf si l'outil possède une purge automatique. Nettoyer régulièrement le filtre.
Régulateur ...... Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité de l'agrafeuse.
Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.
Lubrificateur .... Le lubrificateur alimente de l'huile vaporisée à l'agrafeuse.
Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate. Utiliser une huile de machine pneumatique Hitachi.
Le tuyau d'air doit avoir une pression de travail minimum de 150 psi (10,4 bars, 10,6 kgf/cm²) ou 150% de la pression maximum produite par le système, à savoir la plus élevée.
4. Couplage de tuyau
○ L'agrafeuse s'installe comme suit :
Retirer le joins à poussière situé sur l'arrivée d'air.
Installer un bouchon mâle 3/8 NPT sur l'arrivée d'air.
○ Le coupleur famelle doit être placé sur le tuyau d'air. Le couplage de tuyau (bouchon mâle-coupleur femelle) doit supprimer toute la pression de l'agrafeuse lorsqu'elle est débranchée. Ne jamais utiliser de coupleur non dégageant sur l'agrafeuse.
5. Consommation d'air
Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.
Tableau de consommation d'air
| Pression de fonctionnement (bar) psi 80 90 100(5,5) (6,2) (6,9)(kgf/cm2) (5,6) (6,3) (7) | ||||
| Consommation d'air ft3/cycle(ltr/cycle) | N5008AB | ,035,040,046(1,0) (1,1) (1,3) | ||
| N3804AB | ,025,028,032(.7) (.8) (.9) | |||
Formules de taille du compresseur d'air
Quantité d'air requise
= nombre d'agrafes
× agrafes moyennes enfoncées par minute par l'agrafeuse
× consommation d'air à une pression donnée
× facteur de sécurité (toujours 1,2)
Exemple: 3 agrafeuses (NT50AE ou NT32AE) fonctionnant à 100 psi et enfonçant 30 agrafes par minute
Quantité d'air requise
$$ = 3 \times 3 0 \times , 0 4 6 (1, 3) \times 1, 2 $$
$$ = 5, 0 \text { CFM } (\mathrm{ft} ^ {3} / \mathrm{mn}) (1 4 0 \mathrm{l} / \mathrm{mn}) $$
Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 5 CFM d'air nécessaires.
GRAISSAGE
Il est essentiel que l'agrafeuse soit graissée correctement. Si l'agrafeuse est mal graissée, elle ne fonctionnera pas correctement et les pièces s'useront prématurément.
○Utiliser une huile de machine Hitachi.
Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifiants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement de l'agrafeuse.
○ Toujours utiliser des unités filtre-régulateur-lubrificateur.
Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique Hitachi.
Si l'on ne possède pas de lubrificateur, mettre 2 à 3 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse deux fois par jour.
○ Ne pas ranger l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud jusqu'à ce que l'on soit prêt à travailler.
Si l'agrafeuse est déjà froide, l'amener dans un endroit chaud et la laisser réchauffer avant de l'utiliser.
① Réduire la pression d'air à 40 psi (2,8 bars, 2,8 kgf/cm²).
②Sortir tous les agrafes de l'agrafeuse.
③ Raccorder le tuyau d'air et faire un essai d'agrafage (agrafage à blanc).
La pression d'air inférieure sera suffisante pour l'agrafage à blanc.
Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.
ATTENTION
- Ne pas faire un essai d'agrafage à blanc à haute pression.
ESSAI DE L'AGRAFEUSE
DANGER
- Toujours porter des lunettes de protection.
⚠ AVERTISSEMENT
- Ne jamais utiliser l'agrafeuse si le levier-poussoir ne fonctionne pas correctement.
Avant de commencer le travail proprement dit, faire un essai d'agrafage en vérifiant les points ci-dessous. Effectuer les essais dans l'ordre indiqué.
(1) DEBRANCHER LE TUYAU D'AIR D'AGRAFAGE. SORTIR TOUS LES AGRAFES D'AGRAFAGE.

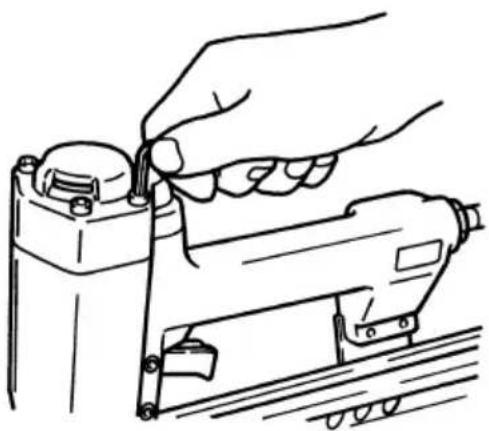

□TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relâchées, les revisser.
Raccorder le tuyau d'air. Ne pas mettre d'agrafes dans l'agrafeuse.
□L'AGRAFEUSE NE DOIT PAS AVOIR DE FUITE D'AIR.

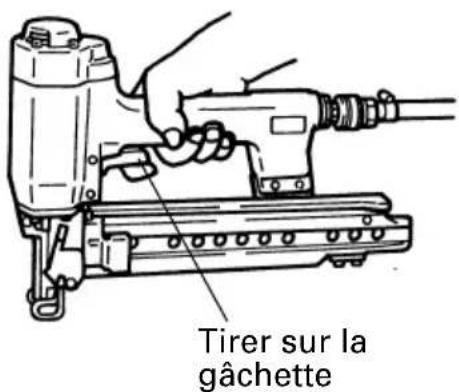

Diriger l'agrafeuse vers le bas et tirer sur la gâchette.
□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
□L'AGRAFEUSE NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette.
□L'AGRAFEUSE DOIT FONCTIONNER.
(5) L'agrafeuse ne touchant plus la pièce, tirer sur la gâchette. Actionner le levier-poussoir contre la pièce.
□L'AGRAFEUSE DOIT FONCTIONNER.
(6) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des agrafes dans l'agrafeuse.
Enfoncer les agrafes dans un matériau du même type que celui du travail proprement dit.
□L'AGRAFEUSE DOIT FONCTIONNER CORRECTEMENT.
REGLAGE DE LA PRESSION D'AIR
AVERTISSEMENT
Régler la pression d'air à la pression de travail recommandée de 70 – 120 psi (4,9 – 8,3 bars, 5 – 8,5 kgf/cm²) en fonction de la longueur des agrafes et de la dureté du matériau.
La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement l'agrafeuse.
CHARGEMENT DES AGRAFES
AVERTISSEMENT
- Lors du chargement des agrafes dans l'agrafeuse,
1) ne pas tirer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger l'agrafeuse vers le bas.

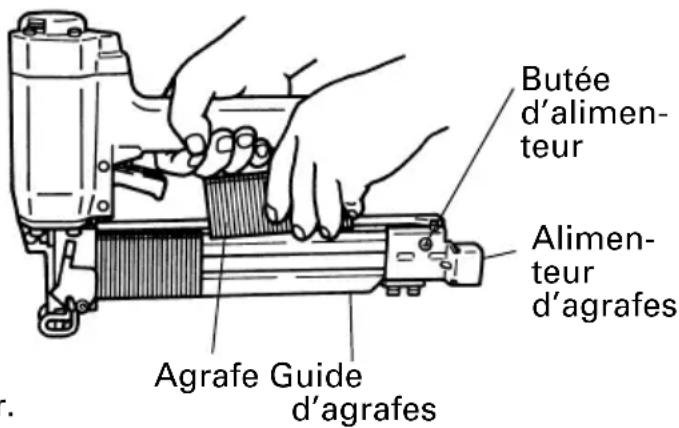

(1) Tirer l'alimenteur d'agrafes vers l'arrière jusqu'à ce qu'il s'enclenche.
(2) Placer la bande d'agrafes dans le guide d'agrafes.
Vérifier que la bande d'agrafes glisse en douceur sur le guide d'agrafes.
(3) Appuyer sur la butée de l'alimenteur et glisser l'alimenteur vers l'avant jusqu'à ce qu'il entre en contact avec la bande d'agrafes.
L'agrafeuse est maintenant prête à fonctionner.
Lire la section intitulée "SECURITE" (pages 22 – 25).
DANGER
- Toujours porter des lunettes de protection.
AVERTISSEMENT
- Ne jamais diriger l'agrafeuse vers soi ni vers quelqu'un d'autre.
- Ne jamais transporter l'agrafeuse avec le doigt sur la gâchette. Retirer le doigt de la gâchette lorsqu'on n'enfonce pas d'agrafes.
- Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête d'agrafage.
- Ne pas enfoncer d'agrafes sur d'autres agrafes ni avec l'agrafeuse à un angle trop aigu ; les agrafes pourraient ricocher et blesser quinqu'un.
-
Ne pas enfoncer d'agrafes dans des planches minces ni près des coins et des bords de la pièce. Les agrafes pourraient traverser la pièce ou s'enfoncer ailleurs que dans la pièce et blesser quelqu'un.
-
Ne jamais enfoncer d'agrafes des deux côtés d'un mur en même temps. Les agrafes pourraient traverser le mur et blesser quelqu'un de l'autre côté.
- Ne jamais utiliser l'agrafeuse si elle est défectueuse ou qu'elle ne fonctionne pas normalement.
- Ne pas se servir de l'agrafeuse comme d'un marteau.
- Débrancher le tuyau d'air de l'agrafeuse quand :
1) on ne s'en sert pas ;
2) on quitte l'aire de travail ;
3) on le transporte dans un autre endroit ; et
4) on le passe à quelqu'un d'autre.
METHODES D'UTILISATION
L'agrafeuse est équipée d'un levier-poussoir et elle ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).
Il y a deux façons d'enfoncer des agrafes avec l'agrafeuse.
Ces deux méthodes sont :
- Fonctionnement intermittent (déclenchement par gâchette) :
- Fonctionnement continu (déclenchement par levier-poussoir) :
(1) Fonctionnement intermittent (déclenchement par gâchette)
① Placer l'orifice de sortie des agrafes sur la pièce en enlevant le doigt de la gâchette.
②Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.
③ Tirer sur la gâchette pour enfoncer une agrafe.
④Retirer le doigt de la gâchette.
Pour enfoncer une autre agrafe, déplacer agrafes sur la pièce, et recommencer.

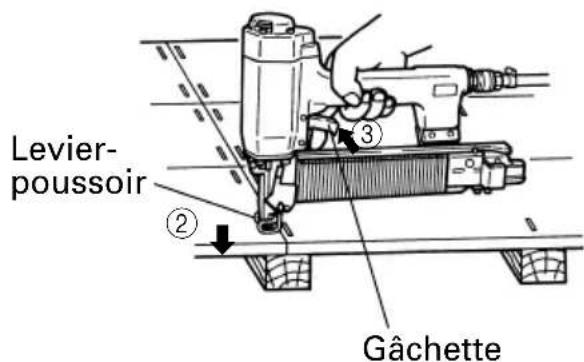

(2) Fonctionnement continu (déclenchement par levier-poussoir) :
① Tirer sur la gâchette en retirant l'agrafeuse de la pièce.
② Actionner le levier-poussoir contre la pièce pour enfoncer une agrafe.
③ Déplacer l'agrafeuse le long de la pièce en lui faisant faire des bonds.
Chaque pression du levier-poussoir enfonce une agrafe.
Dès que le nombre d'agrafes voulu est enfoncé, retirer le doigt de la gâchette.
REMARQUE:
- Après l'agrafage :
1) débrancher le tuyau d'air de l'agrafeuse ;
2) sortir toures les agrafes de l'agrafeuse ;
3) mettre 2 ou 3 gouttes d'huile de machine pneumatique Hitachi dans le bouchon d'air de l'agrafeuse : et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.
ENTRETIEN
REMARQUE:
Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser l'agrafeuse en toute sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre agrafeuse.
ENTRETIEN ET INSPECTION
Lire la section intitulée "SECURITE" (pages 22 - 25).
AVERTISSEMENT
- Débrancher le tuyau d'air et sortir toures les agrafes de l'agrafeuse quand :
1) on entretient ou on inspecte l'agrafeuse ; et
2) on retire des agrafes coincées.
- Dégagement des agrafes coincées
Pour dégager une agrafe coincée, procéder comme suit :

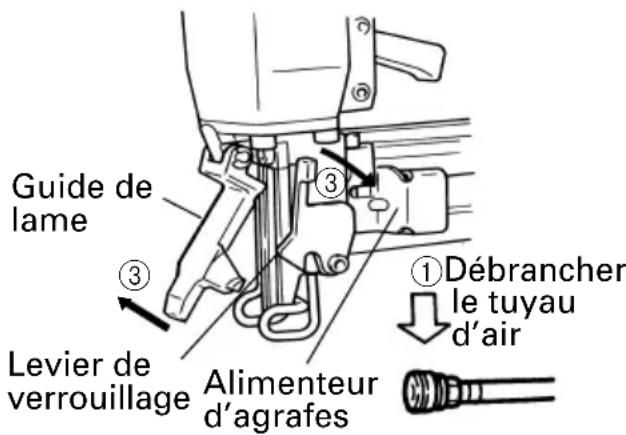

(1) N5008AB
① Débrancher le tuyau d'air.
② Tirer l'alimenteur d'agrafes vers l'arrière jusqu'à ce qu'il s'enclenche. Retirer toutes les agrafes. Appuyer sur la butée de l'alimenteur et glisser l'alimenteur d'agrafes vers l'avant.
③ Libérer le levier de verrouillage et ouvrir le guide d'agrafes.
④ Retirer l'agrafe coincée.
⑤Refermer le guide de lame et la fermeture.
⑥ Si les agrafes se coïncent fréquemment, contacter un service après-vente Hitachi agréé.
① Débrancher le tuyau d'air.
② Tirer l'alimenteur d'agrafes vers l'arrière jusqu'à ce qu'il s'enclenche. Retirer toutes les agrafes. Appuyer sur la butée de l'alimenteur et glisser l'alimenteur d'agrafes vers l'avant.

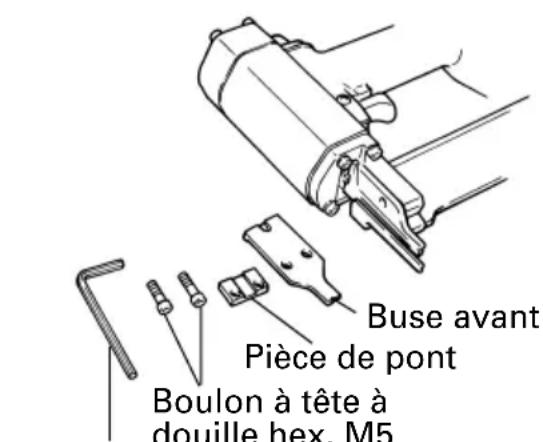

③ A l'aide de la clé Allen fournie en accessoire, retirer les deux boulons de la section en pont.
④ Retirer l'agrafe coincée.
⑤Remonter la pointe avant et la section en pont avec les deux boulons.
⑥ Si les agrafes se coïncent fréquemment, contacter un service après-vente Hitachi agréé.
- Tableau d'entretien (voir page 38)
- Guide de dépannage de l'opérateur (voir page 39)
- Remisage
Si l'on ne se sert pas de l'agrafeuse pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.
○ Ne pas remiser l'agrafeuse dans un environnement froid. La laisser dans un endroit chaud.
○ Lorsqu'on ne se sert pas de l'agrafeuse, la remiser dans un endroit chaud et sec.
La ranger hors de portée des enfants.

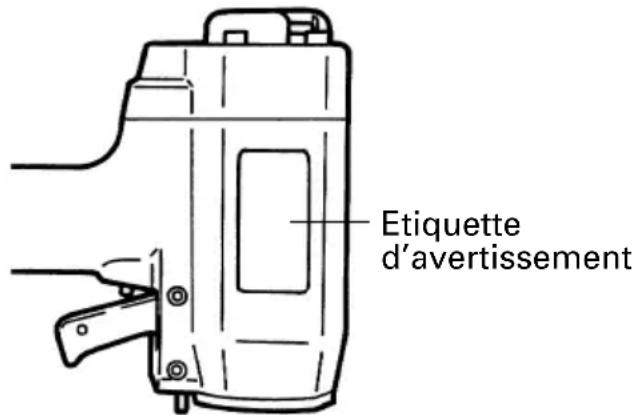

- ETIQUETTE D'AVERTISSEMENT
Remplacer l'ETIQUETTE D'AVERTISSEMENT si elle manque ou qu'elle est endommagée.
Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente Hitachi agréé.
AVERTISSEMENT
- Les réparations de l'agrafeuse seront confiées exclusivement au personnel d'entretien formé par Hitachi, au distributeur ou à l'employeur.
- Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par Hitachi.
Du fait de l'usure normale, les agrafeuses de qualité finissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.
REMARQUE:
Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de HITACHI.
Tableau d'entretien
| ACTION | POURQUOI | COMMENT |
| Purger le filtre de la ligne d'air tous les jours. | Eviter l'accumulation d'humidité et de poussière. | Ouvrir le robinet de purge manuel. |
| Veiller à ce que le lubrificateur soit toujours plein. | Maintenir l'agrafeuse bien graissée. | Remplir d'huile de machine pneumatique Hitachi. |
| Nettoyer l'élément du filtre — puis souffler de l'air dans le filtre dans le sens inverse du débit normal. | Eviter le colmatage du filtre par la saleté. | Suivre les instructions du fabricant. |
| Nettoyer le magasin et le mécanisme de l'alimenteur d'agrafes. | Eviter que les agrafes ne se coincent. | Nettoyer en soufflant de l'air tous les jours. |
| Veiller à ce que le levier-poussoir fonctionne toujours correctement. | Assurer la sécurité de l'opérateur et un fonction-nement efficace de l'agrafeuse. | Nettoyer en soufflant de l'air tous les jours. |
| Graisser l'agrafeuse après l'utilisation. | Rallonger la durée de service de l'agrafeuse. | Mettre 2 ou 3 gouttes de graisse dans l'agrafeuse. |
| Purger le compresseur d'air. | Maintenir l'agrafeuse en bon ordre de marche. | Ouvrir le robinet de purge du réservoir du compresseur d'air. |
Guide de dépannage de l'opérateur
En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.
Si le problème persiste, contacter un service après-vente Hitachi agréé.
| PROBLEME | VERIFICATION | CORRECTION | |
| L'ensemble de piston ne revient pas en position complètement relevée à la fin du cycle. | Vérifier la pression d'air. | Régler à 70-120 psi (4,9—8,3 bars, 5-8,5 kgf/cm2). | |
| Le joint torique du pistion est-il coupé ou très usé ? | Contacter Hitachi pour le remplacement. | ||
| La lame d'entraînement est-elle tordue ou endommagée à l'extrémité d'entraînement ? | |||
| L'échappement d'air est-il obstrué par de la saleté ou de la graisse contaminée. | Nettoyer l'échappement d'air. | ||
| —— | Utiliser une graisse pour outil pneumatique Hitachi. | ||
| Entraînement faible. Cycle lent. | Vérifier la pression d'air. | Augmenter la pression d'air.(Ne pas dépasser 120 psi (8,3 bars, 8,5 kgf/cm2.) | |
| La lame d'entraînement est-elle usée ? | Contacter Hitachi pour le remplacement. | ||
| Le joint torique du piston est-il usé ou endommagé ? | |||
| —— | Utiliser une huile de machine pneumatique Hitachi. | ||
| Certaines agrafes sont sautées. Alimentation intermittente. | —— | Utiliser une huile de machine pneumatique Hitachi. | |
| L'alimenteur d'agrafes est-il endommagé ? | Nettoyer et graisser. | ||
| Le ressort d'alimentation est-il distendu ou endommagé ? | Remplacer le ressort d'alimentation. | ||
| Le guide d'agrafes est-il bouché par de la saleté ? | Nettoyer le guide d'agrafes. | ||
| Vérifier si l'on utilise les bonnes agrafes. | Utiliser uniquement les agrafes recommandées. | ||
| Des agrafes se coïncent. | La lame d'entraînement est-elle usée ? | Contacter Hitachi pour le remplacement. | |
| Les agrafes s'enfoncent bien normalement, mais pas complètement à des vitesses supérieures. | Vérifier le diamètre intérieur du tuyau d'air. | Utiliser un tuyau d'air plus large. | |
Conecte la manguera de aire.
