MANUAL DE USUARIO N5008AB HITACHI

ANTES DE LA OPERACIÓN ......................... 48

AJUSTE DE LA PRESIÓN DE AIRE ......... 52

CARGA DE GRAPAS ................................ 53

OPERACIÓN DE LA GRAPADORA .............. 53

MÉTODOS DE OPERACIÓN .................... 54

MANTENIMIENTO E INSPECCIÓN ............. 55

INFORMACIÓN IMPORTANTE .................... 40

DEFINICIÓN DE LAS PALABRAS CLAVE ... 40

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA LA UTILIZACIÓN DE LA GRAPADORA

RESPONSABILIDADES DEL EMPRESARIO

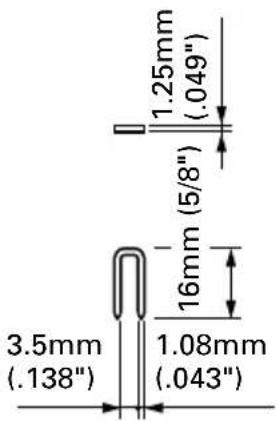

SELECCIÓN DE GRAPAS............................. 46

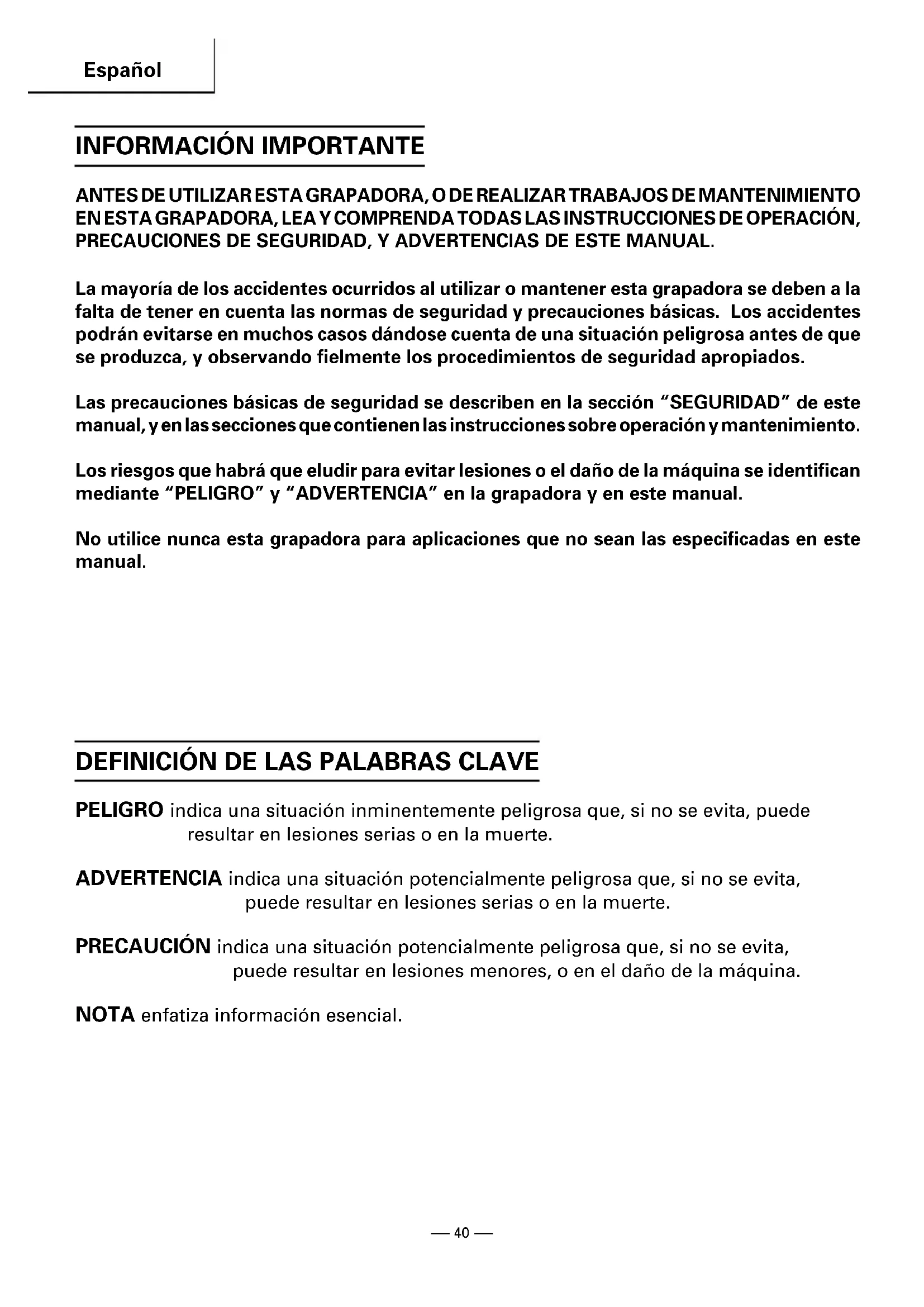

INFORMACIÓN IMPORTANTE

ANTES DE UTILIZAR ESTA GRAPADORA, O DE REALIZAR TRABAJOS DE MANTENIMIENTO EN ESTA GRAPADORA, LEA Y COMPRENDA TODAS LAS INSTRUCCIONES DE OPERACIÓN, PRECAUCIONES DE SEGURIDAD, Y ADVERTENCIAS DE ESTE MANUAL. La mayoría de los accidentes ocurridos al utilizar o mantener esta grapadora se deben a la falta de tener en cuenta las normas de seguridad y precauciones básicas. Los accidentes podrán evitarse en muchos casos dándose cuenta de una situación peligrosa antes de que se produzca, y observando fielmente los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este manual, y en las secciones que contienen las instrucciones sobre operación y mantenimiento. Los riesgos que habrá que eludir para evitar lesiones o el daño de la máquina se identifican mediante “PELIGRO” y “ADVERTENCIA” en la grapadora y en este manual. No utilice nunca esta grapadora para aplicaciones que no sean las especificadas en este manual.

DEFINICIÓN DE LAS PALABRAS CLAVE

PELIGRO indica una situación inminentemente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte. ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones serias o en la muerte. PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores, o en el daño de la máquina. NOTA enfatiza información esencial.Español

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA LA UTILIZACIÓN DE LA GRAPADORA LEA TODAS LAS INSTRUCCIONES. PELIGRO

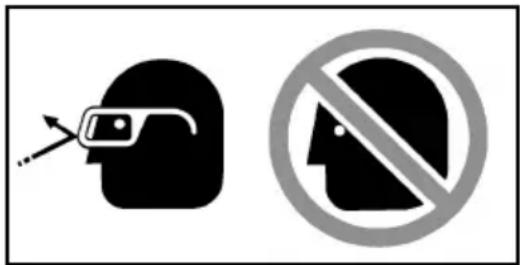

1. UTILICE SIEMPRE GAFAS PROTECTORAS PARA LOS OJOS.

Antes de utilizar la grapadora, póngase gafas protectoras para los ojos, y cerciórese de que las utilicen también las demás personas que se encuentren en el área de trabajo. Las gafas protectoras deberán estar de acuerdo con los requisitos del Instituto de Normas Nacionales Americanas, ANSI Z87.1 y proporcionar protección contra las partículas despedidas desde la parte frontal y posterior. El empresario deberá hacer que el operador de la grapadora y demás personas que se encuentren en el área de trabajo utilicen en todo momento gafas protectoras.

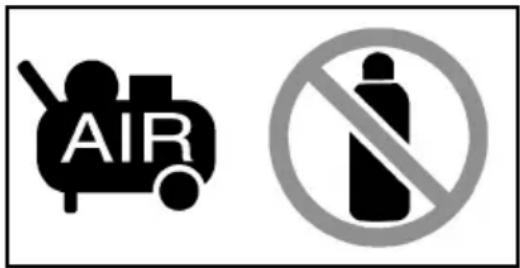

2. NO UTILICE NUNCA BOMBONAS DE GAS.

No utilice nunca bombonas de oxígeno, gases combustibles, etc. como fuente de propulsión de esta grapadora. La utilización de estos gases, o de otros gases embotellados, es peligrosa, ya que la grapadora podría explotar. Utilice solamente aire comprimido limpio, seco, y regulado. ADVERTENCIA

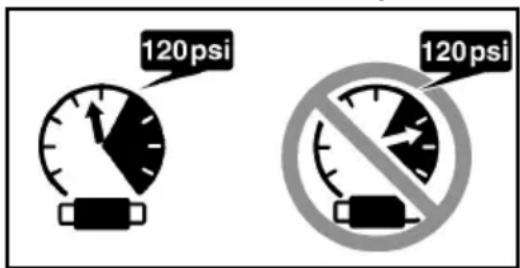

3. NO SOBREPASE 120 psi.

No sobrepase nunca la presión de aire máxima recomendada de 120 psi (8,3 barias, 8,5 kgf/cm

No conecte nunca la grapadora a una presión que pueda sobrepasar potencialmente 200 psi (13,7 barias, 14 kgf/

) ya que la grapadora podría explotar.

4. NO APUNTE NUNCA CON LA GRAPADORA HACIA SÍ MISMO NI HACIA OTRAS

PERSONAS. Piense siempre que la grapadora puede tener grapas cargadas. No apunte nunca con él hacia sí mismo ni hacia otras personas, tenga grapas cargadas o no. Si utilizase las grapas incorrectamente, podrían producirse lesiones serias. No juegue nunca con la grapadora. Trate la grapadora como herramienta de trabajo.Español

SEGURIDAD — Continuación

5. NO TRANSPORTE LA GRAPADORA CON EL DEDO EN EL GATILLO.

Cuando no vaya a clavar grapas, quite el dedo del gatillo. No transporte nunca la grapadora con el dedo en el gatillo, porque podría lanzar una grapa y lesionarse usted mismo o a otra persona. Transporte siempre la grapadora por la empuñadura solamente.

6. UTILICE SIEMPRE PROTECTORES PARA LOS OÍDOS Y LA CABEZA.

Utilice siempre protectores para los oídos contra el ruido fuerte. Utilice siempre un protector para la cabeza con objetos que puedan salir disparados.

7. GUARDE ADECUADAMENTE LA GRAPADORA.

Cuando no vaya a utilizar la grapadora, guárdela en un lugar seco. Manténgala alejada de los niños. Cierre con llave el lugar de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas desordenadas pueden provocar lesiones. Limpie bien el área de trabajo, apartando herramientas innecesarias, residuos, muebles, etc.

9. NO UTILICE LA GRAPADORA CERCA DE LÍQUIDOS INFLAMABLES NI DE GASES.

La grapadora produce chispas durante la operación. No utilice nunca la grapadora en lugares en los que haya laca, pintura, bencina, diluidor de pintura, gasolina, gases, productos adhesivos, ni demás materiales combustibles o explosivos.

10. MANTENGA A LOS VISITANTES ALEJADOS.

No permita que los visitantes toquen la grapadora. Todos los visitantes deberán permanecer alejados del área de trabajo.

11. VÍSTASE ADECUADAMENTE.

No utilice ropa floja ni joyas, ya que podrían pillarse en las partes móviles. Para trabajar en exteriores se recomienda utilizar guantes de goma y calzado no deslizable. Si tiene el pelo largo, utilice un protector para recogérselo.

12. NO UTILICE NUNCA UN ACOPLADOR SIN DESCARGA CON LA GRAPADORA.

Si utilizase un acoplador sin descarga con la grapadora, ésta podría permanecer cargado con aire después de haberla desconectado y, por lo tanto, disparar una grapa incluso después de haberla desconectado.

13. COMPRUEBE LA PALANCA DE EMPUJE ANTES DE LA UTILIZACIÓN.

Cerciórese de que la palanca de empuje funcione adecuadamente. (La palanca de empuje puede denominarse “Seguridad”.) No utilice nunca la grapadora a menos que la palanca de empuje funcione adecuadamente, ya que de lo contrario la grapadora podría disparar inesperadamente una grapa. No cambie ni quite la palanca de empuje.

14. MANTENGA TODOS LOS TORNILLOS Y CUBIERTAS BIEN APRETADAS EN SU LUGAR.

Mantenga todos los tornillos y cubiertas firmemente apretados. Compruebe periódicamente su condición. No utilice nunca la grapadora si hay piezas perdidas o dañadas.

15. NO CARGUE GRAPAS CON EL GATILLO ACCIONADO NI CON LA PALANCA DE EMPUJE

PRESIONADA. Cuando cargue grapas en la grapadora, o cuando conecte la manguera de aire:

1) no accione el gatillo;

2) no presione la palanca de empuje, ni

3) mantenga la grapadora apuntado hacia abajo.Español

GRAPAS DURANTE LA UTILIZACIÓN. No coloque sus manos ni pies a menos de 8" (200 mm) de la cabeza de salida de las grapas. Si la pieza de trabajo desvía las grapas o si éstas salen del punto de introducción puede sufrir lesiones serias.

17. COLOQUE LA GRAPADORA ADECUADAMENTE SOBRE LA PIEZA DE TRABAJO.

No clave una grapas sobre otra, ni con la grapadora con un ángulo demasiado agudo, ya que las grapas podrían rebotar y herir a alguien.

18. SUJETE FIRMEMENTE LA GRAPADORA PARA EVITAR EL CULATAZO.

El culatazo puede producirse al clavar sin querer una segunda grapa sobre otra ya clavada.

19. NO CLAVE EN PANELES FINOS, NI CERCA DE LAS ESQUINAS NI LOS BORDES DE LA

PIEZA DE TRABAJO. Las grapas podrían atravesar la pieza de trabajo y herir a alguien.

20. NO CLAVE NUNCA GRAPAS DESDE AMBOS LADOS DE UNA PARED AL MISMO

TIEMPO. Las grapas podrían traspasar el panel y lesionar a la persona que se encuentra en el lado opuesto.

21. COMPRUEBE SI HAY CABLES ACTIVOS.

Evite el riesgo de descargas eléctricas comprobando si hay cables activos escondidos en paredes, suelos, o techos. Abra el disyuntor para asegurarse de que no queden cables activos.

Mantenga en todo momento un buen equilibrio. 24.NO UTILICE NUNCA UNA GRAPADORA DEFECTUOSA O QUE FUNCIONE INCORRECTAMENTE. Si la grapadora parece funcionar anormalmente, si produce ruidos extraños, etc., deje de utilizarlo inmediatamente y solicite su reparación a un centro de servicio autorizado por Hitachi.

25. NO DESCONECTE LA MANGUERA DE AIRE DE LA GRAPADORA CON UN DEDO PUESTO

EN EL GATILLO. La grapadora podría disparar una grapa cuando reconectase el suministro de aire.

26. DESCONECTE LA MANGUERA DE AIRE DE LA GRAPADORA CUANDO:

1) realice trabajos de mantenimiento e inspección,

2) tenga que desatascarla,

3) no vaya a utilizarla,

4) abandone el área de trabajo,

5) la traslade a otro lugar, y

6) vaya a entregársela a otra persona.

No intente nunca desatascar ni reparar la grapadora sin haber desconectado primero la manguera de aire de la misma, y sin haberle quitado todas las grapas. No deje nunca la grapadora desatendida, porque personas no familiarizadas con ella podrían utilizarlo y sufrir lesiones.

27. PERMANEZCA ALERTA.

Tenga en cuenta lo que esté haciendo. Utilice el sentido común. No utilice la grapadora cuando esté cansado. No utilice nunca la grapadora si se encuentra bajo la influencia del alcohol, drogas, o medicinas que le produzcan somnolencia.Español

SEGURIDAD — Continuación

28. MANEJE CORRECTAMENTE LA GRAPADORA.

Maneje la grapadora de acuerdo con las instrucciones de este manual. No permita nunca que los niños, personas no familiarizadas o no autorizadas, toquen la grapadora.

29. NO UTILICE NUNCA LA GRAPADORA PARA APLICACIONES QUE NO SEAN LAS

Debido a la alta presión de aire de la grapadora, las rajas en su superficie pueden resultar peligrosas. Para evitar esto, no deje caer la grapadora ni la golpee contra superficies duras, y no grabe nada en la misma. Maneje cuidadosamente la grapadora.

31. MANTENGA LA GRAPADORA CON CUIDADO.

Mantenga la grapadora limpia y lubricada para que rinda al máximo y con la mayor seguridad.

32. UTILICE SOLAMENTE LAS PIEZAS, ACCESORIOS, Y GRAPAS QUE SUMINISTRE O

RECOMIENDE HITACHI. Las piezas, accesorios, o grapas no autorizados pueden anular la garantía y provocar el mal funcionamiento, lo que podría resultar en lesiones. La grapadora solamente deberá ser reparado por Hitachi, un distribuidor, o el empresario. No modifique la grapadora sin permiso por escrito de Hitachi.

RESPONSABILIDADES DEL EMPRESARIO

1. Asegúrese de que este MANUAL esté al alcance de los operadores y del personal de

2. Asegúrese de que la grapadora se utilice solamente cuando el operador y demás

personas que se encuentren en el área de trabajo estén utilizando GAFAS PROTECTORAS PARA LOS OJOS.

3. Recalque que el operador y las demás personas que se encuentren en el área de trabajo

necesitan utilizar GAFAS PROTECTORAS PARA LOS OJOS.

4. Mantenga la grapadora en un orden de funcionamiento seguro.

5. Mantenga adecuadamente la grapadora.

6. Si una grapadora necesita reparación, no lo utilice.

AL ALCANCE DE CUALQUIERA!Español

OPERACIÓN NOTA: La información contenida en este manual ha sido diseñada para ayudarle a utilizar con seguridad esta grapadora. Algunas de las ilustraciones de este manual pueden mostrar detalles o accesorios diferentes a los de su propia grapadora. NOMENCLATURA N 5008AB Cuerpo Cubierta Palanca de empuje Guía de cuchilla Cubierta de escape Alimentador de grapas Palanca de bloqueo Guía de grapas Cabeza de salida de las grapas Cuerpo Cubierta de escape Boca frontal Palanca de empuje Pieza puente Alimentador de grapas Guía de grapas Perno de cabeza hueca hexagonal Cabeza de salida de las grapas Boca posterior Cubierta N3804AB Gatillo GatilloEspañol

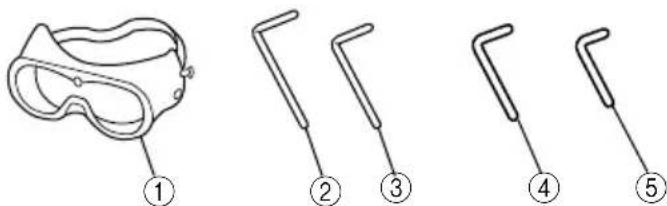

ACCESORIOS ADVERTENCIA ● Los accesorios que no sean los mostrados a continuación pueden provocar el mal funcionamiento de la grapadora y resultar en lesiones.

ACCESORIOS OPCIONALES ... vendido aparte 䡬 Lubricante para herramientas neumáticas Aceitador de ,8 onzas (25 cc) (Núm. de código 877153) Aceitador de 4 onzas (120 cc) (Núm. de código 874042) Lata de 1 cuarto de galón (1 litro) (Núm. de código 876212) NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. APLICACIONES <N5008AB> 䡬 Trabajo de construcción, como forrado de paredes, y colocación de plataformas para techos y pisos. 䡬 Construcción de casas móviles y modulares. 䡬 Fabricación de cajas de madera y bandejas de carga extensibles. <N3804AB> 䡬 Fabricación de cajas y muebles. 䡬 Creación de paredes y otras áreas en casas móviles. 䡬 Fabricación de puertas y ventanas para construcción de viviendas. Model N5008AB N3804AB 1 Gafas protectoras para los ojos 1 1 2 Llave Allen para tornillos M6 1 3 Llave Allen para tornillos M5 1 1 4 Llave Allen para tornillos M4 1 1 5 Llave Allen para tornillos M3 1

ANTES DE LA OPERACIÓN

Lea la sección titulada “SEGURIDAD” (páginas 41 – 44). Antes de la utilización, cerciórese de lo siguiente.

ADVERTENCIA ● En el lugar de trabajo no deberá haber gases, líquidos, ni demás objetos inflamables. ● No permita que en el área de trabajo haya niños ni demás personas no autorizadas.

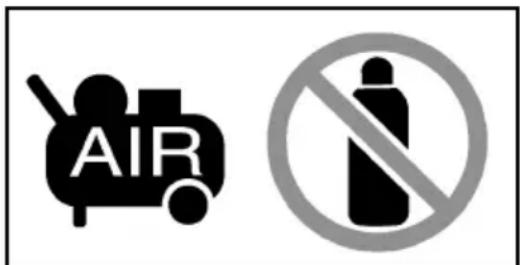

PELIGRO ● No utilice nunca oxígeno, gases combustibles, ni ningún otro gas embotellado. ADVERTENCIA ● No conecte nunca la grapadora a una presión que pueda sobrepasar potencialmente 200 psi (13,7 barias, 14 kgf/cm

● No utilice nunca un acoplador sin descarga con la grapadora.

1. Fuente de propulsión

䡬 Utilice solamente aire comprimido limpio, seco, y regulado como fuente de propulsión para esta grapadora. 䡬 Los compresores de aire para suministrar aire comprimido a esta grapadora deberán cumplir los requisitos de la última versión de la norma B 19.3 ANSI “Normas de Seguridad para Compresores para Industrias de Procesos”. 䡬 La humedad o el aceite en el compresor de aire puede acelerar el desgaste y la corrosión de la grapadora. Drénela diariamente.

2. Filtro-Regulador-Lubricador

䡬 Utilice un regulador con una presión de 0 – 120 psi (0 – 8,3 barias, 0 – 8,5 kgf/cm

䡬 Las unidades de filtro-regulador-lubricador ofrecen la condición óptima para la grapadora y prolongan su duración útil. Estas unidades deberán utilizarse siempre. Filtro................. El filtro elimina la humedad y la suciedad del aire comprimido. Drene diariamente la grapadora a menos que tenga instalado un dispositivo de drenado automático. Mantenga limpio el filtro realizando regularmente su mantenimiento.Español

Regulador ........ El regulador controla la presión de operación para poder utilizar con seguridad la grapadora. Inspeccione el regulador antes de la operación a fin de asegurarse de que funcione adecuadamente. Lubricador ....... El lubricador rocía aceite a la grapadora. Inspeccione el lubricador antes de utilizarlo para comprobar si el suministro de lubricante es adecuado. Utilice lubricante para herramientas neumáticas Hitachi.

La manguera de aire deberá poder resistir una presión mínima de 150 psi (10,4 barias, 10,6 kgf/cm

) o el 150% de la presión máxima producida en el sistema, el valor más alto sea.

4. Acoplador de manguera

䡬 La grapadora podrá instalarse de la forma siguiente : Quite el tapón guardapolvo colocado en la entrada de aire. Instale una boquilla macho 3/8 NPT en la entrada de aire. 䡬 La manguera de aire deberá tener instalada un acoplador hembra. El acoplamiento de la manguera (boquilla macho-acoplador hembra) deberá eliminar toda la presión de la grapadora cuando lo desconecte. No utilice ninca un acoplador sin descarga con la grapadora.

Utilizando la tabla de consumo de aire y la fórmula de tamaño del compresor de aire, busque el tamaño de compresor correcto. Tabla de consumo de aire Filtro Lubricador Lado del compresor Regulador Lado de la grapadora psi 80 90 100 Presión de operación (barias) (5,5) (6,2) (6,9) (kgf/cm

Fórmula de tamaño del compresor Cantidad de aire requerida = número de grapadoras × promedio de grapas clavadas cada minuto por grapadora × consumo de aire a la presión dada × factor de seguridad (siempre 1,2) Ejemplo: 3 grapadoras (N5008AB) funcionando a 100 psi para clavar 30 grapas por minuto Cantidad de aire requerida = 3 × 30 × ,046 (1,3) × 1,2 = 5,0 CFM (pies

/min) (140 litros/min) Después de haber realizado los cálculos indicados arriba, tendrá que buscar un compresor que proporcione 5 CFM de aire, que es el valor requerido. LUBRICACIÓN Es muy importante que la grapadora esté adecuadamente lubricada. Sin la lubricación apropiada, la grapadora no trabajará correctamente y las piezas se desgastarán prematuramente. 䡬 Utilice lubricante para herramientas neumáticas Hitachi. No utilice aceite detergente ni aditivos. Estos lubricantes dañarían las juntas tóricas y demás piezas de caucho. Esto haría que la grapadora funcionase mal. 䡬 Habrá que utilizar siempre unidades de filtro-regulador-lubricador. Mantenga el lubricador lleno con lubricante para herramientas neumáticas Hitachi. 䡬 Si no dispone de lubricador, aplique 2 – 3 gotas de lubricante para herramientas neumáticas Hitachi a la entrada de aire de la grapadora dos veces al día.

CUIDADOS PARA CLIMAS FRÍOS

䡬 No guarde la grapadora en un lugares fríos. Déjelo en un lugar cálido antes de comenzar a trabajar. 䡬 Si la grapadora está fría, póngala en un lugar cálido y deje que se caliente antes de utilizarlo. 1 Reduzca la presión de aire a 40 psi (2,8 barias, 2,8 kgf/cm

2 Quite todas las grapas de la grapadora. 3 Conecte la manguera de aire y dispare (disparo en vacío) la grapadora. La reducción de la presión de aire será suficiente para disparar en vacío la grapadora. La operación a baja velocidad tiende a calentar las partes móviles. PRECAUCIÓN ● No dispare en vacío la grapadora a alta presión.

PRUEBA DE LA GRAPADORA

PELIGRO ● Utilice siempre gafas protectoras para los ojos.Español

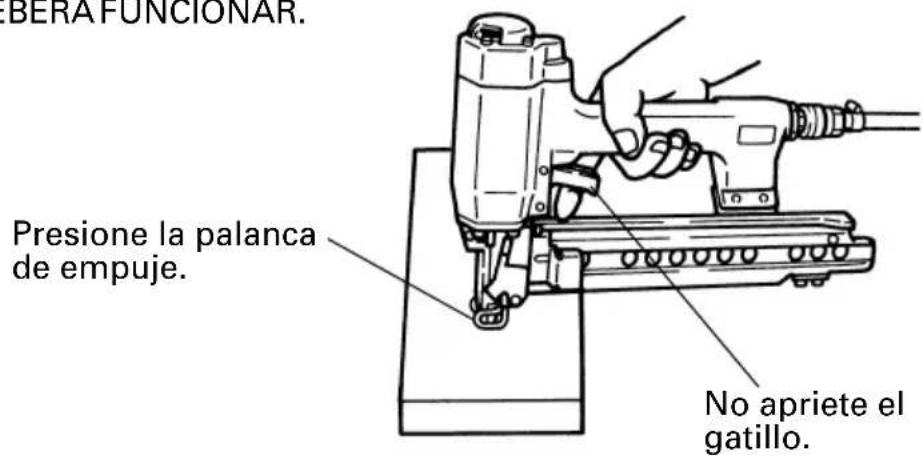

ADVERTENCIA ● No utilice nunca la grapadora a menos que la palanca de empuje funcione adecuadamente. Antes de comenzar el trabajo, pruebe la grapadora utilizando la lista de comprobaciones siguiente. Realice las comprobaciones en el orden indicado. Si se produce alguna operación anormal, deje de utilizar la grapadora y póngase inmediatamente en contacto con un centro de reparaciones autorizado por Hitachi.

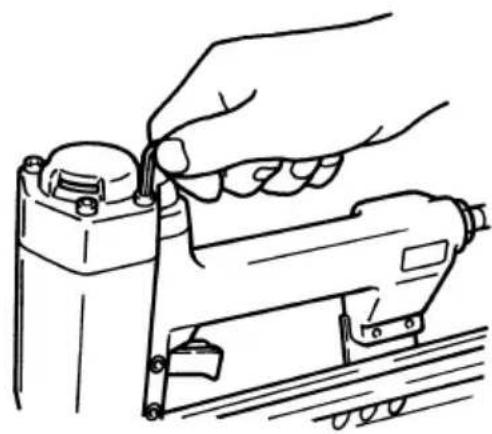

ESTAR APRETADOS. Si hay algún tornillo flojo, apriételo.

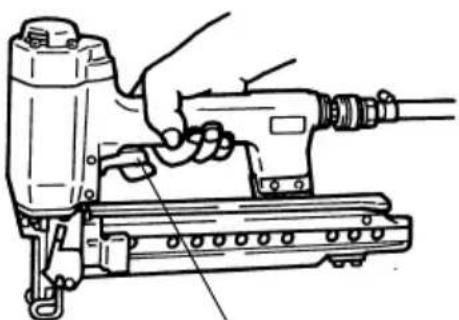

FUGAS DE AIRE. Sujete la grapadora hacia abajo y apriete el gatillo. 䡺 LA GRAPADORA NO DEBERÁ FUNCIONAR. No conecte la manguera de aire. Gatillo Palanca de empuje Apriete el gatillo.Español

(3) Con el dedo en el gatillo, presione la palanca de empuje contra la pieza de trabajo. 䡺 LA GRAPADORA NO DEBERÁ FUNCIONAR. (4) Sin tocar el gatillo, presione la palanca de empuje contra la pieza de trabajo. Apriete el gatillo. 䡺 LA GRAPADORA DEBERÁ FUNCIONAR. (5) Con la grapadora fuera de la pieza de trabajo, usted podrá cargar grapas en la misma. Inserte las grapas en la pieza de trabajo adecuadas a la aplicación. 䡺 LA GRAPADORA DEBERÁ FUNCIONAR. (6) Si no observa nada anormal, cargue grapas en la grapadora. Clave en la pieza de trabajo las mismas grapas que vaya a utilizar en la aplicación real. 䡺 LA GRAPADORA DEBERÁ FUNCIONAR ADECUADAMENTE. AJUSTE DE LA PRESIÓN DE AIRE ADVERTENCIA ● No sobrepase 120 psi (8,3 barias, 8,5 kgf/cm

Ajuste la presión del aire al valor recomendado, 70 – 120 psi (4,9 – 8,3 barias, 5 – 8,5 kgf/cm

de acuerdo con la longitud de las grapas y la dureza de la pieza de trabajo. La presión de aire correcta es la más baja con la que pueda realizarse el trabajo. La utilización de la grapadora con una presión de aire más alta de la requerida lo forzará innecesariamente. Presione la palanca de empuje. No apriete el gatillo.Español

ADVERTENCIA ● Cuando cargue las grapas en la grapadora,

1) no apriete el gatillo,

2) no apriete la palanca de empuje, y

3) mantenga la grapadora apuntando hacia abajo.

(1) Tire hacia atrás de la palanca alimentadora de grapas hasta que quede enganchada. (2) Coloque la tira de grapas sobre la guía de grapas. Cerciórese de que la tira se deslice libremente por la guía de grapas. (3) Presione el retén del alimentador y deslice el alimentador de grapas hacia adelante hasta que entre en contacto con la tira de grapas. La grapadora habrá quedado lista ahora para poder utilizarse.

OPERACIÓN DE LA GRAPADORA

Lea la sección titulada “SEGURIDAD” (páginas 41 – 44). PELIGRO ● Utilice siempre gafas protectoras para los ojos. ADVERTENCIA ● No apunte nunca con la grapadora hacia sí mismo ni hacia otras personas. ● No transporte nunca la grapadora con un dedo en el gatillo. ● No coloque sus manos ni pies a menos de 8" (200 mm) de la cabeza de salida de las grapas. ● No clave una grapa sobre otra, ni con la grapadora con un ángulo demasiado agudo, ya que las grapas podrían rebotar y herir a alguien. ● No clave grapas en paneles finos ni cerca de esquinas ni bordes de la pieza de trabajo. Las grapas podrían traspasar la pieza de trabajo y lesionar a alguien. Alimen- tador de grapas Retén del alimentador de grapas Grapa Guía de grapasEspañol

● No clave nunca grapas desde ambos lados de una pared al mismo tiempo. Las grapas podrían traspasar la pared y lesionar a la persona de la otra parte. ● No utilice nunca una grapadora defectuosa o que funcione anormalmente. ● No utilice la grapadora a modo de martillo. ● Desconecte la manguera de aire de la grapadora cuando:

1) no vaya a utilizarla,

2) vaya a abandonar el área de trabajo,

3) vaya a trasladarse a otro lugar, y

4) vaya a entregársela a otra persona.

MÉTODOS DE OPERACIÓN

Esta grapadora está equipada con una palanca de empuje, y no funcionará a menos que ésta esté presionada (posición hacia arriba). Existen dos métodos de operación para clavar grapas con esta grapadora. Estos métodos son:

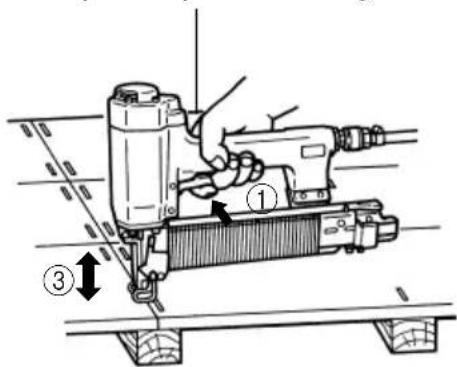

1. Operación intermitente (Disparo con el

2. Operación continua (Disparo con la palanca

de empuje): (1) Operación intermitente (Disparo con el gatillo): 1 Coloque la salida de las grapas sobre la pieza de trabajo con el dedo fuera del gatillo. 2 Presione a fondo la palanca de empuje. 3 Apriete el gatillo para clavar la grapa. 4 Separe el dedo del gatillo. Para clavar otra grapa, mueva la grapadora hasta la posición siguiente de la pieza de trabajo y repita este procedimiento. (2) Operación continua (Disparo con la palanca de empuje) 1 Apriete el gatillo con la grapadora fuera de la pieza de trabajo. 2 Presione la palanca de empuje contra la pieza de trabajo para clavar una grapa. 3 Desplace la grapadora por la pieza de trabajo con un movimiento de rebote. Con cada presión de la palanca de empuje se clavará una grapa. Después de haber clavado las grapas necesarias, separe el dedo del gatillo. NOTAS: ● Después de haber clavado grapas:

1) desconecte la manguera de aire de la grapadora,

2) extraiga todas las grapas de la grapadora,

3) aplique 2 – 3 gotas de lubricante para herramientas neumáticas Hitachi a la entrada

de aire de la grapadora, y

4) abra la llave de escape del depósito del compresor de aire para drenar la humedad

que pueda existir. Palanca

Apriete primero el gatillo.

MANTENIMIENTO NOTA: La información contenida en este manual ha sido diseñada para ayudarle a mantener con seguridad esta grapadora. Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia grapadora.

MANTENIMIENTO E INSPECCIÓN

Lea la sección titulada “SEGURIDAD” (páginas 41 – 44). ADVERTENCIA ● Desconecte la manguera y extraiga todas las grapas de la grapadora antes de:

1) realizar trabajos de mantenimiento e inspección, y

2) desatascar la grapadora.

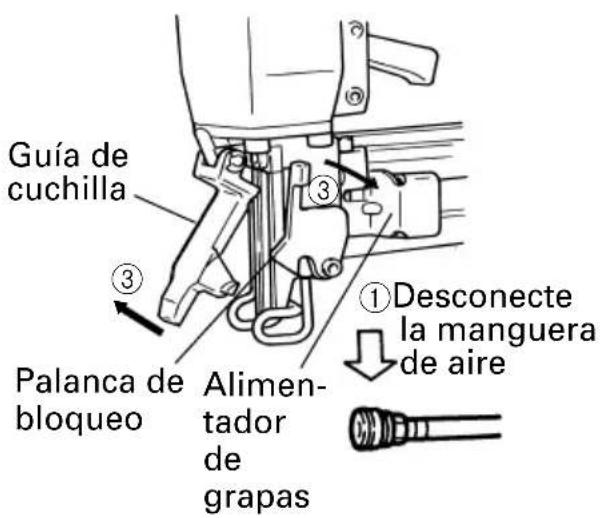

1. Desatasco de una grapa

Quite la grapa atascada en el orden siguiente: (1) N5008AB 1 Desconecte la manguera de aire. 2 Tire hacia atrás del alimentador de grapas hasta que quede enganchado. Quite todas las grapas. Presione el retén del alimentador de grapas y deslícelo hacia adelante. 3 Suelte la palanca de bloqueo y abra la guía de la cuchilla. 4 Quite la grapa atascada. 5 Cierre la guía de la cuchilla y guía de la cuchilla y el enganche. 6 En caso de atasco frecuente, póngase en contacto con un centro de reparaciones autorizado por Hitachi. (2) N3804AB 1 Desconecte la manguera de aire. 2 Tire hacia atrás del alimentador de grapas hasta que quede enganchado. Quite todas las grapas. Presione el retén del alimentador de grapas y deslícelo hacia adelante. 3 Utilizando la llave Allen accesoria, quite los dos pernos de la pieza puente. 4 Quite la grapa atascada. Guía de cuchilla 1 Desconecte la manguera de aire Palanca de bloqueo Alimen- tador

grapas Boca frontal Llave Allen Pieza puente Pieza puente

5 Vuelva a colocar el morro y la pieza grapa con dos pernos. 6 En caso de atasco frecuente, póngase en contacto con un centro de reparaciones autorizado por Hitachi.

2. Tabla de mantenimiento (Consulte la página 57.)

3. Solución de problemas por parte del operador (Consulte la página 58.)

䡬 Cuando no vaya a utilizar la grapadora durante mucho tiempo, aplique una capa fina de lubricante a las piezas de acero para evitar que se oxiden. 䡬 No guarde la grapadora en un lugar frío. Guarde la grapadora en un lugar cálido. 䡬 Cuando no vaya a utilizar la grapadora, deberá guardarla en un lugar cálido y seco.

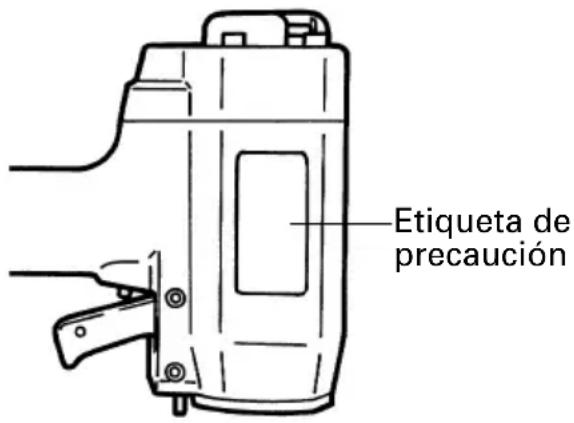

5. ETIQUETA DE PRECAUCIÓN

Si la ETIQUETA DE PRECAUCIÓN se pierde o daña, cámbiela por otra. Solicite la nueva ETIQUETA DE PRECAUCIÓN a un centro de reparaciones autorizado por Hitachi.

SERVICIO Y REPARACIONES

ADVERTENCIA ● Esta grapadora solamente deberá repararla personal entrenado por Hitachi, un distribuidor, o el empresario. ● Para la reparación, utilice solamente las piezas suministradas o recomendadas por Hitachi. Todas las grapadoras de calidad requerirán el servicio de mantenimiento o de reemplazo de piezas debido al desgaste con la utilización normal. NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de HITACHI. Etiqueta de precauciónEspañol

Tabla de mantenimiento

Drenaje diario del filtro de la línea de aire Mantenimiento del lubricador lleno Limpieza del elemento del filtro y soplado de aire a través del mismo en sentido opuesto al normal de flujo del aire Limpieza del cargador y del mecanismo del alimentador Mantenimiento de la palanca de empuje en perfectas condiciones Lubricación de la grapadora después de haberla utilizada Drenaje del compresor de aire Evitar la acumulación de humedad y suciedad Mantener la grapadora lubricada Evitar que el filtro se atasque con suciedad Evitar atascos Garantizar la seguridad del operador y la operación eficaz de la grapadora Prolongar la duración de la grapadora Mantener la grapadora en buenas condiciones de operación Abra la llave de escape manual. Rellene con lubricante para herramientas neumáticas Hitachi. Siga las instrucciones del fabricante. Sople diariamente. Sople diariamente. Aplique 2 – 3 gotas de lubricante a la grapadora. Abra la llave de llave de escape.Español

PROBLEMA El conjunto del pistón no vuelve completamente a la posición superior al finalizar el ciclo. Poca fuerza. Reciclado lento. Salto de grapas. Alimentación intermitente. Grapas atascadas. El funcionamiento es normal, pero no es posible clavar a gran velocidad.

MÉTODO DE COMPROBACIÓN

Compruebe la presión del aire. ¿Está cortado o muy desgastado el anillo del pistón? ¿Está doblada la cuchilla impulsora o dañada en el extremo de impulsión? ¿Está atascada la salida de aire con suciedad o con residuos de lubricante?

Compruebe la presión de aire. ¿Está gastada la cuchilla impulsora? ¿Está desgastada o dañada la junta tórica del pistón?

¿Está dañado el alimentador de grapas? ¿Está débil o dañado el resorte de alimentación? ¿Está la guía de grapas obstruida por la suciedad? Compruebe si las grapas son las apropiadas. ¿Está gastada la cuchilla impulsora? Compruebe el diámetro interior de la manguera de aire. Solución de problemas por parte del operador La mayoría de los problemas sin importancia podrán resolverse fácilmente utilizando la tabla siguiente. Si el problema persiste, póngase en contacto con un centro de reparaciones autorizado por Hitachi. SOLUCIÓN Ajuste a 70 – 120 psi. (4,9 – 8,3 barias 5 – 8 kgf/cm

Solicite a Hitachi su reemplazo. Limpie la salida de aire. Utilice lubricante para herramientas neumáticas Hitachi. Aumente la presión de aire. (No sobrepase 120 psi (8,3 barias, 8,5 kgf/cm

Solicite otra de reemplazo a Hitachi. Utiliser une huile de machine pneumatique Hitachi. Utiliser une huile de machine pneumatique Hitachi. Reemplace el alimentador de grapas. Reemplace el resorte de alimentación Limpie la guía de grapas. Utilice solamente las grapas recomendadas. Póngase en contacto con Hitachi para reemplazarlo. Utilice otra manguera de aire de mayor diámetro.—
