Marque	Brennenstuhl
Modèle	L DN 9850 FL PIR DE 3925
Type de produit	Projecteur LED compact avec détecteur de mouvements
Utilisation	Intérieur et extérieur, installation fixe
Puissance	50 W (98 x 0,5 W)
Tension nominale	230 V~ 50/60 Hz
Courant nominal	0,22 A
Facteur de puissance	> 0,9
Classe de protection	I
Indice de protection	IP54
Dimensions (L x l x H)	290 x 276,5 x 40,5 mm
Poids	2,0 kg
Surface projetée maximale	0,05 m²
Type de détecteur	Capteur infrarouge passif (PIR)
Portée du détecteur	Jusqu'à 12 m / 90° (horizontale)
Durée d'éclairage réglable	10 secondes à 5 minutes
Seuil de luminosité réglable	0 - 2000 lux
Angle du faisceau	100° (selon illustration)
Hauteur d'installation recommandée	≤ 3 m (2,5 m avec détecteur)
Câble de raccordement	H05RN-F 3G1,0 minimum
Matériau du joint d'étanchéité	Dimensions : 250,8 x 185,8 x 4 mm
Entretien	Aucun composant nécessitant un entretien ; nettoyage avec chiffon sec ou légèrement humide
Réparabilité	Remplacement du système LED uniquement par le fabricant ou un technicien agréé
Sécurité	Ne pas regarder directement le faisceau ; installation par un professionnel habilité ; mise à la terre obligatoire

FOIRE AUX QUESTIONS - L DN 9850 FL PIR DE 3925 BRENNENSTUHL

Quelle est la hauteur d'installation recommandée pour ce projecteur ?

Le projecteur doit être installé à une hauteur inférieure à 3 mètres. Pour les modèles avec détecteur de mouvements, une hauteur de 2,5 mètres est recommandée.

Comment raccorder électriquement le projecteur ?

Coupez l'alimentation avant l'installation. Ouvrez le boîtier de raccordement, faites passer le câble (H05RN-F 3G1,0 minimum) par l'entrée de câbles, et raccordez les fils : N (bleu), ⏚ (vert/jaune), L (brun) au domino. Serrez le serre-câble pour éviter toute traction.

Comment régler le détecteur de mouvements ?

Tournez la protection du détecteur de 180° vers le bas. Utilisez le régulateur de temps (gauche) pour régler la durée d'éclairage de 10 s à 5 min. Utilisez le régulateur de luminosité (droite) pour choisir le seuil (★ : jour et nuit, ζ : nuit uniquement). Ajustez en tournant lentement vers ★ jusqu'à allumage.

Quel type de câble est requis pour l'installation ?

Un câble certifié VDE de type H05RN-F 3G1,0 ou supérieur doit être utilisé pour le raccordement.

Puis-je utiliser ce projecteur en intérieur ?

Oui, le projecteur est conçu pour une utilisation en intérieur et en extérieur grâce à son indice de protection IP54.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants agressifs.

Que faire si le joint d'étanchéité est endommagé ?

Remplacez-le par une pièce de rechange Brennenstuhl d'origine avant d'utiliser le projecteur pour maintenir l'étanchéité.

Le projecteur contient-il des pièces réparables ?

Non, le système d'éclairage LED ne peut être remplacé que par le fabricant ou un technicien agréé. N'ouvrez jamais le projecteur sous tension.

Quelle est la portée du détecteur de mouvements ?

Le détecteur a une portée allant jusqu'à 12 mètres avec un angle de détection horizontal de 90°.

Que faire en cas de dommage sur le câble d'alimentation ou le boîtier de raccordement ?

Ils doivent être remplacés par un professionnel habilité pour éviter tout danger d'électrocution.

MODE D'EMPLOI L DN 9850 FL PIR DE 3925 BRENNENSTUHL

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

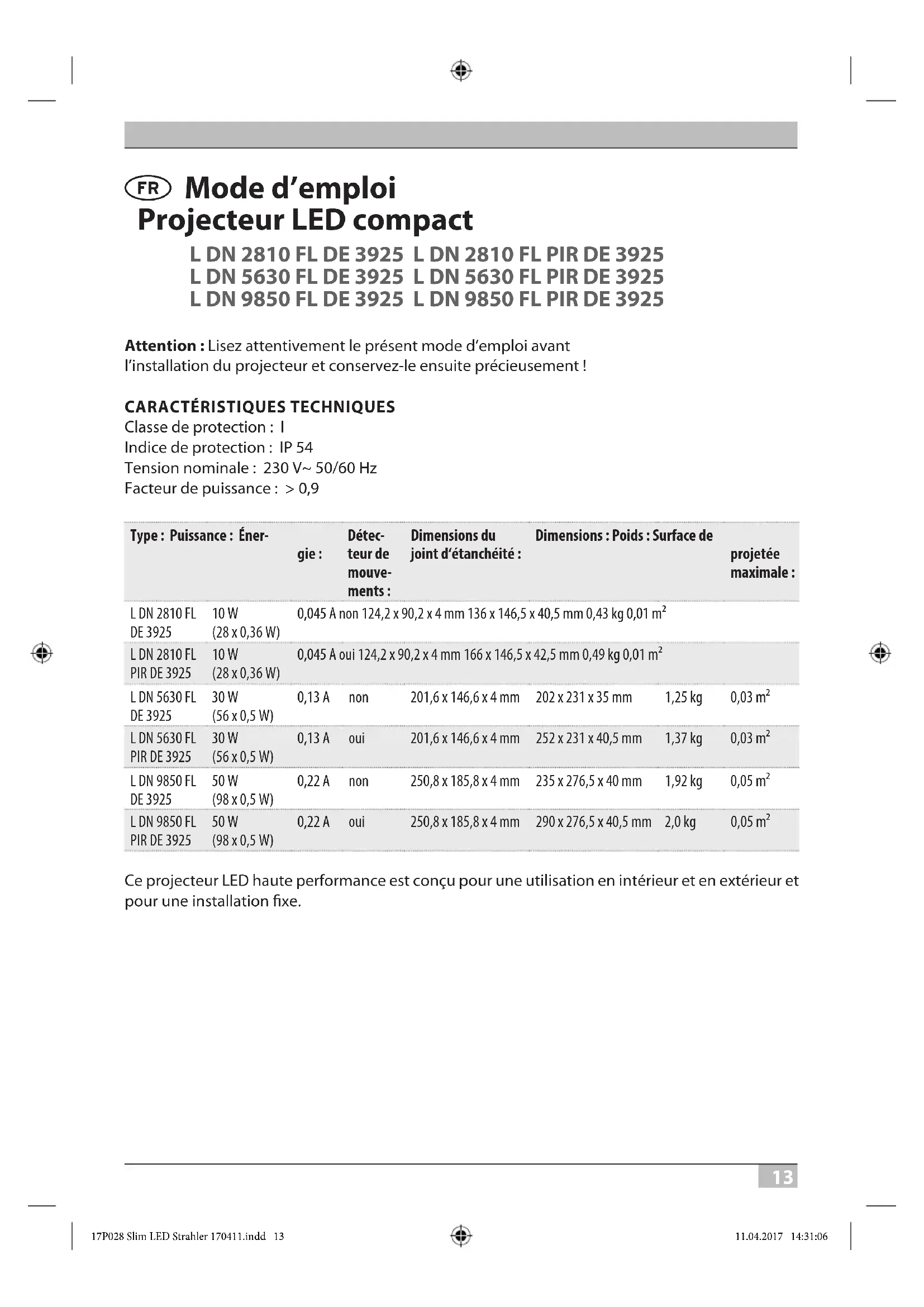

FR Mode d'emploi Projecteur LED compact

L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925 L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925 L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925

Attention : Lisez attentivement le présent mode d'emploi avant l'installation du projecteur et conservez-le ensuite précieusement !

CARACTÉRISTIQUES TECHNIQUES

Classe de protection : I

Indice de protection : IP 54

Tension nominale : 230 V\~ 50/60 Hz

Facteur de puissance : > 0,9

Type : Puissance : Énergie :		Détecteur demouvements :	Dimensions du joint d'étanchéité :	Dimensions : Poids : Surface de projetée maximale :
L DN 2810 FL DE 3925	10 W(28 x 0,36 W)	0,045 A non 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m^2
L DN 2810 FL PIR DE 3925	10 W(28 x 0,36 W)	0,045 A oui 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m^2
L DN 5630 FL DE 3925	30 W(56 x 0,5 W)	0,13 A non	201,6 x 146,6 x 4 mm	202 x 231 x 35 mm	1,25 kg	0,03 m^2
L DN 5630 FL PIR DE 3925	30 W(56 x 0,5 W)	0,13 A oui	201,6 x 146,6 x 4 mm	252 x 231 x 40,5 mm	1,37 kg	0,03 m^2
L DN 9850 FL DE 3925	50 W(98 x 0,5 W)	0,22 A non	250,8 x 185,8 x 4 mm	235 x 276,5 x 40 mm	1,92 kg	0,05 m^2
L DN 9850 FL PIR DE 3925	50 W(98 x 0,5 W)	0,22 A oui	250,8 x 185,8 x 4 mm	290 x 276,5 x 40,5 mm	2,0 kg	0,05 m^2

Ce projecteur LED haute performance est conçu pour une utilisation en intérieur et en extérieur et pour une installation fixe.

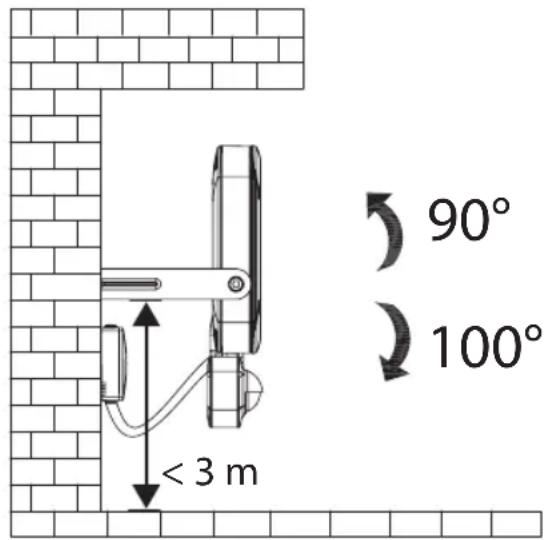

Illustration 1

Le projecteur doit être installé à une hauteur inférieure à 3 m (illustration 1). Installation recommandée à une hauteur de 2,5 m pour les modèles avec détecteur de mouvements.

Le projecteur ne doit pas être utilisé à d'autres fins.

CONSIGNES DE SÉCURITÉ

1. L'installation et l'entretien du projecteur doivent être effectués par un professionnel habilité.
2. Les installations électriques doivent être effectuées dans le respect des consignes de sécurité uniquement (pour l'Allemagne : VDE 0100).
3. Pour le raccordement, un câble certifié VDE doit être utilisé (au minimum H05RN-F 3G1,0).
4. Le projecteur doit être relié à la terre de manière réglementaire.
5. Le projecteur ne doit pas être utilisé sans joint d'étanchéité monté de manière réglementaire !
6. Les projecteurs LED sont extrêmement clairs. Ne regardez jamais directement dans le faisceau.
7. Si le point d'étanchéité est endommagé, veuillez le remplacer par une pièce de rechange Brennenstuhl d'origine avant d'utiliser le projecteur.

1. Si le cordon d'alimentation du projecteur ou le boîtier de raccordement sont endommagés, ils doivent être remplacés par un professionnel habilité afin d'éviter tout danger.

INSTALLATION ET BRANCHEMENT ÉLECTRIQUE

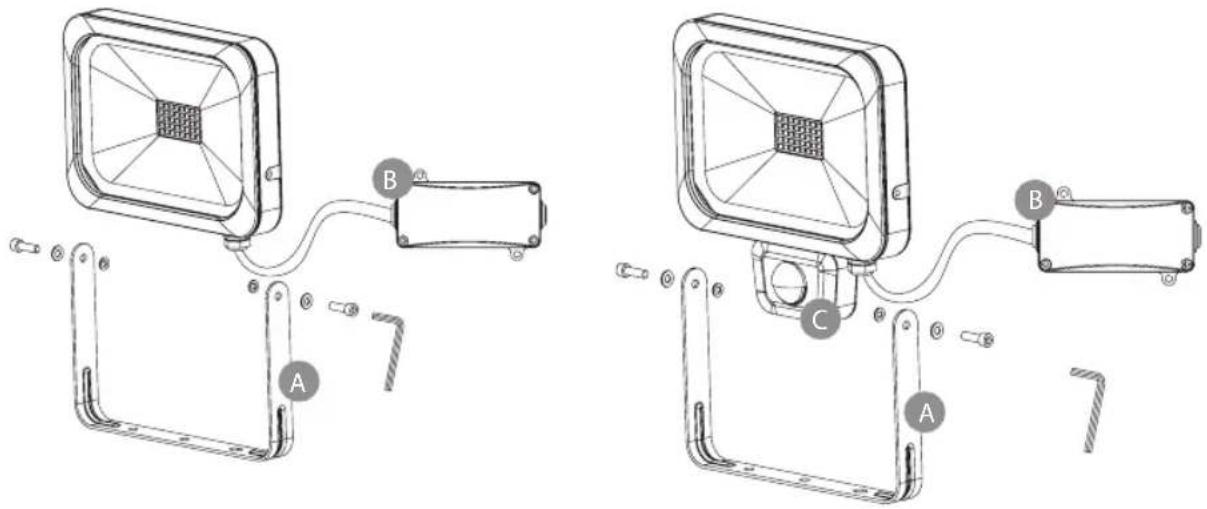

Support de maintien A, boîtier de raccordement B, détecteur de mouvements C Illustration 2

1. Avant de commencer l'installation, coupez l'alimentation en tension.
2. Installation : Le projecteur doit être installé idéalement sur le support mural.
3. Retirer le support de maintien du projecteur (illustration 2).
4. Marquez l'emplacement des trous de fixation du support de maintien et percez les trous correspondants dans le mur. Fixez le support au mur à l'aide de vis appropriées.
5. Ouvrez le boîtier de raccordement prémonté.
6. Faites passer le câble de raccordement par l'entrée de câbles pourvue d'un joint d'étanchéité et raccordez-le au domino du projecteur conformément à l'illustration 3 (N = fil bleu, ⏚ = fil vert/jaune, L = fil brun).
7. Assurez-vous que le serre-câble soit bien resserré pour éviter qu'une traction du câble de raccordement ne soit possible.
8. Revissez le couvercle du boîtier de raccordement. Veillez à ce que le joint d'étanchéité soit bien en place.
9. Fixez le projecteur sur le support de maintien.
10. Placez le projecteur dans la position choisie et serrez les vis.

DESCRIPTION DU FONCTIONNEMENT

(uniquement pour les versions avec détecteur de mouvements)

Ce projecteur est équipé d'un capteur infrarouge. Il s'allume automatiquement si le capteur détecte des mouvements aux alentours.

Si possible, ne dirigez pas le détecteur de mouvements vers des bassins, des ventilations à air chaud, des systèmes de climatisation ou des objets exposés à de fortes variations de température. Évitez de diriger le détecteur de mouvements vers des arbres ou des buissons, ou vers des endroits abritant souvent des animaux domestiques. Le détecteur de mouvements peut être pivoté horizontalement vers la droite ou la gauche.

Lors de l'installation du projecteur, veillez à ce que le détecteur de mouvements soit le plus sensible aux mouvements traversant son champ de détection et le moins sensible à ceux arrivant directement sur l'appareil.

RÉGLAGE DU DÉTECTEUR DE MOUVEMENTS

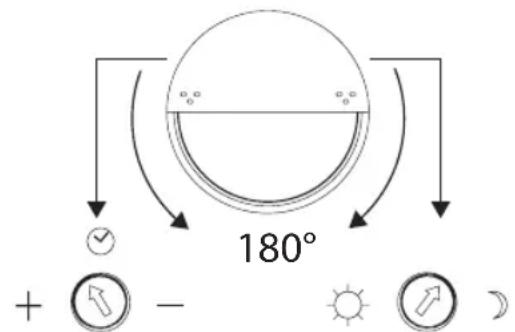

Illustration 4

10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX

Tournez la protection du détecteur de mouvements de 180° vers le bas ; deux régulateurs apparaissent (voir illustration 4).

Réglage du temps (icône représentant une horloge, à gauche) :

Ce régulateur vous permet de choisir une durée d'éclairage de 10 secondes à 5 minutes environ, après la détection du dernier mouvement. En tournant le régulateur de temps dans le sens des aiguilles d'une montre, l'intervalle de temps diminue. Dans le sens inverse des aiguilles d'une montre, il augmente.

Réglage de l'éclairage (symboles du soleil et de la lune, à droite) :

Le réglage de l'éclairage détermine le degré de luminosité à partir duquel le capteur du projecteur s'allume. La position (★) indique que le capteur fonctionne la journée et la nuit. En position (ζ), le capteur ne fonctionne que la nuit. Pour le réglage, attendez que votre environnement atteigne la luminosité ambiante souhaitée. Tournez complètement le régulateur d'ajustement de l'éclairage sur le symbole (ζ). Tournez lentement le régulateur vers le symbole (★) jusqu'à ce que le projecteur s'allume suite à un mouvement.

Le projecteur s'allumera dorénavant lorsqu'il détectera un mouvement, à partir du degré de luminosité configuré.

Détecteur de mouvements : capteur infrarouge passif

Secteur de capture : jusqu'à 12 m/90° (à l'horizontale)

Durée de fonctionnement : de 10 secondes environ à 5 minutes

Luminosité ambiante : 0 – 2 000 lux

MAINTENANCE

Attention : Le projecteur ne contient aucun composant nécessitant un entretien.

Le système d'éclairage à LED de ce projecteur doit exclusivement être remplacé par le fabricant ou l'un de ses techniciens agréés ou toute autre personne compétente habilitée.

N'ouvrez jamais le projecteur si la fiche d'alimentation est raccordée à une prise secteur.

Attention : Danger de mort par électrocution !

NETTOYAGE

N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le nettoyage, utilisez uniquement un chiffon sec ou légèrement humide.

MISE AU REBUT

Les appareils électriques doivent être mis au rebut conformément aux normes environnementales !

Les appareils électriques ne doivent pas être mis dans les ordures ménagères !

Selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés, les appareils électriques doivent être collectés séparément et recyclés de manière respectueuse de l'environnement.

Pour connaître les solutions de mise au rebut d'un appareil usagé, adressez-vous à votre administration locale ou communale.
