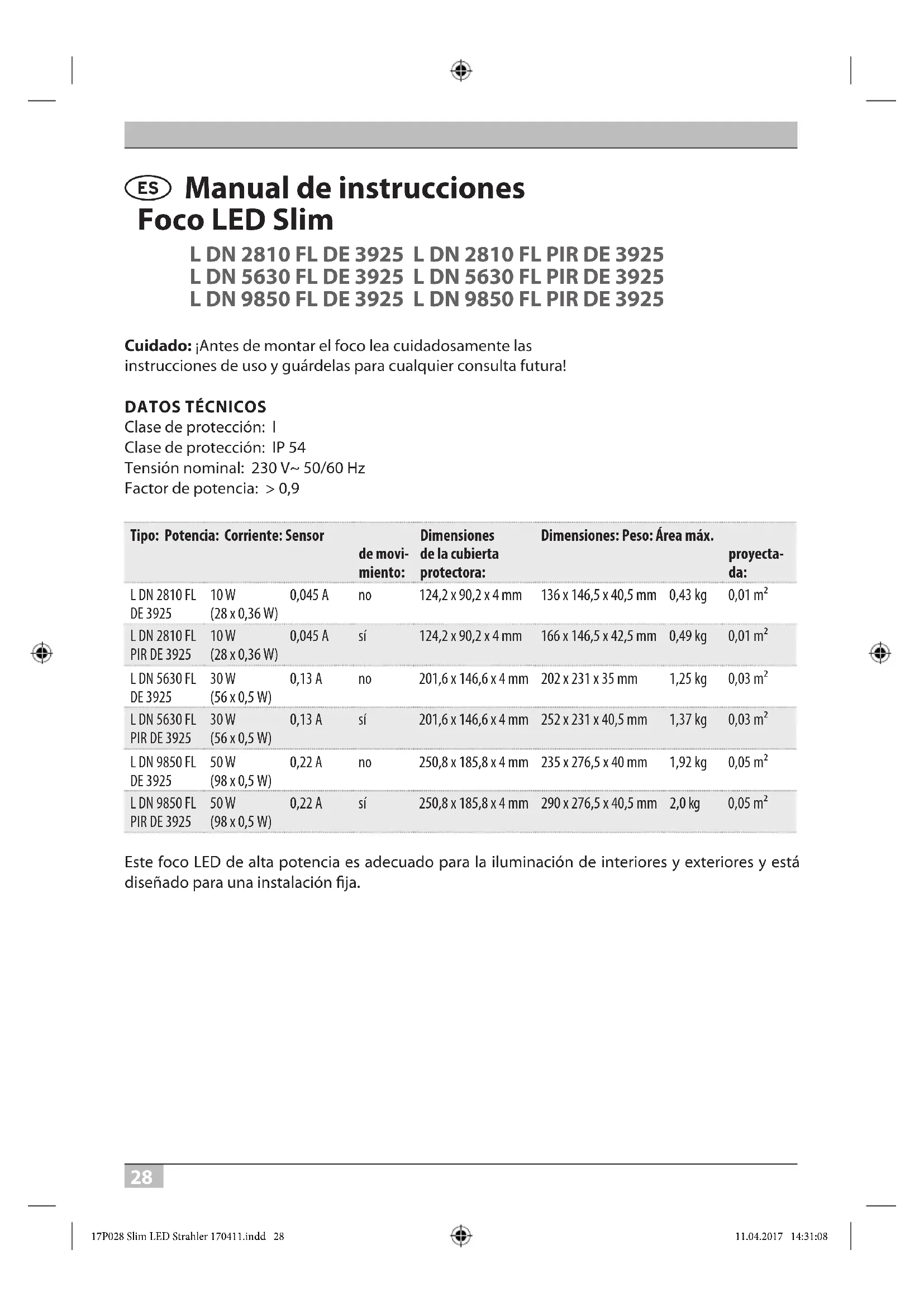

Clase de protección: I Clase de protección: IP 54 Tensión nominal: 230 V~ 50/60 Hz Factor de potencia: > 0,9 Tipo: Potencia: Corriente: Sensor de movi- miento: Dimensiones de la cubierta protectora: Dimensiones: Peso: Área máx. proyecta- da: L DN 2810 FL DE 3925 10 W (28 x 0,36 W) 0,045 A no 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m² L DN 2810 FL PIR DE 3925 10 W (28 x 0,36 W) 0,045 A sí 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m² L DN 5630 FL DE 3925 30 W (56 x 0,5 W) 0,13 A no 201,6 x 146,6 x 4 mm 202 x 231 x 35 mm 1,25 kg 0,03 m² L DN 5630 FL PIR DE 3925 30 W (56 x 0,5 W) 0,13 A sí 201,6 x 146,6 x 4 mm 252 x 231 x 40,5 mm 1,37 kg 0,03 m² L DN 9850 FL DE 3925 50 W (98 x 0,5 W) 0,22 A no 250,8 x 185,8 x 4 mm 235 x 276,5 x 40 mm 1,92 kg 0,05 m² L DN 9850 FL PIR DE 3925 50 W (98 x 0,5 W) 0,22 A sí 250,8 x 185,8 x 4 mm 290 x 276,5 x 40,5 mm 2,0 kg 0,05 m² Este foco LED de alta potencia es adecuado para la iluminación de interiores y exteriores y está diseñado para una instalación ja. 17P028 Slim LED Strahler 170411.indd 28 11.04.2017 14:31:0829 Foco LED Slim Manual de instrucciones Fig. 1

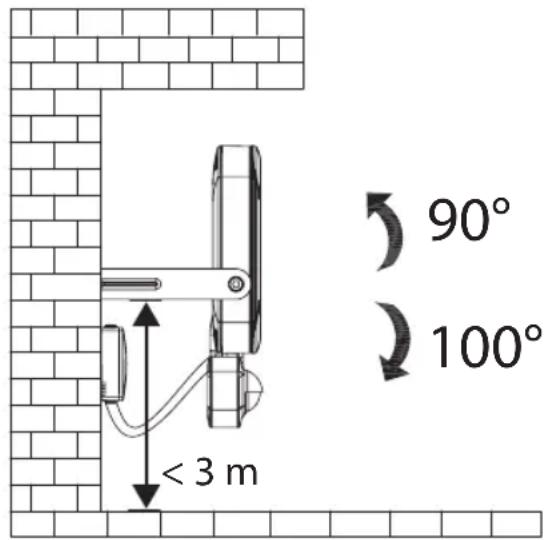

El foco debe montarse a una altura no superior de 3 m. (Fig. 1) Altura de montaje recomenda-da de 2,5 m. para modelos con sensor de mo-vimiento.El foco no puede ser utilizado para otros propó-sitos.INDICACIONES DE SEGURIDAD1. La instalación y el mantenimiento del foco debe ser realizada por un profesional cualicado.2. Las instalaciones eléctricas solo deben realizarse en conformidad con las normas de seguridad (VDE 0100 para Alemania).

3. Para la conexión debe utilizarse un cable certicado por la Federación alemana de electrotéc-

nicos VDE (al menos H05RN-F 3G1,0).4. El foco debe estar correctamente conectado a una toma de tierra.

5. ¡Este foco no puede ser utilizado sin que se hayan colocado de forma correcta las juntas anula-

res! 6. Los focos LED son extremadamente brillantes. Por favor, no dirija su mirada directamente hacia la luz.7. En caso de que la cubierta protectora se dañe, ésta deberá ser reemplazada antes de volver a utilizar el foco por una cubierta protectora original de Brennenstuhl.

8. En caso de que el cable de red del foco o de la caja de conexión esté dañado se deberá reem-

plazar por una persona cualicada para evitar situaciones de peligro.17P028 Slim LED Strahler 170411.indd 29 11.04.2017 14:31:0830

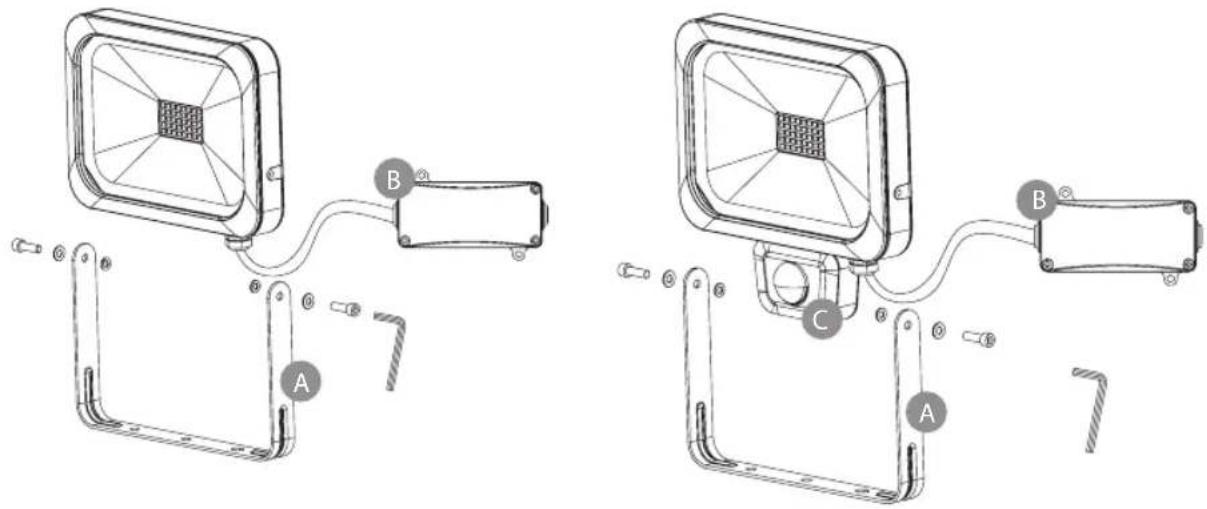

Manual de instrucciones Foco LED Slim MONTAJE Y CONEXIÓN A LA RED ELÉCTRICA Soporte

, sensor de movimiento

1. Apague siempre el suministro de corriente antes de la instalación.

2. Posición de montaje: Se recomienda que el foco esté jado al soporte de pared.

3. Retire el soporte del foco (Fig. 2).

4. Marque en la pared la posición de los agujeros por donde entrarán los tornillos del soporte y

realice los correspondientes agujeros. Fije el soporte a la pared con tornillos adecuados.

5. Abra la caja de conexiones que viene pre-instalada.

6. Pase el cable por el oricio para cable provisto con una junta y conéctelos como se muestra en

la gura 3 a la regleta del foco (N = cable azul, = cable verde / amarillo, L = cable marrón).

7. Asegúrese de que el cable esté correctamente jado a través de la tracción compensada.

8. Vuelva a atornillar la tapa de la caja de conexiones. Asegúrese de que la junta encaja correcta-

9. Una el foco con el soporte de montaje.

10. Ajuste la posición deseada de la lámpara y apriete los tornillos.

17P028 Slim LED Strahler 170411.indd 30 11.04.2017 14:31:0831 Foco LED Slim Manual de instrucciones

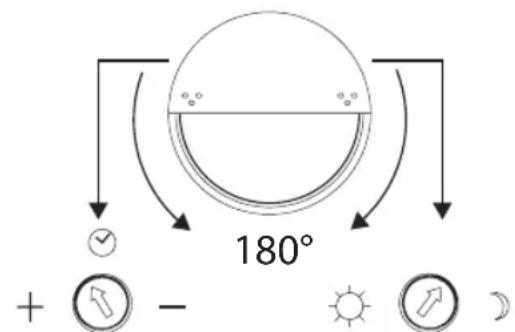

DESCRIPCIÓN DE LA FUNCIÓN: (Sólo para las versiones con sensor de movimiento)Este foco está equipado con un sensor de movimiento infrarrojo. Se enciende automáticamente cuando el sensor detecta movimiento en el ambiente. No coloque el sensor de movimientos junto a piscinas, salidas de calefacción y climatización u objetos que se exponen a cambios bruscos de temperatura. Evite dirigir el sensor de movimiento hacia árboles o arbustos o en lugares donde suelen frecuentar las mascotas de casa. El sensor de movimiento se puede girar horizontalmente a la derecha y a la izquierda.Observe al montar el foco que el sensor de movimiento es más sensible a los movimientos que se realizan a través de su campo de detección y menos sensible a los movimientos que tienen una dirección directa (frontal) hacia el dispositivo.AJUSTAR SENSOR DE MOVIMIENTOFig. 4 LNN LLNN LCCB< 3 m 90° 100° 180° 10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX BABAB Gire la tapa del sensor de movimiento 180 grados hacia abajo y aparecerán dos reguladores (ver Fig. 4). Ajuste del tiempo (icono del reloj, izquierda):Con este regulador puede controlar el tiempo que desee que se conecte el sensor de movimiento, este tiempo puede variar de los 10 seg. hasta los 5 minutos después del último movimiento detecta-do. Gire el regulador TIME en dirección a las agujas del reloj y el tiempo de detección disminuirá, si lo gira en dirección opuesta al sentido de las agujas el tiempo de detección aumentará.Ajuste de iluminación (icono del sol y la luna, derecha):El ajuste de iluminación determina a partir de qué intensidad de iluminación se debe activar el sensor del foco. La posición ( ) indica que el sensor está operativo tanto de día como de noche, en posición ( ) el sensor sólo funciona por la noche. Para el ajuste espere hasta que se haya al-canzado la iluminación de ambiente deseada. Gire el regulador del ajuste de iluminación hacia el icono ( ). Gire el regulador lentamente hacia el icono ( ) hasta que el foco se encienda con el movimiento.El foco se encenderá ahora cuando detecte un movimiento dentro del alcance de iluminación establecido.Sensor de movimiento: sensor infrarrojo pasivoAlcance de detección: hasta 12 m/hasta 90 ° (horizontal)Ajustes de tiempo: aprox. 10 seg. hasta 5 min Luminosidad del entorno: 0 – 2000 LuxMANTENIMIENTO Atención: El foco LED no tiene componentes que necesiten un mantenimiento.El foco luminoso LED de esta lámpara únicamente debe ser sustituido por el fabricante o por un técnico de servicio designado por éste o una persona con cualicación com-parable.No abra nunca la lámpara mientras esté conectado a la red eléctrica.Cuidado: ¡Peligro de muerte por descarga eléctrica! 17P028 Slim LED Strahler 170411.indd 31 11.04.2017 14:31:0932
