L DN 9850 FL PIR DE 3925 - Illuminazione BRENNENSTUHL - Manuale utente e istruzioni gratuiti

Marca	Brennenstuhl
Modello	L DN 9850 FL PIR DE 3925
Tipo di prodotto	Proiettore LED compatto con sensore di movimento
Utilizzo	Interno ed esterno, installazione fissa
Potenza	50 W (98 x 0,5 W)
Tensione nominale	230 V~ 50/60 Hz
Corrente nominale	0,22 A
Fattore di potenza	> 0,9
Classe di protezione	I
Grado di protezione	IP54
Dimensioni (L x l x H)	290 x 276,5 x 40,5 mm
Peso	2,0 kg
Superficie proiettata massima	0,05 m²
Tipo di sensore	Sensore infrarosso passivo (PIR)
Portata del sensore	Fino a 12 m / 90° (orizzontale)
Durata di illuminazione regolabile	10 secondi a 5 minuti
Soglia di luminosità regolabile	0 - 2000 lux
Angolo del fascio	100° (secondo illustrazione)
Altezza di installazione consigliata	≤ 3 m (2,5 m con sensore)
Cavo di collegamento	H05RN-F 3G1,0 minimo
Materiale della guarnizione	Dimensioni: 250,8 x 185,8 x 4 mm
Manutenzione	Nessun componente necessita di manutenzione; pulizia con panno asciutto o leggermente umido
Riparabilità	Sostituzione del sistema LED solo dal produttore o da un tecnico autorizzato
Sicurezza	Non guardare direttamente il fascio; installazione da parte di un professionista abilitato; messa a terra obbligatoria

Domande frequenti - L DN 9850 FL PIR DE 3925 BRENNENSTUHL

Qual è l'altezza di installazione consigliata per questo proiettore?

Il proiettore deve essere installato ad un'altezza inferiore a 3 metri. Per i modelli con sensore di movimento, è consigliata un'altezza di 2,5 metri.

Come collegare elettricamente il proiettore?

Spegnere l'alimentazione prima dell'installazione. Aprire la scatola di giunzione, far passare il cavo (H05RN-F 3G1,0 minimo) attraverso l'ingresso cavi, e collegare i fili: N (blu), ⏚ (verde/giallo), L (marrone) al morsetto. Serrare il fermacavo per evitare qualsiasi trazione.

Come regolare il sensore di movimento?

Ruotare la protezione del sensore di 180° verso il basso. Utilizzare il regolatore del tempo (sinistra) per impostare la durata di illuminazione da 10 s a 5 min. Utilizzare il regolatore di luminosità (destra) per scegliere la soglia (★: giorno e notte, ζ: solo notte). Regolare ruotando lentamente verso ★ fino all'accensione.

Quale tipo di cavo è richiesto per l'installazione?

Per il collegamento deve essere utilizzato un cavo certificato VDE di tipo H05RN-F 3G1,0 o superiore.

Posso utilizzare questo proiettore in interni?

Sì, il proiettore è progettato per l'uso in interni ed esterni grazie al suo grado di protezione IP54.

Come pulire il proiettore?

Utilizzare un panno asciutto o leggermente umido. Non utilizzare mai solventi, prodotti abrasivi o detergenti aggressivi.

Cosa fare se la guarnizione è danneggiata?

Sostituirla con un ricambio originale Brennenstuhl prima di utilizzare il proiettore per mantenere la tenuta stagna.

Il proiettore contiene parti riparabili?

No, il sistema di illuminazione LED può essere sostituito solo dal produttore o da un tecnico autorizzato. Non aprire mai il proiettore sotto tensione.

Qual è la portata del sensore di movimento?

Il sensore ha una portata fino a 12 metri con un angolo di rilevamento orizzontale di 90°.

Cosa fare in caso di danni al cavo di alimentazione o alla scatola di giunzione?

Devono essere sostituiti da un professionista abilitato per evitare il pericolo di elettrocuzione.

MANUALE UTENTE L DN 9850 FL PIR DE 3925 BRENNENSTUHL

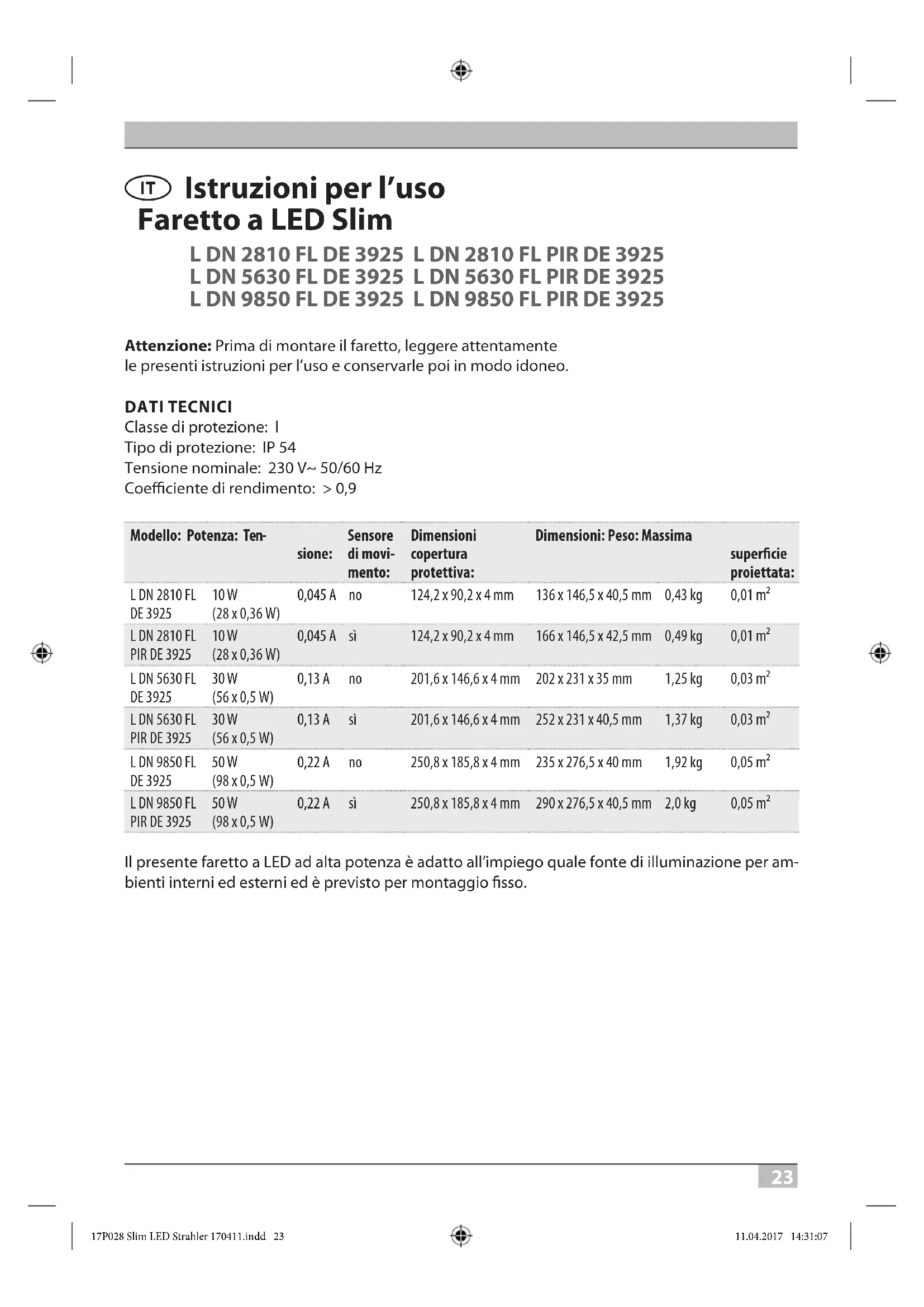

IT Istruzioni per l'uso Faretto a LED Slim

L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925 L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925 L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925

Attenzione: Prima di montare il faretto, leggere attentamente le presenti istruzioni per l'uso e conservarle poi in modo idoneo.

DATI TECNICI

Classe di protezione: I

Tipo di protezione: IP 54

Tensione nominale: 230 V\~ 50/60 Hz

Coefficiente di rendimento: > 0,9

Modello: Potenza: Ten-		sione:	Sensore di movi-mento:	Dimensioni copertura protettiva:	Dimensioni: Peso: Massima		superficie proiettata:
L DN 2810 FL DE 3925	10 W(28 x 0,36 W)	0,045 A	no	124,2 x 90,2 x 4 mm	136 x 146,5 x 40,5 mm	0,43 kg	0,01 m^2
L DN 2810 FL PIR DE 3925	10 W(28 x 0,36 W)	0,045 A	sì	124,2 x 90,2 x 4 mm	166 x 146,5 x 42,5 mm	0,49 kg	0,01 m^2
L DN 5630 FL DE 3925	30 W(56 x 0,5 W)	0,13 A	no	201,6 x 146,6 x 4 mm	202 x 231 x 35 mm	1,25 kg	0,03 m^2
L DN 5630 FL PIR DE 3925	30 W(56 x 0,5 W)	0,13 A	sì	201,6 x 146,6 x 4 mm	252 x 231 x 40,5 mm	1,37 kg	0,03 m^2
L DN 9850 FL DE 3925	50 W(98 x 0,5 W)	0,22 A	no	250,8 x 185,8 x 4 mm	235 x 276,5 x 40 mm	1,92 kg	0,05 m^2
L DN 9850 FL PIR DE 3925	50 W(98 x 0,5 W)	0,22 A	sì	250,8 x 185,8 x 4 mm	290 x 276,5 x 40,5 mm	2,0 kg	0,05 m^2

Il presente faretto a LED ad alta potenza è adatto all'impiego quale fonte di illuminazione per ambienti interni ed esterni ed è previsto per montaggio fisso.

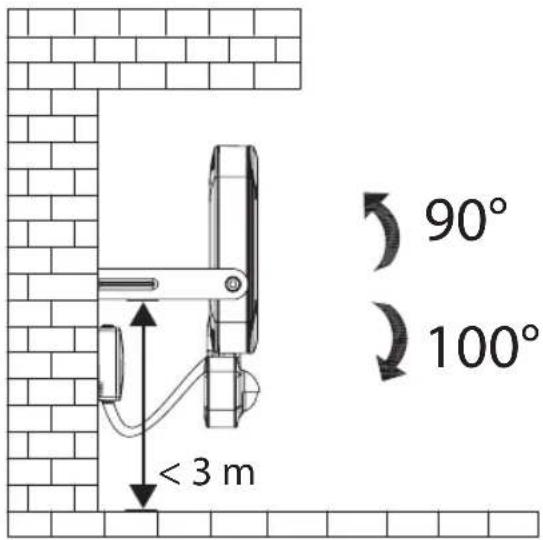

Illustr. 1

Il faretto deve essere montato a un'altezza inferiore a 3 m (illustr. 1). L'altezza di montaggio consigliata per i modelli con sensore di movimento è di 2,5 m.

Il faretto non può essere utilizzato per altri scopi.

INDICAZIONI DI SICUREZZA

1. L'installazione e la manutenzione del faretto devono essere eseguite da personale specializzato.

2. Le installazioni elettriche possono essere eseguite sono nel rispetto delle disposizioni di legge (VDE 0100 per la Germania).

3. Per il collegamento occorre utilizzare un cavo di collegamento certificato VDE (almeno H05RN-F 3G1,0).

4. Il faretto deve essere correttamente messo a terra.

5. Il faretto non può essere utilizzato senza tutti gli anelli di tenuta regolarmente applicati.

6. I faretti a LED sono estremamente luminosi. Non guardare mai direttamente verso la fonte luminosa.

7. Una copertura protettiva rotta deve essere sostituita con una copertura originale Brennenstuhl prima di continuare a utilizzare il faretto.

1. Qualora il cavo di allacciamento alla rete del faretto o la scatola di collegamento si danneggi, è necessario farlo(a) sostituire da personale specializzato, per evitare pericoli.

MONTAGGIO E ALLACCIAMENTO ALL'ALIMENTAZIONE ELETTRICA

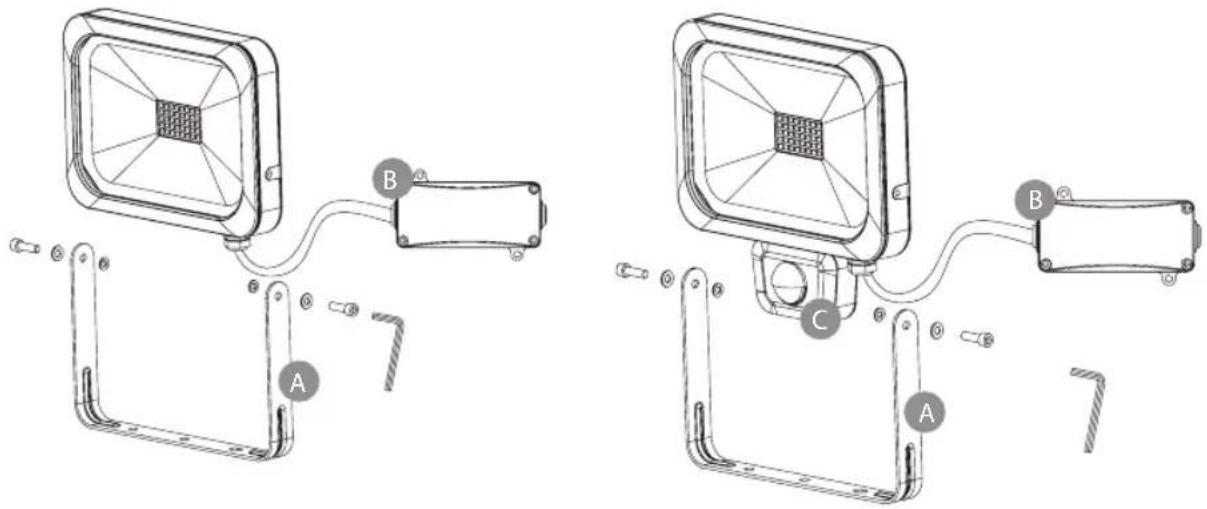

Staffa di supporto A, scatola di collegamento B, sensore di movimento C. Illustr. 2

1. Prima dell'installazione staccare sempre l'alimentazione elettrica.
2. Posizione per il montaggio: Il faretto andrebbe idealmente fissato con il supporto a parete.
3. Togliere la staffa di supporto dal faretto (illustr. 2).
4. Segnare la posizione dei fori per il fissaggio della staffa di supporto e trapanare i relativi fori nella parete. Fissare la staffa alla parete con le viti idonee.
5. Aprire la scatola di collegamento pre-montata.
6. Guidare il cavo di allacciamento attraverso l'entrata cavo provvista di una guarnizione e collegarlo al morsetto della lampada secondo l'illustr. 3 (N = cavo blu, ⏚ = verde / cavo giallo, L = cavo marrone).
7. Accertarsi che il cavo di allacciamento venga sufficientemente fissato tramite l'ancoraggio del cavo.
8. Avvitare di nuovo il coperchio sulla scatola di collegamento. Prestare attenzione al corretto alloggiamento della guarnizione.
9. Fissare il faretto alla staffa di supporto.
10. Regolare la posizione desiderata della lampada e serrare saldamente le viti.

DESCRIZIONE DEL FUNZIONAMENTO

(solo per modelli con sensore di movimento)

Questa lampada è dotata di un sensore a infrarossi. Si accende automaticamente qualora il sensore rilevi dei movimenti nella zona circostante.

Non orientare, possibilmente, il sensore di movimento su piscine, scarichi di termoventilatori, impianti di climatizzazione od oggetti sottoposti ad elevate oscillazioni di temperatura. Evitare di orientare il sensore di movimento su alberi o cespugli o su luoghi dove potrebbero essere tenuti frequentemente degli animali domestici. Il sensore di movimento può essere ruotato orizzontalmente verso destra e verso sinistra.

Nell'installare il faretto, tener presente che il sensore di movimento reagisce più sensibilmente ai movimenti che attraversano diagonalmente il suo campo di rilevamento e meno sensibilmente ai movimenti diretti verso l'apparecchio.

REGOLAZIONE DEL SENSORE DI MOVIMENTO

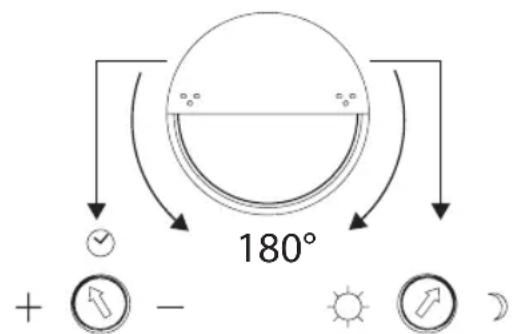

Illustr. 4

10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX

Ruotare il coperchio del sensore di movimento di 180° verso il basso, compariranno due regolatori (vedi illustr. 4).

Impostazione dell'ora (simbolo dell'orologio, a sinistra):

Con questo regolatore è possibile selezionare un tempo di accensione a piacere compreso fra circa 10 secondi e 5 minuti dopo la rilevazione dell'ultimo movimento. Ruotando il regolatore TIME in senso orario il lasso di tempo diminuisce, ruotandolo in senso antiorario aumenta.

Impostazione della luce (simbolo del sole e della luna, a destra):

La regolazione della luce determina da quale luminosità il sensore del faretto debba attivarsi. La posizione (★) indica che il sensore funziona giorno e notte, in posizione (℃) il sensore funziona solo di notte. Per l'impostazione attendere il raggiungimento della luminosità ambiente desiderata. Ruotare completamente il regolatore di impostazione della luce sul simbolo (℃). Ruotare lentamente il regolatore verso il simbolo (★), finché il faretto non si accenda tramite il movimento. Da questo momento in poi, il faretto si accenderà, al rilevamento di un movimento, a partire dalla luminosità impostata.

Sensore di movimento: sensore a infrarossi passivo

Campo di copertura: fino a 12 m/fino a 90° (orizzontalmente)

Impostazione tempo: da circa 10 sec. a 5 min.

Luminosità ambiente 0 – 2000 Lux

MANUTENZIONE

Attenzione: La lampada a LED non contiene componenti che necessitano di manutenzione.

La sorgente luminosa LED di questa lampada può essere sostituita solo dal fabbricante o da un tecnico di servizio da lui incaricato o da una persona equiparabile qualificata.

Non aprire mai la lampada con spina inserita.

Attenzione: Pericolo di morte da scossa elettrica!

PULIZIA

Non utilizzare solventi, detergenti corrosivi o similari. Per la pulizia, servirsi unicamente di un panno asciutto o leggermente inumidito.

SMALTIMENTO

Smaltire gli apparecchi elettrici in modo ecocompatibile! Gli apparecchi elettrici non devono essere messi con i rifiuti domestici!

Conformemente alla Direttiva Europea 2012/19/UE sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo eco- compatibile.

Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.
